NAVODILA ZA UPORABO SXPW25DTS STANLEY
Visokotlačni čistilec
Prevod izvirnih navodil
Högtryckstvätt
C6 Komplet za usisavanje vode
C7 Komplet cijevne mlaznice
6.4 Električni spojevi
Upozorenje
Provjerite da ulazni električni napon i frekvencija (V-Hz) araju onima navedenima na podatkovnoj ploči (sl. 2).
6.4.1 Uporaba produžnih kabela
Koristite samo one produžne kabele s razinom zaštite „IPX5“.
● Vodeni izlaz (IZLAZ)
■ Vodeni ulaz s filtrom (ULAZ)
6.5.2 Spajanje na vodovodnu mrežu
(Modeljem ar šo funkciju).
1.1 Naprava, ki ste jo kupili, je tehnološko napreden izdelek, ki ga je zasnoval eden od vodilnih evropskih proizvajalcev visokotlačnih čistilnikov. Da bi vaša enota kar najbolje delovala, natančno preberite to knjižico in vedno upoštevajte navodila. Med povezovanjem, uporabo in servisiranjem naprave poskrbite za vse varnostne ukrepe, da poskrbite za svojo varnost in varnost ljudi v svoji neposredni okolici. Pazljivo preberite varnostne predpise in jih vedno upoštevajte. V nasprotnem primeru lahko pride do tveganja za zdravje in varnost ter do velike materialne škode.
2 VARNOSTNI ZNAKI
2.1 Upoštevajte navodila varnostnih znakov in simbolov, nameščenih na napravo in navedenih v tem priročniku.
Naprava in priročnik vsebujeta samo simbole, ki se nanašajo na kupljeni model. Preverite, da so simboli in znaki, pritrjeni na napravo, vedno prisotni in čitljivi. V nasprotnem primeru na prvotne položaje namestite nadomestne znake.
⚠️ Opozorilo - pozor - nevarnost
Pred uporabo pazljivo preberite ta navodila.
Simbol E2 (če se pojavi v priročniku) - označuje, da je naprava namenjena profesionalni uporabi, tj. osebam, ki imajo izkušnje s povezanimi tehničnimi, regulatornimi in zakonskimi dejavniki in ki so sposobni izvajati postopke za uporabo in vzdrževanje te naprave. Ta naprava ni namenjena uporabi s strani otrok, oseb z zmanjšanimi telesnimi, senzoričnimi ali duševnimi sposobnostmi ali s pomanjkljivimi izkušnjami in znanjem.
Simbol E3 (če se pojavi v priročniku) - označuje, da je naprava namenjena nepro-fesionalni (domači) uporabi. To napravo lahko uporabljajo osebe z zmanjšanimi fizični-mi, senzoričnimi ali mentalnimi sposobnostmi ali brez ustreznih izkušenj in znanja, će so pod nadzorom ali so prejeli navodila za uporabo naprave na varen način in razume-jo nevarnosti, ki so s tem povezane.
Premični deli. Prepovedano dotikanje.
0 Položaj za izklop
Polo, za vklop
Zagotovljena raven moči zvoka
Znak za prepoved. Uporabnika obvešča, da lokalni predpisi lahko prepovedujejo lop tega izdelka na vodovod s pitno vodo.
Opozorilni znak, ki opozarja uporabnika, da ne usmerja vodnega curka proti ljudem, živalim, električni opremi ali samemu izdelku.
Ta izdelek je uvrščen v razred izolacije II. To pomeni, da ima ojačano ali dvojno acijo (samo će se simbol pojavi na napravi).
Izdelek je v skladu z zahtevami ustreznih evropskih direktiv.
Simbol E1 - označuje, da naprave ne smete odstraniti z gospodinjskimi odpadki.
Lahko jo predate prodajalcu ob nakupu nove naprave. Električnih in elektronskih delov naprave ne smete znova uporabljati v napačne namene, saj vsebujejo snovi, ki so nevarne za zdravje.
Nosite ščitnike sluha.
Nosite zaščitno masko.
Nosite zaščito dihal.
Nosite zaščitne rokavice.
Nosite zaščitno obutev.
Nosite zaščitna oblačila.
3 VARNOSTNA PRAVILA/PREOSTALA TVEGANJA
3.1 VARNOSTNE PREPOVEDI
3.1.1 OPOZORILO. Otroci NE smejo uporabljati naprave. Nadzorujte jih, da se z njo ne bi igrali.
3.1.2 OPOZORILO. Visokotlačni curki so lahko pri napačni uporabi nevarni.
3.1.3 OPOZORILO. NE uporabljajte naprave z vnetljivimi ali strupenimi snovmi ali izdelki, ki niso združljivi z njenim pravilnim delovanjem. Uporaba naprave v potencialno vnetljivi ali eksplozivni atmosferi je prepovedana.
3.1.4 OPOZORILO. NEVARNOST EKSPLOZIJE. NE uporabljajte naprave za pršenje vnetljivih tekočin.
3.1.5 OPOZORILO. Vodnega curka NE usmerjajte proti ljudem ali živalim.
3.1.6 OPOZORILO. Vodnega curka NE usmerjajte proti enoti sami, električnim delom ali drugi električni opremi.
3.1.7 OPOZORILO. Naprave NE uporabljajte, kadar so v njenem delovnem območju druge osebe, razen kadar nosijo zaščitna oblačila.
3.1.8 OPOZORILO. Vodnega curka nikoli NE usmerjajte proti sebi ali drugim, da bi si očistili oblačila ali obutev.
3.1.9 OPOZORILO. NE uporabljajte naprave na prostem, će dežuje.
3.1.10 OPOZORILO. NE pustite, da bi napravo uporabljali otroci, neusposobljene osebe ali tisti, ki niso prebrali ali razumeli navodil za uporabo naprave.
3.1.11 OPOZORILO. NE dotikajte se vtiča in/ali vtičnice z mokrimi rokami.
3.1.12 OPOZORILO. NE uporabljajte naprave, će je napajalni kabel poškodovan. Če je napajalni kabel poškodovan, ga mora zamenjati proizvajalec, pooblaščen servisni center ali podobno kvalificirane osebe, da preprečite nevarnost.
3.1.13 OPOZORILO. NE uporabljajte naprave, če je poškodovan napajalni kabel oziroma pomembni deli, kot so varovala, visokotlačna gumijasta cev in pištola.
3.1.14 OPOZORILO. NE zatikajte sprožilca v položaj za delovanje.

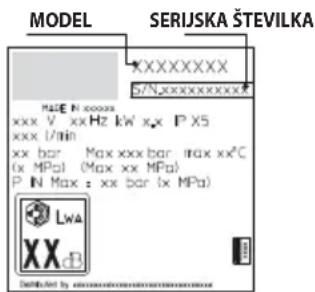

3.1.15 OPOZORILO. Preverite, da je na napravo nameščena tipska ploščica. Če ni, obvestite prodajalca. Naprav brez ploščic NE smete uporabljati, saj jih ni mogoče identificirati in so morda nevarne.
3.1.16 OPOZORILO. NE modificirajte ali prilagajajte nastavitev varnostnega ventila ali varnostnih naprav.
3.1.17 OPOZORILO. NE spreminjajte prvotnega premera šobe pršilne glave.
3.1.18 OPOZORILO. NE premikajte naprave tako, da vlečete za ELEKTRIČNI KABEL.
3.1.19 OPOZORILO. Vozila ne smejo zapeljati čez visokotlačno cev.
3.1.20 OPOZORILO. NE premikajte naprave tako, da vlečete za visokotlačno cev.
3.1.21 OPOZORILO. Ko visokotlačni curek usmerite proti pnevmatikam, ventilom pnevmatik ali drugim komponentam pod tlakom, je potencialno nevaren. Ne uporabljajte kompleta vrtljive šobe, curek pa naj bo med čiščenjem vedno vsaj 30 cm stran od takih delov.
3.1.22 OPOZORILO. Uporaba neoriginalne dodatne opreme ali drugih nadomestnih delov, ki niso posebej namenjeni za ta model, ni dovoljena. Vse spremembe naprave so prepovedane in izničijo izjavo o skladnosti, proizvajalca pa odvežejo odgovornosti po civilnem in kazenskem pravu.
3.2 VARNOSTNI UKREPI
3.2.1 OPOZORILO. Vsi električni vodniki MORAJO BITI ZAŠČITENI pred vodnim curkom.
3.2.2 OPOZORILO. Priključitev na električno napajanje naj izvede usposobljen električar skladno s standardom IEC 60364-1. Napravo opremite z napravo na diferenčni tok, ki bo prekinila napajanje, će ozemljitveni uhajavi tok preseže 30 mA v 30 ms, ali napravo, ki preverja ozemljitev.
3.2.3 OPOZORILO. MED zagonom lahko naprava povzroča šum na električnem omrežju.
3.2.4 OPOZORILO. Uporaba naprave zaščitnega stikala na diferenčni tok zagotavlja dodatno zaščito za uporabnika (30 mA).
3.2.5 OPOZORILO. Modele brez vtiča mora namestiti kvalificirano osebje.
3.2.6 OPOZORILO. Uporabljajte samo odobrene električne podaljške s primernim presekom.
3.2.7 OPOZORILO. Vedno izklopite stikalo, ko napravo pustite brez nadzora.
3.2.8
OPOZORILO. Visok tlak lahko povzroči odboj delov: nositi morate zaščitna oblačila in opremo, ki je potrebna za zagotavljanje varnosti uporabnika.
3.2.9 OPOZORILO. Pred delom na napravi ODKLOPITE vtič.
3.2.10 OPOZORILO. Preden pritisnete sprožilec, trdno PRIMITE pištolo, da preprečite povratni sunek.
3.2.11 OPOZORILO. UPOŠTEVAJTE lokalne predpise glede vodovodnega omrežja. Po IEC 60335-2-79 lahko napravo priključite neposredno na vodovod samo, će je dovodna cev opremljena s protipovratnim ventilom z izpustom, kot to določa EN 12729, tip BA. Protipovratni ventil lahko naročite pri proizvajalcu.
3.2.12 OPOZORILO. Voda, ki priteče skozi protipovratni ventil, ni pitna.
3.2.13 OPOZORILO. Vzdrževanje in/ali popravilo električnih komponent MORA izvajati kvalificirano osebje.
3.2.14 OPOZORILO. IZPUSTITE preostali tlak, preden odklopite cev z naprave.
3.2.15 OPOZORILO. Pred vsako uporabo in v rednih intervalih PREVERITE, da so vijaki pravilno zategnjeni in da deli niso pokvarjeni ali obrabljeni.
3.2.16 OPOZORILO. UPORABLJAJTE SAMO detergente, ki ne bodo razjedli materiala oblog na visokotlačni cevi/električnem kablu.
3.2.17 OPOZORILO. PAZITE, da so ljudje in živali oddaljeni najmanj 15 m (16 yd).
3.2.18 OPOZORILO. Ta naprava je zasnovana za uporabo s priloženim detergentom oziroma detergentom, ki ga priporoča proizvajalec. Uporaba drugih detergentov ali kemikalij lahko negativno vpliva na varnost naprave.
3.2.19 OPOZORILO. Ne pustite, da detergent pride v stik s kožo, še posebej pa ne z očmi. Če pride v neposreden stik z očmi, jih temeljito izperite z vodo in se takoj obrnite na zdravnika.
3.2.20 OPOZORILO. Visokotlačne cevi, objemke in spojke so pomembni za varnost naprave. Uporabljajte samo tiste cevi, objemke in spojke za visok pritisk, ki jih priporoča proizvajalec.
3.2.21 OPOZORILO. Za zagotovitev varnosti naprave uporabljajte samo originalne rezervne dele proizvajalca ali dele, ki jih je odobril proizvajalec.
3.2.22 OPOZORILO. Neprimerni podaljški so lahko nevarni. Če uporabljate kabelski podaljšek, poskrbite, da je primeren za uporabo na prostem ter da je mesto priključitve suho in nad tlemi. Močno priporočamo, da uporabite kolut za kabel, ki ohranja vtičnico vsaj 60 mm nad tlemi.
3.2.23 OPOZORILO. Izklopite napravo in jo odklopite z napajanja pred sestavljanjem, čiščenjem, nastavljanjem, vzdrževanjem, shranjevanjem in transportom.
3.2.24 OPOZORILO. Vstavite komplet cevi za curek do rdeče oznake, preden vklopite napravo.
4 SPLOŠNE INFORMACIJE (SLIKA 1) / 3. STRAN
4.1 Uporaba priročnika
Ta priročnik je sestavni del naprave in ga morate shraniti za prihodnjo uporabo. Pred namestitvijo in uporabo enote ga natančno preberite. Če napravo prodate, mora prodajalec predati priročnik novemu lastniku skupaj z napravo.
4.2 Dobava
Naprava je dobavljena delno sestavljena v kartonasti škatli.
Vsebina kompleta je prikazana na sliki 1.
4.2.1 Dokumentacija, priložena napravi
A1 Priročnik za uporabo in vzdrževanje
A2 Varnostna navodila
A3 Izjava o skladnosti
Embalažni materiali ne onesnažujejo okolja, a jih morate reciklirati ali odstraniti skladno z ustreznimi predpisi v vaši državi.
5 TEHNIČNE INFORMACIJE (SLIKA 1) / 3. STRAN
5.1 Predvidena uporaba
Ta naprava je bila narejena za individualno uporabo za čiščenje vozil, strojev, čolnov, zidov itd. Namenjena je odstranjevanju trdovratne umazanije s čisto vodo in biološko razgradljivimi detergenti.
Motorje vozil lahko čistite samo, će umazano vodo odstranite skladno z veljavnimi predpisi.
- Vstopna temperatura vode: glejte tipsko ploščico na napravi.
B4 Električni kabel z vtičem (na modelih s to funkcijo)
B5 Visokotlačna cev
B6 Rezervoar za detergent (na modelih s to funkcijo)
B7 Pokrovček za olje (na modelih s to funkcijo)
E Šoba
F Regulator detergenta (na modelih s to funkcijo)
G Regulator tlaka (na modelih s to funkcijo)
L Vodni filter
5.3.1 Dodatna oprema (če je priložena v paketu - glejte sliko 1)
C1 Orodje za čiščenje šob
C2 Komplet vrtljive šobe
C3 Ročaj
C4 Krtača
C5 Kolut za gumijasto cev
C6 Komplet za sesanje vode
C7 Komplet s cevno šobo
C8 Komplet čistilne krtače za velike površine
C9 Adapter
C10 Vijaki
C11 Nosilci
C12 Ročica
C13 Komplet detergenta
C14 Kolesa
C16 Manometer
C17 Dodatna oprema - adapter
C18 Dvojna šoba - adapter
C19 5in1 šoba
5.4 Varnostne naprave
- Zaganjalnik (H)
Zaganjalnik preprečuje nenamerno uporabo naprave.
Pozor
Ne spreminjajte nastavitve varnostnega ventila in ne vicirajte ventila.
- Varnostni ventil in/ali ventil za omejevanje tlaka.
Varnostni ventil je tudi ventil za omejevanje tlaka. Ko sprostite sprožilec pištole, se ventil odpre, voda pa se spelje skozi dovod črpalke ali odteče na tla.
- Termostatski ventil (D1, če je nameščen)
Če temperatura vode preseže temperaturo, ki jo je nastavil proizvajalec, termostatski ventil izpusti vročo vodo in vsesa enako količino hladne vode, dokler se ne vzpostavi ustrezna temperatura.
Varovalo (D): preprečuje nenamerno pršenje vode.
Blokada pri preobremenitvi: zaustavi napravo, če je preobremenjena.
6 NAMESTITEV (SLIKA 2)/STRAN 4-279
6.1 Sestavljanje
Pozor
6.2 Nameščanje pokrovčkov za sproščanje tlaka (na modelih s to funkcijo)
Za preprečitev puščanja olja je naprava opremljena z rdečimi pokrovčki na vstopnikih za olje, ki jih morate zamenjati s priloženimi pokrovčki za sproščanje tlaka.
6.3 Nameščanje vrtljive šobe
(Za modele s to funkcijo).
Komplet vrtljive šobe zagotavlja večjo moč pranja.
Z vrtljivo šobo se lahko tlak zmanjša za 25 % v primerjavi s tlakom iz nastavljive šobe. Komplet vrtljive šobe pa zagotavlja večjo moč pranja zaradi vrtenja vodnega curka.
6.4.1 Uporaba podaljškov
Uporabljajte kable in vtiče s stopnjo zaščite »IPX5«.
Presek podaljška mora biti sorazmeren z dolžino - daljši kot je podaljšek, večji mora biti presek. Glejte tabelo 1.
Z napravo uporabljajte samo čisto ali filtrirano vodo. Pretok na dovodu vode mora biti enak pretoku črpalke.
Napravo postavite čim bližje dovodu vode.
6.5.1 Priključki
- Izpust za vodo (IZPUST)
■ Dovod vode s filtrom (DOVOD)
6.5.2 Priključek na vodovod
Napravo lahko priključite neposredno na vodovod samo, će je dovodna cev opremljena s protipovratnim ventilom, kot to določajo veljavni predpisi. Pazite, da ima cev premer najmanj ∅ 13 mm, da je ojačana in da ni daljša od 25 m.
6.5.3 Črpanje vode iz odprtih posod
1) Privijte dovodno cev s filtrom na DOVOD vode in jo vstavite na dno posode.
2) Spustite zrak iz naprave:
a) Odvijte nastavek.
b) Zaženite napravo in pustite pištolo odprto, dokler v iztekajoči vodi ni več mehurčkov.
3) Izklopite napravo in znova privijte nastavek.
Opomba: največja sesalna višina je 0,5 m. Pred uporabo napolnite sesalno cev.
7 NASTAVITVE (SLIKA 3)/STRAN 5
7.1 Nastavljanje šobe (za modele s to funkcijo)
Pretok vode nastavite s šobo (E).
7.2 Nastavljanje detergenta
Da se detergent doda s pravilnim tlakom, šobo (E) (če je nameščena) nastavite na »— « ali pa namestite komplet za detergent (C13) (če je na voljo), kot je prikazano.
Količino dovedenega detergenta nastavite z regulatorjem (F).
7.3 Nastavljanje delovnega tlaka (na modelih s to funkcijo)
Regulator (G) se uporablja za nastavljanje delovnega tlaka. Tlak je prikazan na manometru (če je nameščen).
8 INFORMACIJE O UPORABI NAPRAVE (SLIKA 4)/STRAN 5
8.1 Krmilni elementi
-Zaganjalnik(H).
Za uporabo motorja v načinu »REGULAR CLEANING ACTION«, zaganjalnik nastavite na položaj (ON/I REGULAR CLEANING).
Za uporabo motorja v načinu »HEAVY-DUTY CLEANING ACTION«, zaganjalnik nastavite na položaj (ON/II HEAVY-DUTY CLEANING) in s tem povečajte moč čiščenja za 50 %.
V tem delovnem načinu lahko na velikih površinah pritrdite dodatno opremo »Twin Nozzle« (Dvojna šoba) in tako hkrati uporabljate dve šobi ter zmanjšate delovne čase za 70 %.
Nastavite stikalo zaganjalnika na izklop (OFF/0), da zaustavite napravo.
- Ročica za krmiljenje vodnega curka (I).
Pozor
Med delovanjem mora biti naprava postavljena na trdno pilno površino, kot je prikazano na sliki 4.
8.2 Zagon (glejte sliko 4)
1) Do konca odprite dovodni ventil.
2) Sprostite varovalo (D).
3) Za nekaj sekund pritiskajte sprožilec in zaženite napravo tako da zaganjalnik preklopite v ustrezen delovni položaj (ON/I REGULAR CLEANING) ali (ON/II HEAVY-DUTY CLEANING).
Pozor
Pred zagonom naprave morate preveriti, da pravilno dobiva vodo. Če jo boste uporabljali brez vode, se bo poškodovala. Ne pokrivajte ventilacijskih rešetk, ko je naprava v uporabi.
Modeli TSS - pri modelih TSS s sistemom za samodejni izklop dovo-dnega pretoka:
- ko sprožilec sprostite, dinamični tlak samodejno izklopi motor;
- ko je sprožilec pritisnjen, samodejni padec tlaka zažene motor, tlak pa se obnovi po zelo kratki zakasnitvi;
- da bi TSS pravilno deloval, mora med sproščanjem in pritiskanjem sprožilca preteči najmanj 4-5 sekund.
Da bi preprečili poškodbe naprave, ne dopustite, da deluje brez vode, in preverite, da ima pravilen dovod vode.
Za modele brez TSS ne prekinite curka vode za več kot 5 minut, ko naprava deluje, da preprečite poškodbe naprave zaradi povišane temperature vode.
8.3 Zaustavitev
1) Stikalo zaganjalnika nastavite na izklop (OFF/0).
2) Pritisnite sprožilec in sprostite preostali tlak v ceveh.
3) Aktivirajte varovalo (D).
8.4 Vnovični zagon
1) Sprostite varovalo (D).
2) Pritisnite sprožilec in izpustite preostali zrak iz cevi.
3) Zaganjalnik nastavite na ustrezen delovni položaj (ON/I REGULAR CLEANING) ali (ON/II HEAVY-DUTY CLEANING).
8.5 Shranjevanje
1) Zaprite dovodni ventil.
2) Izpustite preostali tlak iz pištole, dokler iz naprave ne izteče vsa voda.
3) Izklopite napravo (OFF/0).
4) Odstranite vtič iz vtičnice.
5) Izpraznite in izperite rezervoar za detergent, ko končate z delom. Za izpiranje rezervoarja uporabljajte čisto vodo in ne detergenta.
6) Aktivirajte varovalo pištole (D).
8.6 Polnjenje in uporaba detergenta
Detergent morate dovajati z dodatno opremo in skladno s postopki, opisanimi v točki 7.3.
Uporaba visokotlačne cevi, ki je daljša kot originalna, ali uporaba podaljška cevi lahko zmanjša ali povsem zaustavi sesanje detergenta.
Rezervoar (B6) napolnite z visoko biološko razgradljivim detergentom.
8.7 Priporočeni postopek čiščenja
Umazanijo raztopite tako, da na suho površino nanesete detergent, pomešan z vodo.
Pri delu z navpičnimi površinami čistite od spodaj navzgor. Pustite, da detergent deluje 1-2 minuti, vendar ne pustite, da se površina posuši. Začnite na dnu in z visokotlačnim curkom čistite na razdalji najmanj 30 cm. Voda od čiščenja ne sme zaiti na neočiščene površine.
V nekaterih primerih boste morali umazanijo odstraniti s krtačo.
Visok tlak ni vedno najboljša rešitev za dobre rezultate čiščenja, saj lahko nekatere površine poškoduje. Za občutljive ali pobarvane dele oziroma komponente pod tlakom (npr. pnevmatike, ventile itd.) ne uporabljajte najmanjše nastavitve nastavljive šobe ali vrtljive šobe.
Učinkovito čiščenje je enako odvisno od tlaka in prostornine uporabljene vode.
9 VZDRŽEVANJE (SLIKA 5)/STRAN 6
Vzdrževanje, ki ni opisano v tem poglavju, mora izvajati pooblaščen prodajni in servisni center.
Pozor
Vedno odklopite vtič iz vtičnice, preden delate na vi.
9.1 Čiščenje šobe
1) Odklopite nastavek s šobe.
2) Odstranite nanose umazanije na luknji šobe z orodjem (C1).
9.2 Čiščenje filtra
Pred vsako uporabo preglejte dovodni filter (L) in filter za detergent (če je nameščen) in ga očistite skladno z navodili, će je potrebno.
9.3 Odpravljanje zastojev motorja (na modelih s to funkcijo)
Pri daljših zaustavitvah se lahko motor zatakne zaradi vodnega kamna. Da ga sprostite, obrnite pogonsko gred z orodjem (M).
9.4 Dolivanje olja (za modele s to funkcijo)
Olje dolijte skozi odprtino, da obnovite pravilno raven.
Za karakteristike olja glejte tabelo »Karakteristike olja«.
9.5 Shranjevanje po koncu sezone
Preden napravo shranite za čez zimo, naj nekaj časa deluje z nekorozivnim, nestrupenim sredstvom proti zmrzovanju.
Napravo postavite na suho mesto, kjer je zaščitena pred zmrzaljo.
10 SHRANJEVANJE IN TRANSPORT (SLIKA 5)/STRAN 6
Opremo shranite, kot kaže slika 5.
Stroj transportirajte, kot kaže slika 5.
| Težava Morebitni razlog Ukrep | ||
| Črpalka ne doseže delovnega tlaka | Obrabljena šoba Zamenjajte šobo | |
| Vodni filter je umazan Očistite filter (L) (slika 5) | ||
| Nezadosten dovod vode Do konca odprite dovodni ventil | ||
| Sistem vsesava zrak Preverite tesnost priključkov cevi | ||
| Zrak v črpalki | Izklopite napravo in pritiskajte ter sproščajte sprožilec, dokler voda ne izteka enakomerno. Znova vklopite napravo. | |
| Nastavljiva šoba ni pravilno nastavljena | Šobo (E) nastavite na (+) (slika 3) | |
| Aktiviran termostatski ventil | Počakajte, da se vzpostavi pravilna temperatura vode | |
| Voda se sesa iz odprte posode z višine več kot 0,5 m. | Zmanjšajte višino sesanja. | |
| Tlak črpalke med uporabo nena-doma pade | Voda se sesa iz zunanjega rezervoarja Priključite napravo na vodovod | |
| Dovodna voda je prevroča Znižajte temperaturo | ||
| Šoba je zamašena Očistite šobo (slika 5) | ||
| Dovodni filter (L) je zamašen Očistite filter (L) (slika 5) | ||
| Motor brni, vendar se ne zažene | Prenizka napajalna napetost | Preverite, da je napajalna napetost enaka kot na tipski ploščici (slika 2) |
| Padec napetosti zaradi podaljškov Preverite karakteristike podaljška | ||
| Naprave dolgo niste uporabljali Obrnite se na najbližji pooblaščeni servisni center | ||
| Težave z napravo TSS | Obrnite se na najbližji pooblaščeni servisni center | |
| Motor se ne zažene | Ni napajanja | Preverite, da je vtič trdno vstavljen v vtičnico in da je vtič-nica pod napetostjo (*) |
| Težave z napravo TSS | Obrnite se na najbližji pooblaščeni servisni center | |
| Naprave dolgo niste uporabljali | Z orodjem (M) sprostite motor skozi luknjo na zadnji strani naprave (pri modelih s to funkcijo) (slika 5) | |
| Voda pušča | Obrabljena tesnila | Tesnila naj zamenja najbližji pooblaščeni servisni center |
| Varnostni ventil je sprožen in izpušča vodo | Obrnite se na pooblaščeni servisni center | |
| Naprava je glasna | Prevroča voda | Znižajte temperaturo (glejte tehnične podatke) |
| Olje pušča | Obrabljena tesnila | Obrnite se na najbližji pooblaščeni servisni center |
| Samo različice TSS: naprava se zažene tudi pri sproščenem sprožilcu | Visokotlačni sistem ali krogotok črpalke ni zatesnjen | Obrnite se na najbližji pooblaščeni servisni center |
| Samo različice TSS: ni dovoda vode, ko pritisnete sprožilec (pri priklo-pljeni dovodni cevi) | Šoba je zamašena Očistite šobo (slika 5) | |
| Detergent se ne vsesava | Nastavljiva šoba je na nastavitvi za visok tlak | Nastavite šobo (E) na » « (slika 3) |
| Pregost detergent | Razredčite ga z vodo | |
| Uporabljate visokotlačni podaljšek cevi | Namestite originalno cev | |
| Obloge ali zožanja v krogotoku detergenta | Izperite s čisto vodo in odstranite zožanja. Če težava ne izgine, se obrnite na pooblaščeni servisni center | |
| Voda izhaja iz termostatskega ventila | Temperatura vode v šobi je presegla največjo nazivno vrednost, navedeno na tipski ploščici | Ko naprava deluje, vodnega curka ne prekinjajte za več kot 5 minut naenkrat |
(*) Če se motor zaustavi in se med delovanjem ne zažene, počakajte 2-3 minute, preden ponovite zagon motorja (Aktivirala se je blokada pri preobremenitvi). Če se težava ponovi več kot enkrat, se obrnite na najbližji pooblaščeni servisni center.
OPOZORILO
12.1 Naprava lahko pri pranju poškoduje pnevmatike, poleg tega pa je uporaba naprave za pranje pnevmatik nevarna.
12.2 Visokotlačnega curka nikoli ne usmerite neposredno v pnevmatiko.
12.3 Pri čiščenju okolice koles in pnevmatik vedno uporabljajte najnižjo nastavitev za tlak na napravi.
12.4 »Turbošobe« nikoli ne uporabljajte za pranje katerega koli dela vozila.
12.5 Za več informacij glejte poglavje: »8.7 Priporočeni postopek čiščenja«.
Izjava ES o skladnosti
Podjetje Annovi Reverbi S.p.A izjavlja, da so naslednji stroji Stanley:
Oznaka stroja Visokotlačni čistilec
Št. modela
SXPW25DTS
SXPW27DTS
Nazivna moč 2,5 kW 2,7 kW
skladni z naslednjimi evropskimi direktivami:
2006/42/ES, 2014/35/EU, 2011/65/EU, 2015/863/EU, 2012/19/EU, 2014/30/EU in 2000/14/ES (italijanska zakonodajna uredba 262/2002)
in da so proizvedeni skladno z naslednjimi standardi in standardiziranimi dokumenti:
EN 60335-1; EN 60335-2-79; EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3; EN 61000-3-11; EN 60704-1; EN 62233; EN 50581
Ime in naslov osebe, ki je bila pooblaščena za izdajo tehnične dokumentacije: Stefano Reverberi / generalni direktor AR
Via ML King, 3 - 41122 Modena, Italija
Postopek ocene skladnosti, ki ga zahteva direktiva 2000/14/ES, je bil izveden skladno s Prilogo V.
Št. modela.
SXPW25DTS
SXPW27DTS
Izmerjena raven moči zvoka: 92,2 dB (A)
94,1 dB (A)
Zagotovljena raven moči zvoka:
95 dB (A) 97 dB (A)
Datum: 03.06.2019 - MODENA (I)
Stefano Reverberi
Generalni direktor
Garancija
Veljavnost te garancije je skladna z ustreznimi predpisi v državi, kjer se ta izdelek prodaja, će proizvajalec ne navede drugače.
Ta garancija pokriva okvare materialov, konstrukcije in skladnosti med garancijskim obdobjem, v katerem bo proizvajalec zamenjal okvarjene dele in popravil izdelek, će ni prekomerno obrabljen, ali ga zamenjal.
Garancija ne pokriva komponent, ki so izpostavljene običajni obrabi (ventil, bat, tesnilo za vodo, tesnilo za olje, vzmeti, tesnilni obročki, pripomočki, kot so cev, pištola, ščetke, kolesa itd.);
Garancija ne pokriva okvar, ki bi jih povzročilo naslednje ali ki bi izhajale iz naslednjega:
- nepravilna uporaba, zloraba, zanemarjanje
- izposoja ali profesionalna uporaba, če je bil izdelek prodan za domačo uporabo,
- neupoštevanje navodil za vzdrževanje v tem priročniku,
- popravilo s strani nepooblaščenih oseb ali centrov,
- uporaba neoriginalnih delov ali dodatne opreme,
- poškodbe, ki jih povzročijo transport, umazanija ali tujki, nesreče
- težave pri shranjevanju ali skladiščenju.
Za pridobitev garancijskega kritja morate predložiti potrdilo o nakupu.
Za pomoč, Stran: 276.
Tehnični podatki
| Tehnični podatki Enota | SXPW25DTS SX | PW27DTS | |
| Pretok | l/min | 9,5 9,5 | |
| Maksimalni pretok | l/min | 13,5 14,16 | |
| Tlak | MPa | 10 10,7 | |
| Maksimalni tlak | MPa | 15 16 | |
| Moč | kW | 2,5 | 2,7 |
| Maksimalni vhodni temperatura | °C | 50 50 | |
| Maksimalni vhodni tlak | MPa | 1 | 1 |
| Povratna sila pištole pri največjem tlaku | N | 22,4 23,2 | |
| Tip olja za črpalko | kg | - | - |
| Razred zaščite | - | II / [IMAGE] | [IMAGE] |
| Izolacija motorja | Razred | F | F |
| Zaščita motorja | - | IPX5 IPX5 | |
| Napetost | V~ / Hz | 220-240 / 50-60 | 220-240 / 50-60 |
| Največja dovoljena impedanca električnega sistema | Ω | - | - |
| Raven zvočnega tlaka L_PA (EN 60704-1) (K = 2,5 dB(A)) | dB (A) | 80,7 82,6 | |
| Raven moči zvoka L_WA (EN 60704-1) (K = 2,5 dB(A)) | dB (A) | 95 97 | |
| Vibracije naprave (K = 1 m/s ^2 ): | m/s ^2 | <2,5 < 2,5 | |
| Masa kg | 14,5 15,2 |
Predmet tehničnih sprememb
