BRUKSANVISNING T 16 A1 D HA.2 & T 16 A1 D/HA HOTPOINT

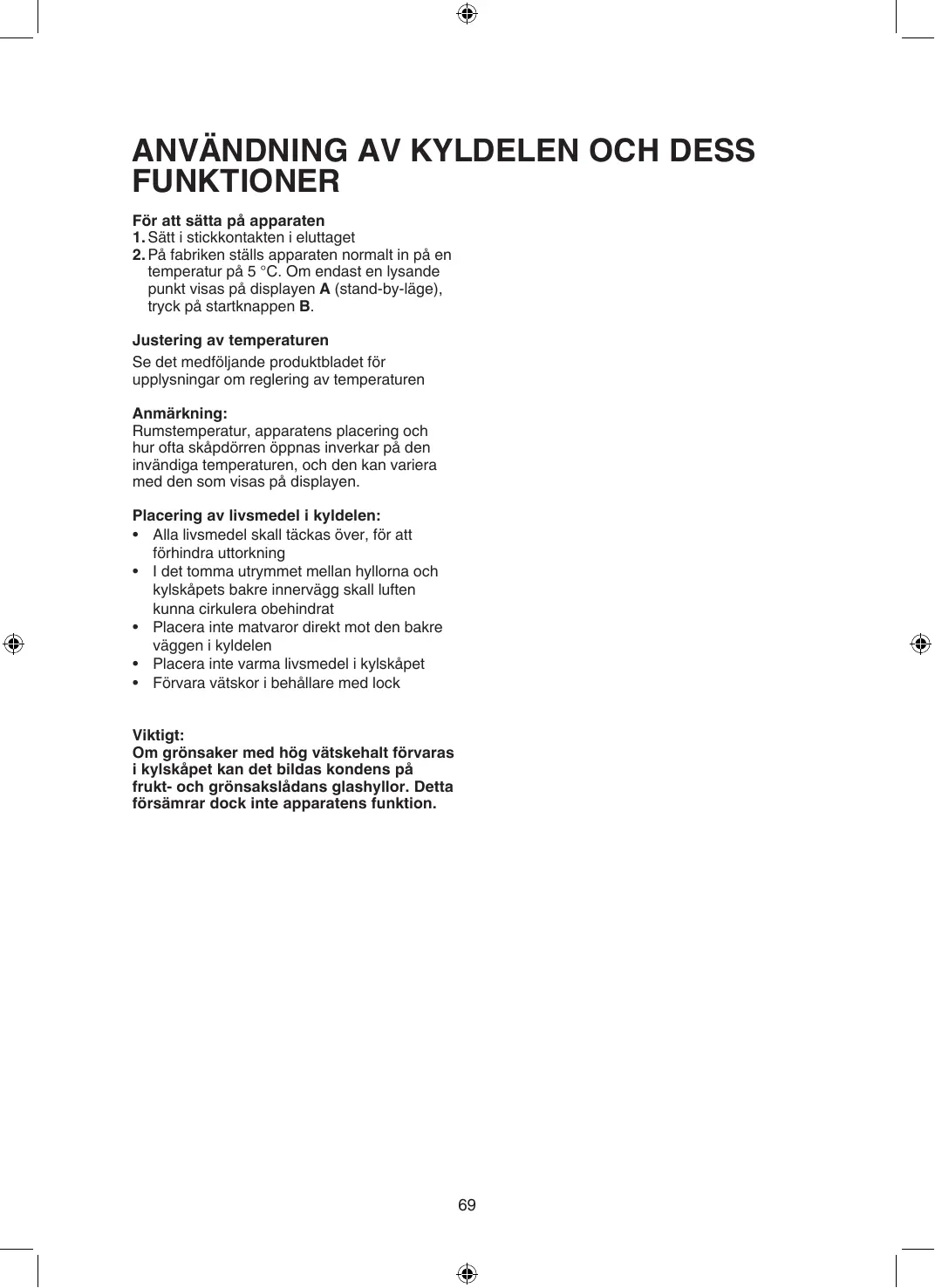

ANVÄNDNING AV KYLDELEN OCH DESS FUNKTIONER För att sätta på apparaten 1. Sätt i stickkontakten i eluttaget 2. På fabriken ställs apparaten normalt in på en temperatur på 5 °C. Om endast en lysande punkt visas på displayen A (stand-by-läge), tryck på startknappen B. Justering av temperaturen Se det medföljande produktbladet för upplysningar om reglering av temperaturen Anmärkning: Rumstemperatur, apparatens placering och hur ofta skåpdörren öppnas inverkar på den invändiga temperaturen, och den kan variera med den som visas på displayen. Placering av livsmedel i kyldelen: • Alla livsmedel skall täckas över, för att förhindra uttorkning • I det tomma utrymmet mellan hyllorna och kylskåpets bakre innervägg skall luften kunna cirkulera obehindrat • Placera inte matvaror direkt mot den bakre väggen i kyldelen • Placera inte varma livsmedel i kylskåpet • Förvara vätskor i behållare med lock Viktigt: Om grönsaker med hög vätskehalt förvaras i kylskåpet kan det bildas kondens på frukt- och grönsakslådans glashyllor. Detta försämrar dock inte apparatens funktion.

KÖTT- OCH FISKFACK (på vissa modeller) Kött- och fiskfacket är särskilt framtaget för att garantera att färskt kött och färsk fisk får längre hållbarhet och behåller sina ursprungliga näringsämnen och fräschör. Lägg inte in frukt och grönsaker i detta fack. Temperaturen kan sjunka under 0 °C och då kan vätskan i frukt och grönsaker frysa till is.

Inställning av temperaturen

Temperaturen i kött- och fiskfacket anges av visaren som finns på dörren till facket och den är kopplad till temperaturen i kyldelen. Temperaturen i kyldelen bör ställas in på mellan +2 °C och +6 °C. På bilderna nedan visas hur man avgör om temperaturen i kött- och fiskfacket är lämplig:

När visaren är i området till vänster bör temperaturen i kyldelen höjas.

När visaren är i mittområdet är temperaturen rätt.

När visaren är i området till höger bör temperaturen i kyldelen sänkas.

Viktigt: när funktionen är aktiverad och det finns mat med hög fukthalt i facket kan det bildas kondens på hyllorna. Stäng i så fall tillfälligt av funktionen.

Att ta ut kött- och fiskfacket:

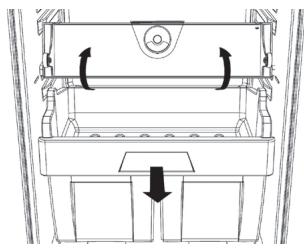

Om det inte finns någon -symbol på kontrollpanelen (se Snabbguiden), skall du inte ta ut kött- och fiskfacket Detta eftersom det gör att apparaten inte fungerar korrekt, det höjer energiåtgången och livsmedlen förvaras inte på rätt sätt. I annat fall, för att få mer utrymme i kylskåpet, kan kött- och fiskfacket tas ut. Gör så här: 1. Ta ut lådan (Fig.1). 2. Ta bort lådans lock genom att lossa hakarna som sitter på underdelen av själva locket (Fig.2). När kött- och fiskfacket ska användas igen måste locket sättas tillbaka innan själva lådan sätts tillbaka. Aktivera sedan funktionen. 3. Tryck på knappen “Kött- och fiskfack” på kontrollpanelen och håll den intryckt i tre sekunder tills den gula kontrollampan slocknar. För att optimera energiåtgången rekommenderar vi att du stänger av Kött- och fiskfacket och att du tar ut dess delar (förutom hyllan över Frukt- och grönsakslådorna.

AVDELNING “NOLL GRADER” (beroende på modell) Avdelningen “Noll Grader” är specifikt framtagen för att hålla en låg temperatur och korrekt luftfuktighet för att förvara färska varor längre (som t e x kött, fisk, frukt och vintergrönsaker).

Aktivering och avstängning av avdelningen

Temperaturen i Avdelningen är cirka 0 °C då den är aktiverad. För att aktivera avdelningen, håll knappen intryckt under mer än en sekund, så som visas i bilden, tills symbolen tänds Symbolen lyser och visar att avdelningen är i funktion. Håll knappen intryckt under mer än en sekund igen för att stänga av funktionen. För korrekt funktion på avdelningen “Noll Grader” måste: - kyldelen vara påslagen - temperaturen i kyldelen vara mellan +2 °C och +6 °C - lådan måste vara isatt för att tillåta aktiveringen - inga specialfunktioner vara valda, som Stand-by, Cooling-Off, Vacation (beroende på modell). Om en av ovanstående specialfunktioner har valts, måste avdelningen “Noll Grader” stängas av manuellt, och de livsmedel som förvarats däri skall avlägsnas. Om avdelningen inte stängs av manuellt, kommer den att automatiskt stängas av efter cirka 8 timmar. Anmärkning: - om symbolen inte tänds vid aktivering av avdelningen, kontrollera att lådan är korrekt isatt; om problemet kvarstår, kontakta auktoriserad teknisk service - om avdelningen är aktiverad och lådan är öppen, kan symbolen på kontrollpanelen stängas av automatiskt. Om du på nytt för in lådan kommer symbolen att aktiveras igen - oberoende av avdelningens skick, är det möjligt att höra ett lätt ljud som är normalt - Då avdelningen inte är aktiverad, är temperaturen i avdelningen beroende av temperaturen i resten av kyldelen. Då rekommenderar vi att du endast förvarar frukt och grönsaker som inte är känsliga för kyla (skogsbär, äpplen, aprikoser, morötter, spenat, sallad osv.). Viktigt: när funktionen är aktiverad och det finns mat med hög fukthalt i facket kan det bildas kondens på hyllorna. Stäng i så fall tillfälligt av funktionen. Vi rekommenderar att du är försiktig då du placerar livsmedel och små behållare på hyllan över “noll-grader”-avdelningen, eftersom de kan falla ned mellan lådan och kylens bakre vägg.

Att ta ut avdelningen “Noll Grader”:

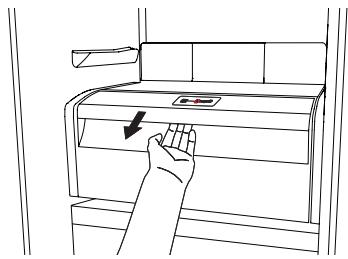

När det behövs mer utrymme i kyldelen kan avdelningen “Noll Grader” tas ut. Gör så här: - för att underlätta uttagningen: rekommenderar vi att du tömmer (och eventuellt tar ut) de två nedre dörrhyllorna; - stänger av avdelningen - drar ut lådan och den vita hyllan av plast under avdelningen. Anmärkning: Det går inte att ta ut den övre hyllan och sidostöden. När avdelningen “Noll Grader” ska användas igen måste den vita platshyllan under avdelningen sättas tillbaka innan själva lådan sätts tillbaka. Aktivera sedan funktionen. För att optimera apparatens energiförbrukning rekommenderar vi att du stänger av avdelningen “Noll Grader” och tar ut den. Rengör regelbundet avdelningen med en trasa som fuktats i ljummet vatten och ett milt rengöringsmedel som är avsett för invändig rengöring av kylskåp. Se till att den vita plasthyllan som sitter under avdelningen inte läggs i vatten. Innan du rengör avdelningen (även utvändigt) måste du dra ut lådan så att den kopplas bort från strömförande nät. Använd aldrig slipande rengöringsmedel.

ANVÄNDNING AV FRYSDELEN (om sådan finns) I frysavdelningen kan du frysa in färska matvaror. På typskylten anges vilken mängd färska livsmedel det går att frysa in under ett dygn (24 timmar).

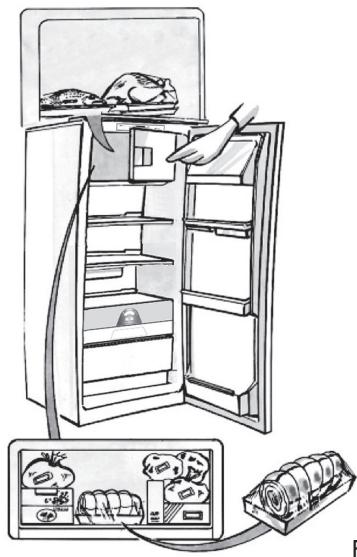

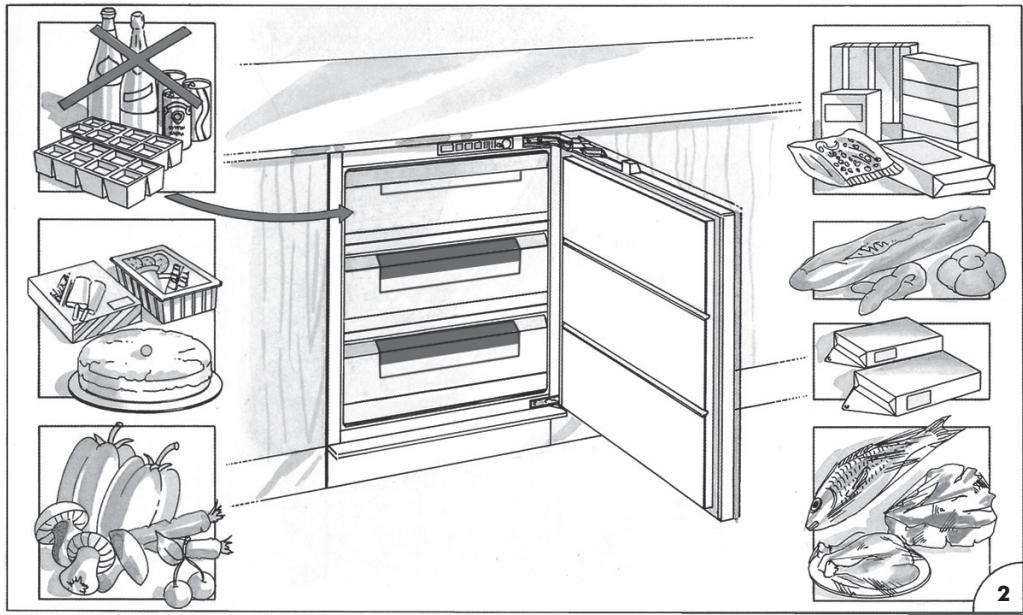

Infrysning av färska livsmedel • I fig. 1 visas hur livsmedlen som skall frysas in skall placeras i en frysdel som är försedd med galler. Om galler inte medföljer skall livsmedlen placeras som i fig. 2. • Placera livsmedlen i mitten av avdelningen utan att dessa kommer i kontakt med redan frusna matvaror, och håll ett avstånd om cirka 20 mm (fig. 1 och 2).

I vidstående tabell anges hur många månader olika frysta livsmedel kan förvaras i frysen. Följ dessa anvisningar. Att tänka på när du köper frysta livsmedel: • Försäkra dig om att förpackningen eller omslaget är intakt eftersom kvaliteten på livsmedlet annars kan ha försämrats. Om förpackningen är skrovlig eller har fuktfläckar har livsmedlet inte förvarats på optimalt sätt och det finns risk att det har börjat tina. • Planera din runda i livsmedelsaffären så att du går till frysdisken det sista du gör och använd fryspåsar för hemtransporten. • Lägg in de frysta livsmedlen i frysen så fort du kommer hem. • Tinade livsmedel får inte frysas om, utan måste förtäras inom 24 timmar. • Se till att temperaturvariationerna i matvarorna blir så små som möjligt. Respektera det “bäst före datum” som anges på förpackningen. • Följ alltid anvisningarna om förvaring av frysta livsmedel som finns på förpackningen.

Tillverkning av isbitar • Fyll isbitslådan till 2/3 med vatten och ställ tillbaka den i frysdelen . • Använd inte spetsiga eller vassa föremål för att få loss isbitslådan om den har fastnat på botten av frysdelen . • Bänd en aning på isbitslådan så går det lättare att få loss isbitarna.

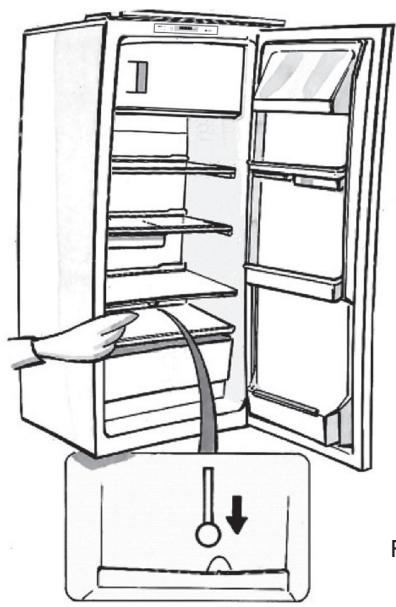

AVFROSTNING AV APPARATEN Dra alltid ut stickkontakten ur eluttaget eller skilj skåpet från elnätet på annat sätt innan apparaten frostas av. Avfrostningen av kyldelen sker helt automatiskt. Det är helt normalt att det bildas vattendroppar på kyldelens bakre innervägg och det visar att det automatiska avfrostningsprogrammet pågår. Avfrostningsvattnet leds till ett dräneringshål och samlas sedan upp i en behållare där detförångas. Rengör dräneringshålet regelbundet med hjälp av det därtill avsedda verktyget så att avfrostningsvattnet alltid kan ledas bort på korrekt sätt. (Fig. 1)

Avfrostning av avdelningen (om sådan finns) Vi rekommenderar att frysdelen frostas av 1 eller 2 gånger per år eller när frostlagret på väggarna har blivit alltför tjockt. Det är normalt att det bildas frost. Hur mycket frost det bildas och hur snabbt detta går beror på omgivningsvillkoren och på hur ofta dörren öppnas. Framför allt bildas det frost i den övre delen av frysdelen, men detta är helt normalt och försämrar inte apparatens funktion. Det är en god regel att passa på att göra avfrostningen när livsmedelsförråden inte är så stora. • Öppna dörren, ta ut alla livsmedel och lägg dem på en mycket sval plats eller i en frysväska. • Låt dörren stå öppen så att frosten smälter. • Rengör frysen invändigt med en svamp som fuktats i en blandning av ljummet vatten och milt rengöringsmedel. Använd inte slipmedel. • Skölj och torka noggrant. • Lägg tillbaka livsmedlen i frysen. • Stäng dörren. Sätt tillbaka stickkontakten och starta apparaten enligt instruktionerna i kapitel “Användning av kyldelen och dess funktioner”. Då återställs inställningarna som fanns när apparaten stängdes av.

RENGÖRING OCH UNDERHÅLL Dra alltid ut stickproppen ur eluttaget eller skilj kylskåpet från elnätet på annat sätt innan någon typ av rengöring och underhåll utförs.

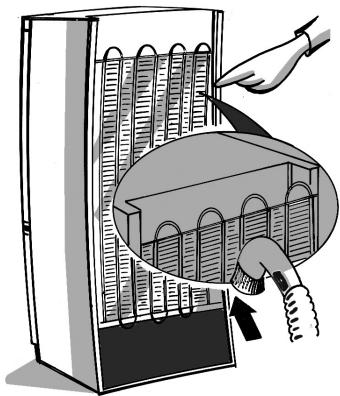

• Rengör regelbundet kyldelen med en svamp som fuktats i ljummet vatten och ett milt rengöringsmedel. Skölj och torka torrt med en mjuk trasa. Använd inte slipmedel. • Avskiljarna får inte läggas i vatten, utan skall rengöras med en fuktig svamp. • Rengör insidan av frysdelen under avfrostningen. • Rengör regelbundet ventilationsgallren och kondensorn, som är placerad på baksidan av kylskåpet. Använd en dammsugare eller en borste. • Rengör skåpets utsida med en mjuk trasa som fuktats i vatten. Använd inte slipmedel, slipande svampar, fläckborttagningsmedel (t.ex. aceton, trikloretylen) eller vinäger. När du åker bort (längre bortavaro) 1. Ta ut alla livsmedel ur kylskåpet. 2. Skilj skåpet från elnätet. 3. Frosta av skåpet och rengör det invändigt. 4. För att undvika att det bildas mögel, dålig lukt eller rost ska dörren alltid lämnas öppen när skåpet inte är i funktion under en längre tid. 5. Rengöring av kylskåpet. • Rengör lågtemperaturavdelningens insida (på modeller där den finns) under avfrostningen. • Rengör regelbundet kyldelen med en svamp som fuktats i ljummet vatten och ett milt rengöringsmedel. Skölj och torka torrt med en mjuk trasa. Använd inte slipmedel.

• Servicenumret (detta nummer finns efter ordet SERVICE på typskylten som finns inuti apparaten) • Fullständig adress • Telefon- och riktnummer

Innan du kontaktar Service: 1. Försök att åtgärda felet på egen hand (se “Felsökning”). 2. Sätt på apparaten igen för att kontrollera om felet har åtgärdats. Om så inte är fallet drar du ut stickkontakten ur eluttaget, låter apparaten stå och vila i en timme och gör sedan om försöket. 3. Om du inte lyckas åtgärda felet på egen hand kontaktar du Service.

Anmärkning: Omhängning av skåpets dörr som utförs av Service täcks inte av garantin.

Uppge: • Vilken typ av problem det rör sig om • Modell

• Ställ inte apparaten i närheten av en värmekälla. Om apparaten placeras i ett varmt rum eller i närheten av värmekällor (värmeelement, spis) eller om den utsätts för direkt solljus ökar energiförbrukningen, vilket bör undvikas. • Om apparaten inte kan placeras långt ifrån värmekällor måste följande minsta avstånd respekteras: • 30 cm från kol- eller gasoleldade spisar; • 3 cm från elektriska spisar och/eller gasspisar. • Montera distanselementen (på vissa modeller) på baksidan av kondensorn som är placerad på baksidan av apparaten. • Placera apparaten på en torr plats med god ventilation. Ställ apparaten i våg. Justera höjden med de främre fötterna om det är nödvändigt. • Rengör apparatens insida. • Sätt i de medföljande tillbehören.

• Enligt lag är det obligatoriskt att ansluta apparaten till jord. Tillverkaren accepterar inget ansvar för personskador och skador på föremål som uppstår till följd av att dessa anvisningar inte har följts. • Låt en behörig fackman byta ut eluttaget om stickkontakten och eluttaget inte är av samma typ. • Använd inte förlängningssladdar eller adaptrar. Att skilja apparaten från elnätet Det måste vara möjligt att skilja apparaten från elnätet, antingen genom att dra ut stickkontakten ur eluttaget eller med hjälp av en tvåpolig strömbrytare som skall sitta mellan apparaten och eluttaget.

Elektrisk anslutning • Den elektriska anslutningen skall utföras i enlighet med gällande lokala bestämmelser. • Data angående spänning och effektförbrukning finns på typskylten som är placerad inuti skåpet.

501960000918.indb 35

2/20/2014 8:52:13 AM LÄR KÄNNA DIN FRYS Den här frysen är märkt med symbolen och lämpar sig för att frysa in färska livsmedel eller tillagad mat, göra iskuber och förvara frysta produkter. Läs igenom bruksanvisningen noggrant för mer information om frysen och användbara tips om hur man bäst går tillväga för att frysa in färsk mat och förvara frysta produkter.

B A D C E E F BESKRIVNING (fig. 1) Kontrollpanel A) Funktionslampa (grön lampa) B) Temperaturlampa (röd varningslampa) C) Temperaturreglage (termostat) D) Knapp för dörrlarm (finns på vissa modeller) E) Korgar (för infrysning och förvaring) F) Korg (endast för förvaring). G) Eutektiskt system: ta ut ur lådan F och placera i den höga avdelningen E för att optimera produktens förbrukning. På vissa modeller finns behållare fyllda med kylvätska (eutektisk). INSTALLATION Försäkra dig om att frysen inte är skadad. Informera din återförsäljare om skador som har uppstått i samband med transporten inom 24 timmar efter att frysen har levererats. Installera inte frysen i närheten av värmekällor, t.ex. spisar, centralvärme, varmvattenberedare eller direkt solljus. Frysen ska placeras på en välventilerad och torr plats. Viktigt: Se till att du kan komma åt stickkontakten efter installationen så att du kan stänga av frysen vid behov. Anslut alternativt apparaten till elnätet via en tvåpolig strömställare som du lätt kan komma åt och som har ett kontaktavstånd på 3 mm.

501960000918.indb 36

2/20/2014 8:52:13 AM ANSLUTNING TILL ELNÄT OCH FUNKTION Kontrollera att spänningen som anges på typskylten inuti frysen är densamma som nätspänningen i ditt hem. Enligt lag är det obligatoriskt att ansluta apparaten till jord. Tillverkaren kan inte ställas till svars för personskador eller materiella skador som uppstår till följd av att detta krav inte har följts. Om apparaten är ansluten till elnätet och termostatratten inte är i läge •, tänds den gröna och den röda lampan (A) och (B) (fig. 1). Den gröna lampan lyser hela tiden och indikerar att apparaten fungerar. Den röda lampan lyser tills den inställda temperaturen har uppnåtts och släcks sedan. Den tänds igen när temperaturen inuti frysen stiger på grund av att dörren öppnas ofta eller lämnas öppen, och när färsk mat har lagts in för att frysas. TEMPERATURJUSTERING Termostaten (fig. 1) reglerar temperaturen inuti frysen. Läge • indikerar att apparatens funktion är avbruten. Den temperatur som lämpar sig bäst för förvaring av fryst mat under längre tidsperioder är -18 °C. Vid normal rumstemperatur (+20 °C till +25 °C) rekommenderar vi därför att du ställer termostatratten i mittläget. Du kan vrida termostatratten mot den högsta eller lägsta temperaturinställningen för att ställa in en temperatur som är lägre eller högre än -18 °C. Frystemperaturen kan variera beroende på frysens placering, rumstemperaturen och hur ofta dörren öppnas. Termostatinställningen kan behöva anpassas i enlighet med dessa faktorer. För att kontrollera matens temperatur, placera termometern (om sådan medföljer) under maten. Om den placeras ovanpå maten kommer den att visa lufttemperaturen som inte motsvarar den frysta matens temperatur. ANVÄNDNING AV FRYSEN Apparaten är utrustad med ett larm som ljuder när dörren lämnas öppen (på vissa modeller). INFRYSNING (fig. 2) På typskylten anges den mängd livsmedel som kan frysas in under 24 timmar vid en rumstemperatur på +25 °C. Lägg aldrig in varma livsmedel i frysen. Frys aldrig livsmedel som är delvis eller helt upptinade. Börja med att slå in livsmedlen i aluminium- eller plastfolie eller placera dem i lämpliga behållare. Märk varje förpackning med infrysningsdatum och innehåll. Frysen kan bibehålla den aktuella temperaturen i cirka 15 timmar även vid ett strömavbrott. Vi rekommenderar att inte öppna dörren under tiden.

2/20/2014 8:52:14 AM Frys aldrig in läskedrycker och se till att inte konsumera vissa produkter när de är för kalla, exempelvis isglass. Anmärkningar: Eftersom dörrens tätningslister är mycket effektiva kan det ibland inte gå att öppna dörren direkt efter att den har stängts. Vänta några minuter innan du försöker öppna den igen. TILLVERKNING AV ISKUBER Fyll iskubslådan till 3/4 med vatten och placera den i lågtemperaturfacket. Försök inte ta loss lådan med skarpa föremål om den har fastnat på botten av facket eftersom det kan skada apparaten. Använd istället handtaget på en sked. Böj plastlådan något för att ta ur iskuberna. Anmärkningar: Ät inte iskuber eller isglassar direkt efter att de tagits ut ur lågtemperaturfacket eftersom det kan orsaka köldskador. FÖRVARING AV FRYST MAT Vid inköp av frysta produkter i butiken bör du använda en kylväska eller liknande. Köp in de frysta produkterna sist och slå in dem i tidningspapper. Lägg dem direkt i frysen när du kommer hem. Produkterna ska förbrukas före bäst före-datumet på förpackningen. UPPTINING Här är några allmänna tips: Råa grönsaker: tina inte utan lägg direkt i kokande vatten och koka som vanligt. Kött (stora stycken): låt ligga kvar i förpackningen och tina i kylen. Låt köttet ligga i rumstemperatur i ett par timmar innan det tillreds. (Små stycken): tina i rumstemperatur eller tillaga direkt. Fisk: låt ligga kvar i förpackningen och tina i kylen eller tillaga direkt innan den tinat fullständigt. Färdiglagade maträtter: låt ligga kvar i aluminiumformen och värm i ugnen. Frukt: tina i kylskåpet. AVFROSTNING Du bör avfrosta frysen 2–3 gånger per år när frostlagret blir 3 mm tjockt. Vi rekommenderar att ibland avlägsna frost från frysdelen med en plastskrapa. Använd aldrig skarpa föremål. Avfrostning ska utföras när mängden infrysta livsmedel är minimal. Slå in de frysta produkterna i tidningspapper (eller ett lämpligt omslag) och placera dem i kylskåpet eller på en sval plats. Vrid termostatratten till •, koppla bort frysen från elnätet och lämna dörren öppen. Ta ur korgarna genom att dra dem framåt och uppåt. Använd inte kommersiella avfrostningsprodukter eftersom de kan vara skadliga. När avfrostningen är slutförd ska frysen rengöras och torkas noggrant. Återanslut frysen till elnätet. Lägg tillbaka de frysta produkterna i frysen.

501960000918.indb 38

2/20/2014 8:52:14 AM RENGÖRING OCH UNDERHÅLL Regelbunden skötsel kan utöka frysens livslängd. Koppla bort apparaten från elnätet innan arbete utförs. Rengör frysens insida regelbundet med en blandning av vatten och vinäger. Skölj och torka noggrant. Använd aldrig slipande rengöringsmedel. Rengör regelbundet dörrens tätningslister med vatten och torka av dem noggrant. Låt inte olja eller fett komma i kontakt med tätningslisterna eftersom de kan skadas. Anslut apparaten till elnätet efter rengöringen. TIPS INFÖR SEMESTERN Om du planerar att vara borta en längre tid bör du koppla bort frysen från elnätet, tömma den och rengöra insidan. Lämna dörren öppen för att undvika obehaglig lukt. Om du planerar att vara borta en kortare tid kan du låta frysen vara på som vanligt.

SERVICE Om frysen inte fungerar normalt kan det bero på felaktig installation eller användning och behöver inte betyda att det har uppstått ett fel. För att undvika onödiga och kostsamma servicesamtal föreslår vi att du först läser igenom felsökningsavsnittet. Om den röda lampan lyser eller blinkar är den interna temperaturen för hög. Kontrollera att: • dörren är stängd • termostatratten är rätt inställd (se avsnittet ”Temperaturjustering”) • frysen inte står i närheten av en värmekälla • det inte finns ett tjockt frostlager i det inre utrymmet • luftflödet inte är begränsat. Om kompressorn går hela tiden. Kontrollera att: • omgivningstemperaturen inte är för varm • dörren inte öppnas för ofta. Apparaten är bullrig. Kontrollera att: • frysen står i våg. Apparaten fungerar inte. Kontrollera att: • termostatratten inte står i läge • • det inte är strömavbrott • stickkontakten har god kontakt med uttaget • automatsäkringen inte har utlösts eller en säkring inte har gått • elsladden inte är skadad (se även Anmärkningar). Anmärkningar: Vid byte av en skadad elsladd, kontrollera att den nya sladden kläms fast ordentligt. Om du har följt det här felsökningsavsnittet och frysen fortfarande inte fungerar som den ska, kontakta din återförsäljare eller service. Beskriv felet utförligt och uppge frysens serienummer.
