BRUKSANVISNING DS 175 METABO

Vi intygar att vi tar ansvar för att: bänksliparna med följande typ- och serienummer *1) uppfyller kraven i alla gällande direktiv *2) och standarder *3). Medföljande teknisk dokumentation *4) - se sid. 4.

2. Avsedd användning

Slipmaskinen är avsedd för torr periferislipning av metaller och får bara användas i torra lokaler och för intermittent slipning. Arbetsstycket styrs för hand.

Bandslipen (BS 175) är bara avsedd för torrslipning av metall- och trämaterial med sandpapper.

Torr-/våtslipen (TNS 175) är bara avsedd för slipning av knivar, stämjärn, mejslar, saxar och andra skärverktyg samt för våtslipning av små metallarbetsstycken.

Maskinerna är inte avsedda för slipning av aluminium, magnesium eller andra material som kan orsaka fara genom brand eller explosion.

Inte avsedd för polering.

Maskinen är inte avsedd för slipning av material som kan orsaka fara genom hälsovådligt damm.

Användaren ansvarar för skador som uppstår pga. ej avsedd användning.

Följ gällande föreskrifter för skadeprevention och de medföljande säkerhetsanvisningarna.

Driftläget S2 (30 min) innebär korttidsdrift med en längsta driftstid på 30 min. Efter 30 minuter måste verktyget ställas undan för att svalna.

3. Allmänna säkerhetsanvisningar

Följ anvisningarna i textavsnitten med den här symbolen, så förebygger du personskador och skador på elverktyget!

WARNING! – Läs bruksanvisningen, så är risken mindre för skador.

WARNING – Läs alla säkerhetsvarningar, instruktioner, illustrationer och cifikationer som ingår med detta elverktyg.

Fel som uppstår till följd av att instruktionerna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.

Spara alla varningar och instruktioner för framtida hänvisning. Se till så att dokumentationen följer med elverktyget.

4. Särskilda säkerhetsanvisningar

Följ anvisningarna i textavsnitten med den här symbolen, så förebygger du personskador och skador på elverktyget!

a) Använd inte skadade insatsverktyg. Kontrollera att verktyg som t.ex. slipskivor inte är uppfläkta eller spräckta före varje användning. När du kontrollerat verktyget och satt i det, ser du till att du själv och andra runtomkring inte är inom räckhåll för roterande delar och att maskinen körs på max. varvtal under en minut. Skadade verktyg går oftast sönder vid testet.

b) Det tillåtna varvtalet på insatsverktyget måste vara minst så högt som det högsta varvtal som anges på elverktyget. Tillbehör som roterar med för högt varvtal kan gå sönder och delar kan flyga omkring.

c) Slipa aldrig på slipskivornas sidoytor. Om man slipar på sidoytorna kan slipskivorna spricka och slungas isär.

Slipskivan måste vara avsedd för maskinen. Maximal slipskivediameter och -tjocklek får inte överskridas. Hålet i slipskivan måste passa monteringsflänsen utan spel. Adaptrar eller reduceringshylsor får inte användas.

Hål i slipskivor får inte förstoras.

Skärpning av slipskivor är inte tillåten.

Slipskivor måste monteras felfritt och gå runt utan hinder.

Kontrollera att slipskivorna är intakta innan du använder dem. Genomför en ljudprovning för att detektera sprickor.

Skadade, ej runda resp. vibrerande eller kraftigt korroderade slipskivor får ej användas.

Skadade, orunda eller vibrerande slipskivor får inte användas.

Slipskivor får bara spännas fast med hjälp av den medföljande flänsen. Mellanläggen mellan fläns och slipskiva måste vara tillverkade av ett elastiskt material, t.ex. mjuk papp.

Skydda slipskivorna mot slag, stötar och fett.

Förvara och hantera slipskivorna helt enligt tillverkarens anvisningar.

Ta aldrig i en slipskiva som är i rörelse.

Sprängskyddet (7), arbetsstyckets stöd (8), siktrutan/Ögonskydd (9) och gnistskyddet (10) ska alltid användas på det sätt som krävs för insatsverktyget.

Arbeta bara med skyddskåpor (1) och bandskydd (16) på.

Fäll ned ögonskyddet (9) vid slipning.

Använd slipskivornas periferi när du slipar - inte sidorna på slipskivorna.

SVENSKAsv

Bromsa inte slipskivorna genom att ansätta tryck från sidan.

Det arbetsstycke som ska slipas får inte vara så stort eller så litet att du inte säkert kan hålla det med båda händerna.

Arbeta bara med slipskivorna monterade, så att du minskar risken att komma i kontakt med den roterande spindeln.

Långvarig drift kan leda till höga yttemperaturer.

WARNING

Använd alltid skyddsglasögon, hörselskydd och arbetshandskar. Använd även annan skyddsutrustning, t.ex. lämplig

skyddsklädsel. Tillse att gnistor som uppstår under arbetet inte orsakar faror, t.ex. för användaren eller andra personer, eller att lättantändliga ämnen börjar brinna. Skydda riskområdena med flamsäkra överdrag. Ha lämpligt släckmedel nära till hands om det finns brandrisk.

Vid slipning kan arbetsstycket mycket hett.

Se till så att det inte kommer vatten på maskinens elkomponenter och personer i arbetsområdet.

Nyper slipmedlet, slå av maskinen direkt, låt motorn stanna och dra ur kontakten. Ta reda på orsaken och åtgärda.

Rengör, underhåll och prova maskinen och dess skyddsanordningar med jämna mellanrum. Rengör slipskivs- och bandsliphöljena invändigt då och då. Slipskivor och slipband ska rotera fritt i höljena.

Dra alltid ur kontakten vid inställning, omriggning, skötsel eller reparationer samt om maskinen inte används.

Kontrollera sladden till elverktyget då och då och låt behörig elektriker byta den om den är skadad.

Om du använder förlängningssladd, kontrollera den med jämna mellanrum och byt om den är skadad.

Kontrollera att maskinen inte har några skador: se till så att skyddsanordningar och lätt skadade delar fungerar felfritt och med avsedd funktion innan du använder maskinen. Kontrollera att de rörliga delarna fungerar som de ska och inte kärvar och kontrollera att inga delar är skadade. Alla delar ska vara rätt monterade och uppfylla samtliga driftvillkor för att maskinen ska fungera felfritt. Skadade skyddsanordningar och delar ska repareras eller bytas av behörig verkstad.

Minska belastning genom damm:

genereras vid sandpappersslipning, slipning,

borrning och andra arbeten innehåller kemikalier som kan orsaka cancer, fosterskador eller andra fortplantningsstörningar. Till dessa kemikalier hör bland annat följande:

- Bly av blyhaltig färg.

- Mineraliskt damm i murstenar, cement och andra murmaterial.

- Arsenik och krom i kemiskt behandlat trä.

Den risk som du utsätts för beror på hur ofta du genomför denna typ av arbeten. För att minska belastningen genom dessa kemikalier: Arbeta i ett ordentligt ventilerat område och använd godkänd

skyddsutrustning, t.ex. dammask som utvecklats speciellt för filtrering av mikroskopiska partiklar.

Detta gäller även för damm från andra material, t.ex. vissa trätyper (som ek- eller bokdamm), metaller, asbest. Andra sjukdomar är t.ex. allergiska reaktioner och andningsbesvär. Låt inte damm hamna i din kropp.

Följ gällande bestämmelser för respektive material, personal, arbete och användningsplats (t.ex. regler för olycksförebyggande, avfallshantering).

Samla upp partiklarna på den plats där de uppstår, undvik att de lagras i den omgivande miljön.

Till speciella arbetsuppgifter ska man använda lämpliga tillbehör. På så sätt hamnar färre partiklar okontrollerat i omgivningen.

Anslut lämpligt dammutsug.

Minska dammbelastningen genom att vidta följande åtgärder:

• rikta inte partiklarna från maskinen eller maskinens frånluftsflöde mot dig själv, mot personer i närheten eller mot avlagrat damm,
• använd en utsugsanordning och/eller en luftrenare,
• sörj för god ventilation på arbetsplatsen och dammsug för att hålla rent. Sopning eller luftblåsning kan göra så att damm virvlas upp.
• Dammsug eller tvätta skyddskläder. Kläder ska inte blåsas, slås eller borstas rena.

5. Översikt

Se sid. 2 och sid. 3.

1 Sprängskyddets lock
2 Spännmutter
3 Spännfläns
4 Slipskiva
5 Monteringsfläns
6 Dammsugsstuts
7 Sprängskydd
8 Arbetsstyckets stöd
9 Ögonskydd

10 Gnistskydd

11 Strömbrytare
12 Spak (slipbandsbyte)*
13 Fästskruvar till bandskyddet*
14 Inställningsvred till bandstyrningen*
15 Pil (slipbandets rotationsriktning)*
16 Slipbandsskydd*
17 Fästskruvar till vattenbehållaren*
18 Vattenbehållare*
19 Gummiplugg*
20 Greppyta för transport
* beroende på utförande/ingår inte

6. Före första användning

6.1 Transport

Vid transport ska bordsslipsmaskinen lyftas och bäras från den greppyta (20) som specificeras på sidan 3.

6.2 Elanslutning

Kontrollera först att spänningen och frekvensen som märkskylten anger

överensstämmer med den nätström du ska använda.

Maskinen har skyddsklass I och får därför bara vara ansluten till uttag som är jordade enligt gällande föreskrifter.

Förkoppla alltid en jordfelsbrytare (RCD) med en max. aktiveringsström på 30 mA.

DSD 200, DSD 250 (trefasutförande):

Kontrollera att slipskivorna har rätt rotationsriktning (rotationsriktningen är markerad med pilar på sidan av sprängskydden). Har slipskivorna fel rotationsriktning:dra ur kontakten. Kontakten har två fasstift på en vridbar sockel (fasvändare). Vrid sockeln med en spårskruvmejsel.

6.3 Montera slipanhållen

Montera slipanhållen (8) som bild A, sid. 2 visar.

6.4 Montera gnistskydd och ögonskydd

Montera gnistskydd (10) och ögonskydd (9) som bild B, sid. 2 visar.

6.5 Placera maskinen säkert

Ställ maskinen på ett stabilt arbetsbord. Se till att maskinen står stadigt.

Det går även att skruva fast maskinen (skruvar medföljer inte). Skruva i fästskruvarna i hålen i gummifötterna.

Om maskinen ska monteras på stativ eller väggfäste (se kapitlet tillbehör): skruva fast maskinen.

6.6 Dammsugaranslutning (beroende på utförande)

Har maskinen dammsugaranslutning (6), så kan du ansluta ett utsug som passar bänkslipar.

Anslutningens innerdiameter: 35 mm. Kontrollera att utsuget är ordentligt anslutet och fungerar som det ska innan du slår på.

6.7 Testkörning

Provkör slipmaskinen innan du använder den för första gången.

Provkörning

Innan du använder maskinen för första

gången måste den provköras i ca 5 minuter utan belastning. Då får ingen befinna sig i riskområdet.

7. Användning

7.1 Ställa in slipanhållen

Justera inställningen av slipanhållen (8) då och då för att kompensera för förslitningen av slipskivorna (4).

Stödet för arbetsstycket ska alltid ställas in så att vinkeln mellan stödet och insatsverktyget alltid är större än 85°.

Avständet mellan slipanhåll och slipmedel ska vara så litet som möjligt och aldrig större än 2 mm (se bild C, sid. 2).

När en slipskiva är så sliten att det inte längre går att hålla maximiavständet 2 mm, måste slipskivan bytas.

7.2 Ställa in gnistskydden

Justera inställningen av gnistskydden (10) då och då för att kompensera för förslitningen av slipskivorna (4).

Lossa de 2 skruvarna på gnistskyddet och ställ in läget.

Avståndet mellan gnistskydden och slipskivorna ska vara så litet som möjligt och aldrig större än 2 mm (se bild C, sid. 2)

När en slipskiva är så sliten att det inte längre går att hålla maximiavständet 2 mm, måste slipskivan bytas.

7.3 Slå PÅ/AV

Slå på strömbrytaren (11) (se bild D, sid. 2).

$$ \begin{array}{l} \mathsf {I} = \texttt {P} \texttt {\AA} \ \mathbf {0} = \quad \mathrm{A} \quad \mathrm{V} \ \end{array} $$

DS 125, DS 150: Undvik oavsiktliga starter: slå alltid av strömbrytaren när du drar ut kontakten ur uttaget eller om strömmen går.

Återstartspärr (gäller inte DS 125, DS 150):

Maskinen går av säkerhetsskäl inte igång av sig själv när strömmen kommer tillbaka efter strömavbrott, även om brytaren är PÅ. Slå av och på maskinen igen.

7.4 Torrslipning, bandslipning

• Ställ dig vid slipen.
• Håll arbetsstycket med båda händerna, lägg det på slipanhållen (8) och för an lätt mot torrslipskivan/slipbandet. För arbetsstycket fram och tillbaka, så sliter du jämnt på slipmedlet och får optimal slipfinish.

Du måste ha vatten i träget (18)när du slipar med våtslipskivan. Våtslipskivan ska stå i upp a 1/3 vatten. För hög eller låg vattennivå erkar slipresultatet negativt.

• Ställ dig till vänster om slipen, framför våtslipskivan.
• Håll arbetsstycket med båda händerna och för ned det mot våtslipskivan. Du kan även stödja arbetsstycket mot avsatserna på träget (18) och sedan föra ned det mot våtslipskivan.

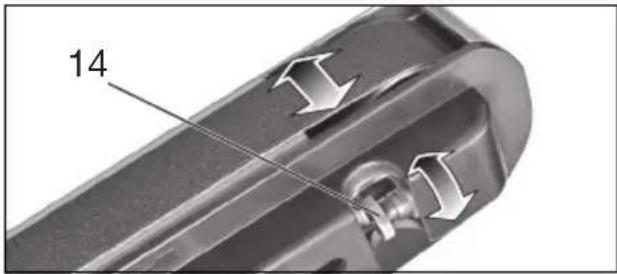

7.6 Ställa in bandstyrningen (bara BS 175)

Dra ut nätkontakten. Dra runt slipbandet för hand. Ställ in slipbandet med vredet (14), så att bandet är centrerat på slipbandsrullen.

SVENSKAsv

14

7.7 Inställning av vinkeln på bandsliparmen (endast BS 175) (se sida 3, fig. E)

• Lösgör skruv på bandsliparmen
• Placera bandsliparm i önskat läge
• Dra fast skruv på bandsliparmen igen

8. Underhåll, rengöring

Rengör, underhåll och prova maskinen och dess skyddsanordningar med jämna mellanrum. Rengör slipskivs- och bandsliphöljena invändigt då och då. Slipskivor och slipband ska rotera fritt i höljena.

Dra alltid ur kontakten vid inställning, rengöring, skötsel eller reparationer.

8.1 Byte av slipskiva

Använd bara originalslipskivor från Metabo.

Det tillåtna varvtal som anges på slipskivorna måste vara lika med eller högre än det astade varvtal som står på maskinens splåt.

Provning av slipskivor:

Häng upp slipskivan i en tråd. Slå lätt på slipskivan med en hård träbit. Felfria slipskivor avger en ren klang. Om klangen är sprucken, dov eller stum är slipskivan skadad.

Använd aldrig skadade slipskivor.

Provkörning

Efter byte av slipskiva måste maskinen provköras i ca 5 minuter utan belastning. Då får ingen befinna sig i riskområdet.

Torrslipskivan:

• Lossa skruvarna till sprängskyddet (1), vrid sprängskyddet (1) och ta av det (bajonettlåsning).

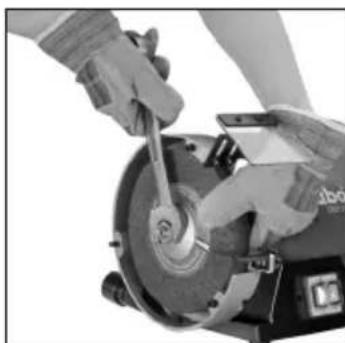

• Håll fast slipskivan (4) som bilden visar. Varning! Risk för skador! Använd arbetshandskar!

- Skruva loss spännmuttern (2) med en fast nyckel. Varning! Vänstergänga på maskinens vänstra

sida, dvs. för att lossa spännmuttern (2) på vänster maskinsida, ska du vrida medurs!

• Ta loss spännflänsen (3) och slipskivan (4).
• Montera den nya slipskivan (4) i omvänd ordningsföljd.
• Sätt på sprängskyddet (1) igen. Dra åt skruvarna ordentligt.
• Ställ in gnistskydd (10) och slipanhåll (8) enligt anvisningarna i avsnitt 7.2 och 7.1.

Byta våtslipskiva (bara TNS 175):

• Töm vattentråget (18): håll en behållare under träget och dra ur gummiproppen (19). Sätt i gummiproppen igen.
• Lossa de 3 skruvarna (17) så pass att du kan ta av träget nedåt.
• Håll slipskivan (4) med ena handen. Varning! Risk för skador! Använd arbetshandskar!
• Skruva loss spännmutternmed en fast nyckel. (Lossa spännmuttern moturs).
• Ta loss spännflänsenoch slipskivan (4).
• Montera den nya slipskivan (4) i omvänd ordningsföljd.
• Sätta på träget (18) igen: Dra åt skruvarna (17) ordentligt. Fyll på rätt vattenvolym i träget (se kapitel 7.5)

8.2 Slipbandsbyte (bara BS 175)

Ta av sidobandskyddet (16): lossa de 2 skruvarna (13), vrid bandskyddet (16) och ta av det (bajonettlåsning).

Fäll ut spaken (12) tills det tar stopp. Det slackar slipbandet så att du kan ta av det från rullarna.

Lägg på det nya slipbandet på rullarna så att rotationsriktningen (pil på insidan av slipbandet) överensstämmer med pilen (15) på sidobandskyddet (16).

Skjut tillbaka spaken (12) till sitt ursprungsläge, så att du spänner slipbandet.

Sätt på sidobandskyddet (16) på de 2 skruvarna (13) och sätt fast det (bajonettlåsning). Dra åt de 2 skruvarna igen.

Ställ in bandstyrningen (se kapitel 7.6).

Slipband, se kapitel 9. (tillbehör).

8.3 Vattentråg (bara TNS 175)

Byt vatten i träget (18) då och då. Håll en behållare under träget och dra ur gummiproppen (19).

Ta av och rengöra träget, se kapitel 8.1. Rengör invändigt med vatten och borste (inte stålborste).

9. Tillbehör

Använd bara Metabo originaltillbehör.

Behöver du tillbehör, kontakta din återförsäljare.

Tala om för återförsäljaren exakt vilket elverktyg du har, så att du får rätt tillbehör.

$$ \begin{array}{l} D = 1 2 5 \mathrm{mm}: \ 3 6 P: \dots 0 9 0 0 0 2 5 1 8 1 \ 6 0 \mathrm{N}: \dots 0 9 0 0 0 2 5 1 9 0 \ D = 1 5 0 \mathrm{mm}: \ 3 6 \mathrm{P}: \dots 6. 3 0 6 3 2 \ \end{array} $$

A Slipskivor ......Best.nr:

$$ \begin{array}{l} D = 1 2 5 \mathrm{mm}: \ 3 6 P: \dots 0 9 0 0 0 2 5 1 8 1 \ 6 0 \mathrm{N}: \dots 0 9 0 0 0 2 5 1 9 0 \ \end{array} $$

$$ \begin{array}{l} D = 1 5 0 \mathrm{mm}: \ 3 6 \mathrm{P}: \dots 6. 3 0 6 3 2 \ \end{array} $$

60 N: 6.30633

D=175 mm:

36P:6.30657

60 N: 6.30656

D=200 mm:

36P:6.30784

60 N: 6.30785

D=250 mm:

36P:6.30636

60 N: 6.30637

Våtslipskiva

D=200 mm:....0900025653

B Stativ Best.nr: 6.23867

C Väggkonsol

Best.nr: 6.23862

D Slipband

3 x P 40 ......0900025777

3×P60 0900025688

3 x P 80 ......0900025696

3 x P 100 .....0900025785

3 x P 120 .....0900025700

3 x P 180 .....0900025807

3 x P 240 .....0900025823

3 x P 400 .....0900025840

Det kompletta tillbehörssortimentet hittar du på www.metabo.com eller i huvudkatalogen.

10. Reparationer

Endast behörig elektriker får reparera elverktyg!

En defekt nätanslutningskabel får endast ersättas med en av metabo:s särskilda original-nätanslutningskablar, som kan beställas från Metabo-service.

Ett elektriskt verktyg från Metabo som kräver reparation ska skickas till Metabo-återförsäljaren. Adresser, se www.metabo.com.

Du hittar reservdelslistor på www.metabo.com.

11. Återvinning

Metaboförpackningarna är 100% återvinningsbara.

Uttjänta elverktyg och tillbehör innehåller en stor andel värdefulla räämnen och plaster som går att återvinna.

Bruksanvisningen är tryckt på klorfritt papper.

Gäller bara EU-länder: släng inte uttjänta elverktyg i hushållssoporna! Enligt EU-direktiv 2012/19/EU om uttjänta el- och

elektronikprodukter samt enligt harmoniserad nationell lag ska uttjänta elverktyg källsorteras för miljövänlig återvinning.

12. Tekniska data

Förklaring till uppgifterna på sid. 4.

Vi förbehåller oss rätten till ändringar pga. den tekniska utvecklingen.

D_ = minsta slipskivediameter

D_max =Maximal slipskivediameter

D_N,max = Maximal våtslipskivediameter d = Skivhålsdiameter

d N =Skivhålsdiameter, vätslipskiva

Bmax = största slipskivetjocklek

A = Slipband (längd x bredd)

n_0 =Varvtal obelastad

v_0 = bandhastighet obelastad

P_1 =märkeffekt

P_2 =uteffekt

M_K =Vältmoment

m = V i k t

Typisk A-viktad ljudnivå:

L_pA =ljudtrycksnivå

L_WA =ljudeffektnivå

L_pAl = Emitterad ljudtrycksnivå

K_^j+1 = onoggrannhet (ljudnivå)

Vid arbete kan ljudnivån överskrida 80 dB(A).

Använd hörselskydd!

Mätvärden är fastställda enligt EN 62841.

\~ Växelström

Utsläppsvärden

Dessa värden medger en bedömning av verktygets utsläpp samt jämförelse med andra eldrivna verktyg. Beroende på förhållandena, verktygets skick och hur verktyget används kan de faktiska värdena vara högre eller lägre. Räkna även med pauser och perioder med lägre belastning. Använd de uppskattade värdena för att ta fram skyddsåtgärder för användaren, t.ex. organisatoriska åtgärder.

Verktyget har kontrollerats med S2 (30 min).

Angivna tekniska data ligger inom tolerans (enligt respektive gällande standard).

SUOMIfi

Alkuperäiset ohjeet

Slå på bryteren (11) (se bilde D, side 2).

$$ \begin{array}{c c c c c c c c c c c} \mathbf {l} = & \text {I} & \text {n} & \text {n} & \text {k} & \text {o} & \text {b} & \text {I} & \text {i} & \text {n} & \text {g} \ \mathbf {0} = & \text {U} & \text {t} & \text {k} & \text {o} & \text {b} & \text {I} & \text {i} & \text {n} & \text {g} \end{array} $$

7.7 Innstilling av vinkelen på bändsliperarmen (kun BS 175) (se s. 3, fig. E)

Kontroll av slipeskiver:

D_max = maksimal diameter på slipeskiven

D_N,max=maksimal diameter på våtslipeskiven d=hulldiameter på spiveskiven

d_N =hulldiameter på vätslipeskiven Bmax=maksimal tykkelse slipeskive

Bor aldrig i slibeskiver.

Slå aldrig på slibeskiver.

7.5 Vådslibning (kun TNS 175)

7.7 Indstilling af vinklen på bändsliberarmen (kun BS 175) (se side 3, ill. E)

• Løsn skruen på båndsliberarmen
• Bring båndsliberarmen i den ønskede position
• Stram skruen på bändsliberarmen igen
