Märke	SMEG
Modell	KDC91XE3
Produkttyp	Köksfläkt
Användning	Hushåll
Mått (L x P x H)	90 x 50 x 60-100 cm (uppskattning)
Vikt	15 kg (uppskattning)
Strömförsörjning	220-240 V / 50 Hz
Motoreffekt	250 W (uppskattning)
Antal hastigheter	3
Belysning	1 lampa 4 W, sockel E14, 220-240 V
Lamptyp	DRBB/F-4-220-240-E14-35/100 DE
Fettfilter	Metall, diskmaskinstvättbart
Kolfilter	Aktivt kol, utbytbart (ej tvättbart)
Rengöringsfrekvens fettfilter	Varannan månad
Bytesfrekvens kolfilter	Var 4:e månad
Luftutloppsdiameter	Minst 120 mm
Minsta säkerhetsavstånd	650 mm ovanför spishällen
Material	Rostfritt stål (troligen)
Kontroller	Tryckknappar (belysning, 3 hastigheter)
Installation	Väggmontering, kanal diam. 120 mm
Elklass	Klass I (jordning obligatorisk)
Barnsäkerhet	Användning från 8 år under uppsikt

Vanliga frågor - KDC91XE3 SMEG

Vilket är det minsta säkerhetsavståndet mellan fläkten och spishällen?

Minsta säkerhetsavståndet är 650 mm. Om spishällens manual anger ett större avstånd måste detta följas.

Hur rengör man fettfiltren på fläkten?

Fettfiltren är av metall och kan diskas i diskmaskin eller för hand med milt rengöringsmedel. De bör rengöras var andra månad (eller oftare vid intensiv användning).

När ska kolfiltret bytas?

Aktivt kolfilter går inte att tvätta och bör bytas ut ungefär var 4:e månad, eller oftare vid intensiv användning.

Kan jag använda fläkten med en gasspis?

Ja, förutsatt att säkerhetsavståndet på 650 mm hålls och att rummet har tillräcklig ventilation för att förhindra återflöde av förbränningsgaser.

Vad gör jag om nätsladden är skadad?

Sladden måste bytas av tillverkaren, dess serviceverkstad eller en kvalificerad tekniker för att undvika fara. Använd inte apparaten med skadad sladd.

Kan barn använda fläkten?

Apparaten kan användas av barn över 8 år under uppsikt av vuxen. Barn får inte leka med apparaten eller utföra rengöring utan uppsikt.

Vilken typ av glödlampa ska användas för fläktens belysning?

Använd en lampa på 4 W med sockel E14, spänning 220-240 V. Rekommenderad ILCOS-kod är DRBB/F-4-220-240-E14-35/100 DE.

Hur installerar jag fläkten korrekt?

Installationen ska utföras av en kompetent tekniker. Elanslutningen kräver jordning. Avluftningskanalen måste ha en diameter på minst 120 mm och vara så kort som möjligt.

Kan fläkten användas i recirkulationsläge?

Ja, om den är utrustad med ett kolfilter (medföljer eller tillval beroende på modell). Luften filtreras och återförs till rummet.

Hur undviker man brandrisk med fläkten?

Flambera aldrig mat under fläkten. Rengör fettfiltren regelbundet (varannan månad) och byt kolfiltret (var 4:e månad). Övervaka fritöser för att undvika överhettning av olja.

BRUKSANVISNING KDC91XE3 SMEG

För din säkerhet och korrekt funktion av apparaten ber vi dig läsa denna bruksanvisning noggrant innan apparaten installeras och tas i bruk. Förvara alltid denna bruksanvisning tillsammans med apparaten, så att du kan lämna över den till ev. ny äga-re. Det är viktigt att användarna känner till apparatens samtliga funktions- och säkerhetsegenskaper.

⚠️ Anslutningen av elkablar- na ska utföras av en behö- rig tekniker.

• Tillverkaren ansvarar inte för eventuella skador som orsakas av felaktig installation eller användning.
• Min. säkerhetsavständ mellan spishällen och köksfläkten är 650 mm (vissa modeller kan installeras på en lägre höjd; se avsnittet gällande drift- och installationsmått).
• Om installationsanvisningarna för gasspishällen anger ett större avständ än det ovan angivna, måste det beaktas.
• Kontrollera att nätspänningen motsvarar den som anges på märkplåten inuti köksfläkten.
• Det är nödvändigt att installera frånskiljare i det fasta el-systemet i enlighet med ka-

beldragningsbestämmelserna.

• För apparater i klass I, säkerställ att bostadens elsystem har en lämplig jordanslutning.
• Anslut köksfläkten till imkanalen med ett rör med min. diameter på 120 mm. Sträckan där matos avleds ska vara så kort som möjligt.
• Följ gällande lagstiftning angående utsugning av luft.
• Anslut inte köksfläkten till rökgaskanaler för förbränningsrök från värmepannor, öppna spisar o.s.v.
• Om köksfläkten används i kombination med andra apparater som inte är eldrivna (t.ex. gasdrivna apparater), ska du sörja för tillräcklig ventilation av lokalen för att förhindra returflöde av förbränningsgas. När köksfläkten används i kombination med andra apparater som inte är eldrivna, får lokalens negativa lufttryck inte överskrida 0,04 mbar för att förhindra att rök sugs tillbaka in i lokalen via köksfläkten.
• Luftutsläppet får inte ske genom en rökgaskanal som används av gasdrivna eller andra bränsledrivna apparater.
• Om elkabeln skadas, ska den bytas ut av tillverkaren eller av en servicetekniker.
• Anslut stickkontakten till ett lättillgängligt vägguttag som är i överensstämmelse med gällande bestämmelser.

- Följ noggrant föreskrifterna från de lokala myndigheterna när det gäller de tekniska och säkerhetsmässiga åtgärder som ska vidtas för avledning av rök.

WARNING: Ta bort skyddsfilmen innan du installerar köksfläkten.

- Använd endast skruvar och beslag som är lämpliga för köksfläkten.

WARNING: Om det inte in- stalleras skruvar eller fästanordningar som överensstämmer med dessa anvisningar kan det leda till risk för elektrisk stöt.

- Titta inte direkt med optiska instrument (kikare, förstoringsglas o.s.v.).

- Flambera inte under köksfläkten. Det finns risk för eldsvåda.

- Denna apparat får användas av barn (över 8 år), personer med nedsatt fysisk, sensorisk eller mental funktionsförmåga eller personer som saknar erfarenhet eller kunskap om hur den används, underförutsättning att de övervakas av någon som kan ansvara för deras säkerhet eller som har lärt dem hur apparaten används på ett säkert sätt och gjort dem medvetna om riskerna. Barn får inte leka med apparaten. Rengöring och underhåll som ska utföras av användaren får inte utföras av barn utan tillsyn av en vuxen.

- Håll barn under uppsikt så att de inte leker med apparaten.

- Denna apparat får inte användas av personer (inkl. barn) med nedsatt fysisk, sensorisk eller mental funktionsförmåga eller personer som saknar erfarenhet eller kunskap om hur den används, om de inte övervakas och instrueras.

De åtkomliga delarna kan bli mycket varma under användningen av spisar, matlagningsapparater o.dyl.

- Rengör och/eller byt ut filtren efter den angivna tidsperioden (brandrisk). Se avsnitt Underhåll och rengöring.

- Lokalen måste ha lämplig ventilation när köksfläkten används samtidigt med andra apparater som använder gas eller andra bränslen (gäller inte apparater som endast släpper ut luft i lokalen).

- Symbolen på apparaten eller emballaget anger att apparaten inte får hanteras som hushållsavfall. Den ska i stället lämnas in på en uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att apparaten hanteras på rätt sätt bidrar du till att förebygga eventuella negativa miljö- och hälsoeffekter som kan uppstå om apparaten bortskaffas som vanligt avfall. För ytterligare upplysningar om återvinning av apparaten bör du kontakta lokala myndighe-

ter, sophämtningstjänsten eller affären där du köpte apparaten.

- "Vid byte mot halogenlampor får enbart självskyddande volframhalogenlampor eller självskyddande metallhalidlampor användas."

2. ANVÄNDNING

• Köksfläkten har uteslutande konstruerats för hushållsbruk för att avlägsna matos i köket.
• Använd aldrig köksfläkten för andra ändamål än vad den är konstruerad för.
• Se till att det aldrig uppkommer höga lågor under köksfläkten när den är igång.
• Justera lågans styrka så att den endast vidrör kokkärlets botten och inte slickar utmed dess sidor.
• Fritöserna ska kontrolleras hela tiden under användningen. Den överhetta-de oljan kan ta eld.

3. RENGÖRING OCH UNDERHÅLL

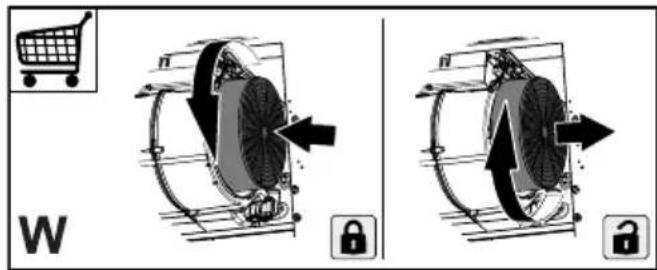

- Filtret med aktivt kol kan varken diskas eller regenereras. Filtret ska by-

tas ut cirka var 4:e månad eller oftare vid mycket intensiv användning (W).

- Fettfiltren ska rengöras varannan månad eller oftare vid mycket intensiv användning. De kan diskas i diskmaskin (Z).

- Rengör köksfläkten med en fuktig trasa och ett milt flytande rengöringsmedel. - För utvändig och invändig rengöring av fläkten, undvik alkoholhaltiga eller silikonhaltiga produkter.

Om produkten eller en av dess delar är i rostfritt stål, använd specifika ej skrapande produkter för rengöringen och följ slipningslinjerna för rengöringen.

4. MANÖVERDON

Knapp	Funktion
L	Slår på och av belysningsanläggningen vid maximal ljusstyrka.
V1	Slår på och av fläktmotorn vid den första hastigheten.
V2	Slår på motorn vid den andra hastigheten.
V3	Slår på motorn vid tredje hastigheten.

5. BELYSNING

Lampa Effekt (W)	Uttag Spänning	(V) Dimension	ion (mm)	ILCO	S-kod
	4 E14 220	-240 107x37	DRBB/F-4-220	-240-E14-35/100
