KDC91XE3 - Okap kuchenny SMEG - Bezpłatna instrukcja obsługi

Marka	SMEG
Model	KDC91XE3
Typ produktu	Okap kuchenny
Zastosowanie	Domowe
Wymiary (S x G x W)	90 x 50 x 60-100 cm (szacunkowo)
Waga	15 kg (szacunkowo)
Zasilanie	220-240 V / 50 Hz
Moc silnika	250 W (szacunkowo)
Liczba prędkości	3
Oświetlenie	1 lampa 4 W, trzonek E14, 220-240 V
Typ lampy	DRBB/F-4-220-240-E14-35/100 DE
Filtr tłuszczowy	Metalowy, zmywalny (zmywarka)
Filtr węglowy	Węgiel aktywny, wymienny (niezmywalny)
Częstotliwość czyszczenia filtra tłuszczowego	Co 2 miesiące
Częstotliwość wymiany filtra węglowego	Co 4 miesiące
Średnica wylotu powietrza	120 mm min.
Minimalna odległość bezpieczeństwa	650 mm nad płytą grzejną
Materiał	Stal nierdzewna (prawdopodobnie)
Sterowanie	Przyciski (oświetlenie, 3 prędkości)
Instalacja	Ścienna, przewód średnica 120 mm
Klasa elektryczna	Klasa I (wymagane uziemienie)
Bezpieczeństwo dzieci	Użytkowanie od 8 lat pod nadzorem

Często zadawane pytania - KDC91XE3 SMEG

Jaka jest minimalna odległość bezpieczeństwa między okapem a płytą grzejną?

Minimalna odległość bezpieczeństwa wynosi 650 mm. Jeśli instrukcja płyty grzejnej określa większą odległość, należy jej bezwzględnie przestrzegać.

Jak czyścić filtry tłuszczowe okapu?

Filtry tłuszczowe są metalowe i można je myć w zmywarce lub ręcznie neutralnym detergentem. Należy je czyścić co 2 miesiące (lub częściej w przypadku intensywnego użytkowania).

Kiedy należy wymienić filtr węglowy?

Filtr z węglem aktywnym nie nadaje się do mycia i należy go wymieniać mniej więcej co 4 miesiące, lub częściej w przypadku intensywnego użytkowania.

Czy mogę używać okapu z kuchenką gazową?

Tak, pod warunkiem zachowania odległości bezpieczeństwa 650 mm i zapewnienia odpowiedniej wentylacji pomieszczenia, aby uniknąć cofania się gazów spalinowych.

Co zrobić, jeśli przewód zasilający jest uszkodzony?

Przewód musi zostać wymieniony przez producenta, jego serwis lub wykwalifikowanego technika, aby uniknąć zagrożenia. Nie należy używać urządzenia z uszkodzonym przewodem.

Czy dzieci mogą używać okapu?

Urządzenie może być używane przez dzieci powyżej 8 lat pod nadzorem osoby dorosłej. Dzieci nie powinny bawić się urządzeniem ani czyścić go bez nadzoru.

Jaki typ żarówki zastosować do oświetlenia okapu?

Użyj lampy 4 W z trzonkiem E14, napięcie 220-240 V. Zalecany kod ILCOS to DRBB/F-4-220-240-E14-35/100 DE.

Jak prawidłowo zainstalować okap?

Instalacja powinna być przeprowadzona przez wykwalifikowanego technika. Połączenie elektryczne wymaga uziemienia. Przewód odprowadzający musi mieć średnicę co najmniej 120 mm i być jak najkrótszy.

Czy okap może być używany w trybie recyrkulacji?

Tak, jeśli jest wyposażony w filtr węglowy (dostarczony lub opcjonalny w zależności od modelu). Powietrze jest wówczas filtrowane i zawracane do pomieszczenia.

Jak uniknąć ryzyka pożaru z okapem?

Nigdy nie flambirować potraw pod okapem. Regularnie czyścić filtry tłuszczowe (co 2 miesiące) i wymieniać filtr węglowy (co 4 miesiące). Pilnować frytkownic, aby uniknąć przegrzania oleju.

INSTRUKCJA OBSŁUGI KDC91XE3 SMEG

Dla zapewnienia własnego bezpieczeństwa oraz prawidłowego działania urządzenia, przed przystąpieniem do instalacji oraz użytkowania prosimy uważnie przeczytać poniższą instrukcję obsługi. Instrukcję obsługi należy trzymać zawsze w pobliżu urządzenia, a w przypadku odsprzedaży przekazać ją razem z urządzeniem osobom trzecim. Ważne jest, aby wszyscy użytkownicy znali sposób działania oraz zasady bezpieczeństwa urządzenia.

⚠️ Podłączenie kabli powin- no być wykonane przez wykwalifikowanego tech- nika.

• Producent nie ponosi odpowiedzialności za ewentualne szkody powstałe na skutek niewłaściwie wykonanej instalacji lub nieprawidłowego użytkowania.
• Minimalna bezpieczna odległość pomiędzy płytą kuchenna a okapem wynosi 650 mm (niektóre modele można instalować niżej; patrz punkt na temat wymiarów roboczych i instalacji).
• Jeśli instrukcje dotyczące instalacji płyty kuchennej gazowej podają większą odległość

niż wspomniana, należy to wziąć pod uwagę.

• Sprawdzić, czy napięcie sieciowe odpowiada wskazanemu na tabliczce znamionowej, przymocowanej wewnątrz okapu.
• Wyłączniki sekcyjne należy zainstalować w instalacji stacjonarnej, zgodnie z przepisami dotyczącymi systemów okablowania.
• W przypadku urządzeń Klasy I, sprawdzić czy domowa sieć zasilająca jest wyposażona w odpowiedni układ uziemiający.
• Podłączyć okap do przewodu kominowego rurą o średnicy co najmniej 120 mm. Przebieg rury odprowadzającej dymypowinien być jak najkrótszy.
• Należy przestrzegać wszystkich przepisów regulujących kwestię odprowadzania powietrza.
• Nie podłącać okapu wyciągowego do przewodów kominowych odprowadzających spaliny (np. z kotłów, kominków, itp.).
• Jeżeli okap używany jest w połączeniu z urządzeniami nieelektrycznymi (np. gazowymi), należy zagwarantować odpowiedni poziom wentylacji w pomieszczeniu, aby zapobiec powrotowi odprowadzanych dymów. Jeżeli okap używany jest w połączeniu z urządzeniami, które nie są zasilane prądem elektrycznym, podciśnienie w po-

mieszczeniu nie może przekraczać 0,04 mbar, aby uniknąć powrotu dymów z okapu do wnętrza pomieszczenia.

- Nie należy odprowadzać powietrza przewodem wykorzystywanym do odprowadzania dymów z urządzeń spalino- wych zasilanych gazem lub innymi paliwami.

- Jeżeli kabel zasilający ulegnie uszkodzeniu, musi być wymieniony przez producenta lub technika centrum serwisowego.

- Wtyczkę należy podłączyć do gniazdka spełniającego wymogi obowiązujących przepisów, znajdującego się w łatwo dostępnym miejscu.

- W odniesieniu do kwestii technicznych oraz bezpieczeństwa, należy ściśle przestrzegać obowiązujących przepisów miejscowych dotyczących odprowadzania dy-mów.

OSTRZEŻENIE: przed przystąpieniem do instalacji okapu, usunąć folię ochronną.

- Używać wyłącznie śrub oraz elementów montażowych odpowiednich dla danego oka-pu.

OSTRZEŻENIE: instalacja śrub lub elementów mocujących wykonana niezgodnie z poniższymi wskazówkami może stwarzać ryzyko porażenia prądem.

- Nie patrzeć na nie bezpośrednio przez przyrządy optyczne (lornetka, szkło powiększające...).

- Nie flambirować potraw pod okapem: może to być przyczyną pożaru.

- Urządzenie może być używa- ne przez dzieci w wieku powy- żej 8 lat oraz osoby o ograni- czonych zdolnościach psy- chicznych, fizycznych i zmy- slowych lub z niedostatecz- nym doświadczeniem i wie- dzą na temat jego działania, pod warunkiem że są nie- ustannie nadzorowane i zo- stały poinstruowane w kwestii bezpiecznej obsługi urządze- nia oraz wynikających z tego zagrożeń. Należy pilnować, aby dzieci nie bawiły się urzą- dzeniem. Czyszczenie i kon- serwacja urządzenia nie po- winny być wykonywane przez dzieci, chyba że są one nad- zorowane.

- Dzieci należy nadzorować w celu upewnienia się, że nie bawią się urządzeniem.

- Urządzenie nie może być używane przez osoby (w tym dzieci) o ograniczonych zdolnościach psychicznych, fizycznych i zmysłowych lub bez wystarczającego doświadczenia lub wiedzy na te-mat jego działania, chyba że zostały poinstruowane i są nieustannie nadzorowane.

Osiągalne części mogą się bardzo rozgrzać w trakcie używania ich razem z urządzeniami przeznaczonymi do gotowania.

• Wyczyścić i/lub wymienić filtry po upływie określonego czasu (ryzyko pożaru). Patrz punkt Konserwacja i czyszczenie.
• Jeżeli okap używany jest jednocześnie z urządzeniami spalającymi gaz lub inne paliwa, w pomieszczeniu należy zapewnić odpowiednią wentylację (nie dotyczy urządzeń, które odprowadzają wyłącznie powietrze obecne w pomieszczeniu).
• Ten symbol umieszczony na produkcie lub na jego opakowaniu oznacza, że nie można go usuwać jako zwykłego odpadu pochodzącego z gospodarstwa domowego. Zużyty produkt należy przekazać do centrum zbiórki odpadów specjalizującego się w recyklingu komponentów elektrycznych i elektronicznych. Utylizując produkt w sposób właściwy, przyczyniasz się do zapobiegania ewentualnym ujemnym wpływom na środowisko naturalne oraz na zdrowie ludzi, które mogłyby powstać w wyniku niewłaściwej utylizacji. Szczegółowe informacje na temat recyklingu tego produktu można uzyskać w urzędzie miasta, lokalnych instytucjach zajmujących się likwi-

dacją odpadów lub w sklepie, w którym produkt został zakupiony.

- „W przypadku wymiany na żarówki halogenowe, używać wyłącznie żarówek halogenowych wolframowych lub żarówek halogenkowych metalicznych.”

2. UŻYTKOWANIE

• Okap został zaprojektowany wyłącznie do użytku domowego, do eliminacji zapachów kuchennych.
• Okapu nie należy używać do celów innych niż te, do których jest on przeznaczony.
• Nigdy nie pozostawiać włączonego dużego płomienia pod okapem, kiedy jest on uruchomiony.
• Intensywność płomienia należy regulować w taki sposób, aby znajdował się wyłącznie pod naczyniem do gotowania i nie wystawał po jego bo-kach.
• Nie zostawiać frytkownic bez nadzoru podczas używania: rozgrzany olej może się zapalić.

3. CZYSZCZENIE I KONSERWACJA

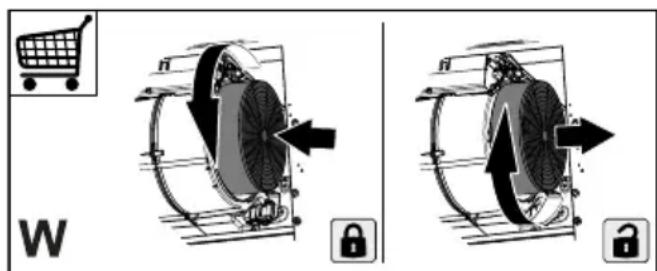

- Filtra węglowego nie można myć ani regenerować, lecz trzeba go wymieniać mniej więcej co 4 miesiące użytkowania lub częściej, jeśli jest używany bardzo intensywnie (W).

- Filtry przeciwtłuszczowe należy czy- ścić co 2 miesiące użytkowania lub częściej, jeżeli są używane bardzo in-

tensywnie. Można je myć w zmywar- ce do naczyń (Z).

- Czyścić okap wilgotną ściereczką i neutralnym płynem do mycia.

- Do czyszczenia zewnętrznej i we- wnętrznej strony okapu unikać stoso- wania produktów zawierających alkohol lub silikon.

Jeśli produkt lub jedna z jego części jest wykonana ze stali nierdzewnej, używać specjalnych produktów nieściernych, a podczas czyszczenia śledzić satynowe linie wykończenia.

4. POLECENIA

Przycisk Funkcja
L	Włącza i wyłącza system oświetleniowy z maksymalną intensywnością.
V1	Włącza i wyłącza silnik zasysania z pierwszą prędkością.
V2	Włącza silnik na drugiej prędkości.
V3	Włącza silnik na trzeciej prędkości.

5. OŚWIETLENIE

Lampka Moc (W) Gniazdo Napięcie (V) Rozmiar (mm) Kod IL COS
	4 E14 220	240	107 x 37	DRBB/F-4-220-240	E14-35/100
