BRUKSANVISNING Dolceclima 12 HP WiFi OLIMPIA SPLENDID

2.6.a - Användning som avfuktare 14

3 - ANVÄNDNING AV APPARATEN....14

3.1 - SYMBOLER OCH KNAPPAR PÅ MANÖVERPANELEN.... 15
3.2 - KNAPPAR PÅ FJÄRRKONTROLLEN 16
3.3 - ANVÄNDNING AV FJÄRRKONTROLLEN 17

3.3.a - Isättning av batterier 17
3.3.b - Byte av batterier....17
3.3.c - Fjärrkontrollens läge 17

3.4 - ÄNVÄNDNING AV APPARATEN....18

3.4.a - Förberedande moment 18
3.4.b - Påslagning/avstängning av apparaten....18

3.5 - AUTO-LÄGE (Automatiskt) 18
3.6 - KYLLÄGE (COOL) 18
3.7 - TURBO-KYLLÄGÉ 19
3.8 - AVFUKTNINGSLÄGE (DRY) 19
3.9 - VENTILATIONSLÄGE (FAN) 19
3.10 - UPPVÄRMNINGSLÄGÈ (HÉAT) (endast för modeller med värmepump) 19
3.11 - TIMER-LÄGE 20

3.11.a Programmerad påslagning....20
3.11.b Schemalagd avstängning....20

3.12 - ANDRA FUNKTIONER 21

3.12.a - SILENT-funktion (tystgående)....21
3.12.b - SLEEP-funktion 21
3.12.c - FOLLOW ME-funktion....21
3.12.d - Inställning av mättenhet för temperaturen 22
3.12.e - Short Cut-funktion....22
3.12.f - Auto-Restart....22
3.12.g - Wi-Fi 22

3.13 - TRANSPORT AV KLIMATANLÄGGNINGEN 22
3.14 - KONTROLL AV LUFTFLÖDETS RIKTNING....23

4 - UNDERHÅLL OCH RENGÖRING....23

4.1 - RENGÖRING....23

4.1.a - Rengöring av apparaten och fjärrkontrollen 23
4.1.b - Rengöring av sugfiltret 23
4.1.c - Råd för energibesparing 24

4.2 - UNDERHALL 24

4.2.a - Avledning av kondensvatten 24
4.2.b - Felkoder 25

5 - TEKNISKA DATA....25

6 - PROBLEM OCH MÖJLIGA ÅTGÄRDER....26

0 - WARNINGSTEXTER

0.1 - ALLMÄN INFORMATION

Vi vill framför allt tacka dig för att ha valt en av våra produkter.

0.2 - SYMBOLER

De piktogram som beskrivs i följande kapitel gör det möjligt att snabbt och på ett enhetligt sätt tillhandahålla nödvändig information för en korrekt användning av maskinen under säkra förhållanden.

0.2.1 - Redaktionella piktogram

	Indikerar att detta dokument måste läsas igenom noggrant innan apparaten installeras och/eller används.
	Indikerar att detta dokument måste läsas igenom noggrant innan något underhållsoch/eller rengöringsarbete utförs.
	Indikerar att det kan finnas ytterligare information i bifogade handböcker.
	Indikerar att det finns information tillgänglig i användarhandboken eller i installationshandboken.
	Indikerar att servicepersonalen måste hantera apparaten i enlighet med installationshandboken.
	Indikerar att apparaten använder lättantändligt kylmedel. Om kylmedlet läcker ut och exponeras för en yttre antändningskälla finns det risk för brand.
	Signalerar till den berörda personalen att den beskrivna manövern medför en risk för elstöt om den inte utförs i enlighet med säkerhetsföreskrifterna.
	Signalerar till den berörda personalen att den beskrivna manövern medför en risk för fysisk skada om den inte utförs i enlighet med säkerhetsföreskrifterna.
	Signalerar till den berörda personalen att den beskrivna manövern medför en risk för brännskador till följd av kontakt med mycket varma komponenter, om den inte utförs i enlighet med säkerhetsföreskrifterna.
[IMAGE]	Avsnitten som föregås av denna symbol innehåller mycket viktig information och föreskrifter, särskilt vad gäller säkerheten. Försummelse att respektera detta kan medföra följande:- fara för operatörernas säkerhet- upphörande av den avtalsenliga garantin- avböjande av ansvar från tillverkarens sida.
[111]	Signalerar åtgårder som absolut inte får utföras.
	Signalerar till den berörda personalen att det är förbjudet att täcka över apparaten för att undvika överhettning.

0.3 - ALLMÄNNA WARNINGSTEXTER

NÄR ELEKTRISK UTRUSTNING ANVÄNDS MÅSTE ALLTID DE GRUNDLÄGGANDE SÄKERHETSBESTÄMMELSERNA FÖLJAS FÖR ATT MINSKA RISKERNA FÖR BRAND, ELSTÖTAR OCH PERSONOLYCKOR, INKLUSIVE FÖLJANDE:

För att förhindra eventuella skador på kompressorn fördröjs varje start med 3 minuter i förhållande till den senaste avstängningen.

Reserverat dokument i enlighet med tillämplig lag med förbud för reproduktion eller överföring till tredje part utan ett uttryckligt godkännande från företaget OLIMPIA SPLENDID. Maskinerna kan undergå uppdateringar och därmed ha andra detaljer än de som framställs, utan att det därför äventyrar betydelsen av texterna i denna handbok.
2. Läs noga igenom denna handbok innan ni gpr vidare med någon typ av manöver (installation, underhåll, användning) och följ noggrant det som beskrivs i varje enskilt kapitel.
3. Förvara denna handbok och håll den i gott skick för all framtida konsultation.

1. Efter att ha avlägsnat emballaget ska ni försäkra er om att apparaten är i fullgott skick. Förpackninfsmaterialet får inte lämnas inom räckhåll för barn eftersom de kan utgöra en fara för dem.

2. TILLVERKAREN ÅTAR SIG INGET ANSVAR FÖR PERSONSKADOR ELLER SKADA PÅ FÖREMÅL TILL FÖLJD AV EN FÖRSUMMELSE ATT IAKTTA BESTÄMMELSERNA I DENNA HANDBOK.

3. Tillverkaren förbehåller sig rätten att när som helst göra ändringar på modellerna, oaktat de väsentliga egenskaper som beskrivs i denna handbok.

7 Underhållet av luftkonditioneringsutrustning som den här kan vara farligt eftersom det finns köldmediegas under tryck och strömförande elektriska komponenter inuti denna apparat.

Därför får alla underhållsingrepp (med undantag för rengöring av filtren) endast utföras av auktoriserad, kvalificerad personal.

1. Installationer som inte utförs i linje med de varningar som anges i denna handbok och användning utanför de föreskrivna temperaturgränserna gör att garantin ogiltigförklaras.

2. Löpande underhåll av filter och allmän utvändig rengöring kan även utföras av användaren eftersom det inte innebär några svåra eller farliga moment.

3. Under montering och vid varje underhållsingrepp måste de säkerhetsförebyggande åtgärder som anges i denna handbok, och på de dekaler som anbringats inuti eller på maskinen, iakttas. Dessutom måste alla de skyddsåtgärder som ges av sunt förnuft och de säkerhetsbestämmelser som gäller på installationsplatsen följas.

1. Vid utbyte av komponenter får endast originalreservdelar från OLIMPIA SPLENDID användas.

1. Om apparaten förblir oanvänd under en längre tid, eller ingen vistas i det luftkonditionerade rummet, för att undvika olyckor, är det lämpligt att koppla bort strömförsörjningen.

1. Använd inte flytande eller frätande rengöringsmedel för att rengöra apparaten, spreja inte vatten eller andra vätskor på apparaten eftersom de kan skada plastkomponenterna eller till och med orsaka elektriska stötar.

1. Blöt inte ner enheten och fjärrkontrollen. Det kan leda till kortslutning eller brand.

1. Vid felfunktion (till exempel: onormalt ljud, dålig lukt, rök, onormal temperaturökning, elektrisk dispersion osv.) ska apparaten omedelbart stängas av och kontakten ska

SV - 3

dras ut ur nätuttaget.

För eventuell reparation ska ni endast vända er till tekniska servicecentrum som är godkända av tillverkaren och begära att de använder originalreservdelar. Försummelse att iaktta det som indikerats ovan kan äventyra apparatens säkerhet.

1. Lämna inte luftkonditioneraren igång under längre perioder om luftfuktigheten är hög och om dörrar och fönster är öppna.

Fuktigheten kan kondenseras och blöta ner eller skada inredningen.

1. Dra inte ur strömkontakten medan enheten är i funktion. Det finns risk för brand eller elstötar.

2. Ställ inte tunga eller varma objekt ovanpå apparaten.

3. Innan apparaten elansluts ska ni försäkra er om att uppgifterna på märkskylten motsvarar de som gäller för nätförsörjningen. Nätuttaget måste vara jordat Skylten (20) är placerad på sidan av apparaten (bild 2).

4. Installera apparaten enligt tillverkarens instruktioner. En felaktig installation kan orsaka skador på personer, djur eller föremål men tillverkaren kan inte hållas ansvarig för dessa.

5. Om uttaget och apparatens kontakt inte är kompatibla ska uttaget bytas ut mot ett annat lämpligt uttag av kvalificerad fackpersonal, som ska säkerställa att kablarnas tvärsnitt för uttaget är lämpliga för apparatens absorberade effekt. I allmänhet avråder vi från att använda adaptrar och/eller förlängningssladdar. Om det skulle vara oundvikligt att använda dem ska de uppfylla säkerhetskraven och deras strömbelastningsförmåga (A) får inte vara lägre än apparatens maximala kapacitet.

6. Denna apparat är inte avsedd att användas med hjälp av en extern timer eller med ett separat fjärrkontrollsystem.

7. Använd alltid apparaten enbart i vertikalt läge.

8. Täpp inte till- och frånluftsgallren på något sätt.

9. För in inte främmande objekt i till- och frånluftsgallren eftersom det finns risk elstötar, brand eller skada på apparaten.

10. Använd inte apparaten:

- med våta eller fuktiga händer, - barfota.

1. Dra inte i själva nätkabeln eller apparaten för att dra ut kontakten ur nätuttaget.

2. Använd inte apparaten under direkt solljus eller mycket nära en värmekälla som en kamin, värmeledning eller värmeelement (bild 3)

3. Använd inte enheten i närheten av gasapparater (bild 3)

4. Placera alltid apparaten på ett stabilt, plant och jämnt underlag.

5. Lämna ett fritt utrymme på minst 30 cm runt apparatens sidor och 20 cm på baksidan och minst 30 cm ovanför apparaten (bild 1).

6. Placera inte enheten i närheten av ett eluttag (bild 4)

7. Nätuttaget ska vara lättåtkomligt för att enkelt kunna dra ut kontakten i ett nödläge.

8. Rör inte vid stickkontakten med våta händer.

9. Böj inte och trassla inte in, dra i eller skada nätkabeln.

10. Dra inte nätkabeln under mattor, täcken eller gångmattor. Placera ut kabeln i områden där ingen passerar för att undvika att personer kan snubba över den.

11. Dra ut kabeln när enheten inte används under en längre tidsperiod och/eller när ingen är hemma.

12. Använd inte apparaten i särskilt fuktiga miljöer (badrum, kök osv.).

13. Använd inte apparaten utomhus eller på blöta underlag. Undvik att hålla ut vätskor över apparaten. Använd inte apparaten i närheten av tvättställ eller kranar.

14. Sänk inte ner apparaten i vatten eller andra vätskor.

15. Rengör apparaten med en fuktig trasa. Använd inte polermedel eller slipande material. För rengöring av filtren, se det särskilda avsnittet.

16. Den vanligaste orsaken till överhettning är beläggningar av damm eller ludd i apparaten. Avlägsna denna typ av ansamlingar regelbundet genom att koppla från enheten och dra ut kontakten och därefter dammsuga gallren.

17. Använd inte apparaten i miljöer med betydande temperaturändringar eftersom det kan bildas kondens inuti apparaten.
18. Installera apparaten minst 2 meter från andra elektroniska apparater (tv, radio, dator, dvd-enhet osv.) för att undvika störningar (Bild 6).
19. Använd inte apparaten om det nyligen har sprutats insektsbekämpningmedel i lokalen eller om det finns rökelse som är tänd, kemiska ångor eller oljerester.
20. Använd inte apparaten utan korrekt insatta filter.
21. Nedmontering, reparation eller rekonstruktion av en icke behörig person kan leda till allvarliga skador och ogiltigförklara tillverkarens garanti.
22. Använd inte apparaten vid feller vid dåligt funktion, om kabeln eller kontakten är skadade eller om den fallit ned eller skadats på något sätt. Stäng av apparaten, dra ut kontakten ur eluttaget och se till att den kontrolleras av kvalificerade fackmän.
23. Montera inte ned och utför inte heller ändringar på apparaten.
24. Det är oerhört farligt att reparera apparaten på egen hand.
25. Om ni bestämmer er för att inte längre använda denna typ av apparat, råder vi er att ta den ur drift och klippa sönder nätkabeln efter att ha dragit ut kontakten ur nätuttaget. Vi råder er dessutom att oskadliggöra de delar av apparaten som skulle kunna utgöra en risk, särskilt för barn som kan tänkas leka med apparaten ur bruk.
26. För avfrostningsprocessen och för rengöring av apparaten får inga andra verktyg än de som rekommenderats av tillverkaren användas.
27. Apparaten är utrustad med ett värmeskydd som skyddar det elektroniska kortet vid övertemperatur. Om det här skyddet utlöses ska kontakten dras ut ur eluttaget och sedan ska ni vänta till dess att apparaten har svalnat helt och hållet (minst 20÷30 minuter). Därefter kan ni sätta in kontakten i eluttaget igen och starta om apparaten. Om apparaten inte startar om ska ni dra ut kontakten ur eluttaget och kontakta ett servicecentrum.
    Säkringarnas typ och egenskaper: T; 3,15A; 250VAC
28. Den här apparaten kan endast anslutas till en strömförsörjning med systemimpedans som inte överstiger 0,421 Ω. Rådfråga vid behov elverket för information om systemets impedans.

0.4 - FÖRUTSEDD ANVÄNDNING

• Klimatanläggningen ska endast användas för produktion av varm* eller kall luft eller för avfuktning (efter val) med det enda syftet att få en bekväm temperatur i omgivningen.
• Denna apparat är endast avsedd för hushållsbruk eller liknande.
• En felaktig användning av anläggningen med eventuella skador som förorsakas på personer, föremål eller djur fritar OLIMPIA SPLENDID från allt ansvar.

0.5 - RISKZONER

- Klimataggregaten får inte installeras i miljöer där det finns lättantändlig gas, explosiv gas, i mycket fuktiga omgivningar (kemtvättar, växthus osv.), eller i lokaler där det finns andra maskiner som genererar en stark källa till värme, i närheten av en källa med saltvatten eller svavelhaltigt vatten.

Använd INTE gas, bensin eller andra lättantändliga vätskor i närheten av klimatanläggningen.

- Använd endast de komponenter som levererats med apparaten (se avsnitt 1.1). Användning av icke standarddelar kan leda till vattenläckage, elstötar, brand och skador på föremål.

Denna produkt ska endast användas i enlighet med de specifikationer som indikeras i denna handbok. En annan användning än den som specificerats kan leda till allvarliga olyckor.

TILLVERKAREN ÅTAR SIG INGET ANSVAR FÖR PERSONSKADOR ELLER SKADA PÅ FÖREMÅL TILL FÖLJD AV EN FÖRSUMMELSE ATT IAKTTA BESTÄMMELSERNA I DENNA HANDBOK.

* Endast för versionen med värmepump

0.6 - WARNINGAR FÖR KYLGASEN R290

1. APPARATEN INNEHÄLLER R290-GAS (BRÄNNBARHETSKLASS A3)
2. APPARATEN SKA LAGRAS I EN VÄL VÊNTILERAD LOKAL VARS MÄTT MOTSVARAR MÄTTEN SOM SPECIFICERAS FÖR APPARATENS ANVÄNDNING.
3. APPARATEN MÅSTE INSTALLERAS, ANVÄNDAS OCH FÖRVARAS I ETT RUM MED STÖRRE GOLVYTA ÄN SE TABELLEN.

Gasmängd R290 i kg (se apparatens dataetikett)	0,180	0,190	0,200	0,210	0,220	0,230	0,240	0,250	0,260
Minsta storlek på rummet för användning och magasinering ( m^2 )	9	10	10	11	11	12	12	12	13

1. DENNA APPARAT INNEHÄLLER EN MÄNGD R290 KÖLDMEDIEGAS SOM ÄR LIKA MED DEN SOM ANGES PÅ APPARATENS DATAETIKETT.

2. APPARATEN MÅSTE FÖRVARAS IETT RUM UTAN FÖREKOMST AV KONTINUERLIGT FUNGERANDE ANTÄNDNINGSKÄLLOR (TILL EXEMPEL: ÖPPNA LÅGOR, GASELDADE APPARATER ELLER ELDRIVNA VÄRMARE).

3. Ta inte hål i eller bränn enheten.

4. Tänk på att köldmedier kan vara luktfria.

5. R290 är en köldmediegas som uppfyller europeiska miljödirektiv. Borra inte i någon del av köldmediekretsen.

6. Använd inga medel för att påskynda avfrostningsprocessen eller för rengöring, förutom de som rekommenderas av tillverkaren.

7. Vid avfrostning och rengöring av apparaten, ska man inte använda andra verktyg än de som rekommenderas av tillverkaren.

8. Om apparaten installeras, används eller förvaras i ett oventilerat utrymme, måste rummet utformas för att förhindra ansamling av köldmedieläckor på grund av elektriska värmeelement, spisar eller andra antändningskällor.

9. Följ nationella gasföreskrifter.

10. Håll ventilationsöppningarna fria från hinder.

11. Enheten måste förvaras på ett sådant sätt att mekanisk skada undviks.

12. Varje person som arbetar på eller inom en köldmediekrets måste ha ett giltigt certifikat som styrker den personens kompetens att hantera köldmedier på ett säkert sätt, i enlighet med en bedömningsspecifikation som erkänns av branschen.

13. Underhåll bör endast utföras enligt apparattillverkarens rekommendationer. Underhåll

och reparationer som kräver hjälp av annan specialiserad personal måste utföras under överinseende av en person som är kompetent i användningen av brandfarliga köldmedier.

1. TRANSPORT AV UTRUSTNING SOM INNEHÄLLER BRANDFARLIGA KÖLDMEDIER

Se transportbestämmelserna.

1. MÄRKNING AV UTRUSTNINGEN MED SYMBOLER

Se lokala föreskrifter.

1. AVFALLSHANTERING AV UTRUSTNING SOM ANVÄNDER BRANDFARLIGA KÖLDMEDIER

Se nationella bestämmelser.

1. LAGRING AV UTRUSTNING/ENHETER

Förvaringen av utrustningen måste följa tillverkarens anvisningar.

1. FÖRVARING AV FÖRPACKAD (EJ SÅLD) UTRUSTNING

Förpackningen ska vara konstruerad så att mekanisk skada på utrustningen inuti den inte orsakar förlust av köldmediet.

Det maximala antalet delar av utrustningen som kan lagras tillsammans beror på lokala bestämmelser.

22. UNDERHÄLLSINFORMATION

a) Områdeskontroller

Innan man börjar arbeta på system som innehåller brandfarliga köldmedier ska säkerhetskontroller utföras för att säkerställa att risken för antändning är minimal. laktta följande försiktighetsåtgärder för att utföra eventuella reparationer av köldmediesystemet innan du använder det.

b) Arbetets utförande
Arbetet ska utföras under kontroll för att minimera risken för närvaro av brandfarlig gas eller ånga under dess utförande.

c) Allmänt arbetsområde

All underhållspersonal och andra operatörer som finns i arbetsområdet ska instrueras i den typ av arbete som utförs. Undvik att arbeta i trånga utrymmen. Området kring arbetsområdet ska vara ett avgränsat område. Se till att området är säkert tack vare kontroll av brandfarligt material.

d) Kontrollera om det finns köldmedium

Området måste kontrolleras med en lämplig köldmediedetektor före och under arbetet för att säkerställa att operatören är medveten om närvaron av potentiellt brandfarlig atmosfär. Se till att läcksökningsutrustningen är lämplig för användning med brandfarliga köldmedier, det vill säga att den är gnistfri, ordentligt förseglad eller egensäker.

e) Förekomst av brandsläckare

I händelse av att något hett arbete måste utföras på kylutrustningen eller på någon del som hör till den, ska lämplig brandsläckningsutrustning finnas till hands. Förvara alltid en brandsläckare med torrt pulver eller CO2 nära laddningsområdet.

f) Frånvaro av brandfarliga källor

Ingen verksamhetsutövare som utför arbeten på kylsystemet som innebär exponering av rörledningar som innehåller eller har innehållit brandfarligt köldmedium får använda någon brandfarlig källa på ett sådant sätt att det kan orsaka brand eller explosion. Alla möjliga brandfarliga källor, inklusive cigarettrökning, måste hållas tillräckligt långt borta från installations-, reparations-, borttagnings- och kasseringsplatsen, under vilken brandfarligt köldmedium kan släppas ut i det omgivande utrymmet. Innan arbetet påbörjas ska området kring utrustningen undersökas för att säkerställa att det inte finns några brandfarliga element eller risker för antändning. Använd signalering mot rök.

Se till att installationsområdet är utomhus eller tillräckligt ventilerat innan du startar systemet eller utför något hett arbete. Ventilationsgraden ska finnas under hela den period som bearbetningen pågår. Ventilationen måste på ett säkert sätt kunna dispergera eventuellt utsläppt köldmedium och helst föra ut det externt i atmosfären.

h) Kontroller på kylutrustningen

När elektriska komponenter byts ut måste de vara lämpliga för användning och överensstämma med de angivna specifikationerna. Tillverkarens riktlinjer för underhåll och assistans ska alltid respekteras. Om du är osäker, kontakta tillverkarens tekniska service för hjälp. Följande kontroller ska utföras på installationer som använder brandfarliga köldmedier: Kontrollera att storleken på lasten överensstämmer med dimensionerna i rummet där de delar som innehåller köldmediet är installerade; att systemet och ventilationsöppningarna fungerar korrekt och att de inte är blockerade; om du använder en köldmediekrets, kontrollera om det finns köldmedium i den sekundära kretsen; att märkningen på maskinen fortsätter att vara synlig och läsbar. Oläsbara markeringar och skyltar måste vara korrekta; att kylrör och -komponenter är installerade på en plats där det är osannolikt att de utsätts för något ämne som kan fräta på komponenter som innehåller köldmedium, såvida inte sådana komponenter är gjorda av i sig korrosionsbeständigt material eller är ordentligt skyddade mot korrosion.

i) Kontroller av elektriska apparater

Reparation och underhåll av elektriska komponenter måste innefatta initiala säkerhetskontroller och komponentinspektioner. I händelse av ett fel som kan äventyra säkerheten, ska du inte strömsätta kretsen förrän den har åtgärdats på ett adekvat sätt. Använd en tillfällig passande lösning om felet inte kan lösas omedelbart men funktionen måste fortsätta. Denna situation måste rapporteras till ägaren av utrustningen så att alla parter är informerade. Inledande säkerhetskontroller inkluderar: kontroll av att kondensatorerna är urladdade - denna kontroll måste utföras i säkert läge för att undvika gnistor-; kontroll av att spänningsförande elektriska komponenter och ledningar inte exponeras vid laddning, återställning eller tömning av systemet; kontroll av jordanslutningens kontinuitet.

23. REPARATION AV FÖRSEGLADE KOMPONENTER

a) Under reparationen av förseglade komponenter måste all strömförsörjning kopplas bort från utrustningen som du måste arbeta med innan du tar bort eventuella förseglade käpor etc. Om det är absolut nödvändigt att låta elströmmen vara på i utrustningen under reparationer, måste en permanent fungerande läcksökningsanordning placeras i den mest kritiska punkten för att varna operatören om en potentiellt farlig situation.

b) Var särskilt uppmärksam på följande för att säkerställa att kåpan inte ändras på ett sätt som påverkar säkerhetsnivån vid arbete på elektriska komponenter.

Detta inkluderar skador på kablar, för stort antal anslutningar, uttagsplintar som inte överensstämmer med originalspecifikationerna, skador på packningar, felaktig montering av kabelförskruvningar, etc. Se till att utrustningen är säkert monterad. Se till att packningarna eller tätningsmaterialen inte har försämrats på ett sådant sätt att de inte längre kan förhindra att brandfarlig atmosfär tränger in. Reservdelarna måste överensstämma med tillverkarens specifikationer.

Användning av silikontätningsmedel kan hämma effektiviteten hos vissa typer av läckagedetekteringssystem. Egensäkra komponenter behöver inte isoleras innan man arbetar på dem.

24. REPARATION AV EGENSÄKRA KOMPONENTER

Applicera inte någon induktiv belastning och permanent kapacitet på kretsen utan att se till att den inte överskrider den maximala spänning och ström som tillåts för den använda utrustningen. De egensäkra komponenterna är de enda som kan drivas under spänning i närvaro av en brandfarlig atmosfär. Testsystemet måste ha rätt strömstyrka. Byt endast ut komponenterna med de reservdelar som specificeras av tillverkaren. Andra delar än de som anges kan orsaka att köldmediet antänds i atmosfären efter en läcka.

25. KABLAGE

Kontrollera ledningarna med avseende på slitage, korrosion, övertryck, vibrationer, vassa kanter eller andra negativa miljöeffekter. När du kontrollerar, tänk också på effekterna av åldrande eller konstanta vibrationer som orsakas av element som kompressorer eller fläktar.

26. DETEKTERING AV BRANDFARLIGA KÖLDMEDIER

Använd under inga omständigheter potentiella antändningskällor för att detektera köldmedieläckor. Använd inte hydroxylflammor (eller något annat detektionssystem som använder öppen låga).

27. METODER FÖR DETEKTERING AV LÄCKAGE

Följande läckagedetekteringsmetoder anses vara acceptabla för system som innehåller brandfarliga köldmedier. Använd elektroniska läckagedetektorer för brandfarliga köldmedier, även om känsligheten kanske inte är tillräcklig eller om de kan behöva omkalibreras. (Detekteringsutrustningen måste kalibreras i ett område utan köldmedium.) Säkerställ att detektorn inte är en potentiell källa till förbränning och att den är lämplig för den kylvätska som används. Läckagedetektionsutrustningen måste ställas in på en procentandel av LFL av köldmediet och måste kalibreras med avseende på det använda köldmediet och lämplig procentandel gas (maximalt 25 %) bekräftas. Läcksökningsvätskor kan användas med de flesta köldmedier, men användningen av rengöringsmedel som innehåller klor måste undvikas eftersom klor kan reagera med köldmediet och göra så att kopparören korroderas. Vid misstanke om läckage ska alla öppna lågor avlägsnas/släckas. Om ett köldmedieläckage som kräver svetsning upptäcks, återvinn allt köldmedium från systemet eller isolera det (genom avständningsventiler) i en del av systemet på avständ från läckan. Syrefritt kväve (OFN) måste därför släppas ut i systemet före och under svetsprocessen.

28. BORTTAGNING OCH TÖMNING

Använd konventionella procedurer när du arbetar på köldmediekretsen för reparationer eller av någon annan anledning. Trots detta är det viktigt att bästa praxis respekteras eftersom brandfarlighet måste beaktas. Observera följande procedur:

• Avlägsna kylvätskan
  • Avlufta kretsen med inert gas
  • Töm
• Avlufta åter med inert gas
• Öppna kretsen genom att snitta eller via hårdlödning.

Köldmedieladdningen måste återställas i lämpliga återvinningscylindrar. Rengör systemet med OFN för att göra enheten säker. Det kan vara nödvändigt att upprepa det här förfarandet flera gånger. Använd inte tryckluft eller syre för denna åtgård.

Rengöringen måste slutföras genom att fylla vakuumet i systemet med OFN och fortsätta att fylla det tills arbetstrycket uppnås, sedan sprida OFN i atmosfären och slutligen återställa systemet till ett vakuumtillständ. Upprepa processen tills det inte finns mer köldmedium kvar inuti systemet. När den sista OFN-laddningen används måste systemet bringas till atmosfärstryck för att kunna användas. Denna åtgärd är absolut nödvändig om svetsoperationer ska utföras på rören. Se till att vakuumpumpens utlopp inte är nära någon antändningskälla och att ventilation är tillgänglig.

29. LASTNINGSFÖRFARANDEN

Utöver konventionella lastningsprocedurer, följ följande krav.

Se till att kontaminering av olika köldmedier inte uppstår när utrustningen laddas. Rören bör vara så korta som möjligt för att minimera mängden köldmedium inuti dem. Cylindrarna ska hållas i vertikalläge. Se till att kylsystemet är jordat innan du fyller på med köldmedium.

Märk systemet när det har laddats (om det inte har gjorts ännu).

Var mycket noga med att inte överbelasta kylsystemet. Testa trycket med OFN innan du laddar om systemet. Utför läckagetestet på systemet vid slutet av lastningen men före driftsättning. Det är nödvändigt att utföra ett ytterligare läckagetest innan man lämnar installationsplatsen.

30. DRIFTURTAGANDE

Innan denna procedur utförs är det viktigt att teknikern är bekant med utrustningen och alla dess komponenter. Det anses vara god praxis att återvinna alla köldmedier på ett säkert sätt. Innan du utför denna åtgård, ta ett prov på oljan och kylmedlet om en analys är nödvändig innan det uppsamlade kylmedlet återanvänds. Det är viktigt att elektricitet finns tillgänglig innan denna procedur påbörjas.

a) Bekanta dig med utrustningen och dess funktion.
b) Isolera systemet elektriskt.
c) Innan du utför denna procedur, se till att:
- All personlig skyddsutrustning är tillgänglig och används på rätt sätt
- Uppsamlingsförfarandet alltid övervakas av en behörig person
- Atervinningsutrustningen och cylindrarna uppfyller tillämpliga standarder.

- Den mekaniska hanteringsutrustningen finns tillgänglig vid behov för att hantera köldmediecylindrarna

d) Töm kylsystemet om möjligt.

e) Om vakuumtillständ inte kan uppnås, använd ett grenrör så att köldmediet kan avlägsnas från de olika systemdelarna.

f) Se till att cylindern är placerad på vägen innan återställningen utförs.

g) Starta återställningsmaskinen och kör i enlighet med tillverkarens instruktioner.

h) Överbelasta inte cylindrarna. (Högst 80 % av vätskeladdningsvolymen).

i) Överskrid inte cylinderns maximala arbetstryck, inte ens tillfälligt.

j) När cylindrarna har fyllts på rätt sätt och processen har slutförts, se till att cylindrarna och utrustningen omedelbart avlägsnas från installationsplatsen och att alla avstängningsventiler är stängda.

k) det uppsamlade kylmedlet får inte fyllas på i ett annat kylsystem såvida den inte rengjorts och kontrollerats.

31. ETIKETTERING

Utrustningen måste vara märkt för att indikera att den har tagits ur drift och tömts på köldmediet. Datummärk och signera etiketten. Se till att det finns etiketter på utrustningen som visar att den innehåller brandfarligt köldmedium.

32. ÅTERSTÄLLNING

När man tar bort köldmedium från ett system, oavsett om det är för underhåll eller avveckling, anses det vara god praxis att avlägsna alla köldmedier på ett säkert sätt. När köldmediet överförs till cylindrarna, se till att endast cylindrar som är lämpliga för återvinning av köldmedium används. Se till att rätt antal cylindrar finns tillgängliga för att lagra den totala systemladdningen. Alla cylindrar som ska användas är konstruerade för återvunnet köldmedium och märkta för det (d.v.s. specialcylindrar för återvinning av köldmedium). Cylindrarna måste vara utrustade med en övertrycksventil och de tillhörande avstängningsventilerna måste vara i perfekt skick. Tomma återvinningscylindrar bör sättas under vakuum och, om möjligt, kylas före återvinning. Återvinningsutrustningen måste vara fullt fungerande och innehålla en uppsättning instruktioner angående densamma och lämplig för återvinning av brandfarliga köldmedier. Dessutom måste en uppsättning kalibrerade vågar vara tillgängliga och fullt fungerande. Rören ska vara försedda med hermetiska anslutningar med frånkoppling i perfekt skick. Innan du använder återvinningsmaskinen, kontrollera att den är i tillfredsställande funktionsskick, att den har underhållits på rätt sätt och att alla tillhörande elektriska komponenter är förseglade för att förhindra antändning om köldmediet släpps ut. Rådfråga tillverkaren om du är osäker. Det återvunna köldmediet måste returneras till sin leverantör i rätt återvinningscylinder och med relevant avfallsöverföringsanmärkning. Blanda inte köldmedier i återvinningsenheter och särskilt inte i cylindrar. Om kompressorerna eller kompressoroljorna behöver tas bort, se till att de har tömts till en acceptabel nivå för att säkerställa att det inte finns kvar brandfarligt köldmedium i smörjmedlet. Tömningsprocessen måste utföras innan kompressorn återlämnas till leverantörer. Använd endast elektriska kylsystem på kompressorstommen för att påskynda den här processen. Ta bort olja ur ett system på ett säkert sätt.

1 - BESKRIVNING AV APPARATEN

1.1 - LISTA ÖVER KOMPONENTER SOM LEVERERAS MED ENHETEN (bild 5)

Apparaten förpackas enskilt i kartongemballage.

Emballaget kan transporteras för hand av två personer eller lastas på en transportvagn.

Magasinera emballaget enskilt, stapla det inte.

1. Slang på 1,5 m.
2. Terminaltransportör för fönster
3. Fläns för installation i glas eller i väggen (endast för versioner där det förutses)

4. Förslutningslock på fläns (endast för versioner där det förutses)

5. Sugkopp för fönster

6. Användar- och underhällshandbok
7. Fjärrkontroll
8. Kondensavloppsrör (endast avfuktningsläge)

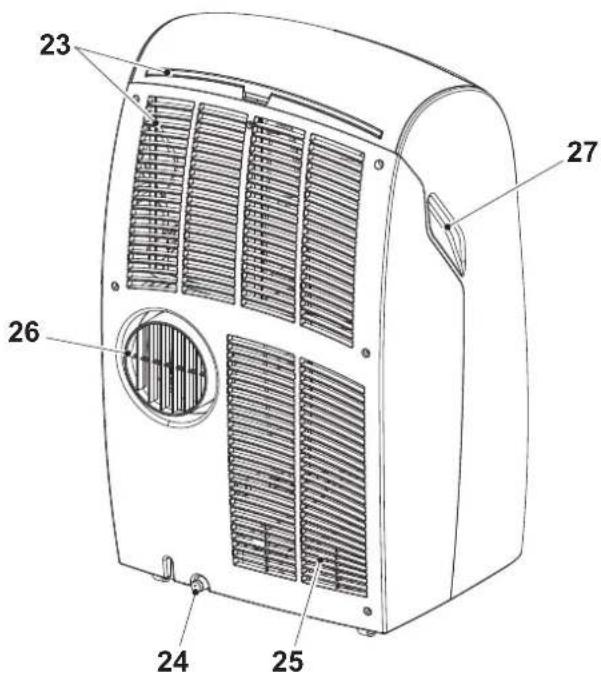

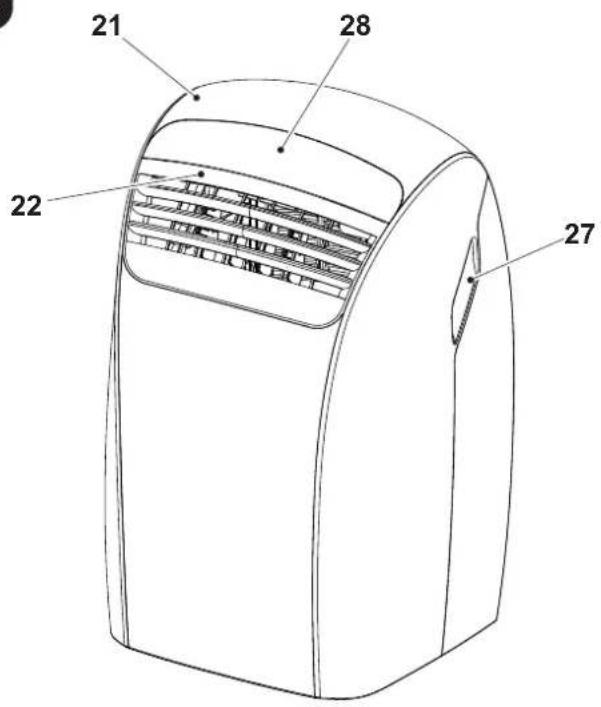

1.2 - IDENTIFIERING AV HUVUDDELAR (bild A)

1. Manöverpanel
2. Luftutloppsgaller
3. Luftfilter med galler

4. Lock för avtappning av kondensvatten (anslut till ett avlopp för funktion i värmepumpen, endast HP-modell)

5. Luftintag

6. Luftuttag
7. Förskjutningshandtag
8. IR-mottagare fjärrkontroll

A

21 28 22 27

23 27 26 24 25

2 - INSTALLATION

2.1 - TRANSPORT AV KLIMATANLÄGGNINGEN

- Transport och förflyttning av apparaten ska göras i vertikalt läge.

Vid transport i horisontellt läge ska ni vänta minst en timme innan ni startar om den.

- Innan du flyttar eller transporterar apparaten ska du tömma kondensvattnet helt enligt beskrivningen i avsnitt 4.2.a

WARNINGAR

sport av klimatanläggningen på känsliga golv (t.ex. trägolv):

• Töm ut allt kondensvatten helt.

- Var extra försiktig under förflyttningar av klimatanläggningen eftersom hjulen kan lämna märken i golvet. Även om hjulen är i styvt material och rullar, kan de skadas vid användning eller vara smutsiga.

Vi rekommenderar att ni kontrollerar att hjulen är rena och löper förflyttning.

2.2 - WARNINGSTEXTER

Försummelse att iaktta det som indikeras nedan kan leda till skada på apparaten.

a. Installera klimatanläggningen på plana, stabila underlag och på golvet.

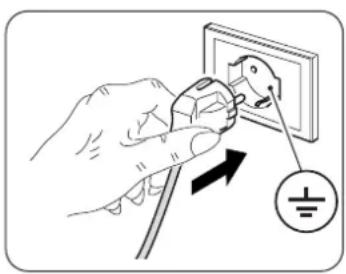

b. Anslut endast klimatanläggningen till jordade eluttag.
c. Se till att gardiner eller andra föremål inte blockerar luftintagsfiltren (Bild 7).
d. Säkerställ att det finns ett minimiavständ på 20-30 cm mellan klimatanläggningen och objekten intill (bild 1).
e. När apparaten sätts igång ska ni alltid vara noga med att se till att det inte finns några hinder för luftintag eller luftutlopp.
f. Klimatanläggingen ska användas i lokaler avsedda för tvättstuga.
g. Installera endast klimatanläggningen i torra lokaler.
i. Rengör luftfiltren minst en gång i veckan.

h. Klimatanläggningen får inte sättas igång i närvaro av farliga material, ångor eller vätskor.

Klimatanläggningen ska installeras i en lämplig omgivning.

Vi rekommenderar att reducera solljuset med hjälp av spjäljalusier, gardiner, persienner och att hålla dörrar och fönster stängda.

a. Placera luftkonditioneringen framför ett fönster eller en fransk dörr.
b. Sätt in slangens terminal (1) på apparatens luftutlopp (26) som visas i bild 8.
C. Vik terminaltransportören (2) runt sig själv och för in den i slangen (1) (bild 9).
d. Placera terminalen (2) så att luften kommer ut till utsidan (bild 10)

Förläng endast röret så långt det behövs, så att lufttransportören förblir stängd mellan ramens dörrar. (Fig.10)

2.4 - FAST INSTALLATION

Luftkonditioneringen kan även installeras med fasta hål i glaset eller på väggen.

Luftflödet får inte hindras av skyddsgaller eller annat.

Alla skydd måste ha en total luftpassagedel på minst 140 cm².

a. Borra ett hål med en diameter på 135 mm i glaset eller väggen på en höjd från golvet mellan 300 och 1350 mm (bild 11).
b. Placera flänsen (3) i hålet i väggen och markera borrpunkterna. (Fig.12)
c. Ta bort flänsen (3) och borra 6 mm hål. (Fig.13)
d. Sätt in pluggarna i hålen (10). (Fig.13)
e. Placera flänsen (3) i hålet i väggen och fäst den med tre skruvar (11). (Fig.13)
f. Sätt in slangens terminal (1) på apparatens luftutlopp (26) som visas i bild 8.
g. Anslut den andra änden av den slangen (1) till flänsen (3) (bild 14).
h. Ta bort slangen (1) från flänsen (3) och förslut den senare med pluggen (4) när apparaten inte är i drift (bild 15).

2.5 - ELEKTRISK ANSLUTNING

Apparaten är utrustad med en nätkabel med kontakt. Innan klimatanläggningen ansluts ska ni försäkra er om att:

• Spännings- och frekvensförsörjningsvärdena följer det som specificeras i uppgifterna på märkskylten som finns på apparaten.
• Försörjningsledningen är utrustad med en effektiv jordanslutning och är av korrekt dimension för klimatanläggningens maximala absorption.
• Det ska finnas en lämplig omnipolär brytare kopplad till apparatens nätförsörjning i enlighet med de nationella installationsbestämmelserna.
• Apparaten försörjs endast via ett uttag som är kompatibelt med den medföljande kontakten.

WARNINGAR

eventuellt byte av nätkabeln ska endast utföras av behörig teknisk service från Olimpia Splendid eller av personal med liknande kompetens.

2.6 - DRÄNERING

Beroende på hur apparaten används måste kondensatavloppsslangen anslutas.

2.6.a - Användning som avfuktare

För en korrekt användning av apparaten, gör så här (bild 21):

a. Avlägsna locket (24).
b. För in slangen (8) i kopplingen.

Se till att utloppsslangens ände (8) placeras över ett avloppsgaller eller i en behållare. läkerställ att slangen (8) inte är tilltäppt.

3 - ANVÄNDNING AV APPARATEN

Klimatanläggningens funktioner kan väljas med både via fjärrkontrollen och manöverpanelen på klimatanläggningen.

Mottagandet av den valda funktionen bekräftas genom att summern avger ett "bip"-ljud.

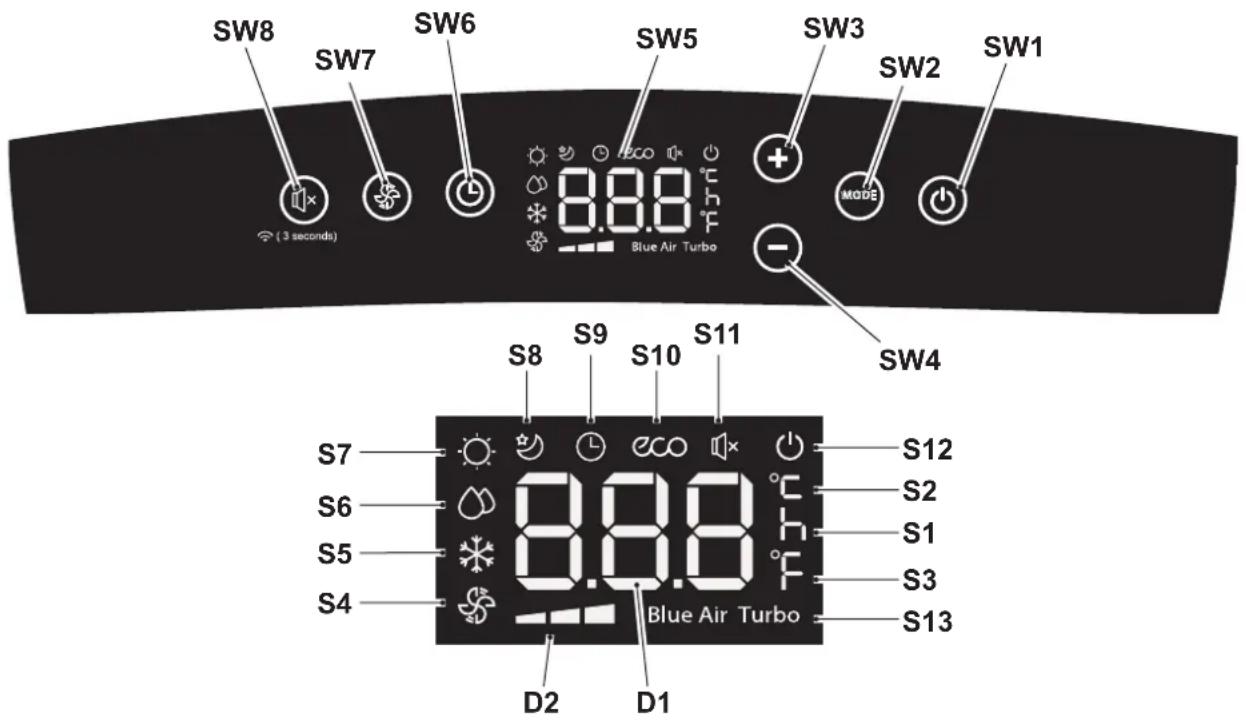

3.1 - SYMBOLER OCH KNAPPAR PÅ MANÖVERPANELEN (bild B)

B

SW8 SW7 SW6 SW5 SW3 SW2 SW1 (3 seconds) 8.8.0 °F Blue Air Turbo S8 S9 S10 S11 SW4 S7 S6 S5 S4 8.8.0 °F Blue Air Turbo D2 D1 S12 S2 S1 S3 S13

• SW1: ON/Standby.
  • SW2: Val av driftsläge

ECO - Blue air (auto) =>

=> endast fläkt =>
=> avfuktning =>
=> uppvärmning

(endast aktivt i versionen med värmepump) =>

kylning =>

=> turbo-kylning => ...

• SW3: Temperaturökning/fördröjning
  • SW4: Temperaturminskning/fördröjning
• SW5: Display
• SW6: Bekräftelse/annullering fördröjning av påslagning/avstängning av enhet
  • SW7: Val av fläktens hastighet

Minimihastighet

- SW8: Val av "SILENT"-funktionen (tystgående)/Wi-Fi-sökning

• D1: Inställd temperatur/Tidrelä
• D2: Fläktens hastighetsindikering (se "SW7")

• S1: Tidsindikator
• S2: Temperaturindikator °C
• S3: Temperaturindikator F
• S4: Funktionsläge endast för fläkt
• S5: Kylläge
• S6: Avfuktningsläge
- S7: Uppvärmningsläge (endast aktivt i versionen med värmepump)
• S8: Viloläge
- S9: Tidrelä-läge (programmerad påslagning/avstängning)
• S10: Automatiskt läge (ECO)
• S11: Tystående funktion aktiv
• S12: Indikator om att enheten är elförsörjd
• S13: Turbo-funktion

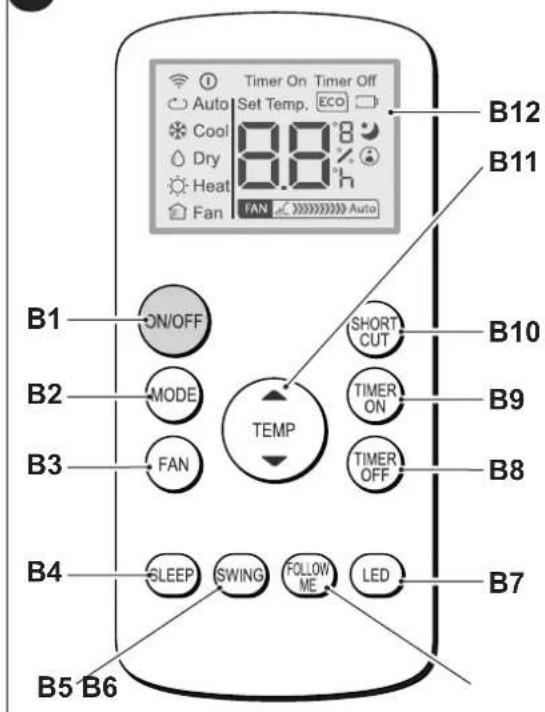

3.2 - FJÄRRKONTROLLENS KNAPPAR (Bild C)

C

Timer On Timer Off Auto Set Temp. ECO Cool 8.8° Dry Heat Fan FAN Auto B12 B11 ON/OFF SHORT CUT B10 B2 MODE TEMP TIMER ON B9 B3 FAN TIMER OFF B8 B4 SLEEP SWING FOLLOW ME LED B7 B5 B6

D16 D1 D15 D14 D13 Timer On Timer Off Auto Set Temp. ECO D2 D3 D4 D5 D6 Cool Dry Heat Fan 8.8 h FAN Auto D7 D12 D11 D10 D9 D8

• B1: På/av-knapp: påslagning/avstängning av apparaten

• Symbolen ⏻ (D1) tänd: apparat i drift
• Symbolen ⏻ (D1) släckt: apparat i standby-läge

• B2: Val av driftsläge

AUTO (AutomatiSK) ECO =>

=> kylning =>

=> avfuktning =>

=> uppvärmningsläge (endast aktivt i versionen med värmepump) =>

=> endast fläkt => ...

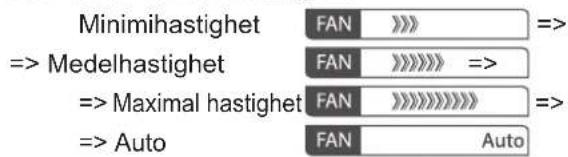

• B3: Val av fläktens hastighet

• B4: Aktivering av VILOLÄGE (PÅ/AV)
• B5: INAKTIVERAD
• B6: Aktivera/inaktivera funktionen FOLLOW ME
• B7: Aktivera/inaktivera displayen på maskinens manöverpanel
• B8: Inställning av enhetens programmerade avstängning
• B9: inställning av enhetens programmerade

påslagning

• B10: Kortkommando (SHORT CUT)
• B11: Temperaturökning ▲

Temperaturminskning ▼

• B12: Display

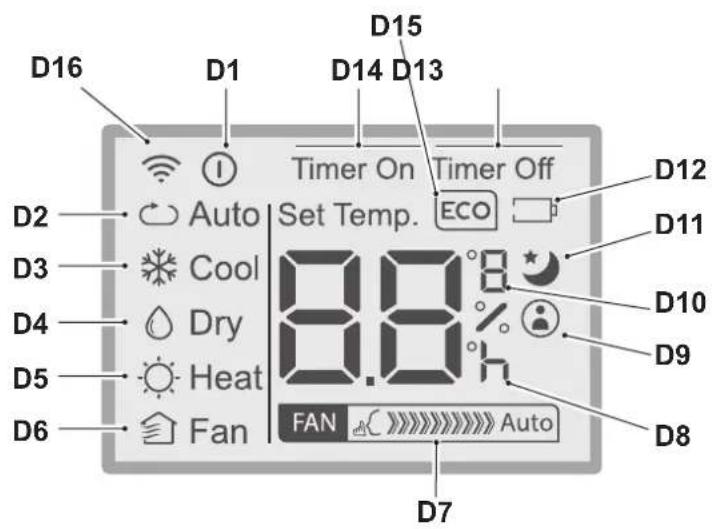

• D1: Indikator för apparat i drift
• D2: Automatiskt läge (ECO)
• D3: Kylläge (COOL)
• D4: Avfuktningsläge (DRY)
• D5: Uppvärmningsläge (HEAT) (endast aktivt i versionen med värmepump)
• D6: Funktionsläge endast för fläkt (FAN)
• D7: Fläktens hastighetsindikering (se "B3")
• D8: "Tid"-indikator för programmerad påslagning/avstängning
• D9: Indikator för funktionen "FOLLOW ME" är aktiv
• D10: Temperaturindikator °C (F)
• D11: Indikator för funktionen "SLEEP" är aktiv
• D12: Indikator för att fjärrkontrollens batteri är urladdat
• D13: Indikator för funktionen "TIME OFF" är aktiv
• D14: Indikator för funktionen "TIME ON" är aktiv
• D15: Indikator för funktionen "ECO" är aktiv
• D16: Signal om fjärrkontrollsändning

3.3 - ANVÄNDNING AV FJÄRRKONTROLLEN

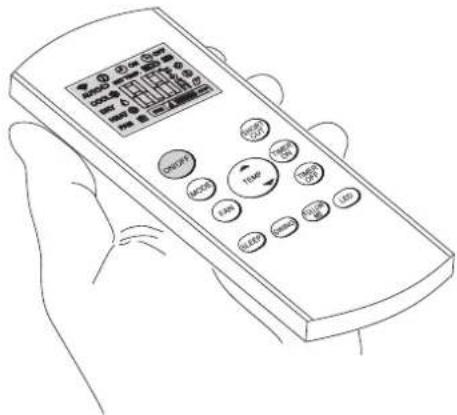

Fjärrkontrollen som levereras med klimatanläggningen är det instrument som gör det möjligt att använda enheten på ett bekvämt sätt.

Det är ett instrument som ska hanteras försiktigt och särskilt:

• Undvika att blöta ner den (den får inte rengöras med vatten eller lämnas ute i väder och vind).
• Undvik att låta den falla ner på golvet eller hårda stötar.
• Undvik att utsätta den för direkt solljus.

• Fjärrkontrollen fungerar med infraröd teknologi.
• För inte in hinder mellan fjärrkontrollen eller klimatanläggningen under användning.
• Om andra apparater med fjärrkontroll används i omgivningen (tv, stereoanläggningar osv.), kan det uppstå störningar.
• Elektroniska lampor och lysrör kan störa signalerna mellan fjärrkontrollen och klimatanläggningen.
• Ta ut batterierna om fjärrkontrollen inte ska användas under en längre tidsperiod.

3.3.a - Isättning av batterier

För att sätta in batterierna korrekt:

a. Ta bort batterifackets lucka (bild 16).
b. Sätt i batterierna i lämpligt fack (bild 16).

Var mycket noga med att respektera polariteterna som indikeras i botten av batterifacket.

c. Stäng locket korrekt (Fig.17).

3.3.b - Byte av batterierna

Batterierna måste bytas ut när ikonen □ visas på displayen.

Använd alltid nya batterier. Användning av gamla batterier eller en annan typ av batterier kan göra att fjärrkontrollen inte fungerar som den ska.

- Fjärrkontrollen använder två 1,5 V alkaliska torrbatterier (typ AAA) (bild 16).

När de väl är urladdade ska båda batterierna bytas ut och kastas bort och lämnas in vid särskilda uppsamlingsställen eller i enlighet med lokala bestämmelser.

- Om ni inte använder fjärrkontrollen under ett par veckor eller längre, ska batterierna tas ut. Eventuellt läckage från batterierna kan skada fjärrkontrollen.

Ladda inte och montera inte isär batterierna. Kasta inte batterierna i eld. han brinna eller explodera.

Om batterivätskan rinner ut på hud eller kläder ska de tvättas noga med rent vatten. Använd inte fjärrkontrollen med batterierna som läckt. De kemiska produkterna i batterierna kan förorsaka brännskador eller andra hälsorisker.

3.3.c - Fjärrkontrollens läge

- Håll fjärrkontrollen i en position från vilken signalen kan nå enhetens mottagare (29) (maximalt avständ cirka 8 meter - med laddade batterier) (bild 18). Om det finns hinder (möbler, gardiner, väggar osv.) mellan fjärrkontrollen och apparaten reduceras fjärrkontrollens kapacitet.

3.4 - ANVÄNDNING AV APPARATEN

För att använda apparaten, gör så här.

För att förhindra eventuella skador på kompressorn fördröjs varje start med 3 minuter i förhållande till den senaste avstängningen.

3.4.a - Förberedande moment

- Placera apparaten på ett stabilt, inte lutande, plan beläget minst 20-30 cm från väggen eller från något annat objekt för att kunna garantera korrekt luftcirkulation (Fig. 1). Placera den på en vattenavvisande yta eftersom eventuellt vattenläckage kan skada möbler eller golv.

• Placera inte enheten direkt på mattor, handdukar, filtar eller andra absorberande ytor.
• Sätt i kontakten i eluttaget. Enheten avger ett "bip"-ljud och displayen visar ikonen och omgivningstemperaturen i °C.

Innan apparaten elansluts ska ni försäkra er om att uppgifterna på märkskylten motsvarar de som gäller för nätförsörjningen.

3.4.b Påslagning/avstängning av apparaten

a. För att starta apparaten trycker du på knappen "ON/OFF" på fjärrkontrollen eller på knappen ⏻ på manöverpanelen.
b. Ett bip-ljud signalerar att apparaten är i funktion och ventilen (23) lyfts upp.
c. På manöverpanelen tänds ikonen ⏻.
d. Om påslagningen har gjorts med fjärrkontrollen, visas ikonen på dess display.
e. I händelse av en långvarig avstängning av enheten måste den återställas genom att dra ut kontakten ur nätuttaget, vänta 5 till 10 sekunder och sedan sätta in den igen. Ett ett bip-ljud anger att enheten är klar att användas.

3.5 AUTO-LÄGE (Automatiskt)

a. Genom att ställa in detta läge aktiverar enheten automatiskt funktionen KYLNING eller UPPVÄRMNING (endast för modell med värmepump) elle funktionen FLÄKT beroende på omgivningstemperaturen och den inställda temperaturen.
Omgivningstemperaturen styrs kontinuerligt för att få optimal komfort i det luftkonditionerade rummet.
b. Det här läget kan väljas genom att trycka en eller flera gånger på "MODE"-knappen (på fjärrkontrollen eller på manöverpanelen) till dess att ECO- och Blue Air-ikonen visas på displayen på manöverpanelen:och/eller ikonen Auto visas på fjärrkontrollens display.
c. I funktionsläget AUTO går det inte välja fläktens hastighet.

3.6 KYLLÄGE (COOL)

a. Genom att använda detta funktionsläge avfuktar och kyler enheten ner omgivningen.

Det här läget kan väljas genom att trycka en eller flera gånger på "MODE"-knappen (på fjärrkontrollen eller på manöverpanelen) till dess att ikonen ✿ visas på displayen.

b. I detta läge är fläkten alltid på och det går att välja önskad hastighet genom att trycka på "FAN"-knappen på fjärrkontrollen eller på knappen ⚙️ på manöverpanelen.

Fläktens hastighet skildras i avsnittet "3.1" (punkt SW7) och "3.2" (punkt B3).

c. Temperaturens börvärde är mellan 17°C och 30°C (från 62 F och 86 F) med variationer på 1°C och kan ställas in med knapparna "/-" på manöverlpanelen eller medknapparna ▲ ▼ på fjärrkontrollen.

d. Efter en viss tid (maximalt tre minuter) från aktiveringen av det här funktionsläget startas kompressorn och enheten börjar att sprida kall luft.

3.7 TURBO-KYLLÄGE

- Den här funktionen ka endast aktiveras från apparatens manöverpanel.

a. Detta läge kan väljas genom att trycka en eller flera gånger på "MODE"-knappen på manöverpanelen till dess att ikonerna och "Turbo" visas på displayen.
b. Funktionen ställer in enheten direkt i kylläge med en temperatur inställd till 17°C och den maximala fläkthastigheten för att snabbare nå den temperatur som ställts in.
c. I det här funktionsläget går det inte att varken välja fläktens hastighet eller temperatur.
d. För att stänga av funktionen trycker du på "MODE"-knappen på manöverpanelen eller stänger av apparaten.

3.8 AVFUKTNINGSLÄGE (DRY)

a. Genom att använda detta funktionsläge avfuktar enheten omgivningen.

Detta läge kan väljas genom att trycka en eller flera gånger på "MODE"-knappen (på fjärrkontrollen eller på manöverpanelen) till dess att den särskilda ikonen visas:

- på manöverpanelen -

på fjärrkontrollens display.

b. I funktionsläget DRY går det inte att välja fläktens hastighet eller justera temperaturen.

Fläktens motor körs på låg hastighet.

c. Håll dörrar och fönster stängda för bästa avfuktningseffekt.

Placera inte luftutloppsslangen i fönstret.

d. Anslut slangen för kodensavledning (avsnitt 2.6.a)

3.9 FLÄKTLÄGE (FAN)

a. Genom att ställa in detta funktionsläge utför inte enheten någon åtgård varken för temperaturen eller för luftfuktigheten i omgivningen, utan den bibehåller den endast i cirkulation.
b. Detta läge kan väljas genom att trycka en eller flera gånger på "MODE"-knappen (på fjärrkontrollen eller på manöverpanelen) till dess att den särskilda ikonen visas på displayen på manöverpanelen och/eller på fjärrkontrollen.

- ikonen på manöverpanelen -

-ikonen på fjärrkontrollens display

c. I detta läge är fläkten alltid på och det går att välja önskad hastighet genom att trycka på "FAN"-knappen på fjärrkontrollen eller på knappen ⚙️ på manöverpanelen.

d. Fläktens hastighet visas på displayen som anges i avsnittet "3.1" (punkt SW7) och "3.2" (punkt D7).

3.10 UPPVÄRMNINGSLÄGE (HEAT)

(endast för modellen med värmepump)

a. Genom att ställa in detta funktionsläge värmer enheten upp omgivningen.

b. Detta läge kan väljas genom att trycka en eller flera gånger på "MODE"-knappen (på fjärrkontrollen eller på manöverpanelen) till dess att den särskilda ikonen -visas på displayen.

c. I detta läge är fläkten alltid på och det går att välja önskad hastighet genom att trycka på "FAN"-knappen på fjärrkontrollen eller på knappen ⚙️ på manöverpanelen.

Fläktens hastighet skildras i avsnittet "3.1" (punkt SW7) och "3.2" (punkt D7).

SV - 19

d. Temperaturens börvärde är mellan 17°C och 30°C (från 62 F och 86 F) med variationer på 1°C och kan ställas in med knapparna "/-” på manöverlpanelen eller medknapparna ▲ ▼ på fjärrkontrollen.

e. Efter en viss tid (maximalt tre minuter) från aktiveringen av det här funktionsläget startas värmepumpen och enheten börjar att sprida varm luft.

f. Anslut slangen för kodensavledning (avsnitt 2.6.b)

3.11 TIMER-LÄGE

a. I det här läget går det att programmera påslagning eller avstängning av enheten.

b. Fördröjningstiden kan ställas in, aktiveras och avbrytas både via fjärrkontroll och manöverpanel.

3.11.a Programmerad påslagning

a. När apparaten är i standby:

- På manöverpanelen: - tryck på knappen och ställ in fördröjningstiden för påslagning med knapparna +/-

- För att aktivera funktionen trycker du på knappen Ⓤ eller väntar i ca 5 sekunder till dess att den tid som ställts in på displayen blinkar (displayen återgår till att visa rumstemperaturen).

Ikonen

tänds.

- På fjärrkontrollen: - tryck på knappen "TIMER ON" för att gå in i funktionen och tryck sedan en eller flera gånger på knappen "TIMER ON" till dess att fördröjningstiden för påslagning ställs in.

- Rikta fjärrkontrollen mot apparaten, ett bip-ljud bekräftar aktiveringen av funktionen.

- Ikonen ⏻ på manöverpanelen och indikationen "Timer On" på fjärrkontrollens display tänds.

b. När den inställda tiden löpt ut startar apparaten med samma inställningar (funktionsläge, temperatur och ventilationshastighet) som den hade före avstängningen.

c. Tiden kan ställas in med steg på 30 minuter i upp till 10 timmar och med steg på 60 minuter från 10 till 24 timmar.

d. Genom att starta enheten eller justera timerinställningen till "0.0h" avbryts funktionen för programmerad påslagning..

3.11.b Programmerad avstängning

a. När apparaten är i drift, kan den fördröjda avstängningstiden ställas in.

- På manöverpanelen: - tryck på knappen Ⓓ och ställ in fördröjningstiden för avstängning med knapparna +/-

- För att aktivera funktionen trycker du på knappen eller väntar i ca 5 sekunder till dess att den tid som ställts in på displayen blinkar (displayen återgår till att visa rumstemperaturen).

Ikonen

tänds.

- På fjärrkontrollen: - tryck på knappen "TIMER Off" för att gå in i funktionen och tryck sedan en eller flera gånger på knappen "TIMER Off" till dess att fördröjningstiden för avstängning ställs in.

- Rikta fjärrkontrollen mot apparaten, ett bip-ljud bekräftar aktiveringen av funktionen.

- Ikonen ⏻ på manöverpanelen och indikationen "Timer Off" på fjärrkontrollens display tänds.

b. När den inställda tiden har förflutit stängs apparaten av.

c. Tiden kan ställas in med steg på 30 minuter i upp till 10 timmar och med steg på 60 minuter från 10 till 24 timmar.

d. Genom att stänga av enheten eller justera timerinställningen till "0.0h" avbryts funktionen för programmerad avstängning..

3.12 ANDRA FUNKTIONER

3.12.a - SILENT-funktion (tystgående)

- Denna funktion kan endast aktiveras när apparaten är i läget Kylning (COOL) och den går att aktivera från apparatens manöverpanel.

a. Tryck på SW8-knappen (högtalare) när apparaten är i drift. Högtalarsymbolen visas. Ventilationshastigheten ställs automatiskt in på ett minimum.

b. Tryck igen för att inaktivera funktionen.

• Denna funktion kan endast aktiveras från fjärrkontrollen.
• Denna funktion finns inte i funktionslägena för Avfuktning (DRY) och Endast ventilation (FAN).

a. När enheten är igång trycker du på "SLEEP"-knappen på fjärrkontrollen.

På manöverpanelen och fjärrkontrollens display visas ikonen Enheten kommer att minska (i kyla) eller öka (i uppvärmning) den inställda temperaturen med 1°C (1 eller 2 F) i 30 minuter.

b. Därefter kommer enheten att minska (i kylning) eller öka (i uppvärmning) den inställda temperaturen med 1°C (1 eller 2 F) i ytterligare 30 minuter.

c. Denna temperatur kommer att hållas i 7 timmar innan den återgår till den ursprungligen valda temperaturen. Efter denna tidsperiod kommer enheten att återgå till att fungera som ursprungligen programmerats.

d. För att stoppa funktionen trycker du på "SLEEP"-knappen på fjärrkontrollen. Ikonen släcks på manöverpanelen och på fjärrkontrollens display.

• Denna funktion kan endast aktiveras från fjärrkontrollen.
• Denna funktion finns inte i funktionslägena för Avfuktning (DRY) och Endast ventilation (FAN).

I det här funktionsläget fungerar fjärrkontrollen som termostat.

a. När enheten är igång trycker du på "FOLLOW ME"-knappen på fjärrkontrollen.

b. Flytta fjärrkontrollen till ett annat område än där enheten är placerad (maximalt avständ 7 till 8 meter) och riktar den mot enheten och se till att det inte finns några hinder mellan dem.

SV - 21

c. Ställ in önskad temperatur på fjärrkontrollen; Enheten fungerar tills temperaturen i det område där fjärrkontrollen är placerad till dess att det värde som ställts in på densamma har uppnåtts.
d. Fjärrkontrollen skickar en signal till enheten och om den inte får ett svar inom högst 7 minuter inaktiveras funktionen.
e. För att stänga av funktionen trycker du på "FOLLOW ME"-knappen på manöverpanelen eller stänger av apparaten.

3.12.d Inställning av måttenhet för temperaturen

Det går att ställa in måttenheten för rumstemperaturen och för den inställda genom att välja mellan °C (Celsius) oppure F (Fahrenheit).

Gör så här:

• På manöverpanelen trycker du samtidigt på knapparna + och - i ungefär tre sekunder. Önskad måttenhet visas på manöverpanelens display.
• På fjärrkontrollen håller du mittenknappen TEMP intryckt i ca tre sekunder. På fjärrkontrollen visas önskad måttenhet.

Variationen i måttenhet ska göras både på manöverpanelen och på fjärrkontrollen.

- Denna funktion kan endast aktiveras från fjärrkontrollen.

a. När enheten är i drift i något av lägena trycker du på knappen "SHORT CUT" på fjärrkontrollen för att ställa in enheten direkt i läget "AUTO" med temperaturen inställd till 26°C (80 F).

12.f Auto-Restart

a. Om enheten stängs av på grund av strömavbrott, startar den automatiskt om när du återställer strömmen med föregående inställningar.

3.12.g - Wi-Fi

a. Tryck på SW8 i cirka 3 sekunder för att aktivera "Wifi"-funktionen, därefter visas "AP" på displayen i väntan på anslutning med enheten.

Information om hur du ansluter till Wi-Fi-nätverket och använder appen finns i den bifogade Wi-Fi-handboken.

3.13 - TRANSPORT AV KLIMATANLÄGGNINGEN

- Den ska transporteras i upprätt läge. Vid transport i horisontellt läge ska ni vänta minst en timme innan ni startar om den.

- Töm ut allt kondensvatten helt genom att öppna locket (24) före transporten.

WARNINGAR

Transport av klimatanläggningen på känsliga golv (t.ex. trägolv):

• töm ut allt kondensvatten helt genom att ta bort locket (referens 24 bild 21),
- var extra försiktig under förflyttningar av klimatanläggningen eftersom hjulen kan lämna märken i golvet.

SV - 22

Även om hjulen är i styvt material och rullar, kan de skadas vid användning eller vara smutsiga. Vi rekommenderar att ni kontrollerar att hjulen är rena och löper fritt vid förflyttning.

3.14 - KONTROLL AV LUFTFLÖDETS RIKTNING

Luftflödet kan styras i horisontell riktning genom att verka på de särskila flänsarna för luftavledning (22A). (Fig.24)

4 - UNDERHÅLL OCH RENGÖRING

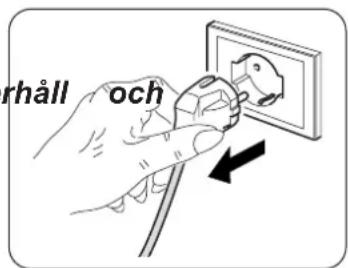

Innan du fortsätter med någon typ av unde rengöring ska du alltid se till att ha dragit ut kontakten ur nätuttaget.

rhåll och

Rör inte vid enhetens metalldelar när filtret tas ut. finns en risk för att göra sig illa på de vassa metallkanterna.

Använd inte vatten för att rengöra luftkonditionerarens inre delar. neringen för vatten kan förstöra isoleringen med risk för att förorsaka elstötar.

4.1 - RENGÖRING

4.1.a - Rengöring av apparaten och fjärrkontrollen

a. Använd en torr trasa för att rengöra apparaten och fjärrkontrollen.
b. Det går att använda en trasa fuktad med kallt vatten för att rengöra apparaten om den är mycket smutsig.

Använd inte en kemiskt behandlad eller antistatisk trasa för att rengöra enheten.

Använd inte bensin, lösningsmedel, polermedel eller liknande rengöringsmedel. nna typ av produkter kan göra att plastytorna går sönder eller deformeras.

4.1.b - Rengöring av sugfiltret

För att säkerställa effektiv intern luftfiltrering och bra drift av din luftkonditionering är det viktigt att regelbundet rengöra luftfiltret (23) (bild 19).

Behovet av denna viktiga underhållsoperation signaleras efter en lämplig driftsperiod, från aktiveringen av larmkoden Fi på manöverpanelens display.

a. Stäng av luftkonditioneringen och ta sedan bort luftkonditioneringsfiltret (23) såsom visas i bild 19.
b. Filtret (23) måste tvättas med en vattenstråle riktad i motsatt riktning mot dammansamlingen.
c. I fallet med smuts som är särskilt svår att ta bort (såsom fett eller andra typer av beläggningar) är det nödvändigt att först sänka ner själva filtret i en lösning av vatten och neutralt rengöringsmedel.

d. Innan du sätter tillbaka filtret är det lämpligt att skaka det för att eliminera vattnet som samlats under tvätten.

Om filtret (23) är skadat, byt ut det.

e. Se till att filtret (23) är helt torrt.
f. Sätt tillbaka filtret (23) korrekt i sitt säte.
g Dammsug bort eventuellt ludd från gallret (bild 20).

Använd inte apparaten utan filtret (23).

4.1.c - Råd för energibesparing

Nedan ger vi några enkla råd för att minska förbrukningen:

• Håll alltid filtren rena (se kapitlet om underhåll och rengöring).
• Håll dörrarna och fönstren stängda i lokalen som ska luftkonditioneras.
• Undvik att solljus tränger in i rummet (vi rekommenderar att ni använder gardiner, drar ner spjäljalusierna eller stänger persiennerna).
• Täpp inte till enheternas luftflödesvägar (i in- och utlopp). Utöver att anläggningen på så sätt inte uppnår en optimal kapacitet, äventyrar det även dess korrekta funktion och det leder till risk för irreparabla fel på enheten.

4.2 - UNDERHÅLL

Om ni förutser att inte använda apparaten under en längre tidsperiod, gör så här:

a. Använd endast fläktläget i några timmar (cirka 8÷10 timmar) för att torka insidan av enheten.
b. Stoppa luftkonditioneringen och koppla bort strömförsörjningen.
c. Rengör luftfiltret.
d. Töm ut kondensvattnet helt.
e. Ta ut batterierna ur fjärrkontrollen.

Kontroller innan luftkonditioneringen sätts igång igen:

a. Filtret ska rengöras efter att luftkonditioneraren inte har använts under en längre period.
b. Kontrollera att luftutloppet eller -inloppet inte är blockerat (särskilt efter att luftkonditioneraren inte har använts under en längre period).

4.2.a - Avledning av kondensvatten

När kondensvattnet i den nedre brickan när den förutbestämda nivån avger enheten en ljudsignal.

I detta fall:

a. Sätt i kontakten i eluttaget.
b. Flytta försiktigt enheten till en lämplig plats för att tömma ut vattnet.
c. Skruva av avtappninngslocket (24) (Fig.21).
d. För in slangen (8) i kopplingen.

Försäkra er om att ha skruvat fast avtappningslocket korrekt (24) för att undvika vattenläckage.

e. Töm ut allt vatten.
f. Skruva tillbaka avtappninngslocket (24) (bild 22).
g. Sätt in kontakten i eluttaget.

Om felet återkommer, kontakta ett servicecenter.

SV - 24

4.2.b Felkoder

Under driften av enheten kan anomalier uppstå som stoppar dess funktion. I dessa fall visas felkoder på kontrollpanelen.

• P1 Nedre facket är fullt.

- Töm enligt beskrivningen i avsnittet "4.2.a".

- Var 250:e funktionstimme för fläktmotorn visas meddelandet F1. Rengör filtren (avsnitten 4.1.b - 4.1.c - 4.1.d) och återställ timräknaren genom att hålla "ON/OFF"-knappen på apparatens manöverpanel intryckt i 5 sekunder.

• E1 Sensorfel för omgivningstemperatur.
• E2 Sensorfel för förångartemperatur.
• E3 Sensorfel för kondensatortemperatur.
  • E4 Kommunikationsfel för displaypanel.

I dessa fall:

a. koppla bort apparaten elektriskt
b. vänta i några minuter
c. anslut kontakten till uttaget
d. starta om enheten.

Om problemet kvarstår och felkoden inte slocknar, koppla ur apparaten elektriskt och kontakta ett servicecenter.

5 - TEKNISKA DATA

För tekniska data, se typskylten på produkten (bild 2).

• Dimensioner (L x B x D) 460 x 767	x 395 mm
• Vikt (utan förpackning) 29 Kg
• Maximala driftstemperaturer vid kyla	DB 35°C - WB 24°C * / DB 43°C - WB 32°C **DB 27°C - WB 19°C * / DB 27°C - WB 19°C **
• Minsta driftstemperaturer vid kyl-ning	16°C * / 16°C **DB 7°C * / DB 7°C **
* Inomhus omgivningstemperatur** Extern omgivningstemperatur

6 - FEL OCH MÖJLIGA ÅTGÄRDER

FELApparaten fungerar inte	ORSAKStrömmen saknas.Kontakten är urkopplad.	VAD GÖR MAN?Vänta.Sätt i kontakten i eluttaget.
Apparaten startar inte	P1 FelkodI KYLNINGSLÄGE: Omgivningstemperaturen är lägre än den inställda temperaturen	Vattenuppsamlingsbrickan är full.Stäng av apparaten, tappa ur vattnet från uppsamlingsbrickan och starta om den.Återställ temperaturen
Apparaten fungerar bara en kort stund	Den inställda temperaturen är för nära den omgivningstemperaturen.Det finns hinder för intag av utomhusluft.	Sänk den inställda temperaturen.Avlågsna hindren.Ring servicecentrum.
Apparaten kyler inte som den ska	Luftfiltren är tilltäppta av damm, ludd eller djurhårAvloppsslangen är inte inkopplad eller tilltäppt.Apparaten har en låg kylmedelsnivå.Temperaturinställningen är för hög.Fönster och dörrar i rummet är öppna.Området i rummet är för stort.Det finns värmekällor inne i rummet.	Stäng av enheten och rengör filtren i enlighe med instruktionerna.Stäng av apparaten, koppla bort slangen, ta bort eventuella hinder och återanslut avloppsslangen.Kontakta ett servicecenter om du vill att apparaten ska inspekteras och fyllas på med kylmedel.Sänk den inställda temperaturen.Försäkra er om att alla fönster och dörrar är stängda.Kontrollera kylområdet igen.Avlågsna värmekällorna om möjligt.
Apparaten är bullrig och vibrerar överdrivet mycket	Den yta som apparaten står på är inte planutjämnad.Luftfiltren är tilltäppta av damm, ludd eller djurhår	Placera alltid apparaten på ett plant och jämnt underlag.Stäng av enheten och rengör filtren i enlighe med instruktionerna.
Apparaten avger ett konstigt ljud	Ljudet orsakas av kylmedelsflödet inuti enheten.	Det är helt normalt.
Det läcker ut vatten när apparaten förflyttas	Klimatanläggningen är lutad eller ligger på sidan.	Töm ut vattnet innan ni förfflyttar den.
Minsta hastighet kan inte väljas i kyl-, natt-eller automatiskt läge	Den omgivande temperaturen är för låg.	Klimatanläggningens beteende är normalt.

Försök inte att reparera apparaten själva.

Om problemet inte är löst, kontakta din lokala återförsäljare eller närmaste servicecenter. Tillhandahålla detaljerad information om felfunktionen och om enhetsmodellen.

SV - 26

0 - VAROITUKSIA 2

c. Steng luken på korrekt måte (Fig. 17).

• Tøm det som beskrevet i avsnittet 4.2.a

Symbolen på produkten eller på förpackningen indikerar att produkten inte ska betraktas som ett normalt hushållsavfall utan ska lämnas in vid en lämplig uppsamlingsstation för återvinning av elektrisk och elektronisk utrustning. Vid bortskaffande av denna produkt på lämpligt sätt bidrar ni till att undvika potentiellt negativa konsekvenser för miljö och hälsa, som kan vara ett resultat av ett olämpligt bortskaffande av produkten. För mer detaljerad information om återvinning av denna produkt, kontakta kommunkontoret, deN lokala avfallshanteringstjänsten eller butiken där produkten köptes. Denna förordning är endast giltig i EU-länderna.
