Vi gratulerar till Er nya kyl/frys-bänk.

För att uppnå bästa möjliga effekt på Er nya bänk, skall Ni grundligt läsa igenom denna bruksanvisning innan uppställning och igångsättning.

Uppställning

Skåpet bör placeras i ett torrt och tillräckligt ventilerat rum.

För att säkra effektiv drift måste placering i direkt solljus eller nära varma ytor undvikas.

Bänk med ben skall rättas upp, så att den står vågrätt och stabilt med hjälp av de justerbara benen.

Bänk med hjul skall stå på plant golv, då den annars med tiden kan vrida sig så mycket, att dörrar och lådor inte längre fungerar optimalt.

Bänk som skall stå på sockel, skall rättas upp så den står vågrätt och stabilt.

Undvik uppställning i starkt klor/syrahaltiga omgivningar (simhallar och likn.)

Viktigt!

Håll ventilationsöppningarna i skåpets främre avskärmning fria från igensättning.

Skada inte kylkretsloppet.

Använd inte elektriska apparater inne i förvaringsutrymmet.

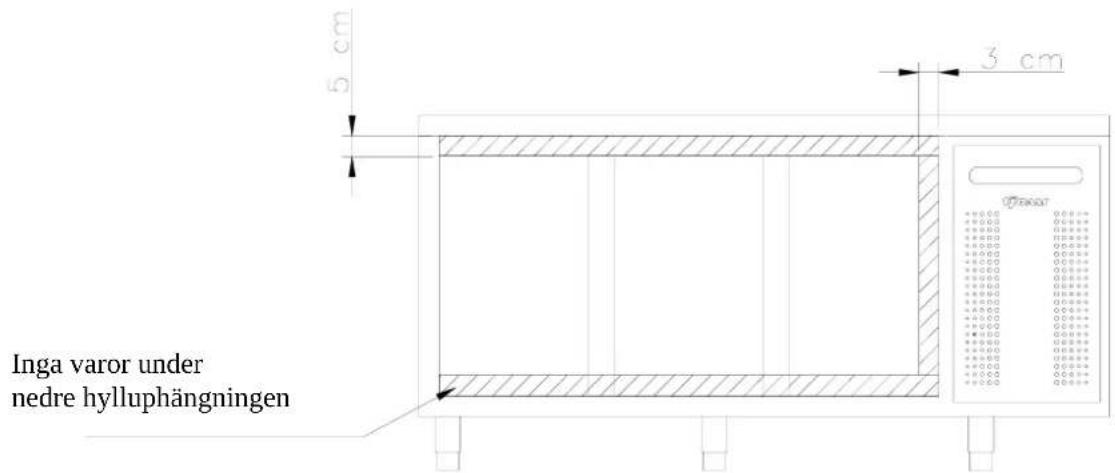

För att säkerställa den nödvändiga luftcirkulationen i kylmöbeln skall de streckade områdena hållas fria från varor.

5 cm 3 cm Inga varor under nedre hylluphängningen

Alla varor, som inte är förpackade i förväg och som skall förvaras i bänken, skall förslutas för att förhindra onödig korrosion av bänkens inredning, bl. a. kylelementet.

Delar som är märkta med en varningstriangel t.ex. el-delar, värmeslingor, kompressor och fläktar, får ej öppnas. Det kan innebära stor skaderisk.

El-anslutning

Utrustningen är avsedd för anslutning till växelström 220/230 V 50 Hz. Anslutningsvärdena finns angivna på typnummerskylten.

Om speciella förhållanden gör sig gällande bör Ni kontakta Er leverantör eller elinstallatör, innan Ni ansluter Ert nya bänk.

Igångsättning

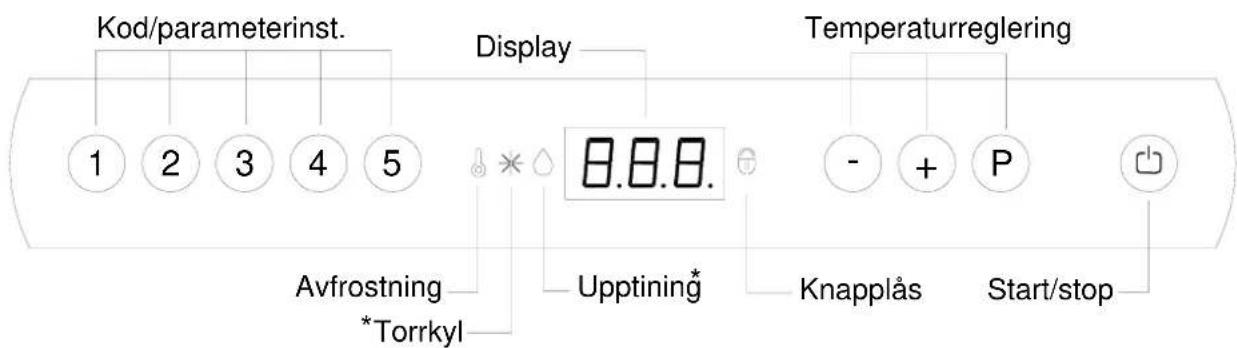

Kod/parameterinst. Display Temperaturreglering 1 2 3 4 5 8.8.8. - + P Avfrostning *Torrkyl Upptining* Knapplås Start/stop

* = ingen funktion på denna produkt.

Tryck på START/STOP knappen för att starta bänken, samtliga dioder lyser några sekunder.

Siffrorna som visas på displayen anger den aktuella temperaturen i bänken och är samtidigt en säkerställning att bänken är anslutet.

Om bänken inte startar med en gång och •lyser, beror detta på att en avfrostning sker.

För att ta bort startavfrostningen: tryck på P + Imer än 3 sekunder.

släcks.

För att stänga av enheten: tryck på förmer än 3 sekunder.

Vid service:

Om service utförs på de elektriska delarna skall frånkoppling göras vid stickkontakten. Det räcker inte att koppla ifrån bänken med START/STOP knappen eftersom det fortfarande finns spänning till enskilda elektriska delar på bänken.

Temperaturreglering

Temperaturkontroll:

P Tryck på denna knapp för att se vilken temperatur bänken är inställt på. Temperaturen visas på displayen.

Temperaturreglering:

Temperatur upp: Håll P intryckt och tryck samtidigt på +. För varje tryck på + ändras temperaturen en grad. När displayen visar önskad temperatur - släpp knapparna och inställningen memoreras.

Temperatur ned: Håll P intryckt och tryck samtidigt på - . För varje tryck på ändras temperaturen en grad. När displayen visar önskad temperatur - släpp knapparna och inställningen memoreras.

F1 Visas felkoden F1 på displayen, innebär det att temperatur-avkännaren i bänken är defekt och att servicehjälp bör tillkallas. Bänken kommer undertiden med hjälp av styrningens minne själv att eftersträva den inställda temperaturen.

F2 Om displayen visar felkoden F2 är temperaturavkännaren på förångaren defekt. Detta har inget inflytande på bänkens drift, men avkännaren bör bytas ut snarast möjligt. Tillkalla servicehjälp.

F3 Om displayen visar F3 är temperaturavkännaren på kondensatorn defekt. Detta har inget inflytande på bänkens drift, men avkännaren bör bytas ut snarast möjligt. Tillkalla servicehjälp.

OBS! Gäller endast bänk med monterad kompressor.

Om punkterna i displayen blinkar, är detta tecken på att kondensortemperaturen är för hög. Stäng av kyl- / frysbänken och kontrollera om kondensorn är övertäckt. Om så inte är fallet kan den höga temperaturen bero på att kondensorn bör rengöras. Detta görs med en borste eller en dammsugare. Starta bänken igen. Efter en timme kommer bänkens drift att vara normal. Om punkterna i displayen tänds igen - tillkalla då servicehjälp.

OBS! Gäller endast bänk med monterad kompressor.

Temperaturlarm

Temperaturlarm - display.

Styrningen är utrustad med ett temperaturlarm som konstant övervakar enhetens temperatur. Den temperatur som löser ut larmet kan ställas in efter eget önskemål. I de fall när temperaturen överskrider den inställda gränsen börjar displayen blinka efter 60 minuter.

Programmering av larmvärden (progr.område -35 °C till +25 °C – fabr.programmering +25°C):

• Tryck på ^P + 1 i mer än 3 sekunder.
  • Tryck på ^+ tills displayen visar dPL.
• Genom att trycka på P visas programmerat värde.
• Värdena ändras genom att trycka på + eller -.
• När önskat värde ställts in, tryck på Ⓟ för att kvittera.
• Tryck 2 gånger på för att lämna menyn.

Programmering av fördröjning (progr. område 0 till 120 min. – fabr.programmering 60 min.):

Programmeras på samma sätt som ovan. Parametern för fördröjning heter dPt.

Potentialefritt larmrelä

Anslutning nr 19 på utskriften är för anslutning av fjärrlarm. Ett relä stänger när temperaturen har varit för hög eller låg i mer än 1 timma.

Programmering av övre larmvärde (programmeringsområde -35 °C till+25 °C):

• Tryck på ^P + 1 i mer än 3 sekunder.
• Tryck på ^+ tills displayen visar HAr.
• Genom att trycka på P visas det programmerade värdet.
• Värdet ändras genom att trycka på + eller -.
• När önskat värde är programmerat tryck på Ⓟ för att kvittera.
• Tryck 2 gånger på för att lämna menyn.

Programmering av nedre larmvärde (programmeringsområde -35 °C till+25 °C):

Programmeras på samma sätt som ovan. Parametern för nedre larmvärde heter LAr.

Programmering av fördröjning (progr.område 0 till 120 min. – fabr.programmering 60 min.):

Programmeras på samma sätt som ovan. Parametern för fördröjning heter HAt och LAt för övre respektive nedre larmgräns.

Knapplås

Knappsatsen för styrningen kan låsas genom att knappa in koden: 123P. lyser som indikation på att knappsatsen är låst samtidigt som en kort pipton ljuder. Det är nu inte möjligt att ändra temperaturinställning eller dyl.

Samma kod används för att låsa upp knappsatsen igen.

Avfrostning

Den normala avfrostningen kommer att ske automatiskt 2 gånger per dygn. Om skåpet är under hård belastning (många öppningar av dörren och ofta förekommande varubyten), kan det bli nödvändigt att genomföra en manuell avfrostning. Den manuella avfrostningen genomförs genom att stänga av och starta skåpet. Skåpet kommer då att starta med en avfrostning. Nästa avfrostning sker 12 timmar senare.

Använd inte mekaniska anordningar eller andra medel för att påskynda avfrostningsprocessen.

- lyser som indikation att en avfrostning pågår.

Man kan ändra antalet avfrostningar per dygn enligt följande:

• Tryck på + 1 i mer än 3 sekunder.
• Tryck på ^+ tills displayen visar dEF.
• Genom att trycka på ^P visas det programmerade värdet.
• Värdet ändras genom att trycka på + eller -.
• När önskat värde är programmerat, tryck på Ⓟ för att kvittera.
• Tryck 2 gånger på ⏻ för att lämna menyn.

Tövatten

Bänk med kompressor:

Tövattnet leds genom ett rör, från förångaren till en tövattenskål bakom kondensorn, där vattnet avdunstar med hjälp av kondensorvärmen.

Bänkplacering där luftfuktigheten är hög eller om bänken belastas hårt, kan det bli nödvändigt att montera på en värmeslinga.

Bänk ansluten till fristående kompressor:

Tövattnet leds genom ett rör till en tövattenskål bakom frontpanelen, där vattnet avdunstar med hjälp av en värmeslinga i tövattenskålen.

Vid strömavbrott

Vid strömavbrott kommer automatiken ihåg den inställda temperaturen och startar igen, när strömmen kommer tillbaka. Vid mycket långt strömavbrott, kan automatiken återgå till fabriksinställningen.

Rengöring

Före rengöring skall bänken göras strömlöst genom att ta ur stickkontakten ur vägguttaget.

Spola aldrig med vatten i kompressorrummet eller vid kylelementet eftersom det kan uppstå kortslutningar, skador och liknande på de elektriska delarna.

Med jämna mellanrum skall kylmöbeln rengöras in- och utvändigt med en svag tvållösning för att sedan kollas ordentligt innan kylmöbeln startas igen.

Kylmöbelns utvändiga ytor kan underhållas med stålolja.

Rengöringsmedel som innehåller klor eller klorföreningar eller andra aggressiva medel får inte användas eftersom de kan förorsaka skador på de rostfria ytorna och det invändiga kylsystemet.

Kompressorrummet och speciellt kondensorn skall hållas fria från damm och smuts. Detta görs enklast med en dammsugare och en styv borste. Filtrena på kondensatorn och i frontpanelen kan monteras av och rengöras i diskmaskin på max. 50°C. Notera gärna rengöringen i rengöringsschemat.

Rengöring av bänk med lådor:

Lådorna kan monteras bort på följande sätt:

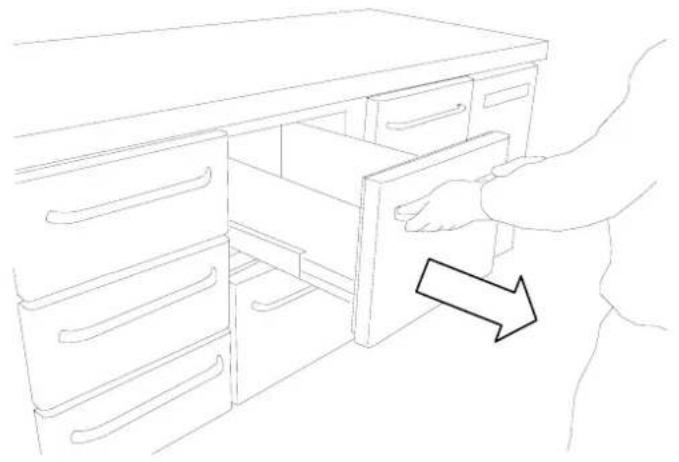

Dra ut lådan och lyft den uppåt. Därefter kan den lossas från utdragsskenorna.

Efter rengöringen skall lådan åter monteras. Placera lådan på de yttersta hjulen på utdragsskenorna. Sänk ner lådan till vågrät nivå och tryck in den till låst position. Den är nu åter monterad.

Vändning av dörr

Dörren kan vändas från högerhängd till vänsterhängd eller omvänt.

En vändning görs på följande sätt:

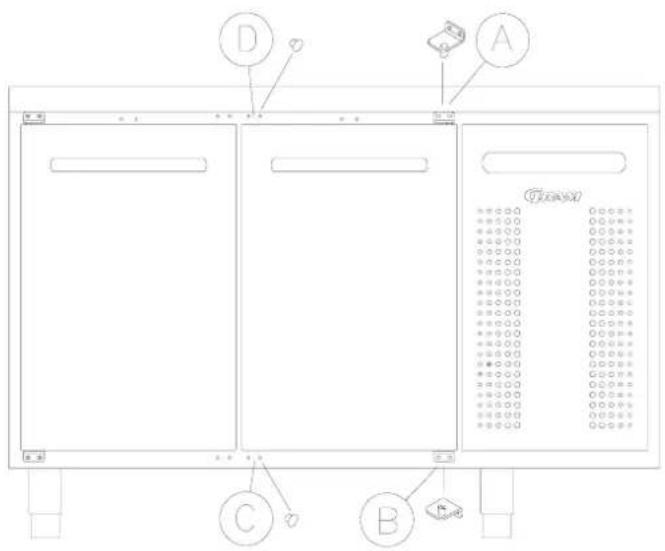

D A C B

1. Demontera gångjärn pos. A.
2. Lyft av dörren.
3. Demontera gångjärn pos. B.
4. Flytta täckpluggarna i plast på skåpet från pos. D till pos. A och från pos. C till pos. B.
5. Flytta på samma sätt täckpluggen i dörren från pos. D till pos A.
6. Gångjärn från pos. A monteras i pos. C.
7. Dörren placeras på gångjärnstappen i pos. C.
8. Gångjärnet från pos. B monteras nu i pos. D och justeras så att dörren sluter tätt och spänns därefter fast ordentligt.

Service

Kylsystemet och den hermetiskt stängda kompressorn kräver ingen tillsyn - endast rengöring.

Om kylan växlar i bänken, undersök först, om säkringen gått, eller om det är tillfälligt strömavbrott.

I annat fall, vända Er till Er leverantör eller närmaste GRAM Service. Vid service uppge typbeteckning, part. no. och serienummer. TYP, PART NR och SER. NR hittas på typnummerskylten.

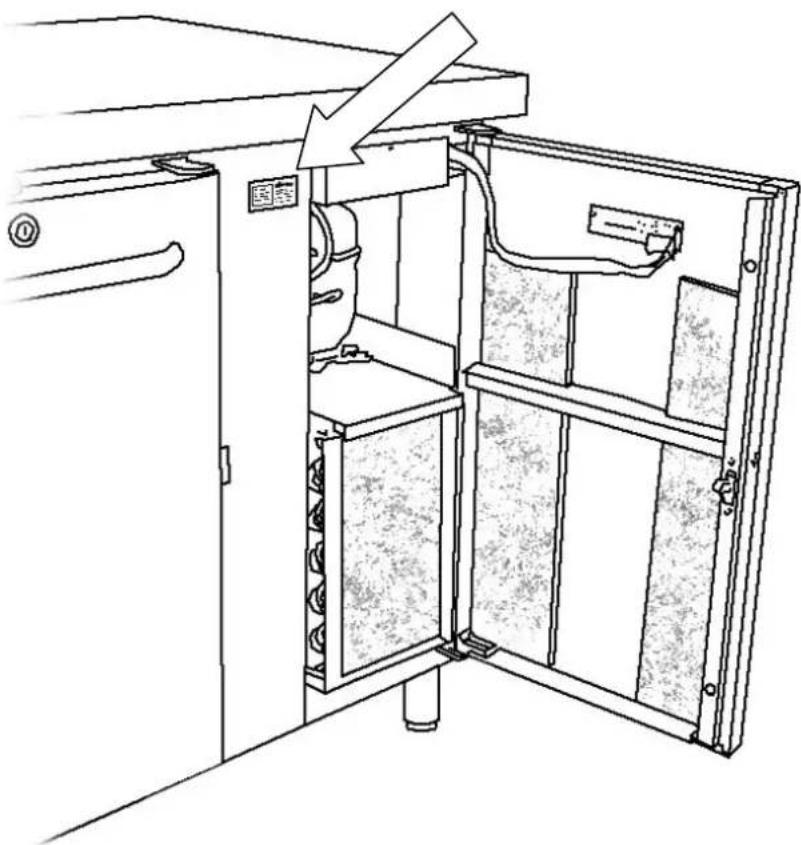

Placering av typnummerskylten:

När det gamla skåpet byts ut skall det ske på ett miljövänligt korrekt sätt. Var uppmärksam på de regler som gäller för detta. Det finns krav som måste uppnås.

1A
