BRUGSANVISNING GASTRO M 2408 CSG A DL DL DR C2 U GRAM

Betjeningsvejledning DK 5

Fejlkoder på displayet 8

Temperaturalarm 9

Potentialefri alarmrelæ 9

Tastaturlås 10

Afrimning 10

Tøvand 10

Strømsvigt 11

Rengøring 11

Vending af dør 12

Service 12

Bortskaffelse 13

Felkoder på displayen 53

Temperaturlarm 54

Potentialefritt larmrelä 54

Knapplås 55

Avfrostning 55

Tövatten 55

Vid strömavbrott 56

Rengöring 56

Tillykke med Deres nye køle-/frysebord.

For at De kan få optimal udnyttelse af Deres nye køle-/frysebord, bør De inden opstilling og ibrugtagning grundigt gennemlæse denne betjeningsvejledning.

Opstilling

Møblet bør anbringes i et tørt og tilstrækkeligt ventileret rum.

For at sikre en effektiv drift må anbringelse i direkte sollys eller nær varme flader undgås.

Borde med ben skal rettes op ved hjælp af de justerbare ben, så bordet står vandret og vridningsfrit.

Borde på hjul skal stå på et plant gulv, idet bordet ellers med tiden kan vride sig så meget, at døre og skuffer ikke vil fungere optimalt.

Borde, der skal stå på en sokkel, skal rettes op, så det står vandret og vridningsfrit.

Undgå opstilling i stærkt klor/syre-holdige omgivelser (svømmehaller o.lign.) på grund af fare for korrosion.

Vigtigt!

Hold ventilationsåbninger i skabets frontafskærmning fri for tilstopning.

∅delæg ikke kølesystemet.

Brug ikke elektriske apparater indvendig i opbevaringsrummet.

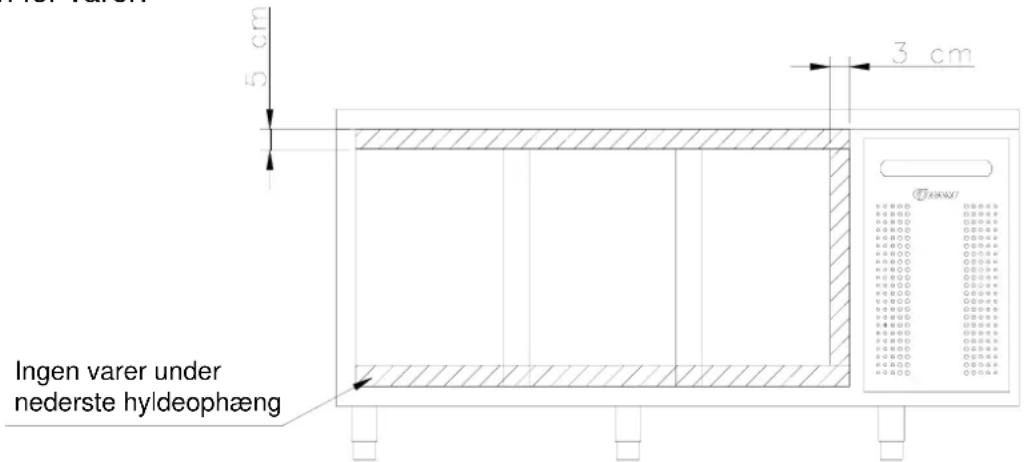

For at sikre den nødvendige luftcirkulation/køling i møblet, skal de markerede områder holdes fri for varer.

5 cm 3 cm Ingen varer under nederste hyldeophæng

Alle varer, som ikke er emballeret i forvejen, og som skal opbevares i møblet, tildækkes for at forhindre unødig korrosion af møblets indre dele, herunder bl.a. fordamperen.

På steder, hvor der er anvendt adverselstrekanter og/eller skruer til sikring af afskærmninger, ved f.eks. el-dele, varmelegemer, kompressor og ventilatorer, må der ikke åbnes for afskærmningerne, da det kan være forbundet med stor fare. Åbning må kun foretages af servicemontører.

El-tilslutning

Bordet er beregnet for tilslutning til vekselstrøm. Tilslutningsværdierne for spænding (V) og frekvens (Hz) er vist på typeskiltet. Tilslutningen skal ske ved en stikkontakt, der bør være let tilgængelig.

Dette køle/frysebord skal ekstrabeskyttes ifølge stærkstrømsreglementet. Dette gælder også, selvom der er tale om udskiftning af et eksisterende køle-/frysebord, der ikke har været ekstrabeskyttet. I bygninger opført før 1. april 1975 er ekstrabeskyttelsen i orden, hvis der er installeret HFI-afbryder, som beskytter den stikkontakt som køle-/frysebordet skal tilsluttes.

I begge tilfælde skal der:

• hvis stikkontakten er for trebenet stikprop, benyttes en trebenet stikprop, og ledere med grøn/gul isolation skal tilsluttes jordklemmen (mærket ± ).
• hvis stikkontakten kun er for tobenet stikprop, benyttes en tobenet stikprop. Hvis brugeren selv monterer denne, skal lederen med grøn/gul isolation klippes af så tæt som muligt på det sted, hvor ledningen går ind i stikproppen.

I alle andre tilfælde bør De lade en autoriseret el-installatør undersøge, hvordan De nemmest får ekstrabeskyttet deres køle-/frysebord. Hvis De ikke har ekstrabeskyttelse i boligen i forvejen, anbefaler Elektricitetsrådet, at De lader el-installatøren opsætte en PFI-eller HPFI afbryder.

Et eventuelt krav om jordtilslutning fra den lokale el-forsyning skal efterkommes. Skabets stik og den anvendte stikkontakt skal da kunne give en korrekt jordforbindelse.

Hvis De er i tvivl, spørg Deres leverandør eller el-installatør om råd.

Igangsætning

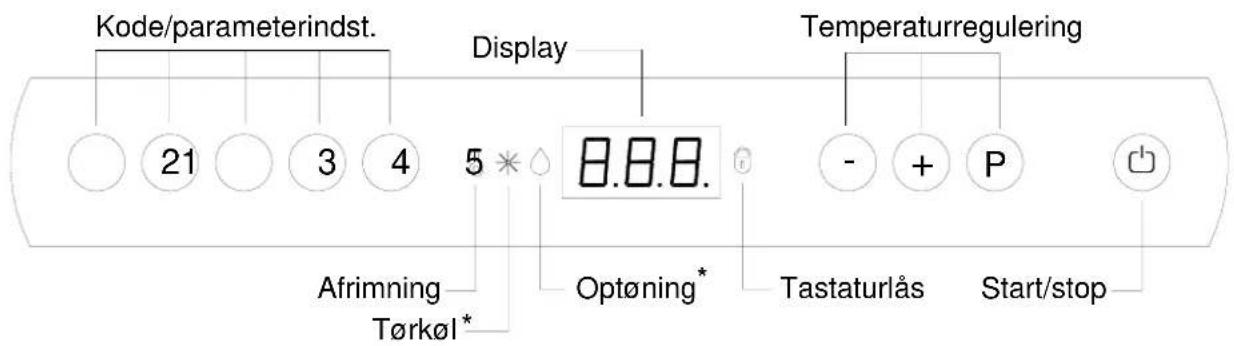

Kode/parameterindst. Display Temperatureregulering 21 3 4 5 * 8.8.8. Afirmning Tørkøl* Optøning* Tastaturlås Start/stop

* = ingen funktion på dette produkt.

Køle/frysebordet tilsluttes stikkontakten.

Tryk på START/STOP tasten for at tænde bordet, alle dioder lyser i få sekunder.

Tallene, der nu vises på displayet, angiver den aktuelle temperatur i bordet, og er samtidig en sikkerhed for, at der er strøm til bordet.

Starter bordet ikke straks og lyser, skyldes det, at der foretages en afrimning.

For at annullere startafrimningen, tryk Ⓟ og Ⓗ mere end 3 sekunder.

slukkes.

For at slukke skabet, tryk på ⏻ mere end 3 sekunder.

Ved service:

Hvis der foretages service på de elektriske dele, skal der afbrydes på stikkontakten. Det er ikke nok at afbryde på START/STOP tasten, da der stadig vil være spænding til enkelte elektriske dele i bordet.

Temperaturindstilling

Temperaturkontrol:

Tryk på denne tast, for at se hvilken temperatur bordet er indstillet på. Temperaturen vises på displayet.

Temperaturregulering:

Temperatur op: Hold Ⓓ inde og tryk samtidigt på +. For hvert tryk på + ændres temperaturen en grad. Når displayet viser den ønskede temperatur - slip da tasterne, og indstillingen er gemt.

Temperatur ned: Hold Ⓓ inde og tryk samtidigt på - . For hvert tryk på - ændres temperaturen en grad. Når displayet viser den ønskede temperatur - slip da tasterne, og indstillingen er gemt.

Fejlkoder på displayet

F1 Vises fejlkoden F 1 på displayet, betyder det, at temperaturføleren i bordet er defekt, og der bør tilkaldes servicehjælp. Bordet vil i mellemtiden ved hjælp af styringens hukommelse selv tilstræbe at holde den indstillede temperatur.

F2 Hvis displayet viser fejlkoden F 2 er der problemer med temperaturføleren på fordamperen. Det har ingen indflydelse på bordets drift, men føleren bør skiftes snarest muligt. Tilkald servicehjælp.

F3 Hvis displayet viser F 3 er der problemer med temperaturføleren på kondensatoren. Det har ingen indflydelse på bordets drift, men føleren skal skiftes snarest muligt. Tilkald servicehjælp.

OBS! Gælder kun for borde med påmonteret kompressor.

- - Hvis punkterne i displayet blinker, er det tegn på, at kondensator-temperaturen er for høj. Afbryd bordet på stikkontakten og se efter, om kondensatoren er tildækket. Er dette ikke tilfældet, kan den høje temperatur skyldes, at kondensatoren bør rengøres. Dette gøres med en børste eller en støvsuger. Start bordet igen. Efter en times tid vil bordet køre som normalt. Hvis punkterne begynder at blinke igen - tilkald da servicehjælp.

OBS! Gælder kun for borde med påmonteret kompressor.

Temperaturalarm

Temperaturalarm – display.

Styringen er udstyret med en temperaturalarm, som overvåger skabets temperatur konstant. Den temperatur, som udløser alarmen kan indstilles efter eget ønske. I tilfælde af, at temperaturen overskrider den indstillede grænse, begynder displayet at blinke i henhold den indstillede tidsforsinkelse.

Alarmen kan nulstilles ved at slukke og tænde skabet.

Indstilling af alarm-værdi (indstillingsområde -35°C til +25°C – fabr.indstilling +25°C):

• Tryk påP + 1 i mere end 3 sekunder.
• Tryk på ^+ indtil displayet viser dPL.
- Ved tryk på P vises den indstillede værdi.
• Værdien ændres ved at trykke på + eller -.
- Når den ønskede værdi er indstillet, tryk på ^P for at kvittere.
- Tryk 2 gange på för at forlade menuen.

Indstilling af tidsforsinkelse (indst. område 0 til 120 min. – fabr.indstilling 60 min.):

Indstilles på samme måde som ovenfor, parameteren for tidforsinkelse hedder dPt.

Potentialefri alarmrelæ

Tilslutning nr. 19 på printet er for tilslutning af fjernalarm. Et relæ slutter, når temperaturen har været for høj eller lav i henhold til den indstillede tidsforsinkelse.

Indstilling af øvre alarm-værdi (indstillingsområde -35°C til +25°C):

• Tryk på ^P + 1 i mere end 3 sekunder.
• Tryk på ^+ indtil displayet viser HAr.
- Ved tryk på ^P vises den indstillede værdi.
• Værdien ændres ved at trykke på + eller -.
- Når den ønskede værdi er indstillet, tryk på P for at kvittere.
- Tryk 2 gange på för at forlade menuen.

Indstilling af nedre alarm-værdi (indstillingsområde -35°C til +25°C):

Indstilles på samme måde som ovenfor, parameteren for nedre alarm-værdi hedder LAr.

Indstilling af tidsforsinkelse (indst. område 0 til 120 min. – fabr.indstilling 60 min.):

Indstilles på samme måde som ovenfor, parameteren for tidsforsinkelse hedder henholdsvis HAt og LAt for øvre og nedre alarmgrænse.

Tastaturlås

Tastaturet til styringen kan låses ved at taste koden: 123P. lyser som indikation af, at tastaturet er låst, samtidigt med at der lyder et kort bip. Det er nu ikke muligt at ændre temperaturindstilling m.m.

Samme kode bruges til at låse tastaturet op igen.

For ændring af koden henvises til betjenings- og servicemanualen.

Afrimning

Den normale afrimning foregår automatisk 4 gange i døgnet. Hvis skabet er under ekstrem hård belastning (hyppige åbninger af dør og hyppig udskiftning af varer), kan det blive nødvendigt at gennemføre en manuel afrimning. Den manuelle afrimning gennemføres ved at slukke og starte skabet. Skabet vil da starte med at afrime. Den næste afrimning sker automatisk 6 timer senere. •lyser som indikation af, at en afrimning er i gang.

Det er muligt at ændre antallet af afrimninger pr. døgn på følgende måde:

• Tryk på ^P + 1 i mere end 3 sekunder.
• Tryk på ^+ indtil displayet viser dEF.
- Ved tryk på ^P vises den indstillede værdi.
- Værdien ændres ved at trykke på + eller -.
- Når den ønskede værdi er indstillet, tryk på Ⓟ for at kvittere.
- Tryk 2 gange på för at forlade menuen.

Brug ikke skarpe eller spidse genstande til at accelerere afrimningsprocessen.

Tøvand

Borde med kompressor:

Tøvandet ledes gennem et rør, fra fordamperen og over i en bakke bag kondensatoren, hvor vandet fordampes ved hjælp af varmen fra kondensatoren.

På steder med meget høj fugtighed eller ved meget hård belastning af bordet kan det blive nødvendigt at påmontere et varmelegeme.

Borde tilsluttet fælles kompressor:

Tøvandet ledes gennem et rør til en bakke i rummet bag frontpanelet, hvorfra vandet fordampes med et varmelegeme.

Strømsvigt

Ved strømsvigt husker styringen den indstillede temperatur, og starter igen, når strømmen kommer tilbage.

Rengøring

Før rengøring skal bordet afbrydes på stikkontakten.

Der må ikke spules med vand i kompressorrummet og ved køleelementet, da der kan opstå kortslutninger, skader og lign. på de elektriske dele.

Med passende mellemrum skal det indvendige og udvendige møbelrum rengøres med en svag sæbeopløsning og efterses grundigt, inden møblet sættes i drift igen.

Møblets udvendige flader kan vedligeholdes med plejespray for rustfri stål.

Rengøringsmidler indeholdende klor eller klorforbindelser, samt andre aggressive midler må ikke anvendes, da de kan forårsage tæringer på de rustfri flader og på det indvendige kølesystem.

Kompressorrummet og især kondensatoren skal holdes fri for støv og snavs, hvilket gøres bedst med en støvsuger og en stiv børste. Filtrene på kondensatoren og i frontpanelet kan afmonteres og rengøres i opvaskemaskine ved max. 50°C. Få evt. rengøring af kondensatoren noteret i rengøringsplanen.

Rengøring af kølebord med skuffer:

Når der er behov for rengøring af bund, sider og bagvæg, hvor der er monteret skuffer, kan skufferne afmonteres på følgende måde:

Træk skuffen ud. Løft lidt opad, hvorefter skuffen kan trækkes af udtræksskinnerne. (Illustration 1A, 1B, 1C)

Efter rengøring kan skuffen monteres igen. Placer skuffen på de yderste hjul på udtræksskinnen. Sænk skuffen til vandret stilling hvorefter den kan skubbes ind i lukket position. Skuffen er nu monteret igen.

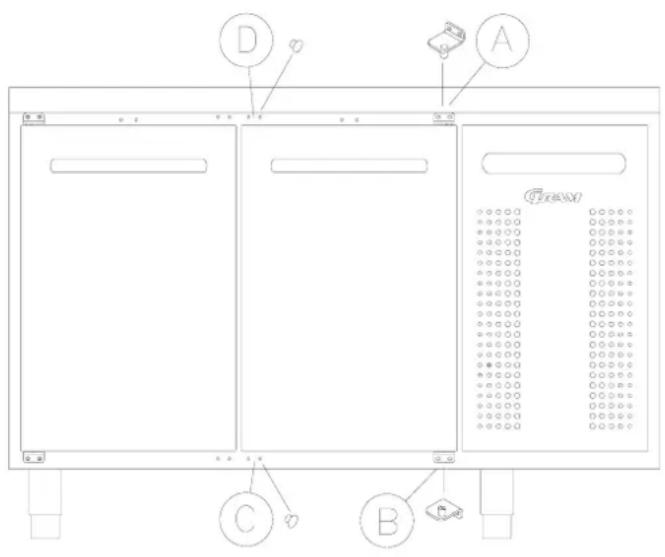

Vending af dør

Døren kan vendes fra højrehængt til venstrehængt eller omvendt.

En vending foretages på følgende måde:

D A C B

1. Afmonter hængsel pos. A.
2. Tag døren af.
3. Afmonter hængsel pos. B.
4. Flyt plastdækpropper på kabinettet fra pos. D til pos. A og fra pos. C til pos. B.
5. Flyt ligeledes dækprop i døren fra pos. D til pos. A.
6. Hængsel fra pos. A monteres i pos. C.
7. Døren sættes ned på hængselstappen i pos. C.
8. Hængslet fra pos. B monteres nu i pos. D og justeres, så døren lukker tæt, hvorefter det spændes helt fast.

Service

Kølesystemet og den hermetisk lukkede kompressor kræver intet tilsyn - kun renholdelse.

Svigter kølevirkningen, må De først undersøge, om årsagen er utidig afbrydelse ved stikkontakten eller en afbrydelse i sikringsgruppen.

Kan grunden til kølevirkningens ophør ikke findes, må De henvende Dem til Deres leverandør. Ved henvendelse skal bordets typenavn, partnummer og serienummer opgives.

TYPE, PART NO og SER. NO kan findes på typenummerskiltet.

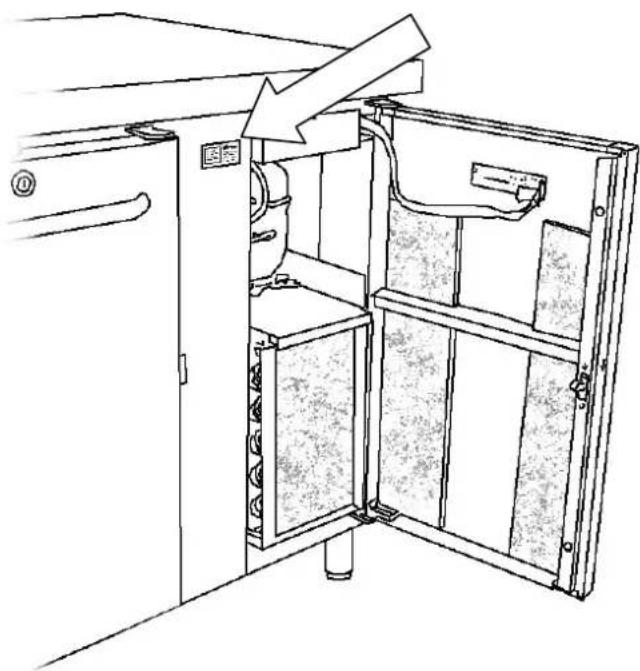

Placering af typenummerskiltet:

Når det udtjente køle/frysebord skal bortskaffes, skal det ske på en miljømæssig korrekt og forsvarlig måde. Vær opmærksom på reglerne for bortskaffelse. Der kan være særlige krav/betingelser, der skal overholdes.

Elektrisk og elektronisk udstyr (EEE) indeholder materialer, komponenter og stoffer, der kan være farlige og skadelige for menneskers sundhed og for miljøet, når affaldet af elektrisk og elektronisk udstyr (WEEE) ikke bortskaffes korrekt.

Produkter, der er mærket med nedenstående overkrydsede skraldespand', er elektrisk og elektronisk udstyr. Den krydsede skraldespand symboliserer, at affald af elektrisk og elektronisk udstyr ikke må bortskaffes sammen med usorteret husholdningsaffald, men skal indsamles særskilt.

Til dette formål har alle kommuner etableret indsamlingsordninger, hvor affald af elektrisk og elektronisk udstyr gratis kan afleveres af borgerne på genbrugsstationer eller andre indsamlingssteder eller hentes direkte fra husholdningerne. Nærmere information skal indhentes hos kommunens tekniske forvaltning.

Desuden henvises til vor hjemmeside: www.gram-commercial.com
