BRUKSANVISNING HSW59F18DNMM HAIER

WARNING: Risk för brand/brandfarliga material SV

Symbolen indikerar att det finns en brandrisk eftersom brandfarliga material används. Var försiktig för att undvika att brandfarliga material fattar eld.

Safety information 6

Intended use 11

Product description 12

Control panel 13

Use 14

Equipment 27

7/8-Kødprodukter, fisk, råkost

9-Dåser, mejeriprodukter mm.

10-Frugt, grøntsager, salat mv

Montering av isbeholderen

Avsedd användning....627

Produktbeskrivning....628

Kontrollpanel....629

Användning 630

Utrustning....643

Skötsel och rengöring....645

Felsökning....650

Installation 654

Tekniska data....659

Kundtjänst 661

Tack för att du har köpt en Haier-produkt.

Läs igenom dessa anvisningar noggrant innan du använder apparaten. Instruktionerna innehåller viktig information som hjälper dig att få ut det bästa av apparaten och garanterar en säker och korrekt installation, användning och underhåll.

Förvara den här bruksanvisningen på en lämplig plats så att du alltid kan läsa den för att använda apparaten på ett säkert och korrekt sätt.

Om du säljer apparaten, ger bort den eller lämnar den kvar när du flyttar, se till att du också lämnar över den här bruksanvisningen så att den nya ägaren kan bekanta sig med apparaten och säkerhetsföreskrifterna.

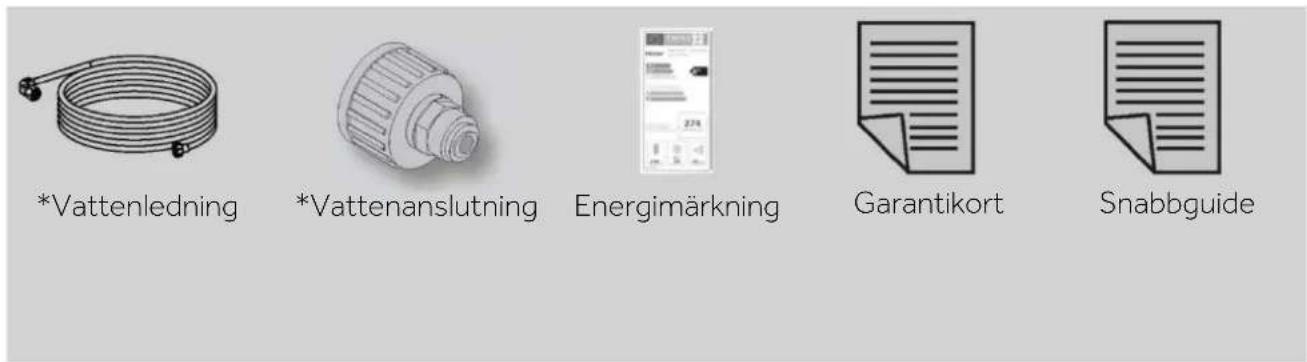

Tillbehör

Kontrollera tillbehören och litteraturen i enlighet med denna lista:

*Vattenledning *Vattenanslutning Energimärkning Garantikort Snabbguide

WARNING - Viktig säkerhetsinformation

OBSERVERA - Allmän information och tips

Miljöinformation

Bortskaffande

Bidra till att skydda miljön och människors hälsa. Lägg förpackningen i lämpliga behållare för att återvinna den. Hjälp till att återvinna avfall från elektriska och elektroniska apparater. Släng inte apparater märkta med denna symbol med hushållsavfallet. Lämna in produkten till den lokala återvinningsanläggningen eller kontakta ditt kommunala kontor.

WARNING!

Risk för skada eller kvävning!

Köldmedier och gaser måste bortskaffas professionellt. Se till att kylmediekretsens slangar inte är skadade innan de kasseras. Koppla bort apparaten från elnätet. Klipp av nätkabeln och kassera den. Ta bort brickor och lådor samt dörrspärrar och tätningar för att förhindra att barn och husdjur stängs in i apparaten.

Innan du slår på apparaten för första gången, läs följande säkerhetsråd!:

WARNING!

Innan apparaten används första gången

Se till att det inte finns några transportskador.
Ta bort all förpackning och förvara utom räckhåll för barn.
Vänta minst två timmar innan du installerar apparaten för att säkerställa att köldmediekretsen är fullt effektiv.
Apparaten är tung och ska hanteras av minst två personer.

Installation

Apparaten ska placeras på en väl ventilerad plats. Se till att det finns ett utrymme på minst 10 cm över och runt apparaten.
Placera aldrig apparaten i ett fuktigt utrymme eller på en plats där vatten kan stänka på apparaten. Rengör och torka vattenstänk och fläckar med en mjuk, ren trasa.
▶ Installera inte apparaten i direkt solljus eller i närheten av värmekällor (t.ex. spisar, värmare).
▶ Installera och nivellera apparaten på en lämplig plats med hänsyn till användning och storlek.
Håll ventilationsöppningarna i apparaten eller i den inbyggda konstruktionen fria från hinder.
Kontrollera att den elektriska informationen på typskylten överensstämmer med strömförsörjningen. Om den inte gör det, kontakta en elektriker.
Apparaten drivs av en strömförsörjning på 220-240 VAC/50 Hz. Onormala spänningsvariationer kan göra att apparaten inte startar, skada temperaturkontrollen eller kompressorn eller låta konstigt under drift. Om det är så, ska en automatisk regulator installeras.
Använd inte adaptrar och förlängningskablar med flera kontakter.
Lägg inte flera bärbara uttag eller bärbara strömförsörjningsaggregat bakom produkten.
Se till att strömkabeln inte fastnar i kylskåpet. Trampa inte på strömkabeln.

WARNING!

Använd ett separat jordat uttag för strömförsörjningen som är lätt att komma åt. Apparaten måste jordas.
Endast för UK: Apparatens strömkabel är försedd med en 3-polig jordad kontakt som passar ett standarduttag med 3 poler (jordad). Klipp aldrig av eller demontera den tredje polen (jordad). Kontakten ska vara tillgänglig när apparaten är installerad.

▶ Skada inte köldmediekretsen.

Daglig användning

Den här apparaten kan användas av barn från åtta års ålder och av personer med nedsat fysisk, sensorisk eller mental förmåga om de har fått handledning eller instruktioner för säker användning och förstår de faror som är inblandade.

Barn i åldern 3–8 år får använda kylskåpet för att ta ut och sätta i mat. De får inte rengöra eller installera kylskåpet.

Håll barn under tre år borta från apparaten om de inte är under ständig uppsikt.

▶ Barn ska inte leka med apparaten.

Om kolgas av annan brandfarlig gas läcker ut i närheten av apparaten, stäng av ventilen för den läckande gasen, öppna dörrar och fönster och dra inte ur strömkabeln till kylskåpet eller någon annan apparat.

▶ Observera att apparaten är inställd för drift vid ett specifikt temperaturintervall mellan 10 och 38 °C. Det kan hända att apparaten inte fungerar som den ska om den lämnas under en längre tid vid en temperatur över eller under det angivna intervallet.

För att förhindra personskada orsakad av fall eller elchock orsakad av kontakt med vatten ska instabila föremål (tunga objekt, behållare med vatten) inte placeras ovanpå apparaten.

Dra inte i dörrhyllorna. Dörren kan dras snett, flaskstället kan dras bort eller så kan apparaten välta.

Öppna och stäng dörrarna endast med handtagen. Mellanrummet mellan dörrarna och skåpet är mycket smalt. Lägg inte händerna i dessa områden för att undvika att fingrarna kläms. Öppna eller stäng kylskåpets dörrar endast när inga barn befinner sig inom dörres rörelseområde.

WARNING!

Förvara eller använd inte brännbara, explosiva eller frätande material i apparaten eller i dess närhet.
Förvara inte mediciner, medel med bakterier eller kemikalier i apparaten. Den här apparaten är en hushållsapparat. Det rekommenderas inte att förvara material som kräver strikta temperaturer.
Förvara aldrig vätskor i flaskor eller burkar (förutom högprocentiga spritdrycker), särskilt kolsyrade drycker i frysen, eftersom de spricker under frysning.
Kontrollera livsmedlens skick om det har skett en uppvärmning i frysen.
Ställ inte in onödigt låg temperatur i kyldelen. Minustemperaturer kan förekomma vid höga inställningar. Varning: Flaskor kan spricka
Rör inte frysta varor med våta händer (bär handskar). Ät framför allt inte isglass omedelbart efter att den har tagits ut ur frysdelen. Det finns riks att blåsor bildas på grund av köldskador. FÖRSTA hjälpen: håll den skadade kroppsdelen under rinnande kal It vatten. Dra inte undan!
Rör inte insidan av frysens förvaringsutrymme när den är i drift, särskilt inte med våta händer, eftersom dina händer kan frysa fast på ytan.
Koppla ur apparaten i händelse av strömavbrott eller före rengöring. Vänta i minst 7 minuter innan du startar apparaten igen. Frekventa startar kan skada kompressorn.
Använd inte elektriska apparater inuti förvaringsutrymmet för matvaror, om de inte är av en typ som rekommenderas av tillverkaren. Underhåll/rengöring
Barn som utför rengöring och underhåll ska hållas under uppsikt.
Koppla bort apparaten från elnätet innan du utför rutinunderhåll. Vänta i minst 5 minuter innan du startar apparaten igen. Frekventa startar kan ska kompressorn.

WARNING!

Håll i kontakten, inte kabeln, när du kopplar ur apparaten.
Rengör inte apparaten med hårda borstar, stålborstar, rengöringsmedelspulver, bensin, amylacetat, aceton och liknande organiska lösningar, sura eller alkaliska lösningar. Rengör med ett speciellt rengöringsmedel för kylskåp för att undvika skador.
Skrapa inte bort frost och is med vassa föremål. Använd inte sprayer, elektriska värmare som värmeelement, hårtork, ångtvättar eller andra värmekällor för att undvika skador på plastdelarna.
Använd inte mekaniska hjälpmedel för att skynda på avfrostningen, annat än de som rekommenderas av tillverkaren.
Om elsladden skadas måste den bytas av tillverkaren, dennes serviceombud eller liknande kvalificerad person för att undvika faror.
Försök inte att reparera, demontera eller ändra apparaten på egen hand. Vid reparation, kontakta vår kundtjänst.
Ta bort dammet på baksidan av enheten minst en gång om året för att undvika brandrisk och ökad energiförbrukning.
Spruta eller spola inte i eller på apparaten under rengöringen.
Använd inte vattenspray eller ånga för att rengöra apparaten.
Rengör inte de kalla glashyllorna med hett vatten. Plötsliga temperaturförändringar kan göra att glaset spricker.

Information om köldmediegas

WARNING!

Apparaten innehåller det brandfarliga köldmediet ISOBUTANE (R600a). Se till att köldmediekretsen inte skadas under transport eller installation. Läckande köldmedium kan orsaka ögonskador eller antändas. Om en skada har uppstått: håll borta från öppna eldkällor, ventilera rummet ordentligt, koppla inte in eller dra utnätsladdarna till apparaten eller någon annan apparat. Informera kundtjänsten.

Om ögonen kommer i kontakt med köldmediet, skölj dem omedelbart under rinnande vatten och kontakta omedelbart en ögonspecialist.

Avsedd användning

Den här apparaten är avsedd för att kyla och frysa mat. Den har designats uteslutande för användning i hushåll och liknande tillämpningar som personalkök i butiker, kontor och andra arbetsmiljöer; bondgårdar och av kunder på hotell, motell och andra bostadsmiljöer samt inom bed-and-breakfast och cateringverksamhet. Den är inte avsedd för kommersiell eller industriell användning.

Det är inte tillåtet att ändra eller modifiera anordningen. Oavsiktlig användning kan orsaka faror och förlust av garantin.

Standarder och direktiv C€ och UK CA

Denna produkt uppfyller kraven i alla tillämpliga EG-direktiv med motsvarande harmoniserade standarder och brittiska standarder, som tillhandahåller CE- och UKCA-märkning.

Uppmärksamma

På grund av tekniska förändringar och olika modeller kan vissa illustrationer i den här bruksanvisningen skilja sig från din modell.

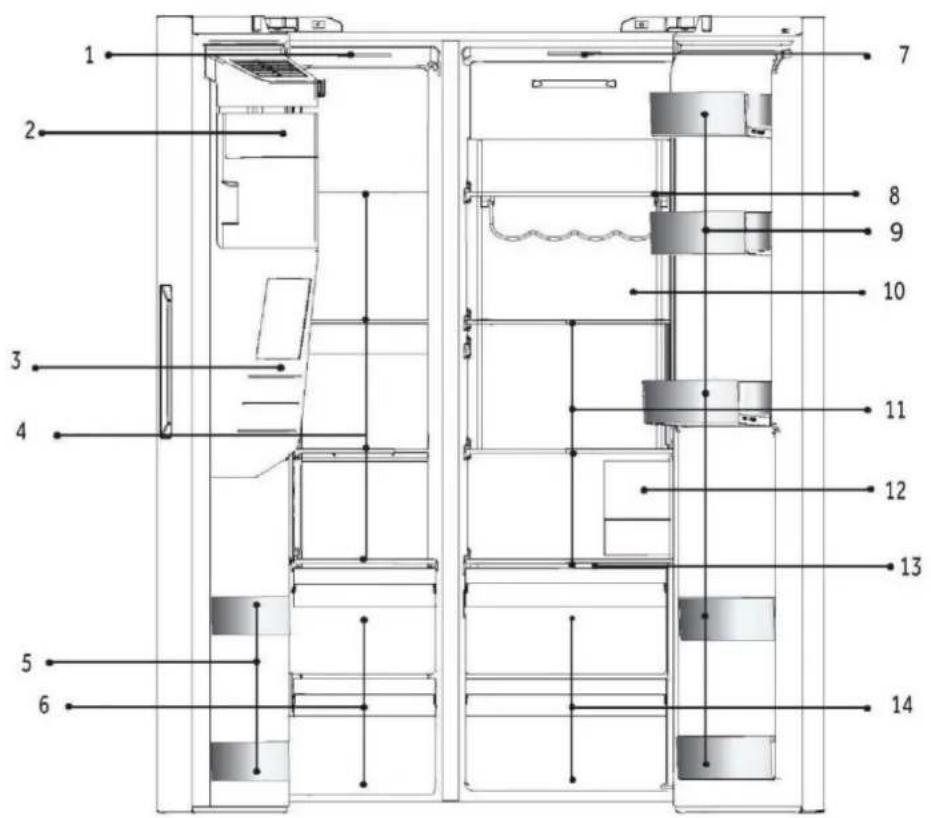

1 2 3 4 5 6 7 8 9 10 11 12 13 14

A: Frysdel

1 Taklampa
2 Ismaskin med isbehållare
3 Vatten- och isdispenser
4 Glashyllor
5 Flaskhållare/ställ
6 Lådor

B: Kyldel
7 Taklampa
8 Vinställ
9 Flaskhållare/ställ
10 Bakre lampa (HSW79F18DIPT)
11 Glashyllor
12 Vattenfilter
13 Skyddsplåt våtzon
14 Lådor

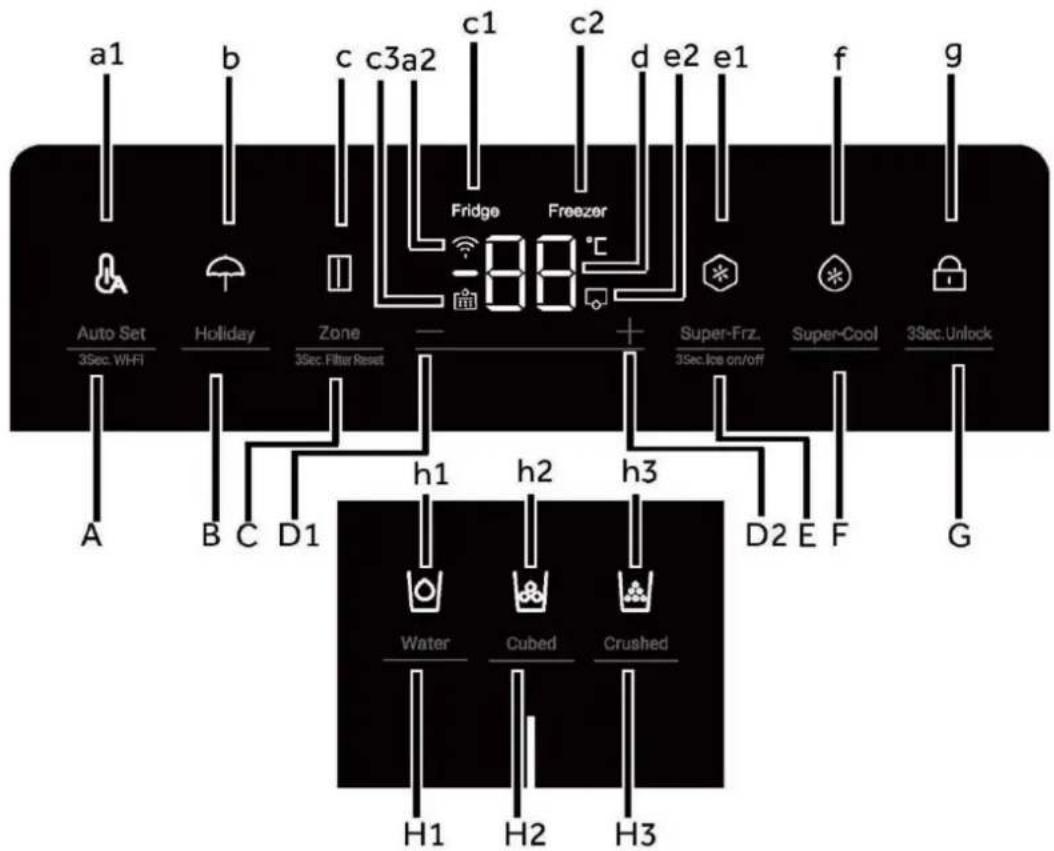

Kontrollpanel

c3 Filteråterställning-funktion

d Temperaturdisplay

e1 Super-Freeze-läge

e2 Ismaskinsläge

f Super-Cool-läge

g Panellås

Innan apparaten används första gången

Ta bort allt förpackningsmaterial, förvara det utom räckhåll för barn och kassera det på ett miljövänligt sätt.
Rengör apparatens in- och utsida med vatten och ett milt rengöringsmedel innan du lägger in mat i den.
Vänta minst 2-5 timmar innan du ansluter apparaten till strömförsörjningen efter att den har installerats och rengjorts. Se avsnitt INSTALLATION.
Förkyl facken ordentligt genom att ställa in de högre kylinställningarna innan du fyller dem med mat. Funktionen Power-Freeze hjälper till att kyla ned facken snabbt.
Kylskåpets och frysens temperatur ställs och ställs automatiskt in på 5 °C respektive -18 °C. Det är de rekommenderade inställningarna. Om man önskar går det att manuellt ändra de inställda temperaturerna. Se avsnittet JUSTERA TEMPERATUREN.

Sensorknappar

Knapparna på kontrollpanelen är sensorknappar som reagerar redan vid lätt beröring med fingret.

Slå på/av apparaten

Apparaten är i drift så snart den ansluts till strömförsörjningen.

De visade temperaturerna visar de temperaturinställningarna i utrymmet.

Kanske är panellåset aktiverat.

Uppmärksamma

När apparaten sätts på efter att ha kopplats bort från elnätet kan det ta upp till 12 timmar innan den uppnår rätt temperatur.

Töm apparaten innan du stänger av den. För att stänga av apparaten drar du ut sladden ur eluttaget.

OBS!

När kylskåpet sätts på första gången lyser indikatorn. Kylskåpets och frysens temperatur ställs och ställs automatiskt in på 5 °C respektive -18 °C.

Lås/lås upp panel

1. Automatiskt lås: När dörren för kylskåpet och frysskåpet är stängda och ingen knapp rörs inom 30 sekunder, släcks och låses displayen automatiskt.


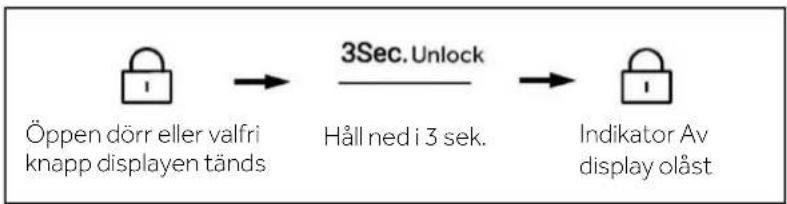

1. Manuellt lås: När displayen är olåst trycker du på knappen "G" (panellås) och håller den intryckt i 3 sekunder, summern ringer en gång, indikatorn "g" (panellås) lyser och displayen är låst.

Justera temperaturen

Inomhustemperaturer påverkas av följande faktorer:

▶ Omgivningstemperatur
▶ Frekvens av dörröppning
Mängden förvarade livsmedel
▶ Installation av apparaten

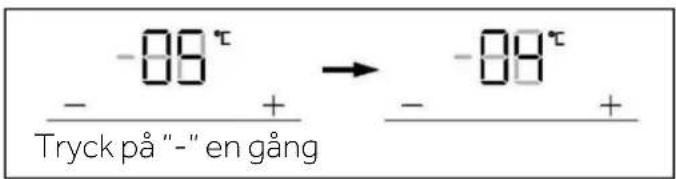

Justera temperaturen för kylen

1. När displayen är upplåst trycker du på knappen "C" (zonväljare). Summern ringer en gång, indikatorn "c1" (kylskåpsindikator) blinkar och sedan kommer kylens temperaturinställningsläge.
2. Tryck på knappen "D1" (knappen för temperaturjustering "-") varje gång, summern ringer en gång, kylens inställda temperatur sänks med 1. Kylskåpets temperatur visas i sekvensen "9 °C > 8 °C > 7 °C > 6 °C > 5 °C > 4 °C > 3 °C > 2 °C > 1 °C".

-08^τ - + Tryck på "-" en gång → -08^τ - +

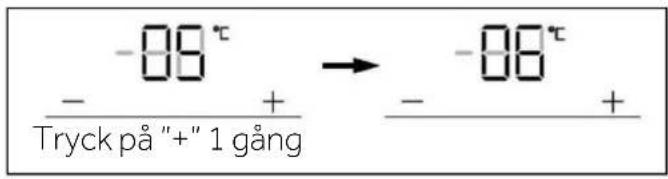

Justera temperaturen för kylen

1. Tryck på knappen "D2" (knappen för temperaturjustering "+" varje gång, summern ringer en gång, kylskåpet inställda temperatur ökar med 1. Kylskåpets temperatur visas i sekvensen "1 °C > 2 °C > 3 °C > 4 °C > 5 °C > 6 °C > 7 °C > 8 °C > 9 °C"

-89^c - + -86^c Tryck på "+" 1 gång +

Uppmärksamma

Om ingen åtgård vidtas inom 5 sekunder efter det att temperaturen har ställts in kommer systemet automatiskt att fastställa och spara den inställda temperaturen.

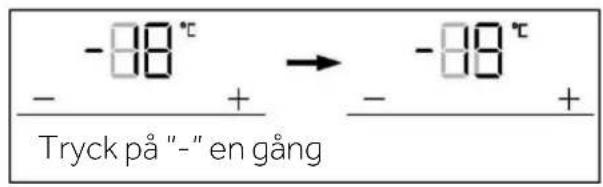

Justera temperaturen för frysen

1. När displayen är upplåst trycker du på knappen "C" (zonväljare). Summern ringer en gång, indikatorn "c2" (frysindikator) blinkar och sedan kommer frysens temperaturinställningsläge.
2. Tryck på knappen "D1" (knappen för temperaturjustering "-") varje gång, summern ringer en gång, frysens inställda temperatur sänks med 1. Frysskåpets temperatur visas i sekvensen "-14 °C > -15 °C > -16 °C > -17 °C > -18 °C > -19 °C > -20 °C > -21 °C > -22 °C > -23 °C > -24°C".

-88° - + -88° - + Tryck på "-" en gång

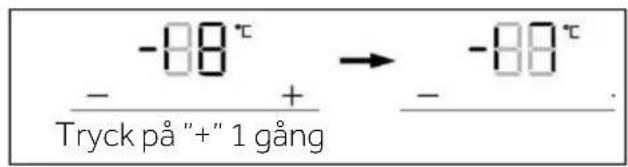

1. Tryck på knappen "D2" (knappen för temperaturjustering "+" varje gång, summern ringer en gång, frysens inställda temperatur kommer att ökas med 1. Frysskåpets temperatur visas i sekvensen "-24°C > -23°C > -22°C > -21°C > -20°C > -19°C > -18°C > -17°C > -16°C > -15°C > -14°C".

Om ingen åtgård vidtas inom 5 sekunder efter det att temperaturen har ställts in kommer systemet automatiskt att fastställa och spara den inställda temperaturen.

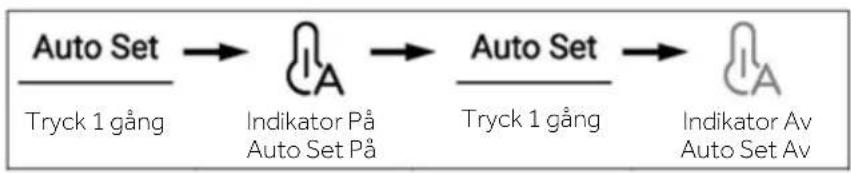

Auto Set-läge

1. När displayen är upplåst trycker du på knappen "A" (väljare för Auto Set-läget), summern ringer en gång, indikatorn "a1" (Auto Set-läge) lyser och Auto Set-funktionen slås på.
2. När indikatorn "a1" (Auto Set-läge) lyser trycker du på knappen "A" (väljare för Auto Set-läget), summern ringer en gång, indikatorn "a1" (Auto Set-läge) slocknar och Auto Set-funktionen stängs av

Uppmärksamma

I Auto Set-läget kan kylens eller frysens temperatur inte justeras. Om du trycker på knappen "D1" (knappen för temperaturjustering "-") eller knappen "D2" (knappen för temperaturjustering "+" ) för att justera temperaturen i kyl - eller frysskåpet, blinkar indikatorn "a1" (Auto Set-indikatorn) och en signal ljuder för att indikera att åtgärden inte kan utföras.

Om funktionen "Super-Cool", "Super-Freeze" eller "Holiday" är inställd i Auto Set-läget, på grund av olika kontrollmetoder, släcks indikatorn "a1" (Auto Set-läge) och Auto Set-funktionen avslutas automatiskt.

Holiday-läge

Holiday-läget är utformat för att inte använda kylskåpet under en längre tid. När Holiday-läget är aktiverat är frysen under normal kontroll och kylens temperatur är automatiskt inställd på 17 °C. Den faktiska temperaturen är inte högre än 17 °C, vilket förhindrar konstig lukt som orsakas av för hög temperatur och bidrar samtidigt till att minska energiförbrukningen.

1. När displayen är upplåst trycker du på knappen "B" (väljare Holiday-läge), summern ringer en gång, indikatorn "b" (Holiday-läge) lyser och Holiday-funktionen slås på.
2. När indikatorn "b" (Holiday-läge) lyser trycker du knappen "B" (väljare för Holiday-läget), summern ringer en gång, indikatorn "b" (Holiday-läge) slocknar och Holiday-funktionen stängs av.

Uppmärksamma

I Holiday-läget kan kylens temperatur inte justeras. Om du trycker på knappen "D1" (knappen för temperaturjustering "-") eller knappen "D2" (knappen för temperaturjustering "+" ) för att justera temperaturen i kylskåpet, blinkar indikatorn "b" (Holiday-indikator) och en signal ljuder för att indikera att åtgården inte kan utföras.

Innan du använder Holiday-funktionen, töm kylen för att förhindra att maten blir dålig i den. När Holiday-funktionen är påslagen kan "Auto Set"-funktionen eller "Super-Cool"-funktionen inte aktiveras samtidigt.

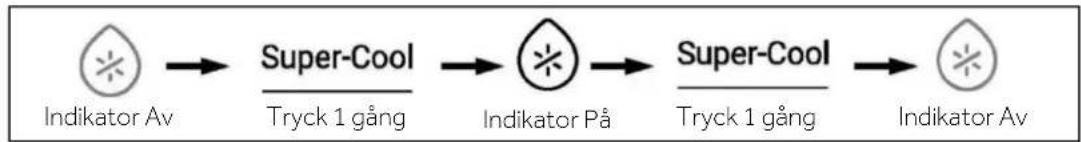

Super-Cool-funktion

1. När displayen är upplåst trycker du på knappen "F" (Super-Cool-väljare), summern ringer en gång, indikatorn "f" (Super-Cool-funktion) lyser och Super-Cool-funktionen slås på.
2. När indikatorn "f" (Super-Cool-funktion) lyser trycker du på knappen "F" (Super-Cool-väljare), summern ringer en gång, indikatorn "f" (Super-Cool-funktion) slocknar och Super-Cool-funktionen stängs av.
3. När Super-Cool-funktionen har aktiverats stänger kylskåpet automatiskt av funktionen när den när det inställda tillståndet. Om du vill avsluta manuellt kan du trycka på knappen "F" (Super-Cool-väljare) för att stänga av den.

Uppmärksamma

I Super-cool-läget kan kylens temperatur inte justeras. Om du trycker på knappen "D1" (knappen för temperaturjustering "-") eller knappen "D2" (knappen för temperaturjustering "+") för att justera temperaturen i kylskåpet, blinkar indikatorn "f" (Super-Cool-indikator) och en signal ljuder för att indikera att åtgården inte kan utföras.

När funktionen Super-cool eller Holiday är aktiverad kan Auto-set-funktionen inte slås på samtidigt på grund av de olika kontrollägena. När du väljer en funktion som står i konflikt med en annan funktion avslutas den ursprungliga funktionen automatiskt.

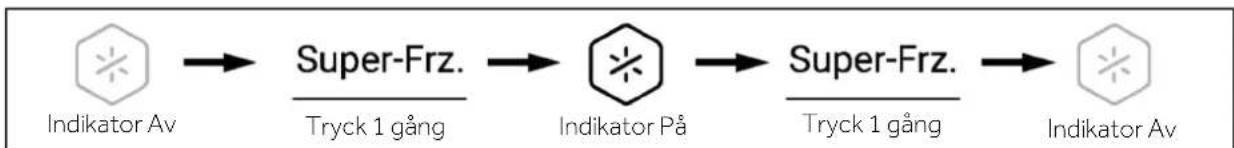

1. När displayen är upplåst trycker du på knappen "E" (väljare för Super-Frz.), summern ringer en gång, indikatorn "e1" (Super-Freeze-funktion) lyser och Super-Freeze-funktionen slås på.
2. När indikatorn "e1" (Super-Freeze-funktion) lyser trycker du på knappen "E" (väljare för Super-Frz.), summern ringer en gång, indikatorn "e1" (Super-Freeze-funktion) slocknar och Super-Freeze-funktionen stängs av
3. När Super-Freeze-funktionen har aktiverats stänger kylskåpet automatiskt av funktionen när den när det inställda tillståndet. Om du vill avsluta manuellt kan du trycka på knappen "E" (väljare för Super-Frz.) för att stänga av den.

Uppmärksamma

Under Super Freeze-läget kan frysens temperatur inte justeras. Om du trycker på knappen "D1" (knappen för temperaturjustering "-") eller knappen "D2" (knappen för temperaturjustering" +") för att justera temperaturen i frysskåpet, blinkar indikatorn "e1" (Super-Frz.-indikator) och en signal ljuder för att indikera att åtgården inte kan utföras.

När Super-Freeze-funktionen är aktiverad kan Auto-set-funktionen inte slås på samtidigt på grund av de olika kontrollägena. När du väljer en funktion som står i konflikt med en annan funktion avslutas den ursprungliga funktionen automatiskt.

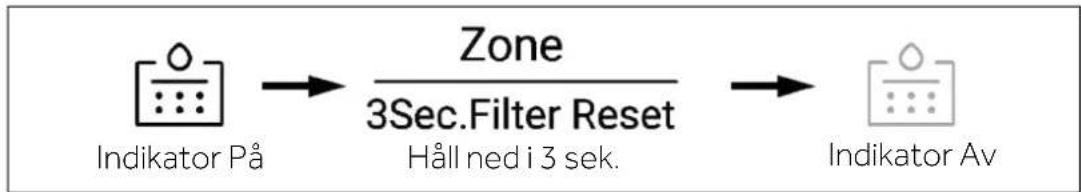

Filterfunktion

När kylskåpet har varit i drift i sex månader tänds påminnelseindikatorn "c3"

(Filteråterställning-funktion) för att påminna användaren om att byta ut filtret mot ett nytt. När filtret byts ut, håll in knappen "C" (väljare Filteråterställning-funktion) intryckt i 3 sekunder för att avbryta påminnelsen, tidtagningen kommer att återställs med en summer som ringer.

Uppmärksamma

Filtrets normala livslängd är sex månader. Det rekommenderas att filtret byts ut var sjätte månad.

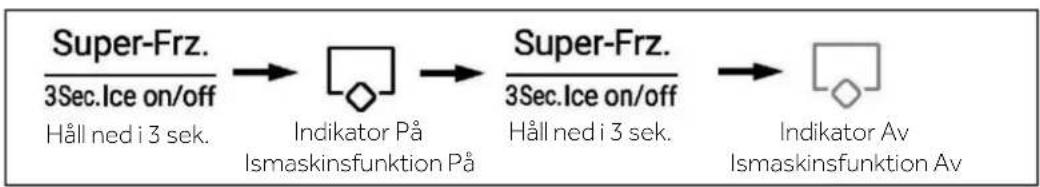

Ismaskinsläge

1. I olåst läge trycker du på knappen "E" (väljare för lsmaskinsläget) och håller ned i 3 sekunder, summern ringer en gång, indikatorn "e2" (lsmaskinsläge) lyser och lsmaskinsläget slås på.
2. När indikatorn "e2" (Ismaskinsläge) lyser trycker du på knappen "E" (väljare Ismaskinsläge) och håller ned i 3 sekunder, summern ringer en gång, indikatorn "e2" (Ismaskinsläge) slocknar och Ismaskinsläget stängs av.

Uppmärksamma

När programmet slås på är ismaskinen som standard avstängd.

När du inte behöver isbitar under en längre tid kan du stänga av Ismaskinsfunktionen, tömma behållaren och sätta in den rengjorda behållaren.

Ismaskinen kan endast konfigureras av tillverkaren eller köpas från hens serviceagent.

I vilket läge som helst (låst eller olåst) trycker du på knappen "H1" (väljare för Vattenutmatning-funktion), summern ringer en gång, indikatorn "h1" (Vattenutmatning-funktion) tänds och sedan slås Vattenutmatning-funktionen på.

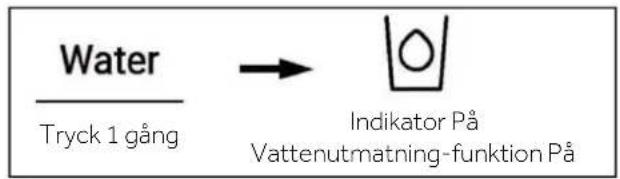

Water Tryck 1 gång → Indikator På Vattenutmatning-funktion På

Uppmärksamma

1. När indikatorn "h1" (Vattenutmatning-funktion) tänds släcks indikatorn "h2" (Isbitar-funktion) och indikatorn "h3" (Krossad is-funktion). När du trycker på dispenserspaken kommer vatten att rinna ut ur vattenutmatningsporten.
2. När tiden för vattenutmatning när 150 s kommer kylskåpet att pipa och hålla vatten tills tiden när 180 s, vattnet kommer att stängas av och vattenventilen går in i 200 s skyddstid, och sedan kan vattenutmatning utföras igen.
3. När den kumulativa vattenutmatningstiden när 5 min inom 10 min går vattenventilen in i 10 min skyddstid, och vattenutmatningen kan då utföras igen.

Isbitar-funktion

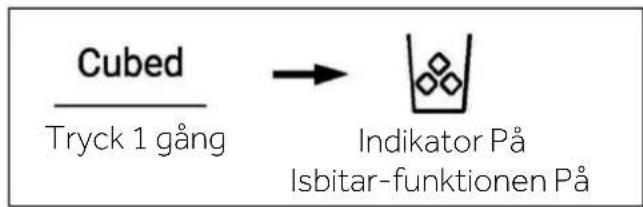

I vilket läge som helst (låst eller olåst) trycker du på knappen "H2" (väljare för lsbitar-funktion), summern ringer en gång, indikatorn "h2" (lsbitar-funktion) tänds och sedan slås lsbitar-funktionen på.

Uppmärksamma

1. När indikatorn "h2" (Isbitar-funktion) lyser, slocknar indikatorn "h1" (Vattenutmatningfunktion) och indikatorn "h3" (Krossad is-funktion) slocknar. När mikrobrytaren på fördelaren har tryckts ned flödar krossad isbitar ut ur öppningen.
2. När ismaskinen först ansluts till el för att fungera, är Isbitar-funktionen avstängd som standard.
3. Tryck på dispenserns mikrobrytare, lampan tänds när locket är öppet. Därefter börjar motorn som krossar isen att rotera moturs för att trycka isbitar. Lossa mikrobrytaren på dispensern, motorn som krossar isen stannar, dispenserns lock stängs och lampan släcks efter 5 sekunder.
4. Om läget för lsbitar varar längre än 50 sekunder, kommer en summer att börja varna (knacka) för att meddela användarna att de ska stänga av den. När tiden när 1 minut tvingas den att stoppa läget lsbitar. Läget aktiveras igen nästa gång knappen trycks in.
5. Om kylskåpsdörren öppnas under läget lsbitar stannar motorn som levererar isen. Locket på dispensern är stängt och dispenserns lampa är släckt och läget lsbitar är stoppat.
6. Det är inte tillåtet att försöka mata ut is när kylskåpsdörren är öppen.

Krossad is-funktion

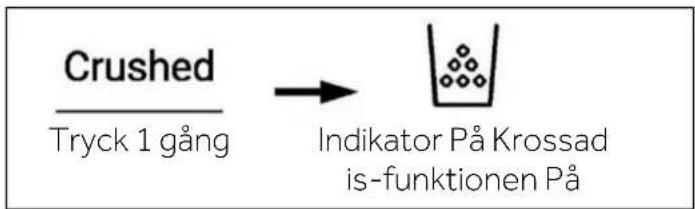

I vilket läge som helst (låst eller olåst) trycker du på knappen "H3" (väljare för Krossad is-funktion), summern ringer en gång, indikatorn "h3" (Krossad is-funktion) tänds och Krossad is-funktionen slås på.

Uppmärksamma

När indikatorn "h3" (Krossad is-funktion) lyser, slocknar indikatorn "h1" (Vattenutmatningfunktion) och indikatorn "h2" (Isbitar-funktion) slocknar. När mikrobrytaren på fördelaren har tryckts ned flödar krossad is ut ur öppningen.

Tryck på dispenserns mikrobrytare, lampan tänds när locket är öppet. Därefter börjar motorn som krossar isen att rotera medurs för att trycka isbitar. Lossa mikrobrytaren på dispensern, motorn som krossar isen stannar, dispenserns lock stängs och lampan släcks efter 5 sekunder.

Om läget för Krossad is varar längre än 50 sekunder, kommer en summer att börja varna (knacka) för att meddela användarna att de ska stänga av den. När tiden när 1 minut tvingas den att stoppa läget Krossad is. Läget aktiveras igen nästa gång knappen trycks in.

Om kylskåpsdörren under läget Krossad is stanna motorn som levererar isen om dispenserns lock är stängt och dispenserns lampa är släckt och läget Krossad is stoppas. Det är förbjudet att krossa is när kylskåpsdörren är öppen.

Larm för öppen dörr

Om någon dörr hålls öppen för länge eller om dörren inte stängs ordentligt ger kylskåpet ifrån sig ett larm med bestämda intervaller för att påminna dig om att stänga dörren i tid.

Spara inställningar

Det momentana arbetsläget vid avstängning sparas. När du slår på strömmen igen fungerar apparaten som den gjorde innan strömmen stängdes av

Använda is- och vattendispensern

Tryck på knappen för val av dispenser upprepade gånger tills lampan ovanför den indikator som du vill ha tänds.

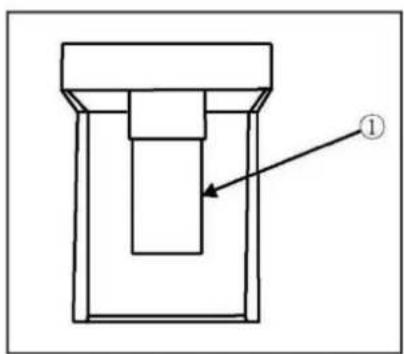

Tryck på dispenserspaken (1) med ett glas eller annan behållare för att mata ut isbitar, vatten eller krossad is.

Förvaring i kylskåpet

1. Håll ditt kylskåps temperatur under 5 °C.
2. Varm mat måste kylas ned till rumstemperatur innan den placeras i kylskåpet.
3. Matvaror som förvaras i kylskåp ska tvättas och torkas innan de förvaras.
4. Matvaror som ska förvaras bör förslutas ordentligt för att undvika att det börjar lukta eller ändrar smak.
5. Förvara inte alltför stora mängder livsmedel. För en mer homogen kylning ska utrymme lämnas mellan matvarorna så att kall luft kan cirkulera fritt
6. Mat som äts dagligen bör förvaras längst fram på hyllan.
7. Lämna ett mellanrum mellan matvarorna och de inre väggarna, så att luften kan cirkulera. Var noga med att inte förvara livsmedel mot den bakre väggen. De kan då frysa fast mot den. Undvik direktkontakt mellan mat (särskilt fet/oljig eller sur mat) och kylskåpets interiör, eftersom olja/syra kan fräta sönder materialet. Om du upptäcker spill från oljig/sur mat ska det tas bort snarast.
8. Frys fryst mat i kylförvaringsfacket. På så sätt kan du använda den frysta maten för att sänka temperaturen i facket och spara energi.
9. Åldringsprocessen för frukt och grönsaker, t.ex. zucchini, meloner, papaya, bananer, ananas osv. kan påskyndas i kylskåpet. Därför är det inte lämpligt att förvara dem i kylskåpet. Mogningsprocessen av starkt gröna frukter kan dock främjas under en viss tid. Lök, vitlök, ingefära och andra rotfrukter bör också förvaras vid rumstemperatur.
10. Obehagliga lukter inne i kylskåpet är ett tecken på att något har spillts ut och att man måste göra rent skåpet. Se avsnittet SKÖTSEL OCH RENGÖRING.
11. Olika livsmedel bör placeras i olika områden beroende på deras egenskaper:

Förvaring i frysdelen

1. Håll frystemperaturen på -18 °C.
2. 12 timmar innan du fryser in ytterligare livsmedel, aktivera Super-Freeze-funktionen; för små mängder mat räcker det med 4-6 timmar.
3. Het mat måste kylas ned till rumstemperatur innan den placeras i frysdelen.
4. Mat som delas upp i mindre portioner/bitar fryser snabbare och blir lättare att tina upp och tillaga. Den rekommenderade vikten per portion är mindre än 2,5 kg.
5. Det är bättra att förpacka maten innan den placeras i frysen. Förpackningens utsida måste vara torr för att undvika att påsarna klibbar ihop. Förpackningsmaterial ska vara luktfritt, lufttätt och giftfritt.
6. För att undvika att förvaringsperioderna löper ut bör du notera frysdatum, tidsgräns och namn på livsmedlet på förpackningen i enlighet med förvaringsperioderna för olika livsmedel.
7. WARNING!: Syra, alkali och salt etc. kan fräta sönder frysens innerbeläggning. Placera inte livsmedel med dessa ämnen (t.ex. havsfisk) direkt på den inre ytan. Saltvatten i frysen ska tas bort omedelbart.
8. Överskrid inte de förvaringstider som rekommenderas av tillverkarna. Ta bara ut den nödvändiga mängden mat ur frysen.

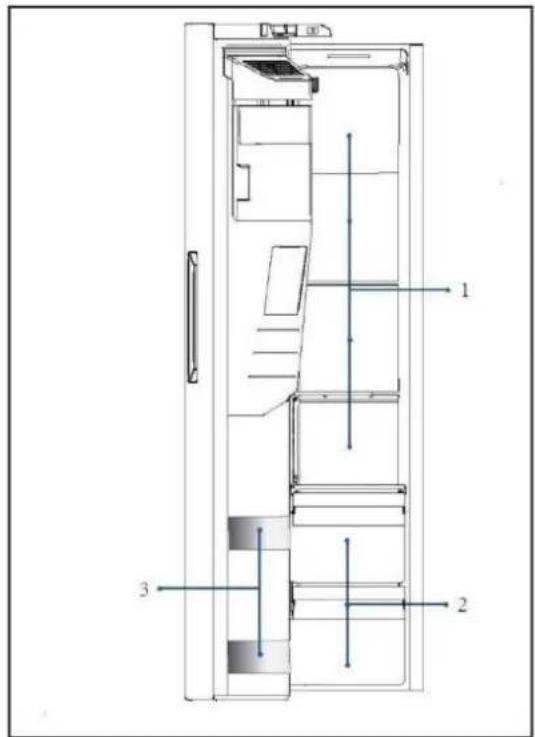

9. Olika livsmedel bör placeras i olika områden beroende på deras egenskaper:

1- Mindre tunga livsmedel, t.ex. glass, grönsaker, bröd osv.

2- Stora/tyngre portioner mat, t ex köttbitar för stekning

3- Pizza osv.

1. Håll ett avständ på mer än 10 mm mellan maten och sensorn för att säkerställa kylningseffekten.
2. Lämna den nedersta lådan i apparaten under drift för att säkerställa kyleffekten.
3. Livsmedel som innehåller is (t.ex. glass) ska förvaras i frysdelen i stället för i flaskhållarna. De temperaturförändringar som flaskhållarna utsätts för när dörren öppnas och stängs kan tina maten.
4. Konsumera den tinade maten snabbt. Upptinade livsmedel kan inte frysas in igen om de inte först tillagas. De kan annars vara mindre ätbara.
5. Förvara inte mycket stora mängder färska matvaror i frysdelen. Se frysens fryskapacitet – Se avsnittet TEKNISKA DATA eller data på typskylten.
6. Mat kan förvaras i frysen vid en temperatur på minst -18 °C i 2 till 12 månader, beroende på typ av livsmedel (t.ex. kött: 3–12 månader, grönsaker: 6–12 månader)
7. När du fryser in färska livsmedel ska du undvika att de kommer i kontakt med redan frysta livsmedel. Risk för upptining!
8. Tina upp fryst mat i kylskåpet. På så sätt kan du använda den frysta maten för att sänka temperaturen i packet och spara energi.

När du förvarar kommersiellt frysta livsmedel bör du följa dessa riktlinjer:

1. Följ alltid tillverkarnas riktlinjer för hur länge du ska förvara maten. Överskrid inte dessa riktlinjer!
2. Försök att hålla tiden mellan inköp och förvaring så kort som möjligt för att bevara livsmedlens kvalitet.
3. Köp fryst mat som har förvarats vid en temperatur på -18°C eller lägre.
4. Undvik att köpa livsmedel som har is eller frost på förpackningen – det tyder på att produkterna delvis har tinats upp och sedan frysts igen. Detta påverkar kvaliteten på maten.

Tips för att spara energi

Se till att apparaten är ordentligt ventilerad (se avsnittet INSTALLATION).
▶ Installera inte apparaten i direkt solljus eller i närheten av värmekällor (t.ex. spisar, värmare).
▶ Undvik onödigt låga temperaturer i apparaten. Energiförbrukningen ökar ju lägre temperaturen i apparaten är inställd.
▶ Funktioner som POWER-FREEZE förbrukar mer energi.
Låt varm mat svalna innan du placerar den i apparaten.
Öppna apparatens dörr så lite och så kort som möjligt.
Fyll inte på med för mycket för att inte hindra luftflödet.
▶ Undvik luft i livsmedelsförpackningen.
Håll dörrtätningarna rena så att dörren alltid stängs korrekt
▶ Frys fryst mat i kylförvaringsfacket.
Den mest energibesparande konfigurationen kräver att apparaten håller lådor, matlådor och hyllor i fabriksfriskt skick, och att maten placeras så längt in som möjligt utan att blockera kanalens luftutsläpp.

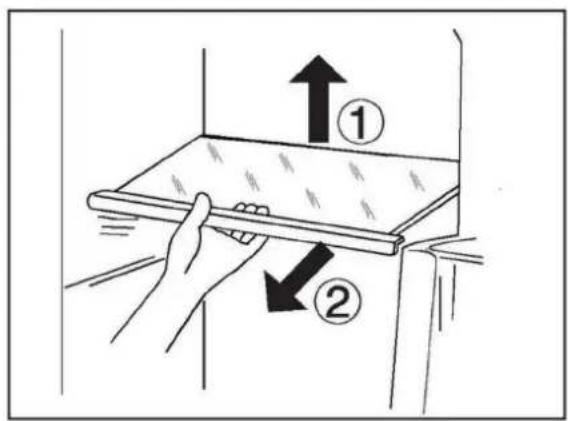

Justerbara hyllor

1. Hyllornas höjd kan justeras för att passa dina förvaringsbehov.
2. Om du vill flytta en hylla tar du först bort den genom att lyfta upp dess bakre kant① och dra ut den ②.
3. För att återmontera den, sätt den på klackarna på båda sidorna och skjut den till det bakersta läget tills baksidan av hyllan är fast i skårorna på sidorna

Se till att hyllan ligger plant.

Löstagbara dörrhyllor/flaskhållare

1. Dörrställen/flaskhållaren kan tas bort för rengöring:
2. Placera händerna på varje sida av hållaren/flaskhållaren, lyft den uppåt ① och dra ut den ②.
3. Sätt tillbaka dörrhyllan/flaskhållaren genom att göra på omvänt sätt

Avtagbar låda

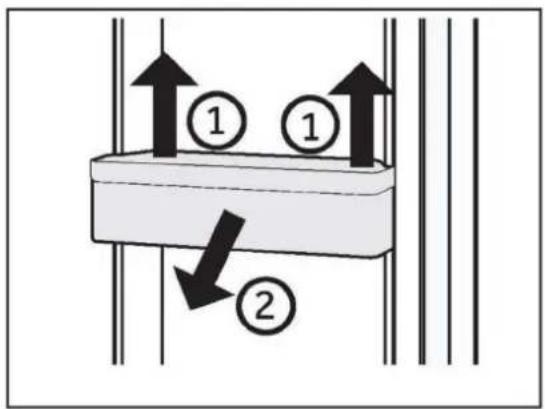

För att ta ut lådan, dra ut den maximalt ①, lyft och ta bort den ②.

Sätt tillbaka lådan genom att göra på omvänt sätt.

Stoppa produktionen av is

Om man inte ska använda is- och vattenfunktionen under en längre tid går att stänga av ventilen mellan vattentillförseln och apparaten.

Islådan ska rengöras. torkas och sättas tillbaka i apparaten för att förhindra att det börjar lukta illa.

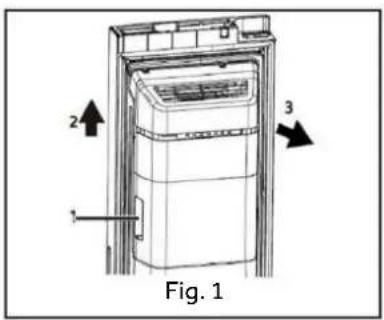

Ta bort isbehållaren

1. Ta tag i båda sidohandtagen.
2. Lyft upp behållaren.
3. Dra ut behållaren.

2 3 1 Fig. 1

Sätt tillbaka isbehållaren

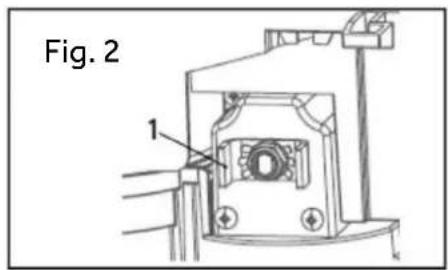

För att återmontera isbehållaren måste det U-formade fästet bakom isbehållaren (1 i fig .2) riktas in på motsvarande metallkonstruktion. Följ stegen i fig. 1 i omvänd ordning.

Fig. 2 1

OBS!

Fukt kan kondensera och frysa islådan på plats.

WARNING!

Innan rengöring ska apparaten kopplas bort från strömförsörjningen.

Rengöring

Rengör apparaten när det inte förvaras någon mat eller bara lite mat.

För god skötsel och för att undvika dålig lukt från förstörd mat bör apparaten rengöras var fjärde vecka.

WARNING!

Rengör inte apparaten med hårda borstar, stålborstar, rengöringsmedelspulver, bensin, amylacetat, aceton och liknande organiska lösningar, sura eller alkaliska lösningar. Rengör med ett speciellt rengöringsmedel för kylskåp för att undvika skador.
Spruta eller spola inte i eller på apparaten under rengöringen.
Använd inte vattenspray eller ånga för att rengöra apparaten.
Rengör inte de kalla glashyllorna med hett vatten. Plötsliga temperaturförändringar kan göra att glaset spricker.
Rör inte insidan av frysens förvaringsutrymme, särskilt inte med våta händer, eftersom dina händer kan frysa fast på ytan.
Vid uppvärmning ska du kontrollera frysta varors tillstånd.

▶ Håll alltid dörrpackningen ren.

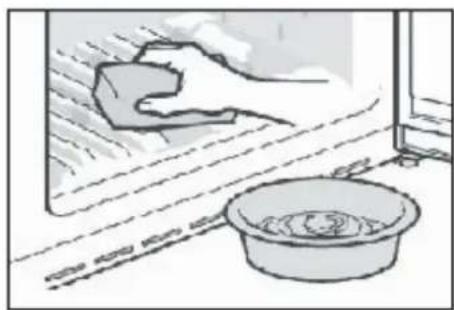

▶ Rengör apparatens insida och hölje med en svamp fuktad med varmt vatten och neutralt rengöringsmedel.

1. Skrubba kylskåpets insida och utsida, inklusive dörrtätning, dörrhyllor, glashyllor, lädor och så vidare, med en mjuk handduk eller svamp doppad i varmt vatten (du kan tillsätta neutralt rengöringsmedel i det varma vattnet).

2. Om det har spillts vätska, ta bort alla förorenade delar, skölj direkt med rinnande vatten, torka och ställ tillbaka den/dem i kylen.

3. Om det finns spilld grädde (t.ex. grädde, smältande glass), ta bort alla förorenade delar, lägg dem i varmt vattnet (cirka 40 °C) under en tid, skölj sedan med rinnande vatten, torka och lägg tillbaka dem i kylskåpet.
4. Om någon liten del eller komponent fastnar inuti kylen (mellan hyllor eller lådor), använd en liten mjuk borste för att lossa den. Om du inte kan nå delen, kontakta Haier service

Skölj av och torka med en mjuk trasa.
▶ Inga delar av apparaten får köras i diskmaskin.
Vänta i minst 5 minuter innan du startar apparaten igen. Frekventa startar kan ska kompressorn.

Avfrostning

Avfrostning av kyl- och frysutrymmet sker automatiskt: det krävs ingen manuell åtgård.

Byte av LED-lampor

WARNING!

Byt inte LED-lampan själv. Den får endast bytas ut av tillverkaren eller en auktoriserad serviceverkstad.

Lamporna använder LED som ljuskälla, vilket ger låg energiförbrukning och lång livslängd. Om det finns något avvikelser, kontakta kundtjänsten. Se avsnittet KUNDTJÄNST.

Endast LED:en är utbytbar, ljuskällan måste bytas ut av elektriker.

Produkten innehåller en ljuskälla i energieffektivitetsklass G.

Fack	Spänning	Energieffektivitetsklass	Modell
Kylskåp	12V	G	HSW59F18DIMM
Frys	12V	G	HSW79F18DIPT
Bakre lampa	12V	G	HSW79F18DIPT

Rengöring av isbehållaren

Rengör isbehållaren med jämna mellanrum med varmt vatten, särskilt om isbitarna blir gamla. Torka behållaren väl innan du sätter tillbaka den i apparaten så att isbitarna inte fastnar på väggarna.

Icke i bruk under längre tid

Om apparaten inte används under en längre tid och du inte kommer att använda Holiday-funktionen för kylskåpet:

▶ Tautmaten.
▶ Dra ut kontakten.
Rengör apparaten enligt beskrivningen ovan.
Håll dörrarna öppna för att förhindra att dåligt lukt bildas i skåpet.

OBS!

Stäng endast av apparaten om det är absolut nödvändigt.

Flytta apparaten

1. Ta ut alla matvaror och koppla ifrån apparaten.
2. Fäst hyllor och andra rörliga delar i kylen och i frysen med tejp.
3. För att undvika att kylsystemet skadas ska apparaten inte lutas mer än 45°.

WARNING!

▶ Lyft inte apparaten i handtagen.
Placera aldrig apparaten horisontellt på marken.

Byte av filter

Vattenfiltret måste bytas ungefär var sjätte månad, när indikatorn "c3" (Filteråterställningfunktion) lyser.

För att köpa ett ersättningsfilter:

• Använd ersättningspatron: HRXWF,
• Besök din lokala återförsäljare eller distributör. För ytterligare hjälp, besök vår webbplats på www.haierspares.eu

Uppmärksamma

När vattenfiltret byts ut rinner en liten mängd vatten (cirka 1 oz. eller 25 cc) ut.
Linda en trasa runt vattenfiltrets främre del för att samla upp eventuellt läckande vatten. Håll vattenfiltret upprätt när du tagit bort det för att förhindra att vatten som återstår rinner ut ur vattenfiltret.

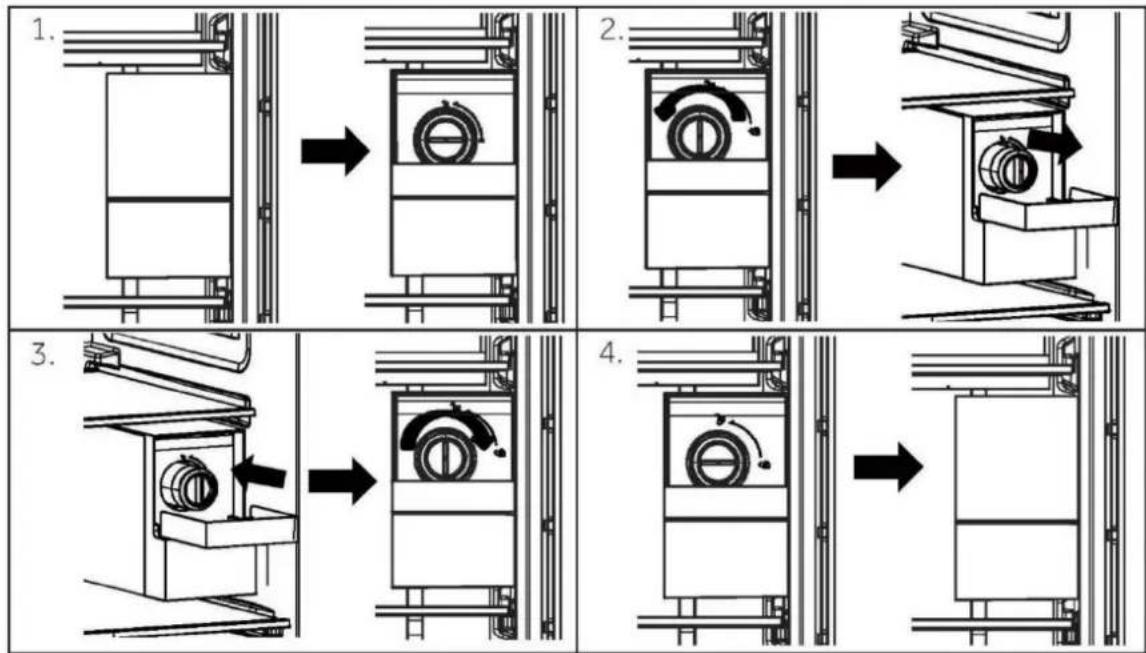

1. Tryck ner i mitten på det övre locket och vänd nedåt.
2. Ta bort engångsvattenfiltret.
3. Byt ut mot ett nytt vattenfilter. Sätt i det nya filtret i filterhuvudet och vrid det medurs tills pilen på det nya filtret ligger i linje med pilen på filterhuvudet. Sväng tillbaka filtret i packet.
4. Stäng locket till vattenfiltret.

1. Tryck och håll in knappen 3Sec. Filter Reset i 3 sekunder.
2. Häll ut vatten i cirka 5 minuter för att avlägsna instängd luft och föroreningar.

FÖRSIKTIGHET!

Om filtren inte byts ut vid behov eller om du använder vattenfilter som inte är auktoriserade av Haier kan filterpatronen läcka och leda till egendomsskador.

Vattenfilter

Modell: Haier HRXWF

Systemet är certifierat av IAPMO R&T enligt NSF/ANSI standarderna 42, 53, 401 och P473 för den minskning av kraven som anges i databladet för prestanda och iapmort.org.
Den faktiska prestandan kan variera beroende på lokala vattenförhållanden.

Riktlinjer för tillämpning/parametrar för vattenförsörjning

Serviceflöde: 0,5 gpm (1,89 lpm)

Vattenförsörjning: Dricksvatten

Vattentryck: 25-120 psi (172-827 kPa)

Vattentemperatur: 0,6 °C-38 °C

Kapacitet: 643,5 liter (170 gallons)

Det är viktigt att tillverkarens rekommenderade krav på installation, underhåll och filterbyte uppfylls för att produkten ska fungera som den ska. Se installationshandboken för information om garantin.

Uppmärksamma

Testerna har utförts under normala laboratorieförhållanden, men den faktiska prestandan kan variera. Byte av patron: HRXWF För uppskattade kostnader för utbyte av element besök vår webbplats på www.haierspares.eu.

WARNING!

För att minska risken i samband med intag av föroreningar:

Använd inte vatten som är mikrobiologiskt osäkert eller av okänd kvalitet utan tillräckligt desinfektion före och efter systemet. System certifierade för cystreduktion får användas för desinficerat vatten som kan innehålla filtrerbara cystor.

Uppmärksamma

För att minska risken för vattenläckage eller översvämning och för att säkerställa optimal filterprestanda:

Läs och följ bruksanvisningen före installation och användning av detta system.
▶ Installation och användning MÅSTE följa alla statliga och lokala VVS-bestämmelser.
▶ Installera inte om vattentrycket överstiger 120 psi (827 kPa). Om vattentrycket överstiger 80 kPa (552 kPa) måste du installera en tryckbegränsningsventil. Kontakta en VVS-montör om du är osäker på hur du ska kontrollera vattentrycket.
▶ Installera inte där vattenslag kan uppstå. Om det förekommer vattenslag måste du installera en tryckreducerare. Kontakta en VVS-montör om du är osäker på hur du ska kontrollera detta tillstånd.
▶ Installera inte på varmvattenledningar. Den högsta vattentemperaturen för detta filtersystem är 38 °C.
Skydda filtret från frysning. Töm filtret när temperaturen sjunker under 0,6 °C.
Byt engångsfilterpatronen var sjätte månad eller tidigare om du ser en märkbar minsknin av vattenflödet.
Om engångsfilterpatronen inte byts ut med rekommenderade intervall kan leda tillminskad filterprestanda och sprickor i filterhuset, vilket kan orsaka vattenläckage eller översvämning.
Detta system har testats enligt NSF/ANSI 42, 53, 401 och P473 för minskning av de ämnen som anges nedan. Koncentrationen av de angivna ämnena i vatten som kommer in i systemet reducerades till en koncentration som är mindre än eller lika med den tillåtna gränsen för vatten som lämnar systemet, enligt NSF/ANSI 42, 53, 401 och P473.

Många problem som uppstår kan du lösa själv utan särskild expertis. Vid problem, kontrollera listade möjligheter och följ instruktionerna nedan innan du kontaktar en kundtjänst. Se KUNDTJÄNST.

WARNING!

Före underhåll ska du stänga av apparaten och dra ut nätkontakten ur eluttaget.
Elektrisk utrustning bör endast underhållas av kvalificerade eltekniker, eftersom felaktiga reparationer kan orsaka betydande följdskador.
En skadad nätkontakt får endast bytas ut av tillverkaren dess serviceagent eller liknande kvalificerade personer för att undvika fara.

Problem	Möjlig orsak	Möjlig lösning
Kompressorn fungerar inte.	Nätkontakten är inte ansluten till eluttaget.Apparaten är i avfrostningscykeln	Anslut nätkontakten.Detta är normalt för en automatisk avfrostning
Apparatens körs ofta eller kör för länge.	Den invändiga eller utvändiga temperaturen är för hög.Apparaten har varit utan ström under en tid.En dörr i apparaten är inte helt stängd.Dörren har öppnats för ofta eller för länge.Temperaturinställningen för frysdelen är för låg.Dörrpackningen är smutsig, sliten, sprucken eller felanpassad.Den nödvändiga luftcirkulationen är inte garanterad.	I detta fall är det normalt att apparaten kör längre.Det tar vanligtvis 8 till 12 timmar för apparaten att helt kylas ned.Stäng dörren/lådan och säkerställ att apparaten är placerad på en plan mark och att det inte finns någon mat eller behållare som förhindrar att dörren stängs.Öppna inte dörren/lådan för ofta.Ställ in temperaturen högre tills en tillfredsställande kyltemperatur uppnås.Det tar 24 timmar för kylens temperatur att bli stabil.Rengör dörr/lådpackningen eller byt ut dem av kundtjänsten.Säkerställ tillräcklig ventilation.
Det är smutsigt/luktartilla inuti kylskåpet.	Kylskåpet behöver rengöras.Mat som luktar starkt förvaras i kylskåpet.	Rengör kylskåpets insida.Förpacka maten ordentligt.
Apparaten låter konstigt.	Apparaten är inte placerad på en plan yta.Apparaten rör vid något föremål runt omkring den.	Justera fötterna för att nivellera apparaten.Ta bort föremål runt apparaten.
Det är inte tillräckligt kallt inuti apparaten.	Temperaturen är inställd för högt. För varma varor har förvarats.För mycket mat har lagrats på en gång.Varorna ligger för nära varandra.En dörr/låda i apparaten är inte helt stängd.Dörren/lådan har öppnats för ofta eller för länge.	Återställ temperaturen.Kyl alltid ner varor innan du förvarar dem.Förvara alltid små mängder mat.Lämna ett mellanrum mellan varorna så att luften kan flöda.Stäng dörren/lådan.Öppna inte dörren/lådan för ofta.
Det är för kallt inuti apparaten.	Temperaturen är inställd för lågt. Funktionen Super-Frz/ Super-Cool är aktiverad eller körs för länge.	Återställ temperaturen.Stäng av funktionen Super-Frz/ Super-Cool
Det finns fuktbildningar i kyldelen.	Klimatet är för varmt och för fuktigt.En dörr/låda i apparaten är inte helt stängd.Dörren/lådan har öppnats för ofta eller för länge.Behållare med mat eller vätskor är öppna.	Öka temperaturen.Stäng dörren/lådan.Öppna inte dörren/lådan för ofta.Låt heta matvaror svalna till rumstemperatur och förpacka mat och vätska.
Det ansamlas fukt på kylskåpets utsida eller mellan dörrar/dörr och låda.	Klimatet är för varmt och för fuktigt.Dörren är inte ordentligt stängd. Den kalla luften i apparaten och den varma luften utanför kondenserar.	Detta är normalt i fuktigt klimat och kommer att ändras när luftfuktigheten minskar.Säkerställ att dörren/lådan är helt stängd.
Is- och frostbildning i frysdelen.	Matvarorna var inte ordentligt förpackade.En dörr/låda i apparaten är inte helt stängd.Dörren/lådan har öppnats för ofta eller för länge.Dörrens/lådans packning(ar) är smutsig(a), sliten(na), sprucken(na) eller felanpassad(e).Något på insidan hindrar dörren/lådan från att stänga ordentligt.	Förpacka alltid matvarorna väl.Stäng dörren/lådan.Öppna inte dörren/lådan för ofta.Rengör dörrens/lådans packning(ar) eller byt ut den/dem mot nya.Flytta om hyllorna, dörrhyllorna eller de inre behållarna så att dörren/lådan kan stängas.
Sidorna på skåpet och dörrlisten blir varma.	-	Det är normalt.
Apparaten låter konstigt.	Apparaten är inte placerad på en plan yta.Apparaten rör vid något föremål runt omkring den.	Justera fötterna för att nivellera apparaten.Ta bort föremål runt apparaten.
Ett svagt ljud hörs som liknar det från rinnande vatten.	-	Det är normalt.
Du hör ett larm.	Kylskåpsdörren är öppen.	Stäng dörren.
Du hör ett svagt brummande.	Systemet mot kondensering fungerar	Detta förhindrar kondensering och är normalt
Invändig belysning eller kylsystem fungerar inte.	Nätkontakten är inte ansluten till eluttaget.Strömförsörjningen är inte intakt.LED-lampan är sönder.	Anslut nätkontakten.Kontrollera elförsörjningen i rummet. Ring det lokala elbolaget!Kontakta kundservice för byte av lampa.
Vatten läcker eller droppar från vatten-dispenserns pip.	Vattentanken är inte korrekt installeradVattendispenserns pip är inte fastskruvad i tanken.Den vita O-ringen av silikon saknas i vattenpipen.	Skjut in vattentanken i kylskåpsdörren och se till att den korrekt placerad.Vattenpipen skruvas fast i vattentanken.Kontrollera att vattenpipen har en vit O-ring av kisel vid tankänden innan du monterar vattenpipen på vattentanken.

För att kontakta teknisk assistans, besök vår webbplats: https://corporate.haier-europe.com/en/Under stycket "Webbplats", välj märket på din produkt och ditt land. Du kommer att omdirigeras till den specifika webbplatsen där du hittar telefonnummer och formulär för att kontakta teknisk assistans.

Strömavbrott

I händelse av ett strömavbrott bör maten förbli säkert kall i cirka 5 timmar. Följ dessa tips under längre strömavbrott, speciellt under sommaren:

Öppna dörren/lådan så få gånger som möjligt.
Sätt inte in mer mat i apparaten under strömavbrottet.
Om ett strömavbrott meddelas i förväg och avbrottet är längre än 5 timmar, gör lite is och lägg den i en behållare högst upp i kyldelen.
En inspektion av varorna krävs omedelbart efter avbrottet.
Eftersom temperaturen i kylskåpet stiger under ett strömavbrott, eller annat fel, minskar förvaringstiden och matens kvalitet. För att förhindra hälsorisker bör all mat som tinats upp antingen konsumeras eller tillagas och frysas igen omedelbart (om så är lämpligt).

OBS! Minnesfunktion vid strömavbrott

När strömmen återställs fortsätter apparaten med de inställningar som gjordes innan strömavbrottet.

Uppackning

WARNING!

Apparaten är tung. Var alltid minst två personer vid hantering av apparaten.
Förvara allt förpackningsmaterial utom räckhåll för barn och kassera det på ett miljövänligt sätt.
▶ Ta ut apparaten ur förpackningen.
Avlägsna allt förpackningsmaterial.

Miljöförhållanden

Rumstemperaturen bör alltid ligga mellan 10 °C och 43 °C, eftersom den kan påverka temperaturen i apparaten och dess energiförbrukning. Apparaten ska inte installeras nära andra värmeavgivande apparater (ugnar, kylskåp) utan isolering.

• Utökad tempererad (SN): denna kylapparat är avsedd att användas vid omgivningstemperaturer från 10 °C till 32 °C.
• Tempererad (N): denna kylapparat är avsedd att användas vid omgivningstemperaturer från 16 °C till 32 °C.
• Subtropisk (ST): denna kylapparat är avsedd att användas vid omgivningstemperaturer från 16 °C till 38 °C.

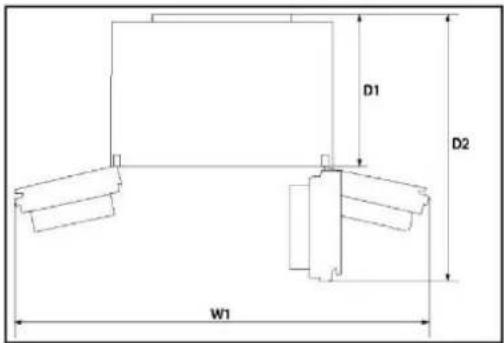

Utrymme som krävs

Nödvändigt utrymme när dörren öppnas:

$$ B 1 = 1 5 7, 8 \mathrm{cm} $$

$$ D 1 = 6 2, 9 \mathrm{cm} $$

$$ D 2 = 1 1 7. 5 \mathrm{cm} $$

D1 D2 W1

Ventilationstvärsnitt

För att uppnå tillräcklig ventilation av apparaten av säkerhetsskäl måste informationen om nödvändiga ventilationstvärsnitt följas.

10 cm 10 cm 10 cm

OBS!

För fristående apparater: denna kylanordning är inte avsedd att användas som en inbyggd apparat.

Ansluta vatten till apparaten

1. Ta bort gummipluggen (1) från vatteninloppsventilen.

2. Tryck fast vattenslangen på vatteninloppsventilen och dra åt flänsmuttern. Vattenledningen måste kapas på mitten för användning. Den andra delen används som reservdel.

Anslutning till vattenkranen

Denna funktion är endast tillgänglig på vissa modeller.

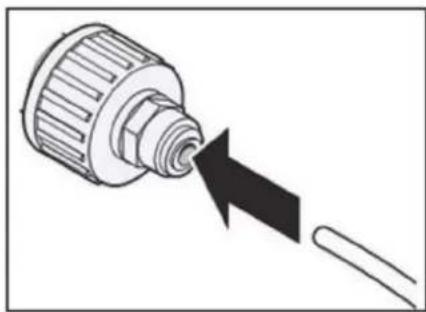

1. Skjut in vattenslangen i hålet på krananslutningen som medföljer tillbehören. Röret ska hållas stadigt medan kopplingen trycks på röret.

2. Se till att gummibrickan är monterad på insidan av krananslutningen innan du skruvar fast den på kranen.

En separat koppling eller adapter kan behöva köpas om din kranarmatur inte matchar gängstorleken på den medföljande kopplingen.

Kontrollera vattenanslutningen

Denna funktion är endast tillgänglig på vissa modeller.

Slå på vattentillförseln och slå på apparaten. Kontrollera noggrant alla kopplingar för att se om det kan läcka på grund av dåligt monterade slangar.
Tryck och håll in knappen 3Sec. Filter Reset i tre sekunder. Det nya vattenfiltret har aktiverats.
Placera en kopp under vattendispensern för att kontrollera att vatten rinner genom apparaten.
Kontrollera ännu en gång att det inte finns några läckor i anslutningsröret.

WARNING!

Se till att anslutningarna alltid är fasta, torra och läckagefria.
Se till att slangen aldrig är krossad, böjd eller vriden.

Apparaten ska placeras på en plan och fast yta.

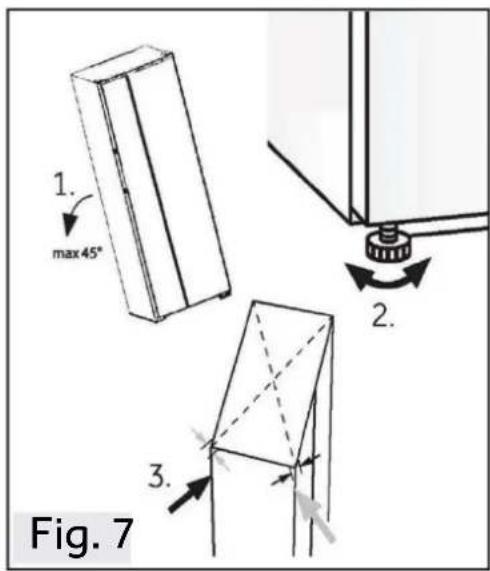

1. Luta apparaten lätt bakåt (fig. 7).
2. Ställ in fötterna på önskad nivå. Se till att avståndet till väggen på gångjärnssidorna är minst 10 cm.
3. Stabiliteten kan kontrolleras genom att växelvis stöta på diagonalerna. Den svaga svängningen ska vara lika stor i båda riktningarna. Annars kan ramen skeva, vilket kan leda till läckande dörrtätningar. En låg tendens bakåt underlättar stängningen av dörrarna.

Finjustering av dörrarna

Om dörrarna fortfarande inte är i korrekt nivå efter att dörrarna har jämnats ut med fötterna, kan man vrida gångjärnslyftets axel i kyldörrens högra nedre hörn med en skiftnyckel (fig. 8)

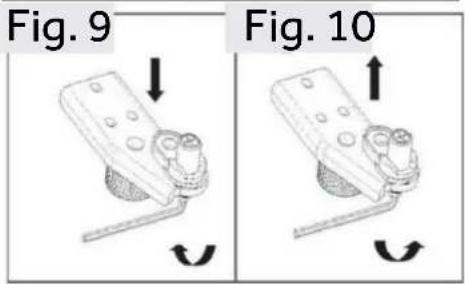

Vrid lyftaxeln med en skiftnyckel medurs för att sänka dörrhöjden (fig. 9).

Vrid lyftaxeln med en skiftnyckel moturs för att höja dörren (fig. 10).

1. max 45° 2. 3. Fig. 7

Fig. 8

Fig. 9 Fig. 10

WARNING!

Justera inte gångjärnets axel för mycket till en höjd som kan leda till att axeln lämnar sitt ursprungliga låsta läge. (Justerbart höjdområde: 3 mm)

2 h

Väntetid

Till den underhållsfria smörjoljan finns i kompressorns kapsel. Denna olja kan tränga igenom det slutna rörsystemet under den lutande transporten. Innan du ansluter apparaten till elnätet måste du vänta i minst 2 timmar så att oljan kan rinna tillbaka till kapseln.

Elanslutning

Kontrollera före varje anslutning att:

Strömförsörjning, uttag och säkringar överensstämmer med typskylten.
Eluttaget är jordat och att det inte finns någon flervägskontakt eller förlängningar.
Nätkontakten och uttaget är i enlighet med gällande bestämmelser.

Anslut kontakten till ett korrekt installerat hushållsuttag.

WARNING!

För att undvika risker måste en skadad nätsladd bytas ut av kundtjänst (se garantikortet).

Borttagning och montering av dörrar

Om du behöver ta bort apparatens dörrar, följ instruktionerna för borttagning och montering av dörrar här nedan.

WARNING!

För varje åtgård ska du stänga av apparaten och dra ut dra ut stickkontakten ur vägguttaget.
▶ Blockera vattentillförseln.
Apparaten är tung. Var alltid minst två personer vid hantering av apparaten.
Luta inte apparaten mer än 45 grader eller placera den horisontellt på marken.
Dörren kan välta och orsaka skada. Var mycket uppmärksam vid borttagning och montering av dörrar.

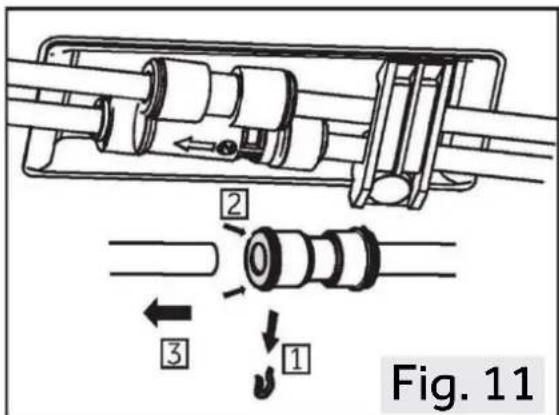

1. Lossa den vänstra sidan på de två vatten-kopplingarna i det främre vänstra hörnet längst ner på apparaten: tryck och håll in kragen enligt bilden och ta bort vattenröret. (Fig. 11).

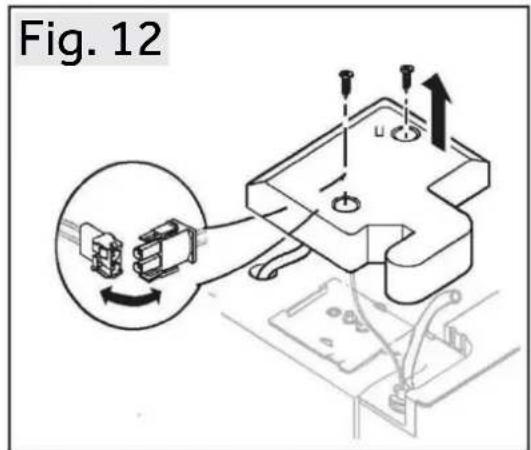

2. Lossa skruven på gångjärnskåpan och ta bort locket (fig.12). När du tar bort frysdörren ska du koppla bort alla ledningar utom jordledningen.

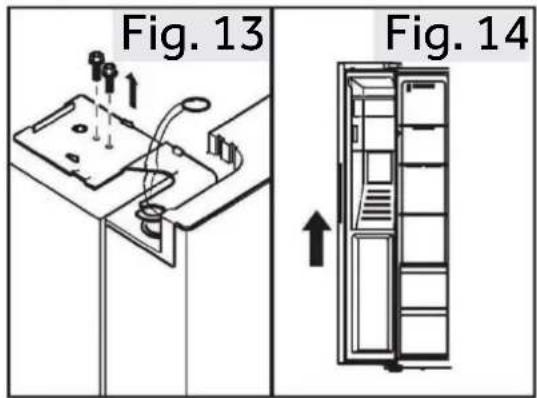

3. Lossa skruvarna som håller det övre gångjärnet på plats och ta sedan bort gångjärnet (fig. 13).
4. Lyft upp dörren för att ta bort den (fig. 14). När du tar bort frysdörren ska du lyfta den tillräckligt högt för att kunna dra ut vattenanslutningen från apparatens botten.
5. Montera tillbaka dörren genom att utföra stegen i omvänd ordning. Se till att jordkabeln fästs med skruven.
6. Sätt tillbaka vattenanslutningen.

Fig. 11

Fig. 12

Fig. 13 Fig. 14

OBS! Kylskåpsdörr

Bilderna visar hur du tar bort dörren till frysfacket. För kylskåpsdörren använder du motsvarande delar på den andra sidan.

Produktblad enligt förordning EU nr 2019/2016

Varumärke	Haier
Modellnamn/identifierare	HSW59F18DIMMHSW79F18DIPT
Kategori	Kyl- och frysskåp
Energieffektivitetsklass	D
Årlig energiförbrukning (kWh/år) (1)	267
Total volym (l)	601
Volym för kylskåp (l)	391
Volym för frysskåp (l)	206
Volym förvaringsfack för is (2-stjärnig) (l)	4
Stjärnklassificering
Temperatur i övriga fack>14 °C	Ej tillämpbar
Frostfritt system	Ja
Fryskapacitet (kg/24h)	10
Klimatklassificering (2)	SN-N-ST
Bulleremissionsklass och luftburet akustiskt buller (db(A) re 1pW)	C(36)
Temperaturstegringstid (h)	5
Istillverkningskapacitet	0,8 kg/24h
Typ av apparat	fristående

Förklaringar:

- Egenskaper

(1) Baserat på resultaten av testet av standardöverensstämmelse under 24 timmar. Den faktiska förbrukningen beror på hur apparaten används och var den är placerad.

(2) Klimatklassificering SN: Den här apparaten är avsedd att användas i en omgivningstemperatur på mellan +10 °C och +32 °C Klimatklassificering N: Den här apparaten är avsedd att användas i en omgivningstemperatur på mellan +16 °C och +32 °C Klimatklassificering ST: Den här apparaten är avsedd att användas i en omgivningstemperatur på mellan +16 °C och +38 °C

Ytterligare tekniska uppgifter

Spänning / frekvens	220-240V~/50Hz
Ingångsström (A)	1.8
Ineffekt för avfrostning (W)	220
Huvudsäkring (A)	15
Kylvätska	R600a
Mått (H/B/D i mm)	1775/905/726

Vi rekommenderar vår Haier-kundtjänst och användning av originalreservdelar. Om du har problem med din apparat, kontrollera först avsnittet FELSÖKNING.

Om du inte hittar en lösning där kontakta

▶ din lokala återförsäljare eller
vårt European Call Service-Center (se angivna telefonnummer nedan) eller
Service & Support-området på www.haier.com där du kan aktivera
▶ serviceanspråket och hitta vanliga frågor och svar.

Om du vill kontakta vår tjänst ska du se till att du har följande uppgifter tillgängliga. Informationen finns på typskylten.

Modell

Serienummer.

Kontrollera även det garantikort som medföljer produkten i händelse av garanti.

European Call Service-Center
Land*	Telefonnummer	Pris
Haier Italy (IT)	199 100912
Haier Spain (ES)	902 509 123
Haier Germany (DE) 0180539 39 99		14 Ct/min på fast linje max 42 Ct/min på mobil linje
Haier Austria (AT) 0820 001 205		14,53 Ct/min på fast linje max 20 Ct/min på alla andra
Haier United Kingdom (UK)	0333 003 8122
Haier France (FR)	0980 406 409

*För andra länder, se www.haier.com

Haier Europe Trading S.r.l

Filial i Storbritannien

*Garantins giltighetstid för apparaten:

Minsta garantiperiod är: 2 år för EU-länder, 3 år för Turkiet, 1 år för Storbritannien, 1 år för Ryssland, 3 år för Sverige, 2 år för Serbien, 5 år för Norge, 1 år för Marocko, 6 månader för Algeriet, ingen juridisk garanti krävs i Tunisien.

*Perioden för reparation av apparatens reservdelar:

Termostater, temperaturgivare, kretskort och ljuskällor finns tillgängliga under minst sju år efter det att den sista enheten av samma modell har släppts på marknaden.

Dörrhandtag, dörrgångjärn, brickor och korgar under minst sju år och dörrpackningar under minst tio år efter att den sista enheten av samma modell har släppts på marknaden.

*För mer information om produkten, se https://eprel.ec.europe.eu/ eller skanna QR-koden på energimärkningen bifogad med apparaten.

Haier

2023 Version A
