BRUKSANVISNING B2 ADURO

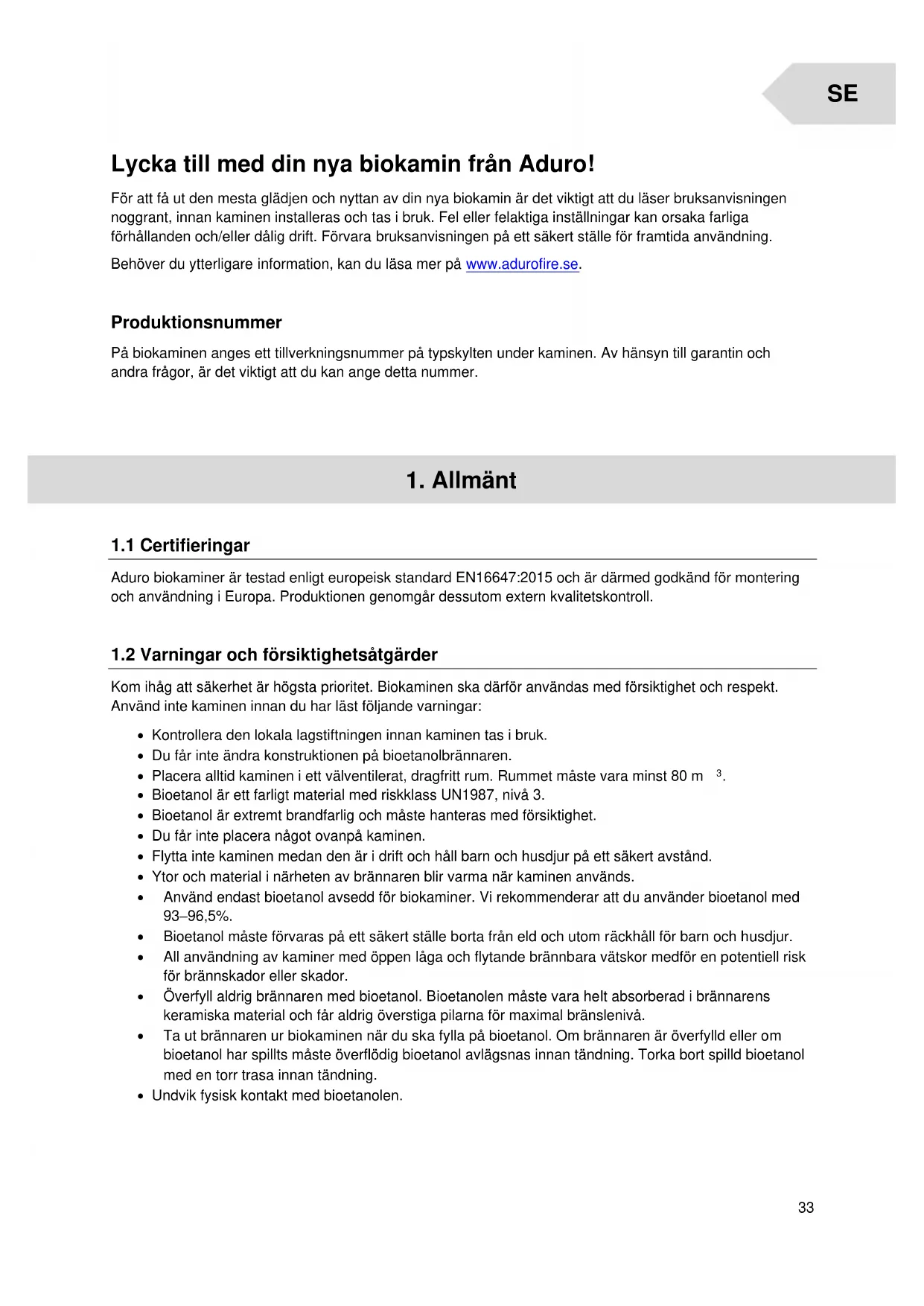

Lycka till med din nya biokamin från Aduro! För att få ut den mesta glädjen och nyttan av din nya biokamin är det viktigt att du läser bruksanvisningen noggrant, innan kaminen installeras och tas i bruk. Fel eller felaktiga inställningar kan orsaka farliga förhållanden och/eller dålig drift. Förvara bruksanvisningen på ett säkert ställe för framtida användning. Behöver du ytterligare information, kan du läsa mer på www.adurofire.se. Produktionsnummer På biokaminen anges ett tillverkningsnummer på typskylten under kaminen. Av hänsyn till garantin och andra frågor, är det viktigt att du kan ange detta nummer.

Aduro biokaminer är testad enligt europeisk standard EN16647:2015 och är därmed godkänd för montering och användning i Europa. Produktionen genomgår dessutom extern kvalitetskontroll.

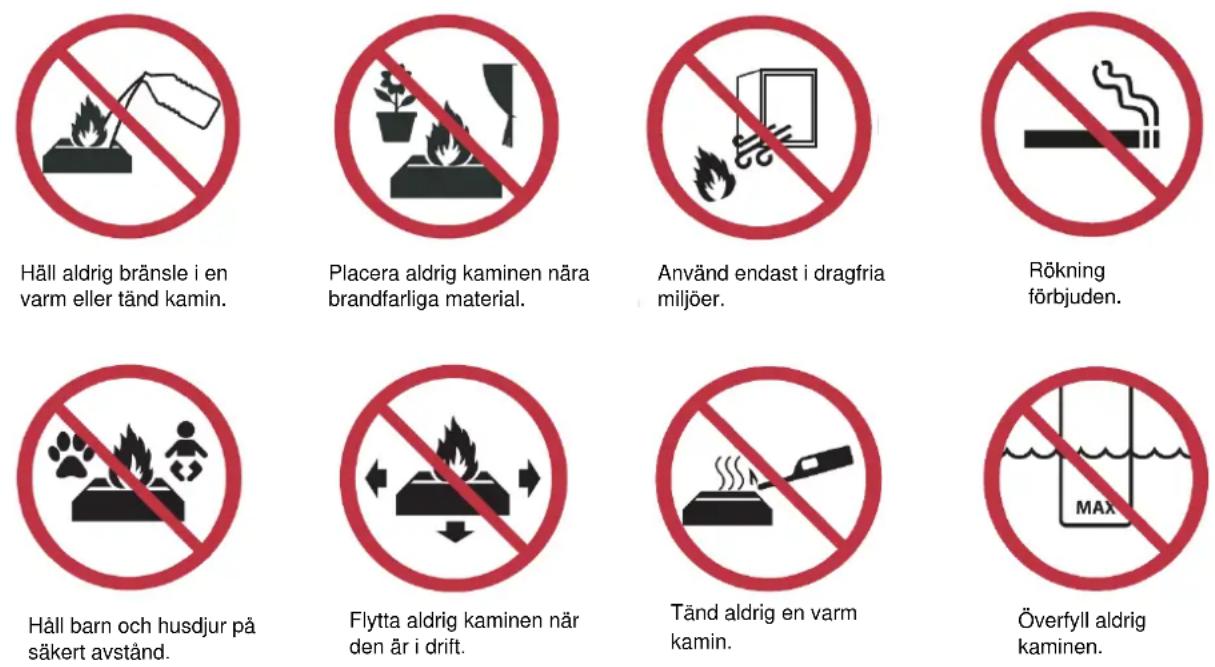

1.2 Varningar och försiktighetsåtgärder

Kom ihåg att säkerhet är högsta prioritet. Biokaminen ska därför användas med försiktighet och respekt. Använd inte kaminen innan du har läst följande varningar:

• Kontrollera den lokala lagstiftningen innan kaminen tas i bruk.

• Du får inte ändra konstruktionen på bioetanolbrännaren.

• Placera alltid kaminen i ett välventilerat, dragfritt rum. Rummet måste vara minst 80 m

• Bioetanol är ett farligt material med riskklass UN1987, nivå 3.

• Bioetanol är extremt brandfarlig och måste hanteras med försiktighet.

• Du får inte placera något ovanpå kaminen.

• Flytta inte kaminen medan den är i drift och håll barn och husdjur på ett säkert avstånd.

• Ytor och material i närheten av brännaren blir varma när kaminen används.

• Använd endast bioetanol avsedd för biokaminer. Vi rekommenderar att du använder bioetanol med 93–96,5%.

• Bioetanol måste förvaras på ett säkert ställe borta från eld och utom räckhåll för barn och husdjur.

• All användning av kaminer med öppen låga och flytande brännbara vätskor medför en potentiell risk för brännskador eller skador.

• Överfyll aldrig brännaren med bioetanol. Bioetanolen måste vara helt absorberad i brännarens keramiska material och får aldrig överstiga pilarna för maximal bränslenivå.

• Ta ut brännaren ur biokaminen när du ska fylla på bioetanol. Om brännaren är överfylld eller om bioetanol har spillts måste överflödig bioetanol avlägsnas innan tändning. Torka bort spilld bioetanol med en torr trasa innan tändning.

• Undvik fysisk kontakt med bioetanolen.

Aduro A/S avvisar allt ansvar för direkta eller indirekta skador på personer, djur eller föremål till följd av bristande efterlevnad av bestämmelserna i denna bruksanvisning, särskilt varningar avseende installation, användning och underhåll av kaminen. Ansvaret för felaktig användning av produkten bärs helt av användaren och fråntar tillverkaren eventuellt civilrättsligt och straffrättsligt ansvar. Modifiering av produkten eller obehörigt utbyte av reservdelar kan vara farligt för din säkerhet och fråntar Aduro A/S eventuellt civilrättsligt och straffrättsligt ansvar.

Aduro Biokaminer Kapacitet, brännare 1,2 liter (vi rekommenderar 1 liter) Vikt, kamin 26 kg Brinntid 3-4 timmar Värmeeffekt 1,8-3 kW/h Brännarens funktion Manuell Material, kamin Svart pulverlackerat stål / 4 mm keramiskt glas (Aduro B1) Material, brännare Borstat rostfritt stål Bränsle Bioetanol (UN:1170, 93-96,5 %) Yttre mått (ØxHxD)* 48 x 47,65 x 35,05 cm *Se måttritningar på adurofire.se Häll aldrig bränsle i en varm eller tänd kamin. Placera aldrig kaminen nära brandfarliga material. Använd endast i dragfria miljöer. Rökning förbjuden. Håll barn och husdjur på säkert avstånd. Flytta aldrig kaminen när den är i drift. Tänd aldrig en varm kamin. Överfyll aldrig kaminen. En brandfilt rekommenderas. En brandsläckare rekommenderas. Använd endast bränsle enligt denna bruksanvisning. Endast för dekorativt och privat bruk. Får endast användas i välventilerade rum.35

2. Installation av biokaminen

Du får gärna installera braskaminen på egen hand. Aduro Biokaminer är lätta att montera och kräver ingen skorsten. Du kan använda kaminen både inomhus och utomhus. Tänk dock på att kaminen inte är rostskyddad och måste därför flyttas inomhus när den har svalnat. Om den förvaras utomhus uppstår korrosion på kaminen.

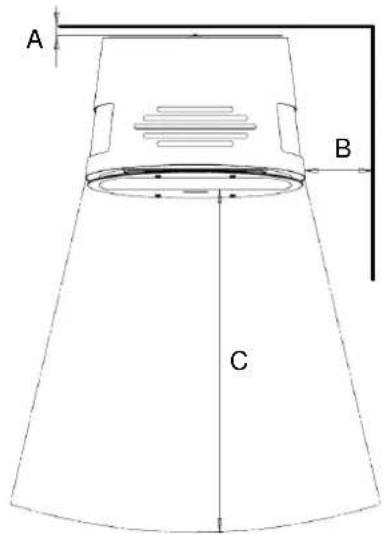

2.1 Placering av biokaminen/avståndskrav

Avståndskrav föreligger när biokaminen placeras intill brännbart material. Se nedanstående schema och illustrationer: Avstånd till brännbart material Monterad på fot/ben Monterad på väggbeslag Bakom kaminen (A) 2 cm

Vid sidan av kaminen (B) 15 cm 15 cm Framför kaminen (C) 75 cm 75 cm Ovanför kaminen (D) 60 cm 60 cm

Om kaminen ska väggmonteras måste den monteras på en icke brännbar vägg. Placeras den på en metallfot måste den placeras på ett icke brännbart material. Om biokaminen ska stå intill en murad vägg eller andra ej brännbara material finns inga krav på säkerhetsavstånd. Biokaminen måste monteras på golv/vägg/material med tillräcklig bärförmåga. Se till att biokaminen står plant, både horisontellt och vertikalt. Placera inte kaminen i ett rum med konstant hög luftfuktighet. Rummet måste vara välventilerat och vara minst 80 m

Aduro Biokaminer kan monteras på ekben, en metallfot eller hängas på väggen. Se vägledning för montering längst bak i bruksanvisningen.

Om kaminen ska väggmonteras måste den monteras på en icke brännbar vägg. Fäst beslaget ordentligt i väggen innan du monterar/hänger upp kaminen i det (se vägledning för montering längst bak i bruksanvisningen). Rådfråga gärna din lokala bygghandel om lämpliga materia till kaminen/väggen före montering. DU FÅR ENDAST ANVÄNDA FÄSTMATERIAL SOM INTE KAN SMÄLTA.

Viktiga säkerhetsanvisningar

• Tänd aldrig i kaminen om den är fylld över MAX-bränslemärket.

• Biokaminen blir varm under drift och bör därför hanteras med nödvändig försiktighet.

• Förvara inte bioetanol och andra lättantändliga vätskor i närheten av kaminen.

• Rummet måste vara välventilerat, dragfritt och minst 80 m

• Placera inte något ovanpå kaminen när den används.

• Täck inte över ventilationsgallren framför och bakom kaminen.

• Placera inte keramisk dekorationsved, stenar eller andra föremål i kaminen. Lågorna får inte beröra dekorativt material.

• Lämna aldrig kaminen utan uppsyn när den är i drift.

• Håll barn och husdjur på säkert avstånd.

• Användning av flera kaminer är endast tillåten om effekten är lika med eller lägre än 4,5 kW/h. För flera kaminer krävs extra ventilation av rummet.

• Kaminen är inte avsedd för kontinuerlig drift.

Se till att brännaren har svalnat innan du fyller på bioetanol. Brännaren får inte tas bort förrän temperaturen är under 40 grader. Detta betyder att temperaturindikatorn ska vara i det blå området. Är brännaren för varm befinner sig temperaturindikatorn i det röda området och fjädern hindrar att Aduro-tratten sätts fast:

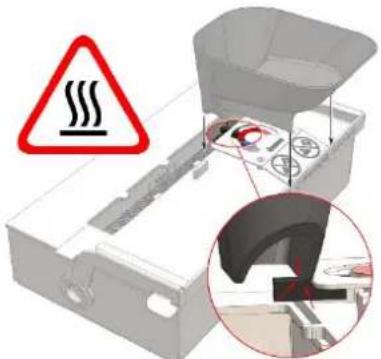

Illustration 1 – Placering av Aduro-tratten Biokaminens underkant måste hamna minst 15 cm över golvet.37 Så fyller du på bioetanol:

1. Se till att kaminen är avstängd och temperaturindikatorn är i det blå området.

2. Ta ut brännaren ur kaminen för att fylla på bioetanol där du förvarar den (ett säkert ställe). Beroende

på vilken typ av kamin du har ska du följa nedanstående steg för att ta ut brännaren ur kaminen: Gäller för Aduro B1:

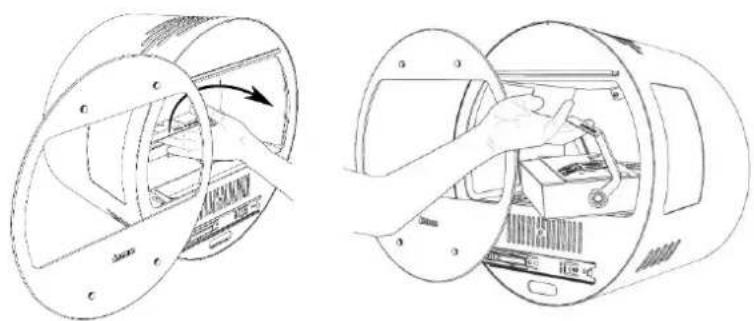

• Skjut frontglaset åt sidan. Det integrerade handtaget kommer nu att luta 10 grader uppåt:

• Lyft upp handtaget helt, lyft ut brännaren ur kaminen med en hand enligt bilden nedan. När handtaget är helt upplyft kommer skjutreglaget på brännaren automatiskt täcka för brännaröppningen.

Gäller för Aduro B2 :

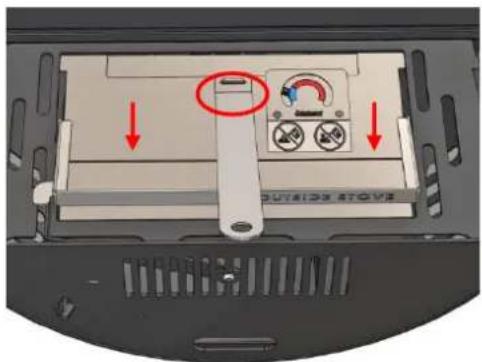

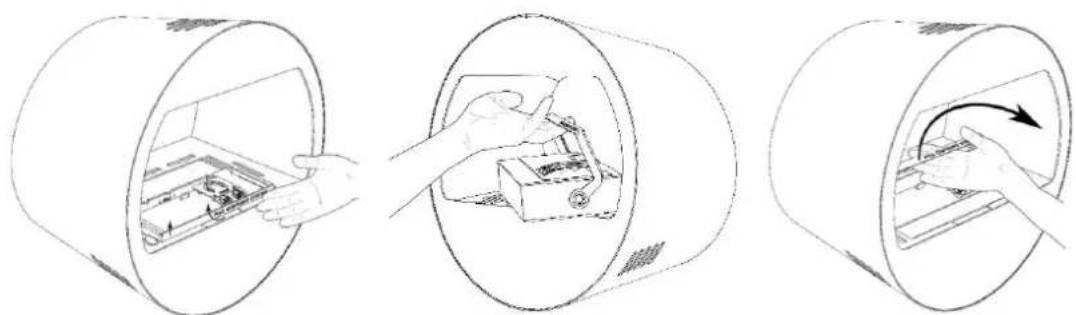

• Lyft upp handtaget helt, lyft ut brännaren ur kaminen med en hand enligt bilden nedan. När handtaget är helt upplyft täcker skjutreglaget på brännaren automatiskt för brännaröppningen.

Illustration 2 – Skjut frontglaset åt sidan Illustration 3 – Lyft handtaget och ta bort brännaren Illustration 4 – Lyft handtaget och ta bort brännaren38

3. Fäll ner brännarens handtag igen och använd Aduro-handtaget för att dra tillbaka skjutreglaget för

att öppna brännaren:

4. Placera Aduro-tratten som visas i illustration 1 ovanför och fyll på bioetanol enligt följande

säkerhetsanvisningar:

• Använd bioetanol av god kvalitet. Se punkt 3.4.

• Kaminen har en kapacitet på 1,20 liter. Vi rekommenderar dock att du fyller på 1 liter. Om du köper bioetanolbehållare större än 1 liter rekommenderar vi att du använder en 1-literskanna för att fylla på bioetanol.

• Häll långsamt för att förhindra överfyllning och spill. Om du spiller, rengör direkt och vänta med att tända tills området är helt torrt. Se punkt 3.1.1.

• Fyll på i båda sidorna av brännaröppningen.

• Överskrid inte MAX-indikatorn.

5. Ta bort Aduro-tratten.

6. När du ska sätta tillbaka brännaren i kaminen placerar du handen under brännarens handtag och

lyfter upp det helt. Brännaren innehåller keramiska fibrer som effektivt absorberar bioetanolen som en svamp, vilket förhindrar spill på golvet när du bär brännaren.

7. Placera brännaren i kaminen och använd Aduro-handtaget för att dra tillbaka skjutreglaget och

öppna brännaren. Se illustration 5 ovanför.

8. Du kan nu tända kaminen. Se punkt 3.3.

3.1.1 Överfyllning av brännaren

Alternativ 1: Brännaren är överfylld (över MAX-linjen) men inte ända över kanten på brännaren:

• Spilld bioetanol kan tas bort med en absorberande trasa tills fibrerna i brännaren kan absorbera all vätska igen.

• Torka bort allt överflödigt bränsle som kan ha droppat på utsidan av brännaren och låt eventuellt kvarvarande bränsle avdunsta.

• Låt brännaren stå i 1 timme.

• Du kan nu sätta tillbaka brännaren i kaminen. Alternativ 2: Brännaren är överfylld (över MAX-märket) och bioetanolen rinner utanför brännaren:

• Töm överflödigt bränsle i en lämplig behållare.

• Torka bort allt överflödigt bränsle som kan ha droppat på utsidan av brännaren under tömning och låt eventuellt kvarvarande bränsle avdunsta.

• Låt brännaren stå i 1 timme.

• Du kan nu sätta tillbaka brännaren i kaminen. Illustration 5 – Använd Aduro-handtaget för att öppna brännaren39

3.2 Första eldningen

De första gångerna du använder kaminen kan det förekomma rök och dålig lukt från kaminen, vilket är helt normalt. Det beror på att den värmebeständiga lacken härdas. Se till att biokaminen är placerad i ett välventilerat rum och att det finns tillräcklig ventilation under denna period. Det är också viktigt att elda försiktigt de två till tre första gångerna eftersom stålet långsamt utvidgas.

Om du eldar för kraftigt i biokaminen och förbränner mer än den rekommenderade mängden bioetanol finns det risk för att lacken på biokaminen missfärgas. Denna kan inte målas om. Du bör också känna till att kaminen under uppvärmning och nedkylning kan avge så kallade ”klickljud“, ungefär som när du häller kokande vatten i en diskho. Detta beror på de stora temperaturskillnader som materialet utsätts för.

3.3 Hur tänder jag biokaminen?

Innan du tänder brännaren måste du alltid kontrollera att det inte finns spilld bioetanol i brännarens ytterbricka (titta genom hålet framtill på brännaren eller genom hålen på sidan av brännaren) och avlägsna eventuell spilld vätska. Se avsnitt 3.1.1. Se till att brännaren är kall och att skjutreglaget för det brinnande området är helt öppet. Om kaminen tänds igen efter tidigare användning måste du se till att temperaturen är under 40 grader. Detta betyder att temperaturindikatorn ska vara i det blå området. Använd Aduro-handtaget för att öppna och stänga brännaren och för att undvika skador. Se bild nedan för användningsanvisningar. Använd en lång tändare för att tända kaminen så att dina händer inte befinner sig direkt över det brinnande området. Antänd fibrerna i brännaren. Det går inte att justera lågans storlek. Den fulla lågbilden uppnås inom 10–15 minuter efter tändning.

Under de första tändningarna får ENDAST 700 ml bioetanol hällas i brännaren. Kaminen kan sedan användas med de rekommenderade 1 000 ml.

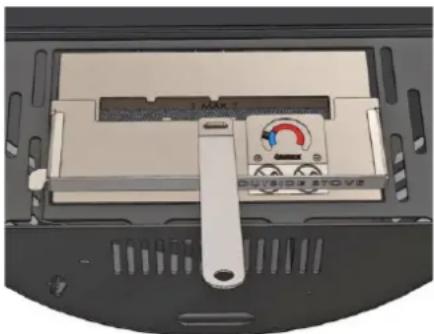

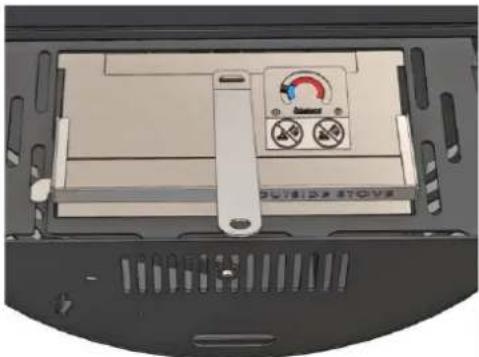

Håll alltid minst 1 meters avstånd från biokaminen när den används.40 För att stänga av kaminen stänger du skjutreglaget helt och ser till att lågan slocknar. Se bild nedan. Öppna inte skjutreglaget inom de första 3 minuterna efter att det stängts. Detta säkerställer att lågan i brännaren hinner släckas helt. Se alltid till att kaminen är avstängd och skjutreglaget stängt innan du lämnar rummet.

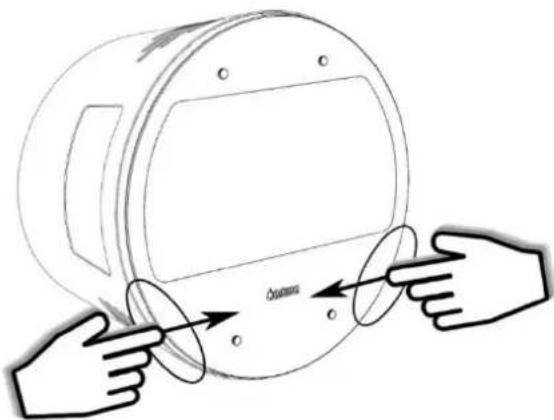

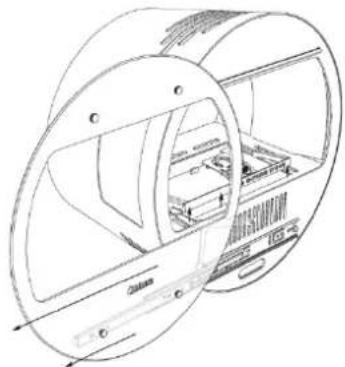

Gäller för Aduro B1: Aduro B1 har en lucka av keramiskt glas som täcker framsidan. Denna glaslucka blir varm under användning. Öppna och stäng luckan enligt bilden nedan:

Vid brand, lägg en brandfilt över brännaren och låt den ligga i minst 30 sekunder innan du tar bort filten igen. Om du inte har en brandfilt kan du använda en vanlig handduk dränkt i vatten.

3.5 Rekommenderat bränsle

Använd endast bioetanol märkt UN:1170 som rekommenderas för bioetanolbrännare. Vi rekommenderar att du använder bioetanol med 93–96,5%. Var uppmärksam på att det finns produkter på marknaden som innehåller olja och fotogen. Dessa får INTE användas i Aduro Biokaminer. Bioetanol är ett farligt material med riskklass UN1987, nivå 3. Den är extremt brandfarlig och måste hanteras med försiktighet. Bioetanol måste förvaras på ett säkert ställe borta från eld och utom räckhåll för barn och husdjur.41

4. Rengöring och underhåll

Aduro biokaminer kräver minimalt med rengöring och underhåll. Det finns några saker som du bör kontrollera regelbundet.

Brännare Kontrollera regelbundet om brännaren visar tecken på fel eller läckage. Säkerställ att brännaren inte är fylld med bränsle före rengöring. Brännaren får inte rengöras med vatten och får inte sättas i diskmaskinen. Med tiden kan brännaren bli missfärgad. Detta är en naturlig reaktion på den höga värme den utsätts för. Missfärgningar kan avlägsnas med ett godkänt rengöringsmedel för rostfritt stål. Gnid krämen i riktning mot stålets ”korn”. Du kan också använda Aduro Easy Clean-svampen. Säkerställ alltid att brännaren är torr efter rengöring innan du tänder kaminen. Den bimetalliska fjädern Kontrollera regelbundet att den bimetalliska fjädern fungerar och att pilen/temperaturindikatorn alltid är i det röda området när kaminen är så varm att du inte kan hålla handen i området runt lågöppningen (temperatur >40 grader C). Ytbeläggningen Kontrollera regelbundet om biokaminen visar tecken på fel eller läckage. Biokaminens utsida är pulverlackerad, vilket ger en jämn och enhetlig yta. Pulverlackeringen skyddar mot slitage och stötar, vilket förlänger biokaminens livslängd och minskar behovet av underhåll. Det är dock viktigt att notera att pulverlackeringen kan ändra färgnyans över tid om biokaminen utsätts för direkt solljus utan skydd. Rester från förbränning av bioetanol kan sätta sig på ytan av biokaminen, men dessa kan enkelt avlägsnas med en repfri skursvamp och diskmedel. Säkerställ alltid att biokaminen är torr efter rengöring innan du tänder den.

Glas Använd Aduro Easy Clean eller Aduro Glasrengöring för att rengöra glaset.

All rengöring och allt underhåll av biokaminen bör endast ske när kaminen är kall. Använd aldrig kemikalier, stålull eller syrahaltiga rengöringsmedel då dessa kan repa ytan.42 Reservdelar och ej godkända ändringar Du får endast använda originaldelar till biokaminen. Det är förbjudet att genomföra ej godkända ändringar på biokaminen, eftersom det innebär att den inte längre uppfyller de godkända specifikationerna. På www.aduroshop.com kan du köpa originaldelar till din biokamin.

Reklamationsrätten utgår från konsumentköplagen i det land där kaminen är köpt. Kvitto med datum gäller som bevis. Reklamationsrätten omfattar inte:

• Skador som har orsakats av felaktig installation eller användning av kaminen. t.ex. överhettning och brist på underhåll av kaminen.

• Lösdelar och reservdelar (frontglas, sidoglas, stenor, tratt, packningar), eftersom dessa slits genom normal användning. Dissa delar kan köpas i vår webshop www.aduroshop.com.

• Skador på kaminen som orsakats av yttre påverkan eller skador som orsakas av kaminen på andra föremål. Läs mer på www.adurofire.se/garanti/

När du deponerar din biokamin ska metall, brännare och keramiskt glas sorteras för sig. Deponera därefter materialen enligt reglementet på ditt närmaste återvinningsställe.43
