NV7B40205CS - Ugn SAMSUNG - Gratis bruksanvisning och manual

Produkttyp	Inbyggnadsugn
Märke	Samsung
Modell	NV7B40205CS
Kapacitet	76 L
Huvudenhetens mått (B x H x D)	595 x 596 x 570 mm
Inbyggnadsmått (B x H x D)	560 x 579 x 549 mm
Nettovikt	Cirka 36,7 kg
Strömförsörjning	230-240 V ~50 Hz, 3500-3850 W
Energiklass	A+
Energiförbrukning (varmluft)	0,71 kWh/cykel
Energiförbrukning (traditionell)	1,05 kWh/cykel
Tillagningslägen	Varmluft, Traditionell, Övervärme+Varmluft, Undervärme+Varmluft, Undervärme, Eco-varmluft, Stor grill, Eco-grill, Varmluftsgrill, Naturlig ånga
Automatiska program	50 automatiska tillagningsrecept
Temperatursond	Ja (enligt modell)
Ångrengöringsfunktion	Ja
Barnlås	Ja
Mekanisk dörrlåsning	Ja (enligt modell)
Mjuk stängning av dörr	Ja (enligt modell)
Inbyggd Wi-Fi	Ja
Invändig belysning	Ja, med automatisk energibesparing
Antal tillagningsnivåer	5
Avtagbar dörr	Ja, för rengöring
Avtagbara dörrglas	Ja (3-4 glas beroende på modell)
Inkluderade tillbehör	Metallgaller, metallgaller för plåt, bakplåt, universalplåt, djup plåt, temperatursond, ångplåt (enligt modell)

Vanliga frågor - NV7B40205CS SAMSUNG

Hur ställer jag in klockan på ugnen första gången?

Vid första start blinkar klockan. Använd knapparna /∧∨ för att ställa in timmen, tryck på OK, ställ sedan in minuterna och tryck på OK. För att ändra klockan senare, håll ned knappen På/Av i 3 sekunder.

Vad gör jag om ugnen inte värms upp?

Kontrollera att dörren är ordentligt stängd. Se till att inställningarna är korrekt konfigurerade. Om problemet kvarstår, kontrollera säkringen eller jordfelsbrytaren i ditt hem. Kontakta ett Samsung-servicecenter om det behövs.

Hur använder jag funktionen Naturlig ånga?

Sätt in ångplåten i botten av den kalla ugnen, häll i 250 ml rent vatten. Välj läget Varmluft, tryck sedan på Naturlig ånga. Ställ in temperaturen och starta förvärmningen. Placera maten på gallret när ljudsignalen ljuder. Fyll inte på vatten under tillagningen.

Hur rengör jag ugnen efter tillagning?

Använd funktionen Ångrengöring för lätta smuts: häll 400 ml vatten i botten av den kalla ugnen, stäng dörren och starta cykeln. För insmorda smuts, använd ett särskilt ugnsrengöringsmedel och en mjuk trasa. Använd aldrig slipande rengöringsmedel.

Vad betyder felkoden C-d1 på displayen?

Denna kod indikerar ett fel på dörrlåset. Stäng av ugnen och starta om den. Om problemet kvarstår, koppla bort ugnen i 30 sekunder och återanslut den. Kontakta ett servicecenter om det behövs.

Hur tar jag bort ugnsdörren för rengöring?

Öppna dörren, fäll gångjärnsfästena utåt. Lyft dörren till ungefär 70°, dra sedan uppåt för att lossa den. Rengör med tvålvatten. Återmontera genom att följa stegen i omvänd ordning.

Hur använder jag temperatursonden?

Sätt in sondens spets i mitten av köttet. Anslut kontakten i uttaget på ugnens vänstra vägg. Välj ett tillagningsläge och ställ in önskad innertemperatur. Ugnen stängs av automatiskt när temperaturen uppnås.

Hur sparar jag energi med denna ugn?

Använd läget Eco-varmluft som optimerar förbrukningen. Undvik att öppna dörren ofta. Stäng av ugnen 5–10 minuter före tillagningens slut för att utnyttja restvärmen. Tillaga flera rätter samtidigt om möjligt.

Hur aktiverar jag barnlåset?

Håll ned knappen Barnlås i 3 sekunder. Alla kontroller utom På/Av avaktiveras. För att avaktivera, håll ned samma knapp igen i 3 sekunder.

Vad gör jag om det luktar bränt vid första användningen?

Det är normalt. För att eliminera lukten från den nya ugnen, värm ugnen till 200 °C i läget Varmluft eller Traditionell i en timme. Se till att köket är väl ventilerat.

BRUKSANVISNING NV7B40205CS SAMSUNG

Användar- och installationsanvisning

NV7B404****

Innehåll

Använd denna bruksanvisning 3

Följande symboler används i denna användarmanual: 3

Säkerhetsinstruktioner 3

Viktiga säkerhetsåtgårder 3

Korrekt avfallshantering av produkten (elektriska och elektroniska produkter) 6

Förbered för att installera ugnen 7

Strömanslutning 7

Skåpfäste 8

Innan du startar 10

Inledande inställningar 10

En ny ugn luktar 10

Smarta säkerhetsmekanismer 10

Flexibel dörr 11

Tillbehör 11 Mekaniskt lås 12

Drift 13

Kontrollpanel 13

Vanliga inställningar 14

Tillagningslägen (förutom Grill) 17

Grillägen 18

Stoppa tillagning 20

Specialfunktion 20

Naturlig ånga 21

Automatisk tillagning 22

Rengöring 22

Timer 23

Ljud på/av 23

Wi-Fi på/av 23

Smart tillagning 24

Manuell tillagning 24

Program för Automatisk tillagning 27

Testrätter 29

Samling av vanliga Automatiska recept 30

Underhåll 33

Rengöring 33

Utbyten 36

Problemlösning 37

Kontrollpunkter 37

Informationskoder 39

Tekniska specifikationer 40

Bilaga 40

Produktblad 40

Meddelande om öppen källkod 41

Använd denna bruksanvisning

Tack för att du väljer SAMSUNG Inbyggda Ugn.

Denna användarmanual innehåller viktig säkerhetsinformation och instruktioner ämnade att hjälpa dig med driften och underhåll av din produkt.

Var god och ta dig tid för att läsa denna användarmanual innan du använder din ugn och spara den för framtida referens.

Följande symboler används i denna användarmanual:

WARNING

Risker och osåker användande kan resultera i allvarliga personliga skador, död och/eller egendomsskada.

⚠ FÖRSIKTIGHET

Risker och osäker användande kan resultera i allvarliga personliga skador, och/eller egendomsskada.

OBS

Användbara lips, rekommendationer, eller information som hjälper användare att hantera din produkt.

Säkerhetsinstruktioner

Installering av denna ugn skall utföras endast av auktoriserad elektriker. Installatören är ansvarig för att ansluta produkten till elnätet i enlighet med gällande säkerhetsrekommendationer.

VIKTIGA SÄKERHETSÄTGÄRDER

WARNING

Denna produkt är inte avsedd att användas av personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental förmåga, eller om man har brist på erfarenhet och kunskap, såvida de inte har fått övervakning eller instruktioner angående användning av apparaten av en person som ansvarar för deras säkerhet.

Barn skall övervakas för att försäkra sig om att de inte leker med produkten.

Medlen för frånkoppling måste vara inbyggda i den fasta kabelledningen i enlighet med kopplingsreglerna.

Denna produkt bör tillåtas att kopplas bort från strömförsörjningen efter installationen. Denna frånkopplingen kan åstadkommas genom att ha kontakten tillgänglig eller genom att bygga in en strömbrytare i den fasta ledningen i enlighet med ledningsreglerna.

Om elkontakten är skadad måste den ersättas av tillverkaren, dess inköpsservice eller liknande kvalificerade personer för att på så sätt undvika fara.

Säkerhetsinstruktioner

Metoden för fastsättning angiven är att inte vara beroende av användningen av lim eftersom detta inte anses vara ett tillförlitligt sätta att laga.

Denna produkt kan användas av barn från 8 år och äldre och personer med reducerade fysiska, sensoriska eller psykiska kapaciteter eller brist på erfarenhet och kunskap i de fall de får tillsyn eller instruktioner hur användningen av produkten på ett säkert sätt och dessutom vara medvetna om vilka risker som involveras. Barn skall inte leka med produkten. Rengöring och underhåll skall inte utföras av barn utan tillsyn. Se till att hålla barn borta från produkten och dess sladd.

Under användning av produkten blir den varm. Försiktighet skall iaktas för att undvika kontakt med värmeelement inne i ugnen. WARNING: Åtkomliga delar kan bli heta under användning. Unga barn bör hållas på avständ.

Använd inte sträva slipmedel eller skarpa metallskrapor för att rengöra ugnsdörrglaset eftersom de kan repa ytan, vilket kan leda till att glaset spricker.

Om den här produkten har en rengöringsfunktion måste överskott av spill tas bort innan rengöring och alla redskap tas bort från ugnen under ångrengöring eller självrengöring. Rengöringsfunktion är beroende av modell.

I de fall denna produkt har rengöringsfunktion, kan det under rengöringsförhållanden hända att ytorna bli hetare än vanligt och barn ska därför hållas på avständ. Med produkter som har pyrolytisk rengöringsprocess kan det vara känsligt för vissa djur, speciellt fåglar, för rök och lokala temperaturfluktuationer under pyrolytisk rengöringsprocess och bör flyttas till ett bra välventilerat område under denna process.

Ventilera rummet under och efter den pyrolytisk rengöringsprocessen. Rengöringsfunktion är beroende av modell.

Använd endast temperatursonden som rekommenderas för den här ugnen. (Endast köttsondmodell)

Ångrengörare ska inte användas.

WARNING: Se till att apparaten är avstängd innan du byter ut lampan för att undvika risken till elektriska stötar.

Produkten får ej installeras bakom en dörr för att undvika överhettning.

WARNING: Produkten och dess tillgängliga delar blir heta under användning. Försiktighet skall iaktas för att inte vidröra heta element. Barn under 8 år skall hållas på rimligt avständ om de ej kan övervakas hela tiden.

FÖRSIKTIGHET: Tillagningsprocessen bör vara övervakad. En kort tillagningstid måste också vara konstant övervakad.

Dörren till den yttre ytan kan bli het när produkten är igång. Temperaturen vid åtkomliga ytor kan bli hög när produkten är i drift. Ytor kan bli heta under drift.

Sätt i trådgallret på plats med de utskjutande delarna (stoppbromsar på båda sidor) framåt så att gallret får stöd i viloläget vid stora laster.

FÖRSIKTIGHET

Om ugnen blir skadad under transport, koppla då inte in den.

Produkten får endast kopplas in till strömförsörjning av en licenserad elektriker.

Om det skulle handa att det blir fel eller skada på produkten, så forsök inte att sätta igång den. Reparationer ska endast utföras av licenserade tekniker. Oriktig reparation kan resultera i stor risk för dig själv och andra. Om din ugn behöver repareras, kontakta då SAMSUNG Service center eller din återförsäljare.

Elektriska sladdar och kablar får inte komma i kontakt med ugnen.

Ugnen ansluts till elnätet med hjälp av en godkänd strömbrytare eller en säkring. Använd aldrig flera adaptrar eller förlängningssladdar samtidigt.

Strömförsörjningen till produkt bör stängas av helt när den repareras eller rengörs.

Var försiktig när du ansluter elektriska apparater till uttag nära ugnen.

Om denna produkt har en ång- eller ångkokningsfunktion, använd då inte produkten när vattenförsörjningspatronen är skadad. (Endast modell med ång- eller ångfunktion)

Om patronen skulle vara sprucken eller trasig, använd den då inte utan kontakta ditt närmaste servicecenter. (Endast modell med ång- eller ångfunktion)

Denna ugn är endast utformad för tillagning av hushållsmat.

Under användning blir ugnens inre ytor heta nog att orsaka brännskador. Vidrör inte vid värmeclement eller ugnens inre ytor innan de har hunnit svalna.

Förvara aldrig brandfarligt material i ugnen.

Ugnsytorna blir varma när produkten används vid en hög temperatur under en längre tid.

När du lagar mat. var då försiktig när du oppnar ugnsluckan eftersom det snabbt kan strömma ut varmluft och ånga.

Vid tillagning av rätter som innehåller alkohol kan det hånda att alkoholen avclunstar på grund av de höga temperaturerna och ångan kan fatta eld om den kommer i kontakt med någon varm del av ugnen.

För din säkerhet, använd inte högtrycksrengörare eller ångstrålerengörare.

Se till att håll barn på säkert avständ när ugnen används.

Frysta livsmedel som pizzor bör tillagas på det stora gallret. Om man använder bakplåten kan den bli deformerad på grund av de stora variationerna i temperaturer.

Häll inte vatten i botten av ugnen då den år varm. Detta kan skada emaljytan.

Ugnsdörren måste vara stängd under tillagning.

Klä ej bottlen av ugnen med aluminiumfolie och placera heller inga bakplåtar eller andra plåtar på den. Aluminiumfolien blockerar då värmen, vilket i sin tur kan leda till skador på emaljytorna och orsaka dåliga tillagningsresultat.

Fruktjuicer kan lämna fläckar som kan bli permanenta på ugnens emaljytor.

Når du lagar mycket fuktiga kakor, använd den djupa pannan.

Låt inte bakformar hänga på den öppna ugnsluckan.

Se till att hålla barn borta från dörren när de öppnar eller stänger den, eftersom dörren kan stöta till dem eller de kan fastna med fingrarna i dörren.

Kliv inte, luta dig inte, sitt eller placera inte tunga föremål på dörren.

Oppna inte dörren med onödigt mycket kraft.

VARNING: Koppla inte bort produkten från elnätet även efter att tillagningen är klar.

WARNING: Låmna inte luckan öppen medan maten tillagas.

Säkerhetsinstruktioner

Korrekt avfallshantering av produkten (elektriska och elektroniska produkter)

(Gäller i länder med separata insamlingssystem)

Denna symbol på produkten, tillbehören och i manualen anger att produkten och de elektroniska tillbehören (t.ex. lacdare, headset. USB-kabel) inte bör sorteras tillsammans med annat hushållsavfall när de kasseras. Dessa föremål bör hanteras separat för ändamåsenlig återvinning av beständsdelarna för all förhindra fara för hålsa och miljö.

Hushållsanvändare bör kontakta återförsäljaren som sält produkten eller kommunen för vidare information om var och hur produkten och tillbehören kan återvinnas på ett miljösäkert sätt.

Företagsanvändare bör kontakta leverantören samt verifiera angivna villkor i köpekontraktet. Produkten och de elektroniska tillbehören bör inte hanteras tillsammans med annat kommersiellt avfall.

För mer information om Samsungs miljötaganden och deras produktspecifika regulatoriska skyldigheter, t.ex. REACH, WEEE, Batterier, besök:

Ljus : Under tillagningen kan du stänga av ugnslampan genom att trycka på knappen 'Ugnsbelysning'. För att spara energi så slacks ugnsbelysningen ett par minuter efter att tillagningsprogrammet har startat.

Installering

WARNING

Denna produkt ingår i inbyggnadsprodukter.

Denna ugn måste installeras av en kvalificerad tekniker. Installatören är ansvarig för att ansluta ugnen till einåtet, samtidigt som de relevanta säkerhetsföreskrifterna i din region/land respekteras.

Vad ingår

Se till att alla delar och tillbehör är med i produktpaketet. Om du upplever problem med ugnen eller tillbehören, kontakta ett lokalt Samsungs kundcenter eller direkt till återförsäljaren.

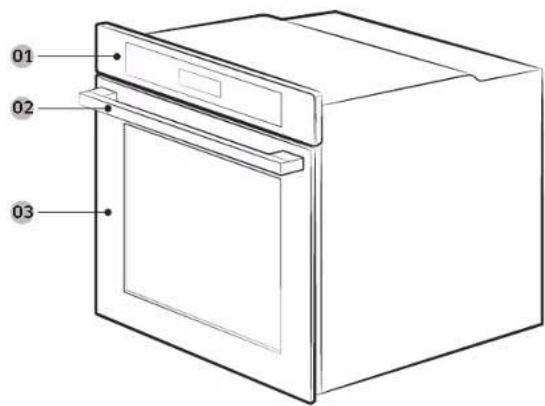

En snabb överblick över ugnen

Ugnen kommer med olika tillbehör som hjälper dig att förbereda och laga olika typer av mat.

Galler Gallerinsättning * Bakplåt *

Universal plàt * Extra djup plàt * Köttsond *

Angplát * 2 skruvar (M4 L25)

OBS

Tillgängligheten av tillbehör med en asterisk (*) beror på ugnsmodellen.

Förbered för att installera ugnen

01 BRUN eller SVART
02 BLÄ eller VIT
03 GUL och GRÖN

Sått i kontakten för ugnen. Om en stickkontakt inte är tillgångligt på grund av tillåtna strömbogrännsningar, använd en multipoligisolatorbrytare (med minst 3 mm avständ mellan) för att uppfylla säkerhetsbestämmelserna. Använd en nätsladd av tillräcklig längd som stöder specifikationen H05 RR-F eller H05 VV F, min. 1,5\~2,5 mm².

Nominell ström (A) Minsta tvärsnittområde
10 < A ≤ 16 1,5 mm2
16 < A ≤ 25 2,5 mm2

Kontrollera utgångsspecifikationerna på etiketten som är fastklistrad på ugnen.

Oppna först ugnens bakre lucka med en skruvmejsel och ta sedan bort skruvarna på sladdklämman. Anslut sedan el-ledningarna till rätt anslutningsterminaler.

(+) terminalen är utformad för jordning. Anslut först de gula och gröna ledningarna (jordning), vilka måste vara längre än de andra. Om du använder en stickkontakt, måste elpluggen vara åtkomlig efter att ugnen är installerad. Samsung är inte ansvarlig för olyckor som orsakas av saknad eller felaktig installerad jordningsledning.

WARNING

Kliv inte på eller tvinna ej leöningarna under installationen och håll dem borta från värmemitterande delar av ugnen.

Installering

Skåpfäste

Om du installerar ugnen i ett inbyggt skåp måste man se till att skåpet har sina plastytor och limdelar resistenta upp till 90 °C. Samsung är inte ansvarig för skador på möbler från ugnens värmemission.

Ugnen måste vara ordentligt ventilerad. För bra ventilation, lämna ett mellanrum på ca 50 mm mellan skåpets nedre hylla och slödväggen. Om du installerar ugnen under en spishäll ska du följa kokplattornas installationsanvisningar.

Dimensioner som krävs

Det inbyggda skåpel måste ha ventiler (E) för att ventilera värme och cirkulera luften.

Under-diskbänkskåp (mm)

A Min. 550
B Min. 560
C Min. 600
D	Min. 460 x Min. 50

Det inbyggda skåpet måste ha ventiler (D) för att ventilera värme och cirkulera luften.

Installera med en håll

För att installera en håll ovanpå ugnen, så kontrollera installationsguiden för hållen för detta installationsutrymmebehovet (*).

Montering av ugnen

Se till att lämna ett mellanrum (A) på minst 5 mm mellan ugnen och vardera sidan av skåpet.

Sakra att det finns minst 3 mm mellanrum (B) så att cörren kan öppnas och stängs smidigt.

Montera ugnen i skåpet och fixera ugnen ordentligt på båda sidor med de 2 skruvarna.

När installationen är färdig, ta bort skyddsfilm, tejp och annat förpackningsmaterial och ta ut de angivna tillbehören från insidan av ugnen. För att ta bort ugnen från skåpet, koppla först från strömmen till ugnen och ta bort de 2 skruvarna på båda sidor av ugnen.

WARNING

Ugnen kräver ventilation för sin normala drift. Blockera inte under några omständigheter ventilerna.

OBS

Det faktiska utseendet på ugnen kan skilja sig åt mellan modellerna.

Innan du startar

Inledande inställningar

När du startar ugnen för första gången kommer standardtiden "12:00" att synas på displayen och timdelen ("12") kommer att blinka. Följ stegen nedan för att ställa in aktuell tid och datum.

1. Använd /ʌ knøpparna för att ställa in timme och tryck sedan OK. Minutdelen kommer att blinka.

1. Använd /ʌknæpparna för att ställa in minuterna och tryck sedan OK.

För att ändra tiden efter denna första inställningen, tryck ner Ⓑtre sekunder och följ sedan ovanstående steg.

En ny ugn luktar

Innan du använder ugnen för första gången, rengör ugnen för att ta bort ugnslukten.

1. Ta bort samtliga tillbehören från insidan av ugnen.

2. Kör ugnen med Konvektion 200 °C eller Konventionell 200 °C under en timme. Detta kommer då att bränna bort eventuella återstående produktionsämnen inne i ugnen.

3. Når detta år klart, stäng av ugnen.

OBS

- Under första gången kan det hånda att du ser lite rök i ugnen under driften. Men oavsett så är detta inte något produktfel.

- När temperaturen på kokutrymmet ökar vid en inledande period kan du upptäcka några fläckar på dörrens inre glas. Om detta händer, stäng av ugnen och vänta tills den svalnat igen. Använd sedan hushållspapper eller neutralt tvättmedel med en ren trasa för att torka rent det inre glaset.

- Det är också viktigt att du använder ugnen i en väl ventilerande köksmiljö.

Smarta säkerhetsmekanismer

Om du öppnar dörren medan ugnen är i drift, så länds ugnslampan, och både fläkten och värmeelementen stannar omedelbart. Detta sker för att förhindra fysiska skador som brännskador såväl som att förhindra onödig energiförlust. När detta sker, stäng bara dörren, och ugnen fortsätter då att köras normalt eftersom det då inte är ett systemfel.

Flexibel dörr (endast tillämpliga modeller)

Samsungs-inbyggda ugn har en mjuk stängningsdörr funktion som försiktigt, säkert och tyst stänger den.

När du stänger dörren, fångar de speciellt utformade gångjärnen upp dörren några centimeter före den slutliga positionen. Detta är den perfekta känslan av extra bekvämlighet, så dörren slängs tyst och försikligt.

(Tillgångligheten för denna funktion är beroende på vilken ugnsmodell.)

Dörren börjar stängas mjukt vid ca 15 graders vinkel och är helt stängd inom 5 sekunder.

Tillbehör

Vid första gången du använder ugnen, rengör tillbehören noggrant med varmt vatten, tvättmedel och en mjuk ren trasa.

01 Nivà 1 02 Nivà 2

03 Nivà 3 04 Nivà 4

05 Nivă 5

• Sätt in tillbehöret i rätt läge inne i ugnen.
• Tillåt åtminstone 1 cm utrymme från tillbehörel och botten av ugnen eller från något annat tillbehör.
• Var försiktig när du tar ur köksredskap och/eller tillbehör ur ugnen. Varma måltider eller tillbehör kan orsaka brännskador.
• Tillbehören kan deformeras under tiden de blir upphettade. Når de sedan har svalnat, kommer de att återfå sitt ursprungliga utseende och prestanda.

Innan du startar

Grundanvändning

För bättre matlagningsupplevelse, bekanta dig med hur man använder varje tillbehör.

Galler	Trådhyllan är utformad speciellt för grillning och rostning. Sätt i trådhyllan i läge med de utskjutande delarna (bromsproopar på båda sidor) ut mot framsidan.
Gallerinsättning * Trådhyllsinsatsen används med plåten och förhindrar att vätska droppar ner på botten av ugnen.
Bakplåt * Bakplåt (djup: 20 mm) används för att baka bröd, småkakor och andra bakverk. Sätt den vinklade sidan framåt.
Universal plåt * Universaliplåt (djup: 30 mm) används för matlagning och rostning. Använd trådplåten för att förhindra att vätska droppar ner i ugnen. Sätt den vinklade sidan framåt.
Extra djup plåt * Extra djup plåt (djup: 50 mm) används för rostning med eller utan trådplåten. Sätt den vinklade sidan framåt.
Köttsond * Köttsonden måter köttets ihre temperatur för matlagning. Använd endast stektermometern som kommer med ugnen.
Teleskopskenor * Använd teleskopskenan för att sätta in plåten enligt följande:1. Sträck ut teleskopskenans platta ut från ugnen.2. Sätt brickan på plattan och skjut sedan plattan in i ugnen.3. Stäng sedan ugnsdörren.
Ångplåt * Använd ångplåten endast i naturligt ångläge. Sätt plåten i botten och fyll det med rent vatten. Eftersom plåten blir het under eller omedelbart efter tillagning, var noga med att använda ugnsvantar eller vänta tills ugnensvainat helt för att ta bort plåten.

OBS

Tillgängligheten av tillbehör med en asterisk (°) beror på ugnsmodellen.

Mekaniskt lås (endast vissa modeller)

Installing

1. Sätt in den tunna delen (A) av det mekaniska låset i motsvarande del av låshandtaget som visas.
2. Dra åt skruven på låshandtaget.

Avinstallation

- Lossa och ta bort skruven från låshandtaget.

Làs/làs upp

- För att öppna dörren, lyft upp läshandlaget lite för att läsa upp dörren. Sedan, öppna dörren. - För att läsa dörren, stäng helt enkelt dörren. För att läsa dörren, stäng helt enkelt igen dörren.

Drift

Kontrollpanel

Frontpanelen kommer med ett brett utbud av olika material och färger. För förbättrad kvalitet kan ugnens faktiska utseende ändras utan föregående meddelande.

01	Strömförsörjning	Tryck för att sätta på ugnen. För att stänga av tryck in under 1 sekund.
02	Funktionspanel	Tryck för att välja önskat tillagningsläge eller funktion.
03	Display	Visar nödvändig information om valda lägen eller inställningar.
04	Upp / Ner	Använd för att justera inställningsvården för ditt val.
05	OK Tryck för att bekräfta dina inställningar.
06	Tillbaka	Avbryt nuvarande inställningar och återgå till huvudmenyn.
07	Temperatur	Använd för att ställa in temperatur.
08	Tillagningstid	Tryck för att ställa in tillagningstid.
09	Naturlig ånga*	Med Naturlig ånga kan du baka bröd som är knaprigt på utsidan och fuktig inuti.

10 Snabb förvärme	Snabb förvärme värmer ugnen snabbt till önskad temperatur.Tryck på eller av Snabb förvärmesläget.Endast tillgångligt med Singelläget.(Konvektion, Konventionell, Toppvärme + Konvektion.Undervärme + Konvektion)Inaktiverad för temperaturer inställda på lägre än 100 °C.
11 Ugnslampa	Tryck för att stanga av eller sätta på ugnsljuset. Ugnslampan slår på automatiskt när dörren är öppen eller när ugnen används. Och den slås av automatiskt efter en viss tid av inaktivitet för att spara ström.
12 Timer	Timern hjälper dig att hålla koll på tiden eller tillagningstiden under bruk.
13 Smartkontroll	Tryck för att aktivera/înaktivera Smartkontrollfunktionen.
14 Barnlås	För att förebygga olyckor inaktivorar Barnlåset alla kontroller förutom Startknappen.Håll intryckt i 3 sekunder för att aktivera, eller håll intryckt i 3 sekunder igen för att avaktivera låset på kontrollpanelen.

OBS

• Tillgångligheten av funktioner med en asterisk (') beror på ugnsmodellen.
• Att Trycka på displayen när du bär plast- eller ugnsvantar kanske inte fungerar.

Drift

Vanliga inställningar

Det är vanligt att ändra standardtemperaturen och/eller tillagningstiden för alla tillagningslägen. Följ stegen nedan för att justera temperaturen och/eller tillagningstiden för det valda tillagningsläget.

Temperatur

1. På funktionspanelen, tryck för att välja ett tillagningsläge. Standardtemperaturen för varje läge visas.

1. Använd /Aforvatt ställa in önskad temperatur.

1. Tryck OK för att bekräfta dina ändringar.

OBS

• Om du inte gör några fler inställningar inom några sekunder så startar ugnen automatiskt med standardinställningarna.
• För att ändra den inställda tillagningstiden, tryck på och följ sedan stegen ovan.
• Den exakta temperaturen inne i ugnen kan måtas med en termometer och en metod definierad av en auktoriserad institution. Användning av andra termometrar kan orsaka ett måtfe.
• Ugnen piper när den är förvärmd.

Tillagningstid

1. På funklionspanelen, tryck för att välja ett tillagningsläge.
2. Tryck, och använd / knapparna för att ställa in önskad tid.
3. Alternativt kan du skjuta upp sluttiden för din tillagning till en önskad punkt. Tryck och använd /Äknapparna för att ställa in en sluttid. Se Slutfördröjning för mer information.
4. Tryck OK för att bekräfta dina ändringar.

OBS

• Du kan också laga mat utan att ställa in tillagningstiden om cu vill. I detta fall börjar ugnen tillagas vid inställd temperatur och utan tidsinformation, och du måste då stoppa ugnen manuellt när tillagningen är klar.
• För att ändra tillagningstiden, tryck på 📁 knappen och följ sedan stegen ovan.

Slut tid

1. På funktionspanelen, tryck för att välja ett tillagningsläge.

1. Tryck tvågänger och använd / ∧ ∨ knapparna för att ställa in önskad sluttid.

1. Tryck OK för att bekräfta dina ändringar.

OBS

• Du kan också laga mat utan att ställa in tillagningstiden om du vill. I detta fall börjar ugnen tillagas vid inställd temperatur och utan tidsinformation, och du måste då stoppa ugnen manuellt när tillagningen är klar.
• För att ändra sluttiden, tryck på och följ sedan stegen ovan.

Slutfördröjning

Slutfördröjning är utformat för att göra matlagningen enklare.

Exempel 1

Tänk att du väljer ett recept på en timme vid klockan 14.00 och du vill att ugnen ska vara klar klockan 18.00. För att ställa in sluttid ändrar du Klar vid tiden till 18.00. Ugnen börjar laga mat klockan 17.00 och slutar vid klockan 18.00.

Nuvarande tid: 14.00 inståld tillagningstid: 1 timme

Inställd Slutfördröjningstid: 18.00

Ugnen börjar laga mat klockan 17.00 och slutar automatiskt klockan 18.00.

Exempel 2

Nuvarande tid: 14.00 inståld tillagningstid: 2 timmar

Inställd Slutfördröjningstid: 17.00

Ugnen börjar laga mat klockan 15.00 och slutar automatiskt klockan 17.00.

FÖRSIKTIGHET

Förvara inte tillagad mal i ugnen för länge. Malen kan förstöras.

Drift

För att ta bort tillagningstid

Du kan ta bort tillagningstiden. Detta år användbart om du vill stoppa ugnen manuellt när som helst under processen.

1. Medan ugnen lagar mat, tryck föratt visa återstående till lagningstid.

1. Använd /ʌkæpparna för att ställa in tillagningstiden till "0:00". Alternativt, tryck bara

1. Tryck OK.

För att ta bort sluttid

Du kan ta bort sluttiden. Detta år användbart om du vill stoppa ugnen manuellt när som helst under processen.

1. Medan ugnen lagar mat, tryck tvågänger för att visa inställd sluttid.

1. Använd ∧ knapparna för att ställa in slutticen till nuvarande tid. Alternativt, tryck bara

1. Tryck OK.

Tillagningslägen (förutom Grill)

1. På funktionspanelen, tryck för att välja ett tillagningsläge.
2. Ställ in tillagningslid och/eller temperatur om cu behöver detta. För mer information, se Vanliga inställningar.

3. Alternativt kan du snabbt förvärma ugnen. För att göra detta, tryck och ställ in måltemperaturen. Den motsvarande indikatorn syns på displayen.

4. När du är klar, tryck OK.

Ugnen börjar förvärma tills innertemperaturen när måltemperaturen. När förvärmningen är färdig försvinner indikatorn med ett pip. Förvärme rekommenderas för alla tillagningslägen om inte annat anges i Smart tillagning.

OBS

Du kan andra tillagningstiden och/eller temperaturen under tillagningen.

Konvektionslägen

Tryck för att välja mellan Konvektion läge och Ekokonvektion läge.

Tillagningslägen (förutom Grill)

Tillagningslägena med en asterisk (*) är tillgängliga för snabo förvärmning och inaktiverade för temperaturer inställda på lägre än 100 °C.

Läge Temperatureområden (°C) Föreslagen temperatur (°C)
	Konvektion	* 30-250 160
		Det bakre värmeelementet genererar värme, som sedan fördelas jämnt av konvektionsfläkten. Använd detta läge för att baka och steka på olika nivåer samtidigt.
	Konventionell	* 30-250 180
		Värmen genereras från de övre och undre värmeelementen. Denna funktion bör användas för vanlig bakning och stekning för de flesta typer av rälter.
	Toppvärme + Konvektion	* 40-250 180
		Det övre värmeelementet genererar värme, som fördelas jämnt av konvektionsfläkten. Använd detta läge för stekning som kräver en knaprig överel (till exempel kött eller lasagne).

Drift

Läge Temperatureområden (°C) Föreslagen temperatur (°C)
	Undervärme + Konvektion	* 40-250 200
		Det nedre värmeclementet genererar värme, som sedan fördelas jämmt av konvektionsfläkten. Använd detta läge för pizza, bröd eller tárta.
[3245]	Nedre värme	100-230 150
		Det nedre värmeclementet genererar värme. Använd det här läget under slutet av gråddningen eller tillagningen för att på så sätt bryna bottnarna på en paj eller pizza.
[63HS]	Ekokonvektion	30-250 160
		Ekokonvektion använder del optimerade värmesystemet för att spara energi under matlagning. Tillagningstiderna ökar något, men tillagningsresultatet förblir detsamma. Observera att detta läge inte kräver förvärmning.
		OBSECO Konvektionsläge för uppvärmning som används för att bestämma energieffektivitetsklassen är i enlighet med EN60350-1

Grillägen

	1	2	3	4	5	6
	7	8	9	10	11	12

Tryck för att välja mellan Stor grill läge och Eco grill och Fläkt grill läge.

Läge Temperature		ureområden (°C) Föreslagen temperatur (°C)
G 1 Stor grill		100-270 220
		Den stora grillen avger värme. Använd det här läget för att bryna matens toppar (till exempel kött, lasagne eller gratång).
G 2 Eco grill		100-270 220
		Den lilla grillen avger värme. Använd det här läget för mat som kräver lägre värme, som t ex fisk och fyllda baguetter.
G 3 Flåkt grill		100-250 180
		Två övre värmeelement genererar värme, som distribueras genom fläkten. Använd detta läge för att grilla kött eller fisk.

Tillagning med köttsonden (appliceras endast för vissa modeller)

1. Tryck för att välja tillagningsläge och temperatur på funktionspanelen.
2. Sätt in spetsen på köttermometern i mitten av köttet för att påbörja tillagning. Se till att gummihandtaget inte är insatt.

3. Anslut sondkontakten till uttaget som sitter på den vänstra väggen. Se till att du ser indikatorn för den insatta stektermometern när sondanslutningen är ansluten.

4. Tryck på knappen igen och använd ∧ / Vknapparna för att ställa in köttets innertemperatur.

5. Tryck OK för att starta tillagningen. Tillagningen avslutas med en melodi när köttets innertemperatur har nätt den inställda temperaturen.

WARNING för akrylamid

• För att förhindra skador, använd inte stektermometern med spettillbehöret.
• När tillagningen är klar blir stektermometern mycket varm. För att förhindra att du bränner dig, använd ugnsvantar när du tar ut maten.

OBS

Inte alla lägen stöder användning av stektermometern. Om du använder stektermometern med lägen som inte är tillämpliga, så blinkar indikatorn för aktuelit läge. När detta sker, ta då bort stektermometern omedelbart.

Drift

Stoppa tillagning

1. Medan tillagning pågår, tryck.

1. Tryck OK för att avbryta tillagningen.

Specialfunktion

Ytterligare funktioner förbättrar din matlagningsupplevelse.

1. Tryck på funktionspanelen.
2. Tryck för att välja en funktion.
3. Ställ in tillagningstid och/eller temperatur om du behöver detta. För mer information, se Vanliga inställningar.
4. Ugren startar den valda funktionen med standardinställningarna eller dina inställningar.

Läge		Temperatureområden (°C)	Föreslagen temperatur (°C)	Instruktioner
F 1	Nedre värme 100-230 150			Det nedre värmeelementet genererar värme. Använd det här läget under slutet av grädcningen eller tillågningen för att på så sätt bryna bottnarna på en paj eller pizza.
F 2	Håll varm 40-100 60			Använd denna endasit för att hålla mat varm som precis har tillagats.
F 3	Varm platta 30-80 50			Använd denna för att värma rätter eller ugnskärl.
F 4	Avfrostning 30-50 30			Detta läge används för upptining av frysta produkter, bakverk, frukt, kakor, grädde och choklad. Upptiningstiden beror på matens tyo, storlek och mångd.

Naturlig ånga (endast tillämpliga modeller)

Med Naturlig ånga kan du baka bröd som är knaprigt på utsidan och fuktig inuti. Vi rekommenderar att förvärma ugnen för bästa resultat.

1. Sätt i ångplåten i nedre delen av ugnen.

2. Fyll plåten med vatten 250 ml endast när ugnen är kall.

3. Ställ in Konvektion ✝ läge och välj Naturlig ånga 📂

1. Använd ∧ / ∨ för att ställa in önskad temperatur.

2. Tryck OK för att starta förvärmen.

3. Lågg maten i ugnen på valfritt galler och starta tillagningen.

• Fyll inte på vatten under tillagning eller när ugnen är varm.
• När ugnen svalnar helt efter att ha använt Naturlig ånga-funktionen, använd en våt trasa för att lorka av botten av utrymmet.
• För att ta bort vattenavlagringar som bilclas efter att ha använt ugnen under en längre tid, använd då en mjuk trasa med rengöringsmedel.

Naturlig ånga fungerar endast med Konvektion + läget.

Mat Tillbehör Nivå Temp. (°C) Tid (min.)
Croissants, 4-6 bitar Universalplåt 3 190 20-25
Äppelsmördeg Universalplåt 3 190 20-25
Wienerbröd Universalplåt 3 190 20-30
Fralla Universalplåt 3 180 20-30
Vitt bröd Galler	2 180 30-40

Drift

Automatisk tillagning

För oerfarna kockar erbjuder ugnen totalt 50 automatiska matlagningsrecept. Dra nytta av den här funktionen för att spara tid eller för att lära dig snabbare. Tillagningstiden och temperaturen kommer att justeras enligt det valda receptet.

1. På funktionspanelen, tryck . AUTO

1. Använd /ʌkræpparna för att välja ett program och tryck sedan OK. Det tillgångliga viktintervallet (portionsstorlek) presenteras för dig.

1. Anvand /ʌknæpparna för att ställa in portionsstorleken, och tryck sedan OK för att starta tillagningen.

OBS

• Några av Program för Automatisk tillagning inkluderar förvärmning. För dessa program visas förvärmningsförloppet. Sätt in maten i ugnen efter förvärmningssignalen. Tryck sedan på Tillagningstid för att starta Automatisk tillagning.
• Mer information finns i Program för Automatisk tillagning avsnittet i denna bruksanvisning.

Rengöring

Två rengöringslägen är tillgångliga för dig. Denna funktion sparar tid genom att minimera behovet av regelbunden manuell rengöring. Den återstående tiden visas på displayen under denna process.

Funktion Instruktioner
C 1	Ångrengöring	Detta år användbart för att rengöra lätt smuts med ånga.

OBS

Funktionerna med en asterisk (*) är endast tillgångliga i valda modeller.

Ångrengöring

Detta är användbart för att rengöra lätt smuts med ånga. Denna funktion sparar tid genom att minimera behovet av regelbunden manuell rengöring.

1. Häll 400 ml ( ^3/_4 pint) vatten på botten av ugnen och stäng ugnslucken.

1. Använd ^A /V knapparna för välja C 1, och tryck sedan OK. Ångrengöring körs under 26 minuter.

1. Använd en torr trasa för att rengöra inuti ugnen.

WARNING

Öppna inte dörren förrens cykeln är klar. Vattnet inuti ugnen är mycket varmt och det kan orsaka brännskador.

OBS

• Om ugnen är kraftigt nedsmutsad med fett, till exempel efter stekning eller grillning, rekommenderas att man tar bort hård smuts manuellt med ett rengöringsmedel innan du aktiverar Ångrengöring.
• Lämna ugnslucken på glänt när cykeln är klar. Detta för att den inre emaljytan ska torka ordentligt
• Om ugnen är varm inuti aktiveras inte rengöringen. Vänta därför tills ugnen svalnat, och försök igen.
• Häll inte vatten på botten med kraft. Gör det försiktigt. Annars rinner vattnet över ur fronten av ugnen.
• Vattnet som hålls på botten av ugnen kanske inte förångas helt, detta år normalt.

Timer

Timern hjälper dig att hålla koll på tiden eller tillagningstiden under bruk.

1. Tryck .

1. Använd /A knapparna för att ställa in önskad tid, och tryck sedan OK.

OBS

• Når tiden har gått ut piper ugnen med ett blinkande meddelande på "0:00" på displayen.
• Du kan ändra timerinställningarna när som helst.

Ljud på/av

1. För att stänga av ljudet, tryck och håll ned i 3 sekunder. Då börjar 1 att blinka.
2. Välj 1 och tryck OK och användA /V knapparna för att sätta på och tryck OK.
3. För att sätta på ljudet, återupprepa steg 1, 2 slå av och tryck OK.

Wi-Fi på/av

1. För att sätta på WI-Fi, tryck och håll ned i 3 sekunder. Då börjar 1 att blinka.
2. Välj 2 och tryck OK. och användA /V knapparna för att sätta på och tryck OK.
3. För att stänga av Wi-Fi, återupprepa steg 1, 2, slå av och tryck OK.

Smart tillagning

Manuell tillagning

WARNING för akrylamid

Akrylamid, som produceras vid bakning av stärkelsehaltig mat som potatischips, pommes frites och bröd kan orsaka hälsoproblem. Det rekommenderas att tillaga dessa livsmedel vid läga temperaturer och undvika överkokning, hårt knapriga eller bränning.

OBS

• Förvärmning rekommenderas för alla tillagningslägen om inget annat anges i tillagningsguiden.
• När du använder Eco Grill, lägg maten i mitten av tillbehörsfacket.

Tillbehörstips

Din ugn levereras med ett annat antal eller typ av tillbehör. Du kanske noterar att vissa tillbehör saknas i tabellen nedan. Men även om du inte har de exakta tillbehören som anges i denna matlagningsguide kan du följa med på det du redan har och uppnå samma resultat.
- Bakplåten och Universalbrickan är utbytbara.
- Når du lagar fet mat rekommenderar vi att du placerar en bricka under gallret för på så sätt samla upp oljerester. Om din ugn är försedd med trådställsinsatsen kan du använda den tillsammans med brickan.
- Om din ugn är försedd med universalbrickan eller den extra djupplåten, eller både och, är det bättre att använda den som är djupare då du lagar fet mat.

Bakning

Vi rekommenderar att förvärma ugnen för bästa resultat.

Mat Tillbehör	Nivå		Typ av värmning	Temp. (°C) Tid (min.)
Sockerkaka	Ugnsgaller,∅ 25-26 cm plåt	2 160-170-5-40
Marmorerad kaka	Trådställ,Gugelhopf-plåt	3 175-185-50-60
Tårta	Galler,∅ 20 cm tårtplåt	3 190-200-50-60
Jästkaka på bricka med frukt och smulor	Universalplåt 2			160-180 40-50
Fruktsmulpaj	Ugnsgaller,22-24 cm ugnsrätt	3 170-180-25-30
Scones Universalplåt 3				180-190 30-35
Lasagne	Ugnsgaller,22-24 cm ugnsrätt	3 190-200-25-30
Maränger Universalplåt 3				80-100 100-150
Sufflé	Ugnsgaller,sufflebägare	3 170-180-20-25
Äppeltårta Universalplåt 3				150-170 60-70
Hemlagad pizza,1-1,2 kg	Universalplåt 2			190-210 10-15
Fryst smördeg, fylld Universalplåt 2				180-200 20-25
Mat Tillbehör	Nivå		Typ av värming	Temp. (°C) Tid (min.)
Quiche	Ugnsgaller, 22-24 cm ugnsrätt	2		180-190 25-35
Äppelpaj	Ugnsgaller, ∅ 20 cm plåt	2		160-170 65-75
Kyld pizza	Universalplåt 3			180-200 5-10

Rostning

Mat Tillbehör	Nivå		Typ av värmning	Temp. (°C) Tid (min.)
Kött (Nöt/Fläsk/Lamm)
Helstekt ryggbiff av nötkött, 1 kg	Galler + Universalplåt	31		160-180	50-70
Urbenad kalvrygg, 1,5 kg	Galler + Universalplåt	31		160-180	90-120
Fläskstek, 1 kg	Galler + Universalplåt	31		200-210	50-60
Kotlettrad av fläsk, 1 kg	Galler + Universalplåt	31		160-180	100-120
Lammstek med ben, 1 kg	Galler + Universalplåt	31		170-180	100-120

Mat Tillbehör	Nivå		Typ av värmning	Temp. (°C) Tid (min.)
Fägel (Kyckling/Anka/Kalkon)
Kyckling, hel, 1,2 kg *	Galler + Universalplåt	31		205 80-100
Kycklingdelar	Galler + Universalplåt	31		200-220 25-35
Ankbröst	Galler - Universalplåt	31		180-200 20-30
Liten kalkon, hel, 5 kg	Galler + Universalplåt	31		180-200 120-150
Grönsaker
Grönsaker, 0,5 kg	Galler - Universalplåt	31		220-230 15-20
Bakade potatishalvor, 0,5 kg	Galler - Universalplåt	31		200 45-50
Fisk
Fiskfilé, ugnsstekt	Galler + Universalplåt	31		200-230 10-15
Ugnstekt fisk	Galler + Universalplåt	31		180-200 30-40

* Vänds efter halva tiden.

Smart tillagning

Grillning
Vi rekommenderar att förvårma ugnen i 5-10 minuter med stor grillåge. Vänds efter halva tiden.

Mat Tillbehör	Nivå		Typ av värmning	Temp. (°C) Tid (min.)
Bröd
Rostat bröd Galler 5				240-250 2-4
Rostat bröd med ost Universalplåt 4				200 4-8
Nötkött
Biff *	Galler + Universaplåt	41		230-250	15-20
Hamburgare *	Galler + Universaplåt	41		230-250	15-20
Fläsk
Fläskkotletter	Galler + Universaplåt	41		230-250	20-30
Korv	Galler + Universaplåt	41		230-250	10-15
Fågel
Kyckling, bröst	Galler + Universaplåt	41		230-240	30-35
Kyckling, klubba	Galler + Universaplåt	41		230-240	25-35

Fryst färdigmat

Mat Tillbehör	Nivå		Typ av värmning	Temp. (°C) Tid (min.)
Frusen pizza Callor 3			[IMAGE]	200-220 15-25
Frysta ugnschips Universalplåt 3			[IMAGE]	220-225 20-25
Frysta kroketter Universalplåt 3			[IMAGE]	220-230 25-30

* Vänd efter 2/3 av tillagningstiden.

EKOkonvektion

Detta läge använder det optimerade värmesystemet så att du sparar energi under tillagningen av dina rätter. Tiderna för denna kategori rekommenderas att inte förvärmas före tillagning för att spara mer energi.

Du kan öka eller minska tillagningstiden och/eller temperaturen efter dina önskemål.

Mat	Tillbehör	Nivå	Temp. (°C)	Tid (min.)
Fruktbitar, 0,8-1,2 kg	Galler	2 160	18040	-60
Jacket potatis, 0,4-0,8 kg	Universaliplåt	2 190	-20050	-70
Korv, 0,3-0,5 kg	Galler + Universaliplåt	31	160-180	15-25
Frysta ugnschips, 0,3-0,5 kg	Universaliplåt	3 180	-20020	-30
Frysta potatisklyftor, 0,3-0,5 kg	Universaliplåt	3 190	21020	30
Fiskfilé, bakad, 0,4-0,8 kg	Galler + Universaliplåt	31	200-220	20-30
Krispriga fiskfiléer, panerade, 0,4-0,8 kg	Galler + Universaliplåt	31	200-220	20-30
Helstekt ryggbiff av nötkött, 0,8-1,2 kg	Galler + Universaliplåt	21	180-200	50-70
Stekta grönsaker, 0,4-0,6 kg	Universaliplåt	3 200	-22020	-30

Program för Automatisk tillagning

Följande tabell visar 20 automatiska program för matlagning, stekning och bakning. Den innehåller deras kvantiteter, vikt och lämpliga rekommendationer. Tillagningslägen och tider har förprogrammerats för din bekvämlighes. Du hittar några recept för de automatiska programmen i din instruktionsbok. De Automatiska tillagningsprogrammen 1 till 8 samt 18 och 19 inkluderar förvärmning och visar förvärmningsförloppet. Sätt in maten i ugnen efter förvärmningssignalen. Tryck sedan på Tillagningstid för alt starta Automatisk tillagning.

WARNING

Använd alltid ugnsvantar när du tar ut maten.

Kod Mat Vikt (kg) Tillbehör		Nivå
A 1 Potatisgratäng		1,0-1,5 Galler	3
		Laga färskpotatisgratäng i en ugnssäker form, 22-24 cm. Starta programmet efter förvärmningssignalen och sätt formen på mitten av gallret.
A 2 Grönsaksgratäng		0,8-1,2 Galler	3
		Laga färsk grönsaksgratäng i en ugnssäker form, 22-24 cm. Starta programmet efter förvärmningssignalen och sätt formen på mitten av gallret.
A 3 Lasagne		1,0-1,5 Galler	3
		Förbered hemlagad lasagne i en ugnssäker form på 22-24 cm. Starta programmet efter förvärmningssignalen och sätt formen på mitten av gallret.
A 4 Äppelpaj		1,2-1,4 Galler	2
		Förbered äppelpaj i en 24-26 cm rund bakform i metall. Starta programmet efter förvärmningssignalen och sätt formen på mitten av gallret.

Smart tillagning

Kod Mat Vikt (kg) Tillbehör		Nivå
A 5 Quiche Lorraine		1,2-1,5 Galler 2
		Förbered quichedeogen och lägg i en rund quicheform med 25 cm diameter. Starta programmet. Sätt i fyllning efter förvärmningssignalen och sätt formen i mitten på gallret.
A 6	Sockerkaka	0,5-0,6 Galler 3
		Förbered kaksmeten och lägg i en rund bakform i svart metall med 26 cm diameter. Starta programmet efter förvärmningssignalen och sätt formen på mitten av gallret.
A 7	Marmorerad kaka	0,7-0,8 Galler 2
		Förbered kaksmeten och lägg i en rund tårt- eller kakform av metall. Starta programmet efter förvärmningssignalen och sätt formen på mitten av gallret.
A 8	Holländsk sockerkakslängd	0,7-0,8 Galler 2
		Förbered degen och lägg i en svart rektangulär ugsform (längd 25 cm). Starta programmet efter förvärmningssignalen och sätt formen på mitten av gallret.
A 9 Stek på ryggbiff		0,9-1,1	Galler -Universalplåt	21
		1,1-1,3
		Krycida köttet och låt stå i kylskap en timma.Lägg på gallret med fettsidan upp.
A 10	Örtrostade lammkotletter	0,4-0,6	Galler -Universalplåt	41
		0,6-0,8
		Marinera lammkotletterna med örter och kryddor och lägg dem på galler.

Kod Mat Vikt (kg) Tillbehör		Nivå
A 11 Hel kyckling		0,9-1,1	Galler +Universalplåt	21
		1,1-1,3
		Skölj och rengör kycklingen. Borsta kycklingen med olja och kryddor. Lägg den med bröstsidan nedåt på gallret och vänd den så fort ugnen piper.
A 12 Kyckling, bröst		0,4-0,6	Galler +Universalplåt	41
		0,6-0,8
		Marinera brösten och lägg på gallret.
A 13 Forell		0,3-0,5	Galler +Universalplåt	41
		0,5-0,7
		Skölj och rengör fisiken och lägg den på gallret. Tillsätt citronsaft, salt och kryddor inuti fisiken. Skär skinnytan med kniv. Borsta med olja och sait.
A 14 Laxfilé		0,4-0,6	Galler +Universalplåt	41
		0,6-0,8
		Skölj och rengör filéerna eller stekarna. Lägg filéerna med skinnytan upp på gallret.
A 15 Rostade grönsaker		0,4-0,6	Universalplåt 4
		0,6-0,8
		Skölj och förbered skivor av zucchini, aubergine, paprika, lök och körsbärstomater. Borsta med olivolja, örter och kryddor. Distribuera jämnt över universalplåten.
A 16	Bakade potatishalvor	0,6-0,8	Universalplåt 3
		0,8-1,0
		Skär stora potatisar (vardera 200 gl i halvor på längden. Lägg med snittsidan uppåt på universalplåten och pensla med olivolja, örter och kryddor.
Kod	Mat	Vikt (kg)	Tillbehör	Nivå
A 17	Frysta ugnschips	0,3-0,5	Universalplåt	3
		0,5-0,7
		Fördela frysta ugnschips jämnt på universalplåten.
A 18	Frusen pizza	0,3-0,6	Galler	3
		0,6-0,9
		Lägg den frysta pizzan mitt på gallret. Starla programmet, efter förvärmning hörs ett pipijud, sätt i gallret. Den första inställningen är för tunn italiensk pizza, den andra inställningen är för tjock panpizza.
A 19	Hemlagad pizza	0,8-1,0	Universalplåt	2
		1,0-1,2
		Förbered hemlagad pizza med jäsldegen och lägg den på plåten. Vikten inkluderar deg och ingredienser såsom sås, grönsaker, skinka och ost. Starta programmet, efter förvärmning hörs ett pipijud, sätt i plåten.
A 20	Jäsningdeg	0,5-0,6	Galler	2
		0,7-0,8
		Förbered degen i en skål och täck med plastfolie. Sätt på mitten av gallret. Den första inställningen är för pizza och tårtdeg, den andra inställningen är för brodleg.

Testrätter

Enligt standard EN 60350-1

1. Bakning

Rekommendationerna för bakning avser en förvärmd ugn. Använd inte funktionen Snabb förvärmning. Placera alltid plåtarna med den lutande sidan mot luckan.

Mattyp Tillbehör Nivå		Typ av värming	Temp. (°C)	Tid (min.)
Småkakor Universalplåt 3			165 25	-30
	2		165 28	-33
	1+4		155 35	-40
Mördegskaka Universalplåt + Universalplåt 1+4			140 28	-33
Fettfri sockerkaka	Ugnsgaller + Fjäderform för tårtor (Mörk yta, ∅ 26 cm)	2 165 30-35
		2		160 30-35
		1+4		155 35-40
Äppelpaj Ugnsgaller + 2 Fjäderformar för tårtor * (Mörkbelagd, ∅ 20 cm)		1. diagonalt placerad		160 70-80
		1+3 160	80-80

* Öka tillagningstiden med 5 minuter om du lagar mat i Konventionellt läge med en ugnform av glas (∅ 26 cm).
** Två kakor är arrangerade på gallret längst bak till vänster och längst fram till höger.
"Två kakor år arrangerade i mitten ovanpå varandra.

Smart tillagning

2. Grillning

Förvärm den tomma ugnen i 5 minuter med funktionen Star Grill.

Mattyp Tillbehör Nivå		Typ avvärming	Temp.(°C)	Tid (min.)
Vitt rostat bröd Galler 5			270(max)	1-2
Nötkötthamburgare *(12 ea)	Galler + Universalplåt(för att fänga dropp)	41		1:a 15-182:a 5-8

* Vänd efter 2/3 av tillagningstiden.

1. Rostning

Mattyp Tillbehör Nivå		Typ av värmning	Temp. (°C)	Tid (min.)
Hel kyckling * Galler + Universalplåt (för att fånga dropp)	31		205 80	-100

* Vänds efter halva tiden.

Samling av vanliga Automatiska recept

Potatisgratang

Ingredienser 800 g potatis, 100 ml mjölk, 100 ml grädde, 50 g uppvispade hela ägg, 1 msk vardera salt, pepoar, muskotnöt, 150 g riven ost, smör, timjan

Anvisningar Skala potatisen och skiva den till 3 mm tjocklek. Gnid in smöret över hela ytan på en gratångform (22-24 cm). Bred ut skivorna på en ren handcluk och håll dem täckta med handcluken medan du förbereder resten av ingredienserna. Blanda resten av ingredienserna förutom riven ost i en stor skål och rör om väl. Lägg potatisskivorna i formen lätt överlappande och håll blandningen över potatisen. Fördela den rivna osten över ytan och grädda. Efter tillagning, servera beströdd med någre färska timjanblad.

Grönsaksgratäng

Ingredienser 800 g grönsaker (squash, tomat. lök, morot, paorika, förkoxt potatis), 150 ml grädde, 50 g upovispade hela ägg, 1 msk salt. ört (peppar, persilja eller rosmarin), 150 g riven ost, 3 msk olivolja, några timjanblad

Anvisningar Sköl grönsakerna och skiva dem i 3-5 mm skivor. Lägg skivorna i en gratängform (22-24 cm) och håll oljan på grönsakerna. Blanda resten av ingredienserna förutom riven ost och håll detta på grönsakerna. Fördela den rivna osten över ytan och gradda. Efter tillagning, servera bestrött med några färkska timjanblad.

Lasagne

Ingredienser 2 msk olivolja, 500 g nötfärs, 500 ml tomatsås, 100 ml köttbuljong, 150 g torkade lasagneplattor, 1 lök (hackad), 200 g riven ost, 1 tsk torkade persiljeflingor, oregano, basilika vardera

Anvisningar Förbered tomat- och köttsås Hetta upp oljan i en stekpanna och stek sedan nötfärsen och den hackade löken i cirka 10 minuter tills den fått färg överallt. Häll över tomatås och köttbuljong och tillsätt de forkade örterna. Koka upp och låt sjuda i 30 min. Koka lasagneplattorna enligt anvisningarna på förpackningen. Lägg på lasagneplattorna, köttsåsen och osten, varv på varv. Strö sedan jämnt med resterande ost ovanpå. Sätt in i ugnen.

Äppelpaj

Ingredienser • Pajskal: 275 g mjöl, 12 matsked salt, 125 g florsocker, 8 g vaniljsocker, 175 g kallt smör, 1 ägg (vispat)

- Fyllning: 750 g fasta hela äpplen, 1 msk citronsaft, 40 g socker. ^1/2 msk kanel, 50 g russin utan kårnor, 2 msk ströbröd

Anvisningar Sikta mjölet med saltet ovanför en stor skål. Sikta florsockret tillsammans med vanlijsockret. Skår smöret med två knivar genom mjölet till små tärningar. Tillsätt ^3/4 av det vispade ägget. Knåda alla ingredienser i matberedaren tills en smulig massa uppstår. Forma degen till en boll med händerna. Slå in den i plastifolic och låt den stå kallt i ca 30 min. Smörj den isärtagbara ugnssformen (24-26 cm diameter) och pudra ytan med mjöl. Kavla ut ^3/4 av degen till 5 mm tjocklek. Lågg i formen (botten och sidor). Skala och ta ur äpllena. Skår dem i tärningar på ca ^3/4 x ^3/4 cm. Droppa på citronsaft på äpplebitarna och blanda väl. Skölj vinbår och russin väl och låt dem torka. Tillsätt socker, kanel, russin och vinbår. Blanda väl och strö botten av degen med ströbröd. Tryck lätt. Kavla ut resten av degen. Skår degen i smala remsor och lägg dem i kors på fyllningen. Borsta pajen jämnt med resten av ägget.

Smart tillagning

Quiche Lorraine

Ingredienser • Pajskal: 200 g vanligt mjöl, 80 g smör, 1 ägg • Fyllning: 75 g fettfritt bacon i tärningar, 125 ml grädde, 125 g crème fraiche, 2 ägg, vispad, 100 g riven ost från Schweiz, salt och peppar

Anvisningar Lägg mjöl, smör och ägg i en skål och blanda till en mjuk cdeg och låt den sedan vila i kylen i 30 min. Kavla ut degen och lägg i den smorda keramikformen för quiche (25 cm diameter). Hacka håll i botten med en gaffel. Blanda ägg, grädde, crème fraiche, ost, salt och peppar. Häll den på degen precis före gräcidning.

Fruktsmulpaj

Ingredienser • Fyllning: 200 g mjöl, 100 g smör, 100 g socker, 2 g salt, 2 g kanelpulver • Frukt: 600 g blandad frukt

Anvisningar Blanda alla ingredienser till smulfyllning. Lägg på fruktblandningen i en ugnform ovanpå smulorna.

Hemlagad pizza

Ingredienser • Pizzadeg: 300 g mjöl, 7 g torrjäst, 1 msk olivolja, 200 ml varmt vatten, 1 msk socker och salt • Fyllning: 400 g skivade grönsaker (aubergine, zucchini, lök, tomat), 100 g skinka eller bacon (hackad), 100 g riven ost

Anvisningar Lägg mjöl, jäst, olja, salt, socker och varmt vatten i en skål och blanda till en fuktlig deg. Knåda i mixer eller för hand ca 5-10 min. Täck med lock och ställ in i ugnen i 30 minuter vid 35 °C för att jäsa. Kavla ut degen på mjölat underlag till en rektangel och lägg på plåten eller pizzaplåten. Bred ut tomatpurén på degen och lägg på skinka, svamp, oliv och tomat. Strö jämnt med ost ovanpå och grädda.

Stek på ryggbiff

Ingredienser 1 kg oxfilé, 5 g salt, 1 g peppar, 3 g vardera rosmarin, timjan Anvisningar Krydda köttet med salt, peppar och rosmarin och låt stå i kylen i 1 timme. Lågg den på gallret. Sätt i ugnen och grädda.

Örtrostade lammkotletter

Ingredienser 1 kg lammkotletter (6 stycken), 4 stora vitlökskyftor (pressade). 1 msk färsk timjan (krossad), 1 msk färsk rosmarin (krossad), 2 msk salt, 2 msk olivolja

Anvisningar Blanda salt, vitlök, örter och olja och tillsätt lammet. Vänd i blandningen och låt stå i rumstemperatur i minst 30 min till 1 timme.

Underhåll

Revbenspjäll

Ingredienser 2 rack revbensspjäll, 1 msk svartpepparkorn, 3 lagerblad, 1 lök (hackad), 3 vitlökskyftor (hackad), 85 g farinsocker, 3 msk Worcestershiresås, 2 msk tomalpuré, 2 msk olivolja

Anvisningar Gör en grillsås. Hetta upp i stekpanna och tillsätt löken. Sautera och tillsätt övriga ingredienser. Stek och sänk värmen och låt sjuda i 30 minuter tills den tjocknal. Marinera revbenspjällen med grillsåsen minst. 30 min till 1 h.

Rengöring

WARNING

• Se till att ugnen och dess tillbehör har svalnat före rengöringen.
• Använd inte slipande rengöringsmedel, hårda borstar, skursvampar eller trasor, stålull, knivar eller andra slipande material.

Ugnens insida

• För rengöring av ugnen invändigt, använd en ren trasa och ett mitt rengöringsmedel eller varmt vatten med diskmedel.
  • Rengör inte luckans tätning för hand.
• För att undvika skador på de emaljerade ugsytorna, använd endast vanliga ugsrengöringsmedel
• För att ta bort envis smuts, använd ett speciellt ugnsrengöringsmedel.
• När temperaturen på kokutrymmet ökar vid en inledande period kan du upptäcka några fläckar på dörrens inre glas. Om detta händer, stäng av ugnen och vänta tills den svalnat igen. Använd sedan hushåilspapper eller neutralt tvättmedel med en ren trasa för att torka rent det inre glaset.

Ugnens utsida

För att rengöra utsidan av ugnen som ugnsluckan, handtaget och displayen, använd en ren trasa och ett milt rengöringsmedel eller varmt vatten med diskmedel och torka med hushållspapper eller torr handduk.

Fett och smuts kan finnas kvar, speciellt runt handtaget på grund av den heta luften som kommer inifrån. Det rekommenderas att rengöra handtaget efter varje användning.

Tillbehör

Tvätta tillbehören efter varje användning och torka dem med en kökshandcuk. För att ta bort envisa föroreningar, blötlägg de använda tillbehören i varmt vatten med diskmedel i cirka 30 minuter innan du tvättar dem.

Underhåll

Katalytisk emaljyta (endast tillämpliga modeller)

De avtagbara delarna är belagda med mörkgrå katalytisk emalj. De kan smutsas ned med olja och fett som stänks av den cirkulerande luften vid konvektionsuppvärmning. Dessa föroreningar brinner dock borr vid ugnstemperaturer på 200 °C eller högre.

1. Ta bort samtliga tillbehör från insidan av ugnen.
2. Rengör insidan av ugnen.
3. Välj Konvektionsläge med maxtemperatur och kör cykeln i en timme.

Lucka

Ta inte bort luckan annat än i rengöringssyfte. Följ dessa instruktioner för att ta bort luckan för rengöring.

WARNING

Ugnsluckan är tung.

1. Öppa dörren och fäll upp klämmorna vid båda gångjärnen.

1. Stäng luckan ca 70°. Håll ugnsluckan i sidorna med båda händerna och lyft och dra uppåt tills gångjärnen tas bort.
2. Rengör luckan med vatten med diskmedel och en ren trasa.

1. Når du år klar följer du steg 1 till 2 ovan i omvånd ordning för att sätta tillbaka luckan. Se till att klämmorna har hakat i på båda sidorna.

Luckans fönster

Beroende på modell är ugnsluckan utrustad med 3-4 glasskivor placerade mot varandra. Ta inte bort luckan annat än i rengöringssylte. Följ dessa instruktioner för att ta bort luckans fönster för rengöring.

1. Använd en skruvmejsel för att ta bort skruvarna på vänster och höger sida.

1. Lossa skydden i pilsens riktningar
2. Ta bort den första skivan från luckan.

1. Ta bort den andra skivan från luckan i pilens riktning.
2. Rengör glaset med tvålvatten och en ren trasa.

1. När du är klar, sätt tillbaka skivorna enligt följande:
2. Sätt i skiva 2 under stödklämma 1 och 2, skiva 1 mellan stödklämma 3 i denna ordning.

01 Stödklämma 1
02 Stödklämma 2
03 Stödklämma 3

1. Kontrollera om glasgummin passar och fåst glasskivan ordentligt.
2. Följ steg 1-2 ovan i omvänd ordning för att återinstallera dörren.

WARNING

Se till att du sätter tillbaka glasskivorna ordentligt för att förhindra värmeläckor.

Vattenuppsamlare

Vattenupsamlaren samlar inte bara upp överskottsfukt från matlagning utan även matrester. Töm och rengör vattenupsamlaren regelbundet.

WARNING

Om du ser en vattenlåcka från vattenuppsamlaren, kontakta oss på ett lokalt Samsung-servicecenter.

01 Vattenuppsamlare

Underhåll

Sidoskenor (endast tillämpliga modeller)

1. Tryck på den övre linjen på den vänstra sidoskenan och sänk den med cirka 45°.

1. Dra bort den nedre linjen på den vänstra sidoskenan.
2. Ta bort den högra sidoskenan på samma sätt.
3. Rengör båda sidoskenorna.
4. Når du år klar följer du steg 1 till 2 ovan i omvänd ordning för att sätta tillbaka sidoskenorna.

OBS

Ugnen fungera även utan sidoskenor och ställningar på plats.

Utbyten

Glödlampor

1. Ta bort skyddsglaset genom all vrida motsols.
2. Byt ut ugnslampan.
3. Rengör skyddsglaset
4. Når du år klar, följ steg 1 ovan i omvänd ordning för att sätta tillbaka glaslocket.

WARNING

• Innan du byter en glödlampa, stäng av ugnen och dra ur nätsladden.
• Använd endast 25-40 W/220-240 V, 300 °C värmebeständiga glödlampor. Du kan köpa gockända glödlampor på ett lokait Samsung-servicecenter.
• Använd alltid en torr trasa när du hanterar en halogenlampa. Detta för att förhindra att glödlampan får fingeravtryck eller svett, vilket resulterar i en förkortad livscykel.

Problemlösning

Kontrollpunkter
Om du stöter på problem med ugnen, kontrollera först tabellen nedan nedan och prova förslagen. Om problemet kvarstår, kontakta ett lokalt Samsung-servicecenter.

Problem Orsak Ågård
Knapparna kan inte tryckas in ordentligt.	• Om det finns främmande ämnen mellan knapparna	• Ta bort de främmande ämnena och försök igen.
	• Pekskärmsmodell: om det finns fukt på utsidan	• Ta bort fukten och försök igen.
	• Om låsfunktionen är aktiverad	• Se efter om låsfunktionen är aktiverad.
Tiden visas inte.	• Om ingen ström tillförs	• Se efter om det finns strömtillförsel.
Ugnen fungerar inte.	• Om ingen ström tillförs	• Se efter om det finns strömtillförsel.
Ugnen stannar under arbete.	• Om den har kopolats ur väggkontakten	• Återanslut strömmen.
Strömmen bryts under arbete.	• Om kontinuerlig tillagning tar lång tid	• Efter lång tids tillagning, låt ugnen svalna.
	• Om kylfläkten inte fungerar	• Lyssna efter kylfläktens ljud.
	• Om ugnen har installerats på en plats med otillräcklig ventilation	• Se till allt de avständ som anges i produktinstallationsguiden följs.
	• Vid användning av flera nätkontakter i samma uttag	• Använd en enda kontakt.
Det kommer ingen ström till ugnen.	• Om ingen ström tillförs • Se efter om det finns strömtillförsel.

Problem Orsak Årgård
Ugnens utsida är alltför het under användning.	• Om ugnen har installerats på en piats med otillräcklig ventilation	• Se till att de avständ som anges i produktinstallationsguiden följs.
Luckan kan inte öppnas ordentligt.	• Om det finns matresler fast mellan luckan och ugnens insida	• Rengör ordentligt och öppna luckan igen.
Ljuset inuti ugnen är svagt eller slås inte på.	• Om lampas slås på och sedan av	• Lampan slås av automatiskt efter viss tid för att spara ström. Du kan slå på den igen genom att trycka på ljustknappen.
	• Om lampan har täckts av främmande ämnen under tillagningen	• Rengör ugnens insida och försök igen.
Ugnen ger elstöt.	• Om strömmen inte är ordentligt jordad• Om cu använder ett ojordat uttag	• Se efter om uttaget är ordentligt jordat.
Vatten droppar. • Det kan finnas vatten eller anga i vissa fall, beroende på malen. Detta är inte ett produktfel.		• Låt ugnen torka och torka sedan med en torr diskhandduk.
Anga kommer ut ur en spricka i luckan.
Vatten finns kvar i ugnen.

Problemlösning

Problem Orsak Åtgård
Ljusstyrkan inuti ugnen varierar.	• Ljusstyrkan varierar beröende på variationer i eleffekten.	• Variationer i eleffekten under matlagning är inte produktfel, så det finns inte anledning till oro.
Matlagningen är avslutad, men kylfläkten går fortfarande.	• Fläkten går viss tid för att ventilera ugnens insida.	• Detta är inte ett produktfel, så det finns ingen anledning till oro.
Ugnen värmer inte.	• Om luckan är öppen	• Stäng luckan och starta på nytt.
	• Om ugnens inställningar har ställts fel	• Se i kapitlet om ugnens användning och ställ in på nytt.
	• Om hushållets säkring har gått eller om kretsbrytaren har kopplat ur.	• Ersätt säkringen eller återställ kretsorytaren. Om detta händer upprepade gånger, tillkalla elektriker.
Rök kommer ut under användning.	• I början av användningen • Rök kan komma från värmeclementet i början av användningen. Detta är inte ett produktfel och om du använder ugnen 2-3 gånger borde det upphöra.
	• Om det finns mat på värmeclementet	• Låt ugnen svalna tillräckligt och ta bort maten.
Det luktar bränt eller plast vid användning av ugnen.	• Om plast- eller andra kärl används som inte är väretäliga	• Använd glaskärl som passar för höga temperaturer.

Problem Orsak Åtgård
Ugnen tillagar inte maten ordentligt.	• Ugnsluckan öppnas ofta under tillagning	• Oppna inte luckan ofta om du inte lagar saker som måste vändas. Om du ofta öppnar luckan kommer innertemperaturen att bli lägre och detta kan påverka resultatet av din maflagning.
Ångrengöring fungerar inte.	• Detta beror på att temperaturen år för hög.	• Låt ugnen svalna och använd secän.
Enkelt tillagningsläge fungerar inte.	• Om avdelaren år kvar i ugnen.	• Ta ut avcielaren och använd.

Informationskoder

Om ugnen inte fungerar kan du se en informationskod på displayen. Kontrollera tabellen nedan och prova förslagen.

Kod Betydelse Åtgård
C-d1 Luckproblem		Stäng av ugnen och starta om sedan.Om problemet kvarstår, stäng av all ström i 30 sekunder eller mer och anslut sedan igen. Om problemet inte kan åtgårdas, kontakta ett servicecenter.
C-20	Sensorproblem
C-21
C-22
C-23
C-F1	Förekommer endast under EEPROM Read/Write
C-F0	Om det inte finns någon kommunikation mellan huvudkretskortet och delkretskortet
C-F2	Uppstår när ett kommunikationsproblem uppråthålls mellan Touch IC <-> Main eller Sub nicom	Stäng av ugnen och starta om sedan.Om problemet kvarstår, stäng av all ström i 30 sekunder eller mer och anslut sedan igen. Om problemet inte kan åtgårdas, kontakta ett servicecenter.
C-d0	KnapproblemUppstår när en knapp trycks ned och hålls intryckt under en viss tid.	Rengör knapparna och se till att det inte finns vatten pårunt dem. Stäng av ugnen och försök igen. Om problemet kvarstår, kontakta ett lokalt Samsung-servicecenter.

Kod Betydelse Åtgård
S-01	SäkerhetsavstängningUgnen har fortsatt att arbeta vid en inställd temperatur under en längre tid.Under 100 °C - 16 timmarFrån 105 °C till 240 °C - 8 timmarFrån 245 °C till Max - 4 timmar	Detta år inte ett systemfel. Stång av ugnen och ta bort maten. Försök sedan igen som vanligt.

Tekniska specifikationer

SAMSUNG strävar efter att hela tiden förbättra sina produkter. Såval designspecifikationerna som dessa bruksanvisningar kan ändras utan föregäende meddelande.

Anslutningsspänning 230-240 V		~50 Hz
Maximal ansluten belastning 3500-3850 W
Mätt(B x H x D)	Huvudenhet 595 x 596 x 570 mm
	Inbyggd 560 x 579 x 549 mm
Volym		76 liter

* Denna produkt innehåller en ljuskälla med energieffektivitetsklass .

Bilaga

Produktblad

SAMSUNG SAMSUNG
Modellbeteckning NV7B404***
Verkningsgradsindex per utrymme (EEIcreality) 81.6
Verkningsgradsklass per utrymme A+
Energiförbrukning (el) som krävs för att värma en standardiserad last i ett utrymme i en elektrisk uppvärmd ugn under en cykel i konventionellt läge per utrymme (elektrisk slutenergi) (ECelektisk utrymme)	1,05 kWh/cykel
Energiförbrukning som krävs för att värma en standardiserad last i ett utrymme i en elektrisk uppvärmd ugn under en cykel i fläktläge per utrymme (elektrisk slutenergi) (ECelektisk utrymme)	0,71 kWh/cykel
Antal utrymmen 1
Värmekälla per utrymme (el eller gas) El
Volym per utrymme 76 L
Ugnstyp Inbyggd
Maskinens massa NV7B412***: 36,7 kg	NV7B413****: 36,7 kg

Data fastställda enligt standarden EN 60350-1, EN 50564, kommissionens förordningar (EU) nr 65/2014 och (EU) nr 66/2014 och förordning (EC) nr 1275/2008.

Total standby-strömförbrukning (W)(Alla nätverksportar är "på"-tillstånd)		1,9 W
Tidsperiod för energihanteringen (minst) 20 min.
Wi-Fi Strömförbrukning i standbyläge (W) 1,9 W
Stand-By läge Energiåtgång 1,0 W

Energispartips

• Under tillagningen ska ugnsluckan förbli stängd förutom när maten vänds. Oppna inte luckan ofta under tillagningen för att hålla ugnstemperaturen och spara energi.
• Planera användningen av ugnen för att undvika att stänga av ugnen mellan tillagning av en och nästa rätt för att spara energi och minska tiden för återuppvärmning av ugnen.
• Om tillagningstiden är mer än 30 minuter kan ugnen stängas av 5-10 minuter innan tillagningstiden är slut för att spara energi. Den resterande värmen kommer att slutföra tillagningsprocessen.
• Om möjligt tillaga mer än en maträtt åt gången.

OBS

Härmed intygar Samsung att denna strålningsutrustning är i överensstämmelse med Direktiv 2014/53/EU och med relevanta lagstadgade krav i Storbritannien. Den fullständiga texten till EU-försäkran om överensstämmelse och Storbritanniens försäkran om överensstämmelse finns på följande internetadress: Den officiella deklarationen om överensstämmelse finns på http://www.samsung.com. gå till Support > Search Product Support (Sök produktsupport) och ange modellnamnet.

	Frekvensintervall Signalstyrka (Max)
	Wi-Fi 241	2-2472 MHz 20 dBm
	Bluetooth 240	2402-2480 MHz 10 dBm

Meddelande om öppen källkod

Programvaran som ingår i denna produkt innehåller programvara med öppen källkod. Följande URL http://opensource.samsung.com/opensource/SMART_TP1_0/seq/0 leder till öppen källkodslicensinformation som är relaterad till denna produkt.

* Vendes efter halv tid.

Smart madlavning

Grillning
Vi anbefaler at forvarme ovnen i 5-10 minutter med stor grilltilstand. Vendes efter halv tid.

* Vendes efter halv tid.

Ovnsflatene blir varme när apparatet brukes med hay temperatur i en lengre tidsperiode.

Barn bør holdes på trygg avstand när ovnen er i bruk.

• Når tiden har gått, piper ovnen og "0:00" blinker på skjermen.
• Du kan när som helst endre tidtakerinnstillingene.

Lyd på/av

* Vend när halve tiden er gått.

Smart matlaging

Grilling

Vi anbefaler å forvarme ovnen i 5-10 minutter ved å bruke Stor grill-modus. Vend när halve tiden er gått.

Mat Tilbehør	Rille Varmetype	Temp. (°C)	Tid (min.)
Brød
Toast	Crillrist	5		240-250	2-4
Ostesmørbrød	Universalform	4		200	4-8
Biff
Stek *	Crillrist + Universalform	41		230-250 15-20
Burgere *	Crillrist + Universalform	41		230-250 15-20
Svin
Svinekoteletter	Crillrist + Universalform	41		230-250 20-30
Pølser	Crillrist + Universalform	41		230-250 10-15
Fjærkre
Kylling, bryst	Crillrist + Universalform	41		230-240 30-35
Drumsticks, kylling	Crillrist + Universalform	41		230-240 25-35

* Vend när halve tiden er gått.

• Frukt: 600 g blandede frukter
