Produkttyp	Kyl-frys
Märke	Haier
Modell	HBW5519ECM
Bredd (krav på utrymme)	920 mm
Djup (krav på utrymme)	1137 mm
Kylskåpstemperatur	2 °C till 8 °C (justerbar i steg om 1 °C)
Frysfackstemperatur	-16 °C till -24 °C (justerbar i steg om 1 °C)
Superkylning	Ja (automatisk vid 2 °C, max varaktighet 12 h)
Superfrysning	Ja (automatisk vid -28 °C, max varaktighet 50 h)
Ecoläge	Ja (optimerar förvaring)
Semesterfunktion	Ja (minskar förbrukning, frysen aktiv)
Automatisk avfrostning	Ja (No Frost)
Inbyggt Wi-Fi	Ja (hOn-app)
Dörrlarm	Ja (pip efter 3 minuters öppning)
Invändig belysning	LED
Kontrollpanel	Pekskärm med LED-display
HCS-teknik	Ja (fuktreglering)
Demoläge	Ja (för butiker)
Strömförsörjning	220-240 V ~ 50 Hz
Hyllor	Glas (varierande antal)
Grönsakslåda	Ja
Flaskhållare	Ja
Fryslådor	Ja (lådor)
Dörrfack	Ja

Vanliga frågor - HBW5519ECM HAIER

Vad gör jag om den invändiga lampan inte tänds?

Kontrollera först strömförsörjningen och att kabeln är ordentligt ansluten. Om Semesterläget är aktiverat, inaktivera det. Annars kontakta teknisk support.

Hur ställer jag in temperaturen i kylen eller frysen?

Tryck på knappen TEMP i 5 sekunder för att välja fack (kyl eller frys). Tryck sedan snabbt på TEMP för att bläddra mellan temperaturerna. Efter 5 sekunder bekräftas inställningen.

Hur aktiverar jag superkylningsfunktionen?

Håll ned TEMP för att välja kylfacket, tryck sedan snabbt tills ikonen Superkylning tänds. Temperaturen ställs automatiskt in på 2 °C. Funktionen stängs av efter 12 h.

Hur ansluter jag kylskåpet till Wi-Fi?

Ladda ner appen hOn, skapa ett konto och följ parkopplingsinstruktionerna. På apparaten, tryck på Wi-Fi-knappen i 2 sekunder för att aktivera konfigurationsläget. Wi-Fi-ikonen blinkar. Slutför konfigurationen i appen.

Varför är temperaturen inuti inte tillräckligt kall?

Kontrollera att dörrarna stängs ordentligt, att de inte öppnas för ofta, att temperaturen är korrekt inställd (sänk den om nödvändigt) och att apparaten inte är för full. Vänta några timmar efter att du lagt in varm mat.

Varför är det vatten i grönsakslådan?

Det kan bero på bristande luftcirkulation eller för fuktiga frukter/grönsaker. Slå in maten i plastfolie eller påsar och överbelasta inte lådan.

Hur avfrostar jag apparaten?

Avfrostningen är automatisk (No Frost). Ingen manuell åtgärd krävs. Avfrostningsvattnet rinner ut via ett avloppsrör.

Vad gör jag om dörrlarmet ljuder?

Larmet utlöses om dörren är öppen i mer än 3 minuter. Stäng dörren för att stoppa det. Kontrollera att inget hindrar att dörren stängs helt.

Hur aktiverar jag ecoläget?

Tryck på knappen MODE tills ikonen Eco tänds. Detta läge ställer automatiskt in kylen på 4 °C och frysen på -18 °C för att optimera förvaringen.

Varför avger apparaten gurglande eller surrande ljud?

Dessa ljud är normala: de kommer från motorn, fläkten och köldmedie cirkulationen. Om apparaten inte står plant, justera fötterna. Se till att den inte vidrör något föremål i närheten.

BRUKSANVISNING HBW5519ECM HAIER

Användning av Wi-Fi 177

FELSÖKNING

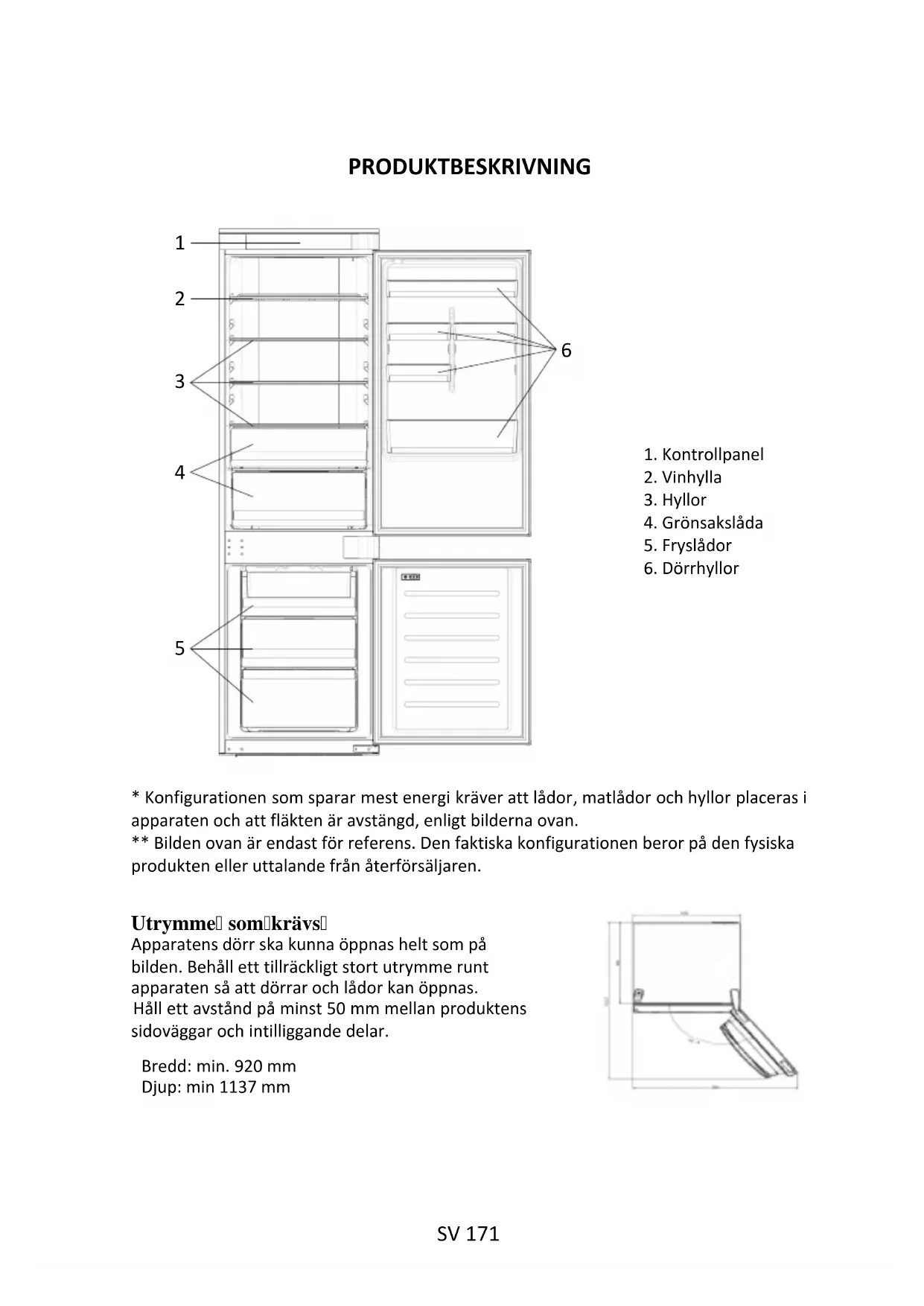

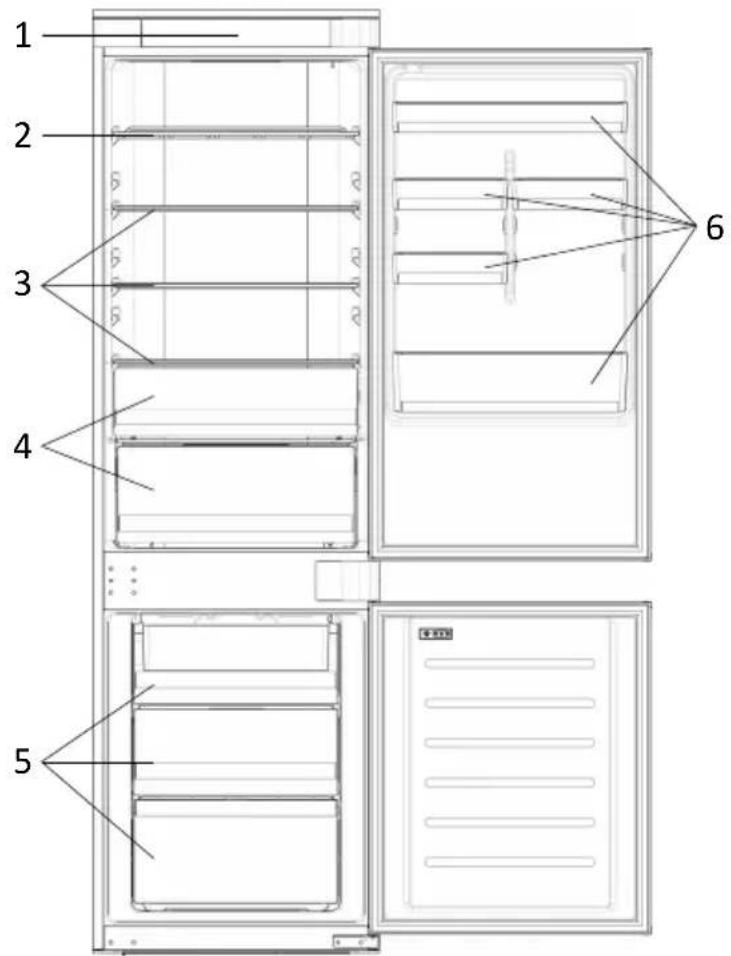

PRODUKTBESKRIVNING

1. Kontrollpanel
2. Vinhylla
3. Hyllor
4. Grönsakslåda
5. Fryslådor
6. Dörrhyllor

* Konfigurationen som sparar mest energi kräver att lädor, matlådor och hyllor placeras i apparaten och att fläkten är avstängd, enligt bilderna ovan.
** Bilden ovan är endast för referens. Den faktiska konfigurationen beror på den fysiska produkten eller uttalande från återförsäljaren.

Utrymme som krävs

Apparatens dörr ska kunna öppnas helt som på bilden. Behåll ett tillräckligt stort utrymme runt apparaten så att dörrar och lådor kan öppnas. Håll ett avständ på minst 50 mm mellan produktens sidoväggar och intilliggande delar.

Bredd: min. 920 mm

Djup: min 1137 mm

A. PÅ/AV-knappen används för att slå på/av apparaten
B. Wi-Fi-knappen används för att slå på/av Wi-Fi
C. SET-knappen används för att välja specialfunktionerna (Eko och Semester)
D. TEMP-knappen används för att välja kyl- och frystemperatur

a. Ikonerna för kyl/frys visar valt utrymme i apparaten
b. Temperaturnivåerna visar kylskåpets valda temperatur
c. Super Cool-ikonen visar om motsvarande funktion är aktiverad
d. Temperaturnivåerna visar vald temperatur i frysen
e. Super Cool-ikonen visar om motsvarande funktion är aktiverad
f. Reglerad temperatur-ikon visar om temperaturen har valts av appen
g. Ekoläge-ikonen visar om motsvarande läge är aktiverat
h. Semesterfunktion-ikonen visar om motsvarande funktion är aktiverad
i. Wi-Fi-ikonen visar om Wi-Fi fungerar och om apparaten är ansluten

Användning

• Apparaten slås automatiskt på när du sätter på den.
• Temperaturen ställs automatiskt på 4 °C i kylskåpet och på -18 °C i frysen.
  OBSERVERA vänta minst 2–3 timmar innan du lägger in matvaror efter att frysen slagits på.

- För att ändra temperaturen trycker du på TEMP-knappen i 5 sekunder, en ljudsignal hörs och ikonen för det valda utrymmet (kyl eller frys) samt alla motsvarande lysdioder tänds i 2 sekunder. Efter 2 sekunder bekräftas det valda utrymmet. Med ikonen för valt utrymme på, trycker du snabbt på TEMP-knappen för att ändra temperaturen. När inställningen ökar tänds motsvarande LED-lampa. Varje gång du trycker på TEMP-knappen och temperaturen ändras hörs en ljudsignal. Efter 5 sekunder bekräftas valet.

Efter 30 sekunder utan användning släcks kyl/frysikonerna och lysdioderna för de valda temperaturerna. Nästa gång du trycker på TEMP-knappen, tänds ikonen för senaste val (kyl eller frys).

• Vid strömavbrott återställs den senaste inställda kylnivån.
• För att återställa standardinställningen, håll dörrbrytaren intryckt i kylskåpet och tryck samtidigt på PÅ/AV-knappen i 5 sekunder.
• Under normala driftsförhållanden (vår och höst) rekommenderar vi att ställa temperaturen på 4 °C. Under sommarhalvåret eller vid höga omgivningstemperaturer rekommenderar vi att ställa temperaturen på 6\~8 °C. Kylen/frysen behåller då invändig temperatur och kylskåpets kontinuerliga drift reduceras. Under vinterhalvåret (när omgivningstemperaturen är låg) rekommenderar vi att ställa temperaturen på 3\~4 °C för att undvika frekvent start/stopp av kylskåpet.

Reglerad temperatur

Från appen är det möjligt att reglera temperaturen för både kyl och frys. Temperaturen kan ställas in med en känslighet på 1 °C. Det är möjligt att välja en temperatur från 2 °C till 8 °C i kylskåpet och från -16 °C till -24 °C i frysen.

När temperaturen väljs av appen, tänds temperatur-ikonen för reglering medan samtliga LED-lampor för temperatur i det utrymmet är släckta (dvs. om kylskåpstemperaturen väljs från appen, släcks lysdioderna från 2 °C till 8 °C. Om frystemperaturen väljs från appen, släcks lysdioderna från -16 °C till -24 °C).

Om endast ett enda utrymme (frys eller kylskåp) har den reglerade temperaturen ändras inte temperaturvalet för det andra utrymmet och LED-lampan för den valda temperaturen i det utrymmet förblir tänd. Varje gång temperaturen ändras hörs en ljudsignal.

Super Cool-funktion

Super Cool-funktionen är lämplig om du ska förvara en stor mängd mat (till exempel efter storhandling). Super Cool-funktionen kyler snabbt ned färska matvaror och skyddar de varor som finns i kylskåpet från att värmas. När funktionen aktiveras ställs kylskåpstemperaturen automatiskt in på 2 °C.

Hur du använder Super Cool-funktionen:

• Aktivera funktionen genom att trycka och hålla ned TEMP-knappen för att välja kyldelen och tryck sedan snabbt på TEMP-knappen tills Super Cool-ikonen tänds Funktionen kan även aktiveras från appen. När funktionen är aktiverad är lvsdjoden Super Cool alltid PÅ.
• För att avsluta Super Cool-funktionen, tryck på TEMP-knappen eller stäng av den från appen.
• Super Cool-funktionen avslutas automatiskt när funktionen har varat i mer än 12 timmar.
• När Super Cool avslutas slocknar ikonen på kontrollpanelen och den tidigare inställda kylnivån återställs.

Observera: Funktionerna Super Cool och Super Freeze kan inte aktiveras samtidigt.

Super freezing-funktionen fryser snabbt ned färska matvaror och skyddar de varor som finns i frysen från att värmas. Vi rekommenderar att ställa in Super Freeze-funktionen 24 timmar innan den ska användas om du ska frysa ner en stor mängd mat. När funktionen aktiveras ställs temperaturen automatiskt in på -28 °C.

Hur du använder Super Freeze-funktionen:

• Starta funktionen genom att trycka och hålla ned TEMP-knappen för att välja frysdelen, och sedan snabbt på TEMP-knappen tills Super Freeze-ikonen tänds. Funktionen kan även aktiveras från appen. När funktionen är aktiverad är lysdioden Super Freeze alltid PÅ.
• För att avsluta Super Freeze-funktionen, tryck på TEMP-knappen eller stäng av den från appen.
• Super Freeze-funktionen avslutas automatiskt när funktionen har varat i mer än 50 timmar.
• När Super Freeze avslutas slocknar ikonen på kontrollpanelen och den tidigare inställda frysnivån återställs.

Observera: Funktionerna Super Cool och Super Freeze kan inte aktiveras samtidigt.

Ekoläge

Genom att aktivera Ekoläget optimeras apparatens prestanda och matens förvaras på bästa sätt. Ekoläget ställer automatiskt in temperaturen på 4 °C i kylskåpet och på -18 °C i frysen.

Hur du använder Ekoläget:

• Funktionen kan aktiveras från kontrollpanelen genom att trycka på "mode"-knappen tills Ekoläge-ikonen tänds (en ljudsignal bekräftar valet). Funktionen kan även väljas från appen. När funktionen är aktiverad är Ekoläge-ikonen alltid PÅ.
• Avsluta Ekoläget genom att stänga av den från appen eller välj en annan funktion från kontrollpanelen.
• När Ekoläget avslutas slocknar ikonen på kontrollpanelen och den tidigare inställda kylnivån återställs.

Semesterfunktion

När apparaten inte används regelbundet kan man använda Semesterfunktionen för att minska apparatens energiförbrukning. När funktionen är på kommer LED-lamporna att vara släckta (även när dörren är öppen). Kylskåpet fungerar nu i energisparningsläge, medan frysen fortsätter att fungera normalt.

Hur du använder Semesterfunktionen:

• Funktionen kan aktiveras från kontrollpanelen genom att trycka på "mode"-knappen tills semesterikonen tänds (en ljudsignal bekräftar valet). Funktionen kan även väljas från appen. När funktionen är aktiverad är semesterikonen alltid PÅ.
• Avsluta Semesterfunktionen genom att stänga av den från appen eller välj en annan funktion från kontrollpanelen.
• När Semesterfunktionen avslutas slocknar ikonen på kontrollpanelen och den tidigare inställda kylnivån återställs.

Avfrostning

Avfrostning av kyl- och frysutrymmet sker automatiskt: det krävs ingen manuell åtgård.

HCS

När en viss fuktnivå har uppnätts öppnas HCS-filterfibrerna och fukten minskar och stängs sedan igen.

Demoläge

För att gå in i Demoläget, med displayen olåst, håll Wi-Fi-knappen (B) intryckt och tryck på MODE-knappen (C) 5 gånger inom 5 sekunder. Gör på samma sätt för att avsluta Demoläget eller stäng av kylskåpet.

Felkoder

• Kommunikationsfel

När [-16°C;-18°C;-20°C;-22°C;-24°C ] tänds i följd i kylskåpet betyder det att det har uppstått ett kommunikationsfel mellan huvudstyrkortet och displaykortet. Kontakta teknisk assistans för att hjälpa till att lösa problemet

- Fläkt

När [-16°C;-20°C;-22°C;-24°C] tänds samtidigt i kylen betyder det att fläkten inte fungerar som den ska. Kontakta teknisk assistans för att hjälpa till att lösa problemet

ANVÄNDNING AV WI-FI

I app-hopkopplingsläge

Steg 1

• Ladda ner hOn-appen i butikerna

- Skapa ditt konto i hOn-appen eller logga in om du redan har ett konto

- Följ instruktionerna för hopkoppling i hOn-appen

Användning av Wi-Fi

Aktivera Wi-Fi genom att trycka och hålla ned Wi-Fi-knappen i 2 sekunder. Wi-Fi-ikonen tänds och en ljudsignal hörs.

Om Wi-Fi inte har konfigurerats när kylskåpet sätts på, går apparaten automatiskt in i konfigurationsläget och behåller denna status i 30 minuter. Så här använder du konfigurationsläget:

• Tryck på Wi-Fi-knappen i 2 sekunder, kylskåpet går in i Wi-Fi-konfigurationsläget och en ljudsignal hörs. Wi-Fi-ikonen börjar blinka.
• Följ anvisningarna i appen för att konfigurera Wi-Fi (se ovan).
• När Wi-Fi har konfigurerats och anslutningen upprättats är Wi-Fi-ikonen tänd och lyser med fast sken.
• Om ingen åtgärd utförs inom 30 minuter avslutar Wi-Fi automatiskt konfigurationsläget.
• Om Wi-Fi redan har konfigurerats, sker en automatisk återanslutning enligt konfigurationsinformationen.

Återställ Wi-Fi genom att trycka och hålla ned Wi-Fi—Mode knappen i 2 s, Wi-Fi återställs och en ljudsignal hörs. Wi-Fi kommer att automatiskt gå in i konfigurationsläget (Wi-Fi-ikonen börjar blinka igen).

Stäng av Wi-Fi genom att trycka på Wi-Fi-knappen för 3s.

Radiomodul - Tekniska data

Frekvens Hastighet (OFR)	2400 MHz-2843.5 MHz
Kanalfrekvenser	2412...2472 MHz(steglängd5 MHz)
Maximal kraft(EIRP)	100 mW

Radioutrustningstypen överensstämmer med direktivet 2014/53/EU.

FELSÖKNING

Den invändiga glödlampan tänds inte.	Ingen elektricitet.	Nätkabeln är inte korrekt ansluten.Kontroliera om apparaten är avstängd (se Temperaturjustering).Kontroliera att eluttaget fungerar korrekt (t.ex. med en annan elektrisk apparat).
	Holiday-låget är aktiverat.	Avaktivora Holiday-låget.
Kylskåpets och/eller frysens innertemperatur är inte tillräckligt kall.	Dörrarna är inte stängda.	Kontroliera att dörren och packningarna sluter ordentligt.
	Dörrarna öppnas för ofta.	Undvik att öppna dörrarna i onödan under en tid.
	Felaktig temperaturinställning.	Kontroliera temperaturinställningen och, om möjligt, ställ in en lägre temperatur (se Temperaturjustering).
	Kylskåpet och/eller frysen är för fulla.	Vänta tills temperaturen i kyl-och frysskåpet har stabiliserats.Undvik att fylla kylen och frysen för mycket.
	Omgivningstemperaturen är för låg.	Flytta enheten till en varmare plats eller värm upp det aktuella rummet.
	Varma föremål har förvarats.	Låt alltid föremål svalna innan du förvarar dem.
Maten i kylen fryser.	Felaktig temperaturinställning.	Kontroliera temperaturinställningen och höj om möjligt temperaturen.
	Mat i kontakt med bakväggen.	Håll maten borta från kylskåpets bakvägg.
Det är blött eller finns vattendroppar i botten på kylskåpet.	Avloppsslangen kan vara igensatt.	Rengör avloppsslangen med en pinne eller liknande för att få vattnet att rinna ut.
Förekomst av vattendroppar eller frost på kylskåpets bakre vägg.	Beroende på funktion bildas vattendroppar eller frost på kylskåpets bakre vägg under drift.	Det är inte en defekt.
	Varma föremål har förvarats.	Låt alltid föremål svalna innan du förvarar dem.
	Behållare med mat eller vätskor är öppna.	Täck alltid över livsmedel och vätskor.
	Dörrarna är inte stängda.	Kontroliera att dörren och packningarna sluter ordentligt.
	Dörrarna öppnas för ofta.	Undvik att öppna dörrarna i onödan under en tid.
Förekomst av vatten i grönsakslådan.	Brist på luftcirkulation.	Kontroliera att apparaten inte är för full.
	Grönsaker och frukt som innehåller mycket vatten.	Slå in frukt och grönsaker i plastmaterial, t.ex. plastfolie, pasar eller behållare.
Motorn körs kontinuerligt.	Dörrarna är inte stängda.	Se till att dörrarna är stängda och kontrollera att tätningarna sluter ordentligt.
	Dörrarna öppnas ofta.	Undvik att öppna dörrarna i onödan under en tid.
	Omgivningstemperaturen är mycket hög.	Kontroliera att omgivningstemperaturen ligger inom det intervail som anges i specifikationerna på apparatens etikett.Ställ in displayen/termostaten på en varmare temperatur.
	Apparaten har varit avstängd (ingen ström) under en tid.	Det tar normalt 8-12 timmar för apparaten att svalna helt.
Den frysta maten tinas upp.	Omgivningstemperaturen är för låg.	Flytta enheten till en varmare plats eller värm upp det aktuella rummet.
	Frysens dörr är inte stängd.	Se till att dörren är stängd och att packningen är ordentligt tätad.
Larm för öppen kylskåpsdörr.	Kylskåpslarmet (akustlisk ljudsignal) aktiveras när dörren lämnas öppen i mer än 3 minuter.	Undvik att lämna dörren öppen när det inte behövs. Larmet upphör när dörren stängs.
Apparaten ger ifrån sig gurglande, surrande, klickande och knakande ljud.	Inga maskinhaverier. En motor är igång, t.ex. kylaggregal, fläkt. Köldmediet flödar in i rören. Motor, brytare och magnetventiler slås på eller av.	Ingen atgård behövs.
	Apparaten är inte placerad på en plan yta.	Justera föltema för att nivellera apparaten.
	Apparaten rör vid ett föremål i runt omkring den.	Ta bort föremål runt apparaten.
Apparaten kyls inte, temperatur- och belysningsindikatorerna är på.	Demoläget är aktiverat.	Avaktivera DEMO-läget.
Is- och frostbildning i frysdelen.	Varorna var inte ordentligt förpackade.	Förpacka alltid varor väl.
	En dörr/låda i apparaten är inte helt stängd.	Stäng dörren/lådan.
	Dörren/lådan har öppnats för ofta eller för länge.	Öppna inte dörren/lådan för ofta.
	Dörrens/lådans packning(ar) är smutsig(a), sliten(na), sprucken(na) eller felanpassad(e).	Rongör dörrens/lådans packning eller byt ut den mot en ny.
	Något på insidan hindrar dörren/lådan från att stänga ordentligt.	Flytta om hylliorna, dörrhylliorna eller de inre behållama så att dörren/lådan kan stängas.
Apparatens sidor är varma.	Det är normalt.
