Produkttyp	Inbyggnadsugn
Märke	Samsung
Modell	NV7B41304CB
Mått (B x H x D)	595 x 596 x 570 mm (huvudenhet)
Inbyggnadsmått (B x H x D)	560 x 579 x 549 mm
Vikt	36,7 kg
Elanslutning	230-240 V ~ 50 Hz
Maxeffekt	3500-3850 W
Kapacitet	76 L
Energieffektivitet	Klass A+
Tillagningslägen	Varmluft, Klassisk, Övervärme+Varmluft, Undervärme+Varmluft, Undervärme, Varmluft Eco, Hålla varm, Stor grill, Grill Eco, Grill med fläkt, Naturlig ånga
Automatiska program	20 automatiska tillagningsprogram (gratäng, lasagne, kött, fisk osv.)
Stektermometer	Ja (för kött)
Rengöring	Ångrengöring och Pyrolys (på tillämpliga modeller)
Specialfunktioner	Snabb förvärmning, Hålla varm, Upptining
Invändig belysning	25-40 W / 220-240 V halogenlampa
Dörrstängning	Mjukstängning (dämpad)
Låsning	Mekanisk (dörrlås) och barnsäkerhet (kontrollpanel)
Anslutningsmöjligheter	Inbyggt Wi-Fi och Bluetooth
Medföljande tillbehör	Metallgaller, plåtgaller, bakplåt, universalplåt, djup plåt, stektermometer, ångbricka
Underhåll	Avtagbara glas (3-4 lager), avtagbara sidoräcken, vattenuppsamlingskärl

Vanliga frågor - NV7B41304CB SAMSUNG

Hur ställer man in klockan på Samsung NV7B41304CB ugnen?

Vid första start blinkar klockan. Vrid värdvalsratten (höger vred) för att ställa in timmar, tryck på OK, ställ sedan in minuter på samma sätt. För att ändra senare, håll OK knappen intryckt i 3 sekunder.

Vad gör man vid felkod C-d1 eller C-20?

Dessa koder indikerar ett fel med dörrlås (C-d1) eller sensor (C-20, C-21 osv.). Stäng av ugnen, vänta några sekunder och slå på den igen. Om problemet kvarstår, dra ur ugnen i 30 sekunder och sätt i den igen. Kontakta Samsungs kundtjänst om det behövs.

Hur använder man ångrengöring?

Häll 400 ml vatten i botten av den kalla ugnen. Stäng dörren, välj Rengöring (C 1) med ratten. Cykeln varar i 26 minuter. Öppna inte dörren under cykeln. Efter avkylning, torka insidan med en torr trasa.

Ugnen värmer inte, vad ska jag kontrollera?

Se till att dörren är ordentligt stängd och att inställningarna är korrekta. Kontrollera att säkringen eller jordfelsbrytaren i ditt hem inte har löst ut. Om ugnen är i viloläge under lång tid kan den stängas av automatiskt. Starta om den.

Hur aktiverar man barnlåset?

Håll inne knappen Ugnsbelysning i 3 sekunder tills låsindikatorn visas. Alla kontroller är då avaktiverade. För att avaktivera, upprepa proceduren.

Vilka tillbehör medföljer ugnen?

Ugnen levereras med: metallgaller, plåtgaller, bakplåt, universalplåt, djup plåt, stektermometer, ångbricka och 2 fästskruvar. Tillgängligheten beror på modell.

Hur byter man ugnslampan?

Koppla ur apparaten. Ta bort glaskåpan genom att vrida moturs. Byt till en halogenlampa på 25-40 W / 220-240 V som tål 300 °C. Skruva tillbaka kåpan. Använd en torr trasa när du hanterar lampan.

Hur använder man stektermometern?

Sätt in termometerspetsen i mitten av köttet. Anslut kontakten till uttaget på ugnens vänstra vägg. Välj ett tillagningsläge, ställ in önskad innertemperatur med ratten och tryck på OK. Ugnen stängs automatiskt av vid måltemperaturen.

Varför kommer ånga ut ur dörren under tillagning?

En lätt ångavgivning från dörrens springor är normalt, särskilt vid tillagning av fuktiga livsmedel. Det indikerar inget fel. Torka bort överflödig fukt efter avkylning.

Hur ansluter man ugnen till Wi-Fi?

Håll inne Smart Control knappen i 3 sekunder. Siffran 1 blinkar. Välj 2 med ratten, tryck på OK, välj sedan Aktiverad. Följ instruktionerna i Samsung SmartThings-appen för att slutföra ihopparningen.

BRUKSANVISNING NV7B41304CB SAMSUNG

Användar- och installationsanvisning

NV7B411**** / NV7B412**** / NV7B413**** / NV7B414**** /

NV7B415**** / NV7B411**C* / NV7B412**C* / NV7B414**C*

Innehåll

Använd denna bruksanvisning 3
Följande symboler används i denna användarmanual: 3
Säkerhetsinstruktioner 3
Viktiga säkerhetsåtgårder 3
Korrekt kassering av denna produkt (avfall från elektrisk och elektronisk utrustning) 6
Automatisk energisparfunktion 6

Installing 6

Vad ingår 6

Strömanslutning 7

Skåpfäste 8

Innan du startar 10

Inledande inställningar 10

En ny ugn luktar 10

Smarta säkerhetsmekanismer 10

Mjukstängande dörr 11

Tillbehör 11

Mekaniskt lås 12

Drift 13

Kontrollpanel 13

Vanliga inställningar 14

Tillagningslägen (förutom för grill) 17

Tillagningslägen (Grill) 18

Stoppa tillagning 20

Specialfunktion 20

Natural Steam 21

Automatisk tillagning 22

Rengöring 22

Timer 24

Ljud Pâ/Av 24

Wi-Fi Pá/Av 24

Smart tillagning 25

Manuell tillagning 25

Auto Cook-program 28

Testrätter 30

Samling av vanliga automatiska recept 31

Underhåll 34

Rengöring 34

Ulbyten 37

Problemlösning 38

Kontrollpunkter 38

Informationskoder 40

Tekniska speciikationer 41

Bilaga 41

Produktblad 41

Meddelande om öppen källkod 42

Använd denna bruksanvisning

Tack för att du väljer SAMSUNG Inbyggda Ugn.

Denna användarmanual innehåller viktig säkerhetsinformation och instruktioner ämnade att hjälpa dig med driften och underhåll av din produkt.

Var god och ta dig tid för att läsa denna användarmanual innan du använder din ugn och spara den för framtida referens.

Följande symboler används i denna användarmanual:

WARNING

Risker och osåker användande kan resultera i allvarliga personliga skador, död och/eller egendomsskada.

FÖRSIKTIGHET

Risker och osåker användande kan resultera i allvarliga personliga skador, och/eller egendomsskada.

OBS

Användbara tips, rekommendationer, eller information som hjälper användare att hantera din produkt.

Säkerhetsinstruktioner

Installering av denna ugn skall utföras endast av auktoriserad elektriker. Installatören är ansvarig för att ansluta produkten till elnätet i enlighet med gållande säkerhetsrekommendationer.

VIKTIGA SÄKERHETSÄTGÄRDER

WARNING

Denna produkt är inte avsedd att användas av personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental förmåga, eller om man har brist på erfarenhet och kunskap, såvida de inte har fått övervakning eller instruktioner angående användning av apparaten av en person som ansvarar för deras säkerhet.

Barn skall övervakas för att försäkra sig om att de inte leker med produkten.

Medlen för frånkoppling måste vara inbyggda i den fasta kabelledningen i enlighet med kopplingsreglerna.

Denna produkt bör tillåtas att kopplas bort från strömförsörjningen efter installationen. Denna frånkopplingen kan åstadkommas genom att ha kontakten tillgänglig eller genom att bygga in en strömbrytare i den fasta ledningen i enlighet med ledningsreglerna.

Om elkontakten är skadad måste den ersättas av tillverkaren, dess inköpsservice eller liknande kvalificerade personer för att på så sätt undvika fara.

Säkerhetsinstruktioner

Metoden för fastsättning angiven är att inte vara beroende av användningen av lim eftersom detta inte anses vara ett tillförlitligt sätta att laga.

Denna produkt kan användas av barn från 8 år och äldre och personer med reducerade fysiska, sensoriska eller psykiska kapaciteter eller brist på erfarenhet och kunskap i de fall de får tillsyn eller instruktioner hur användningen av produkten på ett säkert sätt och dessutom vara medvetna om vilka risker som involveras. Barn skall inte leka med produkten. Rengöring och underhåll skall inte utföras av barn utan tillsyn. Se till att hålla barn borta från produkten och dess sladd.

Under användning av produkten blir den varm. Försiktighet skall iaktas för att undvika kontakt med värmeelement inne i ugnen. WARNING: Åtkomliga delar kan bli heta under användning. Unga barn bör hållas på avständ.

Använd inte sträva slipmedel eller skarpa metallskrapor för att rengöra ugnsdörrglaset eftersom de kan repa ytan, vilket kan leda till att glaset spricker.

Om den här produkten har en rengöringsfunktion måste överskott av spill tas bort innan rengöring och alla redskap tas bort från ugnen under ångrengöring eller självrengöring. Rengöringsfunktion är beroende av modell.

I de fall denna produkt har rengöringsfunktion, kan det under rengöringsförhållanden hända att ytorna bli hetare än vanligt och barn ska därför hållas på avständ. Med produkter som har pyrolytisk rengöringsprocess kan det vara känsligt för vissa djur, speciellt fåglar, för rök och lokala temperaturfluktuationer under pyrolytisk rengöringsprocess och bör flyttas till ett bra välventilerat område under denna process.

Ventilera rummet under och efter den pyrolytisk rengöringsprocessen.

Rengöringsfunktion är beroende av modell.

Använd endast temperatursonden som rekommenderas för den här ugnen. (Endast köttsondmodell)

Ångrengörare ska inte användas.

WARNING: Se till att apparaten är avstängd innan du byter ut lampan för att undvika risken till elektriska stötar.

Produkten får ej installeras bakom en dörr för att undvika överhettning.

WARNING: Produkten och dess tillgängliga delar blir heta under användning. Försiktighet skall iaktas för att inte vidröra heta element. Barn under 8 år skall hållas på rimligt avständ om de ej kan övervakas hela tiden.

FÖRSIKTIGHET: Tillagningsprocessen bör vara övervakad. En kort tillagningstid måste också vara konstant övervakad.

Dörren till den yttre ytan kan bli het när produkten är igång. Temperaturen vid åtkomliga ytor kan bli hög när produkten är i drift. Ytor kan bli heta under drift.

Sätt i trådgallret på plats med de utskjutande delarna (stoppbromsar på båda sidor) framåt så att gallret får stöd i vilolåget vid stora laster.

FÖRSIKTIGHET

Om ugnen blir skadad under transport, koppla då inte in den.

Produkten får endast kopplas in till strömförsörjning av en licenserad elektriker.

Om det skulle hånda att det blir fel eller skada på produkten, så försök inte att sätta igång den. Reparationer ska endast utföras av licenserade tekniker. Oriktig reparation kan resulters i stor risk för dig själv och andra. Om din ugn behöver repareras, kontakta då SAMSUNG Service center eller din återförsäljare.

Elektriska sladdar och kablar får inte komma i kontakt med ugnen.

Ugnen ansluts till elnätet med hjälp av en gockänd strömbrytare eller en säkring. Använd aldrig flera adaptrar eller förlängningssladdar samtidigt.

Strömförsörjningen till produkt bör stängas av helt när den repareras eller rengörs.

Var försiktig när du ansluter elektriska apparater till uttag nära ugnen.

Om denna produkt har en ång- eller ångkokningsfunktion, använd då inte produkten när vattenförsörjningspatronen är skadad. (Endast model med ång- eller ångfunktion)

Om patronen skulle vara sprucken eller trasig, använd den då inte utan kontakta ditt närmaste servicecenter. (Endast modell med ång- eller ångfunktion)

Denna ugn år endast utformad för tillagning av hushållsmat.

Under användning blir ugnens inre ytor heta nog att orsaka brännskador. Vidrör inte vid värmelement eller ugnens inre ytor innan de har hunnit svalna.

Förvara aldrig brandfarligt material i ugnen.

Ugnsytorna blir varma när produkten används vid en hög temperatur under en långre tid.

När du lagar mat, var då forsiktig när du oppnar ugnsluckan eftersom det snabbt kan strömma ul varmluft och ånga.

Vid tillagning av rätter som innehåller alkohol kan det hånda att alkoholen avdunstar på grund av de höga temperaturerna och ångan kan fatta eld om den kommer i kontakt med någon varm del av ugnen.

För din säkerhet, använd inte högtrycksrengörare eller ångstrålerengörare.

Se till att håll barn på säkert avständ när ugnen används.

Frysta livsmedel som pizzor bör tillagas på det stora gallret. Om man använder bakplåten kan den bli deformerad på grund av de stora variationerna i temperaturer.

Häll inte vatten i botten av ugnen då den år varm. Detta kan skada emaljytan.

Ugnsdörren måste vara stängd under tillagning.

Klä ej botten av ugnen med aluminiumfolie och placera heller inga bakplåtar eller andra plåtar på den. Aluminiumfolien blockerar då värmen, vilket i sin tur kan leda till skador på emaljytorna och orsaka dåliga tillagningsresultat.

Fruktjuicer kan lämna fläckar som kan bli permanenta på ugnens emaljytor.

Når du lagar mycket fuktiga kakor, använd den djupa pannan.

Låt inte bakformar hänga på den öppna ugnsluckan.

Se till att hålla barn borta från dörren när de öppnar eller stänger den, eftersom dörren kan stöta till dem eller de kan fastna med fingrama i dörren.

Kliv inte, luta dig inte, sitt eller placera inte tunga föremål på cörren.

Oppna inte dörren med onödigt mycket kraft.

VARNING: Koppla inte bort produkten från elnålet även efter att tillagningen är klar.

WARNING: Lämna inte luckan öppen medan maten tillagas.

Säkerhetsinstruktioner

Korrekt kassering av denna produkt (avfall från elektrisk och elektronisk utrustning)

(Gäller i länder som har separata insamlingssystem)

Märkningen på produkten, tillbehören eller dess litteratur indikerar att produkten och dess elektroniska tillbehör (t.ex. laddarc, headset, USB-kabel) inte ska slångas tillsammans med annat hushållsavfall när produkten näll slutet av sin livslängd. För att förhindra möjlig skada på miljön eller människors hälsa från okontrollerod avfallshantering, separera dessa föremål från andra typer av avfall och återvinna dem på ett ansvarsfullt sätt för att främja hållbar återanvändning av materialresurserna. Hushållsanvändare bör kontakta antingen återförsäljaren där de köpte produkten, eller deras lokala myndighetskontor, för information om var och hur de kan ta emot dessa föremål för miljosaker återvinning. Affärsidkare bör kontakta sin leverantör och kontrollera villkoren i köpekontraktet. Denna produkt och dess elektroniska tillbehör får inte blandas med annat kommersiellt avfall vid kassering.

För mer information om Samsungs miljöåtaganden och deras produktspecifika regulatoriska skyldigheter, t.ex. REACH, WEEE, Batterier, besök :

Ljus: Under tillagningen kan du stänga av ugnslampan genom att trycka på knappen "Ugnsbelysning". För att spara energi så släcks ugnsbelysningen ett par minuter efter att tillagningsprogrammet har startat.

Installering

WARNING

Denna produkt ingår i inbyggnadsprodukter.

Denna ugn måste installeras av en kvalificerad tekniker. Installatören är ansvarig för att ansluta ugnen till elnåtet, samtidigt som de relevanta säkerhetsföreskrifterna i din region/land respekleras.

Vad ingår

Se till all alla delar och tillbehör är med i produktpaketet. Om du upplever problem med ugnen eller tillbehören, kontakta ett lokalt Samsungs kundcenter eller direkt till återförsäljaren.

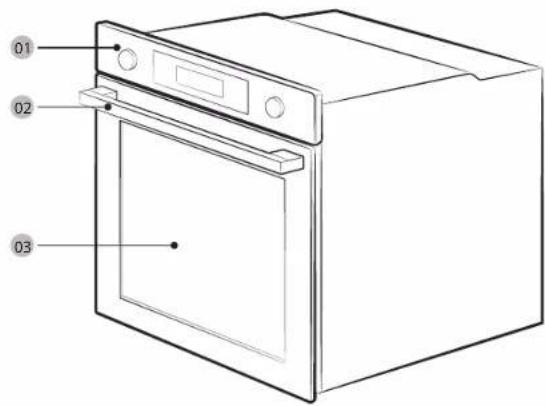

En snabb överblick över ugnen

Ugnen kommer med olika tillbehör som hjälper dig att förbereda och laga olika typer av mat.

Galler Gallerinsättning * Bakplåt *

Universal plát * Extra djup plát * Köttsond *

Angplåt * 2 skruvar (M4 L25)

OBS

Tillgångligheten av tillbehör med en asterisk (*) beror på ugnsmodellen.

Strömanslutning

Sätt i kontakten för ugnen. Om en stickkontakt inte är tillgångligt på grund av tillätna strömbegränsningar, använd en multipoligisolatorbrytare (med minst 3 mm avständ mellan) för att uppfylla säkerhetsbestämmelserna. Använd en nätsladd av tillräcklig längd som stöder specifikationen HOS RR-F eller HOS VV-F, min. 1,5-2,5 mm ^2 .

01 BRUN ELLER SVART
02 BLÅ ELLER VIT
03 GUL ELLER GRÖN

Nomineil ström (a) Minsla Ivårsnittområde
10 < A ≤ 16 1,5 mm2
16 < A ≤ 25 2,5 mm2

Kontrollera utgångsspecifikationerna på etiketten som är fastklistrad på ugnen. Oppna först ugnens bakre lucka med en skruvmejsel och ta sedan bort skruvarna på sladoklämman. Anslut sedan el-ledningarna till rätt anslutningsterminaler.

(1) terminalen är utformad för jordning. Anslut först de gula och gröna ledningarna (jordning), vilka måste vara längre än de andra. Om du använder en stickkontakt, måste elpluggen vara åtkomlig efter att ugnen är installerad. Samsung är inte ansvarig för olyckor som ersakas av saknad eller felaktig installerad jordningsledning.

WARNING

Kliv inte på eller tvinna ej ledningarna under installationen och håll cem borta från värmemitterande delar av ugnen.

Installering

Skåpfäste

Om du installerar ugnen i ett inbyggt skåp måste man se till att skåpet har sina plastytor och limdelar resistenta upp till 90 °C. Samsung är inte ansvarig för skador på möbler från ugnens värmemission.

Ugnen måste vara ordentligt ventilerad. För bra ventilation, lämna ett mellanrum på ca 50 mm mellan skåpets nedre hylla och slödväggen. Om du installerar ugnen under en spishäll ska du föjla kokplattornas installationsanvisningar.

Dimensioner som krävs

Det inbyggda skåpel måsle ha ventiler (E) för att ventilera värme och cirkulera luften.

Under-diskbänkskåp (mm)

A Min. 550
B Min. 560
C Min. 600
D	Min. 460 x Min. 50

Det inbyggda skåpet måste ha ventiler (D) för att ventilera värme och cirkulera luften.

Installera med en håll

För att installera en håll ovanpå ugnen, så kontrollera installationsguiden för hållen för detta installationsutrymmebehovet (★.

Se till att lämna ett mellanrum (A) på minst 5 mm mellan ugnen och vardera sidan av skåpel.

Säkra att det finns minst 3 mm mellanrum (B) så att dörren kan öppnas och stängs smidigt.

Montera ugnen i skåpet och fixera ugnen ordentligt på båda sidor med de 2 skruvarna.

När installationen är färdig, ta bort skyddsfilm, tejo och annat förpackningsmaterial och ta ut de angivna tillbehören från insidan av ugnen. För all ta bort ugnen från skåpet, koppla försl från strömmen till ugnen och ta bort de 2 skruvarna på båda sidor av ugnen.

WARNING

Ugnen kräver ventilation för sin normala drift. Blockera inte under några omständigheter ventilerna.

OBS

Det faktiska utseendet på ugnen kan skilja sig åt mellan modellerna.

Innan du startar

Inledande inställningar

När du slår på ugnen för första gången visas standardtiden "12:00" på displayen där timelementet ("12") blinkar. Följ stegen nedan för att ställa in aktuellt klockslag.

1. Medan timelementet blinkande, vrid du på värderatten (högersidig rall) för att ställa in timmen och tryck sedan på OK för att gå till minutelementet.

1. Med minutelementet blinkande, vrid värderatten för att ställa in minuten och tryck sedan på OK.

Om du vill ändra den aktuella tiden efter den här initiala inställningen håller du ned ④nappen i 3 sekunder och följer stegen ovan.

En ny ugn luktar

Innan du använder ugnen för första gången, rengör ugnen för att ta bort ugnslukten.

1. Ta bort samtliga tillbehören från insidan av ugnen.

2. Kör ugnen med konvektion 200 °C eller konventionell 200 °C under en timme. Detta kommer då att bränna bort eventuella återstående produktionsämnen inne i ugnen.

3. När delta är klart, stäng av ugnen.

OBS

• Under första gången kan det hända att du ser lite rök i ugnen under driften. Men oavsett så är detta inte något produktfel.
• Når temperaturen på kokutrymmet ökar vid en inledande period kan du upptäcka några fläckar på dörrrens inre glas. Om detta händer, stång av ugnen och vänta tills den svalnat igen. Använd sedan hushållspapper eller neutralt tvättmedel med en ren trasa för att torka rent det inre glaset.
• Det är också viktigt att du använder ugnen i en väl ventilerande köksmiljö.

Smarta säkerhetsmekanismer

Om du öponar dörren medan ugnen är i drift, så tänds ungslampan, och både fläkten och värmeelementen stannar omedelbart. Detta sker för att förhindra fysiska skador som brännskador såval som att förhindra onödig energiförlust. När detta sker, stäng bara dörren och ugnen fortsätter då att köras normalt eftersom det då inte är ett systemfel.

Mjukstängande dörr (endast gällande modeller)

Samsungs-inbyggda ugn har en mjuk stängningsdörr funktion som försiktigt, säkert och tyst stänger den.

När du stänger dörren, fångar de speciellt utformade gångjärnen upp dörren några centimeter före den slutiga positionen. Detta är den perfekta känslan av extra bekvämlighet, så dörren slängs tyst och försikligt.

(Tillgångligheten för denna funktion är beroende på vilken ugnsmodell.)

Dörren börjar stängas mjukt vid ca 15 graders vinkel och är helt stängd inom 5 sekunder.

Tillbehör

Vid första gången du använder ugnen, rengör tillbehören noggrant med varmt vatten, tvättmedel och en mjuk ren trasa.

01 Nivå 1 02 Nivå 2

03 Nivá 3 04 Nivá 4

05 Nivă 5

• Sätt in tillbehöret i rätt läge inne i ugnen.
• Tillåt åtminstone 1 cm utrymme från tillbehöret och botten av ugnen eller från något annat tillbehör.
• Var försiktig när du tar ur köksredskap och / eller tillbehör ur ugnen. Varma måltider eller tillbehör kan orsaka brännskador.
• Tillbehören kan deformeras under tiden de blir upphettade. Når de sedan har svalnat, kommer de att återfå sitt ursprungliga utseende och prestanda.

Innan du startar

Grundanvändning

För bättre matlagningsupplevelse, bekanta dig med hur man använder varje till behör.

Galler Trådhyllan är utformad speciellt för grillning och rostning. Sätt i trådhyllan i läge med de utskjulande delarna (bromsproppar på båda sidor) ut mot framsidan.

Gallerinsättning * Trådhyllsinsatsen används med plåten och förhindrar att vätska droppar ner på botten av ugnen.

Bakplåt ^ Bakplåt (djup: 20 mm) används för att baka bröd, småkakor och andra bakverk. Sätt den vinklade sidan framåt.

Universal plåt * Universalplåt (djup: 30 mm) används för mallagning och rostning. Använd trådplåten för att förhindra att vätska droppar ner i ugnen. Sätt den vinklade sidan framåt.

Extra djup plåt * Extra djup plåt (djup: 50 mm) används för rostning med eller utan trådplåten. Sätt den vinklade sidan framåt.

Köttsond * Köttsonden mater köttets inre temperatur för mallagning. Använd endast steklermomelern som kommer med ugnen.

Teleskopskenor * Använd teleskopskenan för att sätta in plåten enligt följande:1. Sträck ut teleskopskenans platta ut från ugnen.2. Sätt brickan på plattan och skjut sedan plattan in i ugnen.3. Stång sedan ugnsdörren.

Ångplåt * Använd ångplåten endast i naturligt ångläge. Sätt plåten i botten och fyll det med rent vatten. Eftersom plåten blir het under eller omedelbart efter tillagning, var noga med att använda ugnsvantar eller vänta tills ugnen svalnat helt för att la bort plåten.

OBS

Tillgängligheten av tillbehör med en asterisk (*) beror på ugnsmodellen.

Mekaniskt lås (endast vissa modeller)

Installing

1. Sätt in den tunna delen (A) av det mekaniska låset i motsvarande del av låshandtaget som visas.
2. Dra åt skruven på låshandtaget.

Avinstallation

- Lossa och ta bort skruven från läshandtaget.

Lås/lås upp

• För att öppna dörren, lyft upp låshandtaget lite för att låsa upp dörren. Sedan, öppna dörren.
• För att låsa dörren, stäng helt enkelt dörren. För att låsa dörren, stäng helt enkelt igen dörren.

Drift

Kontrollpanel

Frontpanelen kommer med ett brett utbud av olika material och färger. För förbättrad kvalitet kan ugnens faktiska utseende ändras utan föregående meddelande.

01 Strömförsörjning	Rotera åt vänster/höger för att slå på/stänga av ugnen.
02 Lägesväljare	Vrid vänster eller höger för att välja ett tillagningsläge eller en funktion.
03 Snabb förvärme	Snabbförvärmning värmer upp ugnen snabb till en inställ temperatur.Tryck på Av eller På för alternativet Snabb förvärmning.Endast tillgånglig med singelläge.(Konvektion, konventionell, övervärme och konvektion, bottenvärme och konvektion)Inaktiverad för temperaturer inställda på lägre än 100 °C.
04 Timer	Hjälper dig att kontrollera tiden eller drifttiden medan du lagar mat.
05 Temperatur	Änvänd till att ställa in temperaturen.
06 Tillagningstid	Änvänds för att ställa in tillagningstiden.
07 Bildskärm	Visar nöcvändig information om ett valt läge eller aktuella inställningar.
08 Smartkontroll	Tryck och håll nedtryckt i tre sekunder för att aktivera/inaktivera Smart Control-funktionen.

09 Ugnsbelysning (Barnlås)	Tryck för att slå på eller stänga av den internå lampan.Ugnslampan tårds automatiskt när luckan är öppen eller när ugnen startar. Och den stängs av automatiskt efter en viss period av inaktivitet för att spara ström.Barnlås: För att förhindra olyckor, inaktivera alla reglage på barnlåset. Håll intryckt i tre sekunder för att aktivera, eller håll intryckt i tre sekunder igen för att avaktivera låset på kontrollpanelen.
10 OK Tryck för att bekräfta dina inställningar.
11 Tillbaka Avbryt nuverande inställningar och återgå till standardinställningarna.
12 Värderatt Använd värderalten för alt:Ställ in tillagningstid eller temperatur.Välj ett underalternativ på menyer på den översta nivån:Rengöring, automatisk tillagning, specialfunktion eller grill.Välj en portionsstorlek för Auto Cook-program.

OBS

Att Trycka på displayen när du bär plast- eller ugnsvantar kanske inte fungerar.

Drift

Vanliga inställningar

Det är vanligt att ändra standardtemperaturen och/eller tillagningstiden för alla tillagningslägen. Följ stegen nedan för att justera temperaturen och/eller tillagningstiden för det valda tillagningsläget.

Temperatur

1. Vrid på lägesväljaren för att välja ett läge eller en funktion. Standardtemperaturen för varje val visas.

2. Tryck på värderatten för att ställa in önskad temperatur.

3. Tryck på OK för att bekräfta dina ändringar.

Tillagningstid

1. Vrid på lägesväljaren för att välja ett läge eller en funktion.

2. Tryck på knappen och vrid sedan värderatten för att ställa in önskad tid på upp till 23 ümmar och 59 minuter.

3. Alternativt kan du fördröja sluttiden för din tillagning till en önskad punkt. Tryck på knappen och använd värderatten för att ställa in en slutpunkt. Se Fördröja avslut för ytterligare information.

4. Tryck på OK för att bekräfta dina ändringar.

OBS

- Om du inte gör några ytterligare inställningar inom några sekunder, startar ugnen tillagningen automatiskt med standardinställningarna.

- Tryck på knapp och följ stegen ovan för att ställa in temperaturen. - Den exakta temperaturen inne i ugnen kan mätas med en termometer och en metod delnierad av en auktoriserad institution.

Användning av andra termometrar kan orsaka ett mätfel.

OBS

- Du kan också laga mat utan att ställa in tillagningstiden om du vill. I det här fallet börjar ugnen laga mat vid inställda temperaturer utan tädsinformation, och du måste stoppa ugnen manuellt när tillagningen är klar.

- Tryck på knapp och följ stegen ovan för att ändra tillagningstiden.

Slut tid

1. Vrid på lägesväljaren för att välja ett läge eller en funktion.

2. Tryck på Evå gånger och vrid vårderatten för att ställa in önskad sluttid.

3. Tryck på OK för att bekräfta dina ändringar.

OBS

• Du kan också laga mat utan att ställa in tillagningstiden om du vill. I det här fallet börjar ugnen laga mat vid inställda temperaturer utan tidsinformation, och du måste stoppa ugnen manuellt när tillagningen är klar.
• Tryck två 📊änger och följ stegen ovan för att andra sluttiden.

Fördröja avslut

Fördröjt slut är designat för att göra matlagningen mer bekväm.

Hölje 1

Anta att du väljer ett recept på en timme klockan 14:00 och du vill att ugnen ska vara klar klockan 18:00. För att ställa in sluttiden, ändra Klar vid-tiöpunkt till 18:00. Ugnen börjar laga mat klockan 17:00 och slutar klockan 18:00 som ställ in.

Aktuell tid: kl 14:00 Stall in tillagningstid: 1 timmar

Ställ in fördröjd sluttid: kl 18:00

Ugnen börjar laga mat klockan 17:00 och slutar automatiskt klockan 18:00.

Hölje 2

Aktuell tid: kl 14:00 Ställ in tillagningstid: 2 timmar

Ställ in fördröjd sluttid: kl 17:00

Ugnen börjar laga mat klockan 15:00 och slutar automatiskt klockan 17:00.

FÖRSIKTIGHET

Förvara inte tillagad mat i ugnen för länge. Maten kan förstöras.

Drift

Så här tar du bort tillagningstiden

Du kan rensa tillagningstiden. Detta är användbart om du när som helst under processen vill stoppa ugnen manuellt.

1. Medan ugnen är igång, tryck på knappen Ⓛ för att visa den förinställda tillagningstiden.

1. Vrid på värderatten för att ställa in tillagningstiden till "0:00". Alternativt kan du helt enkelt trycka på

1. Tryck på OK.

Så här tar du bort sluttiden

Du kan rensa sluttiden. Detta är användbart om du när som helst under processen vill stoppa ugnen manuellt.

1. Medan ugnen är igång, tryck på knappen Ⓛ för att visa den förinställda tillagningstiden.

1. Vrid värderatten för att ställa in sluttiden till aktuell tid. Alternativt kan du helt enkelt trycka på

1. Tryck på OK.

Tillagningslägen (förutom för grill)

1. Vrid på lägesväljaren för att välja ett tillagningsläge.
2. Ställ in tillagningstid och/eller temperatur om du behöver detta. Se Vanliga inställningar avsnittet för detaljer.
3. Eventuellt kan du snabbt förvärma ugnen. Tryck på knappen för att göra detta och ställ in måltemperaturen. Motsvarande indikator össas på displayen
   Ugnen börjar förvärma med Symbolen tills innertemperaturen när måltemperaturen. När förvärmingen är färdig försvinner indikalorn med ett pip. Förvärning rekommenceras for alla tillagningslägen om inget annat anges i Smart tillagning.

OBS

Du kan ändra tillagningstiden och/eller temperaturen under tillagningen.

Tillagningslägen (förutom för grill)

Tillagningslågena med en asterisk (*) är tillgångliga för snabb förvärmning och inaktiverade för temperaturer inställda på lägre än 100 °C.

Läge Temperatureområden (°C) Föreslagen temperatur (°C)
	Konvektion	* 30-250 160
		Det bakre värmeelementet genererar värme, som sedan fördelas jämnt av konvektionsfläkten. Använd detta läge för att baka och steka på olika nivåer samtidigt.
	Konventionell	* 30-250 180
		Värmen genereras från de övre och undre värmelementen. Denna funktion bör användas för vanlig bakning och stekning för de flesta typer av rätter.
	Toppvärme + Konvektion	* 40-250 180
		Det övre värmeelementel genererar värme, som fördelas jämnt av konvektionsfläkten. Använd detta läge för stekning som kråver en knaprig överel (till exempel kött eller lasagne).
	Undervärme plus konvektion	* 40-250 200
		Det nedre värmeelementet genererar värme, som sedan fördelas jämnt av konvektionsfläkten. Använd detta läge för pizza, bröd eller tårta.
	Nedre värme	100-230 150
		Det nedre värmeelementet genererar värme. Använd det här läget under slutet av gräddningen eller tillagningen för att på så sätt bryna bottnarna på en paj eller pizza.

Drift

Läge Temperatureområden (°C) Föreslagen temperatur (°C)
(sco)	Ekokonvektion	30-250 160
		Eco Convection använder det optimerade värmesystemet för all spara energi under matlagning. Tillagningstiderna ökar något, men tillagningsresultatet förblir detsamma. Observera att detta läge inte kräver förvärmning.OBSECO Konvektionsläge för uppvärmning som används för att bestämma energieffektivitetsklassen är i enlighet med EN60350-1
(NATH)	Håll varm	40-100 60
		Använd denna endast för att hålla mat varm som nyss tillagats.

Tillagningslägen (Grill)

1. Vrid lägesväljaren för att välja

2. Använd värderatten för att välja Stor grill (G 1) eller Eco grill (G 2) eller Fläkt grill (G 3) och tryck sedan på OK.

3. Ställ in temperaturen med värderatten och tryck sedan på OK.

Tillagningslägen (Grill)

Läge Temperatureområden (°C) Föreslagen temperatur (°C)
G 1 Stor grill	100-270 220
	Den stora grillen avger värme. Använd det här läget för att bryna matens toppar (till exempel kött, lasagne eller gratäng).
G 2 Eco grill	100-270 220
	Den lilla grillen avger värme. Använd det här läget för mat som kräver lägre värme, som t ex fisk och fyllda baguetter.
G 3 Flåkt grill	100-250 180
	Två övre värmeelement genererar värme, som distribueras genom fläkten. Använd delta läge för att grilla kött eller fisk.

Tillagning med köttsonden (appliceras endast för vissa modeller)

Stektermometern måter köttets innertemperatur under tiden det tillagas. När temperaturen när måltemperaturen stannar ugnen och tillagningen avslutas då.

• Använd endast stektermometern som kommer med ugnen.
• Du kan inte ställa in tillagningstiden när stektermometern är ansluten.

1. Tryck på funktionspanelen för att välja ett tillagningsläge och temperatur.
2. Sätt in spetsen på köttermometern i mitten av köttel för att påbörja tillagning. Se till att gummihandtaget inte är insatt.
3. Anslut sondkontakten till uttaget som sitter på den vänstra väggen. Se till att du ser indikatorn för den insatta stektermometern när sondanslutningen är ansluten.
4. Anslut sondkontakten till uttaget som sitter på den vänstra väggen. Se till att du ser indikatorn för den insatta stektermometern när sondanslutningen är ansluten.

1. Tryck på knappen ♀gen och vrid värderatten (höger ratt) för att ställa in köttets innertemperatur.

1. Tryck på OK för att börja laga. Tillagningen avslutas med en melodi när köttets innertemperatur har nält den inställda temperaturen.

⚠ WARNING för akrylamid

• För att förhindra skador, använd inte stektermometern med spettillbehöret.
• Når tillagningen är klar blir stektermometern mycket varm. För att förhindra att du bränner dig, använd ugnsvantar när du tar ut maten.

OBS

Inte alla lägen stöder användning av stektermometern. Om du använder stektermometern med lägen som inte är tillämpliga, så blinkar indikatorn för aktuellt läge. När detta sker, ta då bort stektermometern omedelbart.

Drift

Stoppa tillagning

Når tillagning pågår vrider du lägesväljaren till

"Ugnen stängs av efter några sekunder. Anledningen är att ugnen väntar några sekunder med att acceptera kommandon så att användare kan korrigera ett felaktigt val.

Specialfunktion

Lagg till speciella eller ytterligare funktioner för att förbättra din matlagningsupplevelse.

1. Vrid lägesväljaren för att välja.

1. Vrid på värderatten för att välja en funktion och tryck sedan på OK. Standardtemperaturen visas.

2. Ställ vid behov in tillagningstemperaturen. Se Vanliga inställningar avsnittel för detaljer.

3. Tryck på OK för att starta funktionen.

Läge		Temperatureområden (°C)	Föreslagen temperatur (°C)	Instruktioner
F 1 Varm platta 30-80 50				Använd denna för att värma rätter eller ugnskårl.
F 2 Avfrostning 30-60 30				Detta läge används för upptining av frysta produkter, bakverk frukt, kakor, grädde och choklad. Upotningstiden beror på matens typ, storlek och mängd.

Natural Steam (endast tillämpliga modeller)

Med Natural Steam kan du baka bröd som är knaprigt på utsidan och fuktig inuti. Vi rekommenderar att förvärma ugnen för bästa resultat.

1. Sått i ångbrickan på botten av facket.
2. Fyll 250 ml vatten på plåten endast när ugnen är kall.

1. välj läget Konvektion ✝ och välj Naturlig ånga 🌐

1. Tryck på värderatten för att ställa in temperaturen.

1. Tryck på OK för att starta förvärmningen.

1. Sätt in maten i ugnen på valfritt galler och påbörja tillagningen.

OBS

• Fyll inte på vatten under tillagning eller när ugnen är varm.
• Når ugnen svalnar helt efter att ha anvånt Naturlig ånga-funktionen, använd en våt trasa för att torka av botten av utrymmet.
• För att ta bort vattenavlagringar som bildas efter att ha använt ugnen under en längre tid, använd då en mjuk trasa med rengöringsmedel.

Naturlig ånga fungerar bara med konvektionsläge

Mat Tillbehör Nivå Temp. (°C) Tid (min.)
Croissants, 4-6 bitar Universalplåt 3 190 20-25
Äppelsmördeg Universalplåt 3 190 20-25
Wienerbrød Universalplåt 3 190 20-30
Fralla Universalplåt 3 180 20-30
Vitt brød Galler 2 180 30-40

Drift

Automatisk tillagning

För oerfarna kockar erbjuder ugnen totalt 20 automatiska matlagningsrecept. Dra nytta av den här funktionen för att spara tid eller för att lära dig snabbare. Tillagningstiden och temperaturen kommer att justeras enligt det valda receptet.

1. Vrid lägesväljaren för att välja AUTO

1. Vrid på värderatten för all välja ett program och tryck sedan på OK

1. Vrid värderatten för att välja en serveringsstorlek. Viktintervallet beror på programmet.

2. Tryck på OK för att börja laga.

OBS

• Vissa av objekten i Auto Cook-program inkluderar förvärmning. För dessa posler visas förvärmningsförloppet. Sätt in maten i ugnen efter förvärmningssignalen. Tryck sedan på Tillagningstid för att starta Auto Cook.
• Mer information finns i Auto Cook-program avsnittet i den här handboken.

Rengöring

Två rengöringslagen är tillgängliga för dig. Denna funktion sparar tid genom att minimera behovet av regelbunden manuell rengöring. Den återstående tiden visas på displayen under denna process.

Funktion Instruktioner
C 1 Ångrengöring Della år		användbart för att rengöra lätt smuts med ånga.
C 2 Pyrolytic *		Pyrolytic har termisk rengöring vid hög temperatur. Det bränner nämligen bort oliga rester för att underlätta manuell rengöring.1 t 50 m (standard inställning) / 2 t 10 m / 2 t 30 m

OBS

Funktionen med en asterisk (*) är endast tillgånglig med tillämpliga modeller.

Ångrengöring

Detta är användbart för att rengöra lätt smuts med ånga. Denna funktion sparar tid genom att minimera behovel av regelbunden manuell rengöring. Den återstående liden visas på displayen under denna process.

1. Häll 400 ml (2/4 pint) vatten på botten av ugnen och stäng ugnsluckan.

1. Vrid lägesväljaren för att välja

1. Vrid på värderatten för att välja C 1 och tryck sedan på OK. Ångrengöring körs under 26 minuter.

1. Anvånd en torr trasa för att rengöra inuti ugnen.

WARNING

Öppna inte dörren förrens cykeln är klar. Vattnet inuti ugnen är mycket varmt och det kan orsaka brånskador.

OBS

• Om ugnen är kraftigt nedsmutsad med felt, till exempel efter stekning eller grillning, rekommenderas att man tar bort hård smuts manuellt med ett rengöringsmedel innan du aktiverar Ångrengöring.
• Lämna ugnsluckan på glänt när cykeln är klar. Detta för att den inre emaljytan ska torka ordentligt.
• Om ugnen är varm inuti aktiveras inte rengöringen. Vänta därför tills ugnen svalnat, och försök igen.
• Håll inte valten på botten med kraft. Gör del försiktigt. Annars rinner valtnet över ur fronten av ugnen.

Pyrolytic

Pyrolytic har termisk rengöring vid hög temperatur. Det bränner nämligen bert oljiga rester för att underlatta manuell rengöring.

OBS

Den pyrolytiska funktionen är endast tillgänglig med tillämpliga modeller.

1. Ta bort alla tillbehör, inklusive sidoskenorna, och torka bort stora bitar av förreningar manuellt inifrån ugnen. Annars kan de orsaka lågor under rengöringscykeln, vilket kan leda till brand.

2. Vrid lägesväljaren för att välja

3. Vrid på värderatten för att välja C 2 och tryck sedan på OK.

1. Vrid på värderatten för att välja en rengöringstid från 3 nivåer: 1 tim 50 min (standardinställning), 2 tim 10 min och 2 tim 30 min.

2. Tryck på OK för att börja rengöringen.

1. När du är klar, vänta tills ugnen svalnat och torka sedan av luckan långs kanterna med en våt trasa.

• Rör inte ugnen eftersom ugnen blir väldigt varm under cykeln.
• För att undvika olyckor, håll barn borta från ugnen.
• När cykeln är klar, stäng inte av medan kylflakten är igång för att kyla ner ugnen.

OBS

• När cykeln startar blir ugnen varm inuti. Dörren kommer då att läsas av säkernetsskål. När cykeln är klar och ugnen svalnar kommer luckan att läsas upp.
• Se till att du tömmer ugnen innan du rengör den. Tillbehör kan deformeras på grund av höga temperaturer inuti ugnen.

Timer

Timern hjälper dig att kontrollera tiden eller drifttiden medan du lagar mat.

1. Tryck på

1. Vrid på värderatten för att ställa in tiden och tryck sedan på OK. Du kan ställa in tiden till max 23 timmar och 59 minuter.

OBS

• När tiden har gått ut piper ugnen med ett blinkande meddelande "0:00" på bildskärmen.
• Du kan ändra timerinställningarna när som helst.

Ljud På/Av

1. Tryck på och håll medtryckt i tre sekunder för att tysta ljudet. 1 börjar blinka.
2. Välj 1 och tryck på OK. Rotera sedan på värderatten för att ställa in den till På och tryck på OK.
3. Upprepa steg 1 och 2, ställ in den till Av och tryck på OK för att aktivera ljudet.

Wi-Fi På/Av

1. Tryck på och håll Hedtryckt i tre sekunder för att aktivera Wi-Fi. 1 börjar blinka.
2. Valj 2 och tryck på OK. Rotera sedan på värderatten för att ställa in den till På och tryck på OK.
3. Upprepa steg 1 och 2, ställ in den till Av och tryck på OK för att inaktivera Wi-Fi.

Smart tillagning

Manuell tillagning

WARNING för akrylamid

Akrylamid, som produceras vid bakning av stärkelsehaltig mat som potatischips, pommes frites och bröd kan orsaka hålsoproblem. Det rekommenderas att tillaga dessa livsmedel vid låga temperaturer och undvika överkokning, hårt knapriga eller bränning.

OBS

• Förvärmning rekommenderas för alla tillagningslägen om inget annat anges i Smart tillagning.
• När du använder Eco Grill, lägg maten i mitten av tillbehörsfacket.

Tillbehörstips

Din ugn levereras med ett annat anlal eller typ av tillbehör. Du kanske noterar att vissa tillbehör saknas i tabellen nedan. Men även om du inte har de exakta tillbehören som anges i denna Smart tillagning kan du följa med på det du redan har och uppnå samma resultat.
- Bakplåten och Universalbrickan är utbytbara.
- När du lagar fet mat rekommenderar vi att du placerar en bricka under gallret för på så sätt samla upp oljerester. Om din ugn är försedd med trådställsinsatsen kan du använda den tillsammans med bricken.
- Om din ugn är försedd med universalbrickan eller den extra djupplåten, eller både och, är det bättre att använda den som är djupare då du lagar fet mat.

Bakning
Vi rekommenderar att förvärma ugnen för bästa resultat.

Mat Tillbehör Nivå			Typ av värmning	Temp. (°C) Tid (min.)
Sockerkaka	Caller.∅ 25-26 cm plåt	2 160-170-35-40
Marmorerad kaka	Trådställ, Gugelhopf-plåt	3 175-185-50-60
Tårta	Caller.∅ 20 cm tårtplåt	3 190-200-50-60
Jästkaka på bricka med frukt och smulor	Universalplåt 2 160-180 40-50
Fruktsmulpaj	Ugnsgaller,22-24 cm ugnsrätt	3 170-180-25-30
Scones Universalplåt	3 180-190 30-35
Lasagne	Ugnsgaller,22-24 cm ugnsrätt	3 190-200-25-30
Maränger Universalplåt	3 80-100 100-150
Sufflé	Ugnsgaller,sufflèbägare	3 170-180-20-25
Äppeltärta Universalplåt	3 150-170 60-70
Hemlagad pizza,1-1,2 kg	Universalplåt 2 190-210 10-15
Fryst smördeg,fylld	Universalplåt 2 180-200 20-25

Smart tillagning

Mat Tillbehör Nivå		Typ avvärmning	Temp. (°C) Tid (min.)
Quiche	Ugnsgaller,22-24 cm ugnsrätt	2 180-190 25-35
Äppelpaj	Ugnsgaller,∅ 20 cm plät	2 160-170 65-75
Kyld pizza Universalplåt 3	180-200	5-10

Rostning

Mat Tillbehör Nivå			Typ avvärmning	Temp. (°C) Tid (min.)
Kött (Nöt/Fläsk/Lamm)
Helstekt ryggbiff avnötkött, 1 kg	Galler +universalplåt	31		160-180	50-70
Urbenad kalvrygg,1,5 kg	Galler +universalplåt	31		160-180	90-120
Fläskstek, 1 kg	Galler +universalplåt	31		200-210	50-60
Kotlettrad av fläsk,1 kg	Galler +universalplåt	31		160-180	100-120
Lammstek med ben,1 kg	Galler +universalplåt	31		170-180	100-120
Fågel (Kyckling/Anka/Kalkon)
Kyckling, hel,1,2 kg *	Galler +universalplåt	31		205	80-100
Kycklingdelar	Galler +universalplåt	31		200-220	25-35

Mat Tillbehör Nivå			Typ av värmning	Temp. (°C) Tid (min.)
Ankbröst	Galler +universalplåt	31		180-200 20-30
Liten kalkon, hel,5 kg	Galler +universalplåt	31		180-200 120-150
Grönsaker
Grönsaker, 0,5kg	Galler +universalplåt	31		220-230 15-20
Bakadepotatishalvor, 0,5kg	Galler +universalplåt	31		200 45-50
Fisk
Fiskfilé, ugnsstekt	Galler +universalplåt	31		200-230 10-15
Ugnstekt fisk	Galler +universalplåt	31		180-200 30-40

* Vänds efter halva tiden

Grillning

Vi rekommenderar att förvärma ugnen i 5-10 minuter med hjälp av large grill-funktionen. Vänds efter halva tiden.

Mat Tillbehör	Nivå		Typ av värmning	Temp. (°C) T	d (min.)
Bröd
Rostat bröd	Galler 5 240-250		(3732)
Rostat bröd med ost	Universalplåt	4	(4618)	200	4-8
Nötkött
Biff	Galler +universalplåt	41	(4467)	230-250 19-20
Hamburgare *	Galler +universalplåt	41	(HC77)	230-250 15-20
Fläsk
Fläskkotletter	Galler +universalplåt	41	(437W)	230-250 20-30
Korv	Galler +universalplåt	41	(524K)	230-250 10-15
Fågel
Kyckling, bröst	Galler +universalplåt	41	(WSHK)	230-240 30-35
Kyckling, klubba	Galler +universalplåt	41	(1733)	230-240 25-35

Fryst färdigmat

Mat Tillbehör	Nivå		Typ av värmning	Temp. (°C) Tid (min.)
Fryst pizza Galler	3 200-220 15-25
Frysta ugnschips Un	iversalplåt 3 220-225 20-25		(8822)
Frysta kroketter Un	iversalplåt 3 220-230 25-30

Förstekning

Detta läge inkluderar en automatisk uppvärmningscykel upp till 220 °C. Övervärmaren och varmluftsfläkten är igång under bryningen av költet. Efter detta steg tillagas malen varsamt med den låga temperaturen i förvalet. Denna process utförs medan de övre och nedre värmarna är i drift. Detta läge är lämpligt för köttstekar och fägel.

Mat Tillbehör Nivå Temp. (°C) Tid (timmår)
Rostbiff Ugnsgaller plusuniversalbricka		31	80-100	3-4
Flåskstek Ugnsgaller plusuniversalbricka		31	80-100	4-5
Lammstek	Ugnsgaller plusuniversalbricka	31	80-100	3-4
Ankbröst	Ugnsgaller plusuniversalbricka	31	80-100	2-3

* Vänd efter 2/3 av tillagningstiden.

Smart tillagning

Ekokonvektion

Detta läge använder det optimerade värmesystemet så att du sparar energi under tillagningen av dina rätter. Tiderna för denna kategori rekommenderas att inte förvärmas före tillagning för att spara mer energi.

Du kan öka eller minska tillagningstiden och/eller temperaturen efter dina önskemål.

Mat	Tillbehör	Nivå	Temp. (°C)	Tid (min.)
Fruktbitar, 0,8-1,2 kg	Galler	2	160-180	40-60
Jacket potatis, 0,4-0,8 kg	Universalplåt	2	190-200	50-70
Korv, 0,3-0,5 kg	Galler + universalplåt	31	160-180	15-25
Frysta ugnschips, 0,3-0,5 kg	Universalplåt	3	180-200	20-30
Frysta potatisklyftor, 0,3-0,5 kg	Universalplåt	3	190-210	20-30
Fiskfilé, bakad, 0,4-0,8 kg	Galler + universalplåt	31	200-220	20-30
Frasiga fiskfiléer, panerade, 0,4-0,8 kg	Galler + universalplåt	31	200-220	20-30
Helstekt ryggbiff av nötkött, 0,8-1,2 kg	Galler + universalplåt	21	180-200	50-70
Stekta grönsaker, 0,4-0,6 kg	Universalplåt	3	200-220	20-30

Auto Cook-program

Följande tabell visar 20 automatiska program för matlagning, stekning och bakning. Den innehåller deras kvantiteter, vikt och lämpliga rekommendationer. Tillagningslägen och tider har förprogrammerats för din bekvämlighet. Du hittar några recept för de automatiska programmen i din instruktionsbok.

Auto Cook program 1 till 8, 18 och 19 inkluderar förvärmning och visar förvärmningsförloppet. Sätt in maten i ugnen efter förvärmningssignalen.

Tryck sedan på Tillagningstid för att starta Auto Cook.

WARNING

Använd alltid ugnsvantar när du tar ut maten.

Kod Mat Vikt (kg) Tillbehör Nivå
A 1 Potatisgratäng		1,0-1,5 Galler	3
		Förbered färskpotatisgratäng i en ugnssäker form. 22-24 cm.Starta programmet, efter att pipljudet för förvärmningen hörs, placera skålen på den mellersta gallerpositionen.
A 2 Grönsaksgratäng		0,8-1,2 Galler	3
		Förbered grönsaksgratäng i en ugnssäker form. 22-24 cm. Starta programmet, efter att pipljudet för förvärmningen hörs, placera skålen på den mellersta gallerpositionen.
A 3 Lasagne		1,0-1,5 Galler	3
		Förbered hemlagad lasagne i 22-24 cm ugnssäker form. Starta programmet, efter att pipljudet för förvärmningen hörs, placera rälten på den mellersta gallerpositionen.
A 4 Äppelpaj		1,2-1,4 Galler	2
		Förbered äppelpaj i en 24-26 cm rund bakform i metall. Starta programmet, ett pipljud låter när förvärmningen är klar, placera formen på den mellersta gallerpositionen.
A 5 Quiche Lorraine		1,2-1,5 Galler	2
		Förbered quichedog, lägg i en rund quicheform med 25 cm diameter. Starta programmet, efter att pipljudet för förvärmningen hörs och placera rätten på den mellersta gallerpositionen.
A 6	Sockerkaka	0,5-0,6 Galler	3
		Förbered degen och håll i den i en rund bakform i svart metall med en diameter på 26 cm. Starta programmet, ett pipljud låter när förvärmningen är klar, placera formen på den mellersta gallerpositionen.
A 7	Marmorerad kaka	0,7-0,8 Galler	2
		Förbered degen och håll i den i en rund gugelhupf- eller bundtform av metall. Starta programmet, ett pipljud låter när förvärmningen är klar, placera formen på den mellersta gallerpositionen.
A 8	Holländsk sockerkakslängd	0,7-0,8 Galler	2
		Förbered degen och håll i den i en rektangular bakform i svart metall (längd 25 cm). Starta programmet, ett pipljud låter när förvärmningen är klar, placera formen på den mellersta gallerpositionen.
A 9 Stek på ryggbiff		0,9-1,1	Galler + universalplåt	2
		1,1-1,3		1
		Krydda nötköttet och låt stå i kylen i 1 timme. Placera ugnsgallret med den tjocka sidan uppåt.
A 10	Örtrostade lammkotletter	0,4-0,6	Galler + universalplåt	4
		0,6-0,8		1
		Marinera lammkolletterna med örter och kryddor och lägg dem på galler.

Kod Mat Vikt (kg) Tillbehör Nivå
A 11 Kyckling, hel		0,9-1,1	Galler +universalplåt	21
		1,1-1,3
		Skölj och rengör kycklingen. Borsta kycklingen med olja och kryddor. Lägg den med bröstsidan nedåt på ugnsgallret och vänd, så fort ugnen piper.
A 12 Kyckling, bröst		0,4-0,6	Galler +universalplåt	41
		0,6-0,8
		Marinera bröst och placera på ugnsgallret.
A 13 Forell		0,3-0,5	Galler +universalplåt	41
		0,5-0,7
		Skölj och rengör fisken och lägg huvud mot stjärten på gallret. Tillsätt citronsaft, salt och kryddor inuti fisken. Skär skinnytan med kniv. Borsta med olja och salt.
A 14 Laxfilé		0,4-0,6	Galler +universalplåt	41
		0,6-0,8
		Skölj och rengör filéer från biffar. Lägg filéerna med skinnsidan uppåt på ugnsgallret.
A 15 Stekta grönsaker		0,4-0,6	Universalplåt 4
		0,6-0,8
		Skölj och förbered skivor av zucchini, äggplanta, paorika, lök och körsbärstomater. Borsta med olivolja, örter och kryddor. Fördela jämnt på plåten.
A 16	Bakade potatishalvor	0,6-0,8	Universalplåt 3
		0,8-1,0
		Skår stora potatisar (vardera 200 g) i halvor på längden. Lägg med snittsidan uppåt på plåten och pensla med olivolja, örter och kryddor.

Smart tillagning

Kod Mat Vikt (kg) Tillbehör		Nivå
A 17	Frysta ugnschips	0,3-0.5	Universalplåt	3
		0,5-0.7
		Fördela frysta ugnschips jämnt på plåten.
A 18	Fryst pizza	0,3-0.6	Galler	3
		0,6-0.9
		Lägg den frysta pizzan mill på ugnsgallret. Starta programmet, efter att pipljudet för förvärmningen hörs, sätt in gallret. Den första inställningen är för tunn italiensk pizza, den andra installningen för tjock pannpizza.
A 19	Hemlagad pizza	0,8-1.0	Universalplåt	2
		1,0-1.2
		Förbered hemlagad pizza med jästdegen och lägg den på brickan. Vikten inkluderar deg och ingredienser såsom sås, grönsaker, skinka och ost. Starta programmet, efter att pipljudet för förvärmningen hörs, sätt in plåten.
A 20	Jästdeg för jäsning	0,5-0.6	Galler	2
		0,7-0.8
		Förbered degen i en skål och täck med plastfolie. Sätt på mitten av gallret. Den första inställningen är för pizza- och kakdeg, den andra installningen för brocdeg.

Testrätter

Enligt standard EN 60350-1

1. Bakning

Rekommendationerna för bakning avser en förvärmd ugn. Använd inte funktionen för snabb förvärmning. Placera alltid plåtarna med den lutande sidan mot luckan.

Mattyp Tillbehör Nivå		Typ av värmning	Temp. (°C)	Tid (min.)
Småkakor Universalplåt 3 165 25-30
	2 165 28-35
	1+4 155 35-40
Mördegskaka Universalplåt och universalplåt	1+4 140 28-35
Fettfri sockerkaka Ugnsgaller + fjäderform för tårtor (mörk yta, ∅ 26 cm)	2 165 30-35
	2 160 30-35
	1+4 155 35-40
Äppelpaj Ugnsgaller + 2 fjäderformar för tårtor *(mörkbelagd. ∅ 20 cm)	1 placerad diagonalt		160 70-80
Universalbricka + Ugnsgaller + 2 fjäderformade för tårtor ** (mörkbelagda, ∅ 20 cm)	1+3 160 80-90

* Oka tillagningsliden med 5 minuter cm du lagar mat i konventionellt läge med en ugnform av glas (0 26 cm).
“Två kakor är arrangerade på gallret längst bak till vänster och längst fram till höger.
*** Två kakor är arrangerade i mitten ovanpå varandra.

2. Grillning

Förvärm den tomma ugnen i 5 minuter med funktionen Stor Grill.

Mattyp Tillbehör Nivå			Typ av värmning	Temp. (°C)	Tid (min.)
Vitt rostat bröd Galler 5 270				(max)	1-2
Biff hamburgare *(12 ea)	Ugnsgaller plus universalbricka (för all fånga upp dropp)	41		270 (max)	1:a 15-182:a 5-8

* Vänd efter 2/3 av tillagningstiden.

1. Rostning

Mattyp Tillbehör Nivå		Typ av värmning	Temp. (°C)	Tid (min.)
Hel kyckling * Ugnsgaller plus universalbricka (för att fånga upp dropo)	31		205 80	-100

* Vänds efter halva tiden.

Anvisningar Skala potatisen och skiva den till 3 mm tjocklek. Gnid in smöret över hela ytan på en gratängform (22-24 cm). Bred ut skivorna på en ren handduk och håll dem täckta med handuken medan du förbereder resten av ingredienserna.

Blanda resten av ingredienserna förutom riven ost i en stor skål och rör om väl. Lägg potatisskivorna i formen lätt överlappande och håll blandningen över potatisen. Fördela den rivna osten över ytan och gräcida. Efter tillagning, servera beströdd med några färska timjanblad.

Grönsaksgratäng

Ingredienser 800 g grönsaker (squash, tomat, lök, morot, paprika, förkokt potatis), 150 ml grädde, 50 g uppvispade hela ägg. 1 msk salt, ört (peppar, persilja eller rosmarin), 150 g riven ost, 3 msk olivolja, nágra timjanblad

Anvisningar Skölj grönsakerna och skiva dem i 3-5 mm skivor. Lägg skivorna i en gratängform (22-24 cm) och håll oljan på grönsakerna. Blanda resten av ingredienserna förutom riven ost och håll detta på grönsakerna. Fördela den rivna osten över ytan och grädda. Efter tillagning, servera bestrött med några färksa timjanblad.

Smart tillagning

Lasagne

Ingredienser 2 msk olivolja, 500 g malet nötkött, 500 ml tomatsås, 100 ml nötköttsbuljong, 150 g torra skivor lasagnes, 1 lök (hackad). 200 riven ost, 1 tsk vardera torkade persiljeblad, oregano, basilika

Anvisningar Förbered tomat- och köttsås Hetta upp oljan i en stekpanna och stek sedan notfärsen och den hackade löken i cirka 10 minuter tills den fått färg överallt. Häll över tomatäs och köttbuljong och tillsätt de torkade örterna. Koka upp och låt sedan sjuda i 30 min. Koka lasagneplattorna enligt anvisningarna på förpackningen. Lågg på lasagneplattorna, költsäsen och osten, varv på varv. Strö sedan jämnt med resterande ost ovanpå. Sätt in i ugnen.

Äppelpaj

Ingredienser • Pajskal: 275 g mjöl, 12 matsked salt, 125 g florsocker, 8 g vaniljsocker, 175 g kallt smör. 1 ägg (vispat)

- Fyllning: 750 g fasta hela äpplen, 1 msk citronsaft, 40 g socker, ^1/2 msk kanel, 50 g russin utan kärnor, 2 msk ströbröd

Anvisningar Sikta mjölet med saltet ovanför en stor skål. Sikta florsockret tillsammans med vanlijsocket. Skår smöret med två knivar genom mjölet till små tärningar. Tillsätt ^3/4 av det vispade ägget. Knåda alla ingredienser i matberedaren tills en smulig massa uppstår. Forma degen till en boll med händerna. Slå in den i plastfolie och låt den stå kallt i ca 30 min. Smörj den isärtagbara ugnformen (24-26 cm diameter) och pudra ytan med mjöl. Kavla ut ^3/4 av degen till 5 mm tjocklek. Lägg i formen (botten och sidor).

Skala och ta ur äpplena. Skår dem i tärningar på ca 34 × 34 cm. Droppa på citronsaft på applebitarna och blanda väl. Skölj vinbär och russin väl och låt dem torka. Tillsätt socker, kanel, russin och vinbår. Blanda väl och strö bollen av degen med ströbröd. Tryck lätt.

Kavla ut resten av degen. Skär degen i smala remsor och lägg dem i kors på fyllningen. Borsta pajen jämnt med resten av ågget.

Quiche Lorraine

Ingredienser • Pajskal: 200 g vanligt mjöl, 80 g smör, 1 ägg • Fyllning: 75 g fettfritt bacon i tärningar, 125 ml grädde, 125 g crème fraiche, 2 ägg, vispad, 100 g riven ost från Schweiz, salt och peppar

Anvisningar Lägg mjöl, smör och ägg i en skål och blanda till en mjuk deg och låt den sedan vila i kylen i 30 min. Kavla ut degen och lägg i den smorda keramikformen för quiche (25 cm diameter). Hacka håll i botten med en gaffel. Blanda ägg, grädde, crème fraiche, ost, salt och peppar. Häll den på degen precis före gräddning.

Fruktsmulpaj

Ingredienser • Fyllning: 200 g mjöl, 100 g smör, 100 g socker, 2 g salt, 2 g kanelpulver • Frukt: 600 g blandad frukt

Anvisningar Blanda alla ingredienser till smulfyllning. Lågg på fruktblandningen i en ugnform ovanpå smulorna.

Hemlagad pizza

Ingredienser • Pizzadeg: 300 g mjöl, 7 g torkad jäst, 1 msk olivolja, 200 ml varmt vatten, 1 msk socker och salt • Fyllning: 400 g skivade grönsaker (aubergine, zucchini, lök, tomal), 100 g skinka eller bacon (hackad), 100 g riven ost

Anvisningar Lägg mjöl, jäst, olja, salt, socker och varmt vatten i en skål och blanda till en fuktlig deg. Knåda i mixer eller för hand ca 5-10 min. Täck med lock och ställ in i ugnen i 30 minuter vid 35 °C för att jäsa. Kavla ut degen på mjölat underlag till en rektangel och lägg på plåten eller pizzaplåten. Bred ut tomatpurén på degen och lägg på skinka, svamp, oliv och tomat. Strö jämnt med ost ovanpå och grädda.

Stek på ryggbiff

Ingredienser 1 kg oxfilé, 5 g salt, 1 g peppar, 3 g vardera rosmarin, timjan

Anvisningar Krydda köttet med salt, peppar och rosmarin och låt stå i kylen i 1 timme. Lägg den på gallret. Sätt i ugnen och grädda.

Örtrostade lammkotletter

Ingredienser 1 kg lammkotletter (6 stycken), 4 stora vitlöksklyftor (pressade), 1 msk färsk timjan (krossad), 1 msk färsk rosmarin (krossad), 2 msk salt, 2 msk olivolja

Anvisningar Blanda salt, vitlök, örter och olja och tillsätt lammet. Vänd i blandningen och låt stå i rumstemperatur i minst 30 min till 1 timme.

Underhåll

Revbenspjäll

Ingredienser 2 rack revbensspjäll, 1 msk svartpepparkorn, 3 lagerblad, 1 lök (hackad), 3 vitlökskyftor (hackad), 85 g farinsocker, 3 msk Worcestershiresås, 2 msk tomatpuré, 2 msk olivolja

Anvisningar Gör en grillsås. Hetta upp i stekpanna och tillsätt löken. Sautera och tillsätt övriga ingredienser. Stek och sänk värmen och låt sjuda i 30 minuter tills den tjocknat. Marinera revbenspjällen med grillsåsen minst 30 min till 1 h.

Rengöring

WARNING

• Se till att ugnen och dess tillbehör har svalnat före rengöringen.
• Använd inte slipande rengöringsmedel, hårda borstar, skursvampar eller trasor, stålull, knivar eller andra slipande material.

Ugnens insida

• För rengöring av ugnen invändigt, använd en ren trasa och ett mitt rengöringsmedel eller varmt vatten med diskmedel.
  • Rengör inte luckans tätning för hand.
• För att undvika skador på de emaljerade ugnsytorna, använd endast vanliga ugnsrengöringsmedel.
• För att ta bort envis smuts, använd ett speciellt ugnsrengöringsmedel.
• Når temperaturen på kokutrymmet ökar vid en inledande period kan du upptäcka några fläckar på dörrens inre glas. Om detta händer, stäng av ugnen och vanta tilis den svalnat igen. Använd sedan hushållspapper eller neutrall tvåttmedel med en ren trasa för all torka rent det inre glaset.

Ugnens utsida

För att rengöra utsidan av ugnen som ugnsluckan, handtaget och displayen, använd en ren trasa och ett mitt rengöringsmedel eller varmt vatten med diskmedel och torka med hushällspapper eller torr handduk.

Fett och smuts kan finnas kvar, speciellt runt handtaget på grund av den heta luften som kommer inifrån. Det rekommenderas att rengöra handtaget efter varje användning.

Tillbehör

Tvätta tillbehören efter varje användning och torka dem med en kökshandduk. För att ta bort envisa föroreningar, blötlägg de använda tillbehören i varmt vatten med diskmedel i cirka 30 minuter innan du tvättar dem.

Katalytisk emaljyta (endast tillämpliga modeller)

De avtagbara delarna är belagda med mörkgrå katalytisk cmalj. De kan smutsas ned med olja och fett som stänks av den cirkulerande luften vid konvektionsuppvarmning. Dessa föroreningar brinner dock bort vid ugnstemperaturer på 200 °C eller högre.

1. Ta bort samtliga tillbehör från insidan av ugnen.
2. Rengör insidan av ugnen.
3. Välj konvektionsläge med maxtemperatur och kör cykeln i en timme.

Lucka

Ta inte bort luckan annat än i rengöringssyfte. Följ dessa instruktioner för att ta bort luckan för rengöring.

WARNING

Ugnsluckan är tung.

1. Öppna dörren och fäll upp klämmorna vid båda gångjärnen.

1. Stång luckan ca 70°. Håll ugnsluckan i sidorna med båda hånderna och lyft och dra uppåt tills gångjärnen tas bort.
2. Rengör luckan med vatten med diskmedel och en ren trasa.

1. Når du år klar följer du steg 1 till 2 ovan i omvänd ordning för att sätta tillbaka luckan. Se till att klämmorna har hakat i på båda sidorna.

Luckans fönster

Beroende på modell är ugnsluckan utrustad med 3-4 glasskivor placerade mot varandra. Ta inte bort luckan annat än i rengöringssyfte. Följ dessa instruktioner för att ta bort luckans fönster för rengöring.

1. Använd en skruvmejsel för att ta bort skruvarna på vänster och höger sida.

1. Lossa skydden i pilens riktningar
2. Ta bort den första skivan från luckan.

Underhåll

1. Ta bort den andra skivan från luckan i pilens riktning.
2. Rengör glaset med tvålvatten och en ren trasa.

1. Når du är klar, sätt tillbaka skivorna enligt följande:

- Sätt in skiva 2 mellan stödklämman 1 och 2 och skiva 1 i stödklämman 3 i denna ordningsföljd.

01 Stöcklämma 1
02 Stödklämma 2
03 Stödklämma 3

1. Kontrollera om glasgummin passar in i och fäst glasskivan ordentligt.
2. Följ steg 1-2 ovan i omvänd ordning för att återinstallera dörren.

Vattenuppsamlare

Se till att du sätter tillbaka glasskivorna ordentligt för att förhindra värmeläckor.

Vattenupsamlaren samlar inte bara upp överskottsfukt från matlagning utan även matrester. Töm och rengör vattenupsamlaren regelbundet.

WARNING

Kontakta oss på ett lokalt Samsung-servicecenter om du stöter på en vattenläcka från vattenuppsamlaren.

Sidoskenor (endast tillämpliga modeller)

1. Tryck på den övre linjen på den vänstra sidoskenan och sänk den med cirka 45°.

1. Dra bort den nedre linjen på den vänstra sidoskenan.
2. Ta bort den högra sidoskenan på samma sätt.
3. Rengör båda sidoskenorna.
4. Nar du år klar följer du steg 1 till 2 ovan i omvänd ordning för att sätta tillbaka sidoskenorna.

OBS

Ugnen fungera även utan sidoskenor och ställningar på plats.

Utbyten

Glödlampor

1. Ta bort skyddsglaset genom all vrida motsols.
2. Byt ut ugnslampan.
3. Rengör skyddsglaset.
4. Når du år klar, följ steg 1 ovan i omvänd ordning för att sätta tillbaka glaslocket.

WARNING

• Innan du byter en glödlampa, stäng av ugnen och dra ur nätsladden.
• Använd endast 25-40 W/220-240 V, 300 °C värmebeständiga glödlampor. Du kan köpa godkända glödlampor på ett lokalt Samsung-servicecenter.
• Använd alltid en torr trasa när du hanterar en halogenlampa. Detta för att förhindra att glödlampan får fingeravtryck eller svett, vilket resulterar i en förkortad livscykel.

Problemlösning

Kontrollpunkter
Om du stöter på problem med ugnen, kontrollera först tabellen nedan nedan och prova förslagen. Om problemet kvarstår, kontakta ett lokalt Samsung-servicecenter.

Problem Orsak Åtgård
Knapparna kan inte tryckas in ordentligt.	• Om det finns främmande ämnen mellan knapparna	• Ta bort de främmande ämnena och försök igen.
	• Pekskärmsmodell: om det finns fukt på utsidan	• Ta bort fukten och försök igen.
	• Om låsfunktionen är aktiverad •	Se efter om låsfunktionen är aktiverad.
Tiden visas inte. • Om ingen ström tillförs • Se efter om det finns strömtillförsel.
Ugnen fungerar inte. • Om ingen ström tillförs • Se efter om det finns strömtillförsel.
Ugnen stannar under arbete.	• Om den har kopplats ur väggkontakten	• Återanslut strömmen.
Strömmen bryts under arbete.	• Om kontinuerlig tillagning tar lång tid	• Efter lång tids tillagning, låt ugnen svaina.
	• Om kylfläkten inte fungerar • Lysna efter kylfläktens ljud.
	• Om ugnen har installerats på en plats med otillräcklig ventilation	• Se till att de avstånd som anges i produktinstallationsguiden följs.
	• Vid användning av flera nätkontakler i samma uttag	• Använd en enda kontakt.
Det kommer ingen ström till ugnen.	• Om ingen ström tillförs • Se efter om det finns strömtillförsel.

Problem Orsak Åtgård
Ugnens utsida är alltför het under användning.	• Om ugnen har installerats på en piats med otillräcklig ventilation	• Se till all de avständ som anges i produktinstallationsguiden följs.
Luckan kan inte öppnas ordentligt.	• Om det finns matrester fast mellan luckan och ugnens insida	• Rengör ordentligt och öppna luckan igen.
Ljuset inuti ugnen är svagt eller slås inte på.	• Om lampas slås på och sedan av	• Lampan slås av automatiskt efter viss tid för att spara ström. Du kan slå på den igen genom att trycka på ljustknappen.
	• Om lampan har täckts av främmande ämnen under tillagningen	• Rengör ugnens insida och försök igen.
Ugnen ger elstöt. • Om strömmen inte är ordentligt jordad• Om du använder ett ojordat uttag		• Se efter om uttaget är ordentligt jordat.
Vatten droppar. • Det kan finnas vatten eller ånga i vissa fall, beroende på maten. Detta är inte ett produktfel.		• Låt ugnen torka och torka sedan med en torr diskhandduk.
Anga kommer ut ur en spricka i luckan.
Vatten finns kvar i ugnen.
Ljusstyrkan inuti ugnen varierar.	• Ljusstyrkan varierar beroende på variationer i eleffekten.	• Variationer i eleffekten under matlagning är inte produktfel, så det finns inte anledning till oro.
Matlagningen är avslutad, men kylfläkten går fortfarande.	• Fläkten går viss tid för att ventilera ugnens insida.	• Detta är inte ett produktfel, så det finns ingen anledning till oro.
Ugnen värmer inte. • Om luckan är öppen • Stäng luckan och starta på nytt.
Rök kommer ut under användning.	• I början av användningen • Rök kan komma från värmeelementet i början av användningen. Detta är inte ett produktfel och om du använder ugnen 2-3 gånger borde det upphöra.
Det luktar bränt eller plast vid användning av ugnen.	• Om plast- eller andra kärl används som inte är värmetåliga	• Låt ugnen svalna tillräckligt och ta bort malen.
		• Använd glaskärl som passar för höga temperaturer.

Problem Orsak Åtgård
Ugnen tillagar inte maten ordentligt.	• Ugnsluckan öppnas ofta under tillagning	• Oppna inte luckan ofta om du inte lagar saker som måste vändas. Om du ofta öppnar luckan kommer innertemperaturen att bli lägre och detta kan påverka resultatet av din matlagning.
Ångrengöring fungerar inte.	• Detta beror på att temperaturen är för hög.	• Låt ugnen svalna och använd sedan.
Enkelt tillagningsläge fungerar inte.	• Om avdelaren är kvar i ugnen.	• Ta ut avdelaren och använd.

Problemlösning

Informationskoder

Om ugnen inte fungerar kan du se en informationskod på displayen. Kontrollera tabellen nedan och prova förslagen.

Kod Betydelse Åtgård
C-d1 Luckproblem		Stäng av ugnen och starta om sedan.Om problemet kvarstår, stäng av allström i 30 sekunder eller mer ochanslut sedan igen. Om problemetinte kan åtgårdas, kontakta etservicecenter.
C-20	Sensorproblem
C-21
C-22
C-23
C-F1	Förekommer endast under EEPROM Read/Write
C-F0	Om det inte finns någon kommunikationmellan huvudkretskortet ochdelkretskortet
C-F2	Uppstår när ett kommunikationsproblemupprätthålls mellan Touch IC <-> Maineller Sub micom	Stäng av ugnen och starta om sedan.Om problemet kvarstår, stäng av allström i 30 sekunder eller mer ochanslut sedan igen. Om problemetinte kan åtgårdas, kontakta etservicecenter.
C-d0	KnapproblemUppstår när en knapp trycks ned och hållsintryckt under en viss tid.	Rengör knapparna och se till attdet inte finns vatten på/runt dem.Stäng av ugnen och försök igen. Omproblemet kvarstår, kontakta etslokalt Samsung-servicecenter.

Kod Betydelse Åtgård
S-01	SäkerhetsavstängningUgnen har fortsatt att arbeta vid en inställd temperatur under en längre tid.Under 100 °C - 16 timmarFrån 105 °C till 240 °C - 8 timmarFrån 245 °C till Max - 4 timmar	Detta är inte ett systemfel. Stäng av ugnen och ta bort maten. Försök sedan manuellt.

Tekniska specifikationer

SAMSUNG stråvar efter att hela tiden förbättra sina produkter. Såväl designspecifikationerna som dessa bruksanvisningar kan ändras utan föregående meddelande.

Anslutningsspänning 230-240 V		-50 Hz
Maximal ansluten belastning 3500-3850 W
Mätt(B x H x D)	Huvudenhet 595 x 596 x 570 mm
	Inbyggd 560 x 579 x 549 mm
Volym 76 liter

* Den här produkten innehåller en ljuskälla med energieffektivitetsklass .

Bilaga

Produktblad

SAMSUNG SAMSUNG
Modellbeteckning	NV7B411****, NV7B412****, NV7B413****, NV7B414****, NV7B415****, NV7B411**C*, NV7B412**C*, NV7B414**C*
Verkningsgradsindex per utrymme (EEI cavity) 8	1,6
Verkningsgradsklass per utrymme A+
Energiförbrukning (elektricitet) som krävs för att värma upp en standardiserad belastning i ett hålrum i en elektriskt uppvärmd ugn under en cykel i konventionellt läge per hålighet (elektrisk slutenergi) (EC elektrisk ugn)	1,05 kWh/cykel
Energiförbrukning som krävs för att värma upp en standardiserad belastning i ett hålrum i en elektriskt uppvärmd ugn under en cykel i fläktforcerat läge per hålighet (elektrisk slutenergi) (EC elektrisk ugn)	0,71 kWh/cykel
Antal utrymmen 1
Värmekälla per kavitet (el eller gas) El
Volym per utrymme 76 l
Ugnstyp inbyggd
Maskinens massa	NV7B411****: 31,7 kgNV7B412****: 31,7 kgNV7B413****: 36,7 kgNV7B414****: 31,7 kgNV7B415****: 36,7 kg	NV7B411**C*: 33,7 kgNV7B412**C*: 33,7 kgNV7B414**C*: 33,7 kg

Data fastställda enligt standarden EN 60350-1, EN 50564, kommissionens förordningar (EU) nr 65/2014 och (EU) nr 66/2014 och förordning (EG) nr 1275/2008.

Bilaga

Total standby-strömförbrukning (W)(Alla nätverksportar är "på"-tillstånd)		1,9 W
Tidsperiod för energihanteringen (minst)		20 min.
Wi-Fi Strömförbrukning i standbyläge (W) 1,9 W
		Tidsperiod för energihanteringen (minst) 20 min.
Standbyläge Energiätgång 1,0 W
		Tidsperiod för energihanteringen (minst) 30 min.

Energispartips

• Under tillagningen ska ugnsluckan förbli stängd förutom när maten vänds. Öppna inte luckan ofta under tillagningen för att hålla ugnstemperaturen och spara energi.
• Planera användningen av ugnen för att undvika att stänga av ugnen mellan tillagning av en och nästa rätt för att spara energi och minska tiden för återuppvärmning av ugnen.
• Om tillagningstiden är mer än 30 minuter kan ugnen stängas av 5-10 minuter innan tillagningstiden är slut för att spara energi. Den reslerande värmen kommer att slutföra tillagningsprocessen.
• Om möjligt tillaga mer än en maträtt åt gången.

OBS

Härmed intygar Samsung att denna strålningsutrustning är i överensstämmelse med direktiv 2014/53/EU och med relevanta lagstadgade krav i Storbritannien. Den fullständiga texten till EU-försäkran om överensstämmelse och Storbritanniens försäkran om överensstämmelse finns på följande internetadress: Den officiella deklarationen om överensstämmelse finns på http://www.samsung.com. gå till Support > Sök produktsupport och ange modelnamnet.

	Frekvensomfäng Sändareffekt (Max)
Wi-Fi 24	1.2-2472 MHz 20 dBm
Bluetooth 2	402-2480 MHz 10 dBm

Meddelande om öppen källkod

Programvaran som ingår i denna produkt innehåller programvara med öppen källkod. Följande URL http://opensource.samsung.com/opensource/SMART_TP1_0/seq/0 leder till öppen källkodslicensinformation som är relaterad till denna produkt.

1. Tryk på OK for at starte tilberedning. Ovnen afslutter tilberedningen med en melodi, när kodels indre temperatur när den indstillede temperatur.

ADVARSEL på akrylamid

* Vendes efter halv tid.

Grillning
Vi anbefaler at forvarme ovnen i 5-10 minutter med stor grilltilstand. Vendes efter halv tid.

Mad Tilbehør Niveau			Type af opvarmning	Temp. (°C) Tid (min.)
Brød
Toast	Rist	5 240
Ostetoast	Universal bagepade	4 200		4-8
Oksekød
Steak *	Rist - Universal bagepade	41		230-250 15-20
Burgere *	Rist - Universal bagepade	41		230-250 15-20
Svinekød
Svinekoteletter	Rist - Universal bagepade	41		230-250 20-30
Pølser	Rist - Universal bagepade	41		230-250 10-15
Fjerkræ
Kylling, bryst	Rist + Universal bagepade	41		230-240 30-35
Kylling, underlår	Rist - Universal bagepade	41		230-240 25-35

Frosne færdigretter

Mad Tilbehør Niveau		Type af opvarming	Temp. (°C) Tid (min.)
Frossen pizza	Rist	3 200-229,15-25
Frosne ovnchips	Universalbageplace	3 220-229,20-25
Frosne kroketter	Universalbageplace	3 220-239,25-30

Forstegning

* Vendes efter halv tid.

Tilberedningsmoduser (Grill) 18

For a stoppe tilberedningen 20

Spesialfunksjon 20

Naturlig damp 21

Automatisk tilberedning 22

Rengjøring 22

Tidtaker 24

Lyd på/av 24

Wi-Fi på/av 24

Smart matlaging 25

Manuell matlaging 25

Programmer for automatisk tilberedning 28

Testretter 30

Tilberedningsmoduser (Grill)

Tilberedningsmoduser (Grill)

1. Trykk OK for å starte tilberedningen. Ovnen fullferer tilberedningen med en melodi när den interne temperaturen i kjøttet när den innstilte temperaturen.

ADVARSEL om akrylamid

1. Selt inn dampbrellet i bunnen av hulrommel.
2. Formen må bare fylles med 250 ml vann när ovnen er kald.

• Når tiden har gått, piper ovnen og "0:00" blinker på skjermen.
• Du kan när som helst endre tidtakerinnstillingene.

Lyd på/av

* Vend när halve tiden er gått.
