BRUKSANVISNING BBQ Cooler Black S-R CASO

67.2 Orsaker och åtgärdande av störningar ............................................................... 108

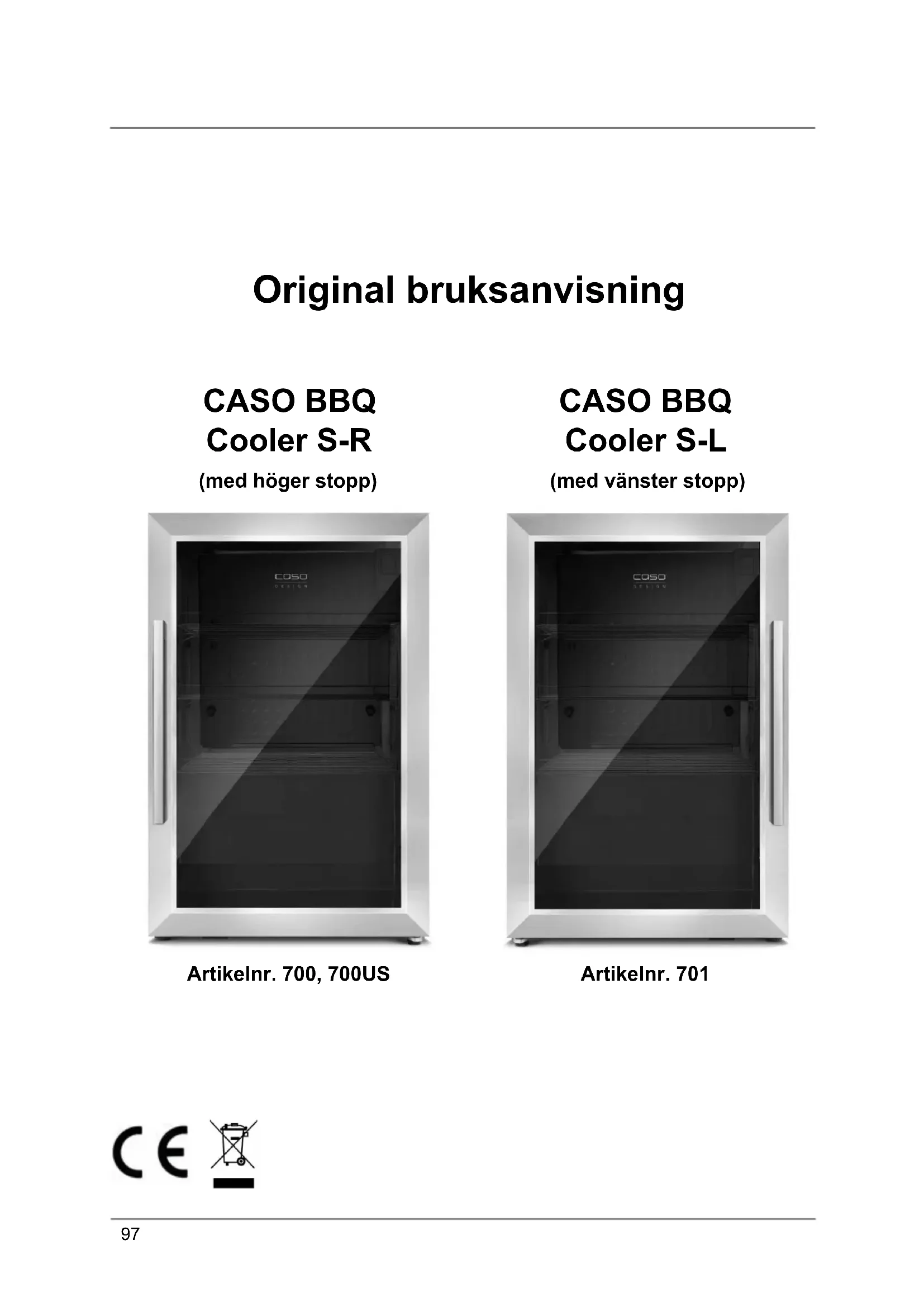

Original bruksanvisning CASO BBQ Cooler S-R (med höger stopp) Artikelnr. 700, 700US

CASO BBQ Cooler S-L (med vänster stopp) Artikelnr. 70198 61 Original bruksanvisning: Allmänt Läs informationen i denna text, så att du snabbt lär känna din apparat och kan utnyttja dess funktioner i full utsträckning. Du kommer att ha nytta av din apparat under många år, om du hanterar och sköter den på rätt sätt. Vi önskar mycket nöje vid användningen.

61.1 Information om denna bruksanvisning

Denna bruksanvisning utgör en del av Barbecue Cooler (här nedan kallad apparaten) och ger dig viktiga anvisningar för drift, säkerhet, avsedd användning och skötsel av apparaten. Bruksanvisningen måste alltid finnas till hands vid apparaten och ska läsas och tillämpas av alla som arbetar med: idrifttagning, manövrering, åtgärdande av störningar och/eller rengöring av apparaten. Förvara denna bruksanvisning väl och lämna den vidare till nästa ägare tillsammans med apparaten.

I denna bruksanvisning används följande varningstexter: FARA En varningstext i denna riskklass, markerar en hotande farlig situation. Om den farliga situationen inte undviks, leder denna till dödsfall eller svåra personskador. ► Anvisningarna under denna varningstext måste följas, för att undvika faran för dödsfall eller allvarliga personskador. VARNING En varningstext i denna riskklass, markerar en eventuellt farlig situation. Om den farliga situationen inte undviks, kan den leda till allvarliga skador. ► Anvisningarna under denna varningstext måste följas, för att undvika personskador. FÖRSIKTIGHET En varningstext i denna riskklass, markerar en eventuellt farlig situation. Om den farliga situationen inte undviks, kan den leda till lätta eller medelsvåra skador. ► Anvisningarna under denna varningstext måste följas, för att undvika personskador. OBS En OBS-text ger ytterligare information, som underlättar arbetet med apparaten.99

61.3 Ansvarsbegränsning

All teknisk information i denna bruksanvisning, liksom data och anvisningar för installation, drift och skötsel svarar mot aktuell nivå vid pressläggningen och lämnas mot bakgrund av våra hittillsvarande erfarenheter och kunskaper. Inga anspråk kan ställas med anledning av uppgifterna, bilderna och beskrivningarna i denna anvisning. Tillverkaren påtar sig inget ansvar för skador till följd av:

• att anvisningarna inte följs att användning sker på icke avsett sätt

• icke fackmässiga reparationer

• tekniska förändringar, modifieringar av apparaten

• användning av otillåtna reservdelar Modifieringar av apparaten rekommenderas inte och omfattas inte av garantin. Översättningar görs i god tro. Vi tar inget ansvar för översättningsfel, även när översättningen är gjord av oss eller för vår räkning. Bindande återstår bara den tyska originaltexten.

61.4 Upphovsmannarättsskydd

Denna dokumentation är upphovsmannarättsligt skyddad. Alla rättigheter, även avseende fotomekanisk reproduktion, mångfaldigande och spridning via speciella metoder (t.ex. databearbetning, datamedium och datanät), även delvis, är förbehållna CASO GmbH. Översättningar görs i god tro. Vi tar inget ansvar för översättningsfel, även när översättningen är gjord av oss eller för vår räkning. Bindande återstår bara den tyska originaltexten. 62 Säkerhet I detta avsnitt får du viktiga säkerhetsanvisningar för arbetet med apparaten. Denna apparat svarar mot föreskrivna säkerhetsbestämmelser. En felaktig användning kan emellertid leda till person- och egendomsskador.

62.1 Avsedd användning

Denna enhet är avsedd för hushållsbruk (inomhus och på skyddade ytor utomhus) och för liknande användningsområden, som t.ex.

• personalkök i butiker, kontor och andra arbetsområden;

• inom lantbruk och för gäster i hotell, motell och andra boenden;

• ställen med bed and breakfast;

• inom catering och liknande storskalig användning inom handeln. Vänligen beakta påverkan från ljus- och solstrålning (se kapitel ”Uppställning”). Enheten motsvarar kapslingsklass IPX4 och är skyddad mot sprutvatten. Enheten lämpar sig inte för frysning av livsmedel. All annan eller därutöver gående användning räknas som inte avsedd. VARNING Fara genom icke avsedd användning! Apparaten kan ge upphov till fara i samband med icke avsedd användning och/eller annat bruk.100 VARNING ► Apparaten får uteslutande användas på avsett sätt. ► De i denna bruksanvisning beskrivna metoderna ska följas. Anspråk av alla former på grund av skador till följd av icke avsedd användning är uteslutna. Enbart användaren står då ensam för risken.

62.2 Allmänna säkerhetsanvisningar

OBS För säkert arbete med apparaten ska nedanstående allmänna säkerhetsanvisningar följas: ► Kontrollera apparaten före användning med avseende på utifrån synliga skador. Ta inte en skadad apparat i drift. ► Om elanslutningskabeln till denna enhet skadas måste den bytas ut av tillverkaren resp. tillverkarens kundtjänst eller en liknande kvalificerad person för att undvika faror. ► Denna enhet får användas av personer med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap om de är under tillsyn eller har instruerats avseende den säkra hanteringen av enheten och förstått de därmed inneboende farorna. ► Rengöring och skötsel från användarens sida får inte utföras av barn. Barn får inte leka med apparaten. ► Apparaten och dess nätkabel måste hållas på avstånd från barn yngre än 8 år. ► Genomför inga förändringar på enheten eller på elkabeln. Låt endast en fackverkstad genomföra reparationer, eftersom osakkunnigt reparerade enheter kan utgöra faror för användaren. Observera även de bifogade garantivillkoren. ► Defekta komponenter får enbart bytas ut mot originalreservdelar. Enbart med sådana delar, garanteras att säkerhetskraven uppfylls.101 OBS ► Vid installation av aggregatet måste aggregatets dimensioner (se illustration: Dimensionering) och ett tillräckligt luftflöde iakttas. ► Eluttaget ska vara fritt åtkomligt ifall enheten måste snabbt kopplas loss från elnätet. ► För att undvika förorening av livsmedel, vänligen beakta följande anvisningar:

• Om dörren står öppen en längre tid kan temperaturen stiga avsevärt i de olika facken i enheten.

• Utför en regelbunden rengöring av de ytor som kan komma i kontakt med livsmedel och de tillgängliga avloppssystemen.

• Förvara råvaror som kött och fisk i lämpliga behållare i kylskåp.

• Om kyl-/frysenheten ska stå tom en längre tid ska du stänga av enheten, avfrosta och rengöra den samt låta dörren stå öppen för att undvika mögelbildning. ► Använd enheten endast så som beskrivs i bruksanvisningen för att undvika möjliga skador om enheten används felaktigt. ► Använd inte enheten utan uppsyn. ► Använd inte enheten:

• om själva enheten eller komponenter är skadade,

• om elkabeln eller stickkontakten är skadad,

• om enheten har fallit ned. ► Linda ut elkabeln fullständigt innan du använder enheten. Se då till att elkabeln inte skadas på grund av vassa kanter eller heta föremål. ► Använd enheten endast med originaltillbehör.102

grund av brännbart material FARA Om enheten inte används på rätt sätt, föreligger fara för brand eller explosion genom antändning av innehållet. Tänk på följande säkerhetsanvisningar för att undvika brandfara: Varning: Brandfara / risk på grund av brännbart material ► Lagra aldrig explosiva ämnen i denna enhet, så som t.ex. aerosolbehållare resp. sprejburkar med brandfarlig drivgas. ► Drivmedlet inne i apparaten är brännbart. ► Kylkretsen av enheten får inte skadas. ► Använd inte elektriska apparater inuti apparaten. ► Rengör aldrig enheten och dess delar med lättantändliga vätskor. De gaser som då bildas, kan utgöra en brandfara eller explodera. ► Lagra eller använd inte bensin eller andra brandfarliga gaser och vätskor i närheten av denna eller andra apparater. Gaserna kan utgöra en brandfara eller explodera. ► Förvara inga explosiva ämnen som sprejburkar med brännbar drivgas i denna enhet. ► Skada inte kylcirkulationssystemet. ► Använd inga mekaniska anordningar eller andra medel för att påskynda avfrostningen.103

62.3.2 Fara genom elektrisk ström

FARA Livsfara genom elektrisk ström! Vid kontakt med spänningsförande ledningar eller komponenter föreligger livsfara! Följ nedanstående säkerhetsanvisningar för att undvika risker orsakade av elektrisk ström: ► Kör inte denna apparat, om dess elkabel eller väggkontakt är skadad, om den inte fungerar på föreskrivet sätt eller om den har tappats eller skadats. Om strömkabeln eller väggkontakten har skadats, måste den bytas ut av tillverkaren eller dennes serviceombud, för att undvika faror. ► Apparatens hölje får under inga omständigheter öppnas. Om spänningsförande anslutningar vidrörs och den elektriska och mekaniska konstruktionen förändras, föreligger risk för elektriska stötar. Därutöver kan funktionsstörningar uppkomma i apparaten. 63 Idrifttagning I detta avsnitt finns viktiga anvisningar för idrifttagning av apparaten. Följ anvisningarna för att undvika risker och skador.

63.1 Säkerhetsanvisningar

VARNING ► Förpackningsmaterialen är inga leksaker. Risk för kvävning. ► Till följd av enhetens höga vikt, ska såväl transport som uppackning och uppställning utföras av två personer.

63.2 Leveransomfattning och transportinspektion

Barbecue Cooler levereras som standard med följande komponenter:

• Barbecue Cooler 3 förvaringshyllor

• Bruksanvisning med handtag och skruvar till handtaget OBS ► Kontrollera att leveransen är komplett och med avseende på synliga skador. ► Rapportera omedelbart ofullständig leverans eller skador till följd av bristfällig förpackning eller genom transporten till speditören, försäkringsbolaget och leverantören.104

Tillvägagångssätt för uppackning av enheten:

• Ta ut enheten ur kartongen och avlägsna såväl inre som yttre emballagematerial.

• Kylskåpet får enbart transporteras upprättstående.

• Rengör enheten invändigt med ljummet vatten och en mjuk trasa. Anslut enheten till elnätet efter minst 24 timmar och sätt på den. OBS ► Avlägsna skyddsfolien alldeles innan enheten ställs upp på användningsplatsen, för att undvika repor och smuts.

63.4 Avfallshantering av emballaget

Emballaget skyddar apparaten mot transportskador. Förpackningsmaterialen har valts efter miljövänliga och avfallshanteringstekniska aspekter och är därför återvinningsbara. Återvinning av förpackningen i materialkretsloppet sparar råmaterial och minskar avfallsberget. Lämna förpackningsmaterial som inte längre behövs till ett uppsamlingsställe på din ort. OBS ► Behåll om möjligt originalförpackningen under apparatens garantitid, för att vid ett garantifall på föreskrivet sätt åter kunna förpacka apparaten.

Krav på uppställningsplatsen För säker och felfri drift av enheten, måste uppställningsplatsen uppfylla följande förutsättningar:

• Placera enheten på ett plant, vågrätt golv, som är tillräckligt bärande även när kylskåpet är fullt.

• Installera inte enheten på en plats med direkt solljus eller i närhetetn av värmekällor (spis, värmeelement, uppvärmningsenheter, osv.). Direkt solljus och värmekällor kan påverka energiförbrukningen och kyleffekten negativt.

• Denna kylenhet är avsedd för användning i omgivningstemperaturer mellan 16-38 °C

• Enheten lämpar sig för användning inomhus och (skyddat!) utomhus. Ställ inte enheten i en våt eller mycket fuktig omgivning.Skydda enheten mot väder och frost.

• Enheten kräver tillräckligt luftflöde för korrekt drift.

• VARNING: Stäng inte ventilationsöppningarna i apparathuset.

• Eluttaget måste vara lätt åtkomligt, så att det i en nödsituation går lätt att dra ur nätsladden.

• Uppställning av enheten på icke-stationära uppställningsplatser (t.ex. fartyg) får enbart utföras av fackföretag/fackpersonal, om de säkerställer förutsättningar för säkerhetsmässigt korrekt användning av denna apparat.

• Tänk på energiförbrukningen och se noga till att enhets dörr är ordentligt stängd när enheten är i drift.

• Den går att montera in i ett friluftskök om villkoren för uppställningsplatsen är uppfyllda.105

Enheten levereras med tre långa fötter och en kort fot. Rikta fötterna så att enheten är jämn och inte lutar.

63.5.3 Montering av handtaget

Tänk på att det medlevererade handtaget, måste monteras på enheten innan den används för första gången. Skjut tätningsgummit på dörrens baksida åt sidan, för att frilägga de förborrade hålen. Med hjälp av de medlevererade skruvarna monteras handtaget på dörren. Därefter sätts dörrtätningen tillbaka i rätt läge.

63.5.4 Urtagning av förvaringshyllorna

Lagringshyllorna kan positioneras individuellt med hjälp av hållarna. Ta då ut lagringshyllan, ställ in önskad höjd med hjälp av hållarna och lägg in hyllan igen. OBS ► Se noggrant till att förvaringshyllorna är ordentligt inkopplade innan ni placerar flaskor ovanpå.

63.6 Elektrisk anslutning

För säker och felfri drift av apparaten, ska följande anvisningar iakttas i samband med den elektriska anslutningen:

• Anslut enheten till ett korrekt installerat eluttag, vars elektriska data motsvarar uppgifterna på typskylten.

• Anslutning av apparaten till elnätet, får maximalt ske via en 3 meter lång, utrullad skarvsladd med en area om minst 1,5 mm². Användning av grenuttag eller –dosor är förbjudet på grund av den därmed förknippade brandfaran.

• Förvissa dig om att elkabeln är oskadad och inte dras över eller under ytor som är heta eller har vassa kanter.

• Dra nätsladden på ett sådant sätt, att du inte snubblar på den.

• Enheten är inte konstruerad för att drivas via en omformare för likström-växelström.

• Eluttaget måste vara säkrat med en 16A säkring.

• Apparatens elektriska säkerhet garanteras enbart, om den ansluts till ett på föreskriftsenligt sätt monterat jordningssystem. Låt en behörig elektriker kontrollera installationen i ditt hem, om du är tveksam. Tillverkaren kan inte göras ansvarig för skador, förorsakade genom saknad eller trasig jordledare.106 64 Konstruktion och funktion I detta avsnitt får du viktiga anvisningar om apparatens konstruktion och funktion.

(1) Övre gångjärn (2) Dörrtätning (3) Dörrkarm (låsbar) (4) Dörrhandtag (5) Nedre gångjärn (6) Fot (7) Hyllor 3 stycken (8) Termostat med vridratt (9) Strömbrytare för LED-belysning (10) Hölje

Illustration: Dimensionering107 65 Manövrering och drift I detta avsnitt får du viktig information kring manövreringen av apparaten. Följ dessa anvisningar för att undvika risker och skador. Med LED-belysningsbrytaren kan ni slå på resp. stänga av belysningen. Med vridratten kan ni ställa in temperaturen enligt era önskemål.

Märkskylten med anslutnings- och effektdata finns på enhetns baksida. 66 Rengöring och skötsel I detta avsnitt får du viktiga anvisningar om rengöring och skötsel av apparaten. Följ anvisningarna för att undvika skador på apparaten till följd av felaktig rengöring.

66.1 Säkerhetsanvisningar

FÖRSIKTIGHET Tänk på följande säkerhetsanvisningar, innan du börjar rengöra enheten: ► Rengör enheten grundligt innan du använder den. ► Före rengöring ska du stänga av apparaten och dra ut kontakten ur uttaget. ► Rengör aldrig enheten med hårda, skrapande eller slipande rengöringsmedel som t.ex. stålull eller liknande. ► Enheten bör inte användas om omgivningstemperaturen är under 0°C. ► Enheten kan stå kvar med öppen dörr i avstängt tillstånd på en skyddad yta utomhus när det är under 0°C. Innan den används nästa gång bör du kontrollera enhetens tillstånd och granska den elektriska anslutningen.

Invändigt Rengör apparaten invändigt med ljummet vatten, milt rengöringsmedel och en mjuk trasa. Dörrtätning Var särskilt noga med att dörrtätningen är ren, så att enheten kan arbeta utan problem Hölje Utsidan på höljet rengörs med varmt vatten och ett milt rengöringsmedel. Torka sedan grundligt med en mjuk trasa. Utsugsöppning/fläkt Damm eller annat kan sätta igen utsugsöppningen och negativt påverka enhetens kyleffekt. Sug rent utsugsöppningen vid behov.108 Manuell avfrostning: Vid en manuell avfrostning kan uppsamlingsbehållarens (K) volym vara för liten. Här rekommenderar vi att torka upp och tömma behållaren med en svamp under avfrostningen. Vi rekommenderar att avfrosta enheten 2 – 3 gånger per år. Uppsamlingsbehållaren befinner sig nere till höger på enhetens baksida. För att göra detta skruvar du helt enkelt av locket.

66.3 Flyttning av enheten

Om du vill flytta enheten till annan plats: Slå från enheten och dra kontakten ur vägguttaget. Töm den på innehållet. Tejpa för säkerhets skull fast alla lösa invändiga detaljer. Tejpa fast dörren. Vinkylen får enbart transporteras upprättstående. 67 Åtgärdande av störningar I detta avsnitt får du viktiga anvisningar om lokalisering och åtgärdande av störningar. Följ anvisningarna för att undvika risker och skador.

67.1 Sicherheitshinweise

FÖRSIKTIGHET ► Elektriska apparater får enbart repareras av fackpersonal, som utbildats av tillverkaren. ► Genom felaktiga reparationer kan betydande risker uppstå för användaren och för skador på apparaten.

67.2 Orsaker och åtgärdande av störningar

Nedanstående uppställning utgör ett hjälpmedel vid lokalisering och åtgärdande av mindre störningar. Störning Möjlig orsak Kyleffekten är otillfredsställande resp. apparaten kommer inte längre till inställd temperatur Kontrollera temperaturinställningen. Omgivningen kräver eventuellt en annan inställning. Dörren är inte helt stängd. Dörrtätningen tätar inte tillräckligt. Vinkylen står inte tillräckligt fritt. Frosta av apparaten. Granska förhållandena på uppställningsplatsen. Belysningen fungerar inte. Kontakta Service-Center. Vibrationer & Enheten låter för mycket & Dörren sluter inte riktigt. Kontrollera om enheten står plant. Enheten står inte plant.109 Kompressorn startar inte Kompressorn startar inte om omgivningstemperaturen är lägre än den önskade temperaturen. Kondens på vinkylens yta Särskilt om enheten står i en fuktig miljö kan det uppstå kondensbildning på glasfronten. Torka bort kondens med en mjuk trasa. Gurglande ljud, som tyder på vätska Ljud från kompressorn, när den startar eller stoppar driften.

OBS ► Kontakta vår kundtjänst, om det inte går att lösa problemet med ovanstående steg. 68 Avfallshantering av uttjänt apparat Uttjänta elektriska och elektroniska apparater innehåller ofta alltjämt värdefulla material. De innehåller emellertid också skadliga ämnen, vilka varit nödvändiga för apparaternas funktion och säkerhet. I hushållssoporna eller felaktigt hanterade kan dessa skada såväl den mänskliga hälsan som miljön. Under inga förhållanden får du kasta din uttjänta apparat i hushållssoporna. OBS ► Vänd dig till på din bostadsort anordnat uppsamlingsställe för återlämning och återvinning av uttjänt elektrisk och elektronisk apparatur. Information finns hos din kommun eller din handlare. ► Se till att den gamla apparaten förvaras på ett barnsäkert sätt tills den tas bort: Ta bort dörren och låt hyllorna vara kvar på insidan så att barn inte lätt kan klättra in. ► Drivmedlet i apparaten är brandfarligt. Bortskaffande av detta brandfarliga material måste ske i enlighet med nationella bestämmelser. 69 Garanti Från och med försäljningsdagen ger vi för denna produkt en garanti på 24 månader för brister som kan härledas till tillverknings- eller materialfel. Vår garanti gäller för Tyskland, Österrike och Nederländerna. Vänligen kontakta oss när det gäller ett annat land. Dina lagstadgade garantianspråk enligt tysk civilrättslag (§437 ff. BGB) påverkas inte. Ianspråktagandet av dina lagstadgade garantirättigheter är kostnadsfritt. Garantin omfattas inte av skador som har uppstått på grund av felaktig behandling eller användning samt brister som endast påverkar enhetens funktion eller värde marginellt. Dessutom är slitagedelar, transportskador, såvida vi inte kan hållas ansvariga för dessa, samt skador som har orsakats av reparationer som inte har genomförts av oss, uteslutna från garantin. Den här apparaten är utformad och klassificerad för kommersiell och hushållsanvändning. Vid berättigade reklamationer kommer vi efter vår egen bedömning att antingen reparera den bristfälliga enheten eller byta ut den mot en felfri enhet. Uppenbara defekter skall reklameras inom 14 dagar efter leverans. Ytterligare anspråk är uteslutna. För att kunna göra anspråk på garantin ber vi dig att kontakta oss innan du återsänder enheten till oss (alltid med kvitto resp. köpebevis!). Våra kontaktuppgifter (”garantigivare”) finns i början på denna bruksanvisning.110 70 Tekniska data Benämning CASO BBQ Cooler S-R (med höger stopp) Artikelnr. 700 CASO BBQ Cooler S-L (med vänster stopp) Artikelnr. 701 Daglig energiförbrukning genomsnitt 0.945 kW.h/24h Spänning 220 V – 240 V; 50 Hz; 0,4 A Yttermått (B/H/D) 430 x 675 x 505 mm Klimatklass

Kapacitet 63 L Vikt 32,1 kg Främmande kropp / Skydd mot stänkvatten: IPX4 Benämning CASO BBQ Cooler S-R (med höger stopp) Artikelnr. 700US Daglig energiförbrukning genomsnitt 0.945 kW.h/24h Spänning 115 V ~; 60 Hz Yttermått (B/H/D) 430 x 675 x 505 mm Klimatklass

Kapacitet 63 L Vikt 32,1 kg Främmande kropp / Skydd mot stänkvatten: IPX4111
