BRUKSANVISNING GCR1352X Scandomestic

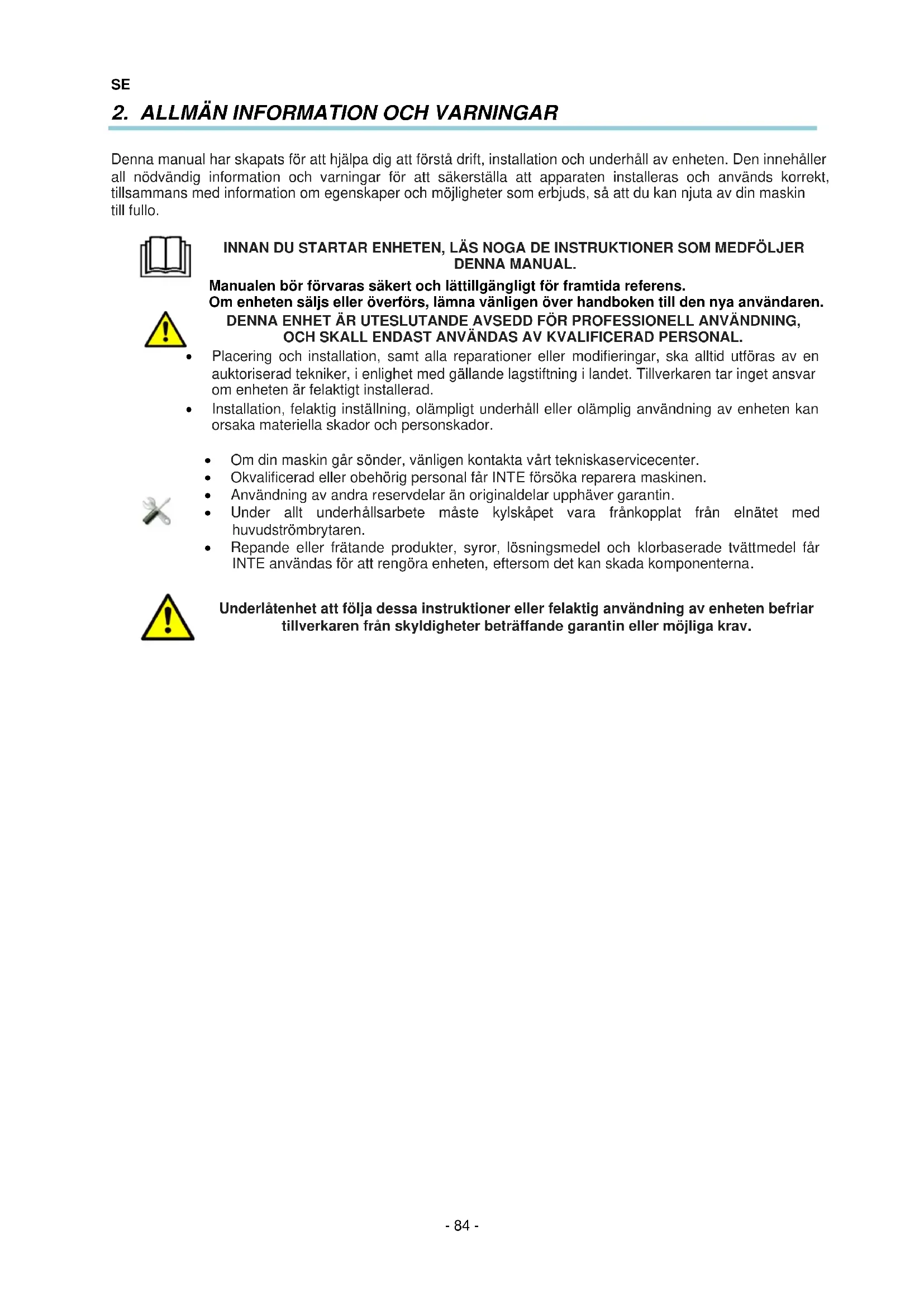

Denna manual har skapats för att hjälpa dig att förstå drift, installation och underhåll av enheten. Den innehåller all nödvändig information och varningar för att säkerställa att apparaten installeras och används korrekt, tillsammans med information om egenskaper och möjligheter som erbjuds, så att du kan njuta av din maskin till fullo.

Manualen bör förvaras säkert och lättillgängligt för framtida referens. Om enheten säljs eller överförs, lämna vänligen över handboken till den nya användaren.

Placering och installation, samt alla reparationer eller modifieringar, ska alltid utföras av en auktoriserad tekniker, i enlighet med gällande lagstiftning i landet. Tillverkaren tar inget ansvar om enheten är felaktigt installerad.

Installation, felaktig inställning, olämpligt underhåll eller olämplig användning av enheten kan orsaka materiella skador och personskador.

Okvalificerad eller obehörig personal får INTE försöka reparera maskinen.

Användning av andra reservdelar än originaldelar upphäver garantin.

Under allt underhållsarbete måste kylskåpet vara frånkopplat från elnätet med huvudströmbrytaren.

Repande eller frätande produkter, syror, lösningsmedel och klorbaserade tvättmedel får INTE användas för att rengöra enheten, eftersom det kan skada komponenterna.

Underlåtenhet att följa dessa instruktioner eller felaktig användning av enheten befriar tillverkaren från skyldigheter beträffande garantin eller möjliga krav.SE

Alla enheter har en identifikationsplatta som identifierar enheten och anger dess tekniska egenskaper. Den sitter på ena sidan av enheten. Ta inte bort identifikationsplattan från enheten. Kort introduktion till plattan som är fäst på enheten. I fjärrtabeller anges inte kylvätskan, belastningen eller strömmen, eftersom installationen inte är angiven.

Obs! Denna platta är ett exempel; den aktuella plattan kan avvika något från denna. Dessa uppgifter bör anges vid kontakt med teknisk service.

3.1 Allmänna egenskaper

Den efterfrågade enheten är utformad för att bevara mat och dryck. Vi avråder från att ställa varm mat eller varma behållare, kemikalier, frätande produkter eller medicin inne i kylskåpet, samt felaktig användning av enheten. Beroende på temperaturen som maskinen håller, kan den klassificeras i följande familjer: TP / TPB R-6001 (HFC) KYL (+ 8 a -2° C.) Enheter för att hålla färsk eller tidigare tillagad mat under kortare tid. Används även för att kyla drycker.

R-290 (HFC FRYS (-18 a -22° C.) Enheter för att hålla mat fryst under längre tid.

Enheten har testats i klimatklass 4 och är designade för att köras under följande nivåer.

Kontrollera figur 1 till 5 för maskinens dimension och tabell 1 för de allmänna egenskaperna.SE

Placering och installation, samt alla reparationer eller ändringar, ska alltid utföras av en AUKTORISERAD TEKNIKER, i enlighet med gällande lagstiftning i landet Installation, felaktig inställning, olämpligt underhåll eller användning av apparaten kan orsaka materiella skador och personskador.

4.1 Avlägsna emballaget

Ta bort emballaget från enheten och kontrollera om det skett några skador under transporten. Om någon skada observeras, meddela omedelbart leverantören och transportföretaget. Vid tvivel, använd inte enheten förrän problemet har kunnat bedömmas.

Emballaget (plast, expanderad polyuretan, häftklammer etc...) får inte lämnas inom räckhåll för barn, då de är potentiella risker.

Enheten ska flyttas med en gaffeltruck eller liknande för att undvika skador på stommen. Transportera enheten till installationsplatsen och ta bort emballaget. Allt emballage kan återvinnas. Kassera emballaget korrekt.

4.2 Positionering och nivellering

Säkerställ att den utvalda platsen för enheten är utrymd och rengjord, annars kan fläkten absorbera kringliggande damm, vilket kan blockera kondensorn och minska enhetens prestanda. Ta bort bandet försiktigt och undvik eventuella repor på enheten. Nivellera enheten med hjälp av de justerbara fötterna. När enheten står jämnt, dra av skyddsfilmen genom att använda en slö kniv för att undvika repor i det rostfria stålet.

B: GÄNGA: Vrid medsols för att sänka enheten. Vrid motsols för att höja enheten. Bordet måste i sin slutliga position vara skiljd från väggen med 50 mm baktill, 30 mm i sidled och 500 mm till taket Om enheten är försedd med hjul, se till att golvet är helt plant. Vid idrifttagning, se till att det inte finns någon värmekälla i närheten. För att enheten ska kunna fungera optimalt är det mycket viktigt att alla luftintag, både i fläkten inne i bordet och i kondensorn, inte är förtäckta. Installera inte bordet utomhus. Inför inte något element från fläktskyddet eller i kylutrustningsområdet.

Första rengöringen måste utföras med vatten och neutralt rengöringsmedel. När allting är rent och torrt, sätt in tillbehören på lämpliga platser, enligt egen preferens. Vi rekommenderar daglig rengöring av utsidan av enheten med en fuktig trasa. Torka i samma riktning som det rostfria stålets polering. Slipmedel eller sådana som innehåller klor får inte användas. Skölj med rent vatten, undvik direkta vattenstrålar.SE

En AUKTORISERAD TEKNIKER bör alltid utföra den elektriska installationen av enheten. De rättsliga normer som gäller i varje land avseende anslutning till elnätet bör beaktas.

Kontrollera att nätspänningen motsvarar det som anges på typskylten.

Det är viktigt att den elektriska installationen där bordet kopplas in har en jordad kontakt, utöver det lämpliga skyddet av magnetotermisk brytare och differentialomkopplare (vi rekommenderar 30 mA.)

Strömkabelns tvärsnitt måste vara lämpligt för enhetens ström.

Pluggen ska vara Schuko-typ med jordning och stift på 4,8 mm (F-typ). Det är förbjudet att förstora pluggen för egen säkerhet. Som tillval kan utrustningen levereras med brittiska typproppar (H-typ) eller amerikanska typproppar (B-typ)

Omfel upptäcks under installationen, ska leverantören omedelbart underrättas.

Tillverkaren kommer inte att hållas ansvarig för personliga eller materiella skador på enheten som orsakas av felaktig installation eller underlåtenhet att följa tillverkarens specifikationer.

I identifikation platta visas enhetens elektriska specifikationer. Avsnitt 3. Det finns 230V 50Hz och 115v 60 Hz versioner, med strömmarna på märkskylten

4.5 Dräneringsanslutning

Vattendränering ska ligga intill utrustningen. Se figur 1 till 5 för dräneringens läge.

Detta avsnitt gäller endast för fjärrenheter. Installationen ska endast utföras av auktoriserad personal. Nedan följer instruktioner för en enklare installationen. Maskinen har redan klarat alla läckageprov, vakuumet är redan gjort och programmet är förberett för användning. KYLKRAFT BEROENDE PÅ BORDSLÄNGD (utifrån maximalt avstånd på 6m) BORDSLÄNGD FRYS (Data CECOMAF -23.3°C) KYL (Data CECOMAF -10°C) BORDET 102/107 522 W/h 250 W/h BORDET 147/ 169 639 W/h 300 W/h BORDET 192/ 222 753 W/h 460 W/h

Kopparrören som följer med enheten är tillräckligt långa för att svetsas. I fall detta behövs, montera av sidopanelerna och följ instruktionerna noga. Lossa skruvarna M4 (med topp) och ta ut dem (utan topp) och flytta sidopanelen som visas med pilen.SE

Den elektriska installationen befinner sig i kontrollpanelen, lossa den övre skruven och ton bort de nedre skruvarna samt flytta panelen neråt. När huvudkabeln är installerad, glöm inte att ansluta jordningen. Viktig information angående rör- och elanslutningarna (figur 8)

Svetsningen ska vara med silverbidrag och ingen tenn.

Kapillären ingår i enheten.

Om avståndet är längre än 6 meter rekommenderas en kraftfullare kylenhet och en expansionsventil för att säkerställa att gasen återgår till kompressorn.

Använd lämplig kylgas.

Koppla enheten enligt det elektriska diagram som medföljer enheten.

Allt emballage som används runt enheten kan återvinnas. Korrekt bortskaffande av dessa produkter bidrar till att skydda miljön. För ytterligare information om återvinning av dessa produkter hänvisas till de lokala myndigheterna. Kassera detta material i enlighet med gällande lagstiftning.SE

Se nedan för de nödvändiga steg som krävs för optimal drift av enehetn, med alla tillgängliga alternativ.

5.1.1 Kontrollpanelsymboler

Kontrollpanelen har en strömbrytare och en termostat. Se figur 6 för mer detaljer.

5.1.2 Sätta på enheten

När maskinen är rengjord, anslut maskinen till energiförsörjningen och sätt strömbrytaren i läge PÅ eller i läge I. Ljuset på strömbrytaren slår PÅ.

Termostaten visar temperaturen inne i räknaren.

Tre minuter efter att enheten satts på, lyser kompressorns LED permanent tills inställningspunkten nås. (Fig 7.2)

I början kommer temperaturen på displayen att vara samma som omgivningen. Efter en tid, om dörrarna är stängda, sänks temperaturen ner till förinställd temperatur.

I frysdiskar är enheten inställd på avfrostning två timmar efter första igångsättning.

Det rekommenderas att den inställda temperaturen uppnås innan kyldisken fylls.

5.1.3 Enhetens prestanda

Denna enhet är designad för optimal förvaring av dryck och mat. Följ därför nedan nedanstående punkter:

1) För att uppnåbästa prestanda, förvara inte varma produkter eller drycker vars behållare inte är

2) Undvik förvaring av kemiska produkter, frätande produkter eller medicin.

3) Skydda maten och dofterna med förseglade förpackningar. Förvara produkten med optimal

4) Förvara inte oskyddad/oinpackad mat för att undvika rost i enheten.

5) Undvik i möjligaste mån frekvent öppning av dörrarna, och lämna dem framförallt inte öppna.

6) Fyll inte enheten ovanför den markerade nivån.

7) Tillfälligt strömavbrott. Om avbrottet inte överstiger 20 minuter, behöver du inte vidta några

försiktighetsåtgärder, undvik att öppna dörrarna så långt det är möjligt för att undvika temperaturförlust. Om avbrottet varar mer än 20 minuter, kontrollera att maten inte överstiger de kritiska gränserna, övervaka och undvik att öppna dörrarna. Se nedan för maximal temperatur utan att maten förstörs: Typ av utrustning Maximal Tª på enheten Kyl + 10° C Frys – 15°CSE

8) Avfrostningsvattnet förs tillbaka genom ett rör till förångningsbehållaren bakom kondensorn, där

vatten indunstas med genom hettan från kondensorn. Försiktighetsåtgärder:

1) Stabilitet garanteras, även med öppna dörrar, men det är förbjudet att stå på dem.

2) Det rekommenderas inte att belasta invändiga galler och brickor med över 40 kg. Lasten måste

vara jämnt fördelad.

3) Det är strängt förbjudet att sitta på eller luta sig över lådorna.

4) Om enheten går sönder är det inte tillåtet att närma sig den barfota eller med våta händer.

5.1.4 Stänga av enheten

Sätt strömbrytaren i läge AV eller i läge O för att stänga av enheten och ljuset kommer att slockna.

Läs nedanstående användbara tips för att få ut mesta mösjliga av din enhet.

Rengör alltid enheten korrekt för att förlänga dess livslängd.

Ta bort allt avfall från maskinen i slutet av varje dag. Innan du rengör maskinen, koppla ur maskinen från elnätet och sätt strömbrytaren i läge AV eller O. Kyldiskarna innehåller en dränering som underlättar rengöringen, liksom eventuell bortforsling av vätskor från mat. Under rengöringsarbetet är det viktigt att avlägsna dräneringspluggen och rengöra den för att förhindra att det uppstår stopp.

Använd inte slipmedel, frätande eller sura produkter, klorbaserade tvättmedel, lösningsmedel eller petroleumderivat för att rengöra maskinen.

Använd inte högtrycksvatten för att rengöra maskinen.

Rengöring av kondensorn: vid rengöring, var noga med att inte böja aluminiumfenorna på kondensorn, då detta kan innebära att luften inte kan passera och kondensera och därmed orsaka allvarliga skador på utrustningen och inte innefattas av reparation enligt garantin.

Kontrollera att dörrarna stängs helt.

Vidta nödvändiga försiktighetsåtgärder innan du går in i kondensaggregatets område. Det kan förekomma höga temperaturer på vissa delar och finnas risk för brännskada.

Om du behöver byta ledningar, ändra inte till en lägre sektion.

Det inre locket på kontrollpanelens elektriska installation är viktig. Om du behöver avinstallera, säkerställ att locket åter sätts på plats lika tätt som det var.

Teknisk service bör utföras vartannat år för kontroll: o Kontrollera förpackningarna. o Kontrollera komponentsituationen.

Om ledningen är skadad ska den bytas ut av tillverkaren, serviceavdelningen eller någon behörig personal för att undvika skador på utrustningen eller personalen.

5.2.2 Långvarig icke-användning

Om enheten inte används under en längre period (semester, tillfällig stängning…), observera vänligen följande:

Rengör utrustningen noga.

Stäng av huvudströmförsörjningen.SE

Följande steg ska följas vid fel eller driftstopp. De möjliga orsakerna och möjliga lösningarna finns listade i nedanstående tabell. Vid tvivel, eller om problemet inte går att lösa, kontakta vänligen vårt tekniska service.

Hantera inte elektriska komponenter, då det kan innebära livsfara eftersom komponenterna är strömförande. FEL

LÖSNING Enheten fungerar inte Det finns ingen strömförsörjning. Kontrollera att den magnettermiska brytaren har utlösts. Om strömbrytaren lyser är enheten strömdriven. Otillräcklig temperatur Placeringen av utrustningen Kontrollera så att det inte finns en värmekälla i närheten. Termostatens parameter Kontrollera att den inställda temperaturen på termostaten ligger på ungefär 0ºC i kylarna och -20 ºC i frysarna. Tryck på “set” knappen för att kontrollera.

Omgivningens temperatur Kontrollera att rumstemperaturen är under +32ºC iI frysskåpen och +38 ºC i kylarna och skåpen. Dessa är de garanterade maximala temperaturerna för att enheterna ska fungera. Matfördelning inuti enheten Kontrollera att maten är korrekt placerad inuti enheten, utan att blockera luftventilationen och att maten förvarats tillräckligt länge i kyldisken. Rengöring av kondensatorn Kontrollera att kondensatorn är ren. Ta i beaktande att mer energi sparas ju renare kylen är. Hur ofta rengöring behövs beror på de omgivande villkoren för platsen. Ifall kondensatorn är smutsig, ring vår kundservice. Ovanliga eller höga ljud Inkorrekt nivellering och felaktig/otillräcklig stängning av dörrarna. Kontrollera nivellering och säkertställ att dörrarna går att stänga ordentligt. Friktion i de rörliga delarna Kontrollera att ingenting ligger emot kyldisken rörliga delar. Instruktioner för termostaten levereras tillsammans med den här manualen.

Det europeiska direktivet 2012/19/EU om avfall som utgörs av eller innehåller elektrisk och elektronisk utrustning (WEEE) anger att hushållsapparater inte ska kasseras tillsammans med vanligt hushållsavfall. Uttjänta apparater ska samlas in separat för att optimera kostnaden för återanvändning och återvinning av materialet inuti enheten, samtidigt som potentiella skador på atmosfären och folkhälsan undviks. Etiketten med den överkryssade soptunnan finns på alla produkter för att påminna ägaren om hens skyldigheter angående separat sophantering. För mer information angående korrekt hantering av kasserande av hushållsapparater, kontakta de lokala myndigheterna eller återförsäljaren.

OBS ! Om ett fel uppstår som inte är listat i ovanstående tabell, vänligen kontakta vårt tekniska servicecenter. Tillverkaren förbehåller sig rätten att ändra de tekniska egenskaperna efter förvarning.DA

Tillgång till professionell reparation, såsom webbsidor, adresser, kontaktuppgifter Modell nr: GCF1352X Lista över servicestationer ters Adress Scandomestic A/S Telefonnummer
