BRUKSANVISNING DH128152 Emerio

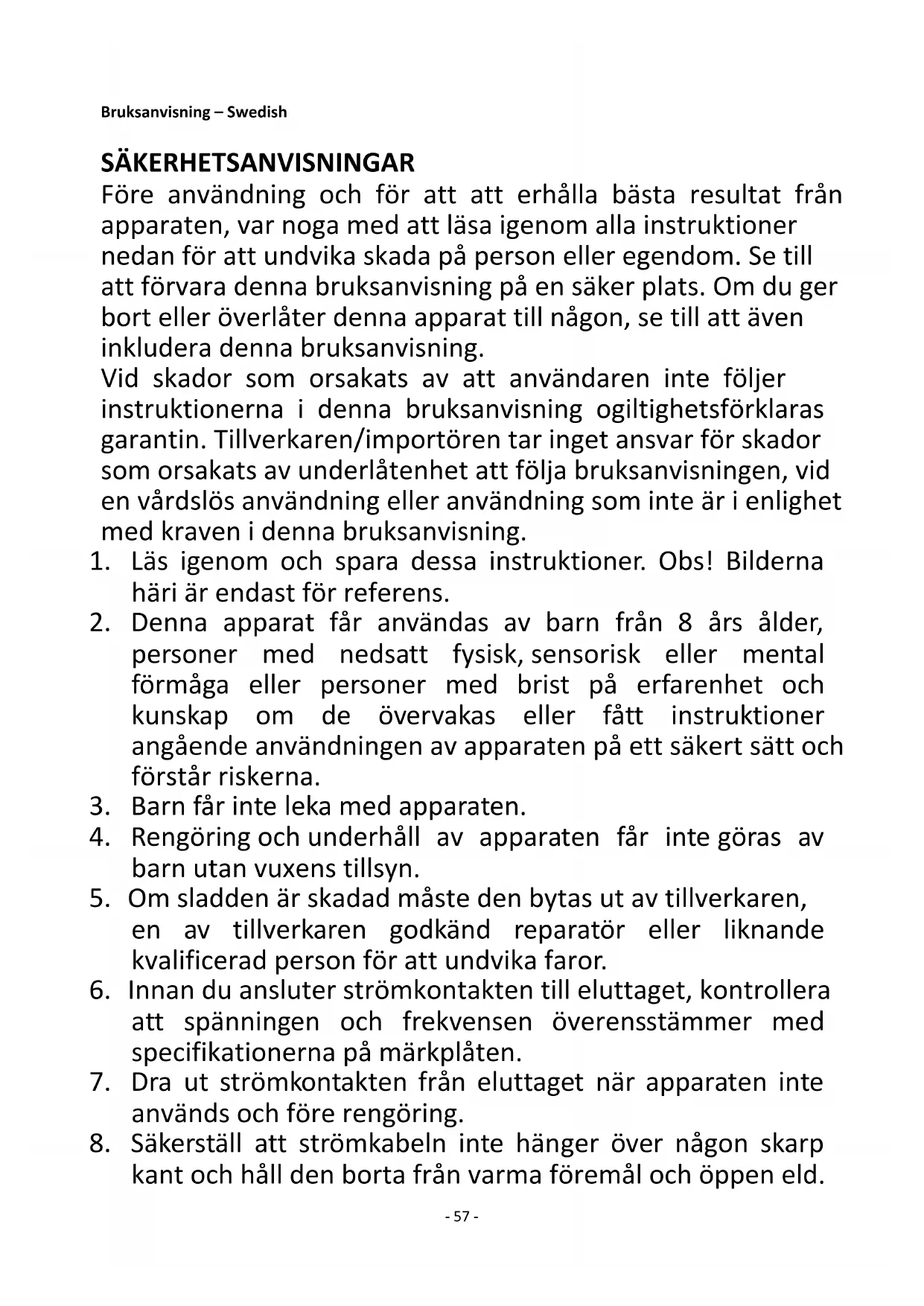

1. Läs igenom och spara dessa instruktioner. Obs! Bilderna

häri är endast för referens.

2. Denna apparat får användas av barn från 8 års ålder,

personer med nedsatt fysisk, sensorisk eller mental förmåga eller personer med brist på erfarenhet och kunskap om de övervakas eller fått instruktioner angående användningen av apparaten på ett säkert sätt och förstår riskerna.

3. Barn får inte leka med apparaten.

4. Rengöring och underhåll av apparaten får inte göras av

barn utan vuxens tillsyn.

5. Om sladden är skadad måste den bytas ut av tillverkaren,

en av tillverkaren godkänd reparatör eller liknande kvalificerad person för att undvika faror.

6. Innan du ansluter strömkontakten till eluttaget, kontrollera

att spänningen och frekvensen överensstämmer med specifikationerna på märkplåten.

7. Dra ut strömkontakten från eluttaget när apparaten inte

används och före rengöring.

8. Säkerställ att strömkabeln inte hänger över någon skarp

kant och håll den borta från varma föremål och öppen eld.- 58 -

9. Sänk inte ner apparaten eller strömkontakten i vatten eller

någon annan vätska. Det är livsfarligt på grund av elektriska stötar!

10. För att dra ut strömkontakten från eluttaget, dra ut den via

strömkontakten. Dra inte i strömkabeln.

11. Du får inte koppla in eller dra ut apparaten från eluttaget

12. Försök aldrig att öppna apparatens hölje eller reparera den

själv. Det kan orsaka elektriska stötar.

13. Produkten är inte framtagen för kommersiellt bruk. Endast

14. Använd inte apparaten för något annat ändamål än den är

15. Linda inte kabeln runt apparaten och undvik att böja den.

16. Använd inte enheten i områden där: den är nära

brandkällor, där olja kan skvätta, den utsätts för direkt solljus, där vatten kan skvätta, i en tvättstuga, dusch eller nära en simbassäng.

17. För aldrig in fingrar, pinnar i luftutloppet. Var särskilt noga

med att informera barn om dessa faror.

18. Håll enheten upprätt under transport och förvaring så att

kompressorn är korrekt inriktad.

19. Stäng alltid av och dra koppla ur strömförsörjningen innan

du sätter ihop, rengör eller flyttar enheten.

20. För att undvika brandfara skall aldrig apparaten täckas över.

22. Detaljer om typ är märkning av säkringar: T, 250V AC, 2A

23. Kontakta en auktoriserad servicetekniker för reparation

eller underhåll av denna enhet.

24. Dra inte i, deformera eller modifiera strömsladden eller

sänk ner den i vatten. Att dra i eller missbruka strömsladden kan resultera i skador på enheten och orsaka elektriska stötar.

25. Uppfyllelse av nationella gasbestämmelser skall iakttas.- 59 -

26. Service skall endast utföras såsom rekommenderas av

utrustningens tillverkare. Underhåll och reparation som kräver assistans av annan kunnig personal skall utföras under översikt av personen som är kompetent för användning av brandfarliga kylmedel.

27. Använd inte eller stoppa enheten genom att sätta i eller dra

ut elkontakten, det kan orsaka elstötar eller brand på grund av generering av hetta.

28. Koppla ifrån enheten om det avger konstiga ljud, lukt eller

rök kommer från den.

29. Anslut alltid enheten till ett jordat uttag.

30. Snabba inte på avfrostningen med några hjälpmedel eller

för rengöring andra än de processer som rekommenderas av tillverkaren.

31. Apparaten skall förvaras i ett rum utan kontinuerligt

arbetande gnistkällor (exempelvis öppna lågor, en arbetande elektrisk värmeapparat).

32. Stick inte hål eller bränn.

33. Var medveten om att kylmedel kanske inte innehåller

34. Om apparaten har installerats, används eller förvaras i ett

oventilerat rum måste rummet vara designat för att förhindra ackumulering av läckande kylmedel vilket resulterar en brandrisk eller explosion på grund av antändning av kylmedlet vilket orsakas av elektriska värmare, spisar eller andra källor för antändning.

35. Apparaten måste förvaras på ett sätt så att mekaniska fel

36. Denna apparat innehåller R290 kylmedelsgas. R290 är en

kylmedelsgas som uppfyller de europeiska direktiven för miljön. Punktera inte någon del av kylmedelskretsen.

37. Personer som hanterar eller arbetar med kylkretsen måste

ha lämplig certifiering utgiven av en ackrediterad organisation som garanterar kompetensen för hantering av kylmedel i enlighet med en specifik utvärdering som erkänns i samarbete med industrin.- 60 -

38. Beträffande instruktioner för reparation av apparater som

innehåller R290, se nedanstående stycken.

39. För att undvika skador ska du placera apparaten i ett

upprätt läge i minst 2 timmar innan den tas i bruk. Varning: Risk för brand/Brandfarligt material. Läs igenom bruksanvisningarna. Bruksanvisning; driftinstruktioner. Serviceindikator, läs tekniska manualen. Varning: Håll ventilationsöppningarna fria från tilltäppning. Varning: Apparaten skall förvaras i väl ventilerade områden där rumsstorleken motsvarar rumsarean som specificerats för drift. Alla arbetsmetoder som påverkar säkerhetsanordningarna får endast utföras av behöriga personer. Avståndet som krävs runt enheten skall vara minst 30 cm. Apparaten skall installeras, hanteras och förvaras i ett rum med en golvyta som är större än 4 m

1. Se till att ingående och utgående ventilation inte någonsin är blockerat.

2. Använd denna enhet på en horisontell ytan för att undvika läckage.

3. Använd inte denna enhet i en explosiv eller korrosiv atmosfär.

4. När enheten är avstängd, vänta minst tre minuter innan den startas om för att undvika att kompressorn

5. Använd en separat strömförsörjning. Det är förbjudet att dela uttaget med andra elektriska apparater.

Specifikationerna för eluttaget skall inte vara mindre än 10A. Uttaget måste sitta ordentligt fast.

6. Sänk inte ned enheten i vatten eller placera enheten nära vatten.

7. Sitt inte eller stå på enheten.

8. Använd inte enheten i ett slutet område, t.ex. i en garderob, eftersom det kan orsaka brand.

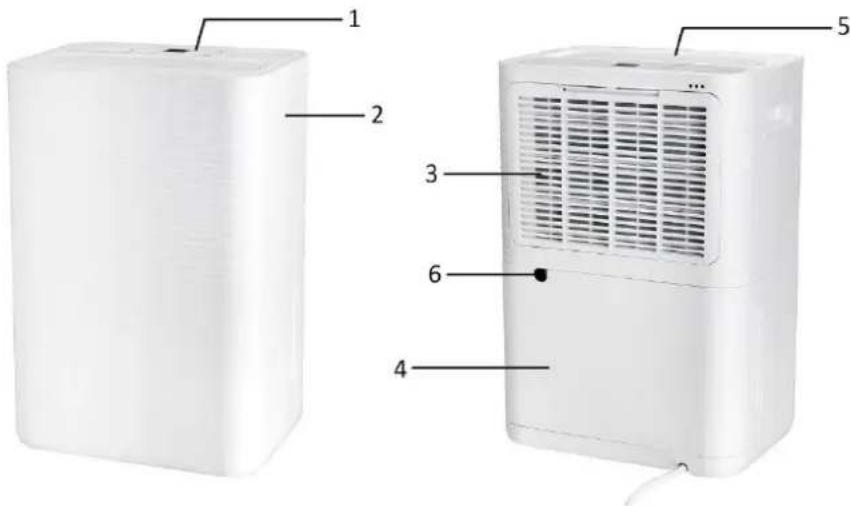

3. Luftintag och filter

Viktigt! Strömsladden förvaras i vattentanken för att undvika skador under transporten. Dra ut vattenbehållaren för att lossa strömsladden innan användning.- 62 - KONTROLLPANEL

2. Hastighetsknapp för fläkt

3. Knapp ökad inställning

4. Knapp minskad inställning

7. Indikatorlampan för hög fläkthastighet

8. Indikatorlampan för låg fläkthastighet

9. Indikatorlampa för full vattentank (den lyser också när vattentanken inte är rätt placerad).

11. Indikatorlampa torkningsläge kläder

12. Indikatorlampa avfuktningsläge

13. Indikatorlampa tyst läge

• För att undvika skador ska du placera apparaten i ett upprätt läge i minst 2 timmar innan den tas i bruk.

• Efter att ha tagit bort förpackningen ska du kontrollera att apparaten är i gott skick.

• Låt inte barn leka med förpackningsmaterialet eftersom det finns risk för kvävning. Enheten skall installeras på en plan yta där luftutblåset inte kommer att blockeras. Avståndet som krävs runt enheten skall vara minst 30 cm. För att spara energi bör du hålla fönster och dörrar stängda när apparaten är igång. Notera: Om avfuktaren får störningar från hushållsapparater, t.ex. TV och radiokassettspelare, bör du hålla utrustningen borta från avfuktaren i ett avstånd på över 70 cm. ANVÄNDNING Anslut apparaten till eluttaget. Strömbrytare Tryck på strömbrytaren för att slå på apparaten. Tryck på knappen igen för att stänga av apparaten. Lägesknapp Tryck på lägesknappen för att välj önskat läge, torkningsläge kläder avfuktningsläge eller tyst läge.

1. Torkläge för kläder: indikatorlampan lyser. Kompressorn fortsätter att arbeta kontinuerligt.

Fläkthastigheten kan inte justeras och enheten arbetar med hög fläkthastighet som standard. Luftfuktigheten kan inte ställas in om rumsfuktigheten visas på den digitala displayen.

2. Avfuktningsläge: indikatorlampan lyser. Fläkthastigheten kan växlas mellan hög och låg. Luftfuktigheten

kan ställas in mellan 30-90 % RH eller ställas in på “Co” (kontinuerlig). Tryck på knappen “+”/“-” för att ändra inställningen. Inställningen kommer att träda i kraft inom cirka 10 sekunder utan någon ytterligare hantering.- 63 - Den digitala displayen återgår till den aktuella luftfuktigheten i rummet.

1) Vid rumsfuktighet ≥ inställd fuktighet + 3%, kommer kompressorn att börja arbeta och fläkten fortsätter

att köra med den inställda hastigheten. Efter avfuktningen när rumsfuktigheten ≤ inställd fuktighet - 3%, stängs kompressorn av och avfuktningen stoppas. När rumsfuktigheten ≥ inställd fuktighet + 3% igen, återupptar kompressorn arbetet. Samt att inomhusfuktigheten ka bibehållas vid inställd fuktighet enligt ovanstående cykeloperation.

2) När den inställda luftfuktigheten är "Co", körs kompressorn kontinuerligt utan begränsningen av den

inställda luftfuktigheten och fläkthastigheten kan justeras.

3. Tyst läge: indikatorlampan tänds. Fläkthastigheten kan inte justeras och enheten arbetar som standard

vid en lägre fläkthastighet. Övriga operationer följer läget avfuktning. Inställningsknappar för att höjning/sänkning Tryck på knapparna “+” / “-” för att ställa in fuktigheten eller timer. Hastighetsknapp för fläkt Tryck på hastighetsknappen för att välja låg eller hög fläkthastighet. Motsvarande indikatorlampa lyser. Timerknapp Timerinställning PÅ: - När apparaten är avstängd, tryck på knappen “TIMER”, motsvarande indikatorlampa kommer att blinka. - Tryck på knappen “+”/”-” för att välja önskad påslagningstid mellan 0-24 timmar. Värdet kommer att blinka på den digitala displayen och inställningen kommer att starta efter ungefär fem sekunder. - Apparaten kommer att slås på automatiskt när den valda tiden har passerats. Timerinställning OFF: - När apparaten är påslagen, tryck på knappen “TIMER”, motsvarande indikatorlampa kommer att blinka. - Tryck på knappen “+”/”-” för att välja önskad avstängningstid mellan 0-24 timmar. Värdet kommer att blinka på den digitala displayen och inställningen kommer att starta efter ungefär fem sekunder. Den digitala displayen återgår till att visa rumsfuktigheten. - Apparaten kommer att stängas av automatiskt den valda tiden har passerats. Notera: Tryck på knappen “TIMER” igen för att kontrollera kvarvarande tid. Fortsatt tryckning på knappen “TIMER” igen, timerfunktionen kommer att avbrytas. Notering:

Rumsfuktighetens visningsområde är 35~95%RH (rumsluftfuktighet ≤ 35%, visning ”Lo”; rumsluftfuktighet ≥ 95%, display ”Hi”). Arbetsmiljöns temperatur för denna apparat är 5~35

, och arbetsmiljöns luftfuktighet är 10~95%RH.

Kompressorn har en skyddsfunktion på tre minuters fördröjning. När kompressorn arbetar och det blir oavsiktligt strömavbrott, kommer kompressorn inte att starta om omedelbart efter att den slå på igen. Den börjar arbeta inom tre minuter. Efter att växlingsläget eller efter felet fullt med vatten tagits bort kan kompressorn också gå in i skyddsstatus. Du måste vänta tre minuter innan kompressorn kan startas igen.

DRÄNERA DET UPPSAMLADE VATTNET

När vattentanken är full lyser indikatorlampan för full vattentank. Driften stoppas automatiskt och summern ljuder 15 gånger för att varna användaren om att vattnet måste tömmas från vattentanken. Töm vattenbehållaren.

1. Dra ut vattenbehållaren försiktigt genom att hålla på båda sidor.- 64 -

2. Häll ut det uppsamlade vattnet.

3. Montera tillbaka vattenbehållaren genom att trycka den horisontellt och försiktigt.

1) Ta inte bort flottören från vattentanken. Vattenfyllningssensorn kommer inte längre att kunna registrera

vattennivån korrekt utan flottören och vatten kan läcka från vattentanken.

2) Använd inte rengöringsmedel, stålull, kemiskt behandlade dammtrasor, bensin, bensen, thinner eller andra

lösningsmedel för att rengöra vattenbehållaren.

3) Sätt fast vattenbehållaren i apparaten med båda händerna. Om vattenbehållaren inte placeras i korrekt

position kommer sensorn för fullt med vatten att fortfarande vara aktiverad och avfuktaren kommer inte att arbeta. Kontinuerlig vattenavrinning Anslut det medföljande plaströret till det kontinuerliga dräneringsutloppet så att kondensvattnet kontinuerligt töms ut genom utloppet i stället för att samlas upp i vattentanken. Se till att röret installeras i en nedåtgående riktning så att vattnet kan rinna ut kontinuerligt.

Apparaten måste rengöras regelbundet för att förlänga dess livslängd och för att den ska fungera korrekt. Varning: Innan du gör någon rengöring ska du stänga av enheten och dra ut kontakten för att undvika elektriska stötar. Använd inte varmt vatten eller kemiska lösningsmedel för rengöring.- 65 -

1. Rengör regelbundet vattentanken med kallt eller varmt vatten och torka den med en mjuk trasa för att

2. Rengör apparatens yta med en fuktig trasa. Använd inte rengöringsmedel eller slipande svampar som kan

3. Rengör filtret enligt beskrivningen i följande avsnitt.

4. När enheten inte kommer att användas under en längre tid:

1) Töm och torka vattentanken och sätt sedan tillbaka den.

3) Placera apparaten upprätt och undvik direkt solljus.

Filter Det finns ett filter på baksidan av apparaten som måste tas bort och rengöras regelbundet. Avfuktningskapaciteten kan minska när filtret är igensatt. Dra ut luftintagsgallret från toppen för att ta bort det från apparaten. Lossa filtret från gallret. Det rekommenderas att tvätta det minst en gång varannan vecka vid kontinuerlig användning. Om filtret inte är smutsigt, dammsug bara bort dammet. Om filtret är smutsigt, tvätta med kallt vatten eller varmt vatten som inte överstiger 40 grader, använd inte kemiska rengöringsmedel eller hett vatten. Torka filtret noga innan montering.

Notering: För att förhindra att filtret deformeras behöver det lufttorka naturligt efter rengöring. Använd aldrig en torkare eller värmare av någon sort. Använd inte alkohol, bensin, bensen eller andra kemiska lösningsmedel för att rengöra filtret.- 66 - FELSÖKNING Status Möjlig orsak Lösningar Avfuktaren fungerar inte Är strömkontakten isatt? Sätt i kontakten i eluttaget. Vattenbehållaren är full Eller är vattenbehållaren är installerad i fel position Töm ut det stillastående vattnet i behållaren och sätt tillbaka behållaren i korrekt position. Är rumstemperaturen över 35℃ eller under 5℃? Skyddsenheten har startat och maskinen kan inte arbeta. Avfuktningsfunktio nen fungerar inte. Är luftfiltret blockerat? Rengör luftfiltret. Är luftintaget eller luftuttaget är blockerat? Rensa bort alla föremål som blockerar luftuttaget eller luftintaget. Ingen vind Är luftfiltret blockerat? Rengör luftfiltret. Alltför mycket buller när maskinen körs. Är den felaktigt placerad så att maskinen är lutad eller instabil? Förhindra att maskinen använda på ett instabilt underlag. Är luftfiltret blockerat? Rengör luftfiltret. E1 Kod Spiralsensorn kortsluten eller öppen krets Kontakta kundtjänst.

Innan leverans genomgår våra apparater en sträng kvalitetskontroll. Om det trots detta skulle uppstå någon skada på produktionen eller vid transporten, ber vi dig att ta med apparaten tillbaka till inköpsstället. För den köpta apparaten ges 2 års garanti, med början på inköpsdagen. Om du har en defekt produkt, kan du vända dig direkt till inköpsstället. Brister som uppstår genom felaktig hantering av apparaten och fel som uppstår genom ingrepp och reparationer av tredje man eller montering av främmande delar, omfattas ej av vår garanti. Behåll alltid ditt kvitto då det är din garanti vid eventuell reklamation. Skador som uppstår p.g.a. att instruktionsmanualen inte följs ogiltigförklarar garantin och om detta leder till påföljande skador så kan inte vi hållas ansvariga. Vi kan inte hållas ansvariga för materiella skador eller personskador som orsakas av felaktig användning eller om inte säkerhetsföreskrifterna följs. Skador på tillbehören innebär inte per automatik ersättning av hela apparaten. I sådana fall ska du kontakta vår kundservice. Trasigt glas och trasiga plastdelar innebär alltid en kostnad. Defekter på förbrukningsartiklar eller slitdelar och även skador orsakade av rengöring, underhåll eller byte av tidigare nämnda delar täcks inte av garantin och ska således betalas av ägaren.- 67 -

MILJÖVÄNLIG KASSERING

Återvinning – EU-direktiv 2012/19/EU Denna markering indikerar att produkten inte får kastas tillsammans med övrigt hushållsavfall. För att förhindra eventuell skada på miljön eller människors hälsa på grund av okontrollerad avfallshantering, återvinns de på ett ansvarsfullt sätt som främjar en hållbar återanvändning av materiella resurser. För att återlämna den använda enheten, använd retur- och insamlingssystem eller kontakta återförsäljaren där produkten var köpt. De kan ta denna produkt för miljösäker återvinning. Emerio B.V. Customer service: Kundeninformation: Klantenservice: Oudeweg 115 T: [phone] T: [phone] T: [phone] 2031 CC Haarlem www.emerio.eu/service www.emerio.eu/service www.emerio.eu/service The Netherlands Looking for spare parts? Have a look at https://spareparts.emerio.eu Sie brauchen Ersatzteile? Besuchen Sie https://ersatzteile.emerio.eu Onderdelen nodig? Kijk op https://onderdelen.emerio.eu- 68 - INSTRUKTIONS FÖ R REPARATION AV APPARATER SOM INNEHÅLLER R290

1) Kontroller för området

Innan arbete påbörjas på system som innehåller antändbara kylmedel är det nödvändigt med säkerhetskontroller för att garantera att risken för antändning är minimerad. För reparationer av kylsystem skall följande säkerhetsåtgärder uppfyllas innan arbete påbörjas på systemet.

Arbete skall under en kontrollerad procedur frö att minimera risken att brännbara gaser eller ånga finns närvarande när arbetet påbörjas.

3) Allmänt arbetsområde

All underhållspersonal och andra som arbetar i närheten skall instrueras om typ av arbete som skall utföras. Arbete i slutna utrymmen skall undvikas. Området runt arbetsplatsen skall spärras. Se till att det inom området har säkrats genom att kontrollera om det finns brännbara material.

4) Kontrollera om det finns kylmedel i närheten.

Området skall kontrolleras med en lämplig detektor för kylmedel innan och under arbetet för att garantera att teknikern är medveten om potentiellt brännbar atmosfär. Se till att utrustning för läckagedetektering som använd är lämplig för användning med brännbara kylmedel, d.v.s. är icke-gnistbildande, adekvat förseglade eller i sig självt är säkra.

5) Att brandsläckningsutrustning finns i närheten.

Om någon värmebearbetning skall utföras på kylutrustningen eller någon tillhörande del skall lämplig brandsläckningsutrustning finnas tillgänglig. Ha brandsläckare med torrt pulver eller kolsyra i närheten av arbetsområdet.

6) Inga antändningskällor

Inga personer som utför arbete på kylsystem som involverar exponering av rör som innehåller eller har innehållit antändbart kylmedel skall inte använda någon form av antändningskällor på ett sådant sätt att det kan leda till risk för brand eller explosion. Alla tänkbara antändningskällor, inklusive cigarettrökning, skall hållas tillräckligt långt från platsen för installationen, reparationen, borttagning och avyttring under vilka antändbart kylmedel kan komma ut i omgivningen. Innan arbete starta måste området runt utrustningen granskas för att vara säker på att det inte finns några risker för brand eller antändning. Skylten “Rökning förbjuden” skall visas.

7) Ventilerat område

Se till att området är öppet eller att det är tillräckligt ventilerat innan systemet öppnas eller heta arbeten utförs. En viss ventilation skall finnas under tiden som arbetet utförs. Ventilationen skall på ett säkert sätt ventilera bort allt frisläppt kylmedel och helst släppa ut det i atmosfären.

8) Kontroll av kylutrustningen

När elektriska komponenter byts ut skall de passa för dess syfte och har korrekt specifikation. Tillverkarens underhålls- och serviceriktlinjer skall alltid följas. Vid tveksamheter, rådfråga tillverkarens tekniska avdelning för hjälp. Följande kontroller skall gälla för installationer med antändningsbara kylmedel: – Laddningsstorleken är i enlighet med rumsstorleken där kylanläggningens delar är installerad; – Ventilationsmaskineriet och utlopp fungerar korrekt och inte är hindrade: – Om en indirekt kylkrets används skall den andra kretsen kontrolleras om den innehåller kylmedel; – Markeringar på utrustningen skall fortsätta vara synlig och läslig. Markeringar och skyltar som är läsliga skall vara korrekta; – Kylrör eller komponenter är installerade i en position där de inte kan utsättas för några substanser som kan fräta på kylanläggningars komponenter, såvida inte komponenterna består av material som i sig är motståndskraftiga mot frätning eller är lämpligt skyddade mot frätning.- 69 -

9) Kontroll av elektriska enheter

Reparationer och underhåll av elektriska komponenter skall inkludera initial säkerhetskontroll och inspektion av komponenter. Om det finns ett fel som påverkar säkerheten skall ingen elektrisk anslutning göra till enheten innan felet hanterats på ett tillfredsställande sätt. Om felet inte kan korrigeras men det är nödvändigt att fortsätta driften skall en adekvat temporär lösning användas. Detta skall rapporteras till ägaren av utrustningen så att alla parter är informerade. Initiala säkerhetskontroller skall inkludera: Att kondensatorer är urladdade: detta skall göras på ett säkert sätt för att undvika eventuell gnistbildning; Att det inte finns några strömförande elektriska komponenter och ledningar exponerade för laddning, återvinning eller avluftning av systemet; Att det inte finns någon kontinuitet av jordbindning.

2. Reparation av gastäta komponenter

1) Under reparation av gastäta komponenter skall alla elektriska anslutningar vara frånkopplade från

utrustningen som arbetas med innan några förseglade luckor tas bort etc. Om det är absolut nödvändigt att ha strömanslutning till utrustningen under servicen skall en permanent fungerar form av läckagedetektering vara placerad vid den mest kritiska punkten för att varna för en potentiellt farlig situation.

2) Särskild uppmärksamhet skall riktas på följande för att garantera att vid arbete med elektriska komponenter

skall höljen inte ändras på ett sådant sätt att skyddsnivån påverkas. Detta skall inkludera skador på kablar, överdrivet antal anslutningar, terminaler som inte skapats enligt ursprungsspecifikationer, skador på förseglingar, felaktig fastsättning av packningsringar etc. Se till att apparaten är monterade säkert. Se till att gastätningar eller tätningsmaterial inte har slitits så att de inte längre fyller sitt syfte med att förhindra åtkomst till brännbar atmosfär. Byte av delar skall ske i enlighet med tillverkarens specifikationer. NOTERA: Användning av silikontätningsmedel kan hämma effektiviteten mot vissa typer av utrustningar för läckagedetektering. Verkligt säkra komponenter behöver inte isoleras innan arbete utförs på dem.

3. Reparation av verkligt säkra komponenter

Använd inga permanent induktiva eller kapacitansbelastningar till kretsen utan att se till att det inte överskrider tillåtna spänningen och strömmen som är tillåter för utrustningen som används. Verkligen säkra komponenter är de endast typerna som kan arbeta på strömförande vid närvaro av antändbar atmosfär. Testapparaten skall ha korrekt märkdata. Byt endast komponenter mot delar som specificerats av tillverkaren. Andra delar kan resultera in antändning av kylmedel i atmosfären från en läcka.

Kontrollera att kablarna inte utsätts för slitage, överdrivet tryck, vibrationer, vassa kanter eller andra skadliga miljöeffekter. Kontrollen skall också ta med effekterna av åldrande eller kontinuerliga vibrationer från källor såsom kompressorer eller fläktar.

5. Detektering av brandfarliga kylmedel

Under inga omständigheter skall potentiella källor för antändning användas för att söka efter eller för att detektera kylmedelsläckage. En läcksökningslampa (eller någon annan detektor som använder en öppen låga) skall inte användas.

6. Metoder för läckagedetektering

Följande metoder för läckagedetektering bedöms acceptabla för system som innehåller antändbara kylmedel. Elektroniska läckagedetektorer skall användas för att detektera antändningsbara kylmedel, men känsligheten kanske inte är adekvat eller kan behöva återkalibreras. (Detekteringsutrustning skall kalibrerar i ett kylmedelsfritt område.) Se till att detektorn inte är en potentiell källa för antändning och att den är lämplig för- 70 - kylmedlet som används. Utrustning för läckagedetektering skall ställas in på ett procenttal av LFL för kylmedlet och skall kalibreras till kylmedlet som används om det ungefärliga procenttalet för gas (25 % maximalt) är bekräftat. Läckagedetektering av vätskor är lämplig att användas med de flesta kylmedel men användning av kylmedel som innehåller klor skall undvikas eftersom klor kan reagera med kylmedlet och fräta på kopparrören. Om det misstänks finnas en läcka skall alla öppna lågor tas bort/släckas. Om ett läckage av kylmedel hittas som kräver hårdlödning skall alt kylmedel tömmas från systemet eller isoleras (med hjälp av avstängningsventiler) i en del av systemet fjärran från läckaget. Syrefritt kvävgas (Oxygen free nitrogen/OFN) skall sedan rena systemet både innan och under hårdlödningsprocessen.

7. Borttagning och evakuering

När man tar sig in i kylsystemkretsen för reparation - eller för något annat syfte - skall konventionella procedurer användas. Emellertid är det viktigt att bästa praxis följs eftersom antändligheten bör beaktas. Följande procedurer skall följas:

• Rena kretsen med inaktiv gas;

• Rengör igen med inaktiv gas;

• Ö ppna kretsen genom skärning eller hårdlödning. Kylmedlet skall återvinnas i korrekta återvinningsbehållare. Systemet skall “sköljas” med OFN för att göra enheten säker. Denna process kan behöva upprepas flera gånger. Tryckluft eller syre skall inte användas för denna uppgift. Sköljning skall uppnås genom att bryta vakuumet i systemet med OFN och fortsätta att fylla på tills arbetstrycket uppnåtts, sedan ventilera ut i atmosfären och slutligen dra ned till ett vakuum. Denna process skall upprepas tills inget kylmedel finns kvar i systemet. När den slutliga OFN laddningen använd skall systemet ventileras ned till atmosfärstryck för att möjliggöra att arbetet kan ske. Detta arbete är absolut livsnödvändigt om hårdlödningsarbete ska kunna ske på rörarbetet. Se till att utloppet för vakuumpumpen inte är nära några antändningskällor och att det finns ventilation tillgänglig.

8. Laddningsprocedur

Förutom konventionella laddningsprocedurer skall följande krav följas. – Se till att kontaminering av olika kylmedel inte uppstår när laddningsutrustningen används. Slangar och ledningar skall vara så korta som möjligt för att minimera mängden kylmedel i dessa. – Cylindrar skall hållas upprätt. – Se till att kylmedelssystemet är jordat innan systemet laddas med kylmedel. – Märk systemet när laddningen är klar (om det inte redan är gjort). – Extrem försiktighet gäller så att kylsystemet inte överfylls. Innan laddningen av systemet skall det provtryckas med OFN. Systemet skall läckagetestas när laddningen är klar men innan driftsättning. Ett efterföljande läckagetest skall utföras innan anläggningen lämnas.

Innan denna procedur utförs är det väsentligt att teknikern är fullständigt förtrogen med utrustningen och alla dess detaljer. Det rekommenderas att god praxis är att alla kylmedel återvinns på ett säkert sätt. Innan uppgiften utförs skall ett olje- och kylmedelsprov tas om en analys krävs innan det återvunna kylmedlet återanvänds. Det är väsentligt att den elektriska strömmen finns tillgänglig innan uppgiften startar. a) Bli förtrogen med utrustningen och dess hantering. b) Isolera systemet elektriskt. c) Innan proceduren startas, se till att:

• Mekaniskt hanterad utrustning finns tillgänglig, om den krävs för hantering av kylmedelscylindrarna;

• All personals skyddsutrustning finns tillgänglig och används korrekt;- 71 -

• Återvinningsprocessen övervakas hela tiden av en kompetent person;

• Återvinningsutrustning och cylindrar uppfyller lämplig standard. d) Pumpa ned kylsystemet om möjligt. e) Om vakuum inte är möjligt, gör ett samlingsrör så att kylmedel kan tas bort från olika delar av systemet. f) Se till att cylindrarna är placerad på skalan innan återvinning sker. g) Starta återvinningsmaskinen och arbeta in enlighet med tillverkarens instruktioner. h) Ö verfyll inte cylindrarna. (Inte mer än 80 % volym vätskeladdning).

i) Ö verskrid inte maximalt arbetstryck hos cylindern, inte ens temporärt.

j) När alla cylindrar har fyllts korrekt och processen är klar, se till att cylindrarna och utrustningen tas bort från anläggningen omedelbart och att alla isoleringsventiler är stängda. k) Återvunnet kylmedel skall inte laddas i ett annat kylsystem såvida inte det har rengjort och kontrollerats.

Utrustning skall märkas där det fastslås att den har avbrutits och tömts på kylmedel. Märkningen skall vara daterad och undertecknad. Se till att det finns märkning på utrustningen som fastställer att utrustningen innehåller antändbart kylmedel.

När kylmedel tas bort från ett system, antingen för service eller stängning rekommenderas god praxis att allt kylmedel tas bort på ett säkert sätt. Vid överföring av kylmedel till cylindrar, se till att endast lämpligt antal återvinningscylindrar för kylmedel används. Se till att tillräckligt antal cylindrar som klarar av att hålla hela systemets laddning finns tillgängliga. Alla cylindrar som skall användas är avsedda för det återvunna kylmedlet och märkt för det kylmedlet (d.v.s specialcylindrar för det återvunna kylmedlet). Cylindrar skall vara kompletta med tryckventiler och associerade avstängningsventiler som fungerar. Tomma återvinningscylindrar är tömda och, om möjligt, kylda innan återvinningen sker. Återvinningsutrustningen skall fungera bra och ha en uppsättning med instruktioner beträffande utrustningen som används och skall vara lämplig för återvinning av brandfarliga kylmedel. Dessutom skall en uppsättning med vågar finnas tillgängliga och fungera. Slangar skall vara kompletta med läckagefria kopplingar och i god kondition. Innan återvinningsmaskinen används, kontrollera att den fungerar på ett tillfredsställande sätt, har underhållits korrekt och att alla associerade elektriska komponenter är förseglade för att förhindra antändning om kylmedel skulle läcka ut. Rådfråga tillverkaren vid tveksamheter. Det återvunna kylmedlet skall återlämnas till leverantören av kylmedlet i korrekt återvinningscylinder och relevant ordnad Waste Transfer Note (överföringsanteckning om avfall). Blanda inte kylmedel i återvinningsenheter och särskilt inte i cylindrar. Om kompressorer eller kompressorolja skall tas bort, se till att de har tömts till en acceptabel nivå för att vara säker på att vissa brandfarliga kylmedel inte blir kvar i smörjmedlet. Tömningsprocessen skall utföras innan kompressorns returneras till leverantören. Endast elektrisk värme till kompressorn skall användas för att accelerera denna process. När oljan töms från ett system skall detta utföras på ett säkert sätt. Kompetens hos servicepersonal Allmänt Specialutbildning förutom vanlig utbildning reparationsprocedurer av kylmedelsutrustning krävs när utrustning med brandfarligt kylmedel är involverat. I många länder utförs denna utbildning av nationella utbildningsorganisationer som är ackrediterade att utbilda relevant nationell kompetensstandard som kan fastställas i lagstiftningen. Den uppnådda kompetensen skall kunna dokumenteras med ett certifikat. Utbildning Utbildningen skall innehålla följande: Information om explosionspotential för brandfarliga kylmedel för att fisa att brandfarligheten kan vara farlig när de hanteras ovarsamt.- 72 - Information om potentiella antändningskällor som inte är självklara, såsom tändare, ljusomkopplare, dammsugare, elektriska värmare. Information om olika säkerhetskoncept: Oventilerat – Säkerheten hos apparaten beror inte på ventilationen i höljet. Stänga av apparaten eller öppna höljet har ingen signifikant påverkan på säkerheten. Inte desto mindre är det möjligt att läckande kylmedel kan ackumuleras på insidan och brännbar atmosfär kommer att släppas ut när höljet öppnas. Ventilerat hölje – Säkerheten hos apparaten beror på ventilationen i höljet. Stänga av apparaten eller öppna höljet har signifikant påverkan på säkerheten. Försiktighet gäller för att garantera att det finns tillräckligt ventilation. Ventilerat rum – Säkerheten hos apparaten beror på ventilationen i rummet. Stänga av apparaten eller öppna höljet har ingen signifikant påverkan på säkerheten. Ventilationen i rummet skall inte stängas av under reparationsproceduren. Information om konceptet med förseglade komponenter och förseglade inkapslingar i enlighet med IEC 60079- 15:2010. Information om korrekt arbetsprocedurer: a) Igångsättning

• Se till att golvområdet är tillräckligt för kylmedelsladdning eller att ventilationsslangen är monterad på korrekt sätt.

• Anslut rören och gör ett läckagetest innan laddning med kylmedel.

• Kontrollera säkerhetsutrustningen innan enheten tas i bruk. b) Underhåll

• Portabel utrustning skall repareras ute eller i en verkstad som är särskilt utrustad för service av enheter med brandfarliga kylmedel.

• Se till att det finns tillräcklig ventilation på reparationsplatsen.

• Var medveten om att funktionsfel hos utrustningen kan vara orsakade av förlust av kylmedel och en kylmedelsläcka kan vara möjlig.

• Ladda ur kondensatorer på ett sätt så att gnistor inte bildas. Standardproceduren för att kortsluta kondensatorers terminaler skapar vanligtvis gnistor.

• Återmontera förseglade områden korrekt. Om packningarna är slitna, byt.

• Kontrollera säkerhetsutrustningen innan enheten tas i bruk. c) Reparation

• Portabel utrustning skall repareras ute eller i en verkstad som är särskilt utrustad för service av enheter med brandfarliga kylmedel.

• Se till att det finns tillräcklig ventilation på reparationsplatsen.

• Var medveten om att funktionsfel hos utrustningen kan vara orsakade av förlust av kylmedel och en kylmedelsläcka kan vara möjlig.

• Ladda ur kondensatorer på ett sätt så att gnistor inte bildas.

• När hårdlödning krävs skall följande procedurer utföras i rätt ordning: – Ta bort kylmedlet. Om återvinning inte krävs av nationella bestämmelser, töm ut kylmedlet ute. Se till att det uttömda kylmedlet inte utgör någon fara. Vid tveksamheter skall en person skydda utloppet. Var särskilt försiktigt så att det uttömda kylmedlet inte flyter tillbaka in i byggnaden. – Töm kylmedelskretsen. – Rensa kylmedelskretsen med nitrogen i fem minuter. – Töm igen. – Ta bort delar som skall bytas ut genom skärning, inte med lågor. – Rensa hårdlödningspunkten med nitrogen under hårdlödningsproceduren. – Gör ett läckagetest innan laddning med kylmedel.

• Återmontera förseglade områden korrekt. Om packningarna är slitna, byt.

• Kontrollera säkerhetsutrustningen innan enheten tas i bruk.- 73 - d) Stängning

• Om säkerheten påverkas när utrustningen tas ur drift, skall kylmedelsladdningen tas bort innan stängning.

• Se till att det finns tillräcklig ventilation på utrustningsplatsen.

• Var medveten om att funktionsfel hos utrustningen kan vara orsakade av förlust av kylmedel och en kylmedelsläcka kan vara möjlig.

• Ladda ur kondensatorer på ett sätt så att gnistor inte bildas.

• Ta bort kylmedlet. Om återvinning inte krävs av nationella bestämmelser, töm ut kylmedlet ute. Se till att det uttömda kylmedlet inte utgör någon fara. Vid tveksamheter skall en person skydda utloppet. Var särskilt försiktigt så att det uttömda kylmedlet inte flyter tillbaka in i byggnaden.

• Fyll på med nitrogen upp till atmosfäriskt tryck.

• Markera på utrustningen att kylmedlet har tagits bort. e) Avyttring

• Se till att det finns tillräcklig ventilation på arbetsplatsen.

• Ta bort kylmedlet. Om återvinning inte krävs av nationella bestämmelser, töm ut kylmedlet ute. Se till att det uttömda kylmedlet inte utgör någon fara. Vid tveksamheter skall en person skydda utloppet. Var särskilt försiktigt så att det uttömda kylmedlet inte flyter tillbaka in i byggnaden.

• Ta bort kompressorn och töm ut oljan. Transport, märkning och förvaring av enheter som använder brandfarliga kylmedel Transport av utrustning som innehåller brandfarliga kylmedel Uppmärksamma att det kan finnas ytterligare transportbestämmelser med tanke på att utrustningen innehåller brännbara gaser. Maximalt antal delar av utrustningen eller konfiguration av utrustningen som tillåts att transporteras tillsammans avgörs av de tillämpliga transportbestämmelserna. Märkning av utrustningen med skyltar Skyltar för liknande apparater som används i arbetsområden styrs av lokala bestämmelser och ger minimikraven för ombesörjande av säkerheten och/eller hälsoskyltar för arbetsplatsen. Alla skyltar som krävs skall bibehållas och anställda skall se till att anställda får lämpliga och tillräckliga instruktioner och utbildning i betydelsen av lämpliga säkerhetsskyltar och att åtgärder skall vidtas i anslutning till dessa skyltar. Effektiviteten hos skyltarna skall inte döljas av att alltför många skyltar placeras tillsammans. Alla piktogram som används skall vara så enkla som möjligt och endast innehålla väsentliga detaljer. Avyttring av utrustning som innehåller brandfarliga kylmedel Se nationella bestämmelser. Förvaring av utrustning/apparater Förvaring av utrustningen skall ske i enlighet med tillverkarens instruktioner. Förvaring av förpackad (osåld) utrustning Den förpackningens skydd skall vara konstruerat så att mekaniska skador på utrustningen inuti förpackningen inte orsakar läckage av kylmedelsladdningen. Maximalt antal delar utrustningen som tillåts att förvaras tillsammans avgörs av lokala bestämmelser.- 74 - Gebruiksaanwijzing – Dutch VEILIGHEIDSVOORSCHRIFTEN Voor gebruik dient u alle onderstaande instructies te lezen om letsel en schade te voorkomen en om de beste resultaten met het apparaat te bereiken. Bewaar deze handleiding op een veilige plek. Mocht u dit apparaat aan iemand anders overhandigen, dient u ook de gebruiksaanwijzing te overhandigen. In geval van schade die wordt veroorzaakt doordat de gebruiker de instructies in deze gebruiksaanwijzing niet in acht heeft genomen, komt de garantie te vervallen. De fabrikant/importeur is niet aansprakelijk voor schade die wordt veroorzaakt door het niet in acht nemen van de gebruiksaanwijzing, door nalatig gebruik of gebruik dat niet in overeenstemming is met de bepalingen van deze gebruiksaanwijzing.
