Produkttyp	Bärbar LED-projektor
Märke	Brennenstuhl
Modell	professionalLINE X 8050 M
Kategori	Lampa
Ljuskälla	Inbyggd, ej utbytbar LED
Effekt	Cirka 70 W (beräknad)
Märkspänning	220-240 V AC, 50/60 Hz
Effektfaktor	0,9
Märkström	0,34 A
Skyddsklass (IP)	IP54
Slagskydd (IK)	IK08
Skyddsklass	I
Kabellängd	5 m (H07RN-F 3G1,5)
Driftstemperaturområde	-20°C till +50°C
Mått (L x B x H)	31 x 31 x 9,7 cm
Vikt	3,7 kg
Maximal projiceringsyta	0,096 m²
Maximal effekt för inbyggt uttag	80 W
Maximal belastning på uttag (total)	3400 W
Funktioner	På/av, stegvis dimring (100%, 50%) och progressiv dimring, fällbart justerbart handtag, möjlighet till stativmontering
Underhåll	Rengöring med torr eller lätt fuktad trasa, utan lösningsmedel eller slipmedel
Reparerbarhet	Inga reparerbara komponenter, ljuskälla kan inte bytas, öppna inte
Säkerhet	Titta inte direkt in i strålen, förvara utom räckhåll för barn, använd inte med extern dimmer, håll minsta avstånd till belysta föremål
Användning	Inomhus och utomhus (IP54)
Allmän information	Uppfyller WEEE-direktivet 2012/19/EU, försäkran om överensstämmelse finns hos tillverkaren

Vanliga frågor - professionalLINE X 8050 M BRENNENSTUHL

Hur slår man på och stänger av projektorn?

Använd strömbrytaren på baksidan (B). Tryck en gång för att slå på, igen för att stänga av. För snabb avstängning, håll nedtryckt i mer än 3 sekunder och släpp sedan.

Hur justerar man ljusstyrkan?

Projektorn erbjuder stegvis dimring (100% och 50%) genom att trycka två gånger på strömbrytaren, eller progressiv dimring genom att hålla strömbrytaren intryckt. Ljusstyrkan minskar eller ökar långsamt.

Kan man montera projektorn på ett stativ?

Ja, tack vare hålen på handtaget kan projektorn fästas på ett lämpligt stativ (t.ex. Brennenstuhl-stativ). Ett skruvkit medföljer.

Hur rengör man projektorn?

Koppla först ur den. Använd en torr eller lätt fuktad trasa. Använd aldrig lösningsmedel, slipmedel eller liknande rengöringsmedel.

Är ljuskällan utbytbar?

Nej, ljuskällan är inbyggd och kan inte bytas ut. Vid slutet av livslängden måste hela projektorn bytas ut. Öppna inte apparaten.

Vilken är den maximala tillåtna belastningen på det bakre uttaget?

Det inbyggda uttaget kan leverera upp till 80 W. Den totala belastningen (projektor + anslutna enheter) är begränsad till 3400 W på modellen X 8050 M.

Kan man använda projektorn utomhus?

Ja, tack vare skyddsklassen IP54 är den skyddad mot vattenstänk och damm. Lämplig för inomhus- och utomhusbruk.

Vilka säkerhetsåtgärder bör man följa?

Titta aldrig direkt in i ljusstrålen. Förvara apparaten utom räckhåll för barn. Använd endast på en stabil yta. Använd inte med extern dimmer. Håll minsta avstånd till belysta föremål för att undvika överhettning.

Hur kasserar man projektorn vid slutet av dess livslängd?

Kasta inte apparaten med hushållsavfallet. I enlighet med WEEE-direktivet lämna den till en återvinningsstation för elutrustning. Fråga din kommun.

Kan nätsladden bytas ut?

Nej, sladden är inbyggd och kan inte bytas ut. Om den är skadad måste projektorn kasseras.

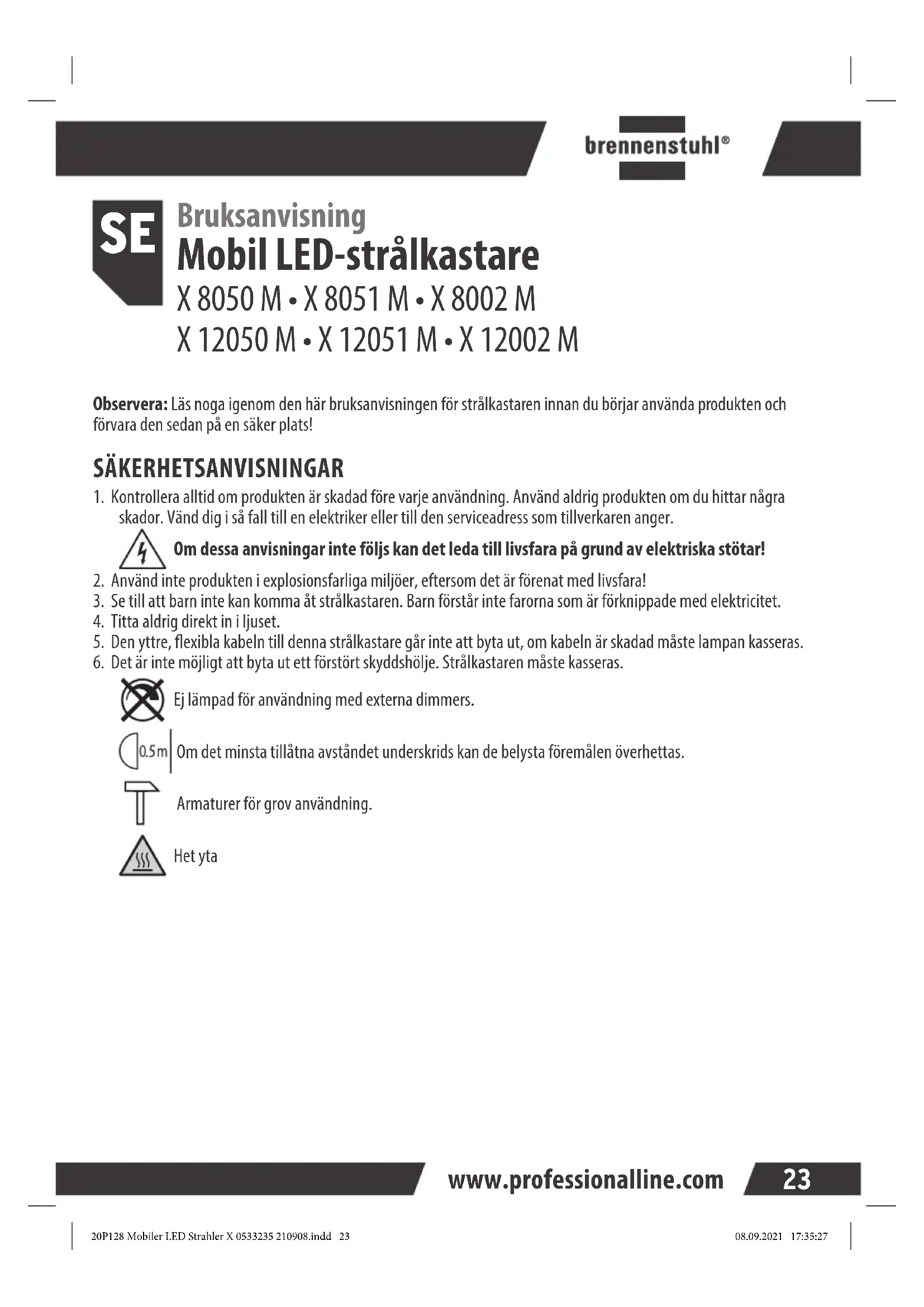

BRUKSANVISNING professionalLINE X 8050 M BRENNENSTUHL

Observera: Läs noga igenom den här bruksanvisningen för strålkastaren innan du börjar använda produkten och förvara den sedan på en säker plats!

SÄKERHETSANVISNINGAR

1. Kontrollera alltid om produkten är skadad före varje användning. Använd aldrig produkten om du hittar några skador. Vänd dig i så fall till en elektriker eller till den serviceadress som tillverkaren anger.

Om dessa anvisningar inte följs kan det leda till livsfara på grund av elektriska stötar!

1. Använd inte produkten i explosionsfarliga miljöer, eftersom det är förenat med livsfara!
2. Se till att barn inte kan komma åt strålkastaren. Barn förstår inte farorna som är förknippade med elektricitet.
3. Titta aldrig direkt in i ljuset.
4. Den yttre, flexibla kabeln till denna strålkastare går inte att byta ut, om kabeln är skadad måste lampan kasseras.
5. Det är inte möjligt att byta ut ett förstört skyddshölje. Strålkastaren måste kasseras.

Ej lämpad för användning med externa dimmers.

Om det minsta tillåtna avständet underskrids kan de belysta föremålen överhettas.

Armaturer för grov användning.

Het yta

www.professionalline.com

23

professionalLINE

TEKNISKA DATA

Typbeteckning X 8050 M/X 8051 M X	8002 M X 12050 M/X 12051 M X 12002 M
Eluttag
Effekt
Nominell spänning	50/60 Hz	220 - 240 V AC50/60 Hz	220 - 240 V AC50/60 Hz	220 - 240 V AC50/60 Hz
Effektfaktor	0,9	0,9	0,9	0,9
Nätström	0,34 A	0,34 A	0,52 A	0,52 A
IP, IK	IP 54, IK 08	IP 54, IK 08	IP 54, IK 08	IP 54, IK 08
Skyddsklass	I	I	I	I
Anslutningsledning	5m H07RN-F 3G1,5	5m H07RN-F 3G1,5	5m H07RN-F 3G1,5	5m H07RN-F 3G1,5
Eluttagets belastning	max. 3400 W	max. 2000 W	max. 3400 W	max. 2000 W
Temperaturområde drift	-20°C – +50°C	-20°C – +50°C	-20°C – +50°C	-20°C – +50°C
Mått	31 x 31 x 9,7 cm	31 x 31 x 9,7 cm	31 x 31 x 10,4 cm	31 x 31 x 10,4 cm
Vikt	3,7 kg	3,7 kg	4,15 kg	4,15 kg
max. projicerad yta	0,096 m^2	0,096 m^2	0,096 m^2	0,096 m^2

Denna produkt är lämplig för inomhus- och utomhusbelysning.

ANVÄNDNING

Ställ upp och slå på strålkastaren

Ställ strålkastaren på ett torrt och jämnt underlag. Använd endast lampan med bygeln Ⓐ utfälld. Den justerbara bygeln Ⓐ kan ställas in i flera olika lägen, så att man kan ändra strålkastarens lutningsvinkel.

Montera strålkastaren på ett stativ

Med hjälp av hålen i bygeln A kan strålkastaren monteras på ett lämpligt stativ. Var noga med att stativet står tillräckligt stadigt och att strålkastaren är ordentligt fastsatt på stativet.

Slå av och på strålkastaren och använd dimmerfunktionen

Slå på strålkastaren med knappen Ⓑ på baksidan. Ljusstyrkan kan ställas in både stegvis och steglöst. Stegvis dimmerfunktion: genom att trycka två gånger på knappen kan ljusstyrkan ställas in på 100 eller 50 %. Steglös dimmerfunktion: när knappen hålls intryckt så sänks ljusstyrkan långsamt. Gör på samma sätt för att öka ljusstyrkan igen. Om samma brytarläge är inställt längre än 3 sekunder, kopplar man alltid om till "av"-läget om man trycker en gång till.

AVBILDADE KOMPONENTER

På baksidan av strålkastaren sitter ett eluttag Ⓐ som kan användas för strömförsörjning. Eluttaget Ⓐ fungerar även när lampan är avstängd.

VALFRITT TILLBEHÖR (ingår inte i leveransen)

Passande tillbehör hittar du på vår hemsida www.brennenstuhl.com.

STATIVMONTERING

Strålkastaren kan med hjälp av hålen i fästbygeln monteras på ett stativ från Brennenstuhl.

I LEVERANSEN INGÅR

För montering av strålkastaren på Brennenstuhls stativ ingår en skruvsats.

1 x M6 x 45-skruv + 1 x bricka, 2 x M6 x 60-skruvar, 2 x brickor och 2 x muttrar.

professionalLINE

UNDERHÅLL

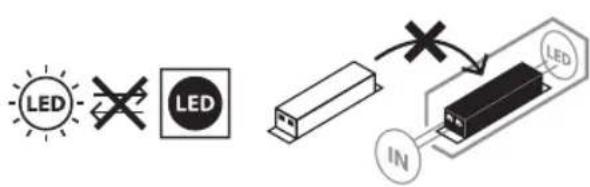

VARNING! Lampan innehåller inga komponenter som behöver underhållas. Det är inte möjligt att byta ut den här lampans ljuskälla. När ljuskällan har uppnätt slutet av sitt serviceliv måste man byta ut hela lampan. Ljusarmaturen får inte öppnas.

RENGÖRING

Koppla från strålkastaren från elnätet innan den rengörs.

Använd inga lösningsmedel, frätande rengöringsmedel eller liknande.

Vid rengöring ska endast en torr eller lätt fuktad trasa användas.

AVFALLSHANTERING

Kassera elektriska apparater på ett miljövänligt sätt! Elektriska apparater hör inte till hushållsavfall!

Enligt EU-direktiv 2012/19 / EU om avfall av elektrisk och elektronisk utrustning, måste elektriska apparater samlas separat och återvinnas på ett miljövänligt sätt. Möjligheter att avfallshantera den uttjänta apparaten kan kommunalförvaltningen informera om.

CE EU-FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

EU-försäkran om överensstämmelse fi nns arkiverad hos tillverkaren.

ADRESSEN

För mer information rekommenderar vi området Service/FAQ:s på vår webbplats www.brennenstuhl.com.
