BRUKSANVISNING FRV 30 Me Kärcher

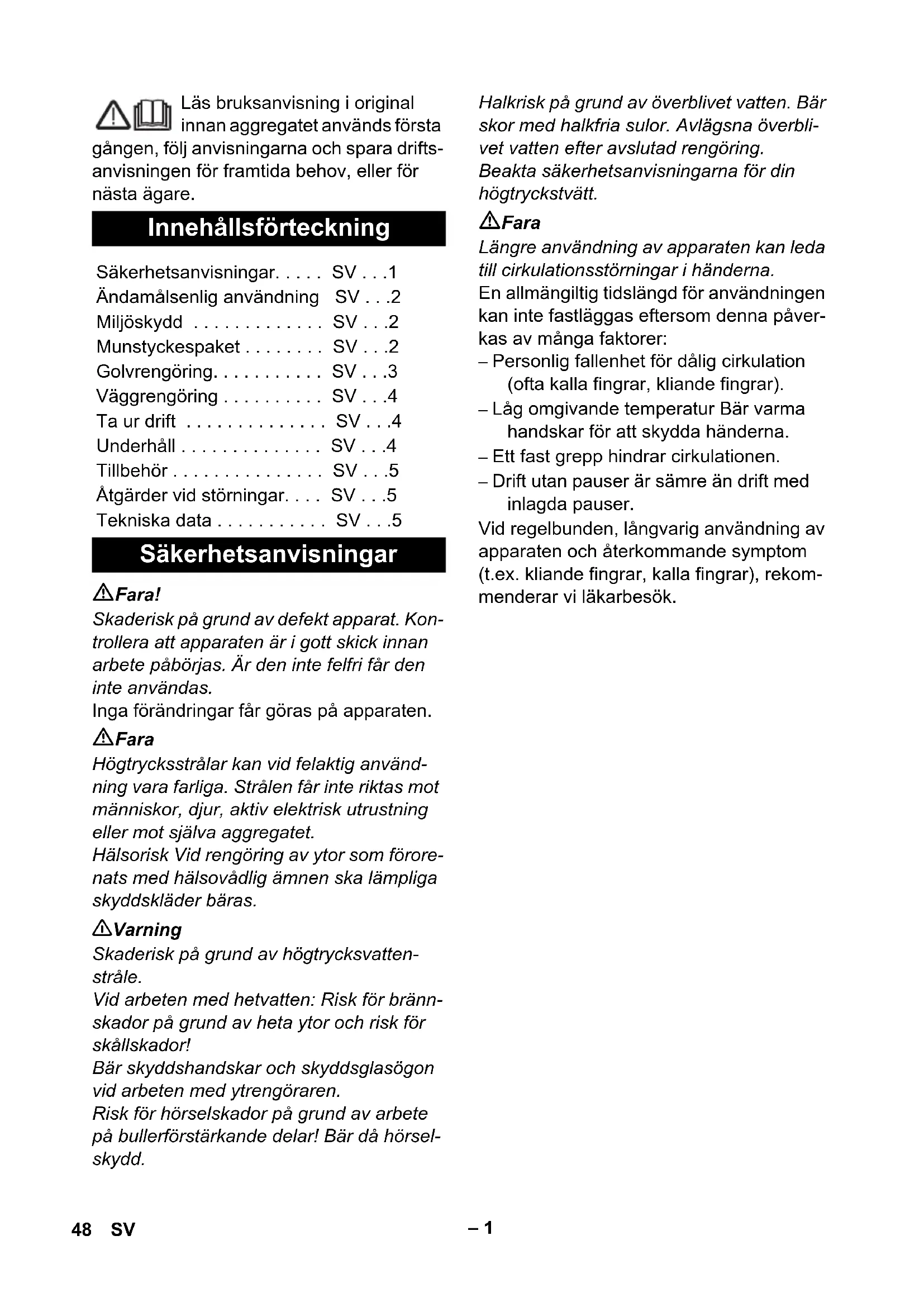

• 0,4 47NO– 1 Läs bruksanvisning i original innan aggregatet används första gången, följ anvisningarna och spara drifts- anvisningen för framtida behov, eller för nästa ägare. Fara! Skaderisk på grund av defekt apparat. Kon- trollera att apparaten är i gott skick innan arbete påbörjas. Är den inte felfri får den inte användas. Inga förändringar får göras på apparaten. Fara Högtrycksstrålar kan vid felaktig använd- ning vara farliga. Strålen får inte riktas mot människor, djur, aktiv elektrisk utrustning eller mot själva aggregatet. Hälsorisk Vid rengöring av ytor som förore- nats med hälsovådlig ämnen ska lämpliga skyddskläder bäras. 몇 Varning Skaderisk på grund av högtrycksvatten- stråle. Vid arbeten med hetvatten: Risk för bränn- skador på grund av heta ytor och risk för skållskador! Bär skyddshandskar och skyddsglasögon vid arbeten med ytrengöraren. Risk för hörselskador på grund av arbete på bullerförstärkande delar! Bär då hörsel- skydd. Halkrisk på grund av överblivet vatten. Bär skor med halkfria sulor. Avlägsna överbli- vet vatten efter avslutad rengöring. Beakta säkerhetsanvisningarna för din högtryckstvätt. Fara Längre användning av apparaten kan leda till cirkulationsstörningar i händerna. En allmängiltig tidslängd för användningen kan inte fastläggas eftersom denna påver- kas av många faktorer: – Personlig fallenhet för dålig cirkulation (ofta kalla fingrar, kliande fingrar). – Låg omgivande temperatur Bär varma handskar för att skydda händerna. – Ett fast grepp hindrar cirkulationen. – Drift utan pauser är sämre än drift med inlagda pauser. Vid regelbunden, långvarig användning av apparaten och återkommande symptom (t.ex. kliande fingrar, kalla fingrar), rekom- menderar vi läkarbesök. Innehållsförteckning Säkerhetsanvisningar
• SV p. 1
• Ändamålsenlig användning SV Miljöskydd p. 2
• SV Munstyckespaket p. 2
• SV Golvrengöring p. 2
• SV Väggrengöring p. 3
• SV Ta ur drift p. 4
• SV Underhåll p. 4
• SV Tillbehör p. 4
• SV Åtgärder vid störningar p. 5
• SV Tekniska data p. 5
• SV Säkerhetsanvisningar 48 SV– 2 Ytrengöraren är lämplig för rengöring av golv- och väggytor tillsammans med hög- tryckstvätt. Maximalt vattentryck 25 MPa (250 bar) p. 5
• Maximal vattentemperatur 85 . Smutsvattnet leds bort via en slang. Emballagematerialen kan återvinnas. Kasta inte emballaget i hushållsso- porna utan för dem till återvinning. Skrotade aggregat innehåller återvin- ningsbara material som bör gå till återvinning. Överlämna skrotade ag- gregat till ett lämpligt återvinningssystem. Upplysningar om ingredienser (REACH) Aktuell information om ingredienser finns på: www.kaercher.com/REACH Hänvisning De munstyckespaket som behövs är an- passade för respektive högtryckstvätt och måste beställas separat. 1 O-ring 2 Rotationsarm 3 Munstycke 4 Mantelmutter Lägg i O-ring i spåret på rotationsar- men. Sätt på munstycke. Skruva fast munstycke och mantelmut- ter lätt. Hänvisning Utkommande stråle måste riktas parallellt med rotationsarmen. Symboler på aggregatet 몇 Varning Skaderisk på grund av roteran- de arm. Stick aldrig in handen under arbetande hög- tryckstvätt. Rotationsarmen fortsätter röra sig en stund efter att hög- tryckstvätten stängts av. Vänta tills armen stannat innan arbe- ten utförs på apparaten. Vid drift med hett vatten: 몇 Varning Förbränningsrisk! Rör inte vid hete ytor! Ta inte ytrengöraren i drift utan att ha läst igenom bruksanvis- ningen. Ändamålsenlig användning Miljöskydd Munstyckespaket Högtryckstvättens mun- styckesstorlek: Munstyckes- paket 034 p. 35
• 2.642-430.0 036 p. 40
• 2.642-431.0 041 p. 45
• 2.642-432.0 046 p. 50
• 2.642-433.0 051 2.642-982.0 Montera munstyckespaket 49SV– 3 Rikta in munstyckets nyckelyta (nyckel- storlek 10) parallellt med rotationsar- men. Drag fast mantelmutter (nyckelstorlek p. 80

22) med skruvnyckel.

Upprepa arbetssteget på den andra ro- tationsarmen. Observera: Munstyckena för ytrengöraren får inte mon- teras på högtryckstvättens strålrör. 1 Injektormunstycke 2 Skruvnyckel Skruva in injektormunstycket i injektorn med en skruvnyckel och dra åt det or- dentligt för hand (8Nm). Skruvnyckeln medföljer munstyckssat- sen. Anslut högryckstvättens stålrör till yt- rengöraren och drag fast med skruv- nycklar (nyckelstorlek 24). Varning En kraftig smutsvattenstråle tränger ut vid slanganslutningen. Använd inte ytrengöra- ren utan slang. Fetta in o-ringen vid slangänden med det medföljande fettet innan montering- en. Stick in den medföljande slangen i yt- rengörarens slanganslutning och säkra genom att vrida fast den. För slangens andra ände till ett avlopp och fixera med det medföljande kard- borrbandet. Observera: Dra om möjligt slangen med utan stigning. Maximal matningshöjd för smutsvatten är 1 m. Den fria slangänden kan fästas med det bi- fogade karborrbandet (exempelvis vid ett avloppsgaller). Använd förlängningsslang vid behov (se "tillbehör"). Håll i handsprutan och strålröret med båda händerna när du arbetar. För ytrengöraren på ett sådant sätt att den ligger an tätt mot ytan som ska ren- göras. Golvrengöring 50 SV– 4 Skruva bort mantelmutter. Ta loss led. Sätt på handsprutpistol. Dra fast kopplingsmutter. Varning En kraftig smutsvattenstråle tränger ut vid slanganslutningen. Använd inte ytrengöra- ren utan slang. Stick in slangen i ytrengörarens slanganslutning och säkra genom att vrida fast den. Dra den andra änden av slangen till ett avlopp. Håll apparaten i handtaget vid väggren- göring. För ytrengöraren på ett sådant sätt att den ligger an tätt mot ytan som ska ren- göras. Driv efter hetvattendrift ytrengöraren med kallt vatten under 2 minuter för att kyla ner den. Spola vid behov igenom ytrengöraren och sugslangen med klart vatten. Skydda apparaten mot frost. Deformera inte borstarna vid förvaring. OBS: För att säkerställa ett varaktigt bra uppsugningsresultat får ytrengöraren FRV 30 inte ställas ner på borstkransen. Som skydd mot skador kan borstlisten un- der förvarning av FRV 30 tas bort helt. Efter användningen ska styrrullarna sköljas av med rent vatten och efter torkning sprayas med krypolja. Väggrengöring Ta ur drift Underhåll 51SV– 5 Rotationsarmen roterar inte Se efter om rengöringsmunstyckena är smutsiga Sugeffekten mattas av. Stäng borstkransen - Byt ut borstkran- sen. Sugkanalen eller sugslangen täppt - rengör sugkanalen och sugslangen. Insprutningsmunstycket igentäppt - rengör insprutningsmunstycket. Tillbehör Tillbehör: Beställnummer Slangfäste (sugkopp för fäste på hala ytor) 2.642-528.0 Smutsuppsamlare (grovsmutsavskiljare) 2.642-532.0 Slanghållare (väggfäs- te) 2.042-001.0 Borstkrans 6.371-293.0 Förlängningsslang 4.441-040.0 Åtgärder vid störningar Tekniska data Beräknade värden enligt EN 60355-2-79 Totalvärde sväng- ning armar m/s
