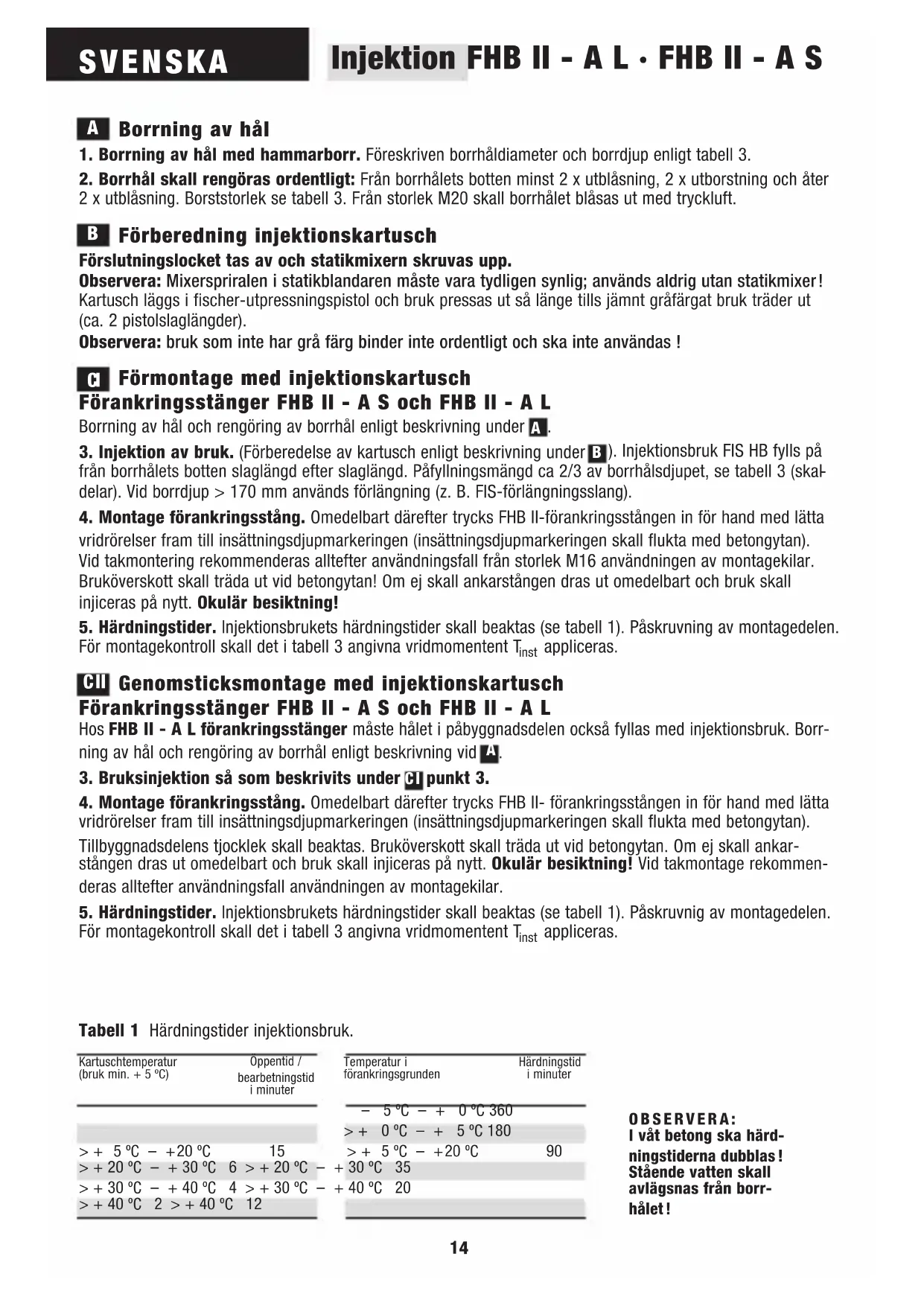

MOAL FHB II_72x108_114104.indd 13 05.09.13 11:38SVENSKA Tabell 1 Härdningstider injektionsbruk. Kartuschtemperatur (bruk min. + 5 ºC)Öppentid / bearbetningstid i minuterTemperatur i förankringsgrundenHärdningstid i minuter – 5 ºC – + 0 ºC 360> + 0 ºC – + 5 ºC 180 > + 5 ºC – + 20 ºC 15 > + 5 ºC – + 20 ºC 90 > + 20 ºC – + 30 ºC 6 > + 20 ºC – + 30 ºC 35> + 30 ºC – + 40 ºC 4 > + 30 ºC – + 40 ºC 20> + 40 ºC 2 > + 40 ºC 12 Injektion FHB II - A L · FHB II - A S OBSERVERA:I våt betong ska härd-ningstiderna dubblas ! Stående vatten skall avlägsnas från borr-hålet !

1. Borrning av hål med hammarborr. Föreskriven borrhåldiameter och borrdjup enligt tabell 3.

2. Borrhål skall rengöras ordentligt: Från borrhålets botten minst 2 x utblåsning, 2 x utborstning och åter

2 x utblåsning. Borststorlek se tabell 3. Från storlek M20 skall borrhålet blåsas ut med tryckluft.

Förberedning injektionskartusch Förslutningslocket tas av och statikmixern skruvas upp. Observera: Mixerspriralen i statikblandaren måste vara tydligen synlig; används aldrig utan statikmixer ! Kartusch läggs i fischer-utpressningspistol och bruk pressas ut så länge tills jämnt gråfärgat bruk träder ut (ca. 2 pistolslaglängder). Observera: bruk som inte har grå färg binder inte ordentligt och ska inte användas !

Förmontage med injektionskartusch Förankringsstänger FHB II - A S och FHB II - A L Borrning av hål och rengöring av borrhål enligt beskrivning under

3. Injektion av bruk. (Förberedelse av kartusch enligt beskrivning under

). Injektionsbruk FIS HB fylls på från borrhålets botten slaglängd efter slaglängd. Påfyllningsmängd ca 2/3 av borrhålsdjupet, se tabell 3 (skal

delar). Vid borrdjup > 170 mm används förlängning (z. B. FIS-förlängningsslang).

4. Montage förankringsstång. Omedelbart därefter trycks FHB II-förankringsstången in för hand med lätta

vridrörelser fram till insättningsdjupmarkeringen (insättningsdjupmarkeringen skall flukta med betongytan). Vid takmontering rekommenderas alltefter användningsfall från storlek M16 användningen av montagekilar. Bruköverskott skall träda ut vid betongytan! Om ej skall ankarstången dras ut omedelbart och bruk skall injiceras på nytt. Okulär besiktning!

5. Härdningstider. Injektionsbrukets härdningstider skall beaktas (se tabell 1). Påskruvning av montagedelen.

För montagekontroll skall det i tabell 3 angivna vridmomentent T inst appliceras.

Genomsticksmontage med injektionskartusch Förankringsstänger FHB II - A S och FHB II - A L Hos FHB II - A L förankringsstänger måste hålet i påbyggnadsdelen också fyllas med injektionsbruk. Borr- ning av hål och rengöring av borrhål enligt beskrivning vid

3. Bruksinjektion så som beskrivits under

4. Montage förankringsstång. Omedelbart därefter trycks FHB II- förankringsstången in för hand med lätta

vridrörelser fram till insättningsdjupmarkeringen (insättningsdjupmarkeringen skall flukta med betongytan). Tillbyggnadsdelens tjocklek skall beaktas. Bruköverskott skall träda ut vid betongytan. Om ej skall ankar- stången dras ut omedelbart och bruk skall injiceras på nytt. Okulär besiktning! Vid takmontage rekommen- deras alltefter användningsfall användningen av montagekilar.

5. Härdningstider. Injektionsbrukets härdningstider skall beaktas (se tabell 1). Påskruvnig av montagedelen.

För montagekontroll skall det i tabell 3 angivna vridmomentent T inst appliceras.

MOAL FHB II_72x108_114104.indd 14 05.09.13 11:38Patron FHB II - A L · FHB II - A S Vid bearbetning med FHB II-patroner rekommenderar vi insättningsdonet RA-SDS (Art.-nr. 62420). D I Förmontage med patron, förankringsstänger FHB II - A S och FHB II - A L

1. Borra hål. En borrhålsrengöring behövs inte.

2. FHB II-patronen sätts in. FHB II-förankringsstång och tillhörande FHB II-patron se tabelle 3.

3. Montage förankringsstång. Förankringsstången införs vridande/slående, med lämplig hammarborr-

maskin (se tabell) under användning av bifogad insättningsskruv. Till detta ska vårt insättningsverktyg RA-SDS användas. När insättningsdjupmarkeringen fluktar med betongytan: STOPP ! När insättningsdjupmarkeringen nås måste bruk träda ut vid betongytan. Okulär besiktning ! Om så ej är fallet dras FHB II-förakringsstången omedelbart ut och monteras på nytt efter insättning av en andra FHB II-patron

4. Härdningstider. Patronbrukets härdningstider skall beaktas (se tabell 2). Påskruvning av monteringsdelen.

För montagekontroll skall det i tabell 3 angivna vridmomentent Tinst appliceras. D II Genomsticksmontage med patron endast med förankringsstång FHB II - A S

1. Borra hål. En borrhålsrengöring behövs inte.

2. FHB II-patronen sätts in. FHB II-förankringsstång och tillhörande FHB II-patron se tabell 3.

3. Montage förankringsstång. Förankringsstången införs vridande/slående, med lämplig hammarborr-

maskin (se tabell) under användning av bifogad insättningsskruv. Till detta ska vårt insättningsverktyg RA-SDS användas. När insättningsdjupmarkeringen fluktar med betongytan: STOPP ! När insättningsdjupmarkeringen nås måste bruk träda ut vid betongytan. Okulär besiktning ! Om så ej är fallet dras FHB II-förakringsstången omedelbart ut och monteras på nytt efter insättning av en andra FHB II-patron

4. Härdningstider. Beakta patronbrukets härdningstider (se tabell 2). Skruva fast montagedelen. Använd

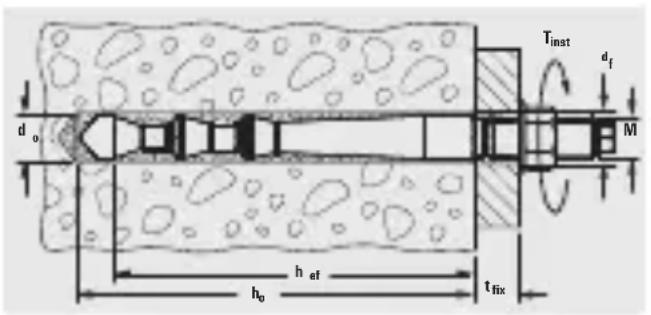

vridmomentet T inst (tabell 3) till montagekontrollen. Tabell 3 Monteringsvärden injektions- och patronsystem: Borr-

Genom-sticks- hål Ø d
