BRUKSANVISNING NT 301 Ap L Kärcher

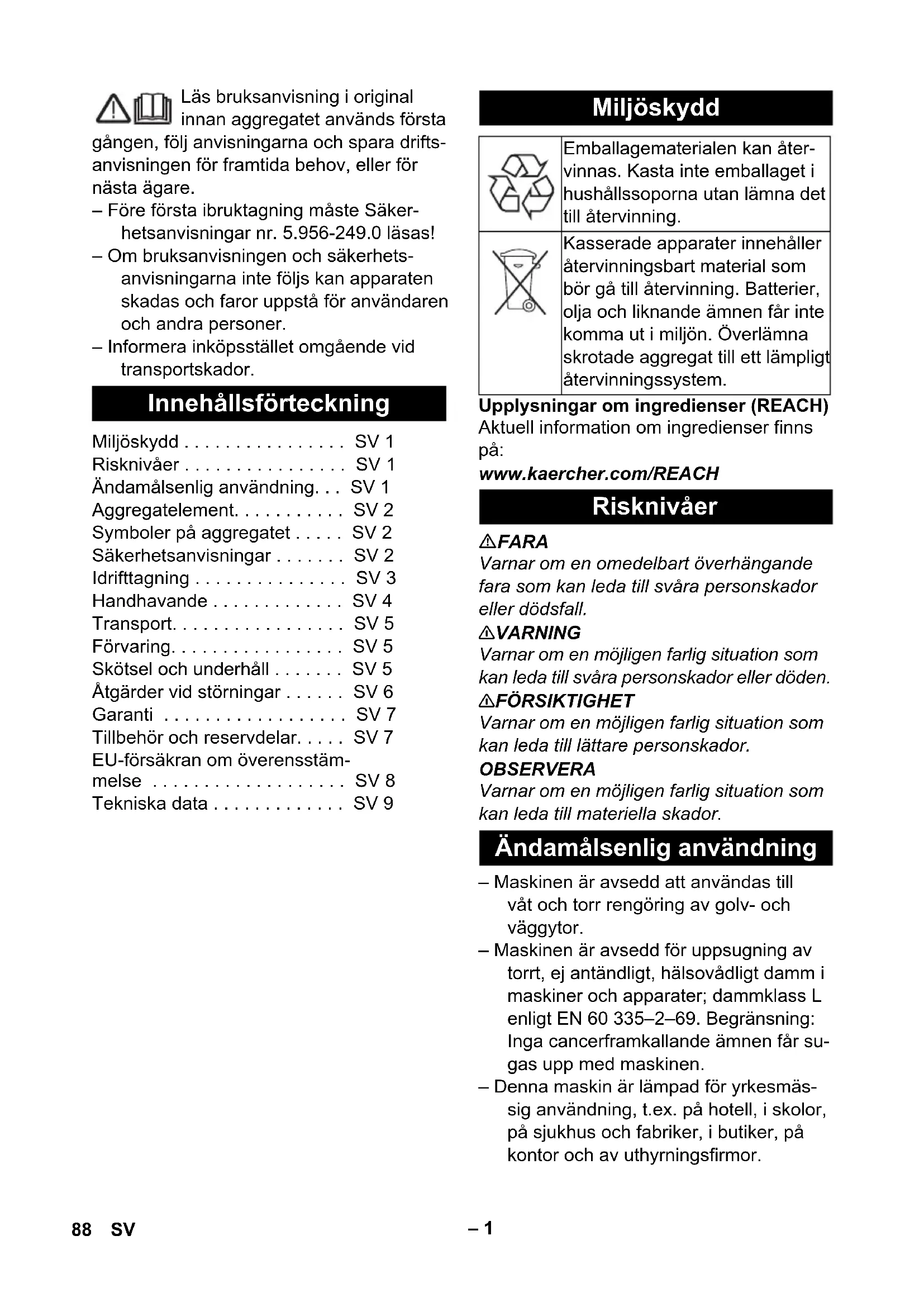

Ap Te L Best.nr. Kabellengde EU 6.650-867.0 7,5 m GB 6.650-986.0 7,5 m CH 6.650-984.0 7,5 m AU 6.650-985.0 7,5 m 87NO– 1 Läs bruksanvisning i original innan aggregatet används första gången, följ anvisningarna och spara drifts- anvisningen för framtida behov, eller för nästa ägare. – Före första ibruktagning måste Säker- hetsanvisningar nr. 5.956-249.0 läsas! – Om bruksanvisningen och säkerhets- anvisningarna inte följs kan apparaten skadas och faror uppstå för användaren och andra personer. – Informera inköpsstället omgående vid transportskador. Upplysningar om ingredienser (REACH) Aktuell information om ingredienser finns på: www.kaercher.com/REACH FARA Varnar om en omedelbart överhängande fara som kan leda till svåra personskador eller dödsfall. 몇 VARNING Varnar om en möjligen farlig situation som kan leda till svåra personskador eller döden. 몇 FÖRSIKTIGHET Varnar om en möjligen farlig situation som kan leda till lättare personskador. OBSERVERA Varnar om en möjligen farlig situation som kan leda till materiella skador. – Maskinen är avsedd att användas till våt och torr rengöring av golv- och väggytor. – Maskinen är avsedd för uppsugning av torrt, ej antändligt, hälsovådligt damm i maskiner och apparater; dammklass L enligt EN 60 335–2–69. Begränsning: Inga cancerframkallande ämnen får su- gas upp med maskinen. – Denna maskin är lämpad för yrkesmäs- sig användning, t.ex. på hotell, i skolor, på sjukhus och fabriker, i butiker, på kontor och av uthyrningsfirmor. Innehållsförteckning Miljöskydd . . . . . . . . . . . . . . . . SV 1 Risknivåer . . . . . . . . . . . . . . . . SV 1 Ändamålsenlig användning. . . SV 1 Aggregatelement. . . . . . . . . . . SV 2 Symboler på aggregatet . . . . . SV 2 Säkerhetsanvisningar . . . . . . . SV 2 Idrifttagning . . . . . . . . . . . . . . . SV 3 Handhavande . . . . . . . . . . . . . SV 4 Transport. . . . . . . . . . . . . . . . . SV 5 Förvaring. . . . . . . . . . . . . . . . . SV 5 Skötsel och underhåll . . . . . . . SV 5 Åtgärder vid störningar . . . . . . SV 6 Garanti . . . . . . . . . . . . . . . . . . SV 7 Tillbehör och reservdelar. . . . . SV 7 EU-försäkran om överensstäm- melse . . . . . . . . . . . . . . . . . . . SV 8 Tekniska data . . . . . . . . . . . . . SV 9 Miljöskydd Emballagematerialen kan åter- vinnas. Kasta inte emballaget i hushållssoporna utan lämna det till återvinning. Kasserade apparater innehåller återvinningsbart material som bör gå till återvinning. Batterier, olja och liknande ämnen får inte komma ut i miljön. Överlämna skrotade aggregat till ett lämpligt återvinningssystem. Risknivåer Ändamålsenlig användning 88 SV– 2 1 Elektroder 2 Sugfästen 3 Sugslang 4 Slanghållare 5 Förregling av skjutbygeln (endast NT 50/1) 6 Fogmunstycke 7 Luftutströmning, arbetsluft 8 Sughuvud 9 Spärr av sughuvud 10 Greppfördjupning 11 Smutsbehållare 12 Styrrulle 13 Handtag (endast NT 50/1) 14 Luftinströmning, motorkylluft 15 Golvmunstycke 16 Sugrör 17 Anslag för verktygslåda 18 Gummimuff, skruvbar 19 Fästögla 20 Filterskydd 21 Bärhandtag 22 Sugkraftinställning (steglös) 23 Verktygsadapter (endast Ap Te L) 24 Skjuthandtag (endast NT 50/1) 25 Knapp för filterrengöring 26 Vridbrytare 27 Uttag (endast Ap Te L) 28 Fäste till golvmunstycke 29 Utsläppningsslang (endast NT 50/1) 30 Hållare för sugrör 31 Kabelkrok (endast NT 50/1) 32 Krök 33 Nätkabel 34 Hållare för rörböj (endast NT 30/1, NT 40/1) 35 Filterram 36 Plattfilter (PES) 37 Filterrengöring 38 Typskylt FARA – När frånluften inte leds ut utomhus, måste inomhusbanan ha en tillräcklig luftutbyteshastighet L. För att upprätt- hålla föreskrivna gränsvärden får den tillbakaledda volymströmmen uppgå till maximalt 50 % av friskluftvolymsström- men (rumsvolym V

). Utan särskilda ventilationsåt- gärder gäller: L

– Endast för uppgiften utbildad personal får använda aggregatet och de sub- stanser för vilka det är avsett; detta gäl- ler även hanteringen av uppsamlade substanser. – Apparaten innehåller hälsovådligt damm. Tömning och underhåll inklusive hantering av dammuppsamlingsbehål- laren får endast utföras av kvalificerad personal med motsvarande skyddsut- rustning. – Använd aldrig apparaten utan ett kom- plett filtreringssystem. Aggregatelement Symboler på aggregatet VARNING: Maskinen innehåller hälsovåd- ligt damm. Tömning och underhåll, inklusi- ve avlägsnande av dammpåsen, får en- dast utföras av en sakkunnik person som bär lämplig personlig skyddsurtustning. Starta inte maskinen innan det kompletta filersystemet har installerats. Planfilter (cellulosa) Beställningsnr. 6.904-367.0 Plattfilter (PES) Beställningsnr. 6.907-662.0 Plattfilter (PTFE) Beställningsnr. 6.907-455.0 Säkerhetsanvisningar 89SV– 3 – Säkerhetsbestämmelser för det materi- al som skall hanteras måste beaktas. – Aktivera spärren på styrvalsen så att maskinen står stadigt. Om spärren är öppen kan maskinen börja röra sig okontrollerat. 몇 VARNING Under sugning får platveckfiltret aldrig tas bort. 몇 VARNING Sug inte utan filterelement eftersom sug- motorn då kan skadas och hälsoriskerna ökar p.g.a. förhöjd finstoffsandel! Endast för maskiner med inbyggt elut- tag: Med det jordade anslutningsfästet avleds statisk uppladdning. Därigenom förhindras gnistbildning och stötar med elektriskt le- dande tillbehör (tillval). – NT 30/1: Apparaten är utrustad med en fleecefilterpåse med blindlock, beställ- ningsnummer. 2.889-154.0 (5 styck). – NT 40/1, NT 50/1: Apparaten är utrus- tad med en fleecefilterpåse med blind- lock, beställningsnummer. 2.889-155.0 (5 styck). Anmärkning: Med denna maskin kan alla sorters damm upp till dammklass L sugas upp. Anmärkning: Anmärkning: Enhteten är lämplig som industridammsugare för att suga torrt, ej brännbart stoft med AGW-vär- den större än eller lika med 1 mg/m

– Vid sugning av fint damm kan även en fleecefilterpåse eller en avfallspåse (specialtillbehör) användas. Bild Lossa spärr på sughuvudet och ta av det. Trä på fliesfilterpåse. Sätt på sughuvudet och lås fast. Bild Lossa spärr på sughuvudet och ta av det. Sätt in avfallspåsen (specialtillbehör). Placera avfallspåsen (specialtillbehör) i behållaren. Se till att markeringslinjen är innanför behållaren och att båda avluftningslock är positionerade på behållarens bakre vägg. Sätt på sughuvudet och lås fast. Gäller endast planfilter (cellulosa): OBSERVERA Observera följande vid växling från våt- till torrsugning : Sugning av torrt damm när filterelementet är fuktigt gör att filtret blir tilltäppt och däri- genom oanvändbart. Våta filter skall innan användning ersät- tas av torra. Byt filter enligt beskrivningen i avsnitt ”Skötsel och underhåll”. Observera: Vid permanent våtsugning är det bra att använda ett PES-plattfilter (se fil- tersystem). FARA Vid våtsugning får inget hälsofarligt damm sugas upp. Bild Montera av borstavstrykaren. Montera gummiläpparna. Observera: Gummiläpparnas strukturera- de sida måste peka utåt. Bild Lossa spärr på sughuvudet och ta av det. Dra ut fleecefilterpåsen på flänsen upp- åt. Förslut fleecefilterpåsen tätt med blind- lock. Idrifttagning Anti-Statik-System Torrsugning Sätta i fliesfilterpåse Sätt i avfallspåse Växling från våt- till torrsugning Våtsugning Montering gummiläppar Ta loss fliesfilterpåse 90 SV– 4 Avfallshantera den förbrukade fliesfil- terpåsen enligt gällande föreskrifter. Sätt på sughuvudet och lås fast. – Vid uppsugning av våt smuts måste fli- esfilterpåsen alltid avlägsnas. Bild Lossa spärr på sughuvudet och ta av det. Vik upp avfallspåsen (specialtillbehör). Förslut avfallspåsen (specialtillbehör) tätt med buntband under öppningen. Ta ut avfallspåsen (specialtillbehör). Avfallshantera avfallspåsen (specialtill- behör) enligt de lagstadgade bestäm- melserna. Sätt på sughuvudet och lås fast. – Vid uppsugning av våt smuts måste av- fallspåsen, (specialtillbehör) alltid tas bort. Endast NT 50/1: Bild Töm ut smutsvattnet via tömningsslang. – Vid uppsugning av fuktigt smuts med polstermunstycket (tillval) eller fogmun- stycke, eller om huvudsakligen vatten sugs upp ur en behållare, rekommen- derar vi att inte använda knappen för funktionen "Halvautomatisk filterrengö- ring". – När max. vätskenivå har uppnåtts stängs apparaten automatiskt av. – Med ej ledande vätskor (t.ex. borre- mulsion, oljor och fett) stängs appa- raten inte av när behållaren är full. Fyllnadsnivån måste ständigt kon- trolleras och behållaren måste töm- mas i tid. – Efter avslutad våtsugning: Rengör platt- veckfilter med filterrengöringen. Rengör elektroder med en borste. Torka ren be- hållaren med en fuktig trasa och låt den torka. Bild Sugslangen är utrustad med ett clip-sys- tem. Alla tillbehörsdelar med märkbredd 35 mm kan anslutas. Stick i nätkontakten. Starta maskinen med vridbrytaren. Endast för maskiner med inbyggt elut- tag: FARA Risk för person och egendomsskada! Elut- taget är endast avsett för direkt anslutning av elverktyg till maskinen. All användning av eluttaget är otillåten. Förbind elverktygets nätkontakt med sugen. Sugen är i Standby-läge. Starta maskinen med vridbrytaren. Observera: Dammsugaren kopplas till/från automatisk med elverktyget. Observera: Dammsugaren har en startför- dröjning på 0,5 sekunder och en eftersläp- ningstid på upp till 15 sekunder. Observera: Se Tekniska data för elverkty- gens effektanslutningsvärden. Bild Avlägsna krökar på sugslangen. Montera verktygsadapter på sugslang. Bild Anslut verktygsadapter till elverktyg. Observera: Aktivering av filterrengöringen var femte till tionde minut ökar plattvecksfil- trets livslängd. Observera: Den halvautomatiska filterren- göringen kan endast startas när apparaten är påslagen. Tryck 5 x på knappen för halvautoma- tisk filterrengöring. Plattvecksfiltret ren- görs då av en luftstöt (pulserande ljud). Ta bort avfallspåse Släpp ut smutsvatten Allmänt Clipanslutning Handhavande Koppla till aggregatet Arbeta med elverktyg Halvautomatisk filterrengöring 91SV– 5 Bild Powerrengöring (vid mycket smutsigt planfilter): Täck över sugröret eller grenröret med handen och tryck på knappen för halvautomatisk filterrengö- ring 5x när enheten är på. Tryck 5 x på knappen för halvautoma- tisk filterrengöring. Stäng av maskinen med vridbrytaren. Drag ur nätkontakten. Töm behållaren. Rengör apparaten invändigt och utvän- digt genom uppsugning och torka med en fuktig trasa. Endast NT 50/1: Lossa skjutbygelns förregling och ställ in skjutbygeln. Bild Förvara sugslang och nätsladd som vi- sat på bilden. Förvara apparaten i ett torrt rum och säkra den mot obehörig användning. 몇 FÖRSIKTIGHET Risk för person och egendomsskada! Ob- servera vid transport maskinens vikt. Ta loss sugröret med golvmunstycket ur fästet. Ta tag i maskinens bärhand- tag och sugrör, inte i skjutbygeln, när maskinen ska bäras. Vid transport i fordon ska maskinen säkras enligt respektive gällande be- stämmelser så den inte kan tippa eller glida. 몇 FÖRSIKTIGHET Risk för person och egendomsskada! Ob- servera maskinens vikt vid lagring. Denna maskin får endast lagras inomhus. FARA Stäng alltid av aggregatet och lossa nät- kontakten innan arbeten på aggregatet ut- förs. Dammuppsugande maskiner är säkerhets- anordningar för skydd mot eller åtgärdande av faror enligt den tyska lagen BGV A1. – Vid underhåll av användaren ska appa- raten endast demonteras, rengöras och underhållas i den utsträckning det är möjligt utan att faror för underhållsper- sonalen eller andra personer uppstår. Lämpliga försiktighetsåtgärder inklude- rar avgiftning före demonteringen. Vidta åtgärder för lokalt filtrerad tvångsventi- lation där apparaten demonteras, ren- göring av underhållsutrymmet och lämpliga skyddsutrustningar för perso- nalen. – Apparatens yttre ska avgiftas genom dammsugning och torkas rent eller be- handlas med tätningsmedel innan den flyttas från det farliga området. Alla ap- paratdelar ska behandlas som förore- nade när de flyttas från det farliga områ- det. Lämpliga åtgärder måste vidtas för att undvika att dammet fördelas. – Vid underhålls- och reparationsarbete ska alla förorenade föremål som inte kan rengöras i tillräckligt hög grad kas- tas bort. Sådana föremål ska omhän- dertas i lufttäta påsar i enlighet med gäl- lande bestämmelser för hantering av sådant avfall. 몇 VARNING Säkerhetsanordningar för förebyggande av faror måste underhållas regelbundet. Det innebär att den säkerhetstekniska funktio- nen hos dessa anordningar, t.ex. maski- nens täthet eller skador på filtret, måste kontrolleras minst en gång om året av till- verkaren eller en instruerad person. OBSERVERA Risk för skada! Använd aldrig rengörings- medel som innehåller silkon. – Enklare underhålls- och skötselarbeten kan genomföras av dig själv. Koppla från aggregatet Efter varje användning In-/utfällning av skjutbygel Förvara aggregatet Transport Förvaring Skötsel och underhåll 92 SV– 6 – Apparatens yta och behållarens insida ska rengöras regelbundet med en våt trasa. FARA Risker på grund av hälsovådligt damm. Bär ansiktsmask P2 eller mask med högre vär- de samt engångsklädsel vid underhållsar- beten (t.ex. filterbyte). Bild Öppna filterlocket. Lyft ur filterramen. Tag ut plattvecksfilter. Avfallshantera begagnade planfilter en- ligt de lagstadgade bestämmelserna. Tag bort smuts som samlats på renluft- sidan. Rengör filterramen och dess kontaktyta med en fuktig trasa. Sätt i ett nytt plattvecksfilter. Se till att planfiltret ligger jämnt mot alla kanter när du sätter in det. Sätt i filterramen. Tillslut filterskyddet, det hakas hörbart fast. Bild Lossa spärr på sughuvudet och ta av det. Dra ut fleecefilterpåsen på flänsen upp- åt. Förslut fleecefilterpåsen tätt med blind- lock. Avfallshantera den förbrukade fliesfil- terpåsen enligt gällande föreskrifter. Trä på en ny fliesfilterpåse. Sätt på sughuvudet och lås fast. Bild Lossa spärr på sughuvudet och ta av det. Vik upp avfallspåsen (specialtillbehör). Förslut avfallspåsen (specialtillbehör) tätt med buntband under öppningen. Ta ut avfallspåsen (specialtillbehör). Avfallshantera avfallspåsen (specialtill- behör) enligt de lagstadgade bestäm- melserna. Sätt in en ny avfallspåse (specialtillbe- hör). Placera avfallspåsen (specialtillbehör) i behållaren. Se till att markeringslinjen är innanför behållaren och att båda avluftningslock är positionerade på behållarens bakre vägg. Sätt på sughuvudet och lås fast. Lossa spärr på sughuvudet och ta av det. Rengör elektroder med en borste. Sätt på sughuvudet och lås fast. FARA Stäng alltid av aggregatet och lossa nät- kontakten innan arbeten på aggregatet ut- förs. Observera: Om ett fel uppträder (t.ex. om filtret går sönder), måste maskinen omgå- ende stängas av. Felet måste åtgärdas före driften återupptas.

Kontrollera eluttaget och strömförsörj- ningens säkring. Kontrollera apparatens nätkabel, nät- kontakt och elektroder och vid behov apparatens eluttag. Slå på apparaten. Töm behållaren. Koppla från apparaten och vänta i 5 sekunder, koppla till igen efter 5 sekun- der. Rengör både elektroder och mellan- rummet mellan elektroderna med en borste. Byta plattveckat filter Byt fliesfilterpåse Byt avfallspåse Rengöra elektroder Åtgärder vid störningar Sugturbinen fungerar inte Sugturbinen stängs av Sugturbinen startar inte efter att behållaren har tömts 93SV– 7 Avlägsna stopp i sugmunstycke, sug- rör, sugslang eller plattvecksfilter. Byt full fliesfilterpåse. Byt full avfallspåse (specialtillbehör). Tryck 5 x på knappen för halvautoma- tisk filterrengöring när apparaten är på- slagen. Haka fast filterskyddet ordentligt. Byt plattveckat filter. Endast NT 50/1: Kontrollera att tömningsslang är tät. Bild Kontrollera/korrigera att plattveckfiltret sitter korrekt. Byt plattveckat filter. Rengör både elektroder och mellan- rummet mellan elektroderna med en borste. Kontrollera fyllnadsnivån ofta när ej le- dande vätska används. Sugslang ej ansluten. Informera kundservice. Informera kundservice. Kan störningen inte åtgärdas måste ag- gregatet kontrolleras av auktoriserad serviceverkstad. I respektive land gäller de garantivillkor som publicerats av våra auktoriserade dist- ributörer. Eventuella fel på aggregatet re- pareras utan kostnad under förutsättning att det orsakats av ett material- eller tillverk- ningsfel. I frågor som gäller garantin ska du vända dig med kvitto till inköpsstället eller närmaste auktoriserade serviceverkstad. Använd endast originaltillbehör och origi- nalreservdelar, så att en säker och stör- ningsfri drift av maskinen är garanterad. Information om tillbehör och reservdelar finns på www.kaercher.com. Sugkraften nedsatt Damm tränger ut under sugning Frånkopplingsautomatiken (våtsugning) fungerar inte Den halvautomatiska filterrengöringen arbetar inte Den halvautomatiska filterrengöringen kopplas inte från Den halvautomatiska filterrengöringen låter sig inte tillkopplas Kundservice Garanti Tillbehör och reservdelar 94 SV– 8 Härmed försäkrar vi att nedanstående be- tecknade maskin i ändamål och konstruk- tion samt i den av oss levererade versionen motsvarar EU-direktivens tillämpliga grund- läggande säkerhets- och hälsokrav. Vid ändringar på maskinen som inte har god- känts av oss blir denna överensstämmelse- förklaring ogiltig. 5.966-337 Undertecknade agerar på order av och med fullmakt från företagsledningen. Dokumentationsbefullmäktigad: S. Reiser Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2018/01/01 EU-försäkran om överensstämmelse Produkt: Våt- och torrdammsugare Typ: 1.148-xxx Tillämpliga EU-direktiv 2006/42/EG (+2009/127/EG) 2014/30/EU 2011/65/EU Tillämpade harmoniserade normer EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 2015 EN 60335–1 EN 60335–2–69 EN 61000–3–2: 2014 EN 61000–3–3: 2013 EN 62233: 2008 EN 50581 Tillämpade nationella normer
