Produkttyp	Induktionshäll
Modell	TC 2400 Thermo Control (2235)
Mått (B/H/D)	30 x 6 x 37 cm
Nettovikt	2,9 kg
Strömförsörjning	220-240 V, 50/60 Hz
Effektförbrukning	2400 W
Standbyeffekt	ErP-nivå 2-kompatibel
Tillagningszon	1 induktionszon (diameter 12-26 cm)
Temperaturområde (intern sensor)	60 °C till 240 °C
Temperaturområde (extern termometer)	40 °C till 160 °C
Effektnivåer	12 nivåer (1-12)
Timer	0 till 180 minuter (i steg om 1 minut)
Tillagningsfunktioner	Effektläge, temperaturläge (med intern eller extern sond), timer
Säkerhet	Överhettningsskydd, indikering av restvärme (H), automatisk avstängning vid fel
Display	Digital skärm med felkoder (E05, E09, E0A)
Medföljande tillbehör	Extern termometer med hållare, bruksanvisning
Plattans material	Glaskeramik
Rengöring och underhåll	Rengör med en mjuk, fuktig trasa, använd inte slipande rengöringsmedel
Garanti	24 månader
Reparabilitet	Reparationer endast av auktoriserad fackman

Vanliga frågor - TC 2400 Thermo Control CASO

Vilka typer av kärl är kompatibla med denna induktionshäll?

Använd kärl med magnetisk botten (järnhaltig) som emaljerat stål, gjutjärn eller rostfritt stål med magnetisk kärna. Bottendiametern måste vara mellan 12 och 26 cm och totalvikten får inte överstiga 6 kg.

Hur rengör jag glaskeramikhällen?

Vänta tills plattan är kall, rengör sedan med en mjuk och fuktig trasa. Använd aldrig slipande medel eller lösningsmedel. Ta bort brända rester med en speciell keramikskrapa om det behövs.

Vad betyder visningen 'E05'?

Koden E05 indikerar att överhettningsskyddet har aktiverats. Apparaten har nått 270 °C och stängts av automatiskt. Dra ur kontakten, låt svalna, anslut sedan och sätt på igen.

Hur använder jag den medföljande externa termometern?

Fäst hållaren på kastrullen, anslut termometern till vänster på apparaten och placera sonden i vätskan eller livsmedlet. Tryck på Temp för att ställa in önskad temperatur (40-160 °C). Tillagningen stoppas automatiskt när temperaturen uppnås.

Kan jag använda en timer med temperaturfunktionen?

Ja. Ställ först in temperaturen med den externa termometern, tryck sedan på Timer och välj en tid (1 till 180 minuter). Timern startar först när den inställda temperaturen uppnås. Om tiden går ut innan temperaturen stängs apparaten av.

Värms plattan direkt?

Nej, induktionsprincipen värmer direkt kärlets botten via magnetfält. Glaskeramiken värms bara av värmen som överförs från kastrullen. Observera att plattan kan bli mycket varm efter användning: visningen H indikerar restvärme.

Vad är maximal effekt och hur lång tid tar det att koka upp vatten?

Maximaleffekten är 2400 W. Med ett lämpligt kärl kokar vattnet mycket snabbt tack vare induktionens höga verkningsgrad. Använd läget Level (nivå 12) för snabb uppvärmning.

Kan jag använda kastruller av koppar eller aluminium?

Nej, kärl av koppar, aluminium, glas eller keramik utan magnetisk botten fungerar inte på en induktionshäll. Testa med en magnet: om den fäster ordentligt i botten är kärlet kompatibelt.

Vad gör jag vid spill av vätska?

Stäng av apparaten och dra ur kontakten. Låt svalna, torka sedan noggrant med en fuktig trasa. Se till att ingen vätska tränger in i ventilationsspringorna för att undvika elektroniska skador.

Har apparaten garanti?

Ja, CASO TC 2400 Thermo Control-hällen har en garanti på 24 månader från inköpsdatum för tillverkningsfel. Spara kvittot och kontakta kundtjänst före retur.

BRUKSANVISNING TC 2400 Thermo Control CASO

41.2 Information om denna bruksanvisning....92
41.3 Varningstexter....92
41.4 Ansvarsbegränsning 93
41.5 Upphovsmannarättsskydd 93
42 Säkerhet....93
42.1 Avsedd användning....93
42.2 Allmänna säkerhetsanvisningar 94
42.3 Riskkällor....95
42.3.1 Risker genom elektromagnetiskt fält 95
42.3.2 Risk för brännskador....96
42.3.3 Explosionsrisk....96
42.3.4 Brandrisk....97
42.3.5 Risker genom elektrisk ström....97
43 Idrifttagning....98
43.1 Säkerhetsanvisningar....98
43.2 Leveransomfattning och transportinspektion....98
43.3 Uppackning 99
43.4 Avfallshantering av emballaget 99
43.5 Uppställning 99
43.5.1 Krav på uppställningsplatsen 99
43.5.2 Undvikande av radiostörningar 100
43.6 Elektrisk anslutning....100
44 Uppbyggnad och funktion....100

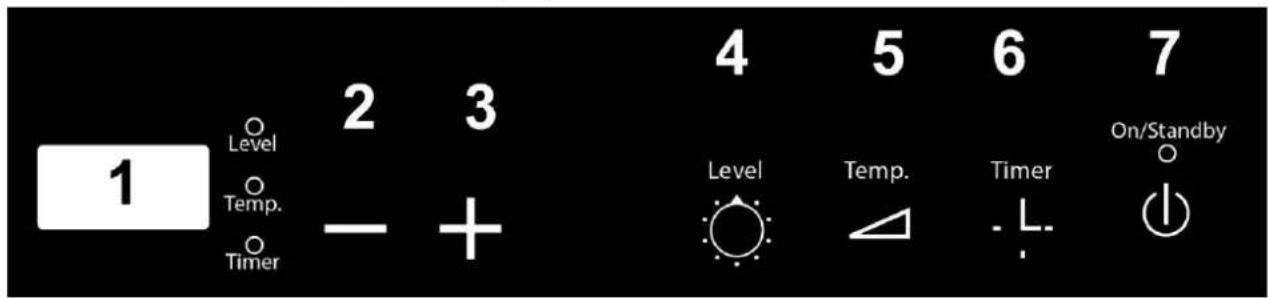

44.1 Manöverorgan och displayer 101
44.1.1 Manöverorgan och displayer....101
44.1.2 Varningsanvisningar på apparaten 101
44.1.3 Piptoner....101
44.2 Märkskylt 102
45 Manövrering och drift....102
45.1 Induktionshällars funktioner och fördelar 102
45.2 Anvisningar avseende kokkärl 102
45.3 Säkerhetsanvisningar....103
45.4 Användning av apparaten 104
45.4.1 Inkoppling....104
45.4.2 Effektläge....104
45.4.3 Temperaturläge....104
45.4.4 Timer....106
45.4.5 Stäng av....106
46 Rengöring och skötsel 106

46.1 Säkerhetsanvisningar....106

46.2 Rengöring....107

47 Åtgärdande av störningar 107

47.1 Säkerhetsanvisningar....107

47.2 Störningsmeddelanden 107

47.3 Orsaker till och åtgärdande av störningar....108

48 Avfallshantering av uttjänt apparat 108

49 Garanti 108

50 Tekniska data....109

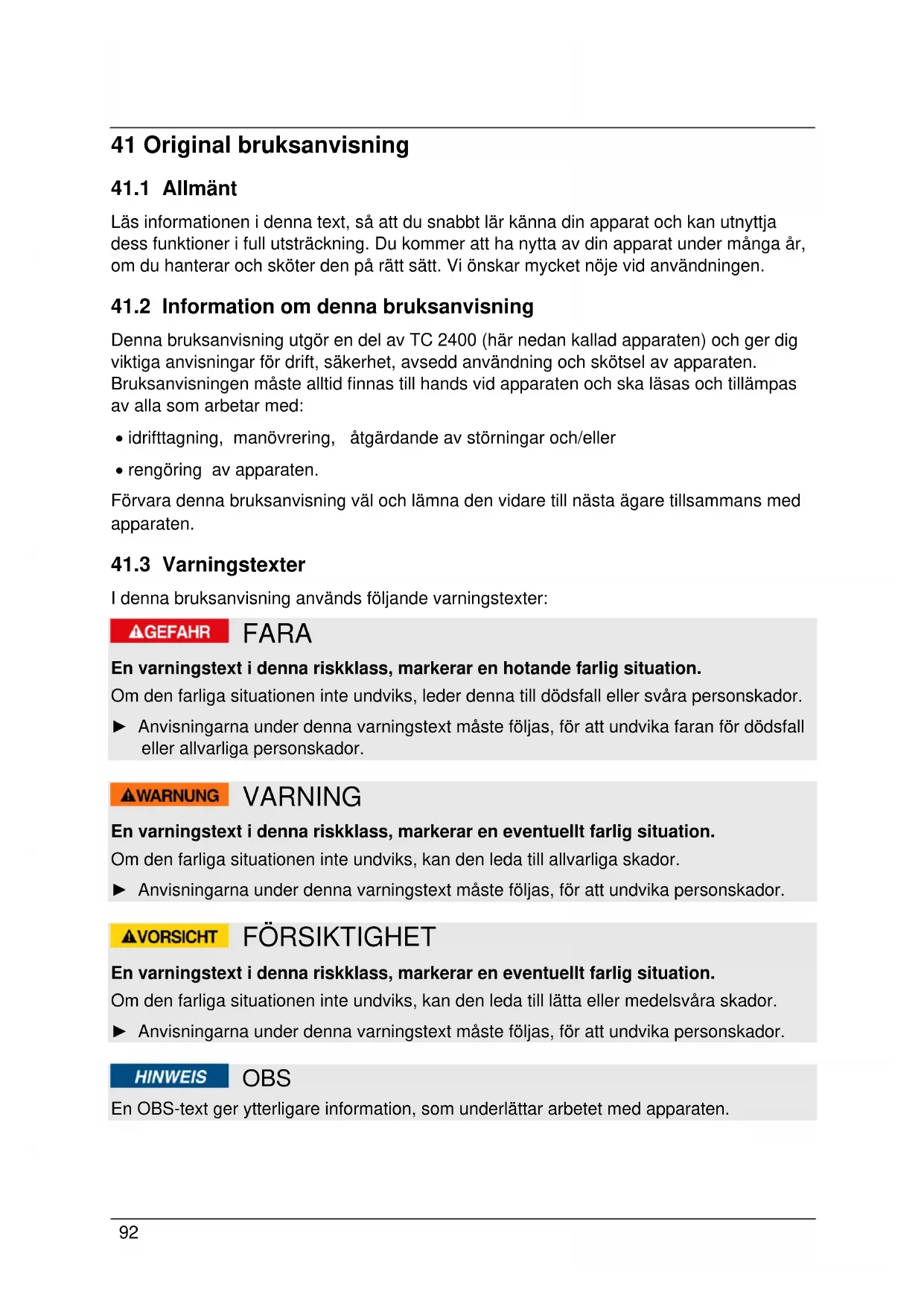

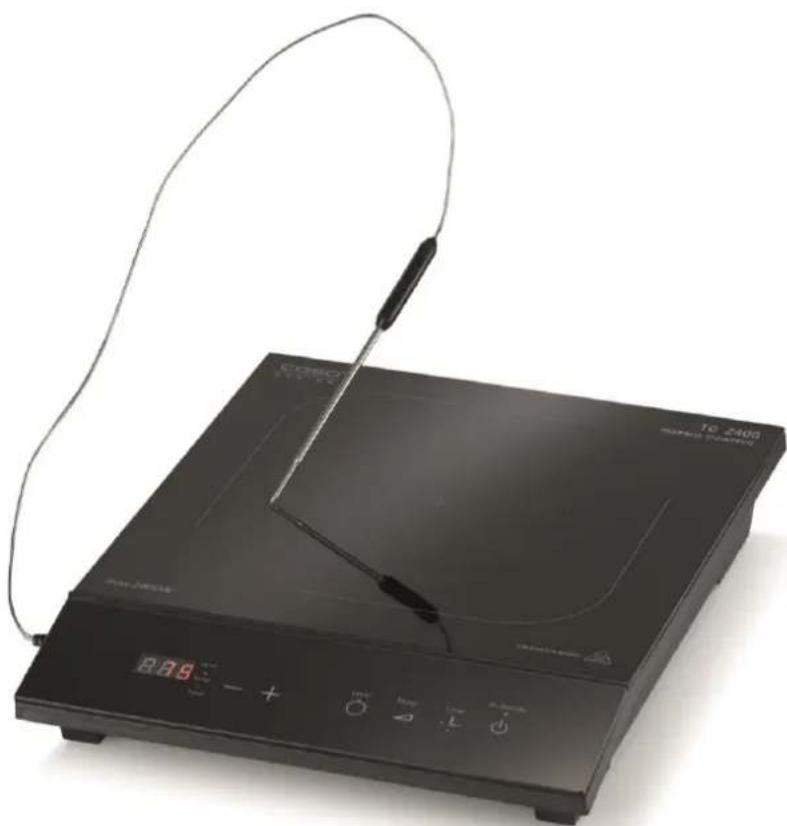

Original bruksanvisning Induktionshäll

TC 2400 Thermo Control (2235)

Läs informationen i denna text, så att du snabbt lär känna din apparat och kan utnyttja dess funktioner i full utsträckning. Du kommer att ha nytta av din apparat under många år, om du hanterar och sköter den på rätt sätt. Vi önskar mycket nöje vid användningen.

41.2 Information om denna bruksanvisning

Denna bruksanvisning utgör en del av TC 2400 (här nedan kallad apparaten) och ger dig viktiga anvisningar för drift, säkerhet, avsedd användning och skötsel av apparaten. Bruksanvisningen måste alltid finnas till hands vid apparaten och ska läsas och tillämpas av alla som arbetar med:

• idrifttagning, manövrering, åtgärdande av störningar och/eller
• rengöring av apparaten.

Förvara denna bruksanvisning väl och lämna den vidare till nästa ägare tillsammans med apparaten.

41.3 Varningstexter

I denna bruksanvisning används följande varningstexter:

▲GEFAHR FARA

En varningstext i denna riskklass, markerar en hotande farlig situation.

Om den farliga situationen inte undviks, leder denna till dödsfall eller svåra personskador.

Anvisningarna under denna varningstext måste följas, för att undvika faran för dödsfall eller allvarliga personskador.

▲WARNUNG WARNING

En varningstext i denna riskklass, markerar en eventuellt farlig situation.

Om den farliga situationen inte undviks, kan den leda till allvarliga skador.

Anvisningarna under denna varningstext måste följas, för att undvika personskador.

Om den farliga situationen inte undviks, kan den leda till lätta eller medelsvära skador.

Anvisningarna under denna varningstext måste följas, för att undvika personskador.

HINWEIS OBS

En OBS-text ger ytterligare information, som underlättar arbetet med apparaten.

41.4 Ansvarsbegränsning

All teknisk information i denna bruksanvisning, liksom data och anvisningar för installation, drift och skötsel svarar mot aktuell nivå vid pressläggningen och lämnas mot bakgrund av våra hittillsvarande erfarenheter och kunskaper.

Inga anspråk kan ställas med anledning av uppgifterna, bilderna och beskrivningarna i denna anvisning. Tillverkaren påtar sig inget ansvar för skador till följd av:

- att anvisningarna inte följs

- att användning sker på icke avsett sätt

- icke fackmässiga reparationer

- användning av otillåtna reservdelar

- tekniska förändringar, modifieringar av apparaten

Modifieringar av apparaten rekommenderas inte och omfattas inte av garantin.

Översättningar görs i god tro. Vi tar inget ansvar för översättningsfel, även när översättningen är gjord av oss eller för vår räkning. Bindande återstår bara den tyska originaltexten.

41.5 Upphovsmannarättsskydd

Denna dokumentation är upphovsmannarättsligt skyddad. Alla rättigheter, även avseende fotomekanisk reproduktion, mångfaldigande och spridning via speciella metoder (t.ex. databearbetning, datamedium och datanät), även delvis, är förbehållna Braukmann GmbH. Med reservation för innehållsmässiga och tekniska ändringar.

42 Säkerhet

I detta avsnitt får du viktiga säkerhetsanvisningar för arbetet med apparaten.

Denna apparat svarar mot föreskrivna säkerhetsbestämmelser. En felaktig användning kan emellertid leda till person- och egendomsskador.

42.1 Avsedd användning

Denna apparat är enbart avsedd för användning inomhus i hushållet

- för uppvärmning, kokning och stekning av livsmedel.

De därvid använda kokkärlen måste vara anpassade för induktionsplattor. Denna apparat är avsedd att användas i hushållet och liknande tillämpningar, exempelvis: - i kök för personal i butiker, på kontor och andra yrkesmässiga omgivningar; - i lantbruksmiljöer; - av kunder på hotell, motell och andra logianordningar; - på frukostpensionat.

All annan eller därutöver gående användning räknas som inte avsedd.

▲WARNUNG WARNING

Fara genom icke avsedd användning! Apparaten kan ge upphov till fara i samband med icke avsedd användning och/eller annat bruk.

▶ Apparaten får uteslutande användas på avsett sätt.
▶ De i denna bruksanvisning beskrivna metoderna ska följas.

Anspråk av alla former på grund av skador till följd av icke avsedd användning är uteslutna. Enbart användaren står då ensam för risken.

42.2 Allmänna säkerhetsanvisningar

HINWEIS OBS

För säkert arbete med apparaten ska nedanstående allmänna säkerhetsanvisningar följas:

• Kontrollera apparaten före användning med avseende på utifrån synliga skador. Ta inte en skadad apparat i drift.
• Om strömkabeln eller väggkontakten har skadats, måste den bytas ut av tillverkaren eller dennes serviceombud, för att undvika faror.
  Denna apparat kan användas av barn som är 8 år och äldre, om de hålls under uppsikt eller har instruerats om säker användning av apparaten och har förstått de risker som detta medför.
  ▶ Rengöring och skötsel från användarens sida får inte utföras av barn, såvida de inte är 8 år eller äldre och hålls under uppsikt.
  ▶ Barn får inte leka med apparaten.
  ▶ Apparaten och dess nätkabel måste hållas på avständ från barn yngre än 8 år.
  ▶ Apparaten kan användas av personer med reducerad fysisk, sensorisk eller mental förmåga eller bristande erfarenhet och/eller kunnande, om de hålls under uppsikt eller har instruerats avseende säkert bruk av apparaten och förstått de risker som detta medför.
  En reparation av apparaten får enbart utföras hos av tillverkaren auktoriserad kundservice, annars föreligger inte längre något garantiåtagande för efterföljande skador. Allvarliga risker för användaren kan uppkomma genom icke fackmässiga reparationer.
  ▶ Defekta komponenter får enbart bytas ut mot originalreservdelar. Enbart med sådana delar, garanteras att säkerhetskraven uppfylls.
  ▶ Dra inte i nätkabeln och bär inte apparaten i nätkabeln.

HINWEIS OBS

▶ Apparaten får inte doppas i vatten eller andra vätskor och inte köras i diskmaskinen.
▶ Metallföremål som knivar, gafflar, skedar och lock får inte läggas på kokplattan, eftersom de kan bli mycket heta.
▶ Apparaten är inte avsedd för drift via ett externt tidur eller fjärrstyrning.

42.3 Riskkällor

42.3.1 Risker genom elektromagnetiskt fält

▲WARNUNG WARNING

De magnetiska fält, som uppstår när apparaten är i drift, kan ge negativa konsekvenser. Tänk på nedanstående säkerhetsanvsningar:

▶ Personer med förhöjd elkänslighet ska inte uppehålla sig längre än nödvändigt i apparatens omedelbara närhet.
▶ Vetenskapliga tester har visat, att induktionshällar inte utgör någon fara. Emellertid bör personer med pacemaker, hålla ett avstånd om minst 60 cm till apparaten när den är i drift. Dessutom bör personer med pacemaker, konsultera sin läkare angående eventuella skyddsinstruktioner att ta hänsyn till innan apparaten används.
Placera inga magnetiseringskänsliga föremål, t.ex. kreditkort, datamedia eller kassetter på eller i omedelbar närhet av apparaten.
▶ Ställ kokkärl centralt på hällen. På det sättet skärmar kärlets botten i största möjliga utsträckning av det elektromagnetiska fältet.
▶ Avlägsna inga skydd från apparaten.

42.3.2 Risk för brännskador

▲WARNUNG WARNING

Såväl i denna apparat upphettade livsmedel som använda tillagningskärl samt apparatens yta kan bli mycket heta.

Följ nedanstående säkerhetsanvisningar för att inte utsätta dig själv eller andra för brännskador eller skållning:

▶ Skydda dina händer vid allt arbete vid den heta apparaten eller med heta kokkärl med värmeisolerande handskar, grytlappar e.dyl.
Lägg inga köksredskap, kastrull- eller grytlock, knivar eller andra föremål av metall på plattan. När apparaten sätts på, kan dessa föremål bli kraftigt upphettade.
▶ Vidrör inte den heta keramikytan. Induktionshällen i sig utvecklar ingen hetta under matlagningen. Kokkärlets temperatur värmer emellertid upp plattan.
▶ Den externa termometern kan bli mycket varm under grillningen. Var försiktig med den externa termometern. Fara för brännskador!

42.3.3 Explosionsrisk

▲WARNUNG WARNING

Om apparaten används på felaktigt sätt föreligger explosionsrisk till följd av uppkommande övertryck.

Följ nedanstående säkerhetsanvisningar för att undvika explosionsrisk:

Värm aldrig mat eller vätskor i slutna behållare, t.ex konservburkar. Behållaren kan explodera till följd av det övertryck som bildas. En konservburk värms på bästa sätt genom att man öppnar den och ställer den i en kastrull fylld med lite vatten.

42.3.4 Brandrisk

▲WARNUNG WARNING

Vid felaktig användning av apparaten föreligger risk för brand genom antändning av innehållet.

Följ nedanstående säkerhetsanvisningar för att undvika brandrisk:

Avlägsna under drift alla lättantändliga föremål (t.ex. rengöringsmedel, sprejburkar, grytlappar, kökshanddukar etc.) från apparatens omedelbara närhet.
▶ Undvik långvarig överhettning av oljor och fetter. Överhettad olja eller fett kan snabbt antändas.
▶ Ställ inga tomma kärl på plattan.

HINWEIS OBS

Gör följande, om en brand skulle uppstå på hällen:

• Slå från apparaten (koppla vid behov ur säkringen).
  Kväv lågorna med ett stort kastrullock, en tallrik eller en fuktig kökshandduk.
  SLÄCK UNDER INGA OMSTÄNDIGHETER MED VATTEN!
  Låt kärl och apparat svalna sedan brandhärden slocknat och sörj för tillräcklig tillförsel av friskluft.

42.3.5 Risker genom elektrisk ström

GEFAHR FARA

Livsfara genom elektrisk ström!

Vid kontakt med spänningsförande ledningar eller komponenter föreligger livsfara!

Följ nedanstående säkerhetsanvisningar för att undvika risker orsakade av elektrisk ström:

▶ Installationen får enbart utföras av kompetent fackpersonal (behörig elektriker).

AGEFAHR FARA

▶ Om glaskeramikytan brister eller spricker, slå då från apparaten och koppla ur säkringen, för att förebygga elstötar.
Kör inte denna apparat, om dess elkabel eller väggkontakt är skadad, om den inte fungerar på föreskrivet sätt eller om den har tappats eller skadats. Om strömkabeln eller väggkontakten har skadats, måste den bytas ut av tillverkaren eller dennes serviceombud, för att undvika faror.
▶ Apparatens hölje får under inga omständigheter öppnas. Om spänningsförande anslutningar vidrörs och den elektriska och mekaniska konstruktionen förändras, föreligger risk för elektriska stötar. Därutöver kan funktionsstörningar uppkomma i apparaten.
▶ Vidrör varken apparaten eller nätkontakten med våta händer.
▶ Apparaten får inte doppas i vatten eller andra vätskor och inte köras i diskmaskinen.
För inte in några föremål i apparatens öppningar. Risk för elstötar föreligger vid kontakt med spänningsförande anslutningar.
▶ Anslut inte apparaten tillsammans med andra apparater till samma nätuttag.

43 Idrifttagning

I detta avsnitt finns viktiga anvisningar för idrifttagning av apparaten. Följ anvisningarna för att undvika risker och skador.

43.1 Säkerhetsanvisningar

▲WARNUNG WARNING

▶ Förpackningsmaterialen är inga leksaker. Risk för kvävning.

43.2 Leveransomfattning och transportinspektion

Apparaten levereras som standard med följande komponenter:

- Induktionshäll TC 2400 Thermo Control - extern termometer

• Hållare att fästa den externa termometern på grytan/kokkärlet
• bruksanvisning

HINWEIS OBS

• Kontrollera att leveransen är komplett och med avseende på synliga skador.
  ▶ Rapportera omedelbart ofullständig leverans eller skador till följd av bristfällig förpackning eller genom transporten till speditören, försäkringsbolaget och leverantören.

43.3 Uppackning

För att packa upp apparaten, ska den tas ur kartongen och förpackningsmaterialet avlägsnas.

Emballaget skyddar apparaten mot transportskador. Förpackningsmaterialen har valts efter miljövänliga och avfallshanteringstekniska aspekter och är därför återvinningsbara.

Återvinning av förpackningen i materialkretsloppet sparar råmaterial och minskar avfallsberget. Lämna förpackningsmaterial som inte längre behövs till ett uppsamlingsställe på din ort.

HINWEIS OBS

▶ Behåll om möjligt originalförpackningen under apparatens garantitid, för att vid ett garantifall på föreskrivet sätt åter kunna förpacka apparaten.

43.5 Uppställning

43.5.1 Krav på uppställningsplatsen

För säker och felfri drift av apparaten, måste uppställningsplatsen uppfylla följande förutsättningar:

• Apparaten måste ställas upp på en fast, jämn, horisontell och värmebeständig yta med tillräcklig bärförmåga för apparaten och den tyngsta maträtt som förväntas bli tillagad.
• Induktionshällen får inte tas i drift på järn- eller stålhaltigt underlag, eftersom detta kan värmas upp kraftigt.
• Välj uppställningsplatsen så, att barn inte kommer åt heta ytor på apparaten.
• Apparaten är inte avsedd för inbyggnad i vägg eller placering i inbyggt skåp.
• Ställ inte apparaten i en het, våt eller mycket fuktig omgivning eller i närheten av brännbara material.
• Ställ inte upp induktionshällen i närheten av apparater och föremål, som reagerar känsligt på magnetfält (t.ex. radio- och TV-apparater, bandspelare etc.).
• För korrekt drift behöver apparaten tillräckligt luftflöde. Lämna 10 cm fritt utrymme på alla sidor vid uppställningen.

• Kylluften sugs in från apparatens undersida. Täck inte över några öppningar på apparaten och blockera dem inte.

• Eluttaget måste vara lätt åtkomligt, så att det i en nödsituation går lätt att dra ur nätsladden.

• Uppställning av apparaten på icke-stationära uppställningsplatser (t.ex. fartyg) får enbart utföras av fackföretag/fackpersonal, om de säkerställer förutsättningar för säkerhetsmässigt korrekt användning av denna apparat.

43.5.2 Undvikande av radiostörningar

Genom enheten kan störningar uppstå i radio- och TV-mottagare eller liknande apparater.

• Störningar kan åtgärdas eller minskas genom följande åtgärder:
• Rengör apparatens lucka och tätningsytor.
• Ställ radion, TV:n etc så långt som möjligt från apparaten.
• Anslut enheten till ett annat vägguttag, så att skilda strömkretsar används för enheten och den störda mottagaren.
• Använd en föreskriftsenligt installerad antenn till mottagaren, för att säkerställa god mottagning.

43.6 Elektrisk anslutning

För säker och felfri drift av apparaten, ska följande anvisningar iakttas i samband med den elektriska anslutningen:

• Innan apparaten ansluts, ska anslutningsdata (spänning och frekvens) på märkskylten jämföras med ditt elnät. Dessa data måste överensstämma, för att apparaten inte ska skadas. Rådfråga din elektriker, om du är tveksam.
• Anslutning av apparaten till elnätet, får maximalt ske via en 3 meter lång, utrullad skarvsladd med en area om minst 1,5 mm ^2 . Användning av grenuttag eller –dosor är förbjudet på grund av den därmed förknippade brandfaran.
• Försäkra dig om att elkabeln är oskadad och inte dras över eller under apparaten eller över ytor som är heta och/eller har vassa kanter.
• Eluttaget måste vara säkrat med en 16A säkring.
• Apparatens elektriska säkerhet garanteras enbart, om den ansluts till ett på föreskriftsenligt sätt monterat jordningssystem. Låt en behörig elektriker kontrollera installationen i ditt hem, om du är tveksam.

Tillverkaren ansvarar inte för skador, förorsakade genom saknad eller trasig jordledare.

44 Uppbyggnad och funktion

I detta avsnitt ges viktig information om apparatens uppbyggnad och funktion.

44.1 Manöverorgan och displayer

44.1.1 Manöverorgan och displayer

1 Level Temp. Timer 2 3 + 4 5 6 7 On/Standby Level Temp. Timer +

1 Visning av vald inställning (display)
2 Valtangent (-), sänkning av effektnivå, temperatur eller varaktighet
3 Valtangent (+), effektnivå, temperatur eller varaktighet kan höjas
4 Funktionstangent Nivå (Level)
5 Funktionstangent Temperatur (Temp)
6 Funktionstangent Tid (Timer)
7 Tangent On/Standby

Denna anvisning och att "H" visas på displayen, innebär en varning för att keramikhällen kan vara het.

Denna anvisning är avsedd som varning för att keramikytan kan vara mycket het. Induktionshällen i sig utvecklar visserligen ingen värme under matlagningen men kokkärlstemperaturen värmer upp plattan!

Följ nedanstående säkerhetsanvisningar, för att undvika brännskador genom den heta apparaten:

Risk för brännskador på het yta!

▶ Vidrör inte keramikytan, så länge som den är het (H visas på displayen).
▶ Lägg inga föremål på den heta keramikytan.

44.1.3 Piptoner

Apparaten avger en ljudsignal i samband med inkoppling och vid ett eventuellt fel.

HINWEIS OBS

Ljudsignalen ligger kvar till dess att felet åtgärdats eller apparaten slås från. Ytterligare information om felmeddelanden finns i avsnittet "Störningsmeddelanden".

Apparaten är försedd med ett överhettningsskydd.

Om apparatens temperatur överskrider den kritiska gränsen "E05" visas på displayen, slår apparaten av säkerhetsskäl från vidare energitillförsel.

Efter en avsvalningsfas går det att åter slå från och sätta igång apparaten.

HINWEIS OBS

Ljudsignalen ligger kvar till dess att felet åtgärdats eller apparaten slås från. Ytterligare information om felmeddelanden finns i avsnittet "Störningsmeddelanden".

44.2 Märkskylt

Märkskylten med anslutnings- och effektdata finns på apparatens undersida.

45 Manövrering och drift

I detta avsnitt får du viktig information kring manövreringen av apparaten. Följ dessa anvisningar för att undvika risker och skador.

▲WARNUNG WARNING

▶ För att du snabbt ska kunna ingripa vid fara, får apparaten inte lämnas utan tillsyn under drift.

45.1 Induktionshällars funktioner och fördelar

I samband med en induktionshäll överförs inte värmen från ett värmarelement via kokkärlet till den mat som ska tillagas, utan den erforderliga värmen alstras direkt i kokkärlet med hjälp av induktionsströmmar.

En induktionsspole under glaskeramikhällen alstrar ett elektromagnetiskt växelfält, som tränger igenom glaskeramikplattan och inducerar den värmealstrande strömmen i kärlets botten.

Fördelar med induktionshällen

• Energibesparande matlagning tack vare direkt energiövöfring till kärlet.
• Högre säkerhet, eftersom energi enbart överförs när kärlet finns på plats.
• Energiöverföring mellan induktionszon och kärlbotten med hög verkningsgrad.
  • Hög upphettningshastighet.
• Låg risk för brännskador, eftersom plattan enbart värms upp av kärlets botten.
• Mat under tillagning, som rinner över, bränner inte fast.
• Snabb, fingraderad reglering av energitillförseln.

45.2 Anvisningar avseende kokkärl

Kokkärl, som används till induktionshällen, måste vara av metall, ha magnetiska egenskaper och ha en tillräckligt stor, plan bottenyta.

Så kan du konstatera kärlets lämplighet:

Förvissa dig om att kärlet är märkt som lämpligt för matlagning med induktionsström eller utför följande magnettest:

För fram en magnet (t.ex. en kylskåpsmagnet) mot botten på kokkärlet. Dras den fast hårt, kan du använda kokkärlet på induktionshällen.

Nedanstående tabell tjänar som utgångspunkt för val av rätta matlagningskärl:

Lämpligt kokkärl	Olämpligt kokkärl
Kokkärl med ferromagnetisk (järnhaltig) botten	Kokkärl av koppar, aluminium, eldfast glas och andra ickemetalliska kärl
Emaljerade stålkärl med tjock botten	Kärl av rostfritt stål utan magnetisk järnkärna
Gjutjärnskärl med emaljerad botten	Kärl utan plan anliggningsyta mot plattan
Kärl av rostfritt flerskiktsstål, rostfritt ferritstål resp. aluminium med specialbotten	Kärl med bottendiameter mindre än 12 cm och större än 26 cm

HINWEIS OBS

- Vid användning av induktionsanpassade kärl från vissa tillverkare kan ljud uppstå, vilka är att hänföra till konstruktionen av dessa kärl.

Följ även nedanstående anvisningar för användning av lämpliga kokkärl:

▶ Använd enbart kärl med induktionsanpassad botten.
▶ Den maximalt tillåtna vikten för alla kärl med innehåll får inte överskrida 6 kg.
Laktta försiktighet vid användning av dubbelväggiga vattenbadskokare. Dessa kan koka torra utan att det märks. Det leder till skador på såväl kärl som platta.
▶ Låt inte kokkärlets yta skrapa över hällytan. (En repad glaskeramikyta påverkar inte negativt användningen av apparaten.)

▶ För att du snabbt ska kunna ingripa vid fara, får apparaten inte lämnas utan tillsyn under drift.
▶ Flytta inte apparaten under drift eller med heta kokkärl på plattan.
▶ Var noga med att ställa kokkärl centralt på hällen. Ingenting får placeras på varken manöverpanelen eller ramen.
Lägg inga köksredskap, kastrull- eller grytlock, knivar eller andra föremål av metall på plattan. När apparaten sätts på, kan dessa föremål bli kraftigt upphettade.
▶ Lägg inte aluminiumfolie eller metallplattor på apparatytan, för att undvika överhettning.
▶ Vidrör inte den heta keramikytan. Induktionshällen i sig utvecklar ingen hetta under matlagningen. Kokkärlets temperatur värmer emellertid upp plattan.
Håll alltid hällen och kärlbotten torra och rena. Om vätska kommer in mellan kärlets botten och plattan, kan denna förångas, så att kärlet flyger upp till följd av det tryck som uppstår. Skaderisk.

HINWEIS OBS

▶ Slå från apparaten efter användning. På så sätt undviker du onödig energiförbrukning och säkerställer din säkerhet.

HINWEIS OBS

- Om apparaten inte används under längre tid, rekommenderar vi att kontakten dras ur vägguttaget.

45.4 Användning av apparaten

45.4.1 Inkoppling

- Sätt i kontakten i ett lämpligt vägguttag.

• Displayen visar temperaturen för induktionsplattans yta. Om yttemperaturen ligger under 50°C, visas "-L-", om temperaturen ligger över 50°C, visar displayen "-H-".
• En ljudsignal hörs. Alla LED lampor lyser under 1 sekund. Apparaten är nu i standbyläge.
• Ställ ett lämpligt kärl med den mat som ska tillagas/stekas mitt på plattan (Ø 120 mm och 260 mm).

För att sätta på induktionsplattan, ska du nu trycka på tangenten "On/Standby".

45.4.2 Effektläge

• Tryck därefter på tangenten Nivå (Level) för nivåfunktion. Den förinställda effektnivån "8" väljs och apparaten startar.
• Med valtangenterna + / - går det att ändra inställningen inom området 1 – 12.

HINWEIS OBS

▶ I samband med matlagning rekommenderar vi att använda effektnivåerna 1-12 på samma sätt som gäller för konventionella spisar.

45.4.3 Temperaturläge

HINWEIS OBS

▶ Om den externa termometern är ansluten, är denna funktion automatiskt aktiverad.

- Intern termometer

• För att ställa in temperaturen, tryck på knappen temperatur (Temp). Den förinställda temperaturen på 120°C visas på displayen.
• När den extern termometern inte är ansluten, kan man med följande knappar+ / - ändra temperatur från 60 till 240°C.

(Temperaturnivåer: 60, 70, 80, 90, 100, 120, 140, 160, 180, 200, 220 och 240°C)

- Temperaturen mäts med en sond under den keramiska plattan, därför kan denna temperatur skilja från tempaturen i grytan/kokkärlet.

HINWEIS OBS

• Vid matlagning vid en exakt temperatur rekommenderas att man använder den medföljande externa termometern.
  ▶ Rengör den externa termomentern före första användning.

Extern Termometer – Hantera temperaturen i kokkärlet/grytan:

HINWEIS OBS

▶ Sätt fast hållaren i grytan/kokkärlet och sätt i termometern.
- Vid användning av timern, startar den inte förrän den inställda temperaturen har uppnåtts.
- Anslut termometern på apparatens vänstra undersida och häng den i matlagningsbehållaren.
- Med följande knappar+ / - kan man ändra temperaturen stegvis mellan 40 – 160°C med 1°C åt gången.
- När termometern är ansluten mäter den kontinuerligt och justerar temperaturen enligt den valda temperaturinställningen. Efter start av uppvärmningsprocessen visar displayen den aktuella temperaturen. Om du kort trycker på temperaturknappen (Temp) igen, kommer den inställda temperaturen att visas.
- LED Temp lampan blinkar då långsammare, ifall man väljer funktionen för temperaturregulering i grytan/kokkärlet.

Extern Termometer – Hantera inställd temperatur av maten

• Anslut termometern på apparatens vänstra undersida
• Tryck under 3 sekunder på knappen Temperatur (Temp). Den förinställda temperaturen på 65°C visas i displayen.
• LED Temp lampan blinkar snabbt, ifall man väljer funktionen för reglering av vald temperatur.
• Med hjälp av följande knappar + / - kan man ändra temperatur mellan 40 – 160°C med 1°C åt gången och på så sätt regulera inställd temperatur.

HINWEIS OBS

Sätt fast hållaren i grytan/kokkärlet och sätt i termometern.Se till att termometerns sladd inte vidrör grytan/kokkärlet.

• Sätt först in termomentern i maten
• Genom att trycka på knappen Temperatur (Temp) visas passande temperatur men kan ändras.
• När den passande temperaturen har uppnåtts, stoppas uppvärmningen och apparaten visar „END“

- Du kan också styra tillagningstiden via timern:

a) Om den inställda temperaturen uppnås men inte den inställda tiden, stoppas uppvärmningen och apparaten visar „END“
b) När den förinställda tiden (Timer) har uppnåtts, men inte den valda temperaturen, stängs apparaten automatiskt av.

• Med hjälp av följande knapp Nivå (Level) kan man justera effekten
• Man kan antingen välja Nivå (Level) eller Temperatur (Temp). Den senast valda funktionen aktiveras automatiskt

HINWEIS OBS

▶ Eftersom temperaturen i grytans/pannans botten stiger väldigt snabbt, särskilt vid stekning med mycket lite fett, rekommenderas det att man skiftar till Temperatur (Temp) vid stekning. Här befinner sig högsta temperatur på 240°C.

45.4.4 Timer

• Tryck på knappen Tid (Timer), och sen på + / - knapparna för att installera timern mellan 0-180 °C med 1 °C minuters intervall.
• När förinställd tid löper ut, kommer det en signal och apparaten växlar automatiskt till vänteläge.

HINWEIS OBS

När timern är under drift kan man med hjälp av följande knappar +/- alltid ändra vald tid. Tack vare apparatens minnesfunktion förblir inställningen av effektnivån/temperaturnivån oförändrad.

45.4.5 Stäng av

- På följande knappar On/Standby stänger man av apparaten, då visar displayen resterande värme på induktionsplattans yta. Om temperaturen på ytan är under 50°C visas „L“, om temperaturen på ytan är över 50°C, visar displayen „H“.

HINWEIS OBS

Kokkärl som inte innehåller livsmedel ska inte ställas på keramikhällen. Uppvärmning av ett tomt kärl eller en tom stekpanna aktiverar överhettningsskyddet och apparaten slår från.
Kör inte apparaten, om den på något sätt är skadad eller inte fungerar korrekt.
Användning av tillbehör och reservdelar, som inte rekommenderas av tillverkaren, kan leda till skador på såväl apparat som på personer.

46 Rengöring och skötsel

I detta avsnitt får du viktiga anvisningar om rengöring och skötsel av apparaten. Följ anvisningarna för att undvika skador på apparaten till följd av felaktig rengöring.

46.1 Säkerhetsanvisningar

Tänk på följande säkerhetsanvisningar innan du påbörjar rengöring av apparaten:

▶ Apparaten måste rengöras regelbundet och matrester avlägsnas. En ugn, som inte hålls ren, påverkar apparatens livslängd negativt och kan leda till såväl farligt skick på apparaten.
▶ Stäng av ugnen före rengöring och dra kontakten ur vägguttaget.
- Plattan kan vara het efter användning. Risk för brännskador föreligger! Vänta tills apparaten har svalnat.

▶ Rengör apparaten efter användning, så snart som den har svalnat. Väntar du för länge försvåras rengöringen i onödan och kan i extrema fall bli omöjlig. Alltför kraftig nedsmutsning kan i vissa fall skada apparaten. Om fukt tränger in i apparaten, kan elektroniska komponenter skadas. Se noga till att ingen vätska kommer in i apparaten genom ventilationsöppningarna.
▶ Apparaten får inte doppas i vatten eller andra vätskor och inte köras i diskmaskinen.
▶ Använd inga aggressiva eller slipande rengöringsmedel och inga lösningsmedel.
▶ Skrapa inte bort hårt sittande föroreningar med hårda föremål.

46.2 Rengöring

◆ Keramisk kokplatta & extern timer

Torka av den keramiska kokplattan och den externa termomentern med en fuktig trasa eller med en mild tvållösning.

◆ Ytan och kontrollpanel

Rengör induktionsplattans yta och kontrollpanel med en fuktig och mjuk trasa.

Använd inga lösningsmedelshaltiga rengöringsmedel, t.ex. bensin, för att inte skada plastdetaljerna.

47 Åtgärdande av störningar

I detta avsnitt får du viktiga anvisningar om lokalisering och åtgärdande av störningar. Följ anvisningarna för att undvika risker och skador.

▶ Elektriska apparater får enbart repareras av fackpersonal, som utbildats av tillverkaren.
▶ Genom felaktiga reparationer kan betydande risker uppstå för användaren och för skador på apparaten.

47.2 Störningsmeddelanden

Vid ett eventuellt fel visas på displayen en felkod, som beskriver orsaken till felet.

Fel	Åtgärd
E05	Om "E05" visas på displayen, innebär detta att överhettningsskyddet löst ut för att skydda apparaten och kokkärlet. Det kopplas automatiskt in, om du valt funktionsläget "Nivå" och temperaturen överstiger 270°C.Utlöst överhettningsskydd återställs genom att nätkontakten dras ur, och därefter kan apparaten användas på vanligt sätt.
E09	Extern termometer har kopplats ifrån under drift. Apparaten stängs av.
E0A	Den externa termometern mäter inte temperaturökningen även om apparaten värms kontinuerligt. Apparaten stängs av efter några minuter. Starta om apparaten och stoppa in den externa termometern i antingen grytan/kokkärlet eller i maten som ska förberedas.

HINWEIS OBS

▶ Skulle efter en längre väntetid och omstart av apparaten alltjämt felmeddelanden visas, måste apparaten lämnas till vår kundtjänst för kontroll.

47.3 Orsaker till och åtgärdande av störningar

Nedanstående tabell är en hjälp att lokalisera och åtgärda mindre störningar.

Fel	Möjlig orsak	Åtgärd
Ingen display	Nätkontakten är inte isatt	Sätt i nätkontakten
	Säkringen inte inkopplad	Koppla in säkringen

HINWEIS OBS

- Om du inte kan lösa problemet genom ovanstående steg, ber vi dig ta kontakt med vår kundtjänst.

48 Avfallshantering av uttjänt apparat

Uttjänta elektriska och elektroniska apparater innehåller ofta alltjämt värdefulla material. De innehåller emellertid också skadliga ämnen, vilka varit nödvändiga för apparaternas funktion och säkerhet. I hushållssoporna eller felaktigt hanterade kan dessa skada såväl den mänskliga hälsan som miljön. Under inga förhållanden får du kasta din uttjänta apparat i hushållssoporna.

HINWEIS OBS

Vänd dig till på din bostadsort anordnat uppsamlingsställe för återlämning och återvinning av uttjänt elektrisk och elektronisk apparatur. Information finns hos din kommun eller din handlare.
▶ Se till att din uttjänta apparat förvaras barnsäkert tills den forslas bort.

49 Garanti

För denna produkt lämnar vi från och med försäljningsdatum 24 månaders garanti med avseende på bristfälligheter, vilka kan härledas till tillverknings- eller materialfel.

Dina garantiåtagandeanspråk enligt gällande lagstiftning – i Tyskland §439 ff. BGB-E – påverkas inte av detta. Garantin omfattar inte skador, vilka uppkommit genom felaktig hantering eller användning, inte heller bristfälligheter vilka enbart i ringa grad påverkar apparatens funktion eller värde.

Vidare är slitdelar, transportskador, såvida vi inte ska bära ansvaret för dessa, samt skador, vilka uppkommit genom reparationer som vi inte utfört, uteslutna från garantianspråk. Denna apparat är konstruerad och kapacitetsmässigt beräknad för privat användning (i hushållet).

Ett eventuellt nyttjande för yrkesmässigt bruk omfattas enbart av garantin, i den mån detta till sin omfattning kan jämföras med påkänningarna vid privat nyttjande. Apparaten är inte avsedd för mer omfattande, yrkesmässigt bruk. I samband med berättigade reklamationer kommer vi att i eget val reparera den defekta apparaten eller byta ut den mot en felfri apparat.

Uppenbara brister ska anmälas inom 14 dagar efter leverans. Ytterligare anspråk är uteslutna. För att hävda ett garantianspråk, ska ni kontakta oss innan apparaten skickas tillbaka (alltid med inköpskvitto).

50 Tekniska data

Apparat	Induktionshäll
Modell	TC 2400 Thermo Control (2235)
Anslutningsdata	220V-240V;50Hz/60Hz
Effektbehov	2400W
	standby “enligt ErP klass 2”
Temperaturnivåer	60°C – 240 °C (intern termometer)
	40°C – 160 °C (intern termometer)
Yttermått (B/H/D)	30 x 6 x 37 cm
Vikt	2,9 kg
