BRUKSANVISNING HP148F4LBK BLACK & DECKER

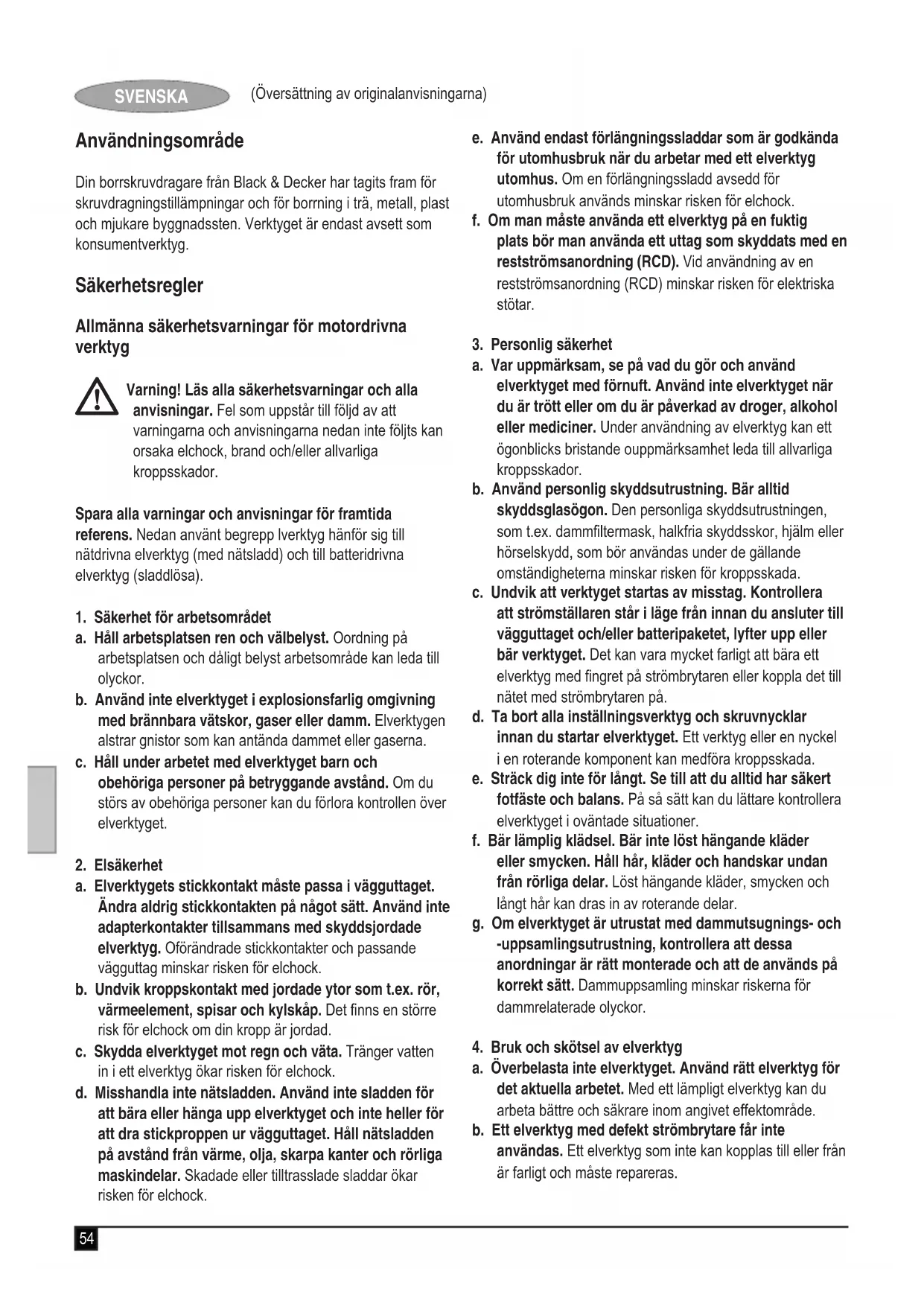

Varning! Läs alla säkerhetsvarningar och alla anvisningar. Fel som uppstår till följd av att varningarna och anvisningarna nedan inte följts kan orsaka elchock, brand och/eller allvarliga kroppsskador. Spara alla varningar och anvisningar för framtida referens. Nedan använt begrepp lverktyg hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa).

1. Säkerhet för arbetsområdet

a. Håll arbetsplatsen ren och välbelyst. Oordning på arbetsplatsen och dåligt belyst arbetsområde kan leda till olyckor. b. Använd inte elverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna. c. Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avstånd. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget.

a. Elverktygets stickkontakt måste passa i vägguttaget. Ändra aldrig stickkontakten på något sätt. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickkontakter och passande vägguttag minskar risken för elchock. b. Undvik kroppskontakt med jordade ytor som t.ex. rör, värmeelement, spisar och kylskåp. Det nns en större risk för elchock om din kropp är jordad. c. Skydda elverktyget mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elchock. d. Misshandla inte nätsladden. Använd inte sladden för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Håll nätsladden på avstånd från värme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade sladdar ökar risken för elchock. e. Använd endast förlängningssladdar som är godkända för utomhusbruk när du arbetar med ett elverktyg utomhus. Om en förlängningssladd avsedd för utomhusbruk används minskar risken för elchock. f. Om man måste använda ett elverktyg på en fuktig plats bör man använda ett uttag som skyddats med en restströmsanordning (RCD). Vid användning av en restströmsanordning (RCD) minskar risken för elektriska stötar.

3. Personlig säkerhet

a. Var uppmärksam, se på vad du gör och använd elverktyget med förnuft. Använd inte elverktyget när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan ett ögonblicks bristande ouppmärksamhet leda till allvarliga kroppsskador. b. Använd personlig skyddsutrustning. Bär alltid skyddsglasögon. Den personliga skyddsutrustningen, som t.ex. dammltermask, halkfria skyddsskor, hjälm eller hörselskydd, som bör användas under de gällande omständigheterna minskar risken för kroppsskada. c. Undvik att verktyget startas av misstag. Kontrollera att strömställaren står i läge från innan du ansluter till vägguttaget och/eller batteripaketet, lyfter upp eller bär verktyget. Det kan vara mycket farligt att bära ett elverktyg med ngret på strömbrytaren eller koppla det till nätet med strömbrytaren på. d. Ta bort alla inställningsverktyg och skruvnycklar innan du startar elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada. e. Sträck dig inte för långt. Se till att du alltid har säkert fotfäste och balans. På så sätt kan du lättare kontrollera elverktyget i oväntade situationer. f. Bär lämplig klädsel. Bär inte löst hängande kläder eller smycken. Håll hår, kläder och handskar undan från rörliga delar. Löst hängande kläder, smycken och långt hår kan dras in av roterande delar. g. Om elverktyget är utrustat med dammutsugnings- och -uppsamlingsutrustning, kontrollera att dessa anordningar är rätt monterade och att de används på korrekt sätt. Dammuppsamling minskar riskerna för dammrelaterade olyckor.

4. Bruk och skötsel av elverktyg

a. Överbelasta inte elverktyget. Använd rätt elverktyg för det aktuella arbetet. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde. b. Ett elverktyg med defekt strömbrytare får inte användas. Ett elverktyg som inte kan kopplas till eller från är farligt och måste repareras.55 (Översättning av originalanvisningarna) SVENSKA c. Dra ut stickkontakten ur vägguttaget och/eller batteripaketet ur det motordrivna verktyget innan inställningar utförs, tillbehörsdelar byts ut eller det motordrivna verktyget ställs undan. Denna skyddsåtgärd förhindrar oavsiktlig inkoppling av elverktyget. d. Förvara elverktygen oåtkomliga för barn. Låt inte elverktyget användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Elverktyg är farliga om de används av oerfarna personer. e. Sköt elverktyget omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats och inget annat föreligger som kan påverka elverktygets funktioner. Låt skadade delar repareras innan elverktyget används på nytt. Många olyckor orsakas av dåligt skötta elverktyg. f. Håll skärverktyg skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar fastnar inte så lätt och går lättare att styra. g. Använd det motordrivna verktyget, tillbehör och insatsverktyg etc. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Används elverktyget på icke ändamålsenligt sätt kan farliga situationer uppstå.

5. Bruk och skötsel av elverktyg

a. Ladda batterierna endast i de laddare som tillverkaren rekommenderat. Om en laddare som är avsedd för en viss typ av batterier används för andra batterityper nns risk för brand. b. Använd endast batterier som är avsedda för aktuellt elverktyg. Används andra batterier nns risk för kropsskada och brand. c. Håll gem, mynt, nycklar, spikar, skruvar och andra metallföremål på avstånd från reservbatterier för att undvika att kontakterna kortsluts. Kortslutning av batteriets kontakter kan leda till brännskador eller brand. d. Om batteriet används på felaktigt sätt nns risk för att vätska rinner ur batteriet. Undvik kontakt med vätskan. Vid oavsiktlig kontakt spola med vatten. Om vätska kommer i kontakt med ögonen uppsök dessutom läkare. Batterivätskan kan medföra hudirritation eller brännskada.

a. Låt endast elverktyget repareras av kvalicerad fackpersonal och med originalreservdelar. Detta garanterar att elverktygets säkerhet bibehålls. Extra säkerhetsvarningar för motordrivna verktyg

Varning! Extra säkerhetsvarningar för borrar och slagborrar u Bär öronskydd vid arbete med en slagborr. Att utsättas för buller kan leda till hörselskador. u Använd hjälphandtagen som levererades med verktyget. Kontrollförlust kan orsaka personskador. u Håll fast sågen endast vid de isolerade handtagen när sågning utförs på ställen där sågtillbehöret kan skada dolda elledningar eller egen nätsladd. Om sågtillbehöret kommer i kontakt med en spänningsförande ledning sätts verktygets metalldelar under spänning vilket kan leda till elektriska stötar. u Använd klämmor eller något annat praktiskt sätt för att fästa och stödja arbetsstycket på ett stabilt underlag. Om man håller arbetsstycket med handen eller mot kroppen blir det instabilt och man kan riskera att förlora kontrollen över det. u Kontrollera var de elektriska ledningarna och rörledningarna är installerade innan du borrar i väggar, golv och tak. u Rör inte borrspetsen omedelbart efter det att borren har stannat eftersom den kan vara varm. u Verktyget är inte avsett att användas av personer (inklusive barn) med försvagade fysiska, sensoriska eller mentala förmågor, eller som saknar erfarenhet och kunskaper, om de inte får övervakning eller undervisning i användning av apparaten av någon som ansvarar för deras säkerhet. Håll uppsyn så att inga barn leker med apparaten. u Verktygets avsedda bruk beskrivs i denna bruksanvisning. Bruk av tillbehör eller tillsatser, eller utförande av någon verksamhet med detta verktyg, som inte rekommenderas i denna bruksanvisning kan innebära risk för personskada och/eller skada på egendom. Skakas De angivna vibrationsemissionsvärdena i tekniska data / försäkran om överensstämmelse har uppmätts enligt en standardtestmetod som tillhandahålls av EN 60745 och kan användas för att jämföra olika verktyg med varandra. De angivna vibrationsemissionsvärdena kan även användas för en preliminär beräkning av exponering. Varning! Vibrationsemissionsvärdet under faktisk användning av elverktyget kan skilja sig från det angivna värdet beroende på hur verktyget används. Vibrationsnivån kan överstiga den angivna nivån. Vid beräkning av vibrationsexponering för att bestämma säkerhetsåtgärder enligt 2002/44/EG för att skydda personer som regelbundet använder elverktyg i arbetet, bör en beräkning av vibrationsexponeringen ta med i beräkningen de faktiska användningsförhållandena och sättet verktyget används, inkluderande att man tar med i beräkningen alla delar av användningscykeln, förutom själva "avtryckartiden" även t.ex. när verktyget är avstängt och när det går på tomgång.56 (Översättning av originalanvisningarna) SVENSKA Övriga risker. Ytterligare risker som inte nns med i de bifogade säkerhetsföreskrifterna kan uppstå när verktyget används. Dessa risker kan uppstå vid felaktig eller långvarig användning, etc. Även om alla relevanta säkerhetsföreskrifter följs och säkerhetsanordningar används kan vissa ytterligare risker inte undvikas. Dessa innefattar: u Skador orsakade av att roterande/rörliga delar vidrörs. u Skador som uppstår vid byte av delar, blad eller tillbehör. u Skador som orsakas av långvarig användning av ett verktyg. Se till att ta regelbundna raster när du använder ett verktyg under en längre period. u Skador på hörseln. u Hälsofaror orsakade av inandning av damm när verktyget används (exempel: arbete med trä, särskilt ek, bok och MDF.) Märken på verktyget Följande symboler nns på verktyget:

Varning! För att minska risken för skador måste användaren läsa igenom bruksanvisningen. Tillkommande säkerhetsanvisningar för batterier och laddare Batterier u Försök aldrig öppna. u Låt inte batteriet komma i kontakt med vatten. u Förvara inte laddaren i utrymmen där temperaturen kan överstiga 40 °C. u Ladda endast inom temperaturområdet 10 °C till 40 °C. u Ladda endast med laddaren som medföljer. u När batterierna kasseras skall instruktionerna i kapitlet "Miljöskydd" följas.

Försök aldrig ladda ett skadat batteri. Laddare u Använd Black & Decker-laddaren endast för att ladda batteriet i det verktyg det medföljde. Andra typer av batterier kan explodera och förorsaka person- och materialskador. u Försök aldrig ladda icke-uppladdningsbara batterier. u Byt genast ut skadade sladdar. u Låt inte laddaren komma i kontakt med vatten. u Öppna inte laddaren. u Gör ingen åverkan på laddaren.

Laddaren är endast avsedd för inomhusbruk.

Läs bruksanvisningen före bruk. Elsäkerhet

Laddaren är dubbelisolerad; jordledare är således överödig. Kontrollera alltid att nätspänningen överensstämmer med typskylten. Försök aldrig att ersätta laddningsenheten med en vanlig nätkontakt. u Om nätsladden är skadad måste den bytas ut av tillverkaren eller en godkänd Black & Deckerserviceverkstad för att undvika en risksituation. Detaljbeskrivning Verktyget har en del eller samtliga av nedanstående funktioner.

1. Steglös strömbrytare

2. Reglage höger-/vänstergång

3. Lägesväljare/krage för justering av vridmoment

9. Laddningsindikator

Montering Varning! Tag alltid bort batteriet innan montering. Montering och avlägsnande av batteriet (g. B) u Montera batteriet (7) genom att rikta det efter hållaren på verktyget. Skjut sedan in batteriet i hållaren tills det klickar fast. u Avlägsna batteriet genom att trycka på knappen (10) och samtidigt dra ut batteriet ur hållaren. Isättning och borttagning av borr och skruvbits För att det ska vara lätt att byta borr och bits är verktyget försett med en snabbchuck. u Lås verktyget genom att ställa reglaget (2) i mittläge. u Öppna chucken genom att vrida kragen (4) med en hand medan du håller verktyget med den andra handen. u För in bitskaftet i chucken. u Drag åt chucken stadigt genom att vrida kragen (4) med en hand medan du håller verktyget med den andra handen. Verktyget levereras med ett dubbelsidigt skruvbits i bitshållaren (6).57 (Översättning av originalanvisningarna) SVENSKA u För att ta ut bitset, drar du ut det ur hållaren. u För förvaring trycker du fast bitset i hållaren. Användning Varning! Överbelasta inte maskinen, låt den arbeta i sin egen takt. Varning! Kontrollera var de elektriska ledningarna och rörledningarna är installerade innan du borrar i väggar, golv och tak. Ladda batteriet (g. A) Batteriet måste laddas innan det används för första gången och sedan varje gång som det inte ger tillräckligt hög effekt för arbeten som annars brukar gå bra. Batteriet kan bli varmt när det laddas. Det är normalt och innebär inte att något är fel. Varning! Ladda inte batteriet om lufttemperaturen är lägre än 4 °C eller högre än 40 °C. Rekommenderad laddningstemperatur: cirka 24 °C. Obs! Laddaren laddar inte batteriet om celltemperaturen är lägre än ungefär 0 °C eller högre än 40 °C. Batteriet får då sitta kvar i laddaren, som kommer att börja laddningen automatiskt när celltemperaturen har stigit eller sjunkit. u Vid laddning av batteriet (7) sätter du det i laddaren (8). Batteriet kan bara placeras i laddaren på ett sätt. Använd inte våld. Se till att batteriet sitter ordentligt i laddaren. u Anslut laddaren till vägguttaget. Laddningsindikatorn (9) börjar blinka grönt (långsamt). När batteriet är laddat lyser laddningsindikatorn(9) med ett grönt fast sken. Batteriet kan sitta kvar i laddaren och laddaren kan vara ansluten till vägguttaget hur länge som helst när indikatorn lyser. Indikatorn kommer emellanåt att börja blinka grönt (laddningsläge) eftersom laddaren då och då fyller på batteriets laddning. Laddningsindikatorn (9) lyser när batteriet sitter i laddaren och laddaren är ansluten till ett eluttag. u Urladdade batterier bör laddas inom en vecka. Om batterierna inte laddas när de är urladdade försämras batteritiden avsevärt. Lämna batteriet i laddaren Batteriet kan sitta kvar i laddaren och laddaren kan vara ansluten till vägguttaget hur länge som helst när indikatorn lyser. Laddaren ser till att batteriet hålls fräscht och fulladdat. Laddardiagnostik Om laddaren upptäcker ett svagt eller skadat batteri börjar laddningsindikatorn (9) att blinka rött snabbt. Gör så här: u Sätt i batteriet (7) igen. u Om laddningsindikatorn fortsätter att blinka rött snabbt kan du använda ett annat batteri för att kontrollera om laddningsprocessen fungerar som den ska. u Om det utbytta batteriet kan laddas utan problem är det gamla batteriet defekt och bör lämnas till ett servicecenter för återvinning. u Om problemet kvarstår med det nya batteriet bör du ta med laddaren till ett auktoriserat servicecenter. Obs! Det kan ta upp till 60 minuter att avgöra om batteriet är defekt. Om batteriet är för varmt eller för kallt blinkar indikatorn rött, omväxlande snabbt och långsamt med en blinkning i varje hastighet. Val av rotationsriktning (g. C) När du borrar och drar åt, rotera framåt (medurs). För att dra ur skruvar eller lossa en borr som har kört fast, rotera bakåt (moturs). u Välj rotation framåt genom att föra reglaget (2) åt vänster. u Välj rotation bakåt genom att föra reglaget åt höger. u Spärra verktyget genom att ställa reglaget i mittläget. Val av driftsläge eller moment (g. D) Verktyget är försett med en krage för val av driftsläge, och för att ställa in vridmomentet för iskruvning av skruvar. Stora skruvar och hårda arbetsmaterial kräver högre vridmoment än små skruvar och mjukare arbetsmaterial. Kragen kan ställas in i många olika lägen, för att anpassa vridmomentet. u För borrning i trä, metall eller plast ska kragen (3) vridas till borrningsläget, d.v.s. så att symbolen hamnar i linje med märket (11). u För skruvdragning ställer du in kragen i önskat läge. Gör så här om du inte är säker på rätt inställning: - Ställ kragen (3) på det lägsta vridmomentet. - Dra åt den första skruven. - Om kopplingen släpper innan önskat resultat uppnås höjer du vridmomentet och skruvar vidare. Upprepa tills du nått rätt inställning. Använd denna inställning för de återstående skruvarna. Borra i byggnadssten (g. D & E) u För borrning i byggnadssten ska kragen (3) vridas till slagborrsläget, d.v.s. med symbolen mitt för markeringen (11). u Skjut hastighetsväljaren (5) mot framsidan på verktyget (2:ans växel). Hastighetsväljaren (g. E) u För borrning i stål och iskruvning av skruvar ska hastighetsväljaren (5) skjutas mot verktygets bakre del (1:ans växel). u För borrning i andra material än stål ska hastighetsväljaren (5) skjutas mot verktygets främre del (2:ans växel).58 (Översättning av originalanvisningarna) SVENSKA Borrning och skruvdragning u Välj rotation framåt eller bakåt genom att använda reglaget (2). u Tryck på strömbrytaren (1) för att starta verktyget. Verktygets hastighet beror på hur långt in strömbrytaren trycks. u Släpp reglaget för att stänga av verktyget. Råd för bästa resultat Borrning u Utöva alltid ett lätt tryck i borrbitsets längdriktning. u Reducera verktygets tryck ytterligare strax innan borrspetsen tränger ut ur arbetsstyckets andra sida. u Använd en träbit under arbetsstycket för att undvika att arbetsstycket spricker. u Använd atborrbits när du skall borra hål med stor diameter i trä. u Använd HSS-borrbits vid borrning i metall. u Använd betongborrbits vid borrning i murverk. u Använd smörjmedel vid borrning i andra metaller än gjutjärn och mässing. u För bättre precision bör du slå ett körnslag i mitten av hålet som skall borras. Skruvdragning u Använd alltid rätt typ och storlek på bitset. u Om det är svårt att dra åt skruven kan lite ytande tvättmedel eller tvål anbringas som smörjmedel. u Håll alltid verktyget och bitset i rak linje med skruven. Skötsel Ditt Black & Decker verktyg har tillverkats för att fungera under lång tid med ett minimum av underhåll. Med rätt underhåll och regelbunden rengöring behåller verktyget sina prestanda. Laddaren behöver inget underhåll förutom regelbunden rengöring. Varning! Tag bort batteriet innan underhåll utförs på verktyget. Tag ur laddarkontakten före rengöring. u Rengör ventilationsöppningarna på verktyget och laddaren regelbundet med en mjuk borste eller torr trasa. u Rengör kåpan regelbundet med en fuktig trasa. Använd aldrig rengöringsmedel med lösnings- eller slipmedel i. u Öppna chucken regelbundet och knacka på den för att avlägsna eventuellt damm som hamnat inuti den. Miljöskydd Särskild insamling. Denna produkt får inte kastas bland vanliga hushållssopor. Om du någon gång i framtiden behöver ersätta din Black & Decker-produkt med en ny, eller inte längre behöver den, ska du inte kasta den i hushållssoporna. Denna produkt skall lämnas till särskild insamling.

Efter insamling av använda produkter och förpackningsmaterial kan materialen återvinnas och användas på nytt. Användning av återvunna material skonar miljön och minskar förbrukningen av råvaror. Enligt lokal lagstiftning kan det förekomma särskilda insamlingar av uttjänt elutrustning från hushåll, antingen vid kommunala miljöstationer eller hos detaljhandlaren när du köper en ny produkt. Black & Decker erbjuder en insamlings- och återvinningstjänst för Black & Decker-produkter när de en gång har tjänat ut. För att använda den här tjänsten lämnar du in produkten till en auktoriserad B & D -reparatör/representant som tar hand om den för din räkning. Närmaste auktoriserad Black & Decker-representant nner du genom det lokala Black & Decker-kontoret på adressen i den här manualen. Annars kan du söka på Internet, på listan över auktoriserade Black & Decker-representanter och alla uppgifter om vår kundservice och andra kontakter www.2helpU.com Batterier Black & Decker-batterierna kan laddas många gånger. Skydda miljön genom att lämna uttjänta batterier till avsedd uppsamlingsplats. u Låt batteriet laddas ur helt och ta sedan bort det från verktyget. u NiCd-, NiMH- och Li-Ion-batterier kan återvinnas. Lämna dem till inköpsstället eller den lokala återvinningsstationen.59 (Översättning av originalanvisningarna) SVENSKA Tekniska data HP146F4L (H3) HP186F4L (H3) Spänning V

Tomgångshastighet Min

Tomgångshastighet Min

20 (Max) Strömstyrka A 2 Laddningstid, cirka min

) 96 dB(A), osäkerhet (K) 3 dB(A) Totala vibrationsvärden (vektorsumman av tre axlar) enligt EN 60745: Slagborrning i betong (a h, ID ) 13.5 m/s

Skruvdragning utan slagfunktion (a h, s ) <2.5 m/s

EG-deklaration om överensstämmelse MASKINDIREKTIV

HP146F4L / HP148F4L / HP186F4L / HP188F4L Black & Decker garanterar att produkterna som beskrivs under "Tekniska data" uppfyller: 2006/42/EG, EN 60745-1, EN 60745-2-1 Mer information får du genom att kontakta Black & Decker på följande adress eller titta i slutet av bruksanvisningen. Undertecknad är ansvarig för sammanställningen av tekniska data och gör denna försäkran för Black & Decker.

Kevin Hewitt Vice-President Global Engineering Black & Decker Europe, 210 Bath Road, Slough, Berkshire, SL1 3YD Storbritannien 10/03/201060 (Översättning av originalanvisningarna) SVENSKA Reservdelar / reparationer Reservdelar nns att köpa hos auktoriserade Black & Decker verkstäder, som även ger kostnadsförslag och reparerar våra produkter. Förteckning över våra auktoriserade verkstäder nns på Internet, vår hemsida www.blackanddecker.se samt www.2helpU.com Garanti Black & Decker garanterar att produkten är fri från material- och/eller fabrikationsfel vid leverans till kund. Garantin är i tillägg till konsumentens lagliga rättigheter och påverkar inte dessa. Garantin gäller inom medlemsstaterna i Europeiska Unionen och i det Europeiska Frihandelsområdet. Om en Black & Decker produkt går sönder på grund av material- och/eller fabrikationsfel eller brister i överensstämmelse med specikationen, inom 24 månader från köpet, åtar sig Black & Decker att reparera eller byta ut produkten med minsta besvär för kunden. Garantin gäller inte för fel som beror på: u normalt slitage u felaktig användning eller skötsel u att produkten skadats av främmande föremål, ämnen eller genom olyckshändelse Garantin gäller inte om reparation har utförts av någon annan än en auktoriserad Black & Decker verkstad. För att utnyttja garantin skall produkten och inköpskvittot lämnas till återförsäljaren eller till en auktoriserad verkstad senast 2 månader efter det att felet har upptäckts. För information om närmaste auktoriserad verkstad; kontakta det lokala Black & Decker kontoret på den adress som är angiven i bruksanvisningen. En lista på alla auktoriserade verkstäder samt servicevillkor nns även tillgängligt på Internet, adress: www.2helpU.com Besök vår webbplats www.blackanddecker.se för att registrera din nya Black & Decker-produkt samt för att erhålla information om nya produkter och specialerbjudanden. Vidare information om märket Black & Decker och vårt produktsortiment kan åternnas på www.blackanddecker.se61 (Oversettelse av de opprinnelige instruksjonene) NORSK Bruksområder Black & Decker drill/skrutrekker er konstruert for skruing og boring i tre, metall, plast og mur. Verktøyet er tiltenkt kun som konsumentverktøy. Sikkerhetsinstruksjoner Generelle sikkerhetsadvarsler for elektroverktøy
