BRUKSANVISNING NT 201 Me Classic Kärcher

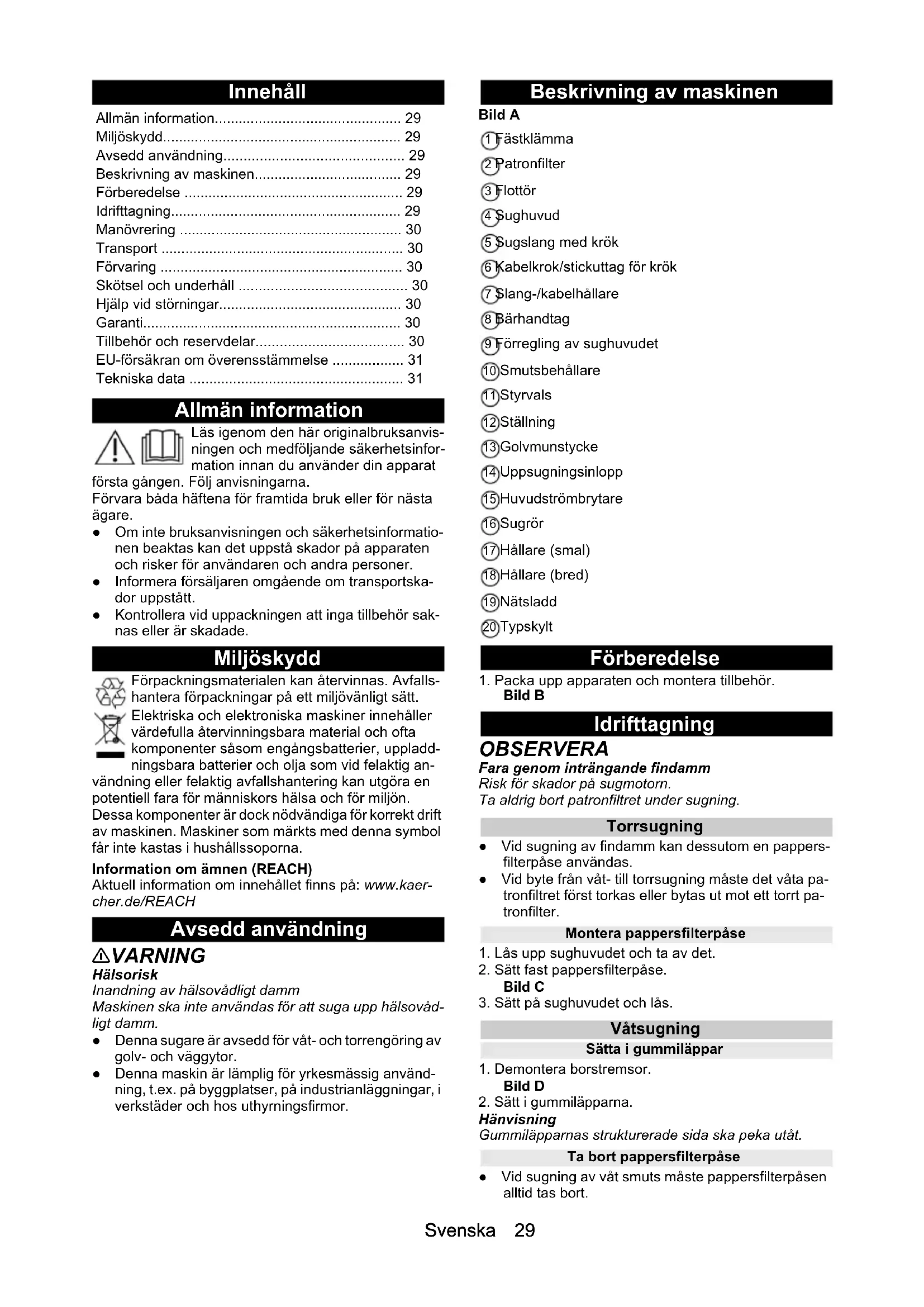

H05VV-F 2x1,0 H05VV-F 2x1,0 H05VV-F 2x1,0 Parça numarası (EU) 9.770-820.0 9.770-820.0 9.770-820.0 Kablo uzunluğu m 6,5 6,5 6,5Svenska 29 Innehåll Allmän information Läs igenom den här originalbruksanvis- ningen och medföljande säkerhetsinfor- mation innan du använder din apparat första gången. Följ anvisningarna. Förvara båda häftena för framtida bruk eller för nästa ägare. ● Om inte bruksanvisningen och säkerhetsinformatio- nen beaktas kan det uppstå skador på apparaten och risker för användaren och andra personer. ● Informera försäljaren omgående om transportska- dor uppstått. ● Kontrollera vid uppackningen att inga tillbehör sak- nas eller är skadade. Miljöskydd Förpackningsmaterialen kan återvinnas. Avfalls- hantera förpackningar på ett miljövänligt sätt. Elektriska och elektroniska maskiner innehåller värdefulla återvinningsbara material och ofta komponenter såsom engångsbatterier, uppladd- ningsbara batterier och olja som vid felaktig an- vändning eller felaktig avfallshantering kan utgöra en potentiell fara för människors hälsa och för miljön. Dessa komponenter är dock nödvändiga för korrekt drift av maskinen. Maskiner som märkts med denna symbol får inte kastas i hushållssoporna. Information om ämnen (REACH) Aktuell information om innehållet finns på: www.kaer- cher.de/REACH Avsedd användning 몇 VARNING Hälsorisk Inandning av hälsovådligt damm Maskinen ska inte användas för att suga upp hälsovåd- ligt damm. ● Denna sugare är avsedd för våt- och torrengöring av golv- och väggytor. ● Denna maskin är lämplig för yrkesmässig använd- ning, t.ex. på byggplatser, på industrianläggningar, i verkstäder och hos uthyrningsfirmor. Beskrivning av maskinen Bild A 1 Fästklämma 2 Patronfilter 3 Flottör 4 Sughuvud 5 Sugslang med krök 6 Kabelkrok/stickuttag för krök 7 Slang-/kabelhållare 8 Bärhandtag 9 Förregling av sughuvudet 10 Smutsbehållare 11 Styrvals 12 Ställning 13 Golvmunstycke 14 Uppsugningsinlopp 15 Huvudströmbrytare 16 Sugrör 17 Hållare (smal) 18 Hållare (bred) 19 Nätsladd 20 Typskylt Förberedelse

1. Packa upp apparaten och montera tillbehör.

Bild B Idrifttagning OBSERVERA Fara genom inträngande findamm Risk för skador på sugmotorn. Ta aldrig bort patronfiltret under sugning. Torrsugning ● Vid sugning av findamm kan dessutom en pappers- filterpåse användas. ● Vid byte från våt- till torrsugning måste det våta pa- tronfiltret först torkas eller bytas ut mot ett torrt pa- tronfilter. Montera pappersfilterpåse

1. Lås upp sughuvudet och ta av det.

3. Sätt på sughuvudet och lås.

Våtsugning Sätta i gummiläppar

2. Sätt i gummiläpparna.

2. Koppla till maskinen med huvudbrytaren.

1. Utför rengöringen.

Töm smutsbehållare ● Sugkanalen har en flottör. ● Sugströmmen avbryts när den högsta tillåtna nivån smutsvatten i tanken uppnås.

1. Stäng av apparaten med huvudbrytaren.

2. Lås upp sughuvudet och ta av det.

3. Töm smutsbehållare.

1. Stäng av apparaten med huvudbrytaren.

2. Dra ut nätkontakten.

Efter varje användning

1. Töm smutsbehållare.

2. Rengör apparaten invändigt och utvändigt genom

uppsugning och torka av med en fuktig trasa. Förvara maskinen

1. Förvara sugrören, sugslangen och nätkabeln enligt

2. Ställ undan apparaten i ett torrt utrymme och säkra

den mot obehörig användning. Transport 몇 FÖRSIKTIGHET Bristande hänsyn till vikt Risk för personskador och materialskador Ta hänsyn till maskinens vikt vid transport.

1. Transportera maskinen enligt bilden.

2. Vid transport i fordon ska apparaten säkras enligt

gällande riktlinjer så att den inte kan halka och välta. Förvaring 몇 FÖRSIKTIGHET Bristande hänsyn till vikt Enheten kan välta på lutande ytor. Ta hänsyn till maskinens vikt vid förvaring. Maskinen får endast lagras inomhus. Skötsel och underhåll FARA Risk för elektriska stötar Skador vid beröring av strömförande delar Stäng av maskinen. Dra ut nätkontakten. Byt patronfilter

1. Lås upp sughuvudet och ta av det.

2. Vrid sughuvudet 180° och lägg ner det.

3. Lås upp fästklämman.

4. Ta bort patronfiltret.

5. Sätt dit ett nytt patronfilter.

6. Sätt in och lås fästklämman.

7. Sätt på sughuvudet och lås.

Hjälp vid störningar FARA Risk för elektriska stötar Skador vid beröring av strömförande delar Stäng av maskinen. Dra ut nätkontakten. Sugturbinen går inte

1. Kontrollera eluttaget och strömförsörjningens säk-

2. Kontrollera apparatens nätkabel och nätkontakt.

3. Koppla till apparaten.

Sugturbinen går men maskinen suger inte Flottören stänger sugkanalen

1. Töm smutsbehållare.

1. Ta bort det som täpper till sugmunstycket, sugröret,

1. Kontrollera att patronfiltret är korrekt monterat.

2. Byt ut patronfiltret.

Kundservice Om felet inte kan åtgärdas måste enheten kontrolleras av kundservice. Garanti I respektive land gäller de garantivillkor som publicerats av våra auktoriserade distributörer. Eventuella fel på maskinen repareras utan kostnad inom garantitiden, under förutsättning att de orsakats av ett material- eller tillverkningsfel. Vid frågor som gäller garantin ska du vända dig med kvitto till inköpsstället eller närmaste, auktoriserad kundtjänst. (Se baksidan för adress) Ytterligare garantiinformation (om tillgänglig) finns i ser- viceområdet på din lokala Kärcher-webbplats under "Nedladdningar". Tillbehör och reservdelar Använd endast originaltillbehör och originalreservdelar, så att en säker och störningsfri drift av maskinen är ga- ranterad. Information om tillbehör och reservdelar finns på www.kaercher.com.Svenska 31 EU-försäkran om överensstämmelse Härmed förklarar vi att nedan angiven maskin genom sin utformning och konstruktionstyp samt i det utförande som marknadsförs av oss uppfyller gällande grundläg- gande säkerhets- och hälsokrav i EU-direktivet. Denna försäkran upphör att gälla om maskinen ändras utan att detta har godkänts av oss. Produkt: Våt- och torrdammsugare Typ: 1.428-xxx Gällande EU-direktiv 2006/42/EG (+2009/127/EG) 2011/65/EU 2014/30/EU Tillämpade harmoniserade standarder EN IEC 63000: 2018 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 2015 EN 60335-1 EN 60335-2-69 EN 61000-3-2: 2014 EN 61000-3-3: 2013 EN 62233: 2008 Tillämpade nationella standarder

Undertecknarna agerar på uppdrag av och med led- ningens godkännande. Dokumentationsbefullmäktigad: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 D-71364 Winnenden (Germany) Tfn: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2020/10/01 Tekniska data Med förbehåll för tekniska ändringar. Chairman of the Board of Management Director Regulatory Affairs & Certification H. Jenner S. Reiser NT 20/1 Me Classic NT 30/1 Me Classic NT 38/1 Me Classic Elanslutning Nätspänning V 220-240 220-240 220-240 Fas ~111 Nätfrekvens Hz 50-60 50-60 50-60 Kapslingsklass IPX4 IPX4 IPX4 Skyddsklass II II II Märkeffekt W 1300 1300 1300 Maximal effekt W 1500 1500 1500 Effektdata maskin Behållarinnehåll l 19 28 36 Volym vätska l122129 Luftmängd (max.) l/s 59 59 59 Undertryck (max.) kPa (mbar) 22,7 (227) 22,7 (227) 22,7 (227) Mått och vikter Typisk arbetsvikt kg 7,2 7,8 8,4 Längd x bredd x höjd mm 380 x 365 x 520 380 x 365 x 640 380 x 365 x 735 Diameter sugslang mm 35 35 35 Miljöförhållanden Omgivningstemperatur (max.) °C +40 +40 +40 Fastställda värden enligt EN 60335-2-69 Ljudtrycksnivå L

dB(A)111 Hand-arm-vibrationsvärde m/s
