BRUKSANVISNING P784I1M30NV BERTAZZONI

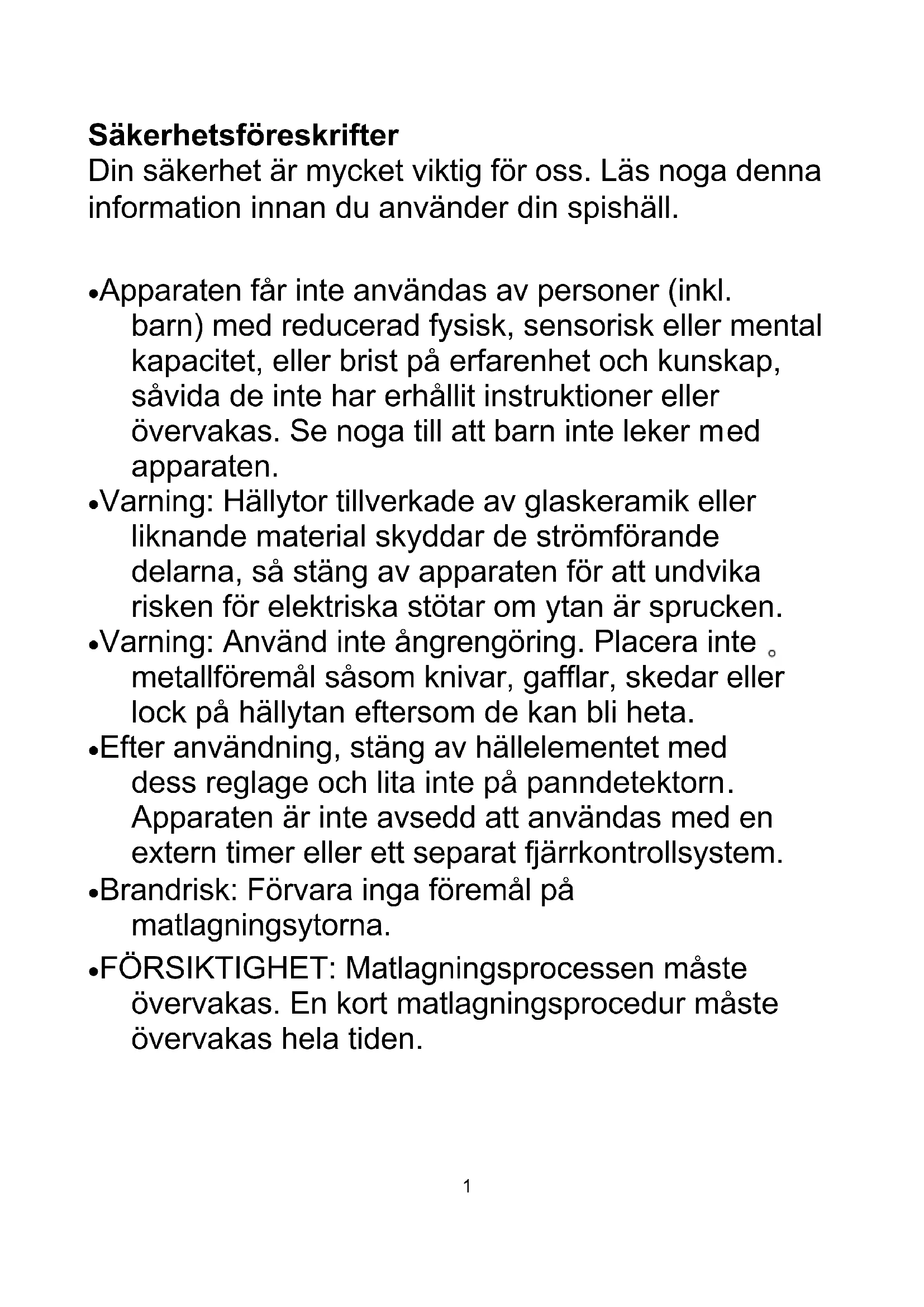

• Apparaten får inte användas av personer (inkl. barn) med reducerad fysisk, sensorisk eller mental kapacitet, eller brist på erfarenhet och kunskap, såvida de inte har erhållit instruktioner eller övervakas. Se noga till att barn inte leker m

• Varning: Hällytor tillverkade av glaskeramik eller liknande material skyddar de strömförande delarna, så stäng av apparaten för att undvi

risken för elektriska stötar om ytan är sprucken.

• Varning: Använd inte ångrengöring. Placera inte metallföremål såsom knivar, gafflar, skedar eller lock på hällytan eftersom de kan bli heta.

• Efter användning, stäng av hällelementet med dess reglage och lita inte på panndetektorn

Apparaten är inte avsedd att användas med en extern timer eller ett separat fjärrkontrollsystem.

• Brandrisk: Förvara inga föremål på matlagningsytorna.

• FÖRSIKTIGHET: Matlagningsprocessen måste övervakas. En kort matlagningsprocedur måst

övervakas hela tiden.2

• VARNING: Matlagning med fett eller olja på en oövervakad häll kan vara farlig och kan resultera i brand.

• Om nätkabeln är skadad måste den bytas ut av tillverkaren, dennes serviceagent eller annan kvalificerad person för att undvika risker.

• Apparaten kan användas av barn från 8 års ålder och personer med reducerad fysisk, sensorisk eller mental kapacitet, eller brist på erfarenhet och kunskap, om de har erhållit instruktioner eller övervakas i användningen av apparaten på ett säkert sätt - och de förstår riskerna associer ade med apparatens användning. Barn får inte leka med apparaten. Barn får inte utföra rengöring eller användarunderhåll utan tillsyn.

• VARNING: Apparaten och dess åtkomliga delar blir heta under användning.

• Var noga med att inte vidröra värmeelementen.

• Håll barn under 8 års ålder på säkert avstånd såvida de inte övervakas hela tiden.

• VARNING: Matlagning med fett eller olja på en oövervakad häll kan vara farlig och kan resultera i brand.

• Försök ALDRIG att släcka en brand med vatten, utan stäng av apparaten och täck sedan över lågorna med t.ex. ett lock eller en brandfilt.

• FÖRSIKTIGHET: Matlagningsprocessen måste3 övervakas. En kort matlagningsprocedur måste övervakas hela tiden.

• VARNING: Brandrisk: Förvara inga föremål på matlagningsytorna.

• VARNING: Använd endast hällskydd som är utformade av apparatens tillverkare eller anges vara lämpliga i tillverkarens bruksanvisning, eller hällskydd som medföljer apparaten. Användni

av olämpliga skydd kan orsaka olyckor.

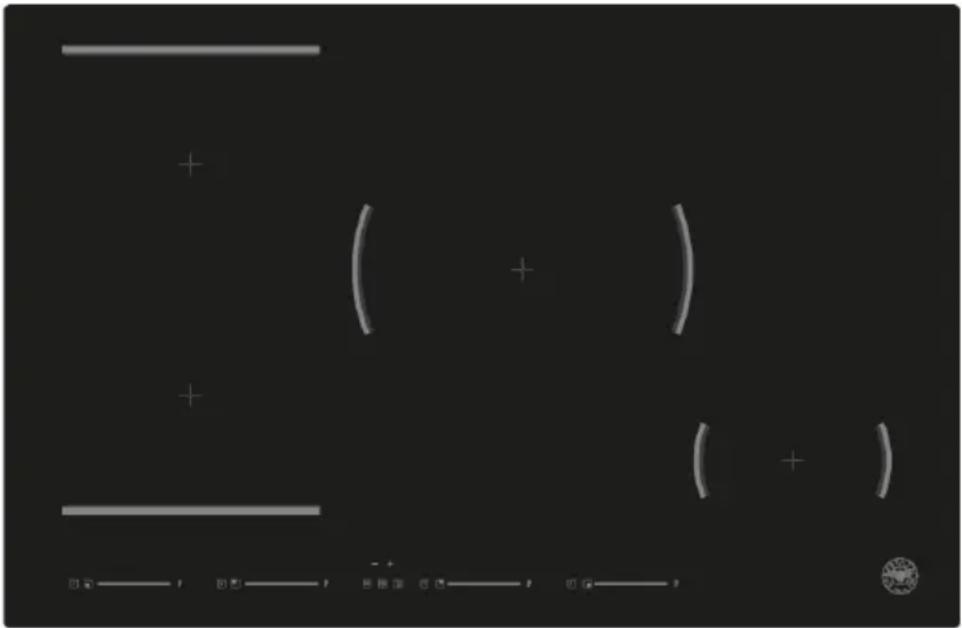

• Nätkabeln får inte vara åtkomlig efter installationen.4 Gratulerar till köpet av din nya induktionshäll. Vi rekommenderar att du ägnar en stund åt att läsa denna Bruksanvisning / Installationsmanual så att du till fullo förstår hur induktionshällen ska installeras och användas. För installation, läs installationsavsnittet. Läs noga alla säkerhetsföreskrifter före användning och spara denna Bruksanvisning / Installationsmanual för framtida referens. Produktöversikt Toppvy Användargränssnitt5 Referens Beskrivning

Timer-kontrollknappar och timer- inställningsindikator E Effekt - skjutreglage

Timer - inställningsindikator

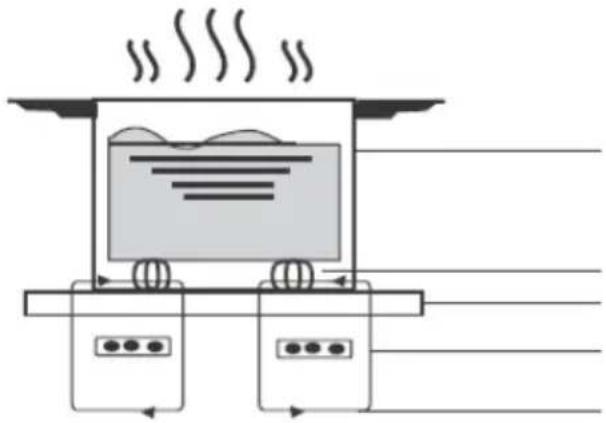

Matlagning - funktionsindikator6 Värmezoneffekt Värmezon Främre vänster zon 2000/2500/2800 W Booster Bakre vänster zon 1500/1800/2000 W Booster Central zon 2300/3000 W Booster Främre höger zon 1200/1500 W Booster Total nominell effekt 7200 W7 Några ord om matlagning med induktionsvärme Matlagning med induktionsvärme är en säker, avancerad, effektiv och ekonomisk matlagningsteknik. Den använder elektromagnetiska vibrationer för att generera värme direkt i pannan, i stället för indirekt uppvärmning av glasytan. Glaset blir hett endast därför att pannan så småningom värmer upp det. Innan du använder din nya induktionshäll

• Läsa igenom denna guide och observera särskilt avsnittet Säkerhetsföreskrifter.

• Avlägsna eventuell skyddsfilm som kan sitta kvar på induktionshällen. Använda pekreglagen

• Kontrollerna svarar på beröring, så du behöver inte applicera något egentligt tryck.

• Använd fingerdynan, inte fingerspetsen.

• Du hör ett “beep” varje gång en beröring registreras.

• Se till att kontrollerna alltid är rena och torra, och att inga föremål (t.ex. ett redskap eller en trasa) täcker dem. Även en tunn film av vatten kan göra kontrollerna svåra att använda. järnkastrull magnetisk krets keramisk glasplatta induktionsspole inducerade strömmmar8 Välja rätt kokkärl

• Använd endast kokkärl med en bas som är lämplig för matlagning med induktionsvärme. Titta efter induktionssymbolen på förpackningen eller på botten av pannan.

• Du kan kontrollera om ett kokkärl är lämpligt genom att utföra ett magnettest. Flytta en magnet mot pannans bas. Om magneten attraheras av pannan är den lämplig för induktionsvärme.

• Om du inte har en magnet:

1. Häll lite vatten i kokkärlet som du vill kontrollera.

2. Om inte blinkar på displayen och vattnet värms upp, så är kokkärlet lämpligt.

• Kokkärl tillverkade av följande material är inte lämpliga: rent rostfritt stål, aluminium eller koppar utan en magnetisk bas, glas, trä, porslin, keramik och lergods. Använd inte kokkärl med tandade kanter eller en böjd bas. Se till att kokkärlets bas är jämn, ligger plant mot glaset och har samma storlek som kokzonen. Använd kokkärl med samma diameter som grafiken på den valda zonen. Ett något bredare kokkärl utnyttjar energin mest effektivt. Effektiviteten kan vara mindre än förväntat om du använder ett mindre kokkärl. Hällen kanske inte detekterar ett kokkärl som är mindre än 140 mm. Placera alltid kokkärlet i mitten av kokzonen. Lyft alltid av kokkärl från induktionshällen - dra eller skjut dem inte eftersom detta kan repa glaset.9 Specialfunktioner Överhettningsskydd En temperatursensor är installerad för att övervaka temperaturen inne i induktionshällen. När en för hög temperatur detekteras avbryts användningen av induktionshällen automatiskt. Detektering av små föremål När ett olämpligt dimensionerat eller icke-magnetiskt kokkärl (t.ex. aluminium), eller något annat litet föremål (t.ex. kniv, gaffel, nyckel) har lämnats kvar på hällen, går hällen automatiskt in i standby-läge under 1 minut. Fläkten fortsätter att kyla induktionshällen under ytterligare 1 minut. Automatisk avstängning Automatisk avstängning är en säkerhetsfunktion för att skydda din induktionshäll. Hällen stängs av automatiskt om du själv glömmer att stänga av den. De normala (förinställda) arbetstiderna för olika effektnivåer anges i tabellen nedan: Effektnivå 1~3 4~6 7~8

När kokkärlet avlägsnas avbryter induktionshällen omedelbart uppvärmningen och hällen stängs av automatiskt efter 2 minuter. Personer med pacemaker bör rådfråga sina läkare innan denna enhet används. Automatisk panndetektering Denna funktion detekterar automatiskt var kastrullen eller pannan är placerad. Bryggfunktionerna aktiveras automatiskt, beroende på kokkärlets storlek. Du behöver bara ställa in effekten med skjutreglaget.10 Använda din induktionshäll Starta matlagning Efter uppstart ljuder summern en gång, alla displayer visar sedan " - " för att indikera att induktionshällen har gått in i standby-läge.

2. Placera ett lämpligt kokkärl på kokzonen som du vill

• Se till att kokkärlets botten och kokzonens yta är rena och torra.

3. Justera värmeinställningen med skjutreglaget (E) för värmezonen där kokkärlet är

• Om du inte väljer en värmeinställning inom 20 sekunder stängs induktionshällen a

automatiskt. I detta fall måste du börja om igen från steg 1.

• Du ka n modifiera värmeinställningen när som helst under matlagningen. Om displayen blinkar omväxlande med värmeinställningen Detta innebär att:

• Du har inte placerat ett kokkärl på korrekt kokzon, eller

• Kokkärlet du använder är inte lämpligt för matlagning med induktionsvärme, eller EFFEKT NED EFFEKT UPP

1. Tryck på strömbrytare (A) i 3 sekunder.11

• Kokkärlet är för litet eller inte korrekt centrerat på kokzonen. Ingen uppvärmning sker om inte ett lämpligt kokkärl är placerat på kokzonen. Displayen stängs av automatiskt efter 1 minut om inget lämpligt kokkärl är placerat på

nen. När matlagningen är klar

1. Vidrör skjutreglaget (E) för att minska effektnivån till “0”.

2. Var uppmärksam på heta ytor

“H” visar vilken kokzon som är het att vidröra. Symbolen slocknar när ytan har kallnat till en säker temperatur. Du kan spara energi genom att använda en kokplatta som fortfarande är het om du vill värma fler kokkärl. Använda Boost-funktionen Aktivera boost-funktionen Vidrör boost-knappen (F ): zonindikatorn visar “P.” och effekten kommer att uppnå Max.

drör boost-knappen (F): zonindikatorn visar “ d” och effekten förstärks till den dubbla. (Vänster brygga) Avbryta Boost-funktionen Vidrör skjutreglaget (E) för att avbryta Boost-funktionen. Kokzonen återgår sedan till den effekt du önskar.

• Denna funktion kan arbeta i varje kokzon.

• Kokzonen återgår automatiskt till nivå 9 efter 5 minuter. Använda matlagningsfunktioner Du kan välja 3 praktiska matlagningsfunktioner genom att trycka på funktionsknappen (G): flyttar från en funktion till nästa vid varje tryckning. - Smälta eller tina (ca 50 °C) - Uppvärmning eller varmhållning (ca 70 °C)12 - Sjudning, temperatur nära kokning, användbar för långsam tillagning

• Detta område kan användas som en enskild zon, beroende på dina matlagningsbehov vid varje tillfälle.

• Det flexibla området består av två oberoende induktorer som kan kontrolleras separat. När den används som en enskild zon flyttas kokkärl från en zon till den andra inom de

flexibla området samtidigt som samma effektnivå upprätthålls i zonen där kokkärlet ursprungligen placerades. Delen som inte täcks av kokkärlet stängs automatiskt av.

• Viktigt: Var noga med att centrera kokkärlet på den enskilda kokzonen. En oval eller rektangulär kastrull är idealisk. Exempel på bra och dålig placering av kokkärl.För att aktivera det flexibla området som en enskild zon, håll helt enkelt effektskjutreglagen för värmezonerna intryckta samtidigt i minst 2 sekunder. Den flexibla zonens indikator intill effektnivåindikatorn tänds. Justera värmeinställningen genom att vidröra skjutreglaget för den främre vänstra zonen eller den främre högra zonen (E) för värmezonen där kokkärlet är placerat. Om kokkärlet flyttas från den främre till den bakre delen (eller vice versa) detekterar det flexibla området automatiskt den nya positionen och upprätthåller samma effekt.14 Använda barnlåsfunktionen

• Du kan låsa kontrollerna för att förhindra oavsiktlig användning (t.ex. att barn av misstag sätter på kokzonerna).

• När kontrollerna är låsta är alla kontroller utom strömbrytaren inaktiverade. Låsa kontrollerna Vidrör barnlåsknappen (B) i 3 sekunder. Indikatorn ovanför barnlåsknappen tänds och timer-indikatorn visar “Lo”. Låsa upp kontrollerna

2. Vidrör barnlåsknappen en stund.

3. Du kan nu börja använda din induktionshäll.

När hällen är i låst läge är alla kontroller inaktiverade utom strömbrytaren. Du kan alltid stänga av hällen med strömbrytaren i en nödsituation, men du måste låsa upp hällen före ytterligare åtgärder. Använda timern Du kan använda timern på två olika sätt:

• Du kan använda den som en minuträknare. I detta fall stänger timern inte av någon kokzon när den inställda tiden löper ut.

• Du kan också ställa in den för att stänga av en kokzon när den inställda tiden löper ut.

• Du kan ställa in timern på upp till 99 minuter. Använda timern som ett larm

1. När önskad kokzon och erforderlig effektnivå har valts blinkar pricken intill

effektnivåindikatorn i 5 sekunder.

2. När pricken slutar att blinka, tryck på timer-knappen (D)

''+'' eller ''-'' , för att ställa in tiden från 1 till 99 minuter.15 Tips: Tryck på timer-knappen "-" eller "+" en gång för att minska eller öka i steg om 1 minut. Håll timer-knappen "-" eller "+" intryckt för att minska eller öka i steg om 10 minuter.

3. När tiden är inställd börjar timern att räkna ned omedelbart. Displayen visar den

återstående tiden och pricken intill timer-in dikatorn fortsätter att blinka.

4. Summern ljuder och timer-indikatorn slocknar när den inställda tiden har löpt ut.

Ställa in timern för att stänga av zoner

1. När önskad kokzon har valts och erforderlig effektnivå har valts genom att trycka på

effektskjutreglaget blinkar pricken intill effektnivåindikatorn i 5 sekunder.

2. När pricken slutar att blinka, tryck på timer-knappen (D)

''+'' eller ''-'' för att ställa in tiden från 1 till 99 minuter. Tips: Tryck på timer-knappen "-" eller "+" en gång för att minska eller öka i steg om 1 minut. Håll timer-knappen "-" eller "+" intryckt för att minska eller öka i steg om 10 minuter.

3. När tiden är inställd börjar timern att räkna ned omedelbart. Timerns inställningsindikator

visar den återstående tiden och timer-indikatorn (J) blinkar i 5 sekunder.

4. Om indikatorn (J) därefter fortsätter att blinka innebär detta att timerns

inställningsindikator visar den återstående tiden tills timern löper ut för den motsvarande zonen, annars förblir indikatorn (J) tänd tills tiden löper ut.

5. När matlagningstimern löper ut stängs motsvarande kokzon av automatiskt. Övriga

kokzoner fortsätter att fungera om de tidigare har aktiverats.16

4. Vid samtidig användning av "timern som ett larm" och "timern för att stänga av

zonerna" visar displayen den återstående larmtiden som dess första prioritet. Tryck på kokzonens effektskjutreglage för att visa den återstående tiden hos avstängningstimern. Använda Paus-funktionen Hällen har en praktisk omstartfunktion för att pausa och starta om matlagningsprocessen om du avbryts.

1. När hällen är påslagen och arbetar, tryck på Paus-knappen (C) : alla brännare

slutar arbeta och alla LED-indikatorer visar symbolen “=” .

2. Tryck åter på Paus-knappen (C) : alla parametrar återgår till deras föregående

inställningar. Instruktion för justering av effektbegränsning (1,5 kW / 2,8 kW / 3,7 kW / 4,5 kW / 6,0 kW / 6,5 kW / 7,2 kW) OBS! : Endast en auktoriserad servicerepresentant får göra denna justering! Se till att hällen är avstängd. Den erforderliga effektnivån kan ställas in genom att utföra följande steg inom 60 sekunder: Steg Kontrollpanel Display

När hällen är avstängd, temperaturknapp och timerknapp.

Tryck på knapparna + och - för att välja effektbegränsning. Välj alternativ 1,5 kW / 2,8 kW / 3,7 kW / 4,5 kW / 6,0 kW / 6,5 kW / 7,2 kW

Tryck på Paus-knappen för att avsluta Avsluta inställning17 Feldisplay och inspektion Om ett fel uppstår går induktionshällen automatiskt in i skyddsläget och visar motsvarande felkoder: Felmeddelande Möjlig orsak Åtgärd Inget eller olämpligt kokkärl. Byt ut kokkärlet. ER03 Vatten eller kokkärl på glaset över reglaget. Rengör användargränssnittet. F1E Anslutningen mellan displaykortet och vänster moderkort fungerar inte (i kokzonen för vilken indikatorn visar “E”).

Byt ut moderkortet. F3E Fel i spoltemperatursensor (i kokzonen för vilken indikatorn visar “E”). Byt ut spolsensorn. F4E Fel i moderkortets temperatursensor (i kokzonen för vilken indikatorn visar “E”). Byt ut moderkortet. E1E Keramikglasplattans temperatursensor är hög. Starta om när induktionshällen har kallnat. E2 E IGBT:ns temperatursensor är hög. Starta om när induktionshällen har kallnat. E3 E Onormal nätspänning (för hög). Kontrollera att nätspänningen är normal. Starta upp när strömförsörjningen är normal. E4 E Onormal nätspänning (för låg). Kontrollera att nätspänningen är normal. Starta upp när strömförsörjningen är normal. E5 E Fel i temperatursensor (i kokzonen för vilken indikatorn visar “E”). Anslutningskabel ej ansluten korrekt eller felaktigt monterad. Ovanstående är orsaker till och lösningar på de vanligaste felen. Demontera inte enheten på egen hand, detta för att undvika eventuella risker och skador på induktionshällen, kontakta leverantören.18 Installation Välja installationsutrustning Skär ut arbetsytan enligt måtten som anges i ritningen. Lämna minst 5 cm utrymme runt hålet för installation och användning. Se till att arbetsytan är minst 30 mm tjock. Välj ett värmeresistent material för arbetsytan för att undvika kraftig deformation på grund av hettan som kokplattan utstrålar. Såsom visas nedan: L (mm) B (mm) H (mm) D (mm) A (mm) B (mm) X (mm)

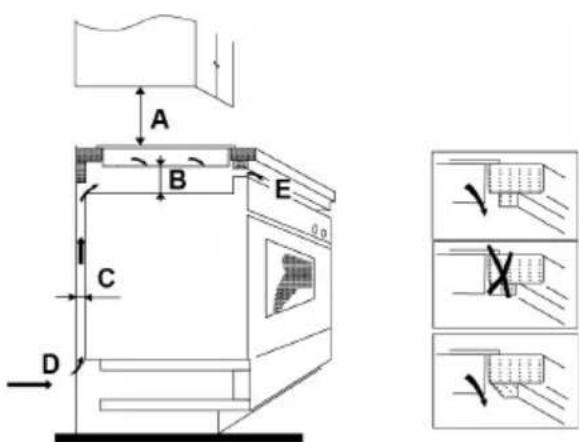

50 min. Under alla omständigheter, se till att induktionshällen är väl ventilerad och att luftintaget och luftutloppet inte är blockerade. Se till induktionshällen är i gott arbetsskick såsom visas nedan. Anmärkning: Lämna ett säkerhetsavstånd på minst 760 mm mellan kokplattan och skåpet ovanför kokplattan. TÄTNING19 A (mm) B (mm) C (mm)

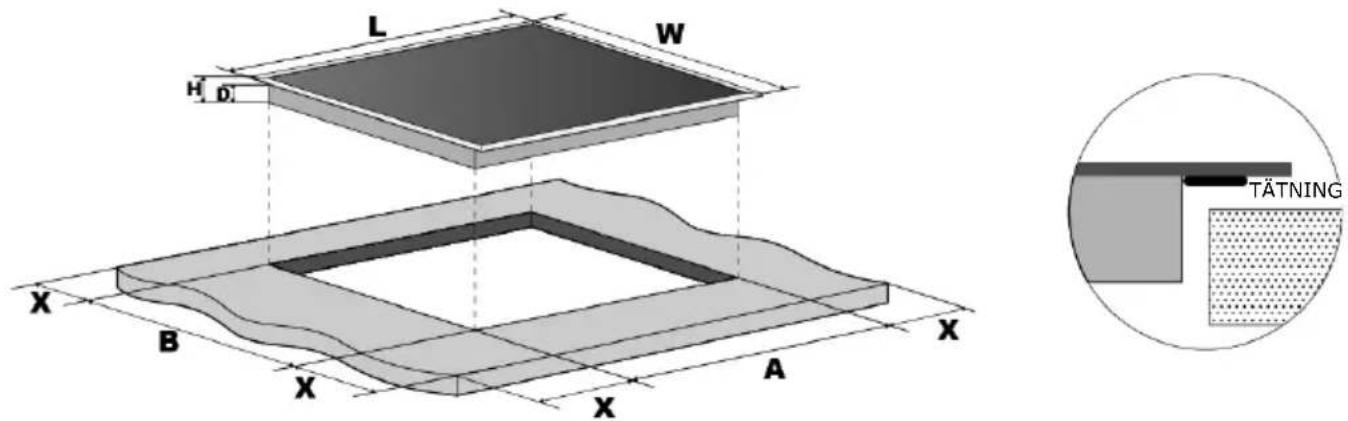

• Arbetsytan är rätvinklig och plan, och att inga konstruktionselement stör utrymmeskraven.

• Arbetsytan är tillverkad av ett värmeresistent material.

• Ugnen har en inbyggd kylfläkt om hällen installeras över en ugn.

• Installationen följer alla frigångskrav samt tillämpliga standarder och bestämmelser.

• En lämplig frånskiljare som ger full frånkoppling från elnätet ingår i den permanenta ledningsdragningen, och installeras och placeras enligt lokala regler oc

bestämmelser om ledningsdragning. Frånskiljaren måste vara av en godkänd typ och ge 3 mm kontaktseparation (luftgap) i alla poler (eller alla aktiva [fas] ledare om de lokala bestämmelserna medger denna variation i kraven).

• Kunden lätt kan komma åt frånskiljaren med hällen installerad.

• Du rådfrågar de lokala byggnadsmyndigheterna och gällande stadgar om du är osäker beträffande installationen.

• Du använder en värmeresistent ytfinish som är enkel att rengöra (t.ex. keramiska plattor) för väggytorna som omger hällen. När hällen har installerats, se till att:

• Nätkabeln inte går att komma åt via skåpdörrar eller lådor.

• Det är ett tillräckligt flöde av frisk luft från skåpens utsida till hällens bas.

• Att en termisk skyddsbariär, om hällen installeras ovanför en låda eller ett skåputrymme, installeras under hällens bas för att undvika beröring av hällens botten.

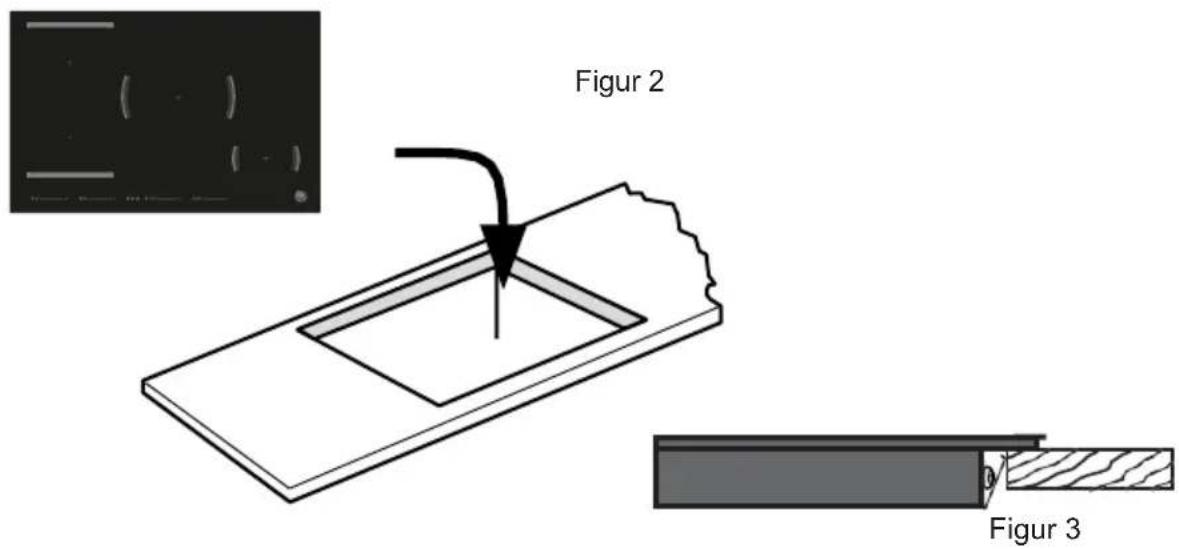

• Kunden lätt kan komma åt frånskiljaren. Innan monteringsfästena placeras Enheten ska placeras på en stabil och jämn yta (använd förpackningen). Applicera inte någon kraft på kontrollerna som sticker ut från hällen.20 Placering av monteringsfästena Enheten ska placeras på en stabil och jämn yta (använd förpackningen). Applicera inte någon kraft på kontrollerna som sticker ut från hällen. Figur 1

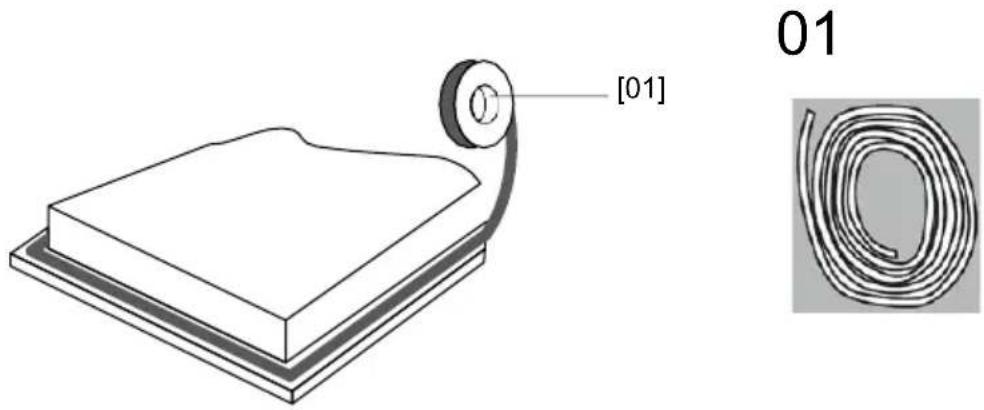

[01] Dra den medföljande tätningen längs hällens nedre kant, och se till att ändarna överlappar. Figur 3 Använd inte lim för att fixera hällen i arbetsbänken. När tätningen har placerats, positionera hällen i urtaget i arbetsbänken. Tryck lätt nedåt på hällen för att trycka in den i arbetsbänken och säkerställa en god tätning runt den yttre kanten (figur 3). Figur 221

1. Endast kvalificerad personal eller tekniker får installera induktionskokplattan. Våra

experter står till din tjänst. Utför aldrig detta på egen hand.

2. Installera inte hällen direkt ovanpå en diskmaskin, kylskåp, frys, tvättmaskin eller

torktumlare eftersom fukten kan skada hällens elektronik.

3. Installera induktionskokplattan på ett sådant sätt att en god värmestrålning säkerställs,

detta för att öka dess tillförlitlighet.

4. Väggen och den inducerade värmezonen ovanför bordsytan måste vara

5. För att undvika eventuella skador måste sandwichskiktet och limmet vara

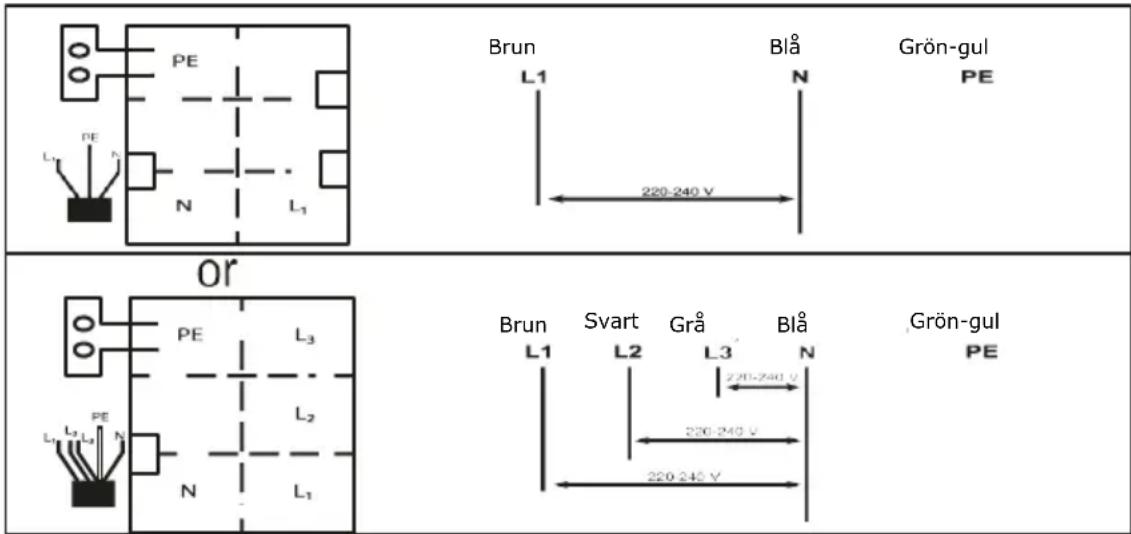

värmeresistent. Ansluta hällen till elnätet Endast en kvalificerad person får ansluta denna häll till elnätet. Innan hällen ansluts till elnätet, kontrollera att:

1. Fastighetens kabelsystem är lämpligt för den effekt som hällen drar.

2. Nätspänningen matchar de värden som anges på typskylten.

3. Nätkabelns ledartvärsnitt tål den belastning som anges på typskylten. När hällen ansluts till

elnätet, använd inte adaptrar, reducerstycken eller förgreningsenheter eftersom dessa kan orsaka överhettning och brand. Nätkabeln får inte vidröra några heta delar och måste positioneras så att dess temperatur inte kommer att överskrida 75 °C i någon punkt. Kontrollera med en elektriker huruvida fastighetens kabelsystem är lämpligt utan ändringar. Endast en kvalificerad elektriker får göra ändringar.

• Om kabeln är skadad eller behöver bytas ut måste detta utföras av en servicerepresentant med specialverktyg för att undvika olyckor.

• Om apparaten ansluts direkt till elnätet, installera en flerpolig strömbrytare med en min. öppning på 3 mm mellan kontakter.

• Installatören måste säkerställa att den korrekta anslutningen har gjorts och att den följer gällande säkerhetsbestämmelser.

• Kabeln får inte vara böjd eller hoptryckt.

• Kabeln måste inspekteras regelbundet. Endast auktoriserade tekniker får byta ut den. Denna apparat kräver en 40 A miniatyrströmbrytare. Grön-gul Blå Brun Grå Brun Svart Blå Grön-gul22 Denna apparat är märkt enligt EU-direktiv 2011/65/EU om elektrisk och elektronisk avfallsutrustning (WEEE). Genom att se till att denna apparat kasseras på rätt sätt bidrar du till att förhindra eventuella skador på vår miljö och vår hälsa som annars kan bli resultatet vid felaktig kassering. Symbolen på produkten indikerar att den inte får hanteras som vanligt hushållsavfall. Den ska i stället lämnas in på en insamlingsplats för återvinning av elektriska och elektroniska produkter. Denna apparat kräver avfallshantering av en specialist. För mer information om hantering, efterbehandling och återvinning av denna produkt, kontakta dina lokala myndigheter, din sophanteringstjänst eller butiken där du köpte produkten. För mer detaljerad information om hantering, efterbehandling och återvinning av denna produkt, kontakta dina lokala myndigheter, din sophanteringstjänst eller butiken där du köpte produkten. KASSERING: Kassera inte denna produkt som osorterat kommunalt avfall. Sådant avfall måste samlas in separat för speciell behandling.1 Sikkerhedsanvisninger Din sikkerhed er vigtig for os. Læs denne information, før du anvender kogepladen.
