BRUKSANVISNING IVR 35202 Sc Me Kärcher

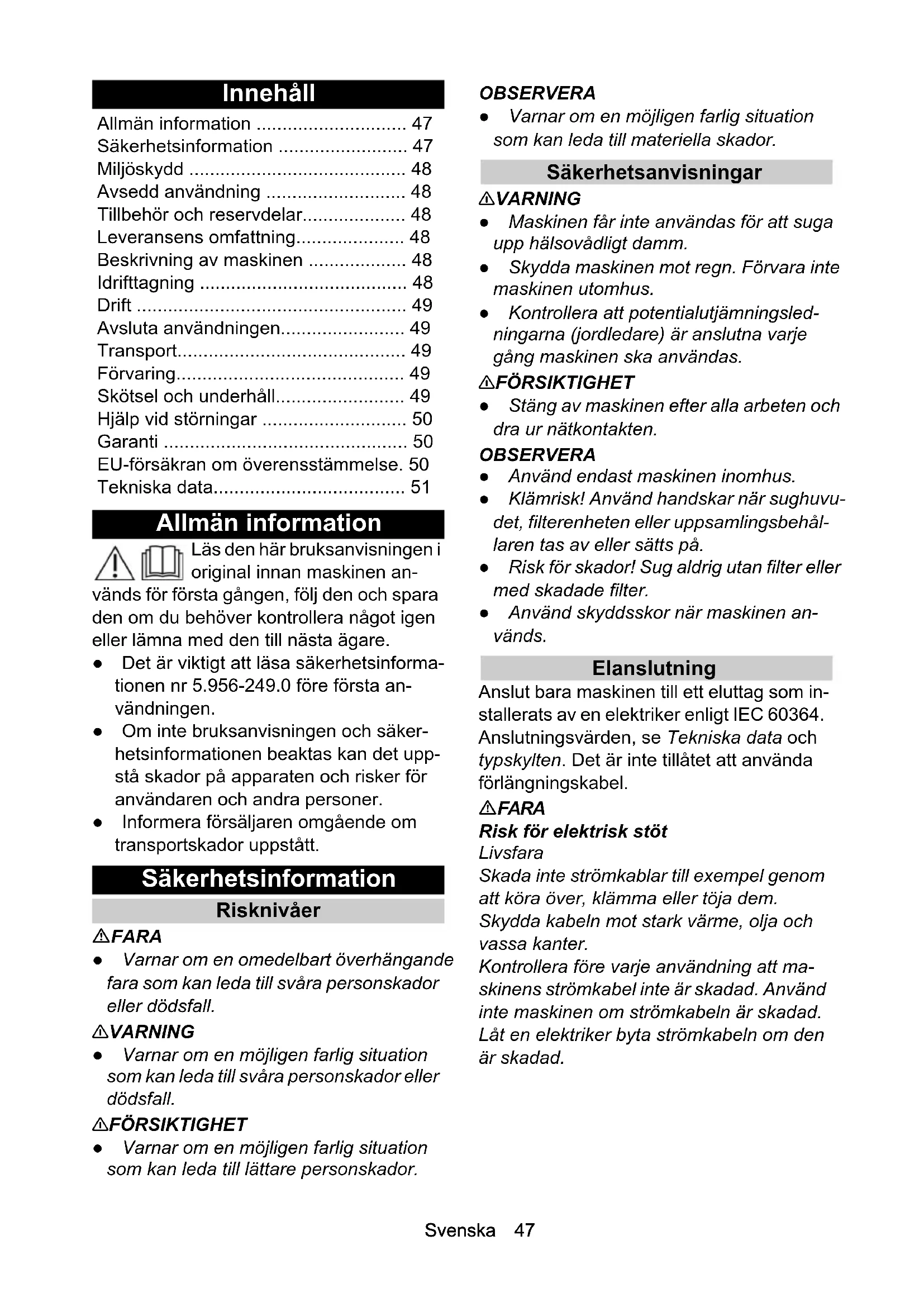

• 3 x 1,5 Parça numarası (EU) 9.979-874.0 Kablo uzunluğum6,0Svenska 47 Innehåll Allmän information Läs den här bruksanvisningen i original innan maskinen an- vänds för första gången, följ den och spara den om du behöver kontrollera något igen eller lämna med den till nästa ägare. ● Det är viktigt att läsa säkerhetsinforma- tionen nr 5.956-249.0 före första an- vändningen. ● Om inte bruksanvisningen och säker- hetsinformationen beaktas kan det upp- stå skador på apparaten och risker för användaren och andra personer. ● Informera försäljaren omgående om transportskador uppstått. Säkerhetsinformation Risknivåer FARA ● Varnar om en omedelbart överhängande fara som kan leda till svåra personskador eller dödsfall. 몇 VARNING ● Varnar om en möjligen farlig situation som kan leda till svåra personskador eller dödsfall. 몇 FÖRSIKTIGHET ● Varnar om en möjligen farlig situation som kan leda till lättare personskador. OBSERVERA ● Varnar om en möjligen farlig situation som kan leda till materiella skador. Säkerhetsanvisningar 몇 VARNING ● Maskinen får inte användas för att suga upp hälsovådligt damm. ● Skydda maskinen mot regn. Förvara inte maskinen utomhus. ● Kontrollera att potentialutjämningsled- ningarna (jordledare) är anslutna varje gång maskinen ska användas. 몇 FÖRSIKTIGHET ● Stäng av maskinen efter alla arbeten och dra ur nätkontakten. OBSERVERA ● Använd endast maskinen inomhus. ● Klämrisk! Använd handskar när sughuvu- det, filterenheten eller uppsamlingsbehål- laren tas av eller sätts på. ● Risk för skador! Sug aldrig utan filter eller med skadade filter. ● Använd skyddsskor när maskinen an- vänds. Elanslutning Anslut bara maskinen till ett eluttag som in- stallerats av en elektriker enligt IEC 60364. Anslutningsvärden, se Tekniska data och typskylten. Det är inte tillåtet att använda förlängningskabel. FARA Risk för elektrisk stöt Livsfara Skada inte strömkablar till exempel genom att köra över, klämma eller töja dem. Skydda kabeln mot stark värme, olja och vassa kanter. Kontrollera före varje användning att ma- skinens strömkabel inte är skadad. Använd inte maskinen om strömkabeln är skadad. Låt en elektriker byta strömkabeln om den är skadad. Allmän information p. 47
• Säkerhetsinformation p. 47
• Miljöskydd p. 48
• Avsedd användning p. 48
• Tillbehör och reservdelar p. 48
• Leveransens omfattning p. 48
• Beskrivning av maskinen p. 48
• Idrifttagning p. 48
• Drift p. 49
• Avsluta användningen p. 49
• Transport p. 49
• Förvaring p. 49
• Skötsel och underhåll p. 49
• Hjälp vid störningar p. 50
• Garanti p. 50
• EU-försäkran om överensstämmelse. 50 Tekniska data Svenska Åtgärder vid nödsituation FARA Risk för personskador och materiella skador vid uppsugning av brännbara material, vid kortslutning eller andra fel Risk för inandning av hälsovådliga gaser, risk för elektrisk stöt, risk för brännskador. Stäng av maskinen och dra ur nätkontakten i nödsituationer. Miljöskydd Förpackningsmaterialen kan återvin- nas. Avfallshantera förpackningar på ett miljövänligt sätt. Elektriska och elektroniska maskiner innehåller värdefulla återvinningsbara material och ofta komponenter såsom engångsbatterier, uppladdningsbara batte- rier och olja som vid felaktig användning el- ler felaktig avfallshantering kan utgöra en potentiell fara för människors hälsa och för miljön. Dessa komponenter är dock nöd- vändiga för korrekt drift av maskinen. Ma- skiner som märkts med denna symbol får inte kastas i hushållssoporna. Information om ämnen (REACH) Aktuell information om innehållet finns på: www.kaercher.de/REACH Avsedd användning 몇 VARNING Inandning av hälsovådligt damm Hälsoskador Använd aldrig maskinen för att suga upp hälsovådligt damm. OBSERVERA Kortslutning på grund av hög luftfuktig- het Skador på maskinen Använd endast maskinen inomhus. Maskinen är avsedd för: ● Uppsugning av icke antändligt och icke explosionsfarligt material ● Uppsugning av damm och grov smuts ● Industriell användning, t.ex. i lager- och tillverkningsområden ● Yrkesmässig användning, t.ex. på ho- tell, i skolor, på sjukhus och fabriker, i butiker, på kontor och av uthyrningsfir- mor. All annan användning är inte avsedd. Tillbehör och reservdelar Använd endast originaltillbehör och origi- nalreservdelar, så att en säker och stör- ningsfri drift av maskinen är garanterad. Information om tillbehör och reservdelar finns på www.kaercher.com. Leveransens omfattning Kontrollera att innehållet i leveransen är fullständigt. Kontakta din återförsäljare om det finns transportskador. Beskrivning av maskinen För bilder, se bildsidorna Bild A 1 Uppsamlingsbehållare 2 Spak för att sänka uppsamlingsbehålla- ren 3 Sugslangsanslutning 4 Skjutbygel 5 Maskinens strömbrytare 6 Strömkabel 7 Sughuvudets spärr 8 Påsfilter 9 Handtag filterrengöring 10 Spak för att sänka uppsamlingsbehålla- ren 11 Tillbehörshållare 12 Ställning 13 Styrhjul med spärr Idrifttagning För bilder, se bildsidorna p. 5148

1. Ställ maskinen i arbetsläget.

3. Säkerställ att sughuvudet är fastsatt en-

5. Anslut önskat tillbehör till sugslangen.Svenska 49

Bild C Brytaren har olika lägen: 0Maskinen är avstängd. 1Motor 1 är på. 2Motor 1 och 2 är på. OBSERVERA Drift med en motor Risk för skador på drivmotorn Ställ om brytaren snabbt. Använd alltid maskinen i läge 2

3. Sugningen startar.

Rengör dammfiltret För bilder, se bildsidorna Hänvisning Rengör filtret regelbundet för att undvika förlust av sugkraft. Bild D

1. Flytta filterrengöringshandtaget fram

och tillbaka flera gånger för att rengöra filtret. Tömma uppsamlingsbehållaren

1. Stäng av maskinen och skilj den från el-

2. Rengör dammfiltret.

3. Sänk uppsamlingsbehållaren genom att

trycka ner spaken. Bild E

4. Dra ut uppsamlingsbehållaren ur maski-

5. Töm uppsamlingsbehållaren i avfalls-

hanteringsanläggningen.

6. Avfallshantera innehållet enligt de lag-

stadgade bestämmelserna eller återan- vänd det. Hänvisning Flytta endast uppsamlingsbehållaren på dess löprullar. Använd inte kraneller t.ex. gaffeltruck. Ta av sughuvudet För bilder, se bildsidorna

1. Stäng av maskinen och skilj den från el-

2. Öppna låset på sughuvudet.

3. Ta av sughuvudet och lägg det åt sidan.

Avsluta användningen

1. Stäng av maskinen med strömbrytaren

2. Töm och rengör uppsamlingsbehålla-

3. Demontera tillbehöret och rengör och

torka om det behövs. Transport 몇 FÖRSIKTIGHET Bristande hänsyn till vikt Risk för personskador och materialskador Ta hänsyn till maskinens vikt vid transport och förvaring.

1. Vid transport i fordon ska maskinen säk-

ras så att den inte kan halka och välta enligt gällande riktlinjer. Förvaring 몇 FÖRSIKTIGHET Bristande hänsyn till vikt Risk för personskador och materialskador Ta hänsyn till maskinens vikt vid transport och förvaring.

1. Förvara endast maskinen inomhus.

Skötsel och underhåll

1. Spola maskinen och tillbehören regel-

bundet med lämplig vätska och låt torka.

2. Kontrollera påsfiltret regelbundet med

avseende på skador. Byt påsfiltret om det är skadat. Byta påsfilter Bild H 1 Skruvar 2 Spännring 3 Påsfilter 4 Rengöringsanordning

1. Ta av sughuvudet.

2. Ta ut filterenheten från maskinen med

handtagen och vänd på den.50 Svenska

3. Ta bort skruvarna och demontera rengö-

4. Lossa spännringens skruvförband.

5. Ta av påsfiltret.

6. Sätt in det nya påsfiltret.

Vid montering, se till att fliken på filterin- satsen griper in i axeln. Bild J

7. Sätt på spännringen och skruva fast

8. Sätt på rengöringsanordningen och

skruva fast den. Hjälp vid störningar FARA Risk för personskador Risk för oavsiktlig start av maskinen och risk för elektrisk stöt Stäng av maskinen före alla arbeten och dra ur strömkontakten. Låt alltid en specialist utföra kontroller och arbeten som avser de elektriska delarna. Motorn (sugturbin) startar inte Ingen elektrisk spänning Kontrollera vägguttaget och säkringen till strömförsörjningen. Kontrollera maskinens strömkabel och strömkontakt. Kundservice Om felet inte kan åtgärdas måste enheten kontrolleras av kundservice. Garanti I respektive land gäller de garantivillkor som publicerats av våra auktoriserade dist- ributörer. Eventuella fel på maskinen repa- reras utan kostnad inom garantitiden, under förutsättning att de orsakats av ett material- eller tillverkningsfel. Vid frågor som gäller garantin ska du vända dig med kvitto till inköpsstället eller närmaste, aukto- riserad kundtjänst. (Se baksidan för adress) Ytterligare garantiinformation (om tillgäng- lig) finns i serviceområdet på din lokala Kär- cher-webbplats under "Nedladdningar". EU-försäkran om överensstämmelse Härmed försäkrar vi att nedanstående pro- dukt uppfyller gällande bestämmelser i an- givna direktiv och förordningar. Denna försäkran upphör att gälla om produkten ändras utan att detta har godkänts av oss. Produkt: Torrsug Typ: 9.986-xxx Direktiv och förordningar 2006/42/EG (+2009/127/EG) 2011/65/EU 2014/30/EU Tillämpade harmoniserade standarder EN 55014-1: 2017 + A11: 2020 EN 55014-2: 2015 EN 60335-1 EN 60335-2-69

Namn och adress Dokumentationsbefullmäktigad: A. Haag Kärcher Industrial Vacuuming GmbH Robert-Bosch-Straße 4-8 73550 Waldstetten (Germany) Tel.: +49 7171 94888-0 Fax: +49 7171 94888-528 Waldstetten, 2024/07/01 Undertecknarna agerar på uppdrag av och med ledningens godkännande. Kärcher Industrial Vacuuming GmbH Robert-Bosch-Straße 4-8 73550 Waldstetten (Germany) Tfn: +49 7171 94888-0 Fax: +49 7171 94888528Svenska 51 Tekniska data Med förbehåll för tekniska ändringar. IVR 35/20-2 Sc Me Elanslutning Nätspänning V 220-240 Fas ~ 1 Nätfrekvens Hz 50-60 Kapslingsklass IPX4 Skyddsklass I Effekt W 2000 Nätsäkring (trög) A 16 Mått och vikter Typisk arbetsvikt kg 50 Längd x bredd x höjd mm 740 x 580 x 1105 Omgivningsförhållanden Omgivande temperatur °C +40 Effektdata maskin Behållarinnehåll l 35 Luftmängd l/s 2 x 50 Undertryck kPa (mbar) 22 (220) Märkbredd sugslang DN50 Fastställda värden enligt EN 60335-2-69 Hand-arm-vibrationsvärde m/s

0,2 Ljudtrycksnivå L
