XR-4880 - Bilradio SONY - Gratis bruksanvisning och manual

Produkttyp	Bilradio
Märke	SONY
Modell	XR-4880
Mått (L x H x D)	178 x 50 x 155 mm (standard DIN)
Vikt	1,2 kg
Strömförsörjning	12 V DC (negativ jord)
Max uteffekt	4 x 50 W
RMS-uteffekt	4 x 22 W
Tunertyp	FM/AM med RDS
Vågområden	FM: 87,5 – 108 MHz; AM: 531 – 1602 kHz
Spelare	CD / CD-R / CD-RW
Ljudformat som stöds	CD-DA, MP3 (skiva)
Aux-ingång	Mini-jack 3,5 mm (fram)
Förförstärkarutgång	1 x RCA (subwoofer)
Equalizer	Förinställningar: Rock, Pop, Jazz, Vocal, etc.
Display	Bakgrundsbelyst LCD-skärm
Fjärrkontroll	Ingår (sladdansluten)
Antenn	Motoriserad (kontrollkabel ingår)
Säkring	10 A (bladtyp)
Underhåll och rengöring	Använd en torr, mjuk trasa. Använd inte kemikalier.
Säkerhet	Koppla bort batteriet före ingrepp.
Reservdelar och reparerbarhet	Kontakta Sonys kundservice eller en auktoriserad återförsäljare.
Allmän information	Bruksanvisning finns att ladda ner på notice-facile.com

Vanliga frågor - XR-4880 SONY

Hur installerar jag bilradion XR-4880 i min bil?

Använd en installationssats som passar din bil. Anslut ISO-kabeln till motsvarande kablar: +12V permanent (gul), +12V efter tändning (röd), jord (svart). Anslut högtalarna och antennen. Sätt in bilradion i DIN-facket och fäst den med ramen.

Vilken är kabeldragningen för ISO-kontakterna?

ISO-kontakten har två delar: strömförsörjning (block A) och högtalare (block B). För block A: gul kabel (permanent 12V), röd (tändning), svart (jord). För block B: varje kabelpar motsvarar en högtalare (vänster fram, höger fram, vänster bak, höger bak). Se schemat i bruksanvisningen för exakta färger.

Hur ställer jag in klockan?

Tryck på DSP (eller Clock) tills displayen blinkar. Använd knapparna + och - för att ställa in timmar, tryck sedan på DSP igen för att gå till minuter. Bekräfta med samma knapp.

Varför tänds inte bilradion?

Kontrollera först säkringen (10A) på baksidan av enheten eller på kabelhärvan. Se till att den röda kabeln (tändning) får 12V endast när tändningen är på. Om allt är korrekt kan enheten vara defekt.

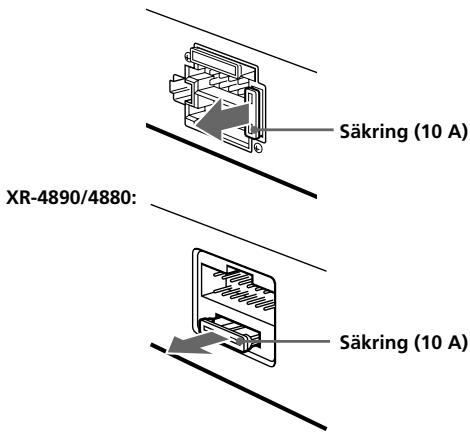

Hur byter jag säkringen?

Koppla bort bilradion. Lokalisera säkringshållaren på kabelhärvan eller på enhetens baksida. Ta bort den trasiga säkringen och ersätt med en identisk 10A säkring (bladtyp). Använd aldrig en säkring med högre värde.

Radiomottagningen är dålig, vad ska jag göra?

Kontrollera antennanslutningen. Om du använder en motoriserad antenn, se till att kontrollkabeln (blå) är ansluten. Försök att placera antennen annorlunda. I områden med svag mottagning, växla till mono eller minska LOUDNESS-nivån.

Hur ansluter jag en extern förstärkare?

Använd förförstärkarutgången RCA (subwoofer) på baksidan. Anslut en RCA-kabel till förstärkarens ingång. Du kan också använda högtalarutgången med en nivåomvandlare. Ställ förstärkarens volym separat.

CD-spelaren hoppar eller läser inte skivor, vad ska jag göra?

Rengör skivan med en mjuk trasa från mitten och utåt. Kontrollera att skivan inte är repad. Om problemet kvarstår, använd en rengöringsskiva för linsen. Undvik dåligt brända CD-skivor.

Hur lagrar jag radiostationer?

Ställ in önskad station. Håll inne en av förinställningsknapparna (1 till 6) tills frekvensen blinkar och sedan blir fast. Upprepa för varje station. Du kan också använda funktionen B.T.M. (Best Tuning Memory) för automatisk lagring.

Hur återställer jag bilradion till fabriksinställningarna?

Tryck på RESET-knappen på framsidan (ofta bakom den löstagbara fronten) med en penna eller ett gem. Detta raderar alla minnen, inklusive stationer och klocka. Du måste konfigurera om allt.

BRUKSANVISNING XR-4880 SONY

Tack för att du visade oss förtroendet att välja en Sony kassettbandspelare. Den här spelaren är försedd med en mängd funktioner och du har också möjlighet att ansluta en vridkontroll (extra tillbehör).

Innehållsförteckning

Reglagens placering 3

Komma igång

Återställa enheten 4

Ta bort frontpanelen 4

Ställa klockan 5

Kassettbandspelare

Lyssna på band 6

Spela upp ett band i olika lägen. 7

Radio

Lagra kanaler automatiskt - BTM-funktionen 7

Lagra endast de önskade kanalerna 8

Motta de lagrade kanalerna 8

Översikt av RDS-funktionen 9

Visa kanalnamnet 9

Ställ in som program automatiskt — Alternativa frekvenser (AF) 10

Lyssna på trafikmeddelanden 12

Förinställa RDS-kanalerna med AF- och TA-data 12

Söka en kanal efter programtyp 13

Ställa klockan automatiskt 14

Övriga funktioner

Fästa etiketten på vridkontrollen 15

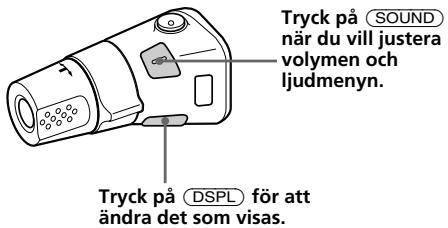

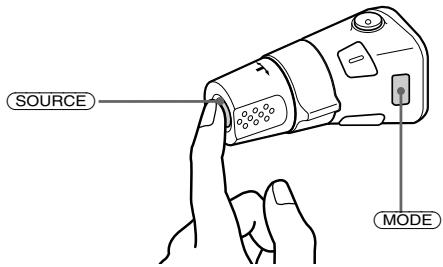

Använda vridkontrollen 15

Ljudjustering 17

Dämpa ljudet 17

Ändra ljud- och teckeninställningarna 17

Höja basljudet — D-bass 18

Ytterligare information

Säkerhetsföreskrifter 18

Underhåll 19

Demontera enheten 20

Tekniska data 21

Felsökning 22

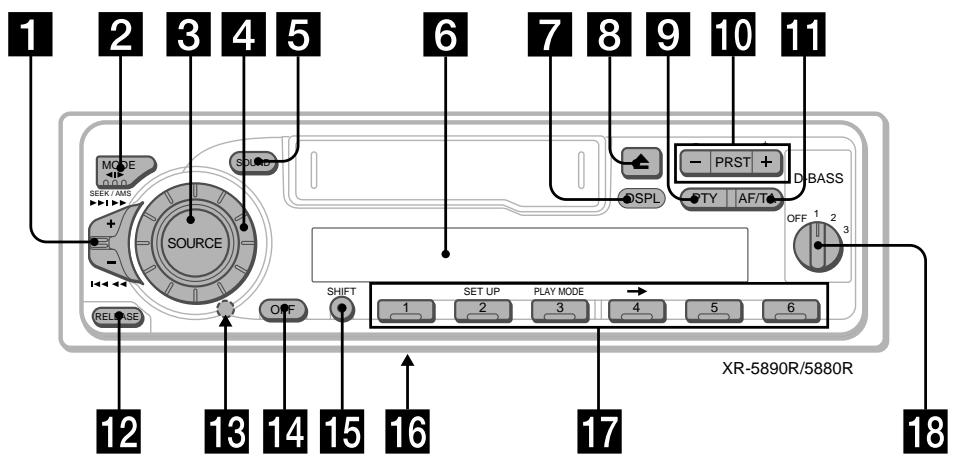

Reglagens placering

Mer information finns på de angivna sidorna.

SEEK/AMS-knapp (sök/Automatisk musiksökning/manuell sökning) 6,8,11,14 2 MODE-knappen ( ) Under banduppspelning: Ändra riktning på bandtransport 6 Under kanalväljarmottagning: Välj BAND 7, 8 3 SOURCE-knappen (TAPE/TUNER) 6, 7, 8, 12 4 Dial (volym/bas/discant/vänster-höger/ bakre-främre) 5, 17 5 SOUND-knappen 17 6 Teckenfönster 7 DSPL-knappen (visningsläge) 6,9,10 8 Utmatningsknapp 6 9 PTY-knappen* RDS-program 14

Knapp för inställning radio/kassett (PRST) Under tuner-mottagning: Preset Stations Select 8 1 AF/TA-knappen * 10, 11, 12, 13 Knapp för att ta loss frontpanelen (RELEASE) 4, 20 13 Återställningsknappen (på enhetens framsida bakom frontpanelen) 4 14 OFF-knappen 4,6 15 SHIFT-knappen PLAY MODE 7,8,11,13 SET UP 5,14,17 16 POWER SELECT-omkopplare (på enhetens undersida) Se "POWER SELECT-omkopplare" i Installations/Anslutnings-handledningen. 17 Nummerknappar 8, 11, 13 18 D-BASS-kontroll 18

Återställa enheten

Innan du använder enheten för första gången eller när du har bytt bilbatteri, måste du återställa enheten.

Ta bort frontpanelen och tryck sedan på Återställningsknappen med ett spetsigt föremål, t.ex. en kulspetspenna.

Återställningsknapp

Observera

När du trycker på reset-knappen försvinner klockinställningarna och några av de lagrade funktionerna.

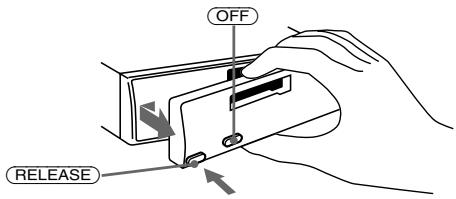

Ta bort frontpanelen

Du kan ta bort enhetens frontpanel för att förhindra att enheten stjäls.

1 Tryck på OFF. 2 Tryck på (RELEASE), skjut sedan frontpanelen lite åt vänster medan du drar den utåt.

Observera

• Var försiktig så att du inte tappar panelen när du tar bort den från enheten.
• Om du lösgör panelen medan enheten fortfarande är påslagen, stängs strömmen av automatiskt för att förhindra att högtalarna skadas.
• Använd den medföljande väskan för frontpanelen då du tänker ta den med dig.

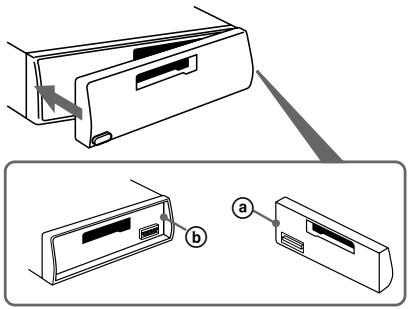

Fäst frontpanelen

Fäst del ⑧ på frontpanelen till del ⑥ på enheten (se bilden) och tryck den andra sidan i läge tills den snäpper fast.

Observera

• Kontrollera att frontpanelen är vänd åt rätt håll när du sätter fast den på enheten. Tryck inte frontpanelen för hårt mot enheten när du sätter fast den. Tryck inte för hårt eller bruka våld mot frontpanelens teckenfönster.
• Utsätt inte frontpanelen för direkt solljus eller värmekällor som t.ex. varmluftstrummor och lämna den inte i en fuktig miljö. Lämna den aldrig på instrumentbrädan i en bil som är parkerad i direkt solsken eller där en rejäl höjning av temperaturen kan inträffa.

Varningslarm

Om du vrider tändlåset till läge OFF utan att ta bort frontpanelen, kommer varningslarmet att ljuda under några sekunder (endast när POWER SELECT-omkopplaren på enhetens undersida är i läge A).

Ställ klockan

Klockan visar en 24-timmars digital tidsangivelse.

Exempel: Ställ klockan på 10:08

1 Tryck på SHIFT och sedan på ② (SET UP) upprepade gånger tills "CLOCK" visas.

SE

CLICK

Tryck på 4 (→).

5E7

1

Timsiffrorna blinkar.

Ställ in timmarna.

Flytta bakåt

Flytta framåt

SET

111

华

Tryck på 4 (→).

SET

111111111111

Minutsiffrorna blinkar.

Ställ in minuterna.

Flytta bakåt

Flytta framåt

SET

1

När du har ställt in klockan återgår teckenfönstret till sitt normala uppspelningsläge.

Observera

Om POWER SELECT-omkopplaren på enhetens undersida är i läge måste du slå på strömmen innan du ställer klockan.

Kassettspelare

Lyssna på band

Sätt i ett kassettband

Uppspelningen startas automatiskt.

Om kassetten redan sitter i, startar du uppspelningen genom att trycka upprepade gånger på (SOURCE) tills "FWD" eller "REV" visas i fönstret.

Den sidan som vetter uppåt är den som spelas.

TYPE

Den sidan som vetter nedåt är den som spelas.

TYP

Tips

Om du vill ändra på bandtransportens riktning, trycker du på MODE

Funktion	Tryck på
Stoppa bandet	OFF
Mata ut kassetten	▲

Snabbspola bandet

Under uppspelning skjuter du och håller SEEK/AMS-reglaget uppåt eller nedåt.

Spola framåt

Spola bakåt

Om du vill börja uppspelningen under snabbspolningen trycker du på MODE ( riangleleft)

Hitta ett visst spår

— Automatisk musiksökning (AMS)

Under uppspelning skjuter du SEEK/AMS-reglaget uppåt eller nedåt och släpper det. För varje spår du vill hoppa över.

Du kan hoppa över upp till nio spår på en gång.

Hitta efterföljande spår

Hitta föregående spår

Observera

Det är inte säkert att AMS-funktionen fungerar om:

• mellanrummet mellan spåren är kortare än 4 sekunder
• mellanrummet mellan spåren är brusigt, det finns långa avsnitt med låg volym eller inget ljud alls.

Ändra de visade alternativen

Varje gång du trycker på DSPL visas följande i teckenfönstret:

• Då någon av de följande funktionerna är aktiverade.
• ATA-funktionen — AF/TA-funktionen (XR-5890R/5880R)

När du har valt den önskade ikonen ändras teckenfönstret automatiskt till Motion Display-läget efter några sekunder.

I Motion Display-läget rullas alla ovan nämnda ikoner i teckenfönstret, en efter en.

Tips

Motion Display-läget kan stängas av. (Se "Andra ljud- och teckeninställningar" på sidan 17).

Spela upp ett band i olika lägen

Bandet kan spelas upp i olika lägen:

• REP (Upprepad spelning) upprepar det aktuella spåret.
• METAL (metall)* använder du när du spelar upp ett metall- eller CrO2-band.
• BL SKP (Hoppa över oinspelade delar) hoppar över oinspelade avsnitt som är längre än åtta sekunder.
• Med ATA (Automatisk Tuner-aktivering) slås radion på automatiskt medan du snabbspolar ett band.

1 Under uppspelning trycker du på (SHIFT).

"SHIFT-ON" visas i teckenfönstret.

FHJ SHIFT EN

2 Tryck på ③ (PLAY MODE) flera gånger tills önskat uppspelningsläge visas.

Varje gång du trycker på ③ (PLAY MODE) ändras alternativen, enligt följande:

3 Tryck på ④ (→) så att "ON" väljs.

FHB REEP

För att återgå till normal uppspelningsläge väljer du "OFF" i steg 3 ovan.

Obs!

Om "SFT"-indikationen visas trycker du på (SHIFT) för att göra klar inställningen av läget.

Radio

Lagra kanaler automatiskt

BTM-funktionen

Enheten väljer ut kanalerna med de starkaste signalerna och lagrar dem efter frekvens. Du kan lagra upp till 6 kanaler på varje band (FM1, FM2, FM3, MW och LW).

Varning

För att undvika olyckor bör du använda BTM-funktionen om du tar in en kanal under körning.

1 Tryck på SOURCE flera gånger för att välja önskad radiokanal.

Varje gång du trycker på (SOURCE) växlas källorna på följande sätt:

TUNER ↔ TAPE

2 Tryck på MODE flera gånger för att välja band.

Varje gång du trycker på MODE) växlas banden på följande sätt:

3 Tryck på SHIFT, och tryck sedan på ③ (PLAY MODE) flera gånger tills "B.T.M" visas. 4 Tryck på (→).

Kanalerna lagras i enheten efter frekvens på sifferknapparna.

En ljudsignal hörs när inställningen lagras.

• Du kan inte lagra kanaler med svaga signaler. Om bara ett fåtal kanaler kan tas emot behåller vissa snabbvalsknappar den tidigare inställningen.
• När ett nummer visas i teckenfönstret lagras kanalerna från och med detta nummer.

Lagra endast de önskade kanalerna

Du kan förinställa högst 18 FM-kanaler (6 kanaler för vardera FM1, 2 och 3), 6 MW-kanaler och 6 LW-kanaler i den ordning som du själv bestämmer.

1 Tryck på SOURCE flera gånger för att välja tunern. 2 Tryck på MODE flera gånger för att välja band. 3 Skjut SEEK/AMS-reglaget uppåt eller nedåt för att ställa in den kanal som du vill lagra på sifferknappen. 4 Tryck på och håll ned önskad sifferknapp (① till ⑥) tills "MEM" visas.

Snabbvalsknappens nummer visas i teckenfönstret.

Observera

Om du försöker lagra en annan kanal på samma förinställda nummerknapp raderas den tidigare lagrade kanalen.

Motta de lagrade kanalerna

1 Tryck på SOURCE flera gånger för att välja tunern som källa. 2 Tryck på MODE flera gånger för att välja band. 3 Tryck på den nummerknapp (① till ⑥) som du har lagrat den önskade stationen på.

Tips!

Tryck på någon av sidorna av (PRST) för att ta fram stationerna i den ordning som de lagrats i minnet (Snabbvalssökning).

Om du inte kan ställa in en förinställd kanal

Skjut SEEK/AMS-reglaget uppåt eller nedåt ett kort ögonblick för att söka efter kanalen (automatisk sökning).

Sökningen avbryts när en kanal har mottagits. Skjut SEEK/AMS-reglaget uppåt eller nedåt flera gånger tills önskad kanal har mottagits.

Observera

Om den automatiska sökningen avbryts för ofta trycker du på SHIFT och därefter på 3 (PLAY MODE) flera gånger tills "LOCAL" (lokalt sökläge) visas. Tryck därefter på 4 (→) när du vill välja "LOCAL-ON". Tryck på SHIFT. Bara de kanaler som har relativt starka signaler kan ställas in.

Tips

Om du vet vilken frekvens radiokanalen har, skjuter du och håller SEEK/AMS-reglaget uppåt eller nedåt tills den önskade kanalen har mottagits (manuell sökning).

Om FM-stereomottagningen är dålig - Enkanaligt läge

1 Under radiomottagning trycker du på SHIFT och sedan på 3 (PLAY MODE) flera gånger tills "MONO" visas. 2 Tryck på 4 (→) flera gånger tills "MONO-ON" visas.

Ljudet förbättras i och med att det blir enkanaligt ("ST"-indikeringen försvinner).

3 Tryck på SHIFT.

Återgå till det normala uppspelningsläget genom att välja "MONO-OFF" i steg 2 ovan.

Ändra de visade alternativen

Varje gång du trycker på DSPL ändras visningen på följande sätt:

Frekvens (Kanalnamn)* ↔ Klocka

• När du ställer in en FM-kanal som överför RDS-data, visas kanalnamnet i teckenfönstret (endast XR-5890R/5880R).

När du har valt den önskade ikonen ändras teckenfönstret automatiskt till Motion Display-läget efter några sekunder.

I Motion Display-läget rullas alla ovan nämnda ikoner i teckenfönstret, en efter en.

Tips

Motion Display-läget kan stängas av. (Se "Ändra ljud- och teckeninställningarna" på sid 17).

Översikt av RDS-funktionen

RDS (Radio Data System) är en radiotjänst som gör att FM-kanalerna kan sända ytterligare digital information tillsammans med den vanliga radioprogramsignalen. Några exempel: ställ in en kanal automatiskt, lyssna på trafikmeddelanden och hitta kanal efter programtyp.

Observera

• Landet eller regionen avgör vilka RDS-funktioner som finns tillgängliga.
• RDS fungerar inte ordentligt om signalen är för svag eller om den inställda kanalen inte överför RDS-data.

Visa kanalnamnet

Den aktuella kanalens namn tänds i teckenfönstret.

Välj en FM-kanal (Sidan 7).

När du ställer in en FM-kanal som överför RDS-data tänds kanalnamnet i teckenfönstret.

F1 11

Observera

Beteckningen innebär att en RDS-kanal mottas.

Ändra de visade alternativen

Varje gång du trycker på DSPL ändras visningen på följande sätt:

Kanalnamn (Frekvens) ↔ Klocka

När du har valt den önskade ikonen ändras teckenfönstret automatiskt till Motion Display-läget efter några sekunder.

I Motion Display-läget rullas alla ovan nämnda ikoner i teckenfönstret, en efter en.

Tips

Motion Display-läget kan stängas av. (Se "Ändra ljud- och teckeninställningarna" på sid 17).

Observera

"NO NAME" visas om den mottagna kanalen inte sänder RDS-data (endast XR-5890R/5880R).

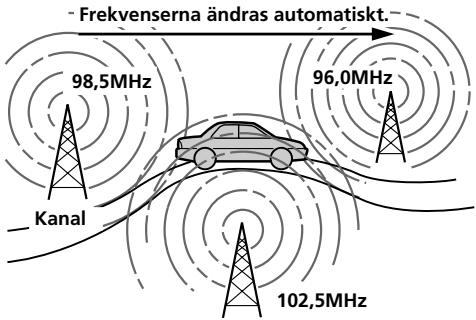

Ställa in samma program automatiskt

— Alternativa frekvenser (AF)

AF-funktionen väljer automatiskt och ställer in den station som har den starkaste signalen i nätverket. Om du använder den här funktionen kan du lyssna på samma program under en långkörning utan att behöva ställa in kanalen manuellt.

1 Välj en FM-kanal (Sidan 7). 2 Tryck på (AF/TA) flera gånger tills "AF-ON" visas i teckenfönstret.

Enheten börjar söka efter en alternativ kanal med en starkare signal i samma nätverk.

Observera

När det inte finns någon alternativ kanal i området och du inte vill söka efter en alternativ kanal, stänger du av AF-funktionen genom att trycka på (AF/TA) flera gånger tills "AF TA-OFF" visas.

Ändra de visade alternativen

Varje gång du trycker på AF/TA ändras alternativen enligt:

• Välj det här alternativet när du vill slå på både AF- och TA-funktionerna.

Observera

• "NO AF" och kanalnamnet blinkar omväxlande om enheten inte kan hitta en alternativ station i nätverket.
• Om kanalnamnet börjar blinka när en kanal har valts med AF-funktionen, innebär detta att det inte finns någon alternativ frekvens. Skjut SEEK/AMS-reglaget uppåt eller nedåt medan kanalnamnet blinkar (inom 8 sekunder). Enheten börjar söka efter en annan frekvens med samma PI-information (Programme Identification) ("PI SEEK" visas men inget ljud hörs). Om enheten inte kan hitta en annan frekvens visas "NO PI" och enheten återgår till den tidigare inställda frekvensen.

Lyssna på ett regionalt program

Funktionen "REG-ON" (regional on) på enheten gör att du kan bibehålla inställningen till ett regionalt program utan att kopplas om till en annan regionalkanal. (Observera att du måste sätta på AF-funktionen). Enheten är fabriksinställd på "REG-ON", men om du vill stänga av funktionen gör du följande.

3 Tryck på SHIFT

1 Under radiomottagning trycker du på SHIFT och sedan på ③ (PLAY MODE) flera gånger tills "REG" visas. 2 Tryck på (4) (→) flera gånger tills "REG-OFF" visas.

Observera att när du väljer "REG-OFF" kan detta göra att enheten växlar över till en annan regionalkanal inom samma nätverk.

Återgå till regional avlyssning genom att välja "REG-ON" i steg 2 ovan.

Observera

Den här funktionen fungerar inte i Storbritannien och några andra områden.

Funktionen lokal länk (endast Storbritannien)

Med funktionen lokal länk kan du välja andra lokala kanaler i området, fastän de inte finns lagrade på dina förinställda nummerknappar.

1 Tryck på en förinställd nummerknapp där en lokal kanal har lagrats. 2 Tryck igen på den förinställda nummerknappen för den lokala kanalen inom fem sekunder. 3 Upprepa detta tills den önskade lokala kanalen mottas.

Lyssna på trafikmeddelanden

Uppgifterna om trafikmeddelandena (TA) och trafikprogrammet (TP) låter dig automatiskt ställa in en FM-kanal som sänder trafikmeddelanden samtidigt som du lyssnar på andra programkällor.

Tryck på (AF/TA) flera gånger tills "TA-ON" eller "AF TA-ON" visas i teckenfönstret.

Enheten börjar söka efter trafikinformationskanaler. "TP" tänds i teckenfönstret när enheten hittar en kanal som sänder trafikmeddelanden.

När trafikmeddelandena startas, börjar "TA" blinka. När trafikmeddelandet är klart upphör blinkningen.

Tips

Om trafikmeddelandet startar när du lyssnar på en annan programkälla, kopplas enheten automatiskt till meddelandet och återgår till originalkällan när meddelandet är klart.

Observera

• "NO TP" blinkar under fem sekunder om den mottagna kanalen inte sänder trafikmeddelanden. Sedan börjar enheten söka efter en kanal som sänder trafikmeddelanden.
• När "EON" visas med "TP" i teckenfönstret, sänder den aktuella kanalen trafikmeddelanden från andra kanaler i samma nätverk.

Avbryta pågående trafikmeddelanden

Tryck på AF/TA eller SOURCE

Om du vill avbryta alla trafikmeddelanden stänger du av funktionen genom att trycka på AF/TA tills "AF TA-OFF" tänds.

Förinställa volymen på trafikmeddelandena

Du kan förinställa volymnivån på trafikmeddelandena i förväg så att du inte missar meddelandet. När trafikmeddelandet startar, justeras volymen automatiskt till den förinställda nivån.

1 Välj önskad volymnivå.

2 Tryck på AF/TA under två sekunder.

"TA" visas när inställningen lagras.

Motta nödanrop

Om ett trafikmeddelande eller liknande kommer in medan du lyssnar på radion så kommer programmet automatiskt att gå över till meddelandet. Om du lyssnar på en annan källa än radion, hörs nödanropet om du ställer in AF eller TA. Enheten växlar då automatiskt till dessa meddelanden oberoende av vad du lyssnar på för tillfället.

Förinställa RDS-kanalerna med AF- och TA-data

När du förinställer RDS-kanalerna lagrar enheten alla uppgifter om kanalen samt frekvensen så att du inte behöver aktivera AF- och TA-funktionerna varje gång du ställer in en förinställd kanal. Du kan välja en annan inställning (AF, TA, eller båda) för varje enskild förinställd kanal, eller samma inställning för alla förinställda kanaler.

Förinställa samma inställning för alla förinställda kanaler

1 Välj ett FM-band (Sidan 7). 2 Tryck på AF/TA flera gånger när du vill välja antingen "AF-ON", "TA-ON" eller "AF TA-ON" (för både AF- och TA-funktioner).

Observera att om du väljer "AF TA OFF" lagras inte bara RDS-kanalerna, utan också de som inte är RDS-kanaler.

3 Tryck på SHIFT, och tryck sedan på ③ (PLAY MODE) flera gånger tills "B.T.M" visas. 4 Tryck på ④ (→) tills "B.T.M" blinkar. 5 Tryck på SHIFT.

Förinställa olika inställningar för varje förinställd kanal

1 Välj ett FM-band och ställ in önskad kanal. 2 Tryck på AF/TA flera gånger när du vill välja antingen "AF-ON", "TA-ON" eller "AF TA-ON" (för både AF- och TA-funktioner). 3 Tryck på och håll ned önskad sifferknapp tills "MEM" visas.

Upprepa från steg 1 när du vill förinställa andra kanaler.

Tips

Om du vill ändra de förinställda AF- och/eller TA-inställningarna efter att du ställt in den förinställda kanalen gör du det genom att stänga av/sätta på AF- eller TA-funktionen.

Söka en kanal efter programtyp

Du kan söka efter valfri kanal genom att välja en av de programtyper som visas nedan.

Programtyper	Teckenfonster
Nyheter	NEWS
Aktuellahandelser	AFFAIRS
Information	INFO
Sport	SPORT
Utbildning	EDUCATE
Drama	DRAMA
Kultur	CULTURE
Vetenskap	SCIENCE
Diverse	VARIED
Popmusik	POP M
Rockmusik	ROCK M
Lättlyssnat	EASY M
Lättare klassiskt	LIGHT M
Klassiskt	CLASSICS
Andra musiktyper	OTHER M
Väder	WEATHER
Finansinformation	FINANCE
Barnprogram	CHILDREN
Samhällsinformation	SOCIAL A
Religion	RELIGION
Ring in	PHONE IN
Resor	TRAVEL
Nöjen	LEISURE
Jazzmusik	JAZZ
Country-musik	COUNTRY
Nationell musik	NATION M
Gamla godingar	OLDIES
Folkmusik	FOLK M
Dokumentärer	DOCUMENT
Inte angiven	NONE

Observera

Du kan inte använda den här funktionen i vissa länder där PTY-data inte är tillgängliga.

forts på nästa sida →

1 Tryck på (PTY) under FM-mottagningen tills "PTY" visas i teckenfönstret.

PTY INF

Det aktuella namnet på programtypen visas om kanalen överför PTY-data. "---" visas om den mottagna kanalen inte är en RDS-kanal eller om RDS-data inte har tagits emot.

2 Tryck på PTY flera gånger tills den önskade programtypen visas.

Programtyperna visas i den ordning som anges i tabellen. Observera att du inte kan välja "NONE" (inte angiven) vid sökning.

3 Skjut SEEK/AMS-reglaget uppåt eller nedåt.

Enheten börjar söka efter en kanal för den valda programtypen. När enheten hittar programmet, visas programtypen igen i ungefär fem sekunder.

"NO" och programtypen visas omväxlande under fem sekunder om enheten inte kan hitta programtypen och återgår sedan till föregående kanal.

Ställ klockan automatiskt

Med CT-data (Clock Time) från RDS-överföringen ställs klockan automatiskt.

1 Under radiomottagning trycker du på SHIFT och sedan på ② (SET UP) flera gånger tills "CT" visas.

2 Tryck på ④ (→) flera gånger tills "CT ON" visas.

Klockan är ställd.

3 Tryck på SHIFT för att återgå till det normala teckenfönstret.

Avbryta CT-funktionen

Välj "CT OFF" i steg 2 ovan.

Observera

• CT-funktionen kanske inte fungerar trots att en RDS-kanal tas emot.
• Det kan vara skillnad på tiden som ställts in av CT-funktionen och den verkliga tiden.

Övriga funktioner

Du kan också styra den här enheten med en vridkontroll (tillbehör).

Fästa etiketten på vridkontrollen

Fäst den etikett som stämmer med hur du har monterat vridkontrollen (se bilden).

Använda vridkontrollen

Vridkontrollen använder du genom att trycka på knapparna och/eller vrida på reglagen.

Genom att trycka på knapparna (SOURCE- och MODE-knapparna)

Varje gång du trycker på (SOURCE) ändras funktionen på följande sätt: TUNER ↔ TAPE

När du trycker på (MODE) ändras funktionen på följande sätt:

• Band: riktning för uppspelning
• Tuner: FM1 → FM2 → FM3 → MW → LW

Tips

När POWER SELECT-omkopplaren är i läge kan du sätta på enheten genom att trycka på (SOURCE) på vridkontrollen.

Genom att vrida kontrollen (SEEK/AMS-kontrollen)

Vrid kontrollen och släpp den för att:

• Hitta början av spår på bandet. Vrid och håll kontrollen stilla, släpp den när du vill snabbspola bandet. Tryck på MODE för att starta uppspelningen medan ett band snabbspolas.
• Ställa in stationer automatiskt. Om du vill söka en viss station vrider du och håller fast kontrollen.

Genom att trycka in och vrida kontrollen (PRESET/DISC-kontrollen)

Tryck in och vrid kontrollen för att:

Ta in kanalerna som är lagrade på snabbvalsknapparna.

Övriga funktioner

Vrid kontrollen VOL för att justera volymen.

Byta styrriktning

Kontrollens styrriktning är fabriksinställd enligt bilden nedan.

Om du monterar vridkontrollen på höger sida av ratten kan du växla styrriktning för kontrollerna.

Tryck på SOUND under två sekunder medan du trycker på VOL-reglaget.

Tips

Du kan ändra funktionsriktning för dessa kontroller från spelaren. (se 'Ändra ljud- och teckeninställningarna' på sid 17).

Ljudjustering

Du kan justera basen, diskanten, balansen och uttoningen.

För alla källorna kan du, oberoende av varandra, lagra nivån på bas och diskant.

1 Välj vilka egenskaper du vill justera genom att flera gånger trycka på (SOUND).

VOL (volym) → BAS (bas) → TRE (diskant) → BAL (vänster-höger) → FAD (framsida-baksida)

2 Justera den egenskap du valt genom att vrida på reglaget.

Justera inom tre sekunder efter att du har valt egenskap. (Efter tre sekunder återgår reglaget till volymknappen.)

Dämpa ljudet

Tryck på ATT på vridkontrollen. "ATT-ON" blinkar till.

Återgå till tidigare ljudnivå genom att trycka på (ATT) en gång till.

Tips

Enheten minskar volymen automatiskt när ett telefonsamtal kommer in (Funktionen Telephone-ATT) (endast XR-5890R/4890).

Ändra ljud- och teckeninställningarna

Följande alternativ kan ställas in:

CLOCK (Klockan) (sidan 5). - CT (Clock Time)* (sidan 14). - AMBER/GREEN - när du vill ändra på visningsfärgen från gul till grön. - BEEP - För att slå på och av ljudsignalen. - RM (Rotary Commander) - andra funktionsriktning för vridkontrollen.

Välj "NORM" om du vill använda vridkontrollens fabriksinställningar. — Välj "REV" om du vill montera vridkontrollen på rattens högra sida. - M.DSPL - slå på eller av motion display.

1 Tryck på (SHIFT). 2 Tryck på (2) (SET UP) flera gånger tills den önskade inställningen visas.

Varje gång du trycker på (2) (SET UP) ändras alternativt enligt följande: CLOCK → CT* → AMBER/GREEN → BEEP → RM → M.DSPL

Observera: Visningen i teckenfönstret beror på källan.

3 Tryck på ④ (→) för att välja den önskade inställningen (Exempel: ON eller OFF). 4 Tryck på SHIFT. När inställningen är klar återgår teckenfönstret till det normala uppspelningsläget.

Obs!

Om "SFT"-indikationen visas trycker du på (SHIFT) för att göra klar inställningen av läget.

Höja basljudet

D-bass

Ger dig ett tydligare och kraftigare basljud. D-bass-funktionen höjer de lågfrekventa signalerna med en skarpare kurva än den vanliga basförstärkaren.

Du kan höra basen tydligare även om volymen på sången är densamma. Med D-BASS-kontrollen kan du enkelt förstärka och justera basljudet.

Justera baskurvan

Vrid på D-BASS-ratten när du vill justera basnivån (1, 2, eller 3).

"D-BASS" visas i teckenfönstret.

När du vill avsluta ställer du kontrollen på OFF.

Observera

Om basljudet förvrängs justerar du det med D-BASS- eller volymkontrollen.

Ytterligare information

Säkerhetsföreskrifter

• Om du har parkerat bilen i direkt solljus så att temperaturen i bilen har stigit markant, bör du låta enheten svalna innan du använder den.
• Om ingen ström tillförs enheten, kontrollerar du först anslutningarna. Kontrollera säkringen om allt i övrigt är i sin ordning.
• Om inget ljud kommer från ett system med två högtalare, ställer du uttoningskontrollen i mittenläget.
• När bandet spelas under en lång tid blir kassetten varm på grund av den inbyggda effektförstärkaren. Detta är normalt.

Om du har några frågor eller problem som rör enheten och som inte tas upp i bruksanvisningen, tar du kontakt med närmaste Sony-återförsäljare.

Så här bibehåller du högsta ljudkvalitet

Se till att inte spilla juice eller ask på bilstereon om du har drickhållare placerade i närheten. Om du råkar spilla något på enheten eller kassettbanden kan bandhuvudena skadas och detta reducerar ljudkvaliteten eller förstör den helt och hållet.

Kassettrengöringsvätskorna avlägsnar inte socker från bandhuvudena.

Sköta kassetterna

Skötselföreskrifter

Vidrör inte bandets yta, eftersom smuts och damm kan smutsa ned bandhuvudena. - Förvara inte kassetterna tillsammans med utrustning som t.ex. högtalare eller förstärkare som kan ha inbyggda magneter, eftersom detta kan leda till att bandet raderas eller förstörs. - Utsätt inte kassetter för direkt solljus, extremt låga temperaturer eller fukt. - Om bandet inte är tillräckligt spänt kan det fastna i maskinen. Sätt in en penna eller liknande i hjulet för att rulla in bandet så att det blir ordentligt spänt innan du sätter i det.

• Kassetter i dåligt skick och lösa etiketter kan orsaka problem när du sätter i eller tar ut ett kassettband. Ta bort eller byt ut lösa etiketter.

Ljudet kan bli förvrängt medan kassetten spelas. Efter var 50:e timmes speltid bör du göra rent kassettspelarens huvud.

Undvik att använda kassetter med längre speltid än 90 minuter annat än för långa och oavbrutna spelningar. Bandet i dessa kassetter är mycket tunt och har tendens att töjas lätt. Om du stoppar och startar dessa band ofta kan de lätt trassla in sig i kassettdäckets mekanism.

Underhåll

Byta säkring

När du byter säkring är det viktigt att du kontrollerar att den nya säkringen har samma amperetal som den gamla (amperetalet finns angivet på den gamla säkringen). Om säkringen går kontrollerar du nätanslutningen och byter ut säkringen. Om även den nya säkringen går kan det vara något internt fel. Ta i så fall kontakt med närmaste Sony-återförsäljare.

XR-5890R/5880R:

Varning

Använd aldrig en säkring med högre amperetal än den säkring som medföljer, eftersom detta kan skada bilstereon.

Rengöra anslutningar

Bilstereon fungerar inte tillfredsställande om anslutningarna mellan stereon och frontpanelen inte är rena. Undvik detta genom att trycka på för att öppna frontpanelen, ta sedan bort den och gör ren anslutningarna med en bomullstopp doppad i alkohol. Tryck inte för hårt med bomullstoppen, eftersom anslutningarna då kan skadas.

Huvudenhet Frontpanelens baksida

Observera

• Av säkerhetsskäl: stäng av motorn och ta ur nyckeln ur tändningslåset innan du rengör anslutningarna.
• Rör aldrig anslutningarna med fingrarna eller med någon form av metallföremål.

Demontera enhances

1

2

3

4

Tekniska data

Kassettbandspelaren

Bandspår

4-sparig 2-kanalig stereo

Svaj och fladder

0,08% (WRMS)

Frekvensgang

30 - 18.000 Hz

Signal/brus-forhallende

Kassett typ

TYPE II, IV*	61 dB
TYPE I	58 dB

• endast XR-5890R/4890

Tuner

FM

Tuningintervall

87,5-108,0 MHz

Antennterminal

Extern antennanslutning

Mellanfrekvens

10,7 MHz

Känslighet

9 dBf

Selektivitet

75 dB vid 400 kHz

Signal/brus-förhållande

65 dB (stereo),

68 dB (mono)

Harmonisk distorsion vid 1 kHz

0,7 % (stereo),

0,4 % (mono)

Separation

35 dB vid 1 kHz

Frekvensgång

30 - 15 000 Hz

MW/LW

Tuningintervall

MW: 531 - 1 602 kHz

LW: 153 - 281 kHz

Antennterminal

Extern antennanslutning

Mellanfrekvens

10,7 MHz/450 kHz

Känslighet

MW: 30 µV

LW: 50 µV

Effektförstärkare

Utgångar

Högtalarutgångar

Högtalarimpedans

(Plomberade uttag)

Maximal uteffekt

4-8 ohm

35W× 4 vid 4 ohm)

Allmänt

Utgångar

Styrkabel för motorantenn

Styrkabel för Telefon-ATT

(endast XR-5890R/4890)

Tonklangreglering

Bas ±8 dB vid 100 Hz

Diskant ±8 dB vid 10 kHz

Strömförsörjning

12 V DC bilbatteri

(negativt jordat)

Mått

Ca 188 × 58 × 181 mm

(b/h/d)

Monteringsmått

Ca 182 × 53 × 164 mm

(b/h/d)

Vikt

Ca 1,2 kg

Delar för installation och

anslutningar (1 set)

Innan du går igenom nedanstående checklista kontrollerar du anslutningarna och att du har uppfattat handhavandet korrekt.

Allmänt

Fel	Orsak/ätgård
Ljudbortfall.	• Avbryt ATT-funktionen. • Ställ in uttoningskontrollen i mittlåget für 2-högtalarsystemet. • Justera volymen genom att vrida knappen medurs.
Innehället i minnet har raderats.	• Stömkabeln eller batteriet har kopplats ifrån. • Reset-knappen har tryckts in. →Lagra i minnetigen.
Information visas inte i teckenfönstret.	Ta bort frontpanelen och rengör anslutningarna. Se “Rengör anslutningar” (sidan 20).

Banduppspelning

Fel	Orsak/ätgård
Ljudet lær inte bra.	Bandhuvudet År smutsigt. → Rengör bandhuvudet med en torrengöringskassett som finns att köpa i handeln.
AMS fungerar inte som det skå.	Störningar på oinspelade avsnitt mellan spåren. Det oinspelade avsnittet mellan två spør Årfort kort (kortare øn fyra sekunder). SEEK/AMS-kontrollen har tryckts upp strax fore böjan av{nästa spør. SEEK/AMS-kontrollen har tryckts ned strax after spåretsbörjan. En langre paus eller att avsnitt med låg volym eller låg frekvens læses av som en oinspelad del.

Radiomottagning

Fel	Orsak/åtgård
Det går inte att förinställa en radiokanal.	• Lagra rätt frekvens. • Utsändningen är für svag.
Den automatiska sökningen fungerar inte.	Utsändningen är für svag. →Använd manuell sökning.
"ST"-indikatorn blinkar.	• Ställ in rätt frekvens. • Utsändningssignalen är für svag. →Ställ in i enkanaligtgressive (MONO) (sidan 8).

RDS-funktion (endast XR-5890R/5880R)

Fel	Orsak/åtgård
SEEK startup after nagra sekunders lyssning.	Stationen är inte av TP-typ eller har en svag signal. → Tryck på (AF/TA) flera gänger tills “AF TA-OFF” visas.
Inga trifikmeddelanden tas emot.	• Aktivera “TA”. • Kanalen sönder inte nagra trifikmeddelanden trots att den är TP. → Ställ in en annan kanal.
PTY-data visar “NONE”.	Kanalen anger inte programtyp.

Om ovannämnda lösningar inte hjälper dig tar du kontakt med din närmaste Sony-återförsäljare.

Välkommen!
