TCOS 18187 Li - Slipmaskin EINHELL - Gratis bruksanvisning och manual

Produkttyp	Sladdlös oscillerande slipmaskin
Märke	Einhell
Modell	TCOS 18187 Li
Motorspänning	18 V
Slipyta	187 x 90 mm
Storlek slippapper (klämfäste)	237 x 94 mm
Storlek slippapper (kardborr)	187 x 94 mm
Tomgångsvarvtal	12 000 varv/min
Oscillationshastighet	24 000 varv/min
Oscillationsamplitud	2 mm
Vikt	2,0 kg
Ljudtrycksnivå LpA	71,87 dB(A)
Ljudeffektsnivå LWA	82,87 dB(A)
Vibrationsemissionsvärde (handtag)	a_h=6,104 m/s², K=1,5 m/s²
Vibrationsemissionsvärde (extra handtag)	a_h=8,082 m/s², K=1,5 m/s²
Dammbehållare	Ja, avtagbar
Dammsugaradapter	Ja
Strömförsörjning	Litiumjonbatteri 18 V (ingår ej)
Fästsystem för slippapper	Klämma och kardborr
Ändamålsenlig användning	Torrslipning av trä, metall, plast; ingen våtpolering
Garanti	24 månader
Slitdelar	Batteri, kolborstar, sliptass

Vanliga frågor - TCOS 18187 Li EINHELL

Hur byter man slippapper på slipmaskinen TCOS 18187 Li?

Två metoder är möjliga: klämfäste: lyft den främre klämspaken, för in papperet till stoppunkten, stäng spaken, spänn papperet över plattan och dra åt den bakre spaken. Kardborrsystem: placera helt enkelt det perforerade slippapperet på plattan och rikta in hålen.

Hur laddar man batteriet till slipmaskinen?

Ta bort batteriet genom att trycka på spärrknapparna. Anslut laddaren till ett eluttag (kontrollera spänningen). Sätt i batteriet i laddaren. Den gröna LED-indikatorn blinkar under laddning; när den lyser konstant är batteriet laddat. Låt det sitta i ytterligare 15 minuter för full laddning.

Hur monterar man dammbehållaren?

Skjut dammbehållaren på anslutningen på slipmaskinens baksida tills du hör ett klick. För att ta bort den, dra den bakåt. Sugningen sker direkt genom slippapperet och plattan.

Vilka material kan slipas med denna slipmaskin?

Slipmaskinen är avsedd för torrslipning av trä, metall, plast och liknande material. Den är inte lämplig för våtpolering. Använd alltid slippapper som är anpassat till materialet.

Vilka är de viktigaste säkerhetsföreskrifterna?

Använd alltid hörselskydd, dammskyddsmask och skyddsglasögon. Arbeta inte med färger som innehåller bly. Se till att rummet är väl ventilerat. Ta bort batteriet före justering eller rengöring.

Hur underhåller och rengör man slipmaskinen?

Rengör regelbundet ventilationsöppningarna och höljet med en fuktig trasa och lite mild tvål. Använd inte aggressiva produkter. Undvik att vatten tränger in i apparaten. Kolborstarna bör kontrolleras av en specialist vid överdriven gnistbildning.

Vad gör man om batteriet inte laddas?

Kontrollera först att eluttaget är strömförande och att laddarens kontakter är rena. Om problemet kvarstår kan batteriet vara defekt (alla indikatorer blinkar) eller överhettat. Låt det i så fall svalna i rumstemperatur. Kontakta vid behov kundtjänst.

Vilket är det bästa sättet att använda slipmaskinen?

Placera slipplattan plant mot arbetsstycket. Starta apparaten och applicera ett måttligt tryck medan du gör längsgående och roterande rörelser. Använd grovt korn för grovbearbetning och fint korn för finslipning. Gör prov för att bestämma lämplig kornstorlek.

Vilka tillbehör medföljer slipmaskinen?

Leveransen innehåller den oscillerande slipmaskinen, en dammbehållare, en dammsugaradapter, bruksanvisningen och säkerhetsföreskrifterna. Slippapper, batteri och laddare ingår inte (om inte återförsäljaren anger annat).

Hur lång är garantitiden och hur utnyttjar man den?

Garantin är 24 månader från inköpsdatum. Den täcker tillverknings- och materialfel. För att utnyttja den, registrera din defekta apparat på www.Einhell-Service.com med köpbevis. Slitdelar (batteri, kolborstar, sliptass) omfattas inte.

BRUKSANVISNING TCOS 18187 Li EINHELL

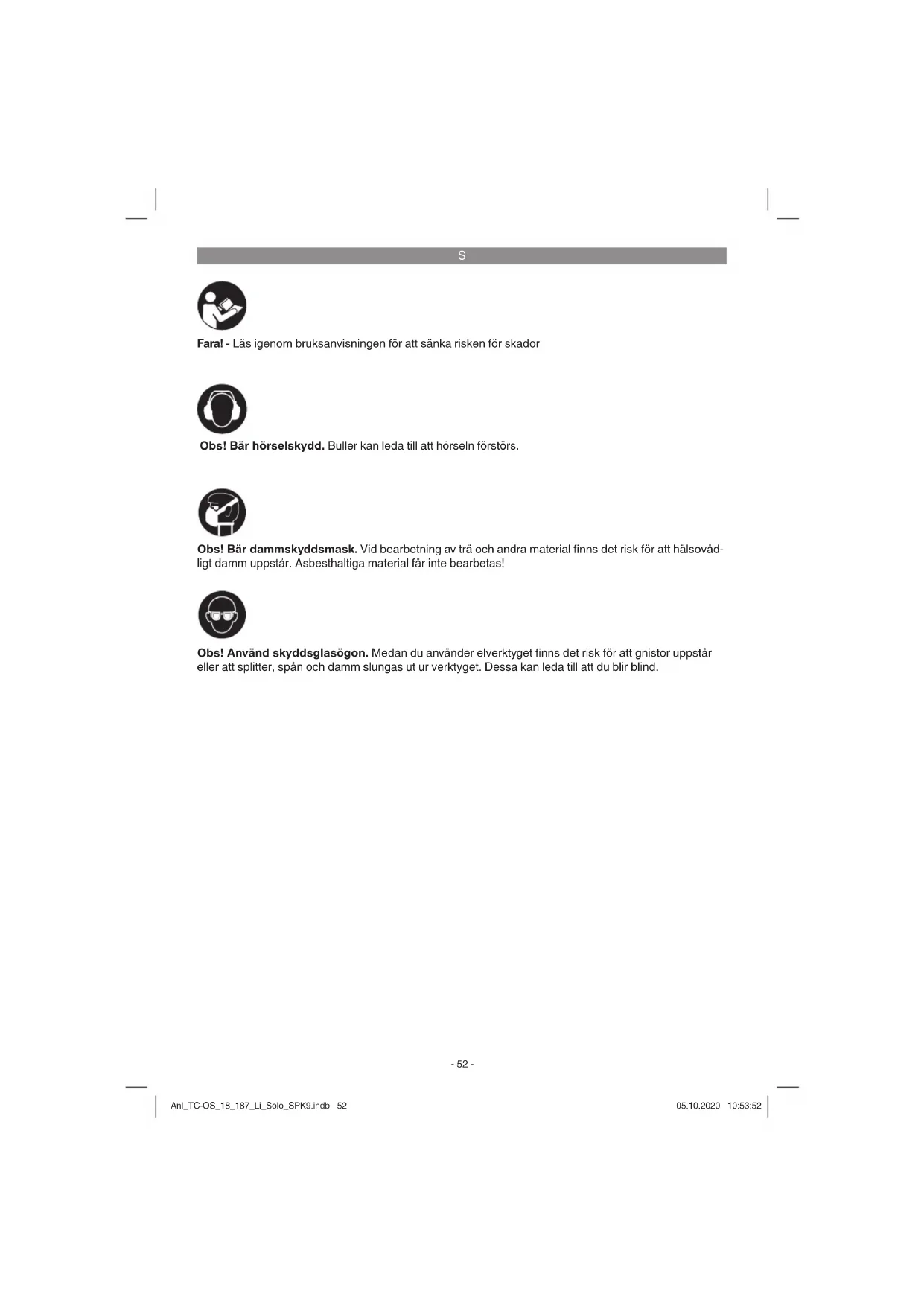

Fara! - Läs igenom bruksanvisningen för att sänka risken för skador

Obs! Bär hörselskydd. Buller kan leda till att hörseln förstörs.

Obs! Bär dammskyddsmask. Vid bearbetning av trä och andra material finns det risk för att hälsovådligt damm uppstår. Asbesthaltiga material får inte bearbetas!

Obs! Använd skyddsglasögon. Medan du använder elverktyget finns det risk för att gnistor uppstår eller att splitter, spån och damm slungas ut ur verktyget. Dessa kan leda till att du blir blind.

S

Fara!

Innan maskinen kan användas måste särskilda säkerhetsanvisningar beaktas för att förhindra olyckor och skador. Läs därför noggrant igenom denna bruksanvisning och dessa säkerhetsanvisningar. Förvara dem på ett säkert ställe så att du alltid kan hitta önskad information. Om maskinen ska överlåtas till andra personer måste även denna bruksanvisning och dessa säkerhetsanvisningar medfölja. Vi övertar inget ansvar för olyckor eller skador som har uppstått om denna bruksanvisning eller säkerhetsanvisningarna åsidosätts.

Läs igenom alla säkerhetsanvisningar, instruktioner, bilder och tekniska data som fi nns på detta elverktyg. Om nedanstående instruktioner inte beaktas fi nns det risk för elektriska slag, brand eller allvarliga personskador.

Spara på alla säkerhetsanvisningar och instruktioner för framtida bruk.

2. Beskrivning av maskinen samt leveransomfattning

2.1 Beskrivning av maskinen (bild 1)

1. Strömbrytare
2. Handtag
3. Dammbehållare
4. Anslutning för dammsugning
5. Vibrationsplatta
6. Klämspak

2.2 Leveransomfattning

Kontrollera att produkten är komplett med hjälp av beskrivningen av leveransen. Om delar saknas vill vi be dig ta kontakt med vårt servicecenter eller butiken där du köpte produkten inom fem dagar efter att du köpte artikeln. Tänk på att du måste visa upp ett giltigt kvitto. Beakta även garantitabellen i serviceinformationen i slutet av bruksanvisningen.

• Öppna förpackningen och ta försiktigt ut produkten ur förpackningen.
• Ta bort förpackningsmaterialet samt förpacknings- och transportsäkringar (om förhanden).

• Kontrollera att leveransen är komplett.

• Kontrollera om produkten eller tillbehörsdelarna har skadats i transporten.

• Spara om möjligt på förpackningen tills garantitiden har gått ut.

Fara!

Produkten och förpackningsmaterialet är ingen leksak! Barn får inte leka med plastpåsar, folie eller smådelar! Risk för att barn sväljer delar och kvävs!

• Original-bruksanvisning
• Säkerhetsanvisningar

3. Ändamålsenlig användning

Maskinen är avsedd för slipning av trä, järn, plast och liknande material under förutsättning att du använder lämpligt slippapper. Maskinen är inte lämpad för våtslipning.

Maskinen får endast användas till sitt avsedda ändamål. Användningar som sträcker sig utöver detta användningsområde är ej ändamålsenliga. För materialskador eller personskador som resulterar av sådan användning ansvarar användaren/operatören själv. Tillverkaren påtar sig inget ansvar.

Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för yrkesmässig, hantverksmässig eller industriell användning. Vi ger därför ingen garanti om produkten ska användas inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller vid liknande aktiviteter.

4. Tekniska data

Spänningsförsörjning motor 18 V

Slipyta 187 x 90 mm

Slippapprets storlek (fastklämning) .237 x 94 mm

Slippapprets storlek (kardborre) .....187 x 94 mm

Tomgångsvarvtal 12 000 min ^1

Svängningar 24 000 min ^1

Svängningskrets 2 mm

Vikt 2,0 kg

S

Fara!

Buller och vibration

Buller- och vibrationsvärden har bestämts enligt EN 62841.

Ljudtrycksnivå L _pA 71,87 dB(A)

Osäkerhet K _nA 3 dB

Ljudeff ektnivå L _WA 82,87 dB(A)

Osäkerhet K _WA ......3 dB

Bär hörselskydd.

Buller kan leda till att hörseln förstörs.

Totala vibrationsvärden (vektorsumma i tre riktningar) har bestämts enligt EN 62841.

Handtag

Vibrationsemissionsvärde a_h=6,104 m/s^2

Osäkerhet K = 1,5 m/s²

Stödhandtag

Vibrationsemissionsvärde a_h = 8,082 m/s^2

Osäkerhet K = 1,5 m/s²

Angivna vibrationsemissionsvärden och bullervärden har mätts upp enligt en standardiserad provningsmetod och kan användas om man vill jämföra olika elverktyg.

Angivna vibrationsemissionsvärden och bullervärden kan även användas till en preliminär bedömning av belastningen.

Varning:

Beroende på hur elverktyget används, och särskilt vilken typ av arbetsstycke som bearbetas, kan de vibrationsemissions- och bullervärden som uppstår under den faktiska användningen av elverktyget avvika från angivna värden.

Begränsa uppkomsten av buller och vibration till ett minimum!

• Använd endast intakta maskiner.
• Underhåll och rengör maskinen regelbundet.
• Anpassa ditt arbetssätt till maskinen.
• Överbelasta inte maskinen.
• Lämna in maskinen för översyn vid behov.
• Slå ifrån maskinen om den inte används.
Bärhandskar.

Obs!

Kvarstående risker

Kvarstående risker föreligger alltid även om detta elverktyg används enligt föreskrift. Föl-

jande risker kan uppstå på grund av elverktygets konstruktion och utförande:

1. Lungskador om ingen lämplig dammfi ltermask används.
2. Hörselskador om inget lämpligt hörselskydd används.
3. Hälsoskador som uppstår av hand- och armvibrationer om maskinen används under längre tid eller om det inte hanteras och underhålls enligt föreskrift.

5. Före användning

Varning!

Dra alltid ut batteriet innan du utför inställningar på maskinen.

5.1 Montera dammbehållaren (bild 2)

Skjut fast dammbehållaren (3) på anslutningen (f) som är avsedd för dammbehållaren. Skjut dammbehållaren (3) så pass långt på maskinen tills ett tydligt klickande ljud hörs. Dammbehållaren (3) kan dras av bakåt.

Dammet sugs upp direkt genom slippappret och vibrationsplattan och leds vidare till dammbehållaren.

5.2 Montera dammsugsadaptern (bild 3)

Sätt dammsugsadaptern (4) på dammsugsanslutningen (f). Anslut dammsugsadaptern (4) till en lämplig dammsugsanläggning.

Obs!

Av hälsoskyddsskäl måste en dammsugsanläggning tvunget användas.

Obs!

Av hälsoskyddsskäl måste dammbehållaren tvunget användas!

5.3 Fixera slippapper i klämanordning (bild 4-7)

Använd endast slippapper med rätt storlek och passande hål.

• Lyft en aning på spaken (6) framtill på planslipen.
• Lägg in ett slippapper i den öppna klämanordningen och dra sedan åt spaken.
• Lägg slippappret stramt över vibrationsplattan (5) och kläm fast det en gång till med den andra spaken (6) baktill på planslipen.

S

5.4 Fixera slippaper med kardborryta (bild 8)

• Använd endast slippapper med rätt storlek och passande hål.
• Lägg slippappret på vibrationsplattan (6) enligt beskrivningen i bild 6. Kontrollera att hålen stämmer överens med vibrationsplattan.

6. Använda

6.1 Ladda upp Li-batteriet (bild 9/10)

1. Dra ut batteriet (a) ur handtaget och tryck samtidigt ned spärrknappen (b).
2. Kontrollera att nätpänningen som anges på märkskylten stämmer överens med nätpänningen i vägguttaget. Anslut laddarens (c) stickkontakt till vägguttaget. Den gröna lysdioden börjar blinka.
3. Skjut fast batteriet på laddaren.

Under punkt 10 (Lampor på laddaren) fi nns en tabell som förklarar betydelsen av de olika lysdioderna på laddaren.

Förvara batteriet, den batteridrivna produkten och laddaren på en torr plats vid följande omgivningstemperatur: batteri = 10-20°C batteridriven produkt, laddare = 10-40°C.

Om det inte skulle vara möjligt att ladda upp batteripacken så kontrollera

• om det finns nätspänning i vägguttaget
- om det finns en felfri kontakt på laddarens laddningskontakt.

Om det fortfarande inte skulle vara möjligt att ladda upp batteripacken så ber vi Dig att sända

• laddaren
• ochbatteripacken
  till vår kundtjänst.

För en professionell returnering vill vi be dig att kontakta vår kundtjänst eller butiken där du köpte produkten.

När du returnerar eller avfallshanterar batterier eller batteridrivna produkter, måste du se till att dessa förpackas separat i plastpåsar för att undvika kortslutningar eller brand!

För att batteriets livslängd ska bli så lång som möjligt ska batteriet alltid laddas i god tid. Detta är alltid nödvändigt om du märker att maskinens prestanda börjar försvagas. Se till att batteriet aldrig laddas ur helt. Detta leder till att batteriet förstörs!

6.2 Kapacitetsindikering för batteriet (bild 11/pos. e)

Tryck på knappen (d) för kapacitetsindikering för batteriet. Kapacitetsindikeringen (e) visar batteriets laddningsnivå med 3 lysdioder.

Alla tre lysdioder är tända:

Batteriet är fulladdat.

2 eller 1 lysdioder är tända

Batteriet har tillräcklig restkapacitet.

1 lysdiod blinkar

Batteriet är tomt och måste laddas.

Alla lysdioder blinkar:

Batteriet har djupurladdats och är defekt. Du får inte längre använda eller ladda ett defekt batteri.

6.3 Slå på resp. ifrån maskinen (bild 12) Slå på maskinen:

Ställ strömbrytaren (1) på „1“.

Slå ifrån maskinen:

Ställ strömbrytaren (1) på „0“.

6.4 Jobba med planslipen

• Sätt slipplattan med hela dess yta mot materialet som ska bearbetas.
• Koppla in maskinen och kör med slipen på materialet i cirkulära eller längs-/tvärgående rörelser.
• För grovslipning rekommenderar vi grovkornigt och för finslipning finkornigt papper. Gör ett par provslipningar för att ta reda på den bästa kornstorleken.

Obs!

Damm som uppstår medan du använder verktyget kan vara hälsofarligt:

Bär alltid skyddsglasögon och dammfilterskydd medan du slipar.
- Alla personer som använder maskinen eller befinner sig vid arbetsplatsen måste bära dammfiltermask.
- Ät inte, drick inte och rök inte på arbetsplatsen.
- Ytor som har målats med blyhaltiga färger får inte bearbetas!

S

7. Rengöring, Underhåll och reservdelsbeställning

Fara!

Dra alltid ut stickkontakten inför alla rengöringsarbeten.

7.1 Rengöra maskinen

• Håll skyddsanordningarna, ventilationsöppningarna och motorkåpan i så damm- och smutsfritt skick som möjligt. Torka av maskinen med en ren duk eller blås av den med tryckluft med svagt tryck.
• Vi rekommenderar att du rengör maskinen efter varje användningstillfälle.
• Rengör maskinen med jämna mellanrum med en fuktig duk och en aning såpa. Använd inga rengörings- eller lösningsmedel. Dessa kan skada maskinens plastdelar. Se till att inga vätskor tränger in i maskinens inre. Om vatten tränger in i ett elverktyg höjs risken för elektriska slag.

7.2 Kolborstar

Vid överdrivning gnistbildning måste du låta en behörig elinstallatör kontrollera kolborstarna. Fara! Kolborstarna får endast bytas ut av en behörig elinstallatör.

7.3 Underhåll

I maskinens inre fi nns inga delar som kräver underhåll.

7.4 Reservdelsbeställning

Lämna följande uppgifter vid beställning av reservdelar:

• Maskintyp
  • Maskinensartikel-nr.
  • Maskinensident-nr.
• Reservdelsnummer för erforderlig reservdel Aktuella priser och ytterligare information fi nns på www.Einhell-Service.com

8. Skrotning och återvinning

Produkten ligger i en förpackning som fungerar som skydd mot transportskador. Denna förpackning består av olika material som kan återvinnas. Lämna in förpackningen till ett insamlingsställe för återvinning. Produkten och dess tillbehör består av olika material som t ex metaller och plaster. Defekta produkter får inte kastas i hushållssoporna. Lämna in produkten till ett insamlingsställe i din kommun för professionell avfallshantering. Hör efter med din kommun om du inte vet var närmsta insamlingsställe fi nns.

9. Förvaring

Förvara produkten och dess tillbehör på en mörk, torr och frostfri plats samt otillgängligt för barn. Den bästa förvaringstemperaturen är mellan 5 och 30°C. Förvara elverktyget i originalförpackningen.

10. Lampor på laddaren

Indikeringsstatus		Betydelse och åtgärder
Röd lysdiod	Grön lysdiod
Från Blinkar	Driftberedd	Laddaren är ansluten till elnätet och driftberedd, inget batteri i laddaren.
Till Från Laddning		Laddaren snabbladdar batteriet. De olika laddningstiderna anges på laddaren.Märk! Beroende på befintlig laddningsnivå i batteriet kan de verkliga laddningstiderna till viss del avvika från angivna laddningstider.
Från Till Batteriet har laddats och är klart för användning.Därefter kopplas laddaren om till skonladdning tills batteriet har laddats helt.Låt batteriet sitta kvar i laddaren i ytterligare ca 15 min.Åtgärd:Ta ut batteriet ur laddaren. Koppla loss laddaren från elnätet.
Blinkar Från	Anpassningsladdning	Laddaren har ställts in på ett läge för skonsam laddning.Av säkerhetsskäl laddas batteriet upp långsammare och behöver mer tid.Detta kan ha följande orsaker:- Batteriet har inte laddats under mycket lång tid.- Batteriets temperatur är inte i idealområdet.Åtgärd:Vänta tills batteriet har laddats, batteriet kan ändå laddas vidare.
Blinkar Blinkar	Störning	Batteriet kan inte längre laddas. Batteriet är defekt.Åtgärd:Ett defekt batteri får inte längre laddas.Ta ut batteriet ur laddaren.
Till Till Temperaturstörning		Batteriet är för varmt (t ex direkt solstrålning) eller för kallt (under 0^ )Åtgärd:Ta ut batteriet och förvara det i rumstemperatur i en dag (ca 20^ ).

S

Endast för EU-länder

Kasta inte elverktyg i hushållssoporna.

Enligt det europeiska direktivet 2012/19/EG om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter och dess tillämpning i den nationella lagstiftningen, måste förbrukade elverktyg källsorteras och lämnas in för miljövänlig återvinning.

Ätervinnings-alternativ till begäran om återsändning:

Som ett alternativ till returnering är ägaren av elutrustningen skyldig att bidraga till ändamålsenlig avfallshantering för det fall att utrustningen ska skrotas. Efter att den förbrukade utrustningen har lämnats in till en avfallsstation kan den omhändertas i enlighet med gällande nationella lagstiftning om återvinning och avfallshantering. Detta gäller inte för tillbehörsdelar och hjälpmedel utan elektriska komponenter vars syfte har varit att komplettera den förbrukade utrustningen.

Eftertryck eller annan duplicering av dokumentation och medföljande underlag för produkterna, även utdrag, är endast tillåtet med uttryckligt tillstånd från Einhell Germany AG.

Med förbehåll för tekniska ändringar.

S

Serviceinformation

I alla länder som nämns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa partners finns i garantibeviset. Våra partners står gärna till tjänst för alla slags servicearbeten såsom reparation och tillhandahållande av reservdelar, slitagedelar och förbrukningsmaterial.

Kom ihåg att följande delar i denna produkt är utsatta för ett bruksmässigt och naturligt slitage samt att följande delar krävs som förbrukningsmaterial.

Kategori Exempel
Slitagedelar* Batteri, Kolborstar, slipplatta
Förbrukningsmaterial/förbrukningsdelar* Slippapper
Delar som saknas

* ingår inte tvunget i leveransomfattningen!

Vid brister eller störningar kan du anmäla detta på webbplatsen www.Einhell-Service.com. Ge en detaljerad beskrivning av felet som har uppstått och besvara alltid följande frågor:

• Fungerade produkten först eller var den defekt från början?
• Märkte du av någonting innan produkten slutade att fungera (symptomer före defekt)?
  Enligt din åsikt, vilken funktion är felaktig i produkten (huvudsymptom)?
  Beskriv den felaktiga funktionen.

Garantibevis

Bästa kund,

våra produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på rätt sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på garantikortet. Vi står även gärna till tjänst på telefon under servicenumret som anges nedan. Följande punkter gäller för att du ska kunna göra anspråk på garantin:

1. Dessa garantivillkor vänder sig enbart till konsumenter, dvs. naturliga personer som inte har för avsikt att använda denna produkt i kommersiellt syfte eller inom egen verksamhet. Dessa garantivillkor reglerar ytterligare garantitjänster som nedanstående tillverkare erbjuder köpare av nya produkter. Dessa tjänster är en komplettering till den lagstadgade garantin. Garantianspråk som regleras enligt lag påverkas inte av denna garanti. Våra garantitjänster är gratis för dig.
2. Garantitjänsterna omfattar endast sådana brister som bevisligen kan härledas till material- eller tillverkningsfel. Produkten som du har köpt ska vara ny och härstamma från nedanstående tillverkare. Vi avgör om sådana brister i produkten ska åtgärdas eller om produkten ska bytas ut. Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för kommersiell, hantverksmässig eller yrkesmässig användning. Ett garantiavtal sluts därför ej om produkten inom garantitiden har använts inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller har utsatts för liknande påkänning.
3. Garantin omfattar inte:

- Skador på produkten som kan härledas till att monteringsanvisningen missaktats eller på grund av felaktig installation, åsidosatt bruksanvisning (t ex anslutning till felaktig nätspänning eller strömart), missaktade underhålls- och säkerhetsbestämmelser, om produkten utsätts för onormala miljöfaktorer eller bristfällig skötsel och underhåll.

• Skador på produkten som kan härledas till missbruk eller ej ändamålsenlig användning (t ex överbelastning av produkten eller användning av ej godkända insatsverktyg eller tillbehör), främmande partiklar som har trängt in i produkten (t ex sand, sten eller damm, transportskador), yttre våld eller yttre påverkan (t ex skador efter att produkten fallit ned).

• Skador på produkten eller delar av produkten som kan härledas till bruksmässigt, normalt eller för övrigt naturligt slitage.

• Garantitiden uppgår till 24 månader och gäller från datumet när produkten köptes. Medan garantitiden fortfarande gäller ska anspråk på garanti ställas inom två veckor efter att defekten fastställdes. Det är inte möjligt att ställa anspråk på garanti efter att garantitiden har löpt ut. Garantitiden förlängs inte när produkten repareras eller byts ut, dessutom medför sådana arbeten inte att en ny garantitid börjar gälla för produkten eller för ev. reservdelar som har monterats in. Detta gäller även vid hembesök.

• Anmäl den defekta produkten på följande webbplats för att göra anspråk på garantin: www.Einhell-Service.com. Se till att du har sparat på kvittot eller ett annat köpebevis som påvisar att du har köpt denna produkt i nytt skick. Produkter som sänds in utan köpebevis eller utan märkskylt täcks inte av våra garantitjänster eftersom de inte kan identifieras. Om defekten i produkten täcks av våra garantitjänster, får du genast en reparerad eller ny produkt av oss.

Givetvis kan vi även, mot debitering, åtgärda skador som antingen inte täcks av garantin eller som har uppstått efter garantitidens slut. Skicka in produkten till nedanstående serviceadress.

För slitage- och förbrukningsdelar samt för delar som saknas hänvisar vi till begränsningarna i garantin enligt serviceinformationen som anges i denna bruksanvisning.

CZ
