BRUKSANVISNING B 48010100 T2 STANLEY

S Läs bruksanvisningen noggrant före användning

S Risk för brännskador

FIN Palovammavaara

S Risk för automatisk start

S Hörselskydd, skyddsglasögon och andningsmask obligatoriskt

Förvara denna bruksanvisning för framtida konsultation

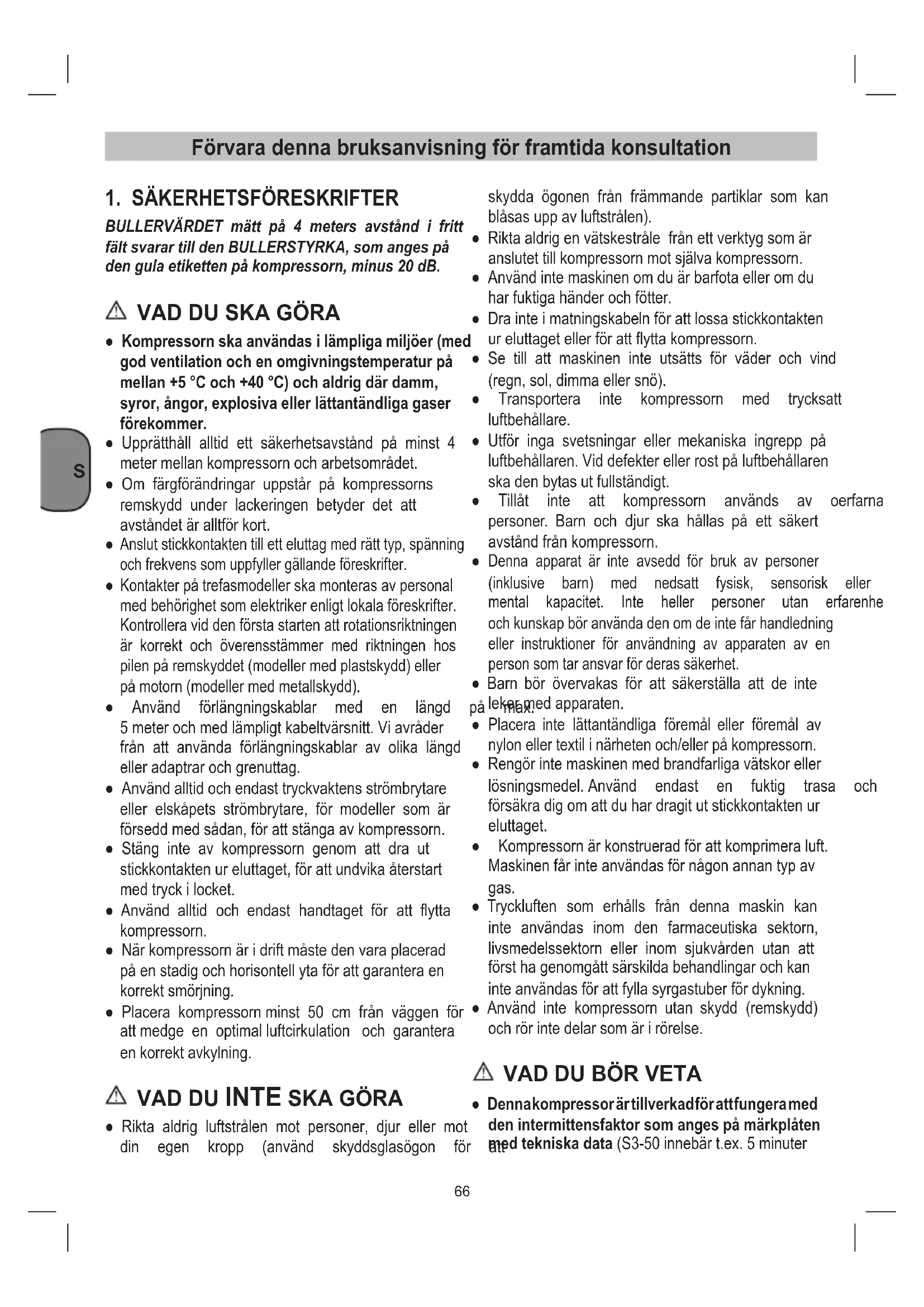

1. SÄKERHETSFÖRESKRIFTER

BULLERVÄRDET mätt på 4 meters avständ i fritt fält svarar till den BULLERSTYRKA, som anges på den gula etiketten på kompressorn, minus 20 dB.

⚠️ VAD DU SKA GÖRA

• Kompressorn ska användas i lämpliga miljöer (med god ventilation och en omgivningstemperatur på mellan +5 °C och +40 °C) och aldrig där damm, syror, ångor, explosiva eller lättantändliga gaser förekommer.
• Upprätthåll alltid ett säkerhetsavständ på minst 4 meter mellan kompressorn och arbetsområdet.
• Om färgförändringar uppstår på kompressorns remskydd under lackeringen betyder det att avståndet är alltför kort.
• Anslut stickkontakten till ett eluttag med rätt typ, spänning och frekvens som uppfyller gällande föreskrifter.
• Kontakter på trefasmodeller ska monteras av personal med behörighet som elektriker enligt lokala föreskrifter. Kontrollera vid den första starten att rotationsriktningen är korrekt och överensstämmer med riktningen hos pilen på remskyddet (modeller med plastskydd) eller på motorn (modeller med metallskydd).
• Använd förlängningskablar med en längd 5 meter och med lämpligt kabeltvärsnitt. Vi avråder från att använda förlängningskablar av olika längd eller adaptrar och grenuttag.
• Använd alltid och endast tryckvaktens strömbrytare eller elskåpets strömbrytare, för modeller som är försedd med sådan, för att stänga av kompressorn.
• Stäng inte av kompressorn genom att dra ut stickkontakten ur eluttaget, för att undvika återstart med tryck i locket.
• Använd alltid och endast handtaget för att flytta kompressorn.
• När kompressorn är i drift måste den vara placerad på en stadig och horisontell yta för att garantera en korrekt smörjning.
• Placera kompressorn minst 50 cm från väggen för att medge en optimal luftcirkulation och garantera en korrekt avkylning.

⚠️ VAD DU INTE SKA GÖRA

- Rikta aldrig luftstrålen mot personer, djur eller mot din egen kropp (använd skyddsglasögon för skydda ögonen från främmande partiklar som kan blåsas upp av luftstrålen).

• Rikta aldrig en vätskestråle från ett verktyg som är anslutet till kompressorn mot själva kompressorn.
• Använd inte maskinen om du är barfota eller om du har fuktiga händer och fötter.
• Dra inte i matningskabeln för att lossa stickkontakten ur eluttaget eller för att flytta kompressorn.
• Se till att maskinen inte utsätts för väder och vind (regn, sol, dimma eller snö).
• Transportera inte kompressorn med trycksatt luftbehållare.
• Utför inga svetsningar eller mekaniska ingrepp på luftbehållaren. Vid defekter eller rost på luftbehållaren ska den bytas ut fullständigt.
• Tillåt inte att kompressorn används av oerfarna personer. Barn och djur ska hållas på ett säkert avständ från kompressorn.
• Denna apparat är inte avsedd för bruk av personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental kapacitet. Inte heller personer utan erfarenhe och kunskap bör använda den om de inte får handledning eller instruktioner för användning av apparaten av en person som tar ansvar för deras säkerhet.
• Barn bör övervakas för att säkerställa att de inte på leker med apparaten.
• Placera inte lättantändliga föremål eller föremål av nylon eller textil i närheten och/eller på kompressorn.
• Rengör inte maskinen med brandfarliga vätskor eller lösningsmedel. Använd endast en fuktig trasa och försäkra dig om att du har dragit ut stickkontakten ur eluttaget.
• Kompressorn är konstruerad för att komprimera luft. Maskinen får inte användas för någon annan typ av gas.
• Tryckluften som erhålls från denna maskin kan inte användas inom den farmaceutiska sektorn, livsmedelssektorn eller inom sjukvården utan att först ha genomgått särskilda behandlingar och kan inte användas för att fylla syrgastuber för dykning.
• Använd inte kompressorn utan skydd (remskydd) och rör inte delar som är i rörelse.

⚠ VAD DU BÖR VETA

- Dennakompressor är tillverkadför attfungera med den intermittensfaktor som anges på märkplåten med tekniska data (S3-50 innebär t.ex. 5 minuter

drift och 5 minuter stopp), för att undvika överhettning av elmotorn. Om temperaturen skulle bli alltför hög på grund av alltför hög spänningsupptagning löser motorns överhettningsskydd ut och bryter automatiskt spänningen.

• För att underlätta återstarten av maskinen är det viktigt att, förutom att utföra de anvisade momenten, trycka på tryckvaktens knapp så att den först är i avstängt läge och sedan åter i tillslaget läge (fig. 2).
• På modeller av enfastyp måste du trycka på knappen för återställning som sitter på motorns kopplingsdosa (fig. 19).

• På modeller av trefastyp räcker det med att trycka på tryckvaktens knapp så att den är i tillslaget läge eller trycka på knappen på överhettningsskyddet inuti dosan i elskåpet (fig. 2b och 20).

• Modellerna av enfastyp är försedda med en tryckvakt med luftningsventil med fördröjd slutning (eller en ventil som sitter på backventilen) som förenklar starten av motorn och det är därför normalt att luft blåser ut ur vakuumbehållaren under några sekunder.

• Alla kompressorer är försedda med en säkerhetsventil som ingriper vid oregelbunden funktion hos tryckvakten för att garantera maskinens säkerhet.
• Vid anslutning av ett tryckluftsverktyg till ett tryckluftsrör från kompressorn är det absolut nödvändigt att avbryta luftflödet från tryckluftsröret.
• Vid användning av tryckluft för olika användningsområden (luftpumpning, tryckluftsverktyg, lackering, rengöring med vattenbaserade rengöringsmedel o.s.v.) måste användaren respektera och ha goda kunskaper om gällande säkerhetsföreskrifter för varje användningsområde.

2. BESKRIVNING AV KOMPRESSORN

1. Insugningsluftfilter
2. Tryckkärl
3. Hjul
4. Svängbart hjul (eller stödben)
5. Snabbkoppling (reglerad tryckluft)
6. Manometer (inställt tryck kan läsas av)
7. Tryckreduceringsventil
8. Strömbrytare
9. Transporthandtag
10. Säkerhetsventil
11. Avtappningsplugg för kondensvatten
12. anometer (tryckkärlets tryck kan läsas av)
13. Snabbkoppling (oreglerad tryckluft)
14. Oljeplugg (oljepåfyllningsöppning)
15. Oljeavtappningsplugg
16. Oljeståndsrör
17. Bult
18. Mutter
19. Bricka
20. Backventilen

3. ANVÄNDNINGSOMRÅDE

Kompressorn används för att generera tryckluft till tryckluftsdrivna verktyg.

Tänk på att våra produkter endast får anvå till ändamålsenligt syfte och inte har konstruerats för yrkesmässig, hantverksmässig eller industriell användning. Vi ger därför ingen garanti om produkten ska användas inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller vid liknande aktiviteter.

Maskinen får endast användas till sitt avsedda ändamål. Användningar som sträcker sig utöver detta användningsområde är ej ändamålsenliga. För materialskador eller personskador som resulterar av sådan användning ansvarar användaren/operatören själv. Tillverkaren påtar sig inget ansvar.

4. ANVISNINGAR OM UPPSTÄLLNING

• Kontrollera kompressorn för transportskador. Eventuella skador ska omedelbart rapporteras till det transportföretag som levererade kompressorn.
• Uppställningen av kompressorn bör vara i närheten av förbrukaren.
• Undvik lång luftledning oh långa till-ledningar (förlängningar).
• Se till att insugningsluften är torr och dammfri.
• Ställ inte upp kompressorn i ett fuktigt eller vätt utrymme.
• Kompressorn får endast användas i lämpliga utrymmen (tillräcklig ventilation, omgivningstemperatur +5°C - +40°C). Utrymmet får inte innehålla damm, syra, ånga, eller explosiva eller brännbara gaser.
• Kompressorn är lämplig för användning i torra utrymmen. Det är inte tillåtet att använda kompressorn inom områden där sprutvatten används.
• Innan kompressorn tas i drift måste oljenivån i ndakompressorpumpen kontrolleras.

5. MONTERING OCH DRIFTSTART

Obs!

Se till att maskinen har monterats komplett innan du tar den i drift!

5.1 Montera hjulen (bild 4-5)

Bifogade hjul måste monteras enligt beskrivningen i bild 4-5.

5.1.1 Montera stödet (endast för B 255/10/50, B 350/10/50 och B 480/10/50)

Det bifogade gummistödet måste monteras enligt beskrivningen i bild 6.

5.2 Montera snabbkoppling för tryckkärlets tryck (ref. 13)

Skruva fast snabbkopplingen för det oreglerade trycket från tryckkärlet (ref. 13) på tryckkärlet (ref. beskrivningen i bild 7 och 8.

5.3 Montera transporthandtaget (9)

Skruva fast transporthandtaget (ref. 9) på kompressorn enligt beskrivningen i bild 9 till 10.

5.4 Nätanslutning

5.4.1 Enfasversion 230 V / 50 Hz

Kompressorn är utrustad med en nätkabel med jordad kontakt. Denna kan anslutas till ett valfritt jvägguttag 230V \~ 50 Hz som har kopplats till en 16 A säkring. Innan du använder maskinen, kon att nätpänningen stämmer överens med uppgifterna som anges på maskinens märkskylt. Långa tilledningar samt förlängningar, kabeltrummor osv. förorsakar spänningsfall och kan förhindra att motorn startar upp. Vid låga temperaturer under +5°C finns det risk för att motorn inte kan starta upp pga. trög gång.

5.4.2 Trefasversion 400 V / 50 Hz

- Kompressorn är utrustad med en nätkabel med en 16 A CEE-stickkontakt med en fasväng. Kontrollera innan kompressorn tas i drift att motorn kör på rätt håll (se pilen för rotationsriktrikilremsskyddet). Slå på kompressorn kort för kontrollera. Om motorn o kompressorn roter fel håll, måste vridfältet korrigeras med fasvändaren i stickkontakten (använd en skruvmejsel, tryck fasvändaren en aning och vrid runt med 180°).

- Motorn är utrustad med en överlastbrytare. Om kompressorn överbelastas kopplas överlastbrytaren ifrån automatiskt för att skydda kompressorn mot överhettning. Om överlastbrytaren har löst ut måste du vänta till kompressorn har svalnat.

- Långa tilledningar samt förlängningar, kabeltrummor osv. förorsakar spänningsfall och kan förhind motorn startar upp.

- Vid låga temperaturer under +5°C finns det risk för att motorn inte kan starta upp pga. trög gång.

5.5 Strömbrytare (ref. 8)

Slå på kompressorn genom att dra ut den röda knoppen (ref. 8).

Tryck ned den röda knoppen (ref. 8) för att slå ifrån kompressorn.

5.5.2 Trefasversion (bild 2b)

Slå på kompressorn genom att trycka in den gröna knoppen (ref. 8.1).

Tryck ned den röda knoppen (ref. 8.2) för att slå ifrån kompressorn. 2) enligt

5.6 Ställa in trycket (bild 2a-2b)

• Trycket kan ställas in med tryckreduceringsventilen (ref. 7) och läsas av på manometern (ref. 6).
• Det inställda trycket kan släppas ut vid snabbkopplingen (ref. 5).

5.7 Tryckbrytarinställning

Tryckbrytaren har ställts in på fabriken.

Inkopplingstryck 8 bar

jordat Urkopplingstryck 10 bar

6. RENGÖRING OCH UNDERHÅLL

Obs!

Dra alltid ut stickkontakten före alla rengöringsoch underhållsarbeten.

Obs!

Vänta tills kompressorn har svalnat helt! Risk för brännskador!

Obs!

Töm kärlet på tryck inför rengöring och underhåll. ning på

6.1at Rengöring

er håll skyddsanordningarna i så damm- och smutsfritt skick som möjligt. Torka av maskinen med en ren induk eller blås av den med tryckluft med svagt tryck.

- Vi rekommenderar att du rengör maskinen efter varje användningstillfälle.

- Rengör maskinen med jämna mellanrum med en fuktig duk och en aning såpa. Använd inga rengörings- eller lösningsmedel. Dessa kan skada maskinens plastdelar. Se till att inga vätskor tränger in i maskinens inre.

Slangen och sprutverktygen måste kopplas loss från kompressorn innan rengöringen utförs. Kompressorn får inte rengöras med vatten, lösningsmedel eller liknande.

6.2 Kondensvatten

Öppna avtappningspluggen (ref. 11) (tryckbehållarens botten) varje dag för att tappa av kondensvatten.

Obs!

Kondensvattnet i tryckbehållaren innehåller oljerester. Lämna in kondensvattnet på miljövänligt sätt till ett godkänt insamlingsställe.

6.3 Säkerhetsventil (ref. 10)

Säkerhetsventilen har ställts in på tryckkärlets högsta tillåtna tryck. Det är inte tillåtet att på säkerhetsventilens inställning eller att ta bort plomberingen.

6.4 Kontrollera oljenivån regelbundet

Ställ kompressorn på en jämn yta. Oljeniv befinna sig mellan MAX och MIN på oljeståndsrör (bild 12/ referens 16).

Oljebyte: Rekommenderad olja: SAE 15W/40 eller likvärdig.

Första oljepåfyllningen ska bytas ut efter 100 drifttimmar. Därefter ska oljan tappas av och bytas ut var 300:e drifttimme.

6.5 Oljebyte

Slå ifrån motorn och dra ut stickkontakten ur vägguttaget. Efter att du har släppt ut ev lufttryck, kan du skruva ut oljeavtappningspluggen (ref. 15) ur kompressor pumpen. För att undvika att oljan rinner ut okontrollerat, håll en liten plåtränna under öppningen och ta upp oljan i en behållare. inte rinner ut komplett rekommenderar vi att du lutar på kompressorn en aning.

Lämna in spilloljan till ett godkänt insamlingsställe för spillolja.

När all olja har runnit ut måste du skruva in oljeavtappningspluggen (ref. 15) på nytt. Fyll på ny olja i påfyllningsöppningen (ref. 14) tills oljenivån har nätt börnivån. Sätt sedan in oljepluggen (ref. 14) på nytt.

6.6 Spänna åt kilremmen (bild 13-15)

• Dra ut stickkontakten och demonterakilremsskyddet.
• Lossa på de fyra motorfästskruvarna (A).
• Förskjut motorn tills kilremmen är så pass spänd att den längsta fri sträckan kan tryckas ned ca 12 cm.
• Dra åt motorfästskruvarna (A) igen och montera äilbraka kilremsskyddet.

6.7 Tilldragning topplocksbultar

Kontrollera att alla skruvar är åtdragna (i skruvarna på enhetens lock) (fig. 24) innan kompressorn startås för första gången.

TILLDRAGNING TOPPLOCKSBULTAR
	Min.åtdragningsmomentNm	Max.åtdragningsmomentNm
Bult M6	9	11
Bult M8	22	27
Bult M10	45	55
Bult M12	76	93
Bult M14	121	148

Insugningsfiltret förhindrar att damm och smuts sugs in. Detta filter måste rengöras minst var 100:e drifttimme.
Om insugningsfiltret är tilltäppt avtar kompressorns prestanda markant. Lossa på de båda insexskruvarna (B). Därefter kan du ta ut filtret ur de båda kåphalvorna av plast. Slå ur filtret, blås rent med svag tryckluft (ca 3 bar) och sätt sedan in det på nytt (bild 16-17-18).

befintliat

6.8 Rengöra insugningsfiltret (ref. 1)

UNDERHÅLLSINTERVALL
FUNKTION	EFTER DE FÖRSTA 100 DRIFTTIMMARNA	VAR 100:E DRIFTTIMME	VAR 300:E DRIFTTIMME
Rengöring insugsfilter och/eller filterskifte		●
Oljebyte	●		●
Tilldragning topplocksbultar	Kontrollera att alla skruvar är åtdragna (i synnerhet skruvarna på enhetens lock) innan kompressorn startas för första gången.
Avtappning kondens i tanken	Regelbundet och vid arbete slut
Kontroll av remspänning	Regelbundet

6.9 Förvaring

Obs!

Dra ut stickkontakten, avlufta maskinen och alla anslutna tryckluftsdrivna verktyg. Ställ undan kompressorn så att den inte kan tas i drift av obehöriga personer.

Obs!

Förvara kompressorn endast i torr omgivning

utom räckhåll för obehöriga personer. Förvara inte kompressorn i lutat skick utan endast stående!

7. SKROTNING OCH ÅTERVINNING

Produkten och tillbehören består av olika material som t ex metaller och plaster. Lämna in defekta komponenter till ett godkänt insamlingsställe i din kommun. Hö efter med din kommun eller med försäljaren i din specialbutik.

8. FELSÖKNING OCH ÅTGÄRDER

Vänd dig till en behörig elektriker vid ingrepp på elektriska komponenter (kablar, motor, tryckvakt, elskåp o.s.v.).

FEL ORSAK ÅTGÄRD
Läckage av luft från tryckvaktens ventil.	Backventilen fungerar inte korrekt på grund av slitage eller smuts på anliggningsytan.	Skruva lossa backventilens sexkantiga huvud och rengör sätet och specialgummiskivan (byt ut om den är utsliten). Återmontera och dra åt försiktigt (fig. 21-22).
	Kranen för tömning av kondensvätska är öppen.	Stäng kranen för tömning av kondensvätska.
	Rilsan-röret är inte korrekt inkopplat på tryckvakten.	Koppla in rilsan-röret korrekt inuti tryckvakten.
Minskad kapacitet, täta starter. Låga tryckvärden.	Hög förbrukning. Minska tryckluftuttag.
	Läckage från kopplingar och/eller rör.	Byt packningar.
	Igensättning av insugsfilter.	Rengör/byt insugsfilter (fig. 16-17-18).
	Remmen slirar.	Kontrollera remspänningen (fig. 15).
Motorn och/eller kompressorn värms upp oregelbundet.	Otilräcklig ventilation.	Förbättra ventilationen i omgivningen.
	Igensättning av luftpassager.	Kontrollera och rengör eventuellt luftfiltret.
	Bristfällig smörjning. Fyll på eller byt olja.
Efter ett startförsök stannar kompressorn p.g.a. att överhettningsskyddet löser ut till följd av stor påfrestning på motorn.	Start med kompressorns lock trycksatt.	Töm kompressortoppen med tryck på tryckregulatorknappen.
	Låg temperatur.	Förbättra omgivningsförhållandena.
	Otilräcklig spänning.	Kontrollera att nätpänningen överensstämmer med den spänning som anges på märkplåten. Undvik att använda förlängningskablar.

FEL ORSAK ÅTGÄRD
Efter ett startförsök stannar kompressorn p.g.a. att överhettningsskyddet löser ut till följd av stor påfrestning på motorn.	Felaktig eller otillräcklig smörjning.	Kontrollera oljenivån, fyll på och byt eventuellt olja.
	Defekt magnetventil. Kontakta	serviceverkstaden.
Kompressorn stannar under drift utan anledning.	Motorns överhettningsskydd har löst ut.	Kontrollera oljenivån.
		Modeller i enstegs-och enfasutförande: Tryck på tryckvaktens knapp så att den först är i avständt läge och sedan åter i tillslaget läge (paragraf 5.5.1). Återställ överhettningsskyddet (fig. 19) och återstarta (paragraf 5.5.1). Om felet kvarstår, kontakta serviceverkstaden.
		Modeller med kontaktor stjärna/triangel: Tryck på knappen på överhettningsskyddet som sitter inuti elskåpets box (fig. 20) och återstarta (fig. 2b). Om felet kvarstår, kontakta serviceverkstaden.
		Andra modeller: Tryck på tryckvaktens knapp så att den först är i avständt läge och sedan åter i tillslaget läge. Om felet kvarstår, kontakta serviceverkstaden.
	Elektriskt fel. Kontakta serviceverkstaden.
Kompressorn vibrerar när den är i drift och från motorn hörs ett oregelbundet surrande ljud. Om motorn stannar återstartar den inte även om motorn surrar.	Motorer av enfastyp: Defekt kondensator.	Låt byta ut kondensatorn.
	Motorer av tvåfastyp: Det saknas en fas i trefassystemet för matning, troligtvis p.g.a. att en säkring har löst ut.	Kontrollera säkringarna i elskåpet eller i eldosan och byt eventuellt ut de skadade säkringarna (fig. 23).
Onormal oljemängd i systemet	Alltför stor mängd olja inuti enheten.	Kontrollera oljenivån.
	Utslitna segment. Kontakta serviceverkstaden.
Läckage av kondensvätska från tömningskranen.	Det förekommer smuts/sand i kranen.	Rengör kranen.

Alla övriga typer av ingrepp måste göras vid auktoriserade serviceverkstäder och med användning av originalreservdelar. Mixtring med maskinen kan äventyra maskinens säkerhet och medför att garantin upphör att gälla.
