Produkttyp	Bärbar CD-spelare med MP3- och ATRAC-stöd
Märke	Sony
Modell	DNE711 (Walkman ATRAC CD)
Mått (B x H x D)	Cirka 136,0 x 28,7 x 136,0 mm
Vikt (utan tillbehör)	Cirka 199 g
Strömförsörjning	Nätadapter AC-E45HG (100-240 V beroende på modell) eller 2 LR6-batterier (AA) eller 2 uppladdningsbara NH-WM2AA-batterier
Batteritid (alkaliska LR6-batterier, G-PROTECTION 1)	CD-ljud: 55 h; ATRAC3plus: 95 h; MP3: 85 h
Format som stöds	CD-ljud, ATRAC3plus/ATRAC3, MP3 (ISO 9660 nivå 1/2, Joliet)
Max antal filer/grupper	ATRAC: 999 filer/255 grupper; MP3: 400 filer/100 grupper
Frekvensomfång	20 – 20 000 Hz (-2+1 dB)
Laser	GaAlAs, våglängd 780 nm, uteffekt < 44,6 µW
Utgångar	Hörlursuttag (stereo minijack) och LINE OUT (stereo minijack)
Uppspelningsfunktioner	Normal, slumpmässig, repetition, programmerad (PGM), bokmärken, m3u-spellista, sökning efter grupp/fil
Ljudfunktioner	G-PROTECTION (stötskydd, lägen 1 och 2), SOUND (basförstärkning), AVLS (volymbegränsare)
Display	LCD med spårnummer, tid, filnamn/album/artist, batteristatus
Medföljande tillbehör	Nätadapter, hörlurar, CD-ROM SonicStage Simple Burner, användarhandbok
Underhåll	Rengör höljet med en mjuk trasa lätt fuktad med vatten eller milt rengöringsmedel. Använd inte alkohol, bensin eller thinner.
Säkerhet	Utsätt inte för regn eller fukt. Öppna inte höljet (osynlig laserstrålning). Använd endast medföljande nätadapter.
Användningstemperatur	5 °C till 35 °C

Vanliga frågor - DNE711 SONY

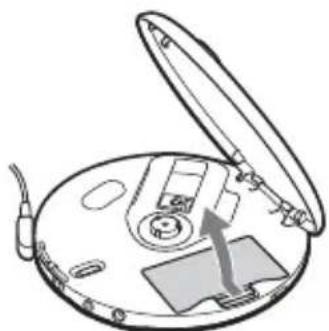

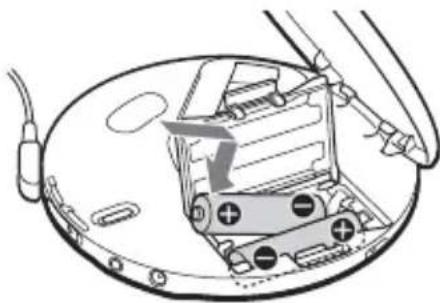

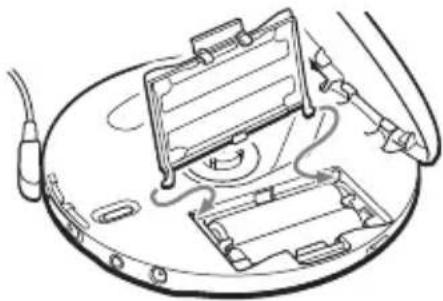

Hur sätter man i batterierna i Sony DNE711?

Öppna locket till batterifacket på spelarens insida. Sätt i två LR6-batterier (AA) enligt angiven polaritet och stäng locket tills det klickar.

Hur laddar man uppladdningsbara NH-WM2AA-batterier?

Anslut nätadaptern till DC IN 4,5 V-uttaget på spelaren och till ett vägguttag. Tryck på knappen ■/CHARGE för att starta laddningen. Indikatorn blinkar. När 'FULL' visas, koppla bort adaptern.

Vad gör jag om spelaren inte ger ljud eller visar 'No disc'?

Kontrollera att CD-skivan är ilagd med etiketten uppåt och att den inte är smutsig. Se till att HOLD-låset är avaktiverat. Om kondens har bildats, låt spelaren stå i några timmar i rumstemperatur.

Hur använder jag G-PROTECTION-funktionen?

Ställ G-PROTECTION-omkopplaren på 1 för promenadlyssning eller på 2 för mer aktiv användning (jogging). Läge 2 ger bättre skydd mot hopp.

Vilka CD-format stöds?

Spelaren läser CD-ljud, CD-R/RW-skivor med ATRAC3plus/ATRAC3-filer (skapade med SonicStage Simple Burner) och MP3-filer i ISO 9660 nivå 1/2 med Joliet-tillägg.

Hur lägger jag till ett bokmärke (bookmark) på ett spår?

Under uppspelning av önskat spår, tryck och håll inne knappen II tills bokmärkesikonen blinkar. Upprepa för andra spår. Du kan skapa en lista med favoriter.

Volymen ökar inte trots att jag trycker på VOL+. Varför?

Funktionen AVLS kan vara aktiverad. Tryck och håll inne SOUND tills 'AVLS OFF' visas. Kontrollera också att hörlurarna är anslutna till hörlursuttaget och inte till LINE OUT.

Hur programmerar jag uppspelningsordningen (PGM-läget)?

Stanna spelaren, tryck flera gånger på PLAY MODE tills 'PGM' visas. Vrid ratten för att välja spår och tryck på ENTER. Upprepa för varje spår (max 64). Avsluta med att trycka på ▶ eller håll inne ENTER för att starta uppspelning.

Vad betyder 'LO BATT' på displayen?

Det betyder att batterierna är svaga. Byt ut alkaliska batterier mot nya eller ladda uppladdningsbara batterier. Om du ignorerar meddelandet kan sparade bokmärken raderas.

Spelaren känner inte igen en bränd CD-R/RW med MP3. Vad gör jag?

Kontrollera att MP3-filerna ligger i rotkatalogen eller i undermappar (max 8 nivåer). Se till att skivan är finaliserad och att filnamnen endast innehåller tillåtna tecken (A-Z, a-z, 0-9, _). Prova med en annan skiva eller brännarprogram.

BRUKSANVISNING DNE711 SONY

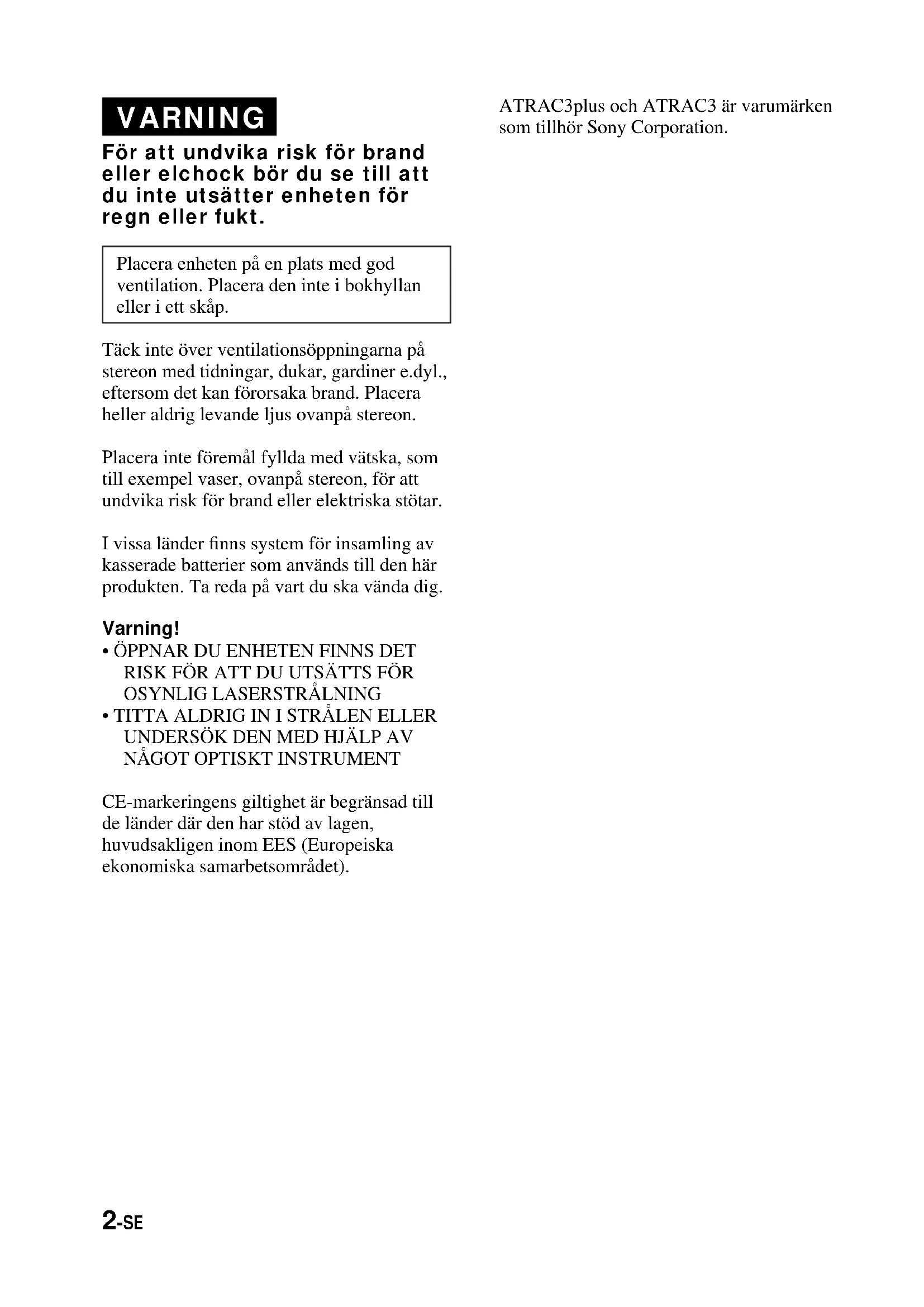

För att undvika risk För brandeller elchock bördu se till att du inte utsätter encheten for regn eller fukt.

Placera encheten pa en plats med god ventilation. Placera den inte i bokhyllan ell eri ett skap.

Täck inte über ventilationsöppningarna på stereon med tidningar, dukar, gardiner e.dyl., aftersom det kan förorsaka brand. Placera heller aldrig levande ljus ovanpå stereon.

Placera inte foremål fyllda med vätska, som till exempler, ovanpå stereon, För att undvika risk for brand ellerelektriska stotar.

I vissa länder finns system für insamling av kasserade batterier som används till den harprodukten. Ta reda på vart du skä vända dig.

Varning!

• ÖPPNAR DU ENHETEN FINNS DET RISK FÖR ATT DU UTSÄTTS FÖR OSYNLIG LASERSTRÄLNING
  TITTA ALDRIG IN I STRÄLEN ELLER UNDERSÖK DEN MED HJÄLP AV NAGOT OPTISKT INSTRUMENT

CE-markeringens giltigkeit ar begränsad till de länder)dar den har stod av lagen, huvudsakligen inom EES (Europeiska ekonomiska samarbetsområdet).

ATRAC3plus och ATRAC3 ar varumärken som tillhör Sony Corporation.

Innehållsförteckning

Lycka till med din ATRAC CD Walkman!

Skapa original ATRAC CD-skivor! 4

Musikkällor som du kan spel auppå den har CD-spelaren. 6

ATRAC3plus och ATRAC3 6

MP3-filer 6

Skillnaden mellan ATRAC3plus/ATRAC3 och MP3 8

Komma igang

Reglagens placering. 9

Spela upp ljud-CD eller ATRAC3plus/ATRAC3/MP3-filer

1.Anslut CD-spelaren. 11

2.Satt in en CD-skiva. 11

1. Spela CD-skivor. 11

Uppspelningsalternativ

Spela upp spar i slumpvis ordning (Shuffle play) 17

Spela upp alla filer i en vald grupp i slumpvis ordning (Group shuffle play) (Endast ATRAC/MP3 CD) 17

Uppspelning av spar med hjalp av bokmärken (Bookmark track play) .... 18

Spela upp en spellista (m3u play list play) (Endast MP3 CD) 19

Soka snabbt after onskade spar/filer/ grupper med jog-ratten 20

Spela upp spar i den ordning du sjalv vill (PGM-upppelning). 21

Tillganglia functorer

Funktionen G-PROTECTION 23

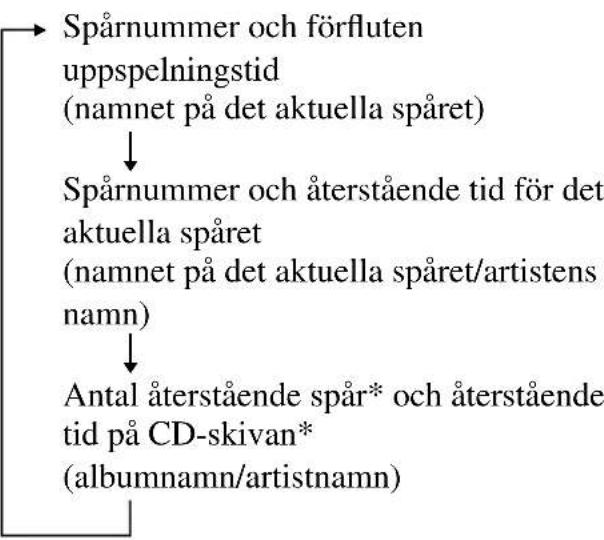

Du kan kontrollera den Återstående tiden på CD-skivan och antelet Återstående spår (ljud-CD) 23

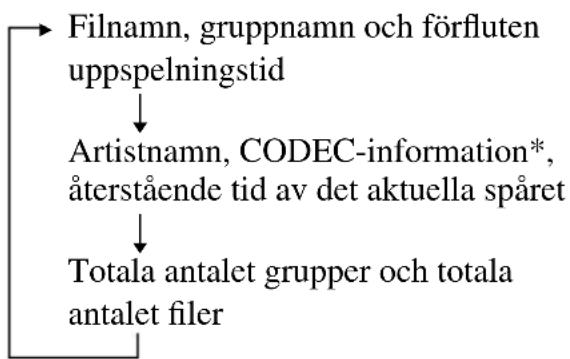

Granska informationen på en CD med ATRAC3plus/ATRAC3/MP3-filer 24

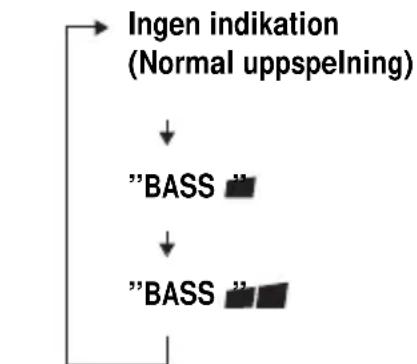

Forstärka basljudet (SOUND) 24

Skyddahorseln (AVLS). 25

Lasa kontrrollerna (HOLD) 25

Stanga av ljudsignalen vid manövrering ... 25

Ansluta CD-spelaren

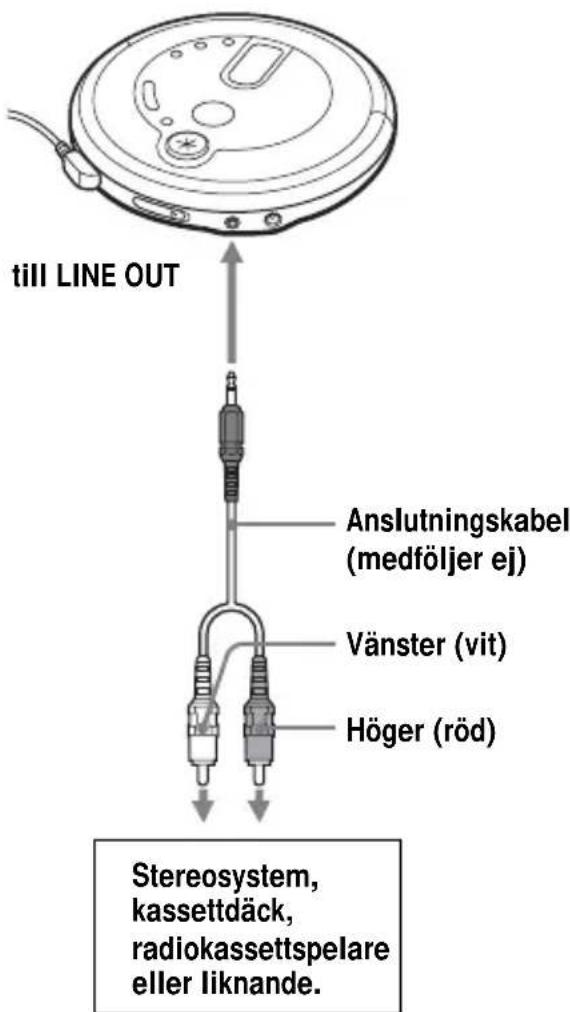

Ansluta ett stereosystem 26

Ansluta en strömkälla

Driva CD-spelaren med batterier 27

Om strömköllor. 29

Ytterligare information

Lycka till med din ATRAC CD Walkman!

Tack for att du valde att kopa D-NE711. Den har CD Walkman har fatt beteckningen "ATRAC CD Walkman" aftersom du kan lyssna pa "ATRAC CD-skivor" med den.

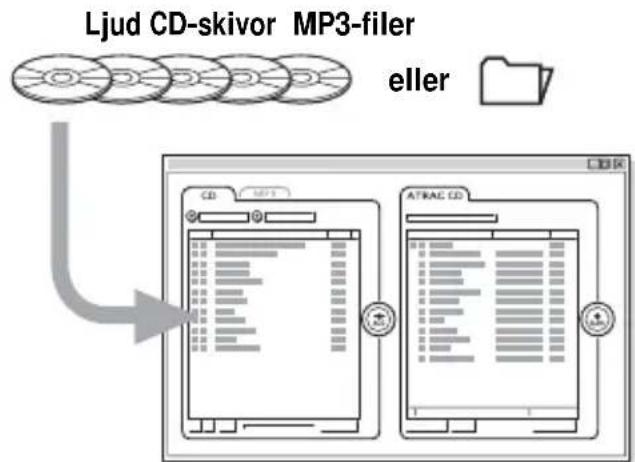

Skapa original ATRAC CD-skivor!

Det ar mycket latt att gora det. Allt du behover gora ar att utfora steg 1, 2 och 3.

Skapa en avbildning av skivan (disc image) och använd datorn for att bränna over den på en CD-R/RW.

SonicStage Simple Burner konverterar Ijudinformationen till formatet ATRAC3plus/ ATRAC3

Sá har använder du SonicStage Simple Burner

Mer information finns i den medfoljande broschyren "SonicStage Simple Burner".

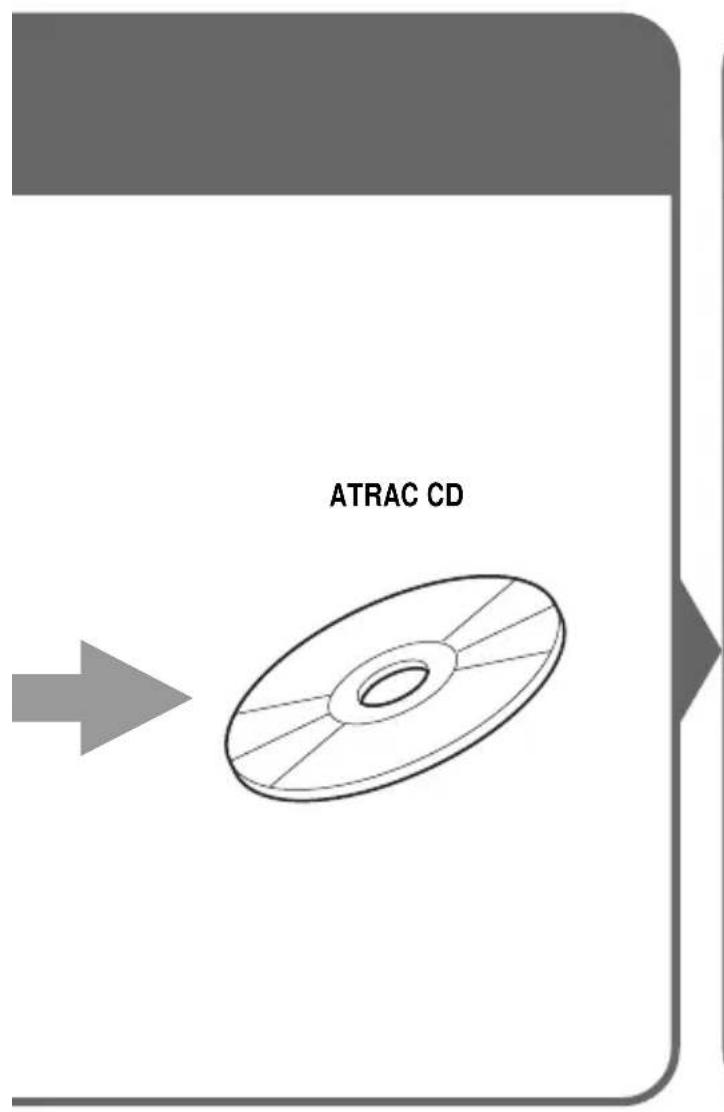

VadärenATRACCD?

En ATRAC CD År en CD-R/RW med inspelat ljud som komprimerats med formatet ATRAC3plus/ATRAC3. Ungefär 30 ljud-CD-skivor fär rum på en CD-R/RW.* Du kan också spelà in MP3-filer genom att konvertera dem till formatet ATRAC3plus/ATRAC3.

• När den totala upspelningstiden für en CD-skiva (ett album) upskattas till 60 minutes och du spelar in pa en 700 MB CD-R/RW-skiva med 48 kbps i formatet ATRAC3plus.

Vad innebär formatet ATRAC3plus/ ATRAC3?

Mer information finns pa sidorna 6 till 8 i den har handledningen.

Musikkällor som du kan spelà upp på den här CD-spelaren

På den har CD-spelaren kan du spela upp musik frän följande tre källor:

Ljud-CD-skivor (Audio CD)
- Filer i formatet ATRAC3plus/ATRAC3
- MP3-filer

Formatet på de skivor du kan använda

Du kan bara använda skivor av formatet ISO 9660 Level 1/2 och Joliet extension.

ATRAC3plus och ATRAC3

"ATRAC3plus" stared for "Adaptive Transform Acoustic Coding3plus" are en teknik for ljudkomprimering som utvecklats vidare frän formatet ATRAC3. Trots en sa hog komprimeringsgrad som 1/20 av originalstorleken häller ljudet fortfarande hög kvalitet. Bithastigheterna vid übermögen ar 64 kbps och 48 kbps.

"ATRAC3" stared for "Adaptive Transform Acoustic Coding3" are en teknik for ljudkomprimering som uppyller kraven på hög ljudkvalitet och hög komprimering. Med formatet ATRAC3 kan ljudinformationen komprimeras till 1/10 av originalstorleken vilket bidrar till att reducera medieåtgången. De übertringshastigheter som kan användas ar 132 kbps, 105 kbps och 66 kbps.

Antalet grupper och filer

Hogsta antelet grupper: 255
Hogsta antalet filer: 999

Mer information finns i den medfoljande broschyren "SonicStage Simple Burner."

Att tänka på när du sparar filer på mediet

Spara inte filer i andra format eller onödiga grupper på skivor som innehäller filer av formatet ATRAC3plus/ATRAC3.

MP3-filer

MP3 stared for MPEG-1 Audio Layer3, en standard für komprimering av ljudfiler och som stöds av Motion Picture Experts Group, en arbetsgrupp inom ISO (International Organization for Standardization). MP3-formatet tilläter en komprimering på 1/10 av datamängden på en vanlig CD-skiva av standardformat. Eftersom MP3-algorithmmen ar öffentlig finns det olica kodare/ avkodare fürenna standard, också som Gratisprogram ("freeware"). Det här har gjort att MP3 används flitigt i datorsammanhang.

I huvuddrag gäller följande specificationer För de skivformat som kan användas:

Hogsta antelet mappnivær: 8
T illatna tecken i fil/mappnamn:

A-Z, a-z, 0-9, (understreck)

Obs!

• A nvänd filändelsen "mp3" nar du namnger filen.
• Om du anvander filandelsen "mp3" for en fil som inte ar en MP3-fil kan inte spelaren lasa filen.
• Filnamnetär inte detsamma som ID3-taggen.

Antalet grupper och filer

Hogsta antennalet grupper: 100
Hogsta antalet filer: 400

Inställningar für komprimerings- och bränningsprogram

• Den här CD-spelaren kan hantera MP3-filer som uppyller följande spekifikationer: überföringshastigkeit: 16-320 kbps och samplingsfrekvenserna: 32/44,1/48 kHz. Den kan också hantera VBR (Variable Bit Rate), variabel bithastigkeit. När du komprimerar en källa som en MP3-fil rekommenderas du att ställa überföringshastigheten (bit rate) i programvaran på "44,1 kHz", "128 kbps" och på "Constant Bit Rate" (konstant bithastigkeit).
  F or maximal kapacitet vid bränning anvander du inställningen "halting of writing".
• För direkt inspelning med maximal kapacitet till ett tomt medium anvander du laget "Disc at Once".

Att tänka på när du sparar filer på mediet

• Spara inte filer i andra format eller onödiga mappings par på skivor med MP3-filer.
• När du satter i en skiva laser spelaren av all information om mappings och filer på skivan. Om det finns违法犯罪 can det ta lang tid innan upspelningen börjar eller for{nasta fil att spelas upp.

Skillnaden mellan ATRAC3plus/ATRAC3 och MP3

Grupper och mappar

Strukturen für formatet ATRAC3plus/ATRAC3 ar mycket enkel. Den bestär av "filer" och "grupper". "Fil" motsvarar i det här sammanhanget att spär" på en ljud-CD. En "grupp" ar en smling filer som hör i ihop och motsvaras narmast av ett "album". En "grupp" har inte sama struktur som mapper (du kan inte skapa nga grupper i en befintlig grupp). Den här CD-spelaren har konstruerats sa att den identierar en mapp med MP3-filer som en "grupp", villket gör att du spelar upp CD-R/RW-skivor som ar inspelade med formatet ATRAC3plus/ATRAC3 på sama sätt som skivor som ar inspelade med formatet MP3.

Visa sparnamn mm.

När du spelar upp en CD-skiva som har ATRAC3plus/ATRAC3-filer eller MP3-filer med den här spelaren visas sparnamn, artistnamn och albumnamn. Den här spelaren är anpassad für version 1.1/2.2/2.3 av ID3-tagsformatet*.

*En ID3-taggärett formatfor tillaggsinformation(sparnnn,albumnamn,artistnamn osv.)for MP3-filer.

Obs!

• Den har CD-spelaren kan inte spela in musik på inspelningsbara medier, t.ex. CD-R/RW-skivor.
  CD-R/RW-skivor som spelats in med formatet ATRAC3plus/ATRAC3 kan inte spelas upp pa datorn.
• Möjligheten att spelà upp kan variera beroende på skivornas kvalitet och statusen für den inspelningsutrustning som används.

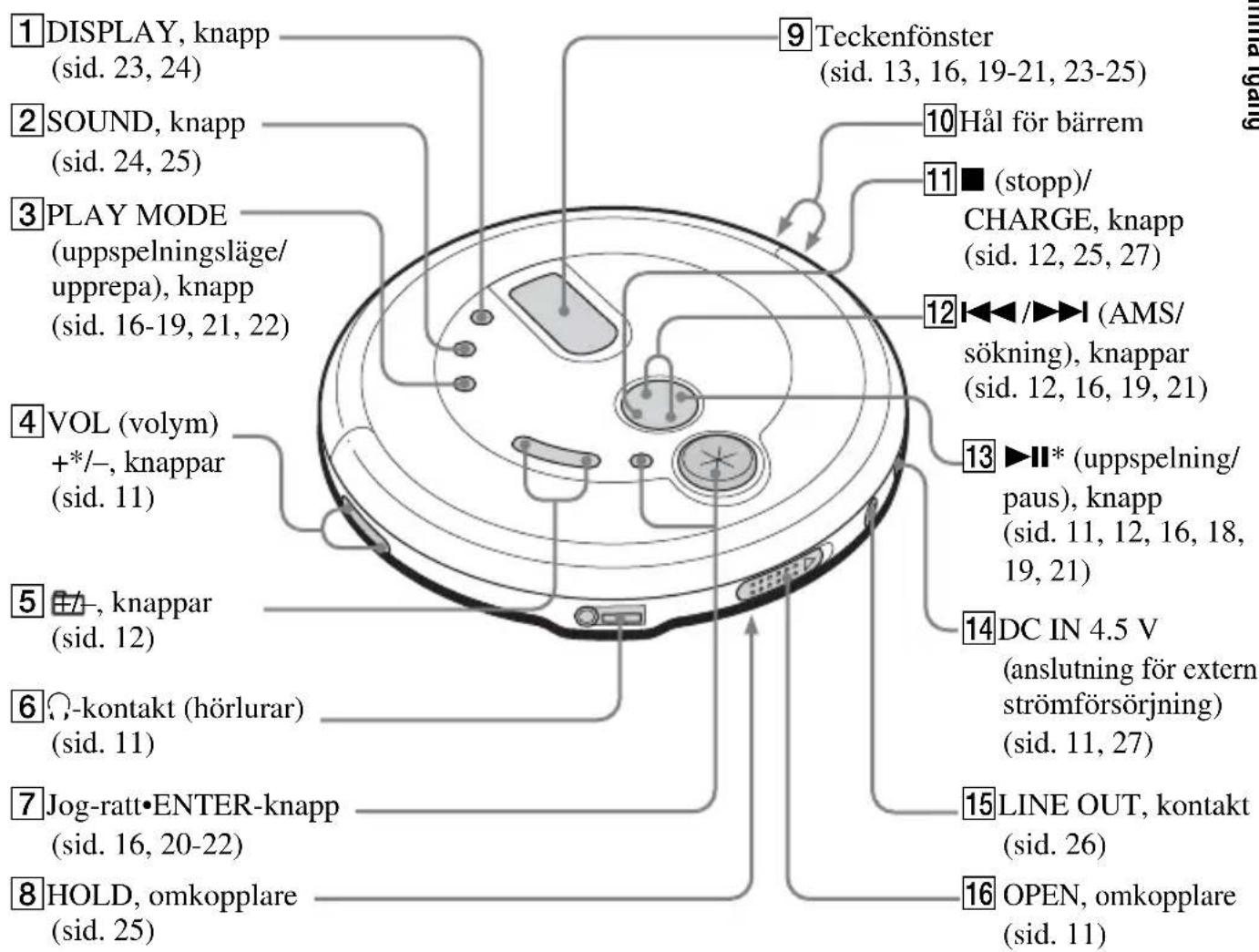

Reglagens placering

Mer information finns pa sidorna inom parentes.

CD-spelare (framsida)

* Knappen har en punkt som du kan känna med fingret.

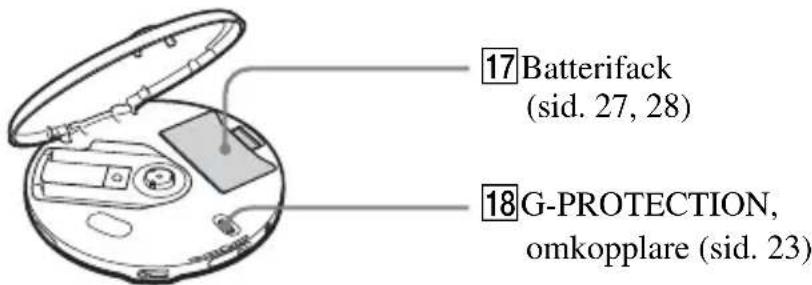

CD-spelare (insida)

Kontrollera medfoljande tillbehör

Nätadapter (1) Hörlunar/öronsnäckor (1)

CD-ROM (SonicStage Simple Burner) (1)

Användarhandledning for SonicStage Simple Burner (1)

Spela upp ljud-CD ellr ATRAC3plus/ATRAC3/MP3-filer

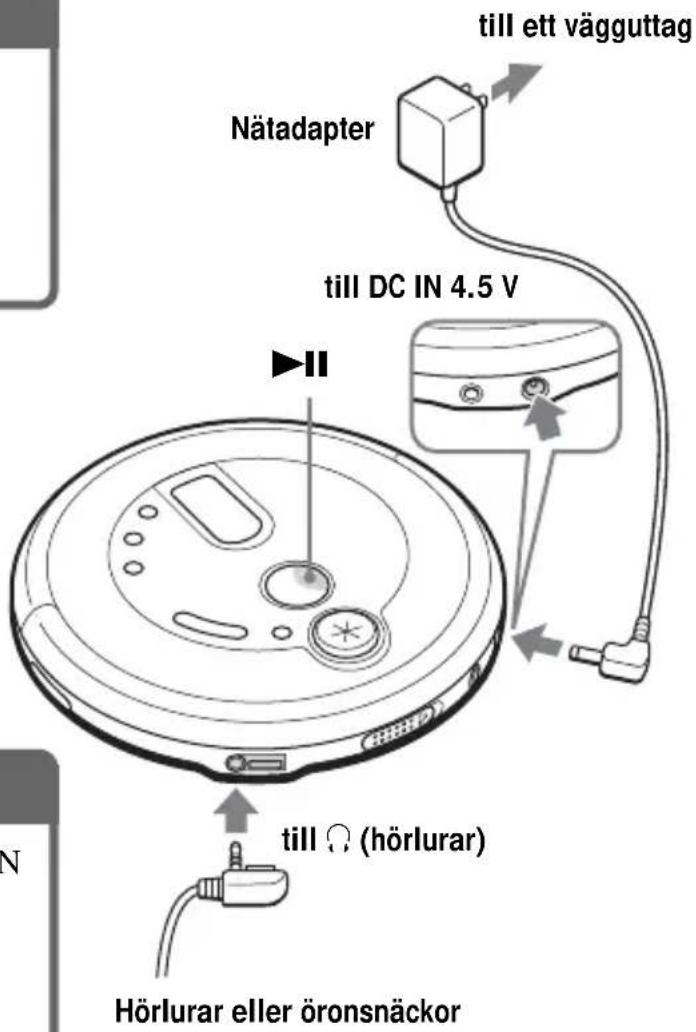

1. Anslut CD-spelaren.

1 Anslut AC-adaptern.
Anslut hörlunar/öronsnäckor.

Som strömkälla kan du också anecdva uppladdningsbara batterier ellertorrbatterier. (Se sid. 27.)

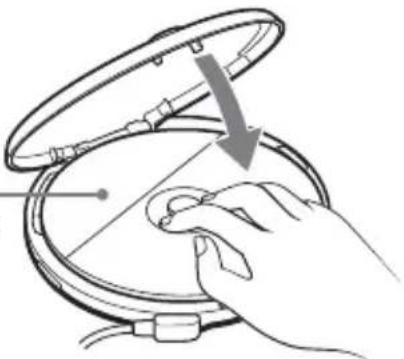

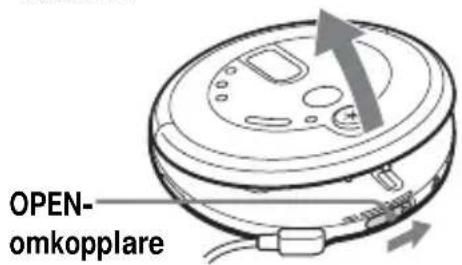

2. Satt in en CD-skiva.

Oppna locket genom att skjuta OPEN at sidan.

Placera CD-skivan i skivfacket och stang luckan.

Etiketten
ska vara
vänd uppat

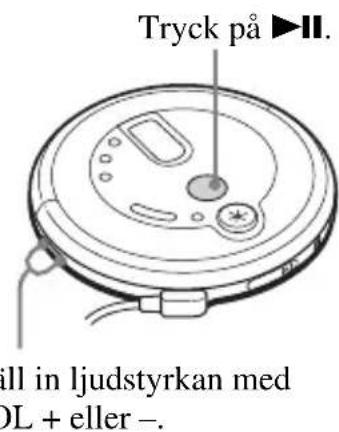

3. Spela CD-skivor.

(fortsattning)

Grundläggande hantering

For att Gó r sá har

Uppspelning (från den punkt)där du stoppade den) Tryck på ➔II.
Uppspelningen startar från den punkt)där du stoppade den.
Spela upp (från det Första spåret) När CD-spelaren ár i stoppläge häller du ➔II nedtryckt tills upspelningen av det Första spåret börjar.
Paus/Äteruppta upspelningen after paus	Tryck på ➔II.
Stoppa Tryck på **	2
Hitta början av det aktuella spåret (AMS*1)	T ryck ett kort ögonblick på ➔▲.*
Hitta början av föregående spår (AMS)	Tryck flera gänger på ➔▲.*2, *3
Hitta början av hösta spår (AMS)	Tryck ett kort ögonblick på ➔▲.*2, *3
Hitta början av föregående spår (AMS)	Tryck flera gänger på ➔▲.*2, *3
Gå snabbt bakål Häll ⇌ nedtryckt.*	2
Gå snabbt framål Häll ⇌ nedtryckt.*	2
Hoppa till fällande grupper*4	Tryck flera gänger på ⇌
Hoppa till föregående grupper*4	Tryck flera gänger på ⇌

1 Automatisk musiksökning (Automatic Music Sensor)
2 De hare operationerna kan du utföra både under upspelning och paus.
3 När det sista spåret har spelats upp kan du Återgå till början av det Första spåret genom att trycka på ▶▶I. På sama vis kan du, vid början av det Första spåret, komma till det sista spåret genom att trycka på I▼.
4 Bara nár du spelar upp en ATRAC/MP3 CD

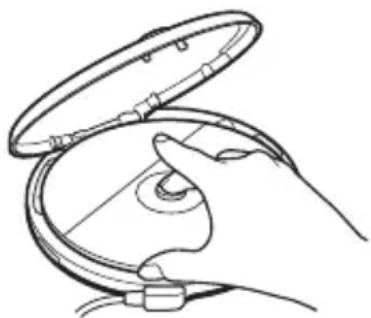

Ta ur CD-skivor

Tryck pa centrumtappen i mitten av skivtallriken och ta ur CD-skivan.

Angäende CD-R/RW-skivor

Den har CD-spelaren kan spela upp CD-R/RW-skivor som spelats in i formatet CD-DA*, men möjligehen till upspelning bestäms också av skivans kvalitet och den,enhet som skivan spelats in med.

• CD-DA är en förkortning av Compact Disc Digital Audio (CD für digitalt ljud), att standardformat För inpelning av ljud på CD-skivor.

Ljud-CD-skivor som kodats med upphovsrattsteknologi

Den harprodukten har tillverkats for upspelning av skivor som foljer standarden Compact Disc (CD). Nyligen har vissa skivbolag borbat salja ljud-CD-skivor med upphovsrattssignaler. Tank pa att vissa av dessa skivor inte foljer CD-standarden och kanske darrfor inte kan spelas upp av den harprodukten.

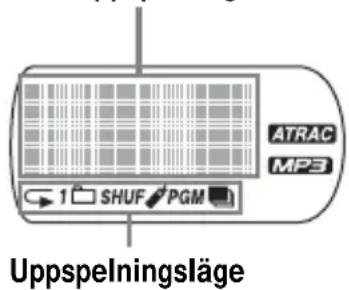

Om teckenfönstret

Under uppselning visas foljande information i teckenfonstret.

Du kan också kontrollera Återstående tid, sparnamn osv. med DISPLAY (se sid. 23 och 24.)

När du spelar upp ljud-CD

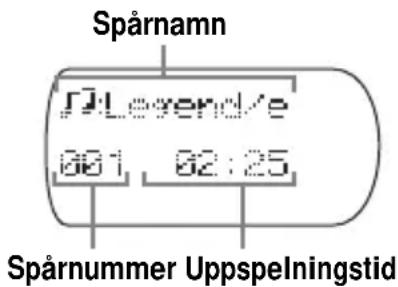

När du spelar upp ljud-CD med CD-text

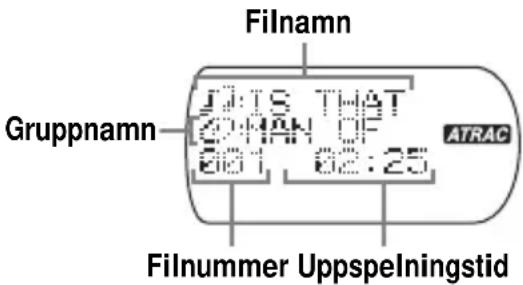

När du spelar upp ATRAC3plus/ ATRAC3-filer

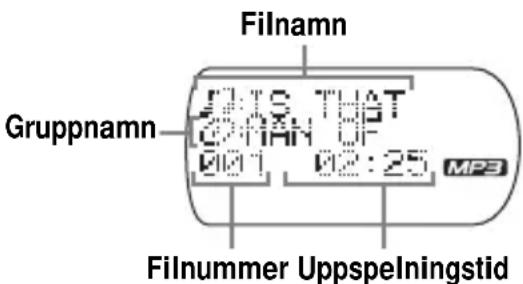

När du spelar upp MP3-filer

Obs!

Innan en fil spelas upp laser CD-spelaren informationen om CD-skivans alla grupper och filer. "READING" visas.

Beroende på CD-skivans innehåll kan det ta en stund att slutföra denna Lösning.

(fortsattning)

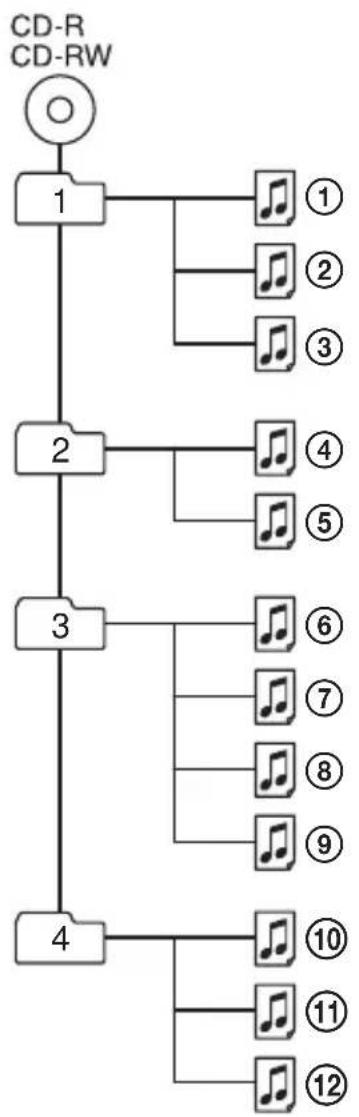

Exempel på ATRAC3plus/ATRAC3-grupper och -filer

Grupp

ATRAC3plus/ATRAC3-fil

Fillage Spelar upp alla ATRAC3plus/ATRAC3-filerna i ①, ②, ③...⑪, ⑫.

Gruppläge Spelar upp alla ATRAC3plus/ATRAC3-filerna i den valda gruppen.

Obs!

Hogsta antalet grupper: 255 Hogsta antalet filer: 999
- T ecknen A - Z, a - z, 0 - 9 samt _ kan visas på den här CD-spelaren.
- När det gäller ATRAC CD-skivor ár "grupp" samma sak som "album" och "fil" motvarsar "spár".

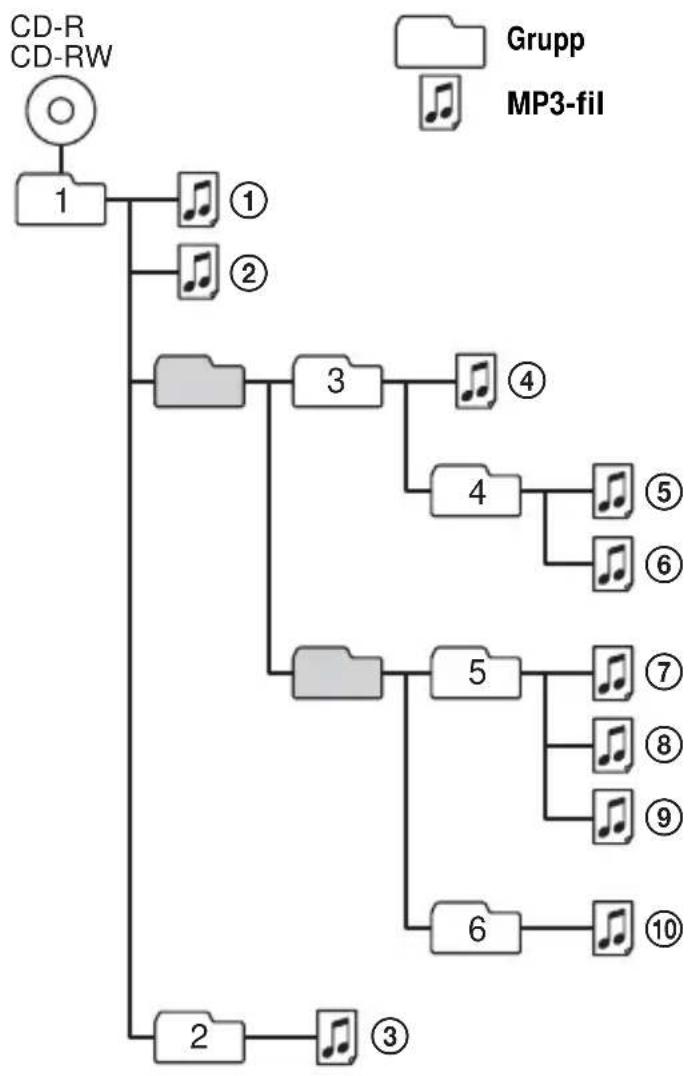

Exempel på gruppstruktur och upspelningsordning (MP3 CD)

Uppspelningsordningen for grupper och filer ar foljande:

Fillage Spelar upp alla MP3-filer frän ①, ②, ③...⑨, ⑩.

Gruppläge Spelar upp alla MP3-filer i den valda gruppen. (Exempel: Om du väljer grupp 3 spelar CD-spelaren upp fil ④. Väljer du grupp 4 spelar CD-spelaren upp filerna ⑤ och ⑥).

Obs!

• Grupper som inte innehåller MP3-filer hoppas över.
  Hogsta antelet grupper: 100 Hogsta antelet filer: 400
  Hogsta antelet mappnivae: 8
  T ecknen A-Z, a-z, 0-9 samt _ kan visas pa den har CD-spelaren.
• For CD-skivor med MP3-filer ar en "grupp" somma sak som att "album" och en "fil" ar somma sak som att "spar".

Uppspelningsalternativ

Du kan välja olika upspelningslügen med knappen PLAY MODE (upspelning/upprepaa), jogratten·ENTER, ««/» och «II.

PLAY MODE-knappen

Du kan andra upspelningslage om du trycker pa knappen under upspelning.

Om du under upspelning trycker på och häller knappen nedtryckt tills"visas kan du spelàuppárflera gänger med det upspelningslauge som du valde med hjälp av PLAY MODE.

Ingen indicator

(Normal upppelining)

(Spela upp alla filer i den valda gruppen)

(Spela upp ett enskilt spar)

(Spela upp spar i slumpvis ordning)

(Spela upp filer i en vald grupp i slumpvis ordning)

(Spela upp spar som ar markta med bokmärken)

(Spela upp med vald spellista*4)

(Spela upp spar i din egen ordning)

Teckenfönster

CD-textinformation, ATRAC3plus/ATRAC3/MP3-filinformation, upspelningsid osv, visas.

Jog-ratt och ENTER-knapp

Vrid jog-ratten.

Du kan själv välja filer och grupper.

• T ryck på ENTER.

Du kan växla sökläge für filer/grupper och även starta uppspelning. Du kan också lata de valda sparen ingå i PGM-upppseling.

I-knappar och

II-knapp

Tryckpà IllerI.

Du kan välja vilken spellista du vill.

• Tryck pa II.

Du kan infoga bokmärken och starta bokmärkesuppspelning och uppspelning av spellistor.

Spela upp spår i slumpvis ordning (Shuffle play)

Under upspelning trycker du pa PLAY MODE flera ganger tills "SHUF" visas.

När du spelar upp ATRAC3plus/ATRAC3/MP3-filer

Vid slumpvis uppspelning spelar CD-spelaren upp alla filer på CD-skivan i slumpvis ordning.

Spela upp alla filer i en valid grupp i slumpvis ordning (Group shuffle play) (Endast ATRAC/MP3 CD)

Under upspelning trycker du pa PLAY MODE flera ganger tills "SHUF" visas.

När du spelar upp ATRAC3plus/ATRAC3/MP3-filer

CD-spelaren spelar upp alla filer i den valda gruppen i slumvis ordning.

Uppspelning av spår med hjälp av bokmärken (Bookmark track play)

Du kan bokmärka upp till 99 spar per CD-skiva. Du kan använda den här Funktionen für upp till 10 CD-skivor.

När du spelar upp ATRAC3plus/ATRAC3-filer

Du kan bokmärka upp till 999 spár per CD-skiva (högst 5 CD-skivor).

När du spelar upp MP3-filer

Du kan bokmärka upp till 400 spär per CD-skiva (högst 10 CD-skivor).

Infoga bokmärken

1 Under upspelning av sparet som du vill märka med ett bokmarke trycker du pa och haller den nedtryckt tills" (bokmarke) blinkar i teckenfonstret. När att bokmarke har lagts in blinkar" langsammare.
2 Om du vill infoga bokmärken forytterligare spar upprepar du steg 1.

Lyssna på bokmärkta spår

1 Tryck flera ganger på PLAY MODE tills" börjar blinka.
2 Tryck på II.
"Ⅲ" tänds i teckenfönstret och upspelningen av de bokmärkta spären böjar.

Ta bort bokmärken

Under upspelning av ett spär som ar märkt med bokmarke trycker du på och häller den nedtryckt tills "slocknar i teckenfonstret.

Kontrollera vilka spär som ar märkta med bokmärken

När du spelar upp spar med bokmärken blinkar ” ”langsamt i teckenfonstret.

Obs!

• När du spelar upp bokmärkta spär spelas de upp enligt spärordningen och inte i den ordning du lade in bokmärkena.
• Om du försöker lagga in bokmärken För spår på en 11:e CD-skiva (på en 6:e CD-skiva;narr du spelar upp ATRAC CD-skivor) raderas bokmärkena for den CD-skiva du spelade upp Först.
• Om du kopplar bort alla strömköllr raderas alla bokmärken fran minnet.
• Om du fortsetter att använda CD-spelaren med uppladdningsbara batterier, utan att ladda upp dem trots att "Lo batt" visas, raderas alla bokmärken是从 minnet.

Spela upp en spellista (m3u play list play) (Endast MP3 CD)

Du kan spelalupdinfavorit bland m3u-spellistorna.*

• En "m3u-spellista" ar en fil som innehäller information om önskad spelordning für MP3-filer. Om du vill använda den här Funktionen spelar du in MP3-filerna på en CD-R/RW-skiva med att kodningsprogram som kan hantera formatet m3u.

1 Under upspelning trycker du pa PLAY MODE flera ganger tills visas.

2 Genom att trycka på «ller »kan du valja önskad spellista.

3 Tryck pa II.

Obs!

Pá den har CD-spelaren kan du bara spelà upp de oversta tvà upspelningslistorna som visas på skärmen.

Söka snabbt after önskade spår/filer/grupper med jog-ratten

Välja önskat spår eller önskad fil

Under upspelning väljer du spar eller fil genom att vrida jog-ratten, tryck sedan på ENTER. CD-spelaren startar upspelningen.

Avbryta sparsökningen

Vrid jog-ratten tills "CANCEL" visas, tryck sedan på ENTER.

Avbryta filsökningen

1 Vrid jog-ratten tills"visas,tryck sedan pa ENTER.
2 Vrid jog-ratten tills "CANCEL" visas, tryck sedan på ENTER.

Välja önskad grupp (endast ATRAC CD, MP3 CD)

1 Under uppspelning vrider du jog-ratten tills"visas,tryck sedan pa ENTER. "gruppen"visas och CD-spelaren vaxlar over till gruppsokningslage.
2 Valj grupp genom att vrida jog-ratten, tryck sedan på ENTER.

Du kan välja önskad fil genom att vrida jogratten.

Tips!

När du driver CD-spelaren med hushållsnätet (via nätadapter) kan du också välja önskad grupp i stoppläget genom att vrida jog-ratten.

Avbryta gruppsökningen

Vrid jog-ratten tills "CANCEL" visas, tryck sedan på ENTER.

Obs!

När du spelar upp en ATRAC- aller MP3 CD-skiva kan upp till 400 filnamn aller upp till 100 gruppnamn visas. Om antelet filer aller grupper överstiger dessa gränser visas ett filnummer, t.ex. "401" aller ett gruppnummer, t.ex. "101", istället für namn.

Spela upp spår i den ordning du själv vill (PGM-uppspelning)

Du kan programmera CD-spelaren att spela upp till 64 spår ("filer" när du spelar upp en ATRAC/ MP3 CD-skiva) i den ordning du själv vill.

1 I stoppläge trycker du på DISPLAY. När indikatorerna visas trycker du flera gänger på PLAY MODE tills "PGM" visas.

Ljud-CD

ATRAC/MP3 CD

2 Valj onskat spar eller fil genom att vrida på jog-ratten (eller tryck påIller >>I),tryck sedan på ENTER.

Uppspelningsordningen ökar med att steg.

Ljud-CD
Uppspelningsordning Sparnummer

Uppspelningsordning

ATRAC/MP3 CD*
Grupppnamn

Uppspelningsordning
Filnamn

Gruppnamn
Uppspelningsordning

*Du kan också välja en annan grupp genom att använda +eller -.

3 Upprepa steg 2 for att valja ytterligare spar eller filer i den ordning du sjalv vill.

4 Tryck ned II, eller häll ned ENTER, tills uppspelningen startar.

(fortsattning)

Kontrollera programmet

Under programming:

Tryck flera ganger pa ENTER innan steg 4.

I stoppläge:

Tryck på DISPLAY. När indicatororna visas trycker du flera gänger på PLAY MODE tills

"PGM" blinkar, tryck sedan på ENTER.

Sparnumret visas varje gäng du trycker på ENTER.

Obs!

När du har lagt till det 64:e spåret i steg 2, visar teckenfonstret det spar som du valde Först.
- Om du valjer fler an 64 spár raderas de Första sparen du valde.

När du spelar upp ATRAC3plus/ATRAC3/MP3-filer

I PGM-laget kan du skapa program med upp till 64 filer, somma antal som gäller for spår på vanliga ljud-CD.

Funktionen G-PROTECTION

Funktionen G-PROTECTION har utvecklats for att ge ett mycket gott skydd mot hopp i ljudet medan du joggar.

När du ställer CD-spelarens G-

PROTECTION-omkopplare på "2" Förstärks G-PROTECTION-funktionen jämfort med laget "1".

Om du gär aller promenerar och vill använda Funktionen G-PROTECTION och samtidigt faghog ljudkvalitet, staller du G

PROTECTION-omkopplaren pa "1".Nar du tranar hardsare, t.ex. joggar eller loper, staller du den pa 2".

Obs!

Ljudet kan hoppa (små, korta avbrott) nar:

• CD-spelaren utsats for en langre series tötar an den har konstruerats for att klara av,
• du spelar en smutsig eller repig CD-skiva eller
• du anvander en CD-R/CD-RW-skiva av lag kvalitet aller

det var nagot problem med

inspelningsutrustningen,ller programvaran, som anvandes for att bränna CD-skivan.

Du kan kontrollera den Återstående tiden på CD-skivan och antalet Återstående spår (ljud-CD)

Varje gäng du trycker på DISPLAY andras teckenfonstret på foljande satt:

For ljud-CD-skivor som innehaller CD-text visas ocks informationen inom parentes.

• V isas inte under upspelning av enstaka spar, slumpvis upspelning eller upspelning av bokmärkta spar.

Granska informationen på en CD med ATRAC3plus/ATRAC3/MP3-filer

Du kan kontrollera informationen på en CDskiva med ATRAC3plus/ATRAC3/MP3-filer med hjälp av DISPLAY.

Du kan också granska informationen for en ID3-tagg om filen har den typen av information lagrad.

Varje gang du trycker på DISPLAY andras teckenfonstret på foljande satt:

*Varierbar bithastighet och samplingsfrekvens

Obs!

• Om gruppen saknar namn visas "ROOT" i teckenfonstret.
• Om filen saknar ID3-tagginformation visas
• • • "i teckenfonstret.

Förstärka basljudet (SOUND)

Välj "BASSeller"BASS" genom att trycka på SOUND.

"BASS" Förstärker basludet mer an "BASS

Obs!

Om det uppst distorsion nar du anvander SOUND-funktionen saker du volymen.

Skydda hörseIn (AVLS)

Funktionen AVLS (Automatic Volume Limiter System, automatisk

volymbegransing) skyddar din horsel genom att den begransar maximivolymen.

Häll SOUND nedtryckt tills "AVLS ON" visas i teckenfönstret.

Blinkar nar volymen vrids upp over en viss grans.

Stänga av AVLS-funktionen

Häll SOUND nedtryckt tills "AVLS OFF" visas i teckenfönstret.

Obs!

Om du anvander SOUND-funktionen och AVLS-funktionen på samma gang kan det hända att ljudet läter orent. I sä fall sänker du volymen.

Lasa kontrollerna (HOLD)

Du kan lasa kontrollerna på CD-spelaren for att undvika att de trycks ned av misstag.

Skjut HOLD i pilens riktning.

"HOLD" blinkar om du trycker på nedgon knapp nar HOLD-funktionen ar aktiverad.

Lasa upp kontrollerna

Skjut HOLD i pilens motsatta riktning.

Stänga av ljudsignalen vid manövrering

Du kan stanga av den ljudsignal som hors i hörlurarna/öronsnäckorna när du manövrar CD-spelaren.

1 Koppla bort strömförsörjningen frän CD-spelaren (nätadapter, uppladdningsbara batterier eller torrbatterier).
2 Anslut strömköllan samtidigt som du häller ■/CHARGE intryckt, under ungefär en sekund eller mer.

Slå på ljudsignalen

Koppla forst bort stromforsorjningen och anslut den sedan igen utan att du haller ned

CHARGE.

An Schluta ett stereosystem

Du kan lyssna pa CD-skivor via ett stereosystem och du kan spel a in dem pa ett kassetband. Mer information finns i braksanvisningen till den utrustning som sk anslutas.

Var noga med att stanga av all ansluten utrustning innan du gör anslutningarna.

Obs!

• Innan du spelar en CD-skiva bör du vrida ned volymen på den anslutna utrustningen for att undvika skador på högtalarna.
• A nvänd AC-adaptern vid inpelning. Om du använder uppladdningsbara batterier ellertorrbatterier som stromkälla ar risken stor att batterierna urladdas welt under inpelningen.
• Justera volymen på den anslutna encheten sa att det inte uppstar distorsion i ljudet.

När du använder anslutningskabeln

Om det uppst distorsion i ljudet ansluter du encheten till -kontakten.

Om Funktionerna G-PROTECTION och SOUND)när du anvander anslutningskabeln

• Om du vill spelà CD-skivan med basta möjiga ljudkvalitet ställer du G-PROTECTION-omkopplaren pa „1".
• Funktionen SOUND fungerar bara for det ljud som matas ut fran anslutningen , men inte for det ljud som matas ut fran anslutningen LINE OUT.

Ansluta en strömkälla

Du kan använda följande strömköllor:

• A C-adapter (se "Spela upp ljud-CD eller ATRAC3plus/ATRAC3/MP3-filer")
• Uppladdningsbara batterier
• LR6 (storlek AA) alkaliska batterier

Information om batterilivslängd finns under "Specificationer".

Driva CD-spelaren med batterier

Använd bara följande batterier till CDspelaren:

Uppladdningsbara batterier (medfoljer ej)

Ladda upp de uppladdningsbara batterierna innan du anvander dem for forsta gangen.

• NH-WM2AA (NH-WMAA·2)

Torrbatterier

• LR6 alkaliska batterier (storlek AA)

Satta i batterierna

1 Öppna batterifackets lucka på insidan av CD-spelaren.

2 Satt i två batterier och vänd ① polen enligt markningen i batterifacket. Stang sedan locket sa att det klickar på plats.

Satt i- sidan forst (for bada batterierna).

Uppladdning av de uppladdningsbara batterierna (medfoljer ej)

1 Anslut AC-adaptern till DC IN 4.5 V-kontakten pa CD-spelaren och till ett vagguttag.
2 Starta uppladdningen genom att trycka pa /CHARGE.

CD-spelaren laddar upp batterierna.

Indikatorsektionerna for tands i

I följd och "Charging" visas i

teckenfonstret. När batterierna ar

uppladde systknar indikatorerna

"Charging" och

Om du trycker pa /CHARGE纳税

uppladdningen redan ar klar blinkar

indikatorn "FULL"visas i

teckenfönstret.

3 Koppla bort AC-adaptern.

Ta ur batterierna

Driva CD-spelaren med batterier

Kontrollera Återstående batteritid

Du kan kontrollera den i teckenfonstret.
Byt batterier Near”binkar.

Lo batt*

• Ljudsignal hörs.

Obs!

• Indikatorerna Barbara batteriernas status i grova drag. Att bara den sista fjardedelen visas betyder inte nödvändigtvis att det äterstär en fjardedel av batteriernas ursprungliga kapacitet.
• Indikatorerna kan öka och minska beroende på hur du använder CD-spelaren.

När det ár dags att byta ut de uppladdningsbara batterierna

När batterilivslängden halverats börjar det bli dags att byta ut de uppladdningsbara batterierna.

Om de uppladdningsbara batterierna

• Batteriernas ursprungliga kapacitet bibehalls langre om du bara laddar upp dem nar de ar helt tomma.
• Om batterierna ar nya eller om de inte har anvånts under en lagre tid kan det hända att deinte laddas upp fullt forrän du laddat upp och laddat ur dem ett antal gänger.
  När du bär med dig de uppladdningsbara batterierna bör du använda bärväskan for att undvika att batterierna kortsluts och den starka varmeutveckling som kan bl resultatet av en kortslutting. Om de uppladdningsbara batterierna kommt i kontakt med metallföremål kan de kortslutas vilket kan góra dem sa varma att det finns risk För antändning.

Om torrbatterier

• Set till att koppla ur AC-adaptern.
  När batterierna ar tomma byter du ut bada två samtidigt.

Om locket på batterifacket lossnar (t.ex. om du av misstag skulle tappa CD-spelaren) kan du fasta det på plats igen som nedanstående bild visar.

Om strömköllor

Koppla ur alla strömköllor om du vet med dig att du intekommen att anvanda CD-spelaren under en langre tid.

Om AC-adaptern

• A nvänd bara den medfoljande natadaptern.

Om CD-spelaren levererasutan nataadapter anvander du natadatpern AC-E45HG.

Använd inga andra typer av nätadaptrar
eftersom de kan orsaka
funktionsstörningar.

Polaritet på adapterkontakten

Ror inte AC-adaptern när du ar fuktig om händerna.
- Anslut AC-adaptern ordentligt till ett lättätkomligt vagguttag. Om du skulle marka att AC-adaptern inte fungerar som den skå måste du genast koppla bort den frän vagguttaget.

Om uppladdningsbara batterier och torrbatterier

• Ladda aldrig torrbatterier.
• Kasta inte batterierna i eld.
• Bär inte batterier tillsammans med mynt ell er andra metallforemål. Om batteriernas poler kortsluts kan det leda till riskabel upphetting.
• A nvänd inte uppladdningsbara batterier tillsammans med torrbatterier.
• A nvänd inte nga batterier tillsammans med gamla.
• Blanda inte olika batterityper.
• När batterierna inte används under en langre tid bör du ta ur dem.
• Om du råkar ut För batteriläckage torkar du Först ur batterifacet frän batterisyra och sätter sedan i nga batterier. Tvätta dig noga om du fär batterisyra på dig.

Försiktighetsåtgård

Omsakerhet

• Skulle nagot foremål erler相关政策 in i CD-spelaren bör du genast koppla ur strömköllorna och lata kvalificerad personal kontrollera spelaren innan du använden den igen.
• Stoppa aldrig in nagot främande foremål i DC IN 4.5 V-kontakten (ingäng for extern stromkälla).

Om CD-spelaren

• Håll linsen på CD-spelaren ren och rör aldrig vid den. Linsen skadas lätt och du riskerar att CD-spelaren inte fungerar som den ska.
  Lagg aldrig nagot tungt foremål ovanpå CD-spelaren; det kan skada bade skiva och spelare.
• Lämna aldrig CD-spelaren på en plats nagarVMekkallor,lleridirekt solljus. Inte heler på en dammig plats eller daret finns mycket sand uller ar fuktigtller regnar. Spelarenfarinte heller utsattas for mekaniska stotar.Lagg den heler inte på ett underlag som inte ar plant.Tank oksa på att inte lamna spelaren i en bil med stangda fonster (dar det kan bl mycket varmt).
• Om CD-spelaren orsakar störningar i radio eller TV-mottagning kan du stänga av CDspelaren eller flytta den fran radion eller TV:n.
• Skivor, som inte har standardformat (t.ex. hjär'ter stjärnformade ellerFYrkantiga), kan inte spelas upp pa den HAR CD-spelaren. Om du anda gör det riskerar du att skada spelaren. Använd inte sādana skivor.

Hantering av CD-skivor

F atta alltid CD-skivor om kanterna; ror aldrig skivans yta.
- Klistra inte papper eller fäst tejp på CDskivorna.

Intesa här

• Utsatt aldrig CD-skivor for direkt solljus eller varmekallor som t.ex. varmluftsutslapp. Lamna inte CD-skivor i en bil som ar parkerad i direkt solljus.

Om hörlunar och öronsäckor Trafiksäkerhet

Använd inte hörlunar/öronsnäckor medan du kör, cyklar eller framforett motorfordon. Förutom att det ar direkt trafikfarligt ar det forbjudet i vissaalander.Det kan dessutom vara farligt att lyssna pa allt for hog musik medan du promenerar, speciellt vid overgangsstallen.Du bor vara mycket forsiktig erler helst gora ett uppehall i lyssnandet i riskfyllda situationer.

Färebygga hörskador

Undvik att lyssna på hog musik med hörlunar/öronsnäckor. Öronexperter avråder från langvarig lyssning på hog volym. Om du skulle börja höra att ringande ljud i öronen bör du sänka volymen eller allra helst slut a lyssna.

Visahansyn

Häll volymen på en lagom niva. Då kan du hörä ljuden frän omgivningen samtidigt som du lyssnar. Dessutom undviker du att störa folk omkring dig.

Underhäll

Rengöring av höljet

Använd en mjuk duk lätt fuktad med vatten erllerett milt tvattmedel.Använd aldrig alkoholer,bensin ellerr fortunningsmedel.

Felsökning

Skulle nagot problem kvarsta after att du gattigenomenna symptomista,kontaktar du din纳税maste Sony-aterforsaljare.

Symptom	Orsak och/eller átgärder
Volymen ökar inte trots att du tryckt på VOL + flera gänger.	→Om "AVLS" blinkar i teckenfönstret häller du ned SOUND tills "AVLS OFF" visas i teckenfönstret. (sid. 25)→Hörlurarna/öronsnäckorna és anslutna till LINE OUT-utgängen. Anslut dem till (hörlunar)-utgängen. (sidan 11)
Det går inte att justera volymen.	→Hörlurarna/öronsnäckorna és anslutna till LINE OUT-utgängen jack. Anslut dem till (hörlunar)-utgängen. (sidan 11)
Inget ljud, eller bara störande ljud hör.	→Anslut kontakterna ordentligt. (sidan 11)→Kontakterna és smutsiga. Rengör dem regelbundet med en mjuk och torr trasa.
Vissa filer kan inte spelas upp.	→Du har försökt att spela upp filer som sparats i ett format som inte és kompatibelt med den här CD-spelaren. (sidan 6)
Uppspelningstiden är für kort;när du driver encheten med torrbatterier.	→Kontrollera att du använder alkaliska batterier och inte manganbatterier. (sidan 27)→Byt ut batterierna mot nya LR6 (storlek AA) alkaliska batterier. (sidan 27)
Uppspelningstiden är für kort;när du driver encheten med uppladdningsbara batterier.	→Ladda upp och urladda de uppladdningsbara batterierna flera gänger. (sidan 27)
"Lo batt" visas i teckenfönstret. CD-skivan spelas inte upp.	→De uppladdningsbara batterierna és urladdade. Ladda upp demigen. (sidan27)→Byt ut batterierna mot nya LR6 (storlek AA) alkaliska batterier. (sidan 27)
"HI dc In" visas i teckenfönstret.	→Använd bara AC-adaptern aller den bilbatterikabel som listedis i "Extra tillbehör". (sidan 35)→Koppla ur alla strömköllor och sätt sedan i batterierna eller anslut AC-adaptern ingen. (sidorna 11, 27)

(fortsattning)

Felsökning

Symptom	Orsak och/eller aktgarder
CD-skivan spelas inte uppeller "No disc" visais teckenfönstret;när en CD-skiva har sats i CD-spelaren.	→Knapparna är LABa. Skjut tillbaka HOLD-omkopplaren. (sidan 25)→CD-skivan är smutsig eller felaktig.→Kontrolera att CD-skivan har sats i med etiketten vänd uppåt.(sidan 11)→Det har bildats kondens i spelaren.Använd inte spelaren under nagra timmar sö att fukten hinner avdunsta.Stäng batterifackets lock ordentligt. (sidan 27)→Kontrolera att du har vänd batterierna rätt. (sidan 27)→Anslut AC-adaptern ordentligt tillett vagguttag. (sidan 11)→Tryck på ➔nagra sekunder after det att du har anslutit AC-adaptern.→CD-R/RW-skivan är tom.Nögot problem har uppstätt med kvaliteten på CD-R/RW-skivan, med inspelningsenheten ellers dess programvara.Filer i tvåller flera format finns inspelade på samma CD-R/RW-skiva. (sidan 7)
"HOLD" blinkar i teckenfönstret;när du trycker på en knapp och CD-skivan spelas inte upp.	→Knapparna är LABa. Skjut tillbaka HOLD-omkopplaren. (sidan 25)
Det går inte att justera volymen med VOL +/-knapparna på CD-spelaren.	→CD-spelaren är ansluten till en ljudutrustning. Justera volymen med den anslutna utrustingens volymkontroll. (sidan 26)
CD-spelaren pâbörjar inte uppladdningen.	→När CD-spelaren är stoppad trycker du på ■/CHARGE. (sid. 27)
Uppspelningen startar fränden punkt)där du stoppade.(resume - Återupptagen uppspelning)	→Funktionen für Återupptagen uppspelning (Resume) är aktiverad.Vill du starta upppselingen frän det Första spåret trycker du på ➔IIi stoppläget och häller den nedtryckt tills upppselingen av det Första spåret böjar. Du kan också öppna locket på CD-spelaren. Du kan även koppla ur alla strömköllor och sedan sätta i batteriernaEller ansluta AC-adapternigen. (sid. 11, 12, 27)
Ett frasande eller rasslande Ijud hörs från CD-skivan.	→Stäng batterifackets lock ordentligt. (sidan 27)
Symptom	Orsak och/eller Åtgärder
Under upspelning av en ATRAC CD- aller en MP3 CD-skiva roterar inte CD-skivan, men ljudet hörs som vanligt.	→CD-spelaren är konstruerad sä att den stannar ATRAC CD- och MP3 CD-skivorna under upspelningen. Det minskar ström Förbrukningen. Det är alltså inget fel på spelaren.
"NO FILE" visas i teckenfönstret after att du tryckt på ➔II, eller:när locket till CD-spelaren har stängts.	→Det finns inga ATRAC3plus/ATRAC3/MP3-filer på CD-skivan. →Du använden en CD-RW-skiva vars information har raderats. →CD-skivan är smutsig.
När du stänger locket till CD-spelaren börjar CD-skivan att rotera.	→CD-spelaren läser informationen på CD-skivan. Det är alltså inget fel.
LCD-teckenfönstret är svårt att se eller upddateras langsammare.	→Du använder CD-spelaren)där det är für varmt (über 40°C) eller)där det är for kallt (under 0°C). I rumstemperatur fungerar teckenfönstret som vanligt ingen.
” ”blinkar snabbt i teckenfönstret och du kan inte hitta början av spåret aller den önskade punkten i spåret.	→CD-spelaren har växlat till laget för upspelning av bokmärkesmärkta spår. Tryck flera gänger på PLAY MODE tills ” ”inteLongre visas i teckenfönstret.

Specificationer

System

Compact Disc digitalt ljudsystem

Laseriod

Material: GaAlAs

Väglängd: = 780nm

mm fran objektivlinsens yta på det optiska pickupblocket med 7 mm öppning.)

D-A konvertering

1-bits kvartsstyrd tidkontroll

Frekvensomfang

20 - 20 000 Hz +1 dB (uppmatt enl. JEITA

CP-307)

Utsignaler (vid 4,5 V inpänning)

Linjeutgang (Line) (stereo-minijack)

Utniva 0,7 V rms vid 47k

Rekommenderad belastning over 10k

Örsonnäckor (stereo-minijack)

Ca.5mW + Ca.5mW vid 16

(Ca. 1,5mW + Ca 1,5 mW vid 16 *

*For kunderi Europa

Strömfürbrukning

Områdeskoden for den modell du köpt finns uppe till vänster vid streckkoden på forpackningen.

• Sony NH-WM2AA uppladdningsbara batterier: 1,2 V likström (DC) · 2
  Tva LR6-batterier (storlek AA): 1,5 V DC·2
  A C-adapter (DC IN 4.5 V-kontakt):

Modellerna U, U2, CA, CA2, E92, MX2, TW2 och CA2/C: 120 V, 60 Hz

Modellerna CED, CED/4, CE7, CE7/C, EE,

EE1, E, E13 och E13/2: 220 - 230 V, 50/60 Hz

Modell CEK: 230V 50Hz

Modell AU2: 240 V, 50 Hz

Modellerna EU8, EU8/C, JE.W, E18, KR4

och EE8: 100 - 240 V, 50/60 Hz

Modell HK4: 230V 50Hz

Modell CNA: 220V 50Hz

Batterilivslängd\*1 (ca. timmar)

(När du använder CD-spelaren på att plant och stabilt underlag)

Uppspelningstiden varierar beroende på hur du anvander CD-spelaren.

När du använder två alkaliska LR6-batterier från Sony (SG) (tillverkade i Japan)

funktionen G-PROTECTION "1" "2"
Ljud-CD-skivor 55 50
ATRAC3plus-filer*2	95 95
MP3-filer*3	85 85

*1 Uppmatt värde gentemot standarden JEITA (Japan Electronics and Information Technology Industries Association)

*2 Inspelad med 48 kbps aller 64 kbps

*3 Inspelad med 128 kbps

Drifttemperatur

5^ - 35^

Dimensioner (b/h/d) (exclusive utstickende delar och kontroller)

Ca. 136,0· 28,7· 136,0mm

Vikt (utan tillbehör)

Ca. 199g

Amerikanska patent och patent i andra licensor ar licensierade fran Dolby Laboratories.

Ratt till andringar av design och specifikationer forbehalles.

Extra tillbehör

AC-adapter AC-E45HG

Aktiva högtalare SRS-Z1

Bilbatterikabel DCC-E345

Bilbatterikabel med DCC-E34CP

bilanslutningsset

Bilanslutningsset CPA-9C

Upladdningsbart batteri NH-WM2AA

Örnsnäckor (utom für kunder i Frankrike)

MDR-E931LP

MDR-EX71SL

MDR-Q55SL

Örnsnäckor (für kunder i Frankrike)

MDR-E808LP

Det kan hända att din Återförsäljare inte for alla dessa tillbehör. Återförsäljaren kan ger information om vilka tillbehör som finns tillgangliga i ditt land.

http://www.sony.net/
