BRUKSANVISNING CC2 77 T86S CANDY

1. Skär försiktigt runt förpackningens botten

och uppåt i ett hörn.

2. Ta bort plastpåsen och lyft upp torktumlaren

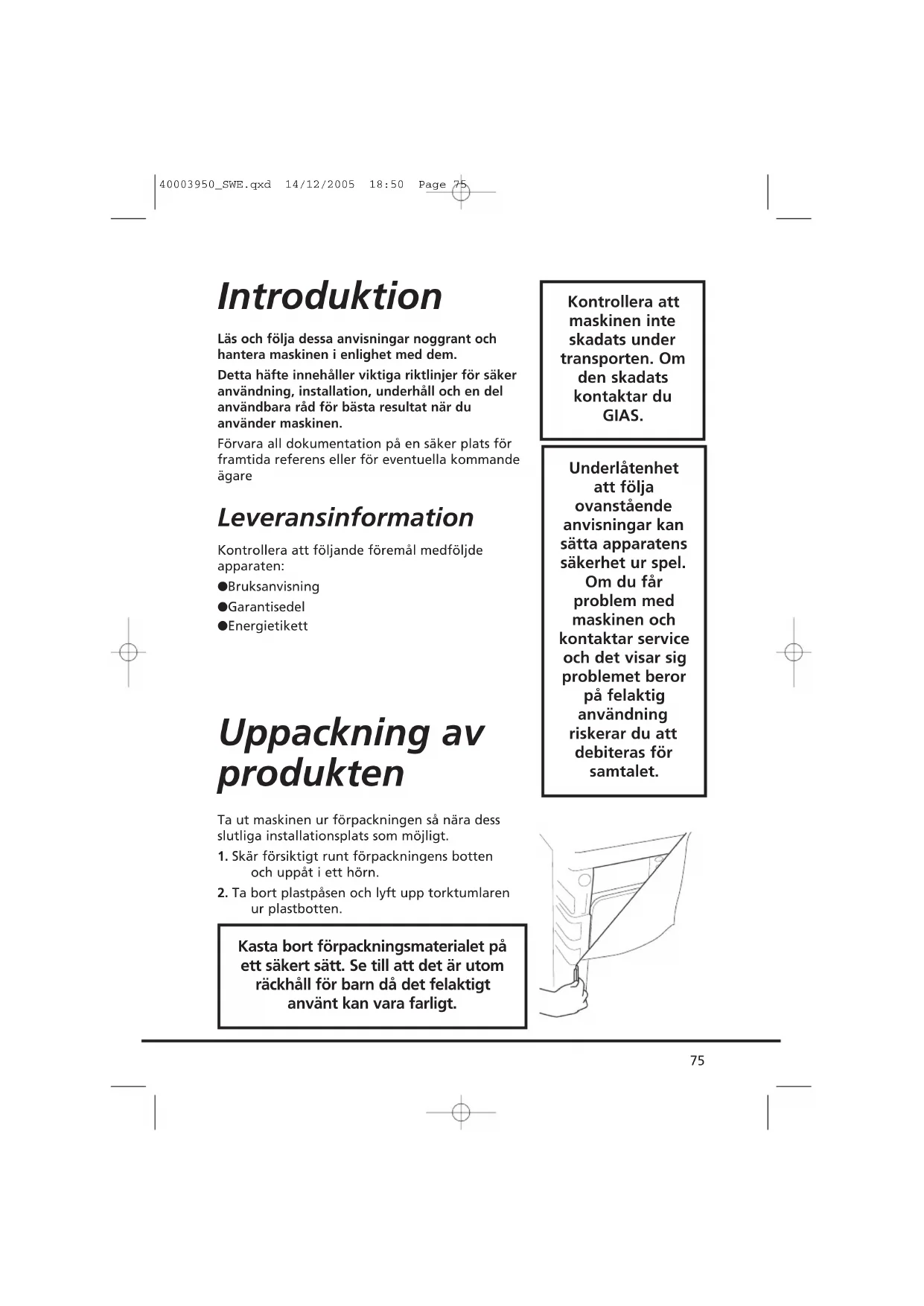

Introduktion Kontrollera att maskinen inte skadats under transporten. Om den skadats kontaktar du GIAS. Underlåtenhet att följa ovanstående anvisningar kan sätta apparatens säkerhet ur spel. Om du får problem med maskinen och kontaktar service och det visar sig problemet beror på felaktig användning riskerar du att debiteras för samtalet. Uppackning av produkten Kasta bort förpackningsmaterialet på ett säkert sätt. Se till att det är utom räckhåll för barn då det felaktigt använt kan vara farligt. 40003950_SWE.qxd 14/12/2005 18:50 Page 7576 Säkerhetsinformation Installation ● Kontrollera att produkten inte har några synliga skador föra användning. Om den är skadad bör du inte använda den. Kontakta GIAS-service. ● Använd inga adaptrar, förgreningsdosor och/eller förlängningar. ● Maskinen får inte installeras i bad- eller duschrum. ● Placera aldrig torktumlaren så att den är i kontakt med t.ex. gardiner och se till att föremål inte kan falla ner eller samlas bakom maskinen. Användning ● VARNING! Felaktig användning av en torktumlare kan orsaka brand. ● Maskinen är bara avsedd för användning i hemmet, dvs. för torkning av hushållstextilier och vanliga plagg. ● Maskinen får endast användas för avsett ändamål så som beskrivs i bruksanvisningen. Kontrollera att du förstår anvisningarna för installation och användning helt innan du börjar använda apparaten. ● Rör aldrig apparaten med våta eller fuktiga händer och fötter. ● Luta dig aldrig mot luckan när du fyller på maskinen och lyft eller flytta aldrig maskinen i luckan. ● Låt aldrig barn leka med maskinen eller dess kontroller. ● VARNING! Använd inte produkten om luddfiltret inte sitter på plats eller om det är skadat. Luddet kan antändas. ● VARNING! Där symbolen för varm yta sitter kan temperaturen under användning överstiga 60° C. ● Dra ut kontakten ur eluttaget. Dra alltid ut kontakten innan maskinen rengörs. ● Avbryt användningen av maskinen om den visar sig vara felaktig. ● Ludd får inte ansamlas på golvet runt maskinen. ● Trummans insida kan vara mycket varm. Låt alltid torktumlaren avsluta avkylningsperioden innan tvätten tas ut. Tvätten ● VARNING! Torktumla inte material som behandlats med kemtvättvätskor. ● VARNING! Skumgummimaterial kan, under vissa förhållanden, självantända när de hettas upp. Skumplast, skumgummi och gummiliknande material passar inte för torktumling. Artiklar tillverkade av dessa material FÅR INTE placeras i torktumlaren. ● Se alltid tvättråden för information om lämplighet för torktumling. ● Plagg måste centrifugeras eller vridas ur noga innan de placeras i torktumlaren. Plagg som är droppvåta får INTE placeras i tumlaren. ● Cigarettändare och tändstickor får inte lämnas kvar i fickor och eldfarliga 40003950_SWE.qxd 14/12/2005 18:50 Page 7677 vätskor får ALDRIG användas i närheten av maskinen. ● Glasfibergardiner får INTE placeras i maskinen. Hudirritation kan uppstå om plagg förorenas med glasfibrerna. ● Plagg som behandlats eller förorenats med lättantändliga sprayer eller vätskor som bensin, matolja eller aerosolsprayer FÅR INTE placeras i maskinen Miljöhänseenden ● Allt använt förpackningsmaterial är miljövänligt och återvinningsbart. Försök kasta bort förpackningsmaterialet på ett miljövänligt sätt. Din kommun kan ge dig mer information om tillgängliga möjligheter. ● Av säkerhetsskäl måste du när du kastar bort en gammal torktumlare koppla bort nätsladden från eluttaget, klippa av nätsladden och förstöra den tillsammans med kontakten. För att förhindra att barn råkar stänga in sig i maskinen bör du bryta av gångjärnen och förstöra lucklåset. GIAS-service ● För att garantera en fortsatt säker och effektiv funktion av denna maskin rekommenderar vi att service och reparationer endast utförs av en servicetekniker som GIAS auktoriserat. Europeisk direktiv 2002/96/EC Den här enheten är märkt enligt det europeiska direktivet 2002/96/EC om återvinning av elutrustning (Waste Electrical and Electronic Equipment, WEEE). Genom att lämna produkten till återvinning kan du förhindra potentiella skador för människor och miljö, som i annat fall kan uppstå genom felaktig hantering. Symbolen på produkten anger att produkten inte får behandlas som hushållsavfall. I stället bör den lämnas till ett uppsamlingsställe för återvinning av elektrisk och elektronisk utrustning. Följ de lokala förordningarna för avfallshantering. Du kan få mer detaljerad information om hantering och återvinning av produkten hos kommunen, på återvinningsanläggningen eller på produktens inköpsställe. Om apparaten inte fungerar på rätt sätt eller går sönder måste du genast stänga av den och koppla bort den från eluttaget. Kontakta GIAS Service och rådgör. 40003950_SWE.qxd 14/12/2005 18:51 Page 77Elanslutningskrav Torktumlaren är avsedd för 230V, 50 Hz en fas. Kontrollera att elkretsen är säkrad till minst 16 A. Elektricitet kan utgöra en stor risk. Maskinen måste jordas. Eluttaget och apparatkontakten måste vara av samma typ. Använd inte förgreningsdosor och/eller förlängningssladdar. Stickproppen måste sitta tillgängligt så att den kan dras ut sedan maskinen installerats. Trådarna i huvudledningen är färgade enligt följande kod: Blå NEUTRAL Brun STRÖM Grön och gul JORD CE Apparaten uppfyller kraven för European Directive 89/336/EEC, 73/23/EEC och senare ändringar. Justera fötterna När maskinen är på plats bör du justera fötterna så att maskinen hamnar i våg. Justera de fyra fötterna så att maskinen står stadigt och i våg.

Om du får problem med maskinen och kontaktar service och det visar sig problemet beror på felaktig installation riskerar du att debiteras för samtalet. Om apparatens nätsladd är skadad måste den bytas ut mot en specialsladd som BARA kan erhållas som reservdel från GIAS. Den måste installeras av en för ändamålet utbildad person. Installation Koppla inte in maskinen eller slå på den förrän den har installerats korrekt. För din egen säkerhet måste torktumlaren installeras på rätt sätt. Vid eventuella tveksamheter angående installationen bör GIAS- service kontaktas för rådgivning. 40003950_SWE.qxd 14/12/2005 18:51 Page 78Tillräcklig ventilation måste tillhandahållas i det rum där torktumlaren står för att förhindra att förbränningsgaser från apparater som förbränner andra bränslen eller öppna eldar dras in i rummet när torktumlaren används. ● Utsläppsluften får inte ledas in i samma kanal som används för evakuering av förbränningsgaser från apparater som förbränner gas eller andra bränslen. ● Kontrollera regelbundet att luftflödet genom torktumlaren inte begränsats. ● Kontrollera luddfiltret efter användning och rensa det vid behov. ● Intag och utsläpp för luft måste hållas fria från hinder. För att garantera tillräcklig ventilation får utrymmet mellan maskinens botten och golvet inte täppas till. Det bör finnas ett mellanrum om minst 12 mm mellan maskinen och hindrande föremål ● Förhindra att föremål faller ner eller samlas bakom torktumlaren eftersom de kan täppa till luftintag och luftutsläpp. ● Installera ALDRIG torktumlaren mot ett draperi.

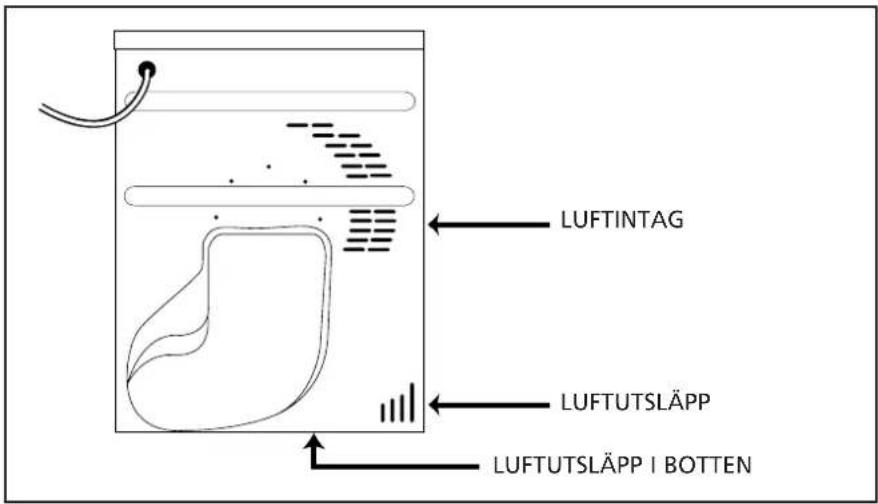

LUFTINTAG 40003950_SWE.qxd 14/12/2005 18:51 Page 79Innan torktumlaren används första gången: ● Läs denna instruktionsbok noga. ● Ta ut allt som packats inuti trumman. ● Torka trummans insida och luckan med en fuktig duk för att avlägsna eventuellt damm som kan ha samlats under transporten. Förbereda plagg Se till att tvätten som ska torkas är lämplig för torktumling, vilket anges av tvättmärkningen i varje plagg. Kontrollera att alla knäppen är stängda och alla fickor tomma. Vänd plaggen ut och in. Lägg plaggen löst i trumman så att de inte trasslar ihop sig. Maximal torkvikt ● Bomull max. 7 kg ● Syntet max. 3,5 kg

Förbereda lasten Överfyll inte trumman. Stora föremål kan när de blöts ned överskrida den högsta tillåtna belastningen (t.ex. sovsäckar och duntäcken). 40003950_SWE.qxd 14/12/2005 18:51 Page 80Sortera lasten enligt följande: ● Enligt tvättmärkning Dessa kan påträffas på kragen eller innersömmen: Kan torkas i torktumlare. Torktumlas vid hög temperatur. Torktumlas endast vid låg temperatur. Torktumlas ej. Om föremålet inte har någon tvättmärkning måste du förutsätta att det inte är lämpligt att torktumla det. ● Enligt mängd och tjocklek När lasten är större än tumlarens kapacitet sorteras plagg enligt tjocklek (man skiljer t.ex. på handdukar och tunna underkläder). ● Enligt textiltyp Bomull/linne: Handdukar, bomullsjersey, lakan och dukar. Syntet: Blusar, skjortor, overaller osv. av polyester eller polyamid, liksom bomull/syntetblandningar. ● Enligt torrhetsgrad Sortera i: stryktorrt, skåptorrt, etc. För känsliga artiklar trycker du på - knappen för att välja låga torktemperaturer.

40003950_SWE.qxd 14/12/2005 18:51 Page 8182 Torktumlas ej: Ylle, siden, ömtåliga material, nylonstrumpor, ömtåliga broderier, tyger med metalldekorationer, plagg kantade med PVC eller läder, gymnastikskor, skrymmande föremål som sovsäckar etc. Energibesparing Placera endast plagg som vridits ur noga eller centrifugerats i torktumlaren. Ju torrare tvätt desto kortare torktid vilket sparar energi. ALLTID ● Försök torka maximal tvättvikt, vilket sparar tid och energi. ● Kontrollera att filtret är rent före varje torkomgång. ALDRIG ● Överskrid aldrig maximal vikt, det slösar med tid och energi. ● Lägg aldrig droppvåta plagg i torktumlaren, eftersom det kan skada maskinen. Torkguide Tabellen visar ungefärlig torktid, beroende på textiltyp och plaggens fuktighet. Torkningsråd VIKTIGT: Torktumla inte plagg som behandlats med kemtvättvätska eller gummikläder (brand- eller explosionsrisk). Under de sista 15 minuterna tumlas alltid lasten i kalluft. Tyg BOMULLSYNTETAKRYL VÄRME INSTÄLLNING HÖG LÅG LÅG INDIKATOR LAMPA

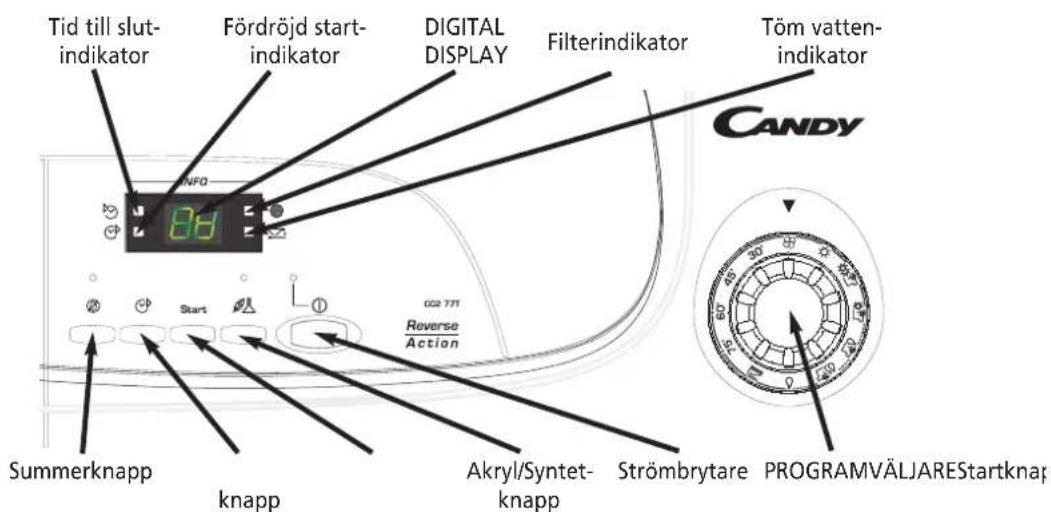

MEDELSTOR LAST 70-80 min70-80 min50-65 min LÄTT LAST 50-65 min40-55 min30-40 min 40003950_SWE.qxd 14/12/2005 18:51 Page 8283 Kontrollpanel och indikatorlampor Programväljare – Välj önskat program Strömbrytaren och indikatorlampa – Tryck på knappen för att starta maskinen, indikatorlampan tänds. Displayen visar det valda programmet (se Programguide) Akryl/syntet-knapp – Tryck på den här knappen om du vill sänka värmenivån för känsliga föremål. När du tryckt på knappen tänds indikatorn ovanför knappen. Om du vill ändra värmeinställningen måste du först återställa programmet. Låg värme – indikatorlampan LYSER Hög värme – indikatorlampan ÄR SLÄCKT Start-knapp – Tryck på Start för att inleda det valda torkprogrammet. Håll knappen intryckt i 5 sekunder om du vill avbryta/återställa programmet Fördröjd start-knapp – Med den här knappen du fördröja starten av torkcykeln (mer information finns på sidan 88). Summerknapp – Under normal drift är summern aktiverad. Om du vill stänga av summern trycker du på knappen tills indikatorn tänds Töm vatten-indikator – Tänds när vattenbehållaren är full FILTER-indikator – Tänds när filtret behöver rengöras. Tid till slut-indikator – Tänds när programmet startar Startfördröjningsindikator – Blinkar när programmet startar. Digital display – Det valda programmet, startfördröjningen och tid till slut visas med två siffror i displayen. Kontroller och indikatorer Akryl/Syntet- knapp Strömbrytare Summerknapp Filterindikator Töm vatten- indikator PROGRAMVÄLJAREStartknappFördröjd start- knapp Tid till slut- indikator DIGITAL DISPLAY Fördröjd start- indikator 40003950_SWE.qxd 14/12/2005 18:51 Page 8384 Öppna dörren Dra i handtaget för att öppna luckan. Om du vill starta om torktumlaren stänger du luckan och trycker på Start. Filter VIKTIGT: Upprätthåll tumlarens effektivitet genom att kontrollera att luddfiltret är rent före varje torkomgång.

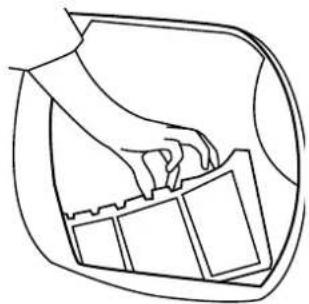

1. Dra filtret uppåt.

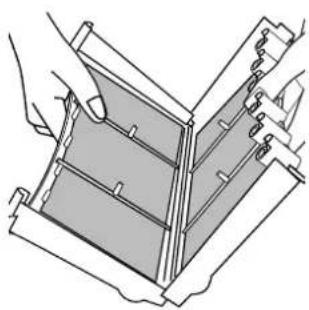

2. Öppna filtret så som visas.

3. Ta försiktigt bort ludd med en mjuk borste

eller med fingrarna.

4. Snäpp ihop filtret igen och skjut in det på

plats. Filterindikator tänds när filtret behöver rensas. Om tvätten inte blir torr bör man kontrollera om filtret är tilltäppt. Lucka och filter VARNING! När torktumlaren är i bruk kan trumman och luckan bli MYCKET VARMA. 40003950_SWE.qxd 14/12/2005 18:51 Page 8485 Vattnet som avlägsnas från tvätten under torkningen samlas upp i en behållare i torktumlarens underdel. När behållaren är full tänds -indikatorn på kontrollpanelen, och då MÅSTE behållaren tömmas. Vi rekommenderar däremot att behållaren töms efter varje torkomgång. OBS: De första gångerna maskinen används samlas inte så mycket vatten i behållaren eftersom den interna behållaren fylls först. Ta bort behållaren

1. Dra försiktigt ut behållaren helt. Lyft

behållaren med båda händerna. När den är full väger vattenbehållaren ca 4 kg.

2. Öppna locket på behållarens översida och

töm ut vattnet. Sätt tillbaka locket och skjut in behållaren i läge. SKJUT IN DEN ORDENTLIGT. OBS: Om du har möjlighet till dränering i närheten av torktumlaren kan du använda utloppssatsen och på så sätt erhålla en permanent dränering av det vatten som ansamlas av torktumlaren. Då behöver du inte tömma vattenbehållaren längre. All information för montering av denna sats finns i kuvertet som medföljer satsen. Vattenbehållare 40003950_SWE.qxd 14/12/2005 18:51 Page 85Viktigt: Slå alltid av strömmen och dra ut kontakten ur uttaget innan kondensorn rengörs. Bevara torktumlarens effektivitet genom att regelbundet kontrollera att kondensorn är ren. Ta bort kondensorn

1. Dra försiktigt i sparkplåtens nederdel så att

den lossnar från torktumlaren. Överdelen kan då hakas av så att plåten kan tas bort helt.

2. Vrid de två låsspärrarna moturs och dra

sedan ut kondensorn.

3. Dra ut kondensorenheten.

4. Avlägsna försiktigt eventuellt damm eller

ludd med en duk och rengör enheten genom att hålla den under en rinnande kran och vända den så att vattnet rinner mellan plattorna och tar bort damm och ludd.

5. Sätt tillbaka kondensorn åt rätt håll (se

pilen) och tryck den på plats. Lås de två spakarna genom att vrida dem medurs.

6. Sätt tillbaka sparkplåten.

Kondensor 40003950_SWE.qxd 14/12/2005 18:51 Page 8687 Obs: Sensorn känner inte alltid av en liten last. För små laster, separata plagg eller halvtorra textilier med låg fukthalt bör tidsinställda program användas. Ställ in programmet mellan 30 och 75 minuter beroende på lastens storlek och den torrhet som krävs, samt välj hög eller låg värme beroende på textiltyp. Om givaren inte känner av föremålet körs torktumlaren bara i 10 minuter innan den övergår till avsvalning. Om lasten är för stor eller för blöt att torktumlas, går maskinen automatiskt över till avsvalningsläge efter 180 minuter. Välja program Denna Sensor Dry-maskin har många torkningsalternativ för alla förhållanden. I tabellen nedan visa de olika programmen och deras funktioner. Program Absolut torrt Extratorrt Skåptorrt Stryktorrt Medeltorrt Fuktigt Snabbstrykning 75' 60' 45' 30' Lufta Beskrivning Välj önskad torkningsgrad. Du kan välja mellan Absolut torrt för badhanddukar och badrockar, till Skåptorrt för föremål som ska förvaras utan strykning till programmen som lämnar tvätten något fuktig, lämpliga för strykning. Snabbstrykningsprogrammet har en bevarande och skrynkeldämpande effekt. Torktumlaren värmer lasten i 9 minuter följt av 3 minuters avsvalning och är särskilt bra för plagg som fått ligga ett tag innan de stryks, t.ex. i en tvättkorg. Plagg kan också ha blivit styva när de torkats utomhus på en lina eller inomhus på element. Snabbstrykningsprocessen löser upp veck i tyget och gör strykningen snabbare och lättare. 75 minuters torkning 60 minuters torkning 45 minuters torkning 30 minuters torkning Tumling av tvätten i kall luft 40003950_SWE.qxd 14/12/2005 18:51 Page 8788

1. Öppna luckan och lasta trumman med tvätt. Se till att plaggen inte

hindrar luckans stängning.

2. Stäng luckan försiktigt tills du hör den ‘klicka’ igen.

3. Tryck på för att sätta på torktumlaren. Indikatorn tänds och

programnumret visas.

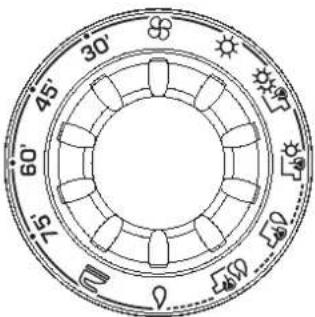

4. Vrid programväljaren till önskat torkprogram (se Programguide).

5. Vid torkning av syntet-, akryl- eller ömtåliga plagg trycker du på -

knappen för att minska värmenivån. Lampan ovanför knappen tänds när maskinen körs i lågvärmeläge. Om du vill inaktivera detta läge måste du återställa maskinen.

6. Tryck på Start-knappen. Torktumlaren startas automatiskt och

startfördröjningsindikatorn lyser med fast sken. Tiden som återstår tills programmet tar slut visas i displayen.

7. I displayen visas hur lång tid av torkförloppet som återstår och

startfördröjningsindikatorn lyser med fast sken.

8. Om du öppnar luckan under programmet för att kontrollera tvätten

måste du trycka på Start för att återuppta torkningen när luckan har stängts.

9. När 15'-indikatorn tänds går maskinen över i avsvalningsfasen och

kläderna tumlas i kall luft så att lasten kyls ned.

10. När programmet är klart visar displayen 0'min. och summern ljuder i 10

sekunder. Avbryta och återställa programmet Om du vill avbryta ett program håller du Start-knappen intryckt i 5 sekunder. Maskinen indikerar att den har återställts genom att startfördröjningsindikatorn blinkar. Det går att ändra programmet inom 10 minuter genom att avbryta och återställa. Startfördröjningsfunktion Med hjälp av funktionen för fördröjd start kan du fördröja torkcykelns start med upp till 23 timmar. När du väljer funktionen visar displayen en fördröjning om 1 timme. För varje gång du sedan trycker på knappen ökas fördröjningen med 1 timme till högst 23 timmar. När du vill starta programmet trycker du på Start så anger displayen det antal timmar som återstår på tidsfördröjningen. Torkcykeln kommer sedan att vara Funktion 40003950_SWE.qxd 14/12/2005 18:51 Page 8889 klar när tiden går ut. Obs: Om du inte trycker på Start inom 5 sekunder avbryts funktionen för startfördröjning automatiskt. Rengöra torktumlaren ● Rengör filtret och töm vattenbehållaren efter varje torkomgång. ● Rengör kondensorn regelbundet. ● Efter varje användning bör man torka av trummans insida och lämna luckan öppen ett tag för att låta luftcirkulationen torka den. ● Torka maskinens utsida och luckan med en mjuk duk. ● Använd ALDRIG svampar eller rengöringsmedel med slipverkan. ● För att förhindra att luckan fastnar och luddansamlingar bör du regelbundet rengöra den inre luckan och packningen med en fuktig trasa. Tekniska specifikationer Trummans kapacitet 115 liter Maximal last 7 kg Höjd 85 cm Bredd 60 cm Djup 60 cm Energiklass C VIKTIGT Slå alltid av strömmen och dra ut kontakten innan maskinen rengörs. För elektriska data, se etiketten på framsidan av torktumlaren (öppna luckan). Rengöring och regelbundet underhåll VARNING! Trumman, luckan och lasten kan vara mycket varma. 40003950_SWE.qxd 14/12/2005 18:51 Page 8990 Vad kan vara orsaken till... Problem som du kan åtgärda själv Innan du ringer till GIAS Service bör du gå igenom följande checklista. Om maskinen visar sig fungera eller ha installerats eller använts på fel sätt kommer du att debiteras för samtalet. Om problemet kvarstår efter att du utfört de rekommenderade kontrollerna kan du kontakta GIAS Service, de kan ev. hjälpa dig över telefon. Torktiden är för lång/plaggen är inte tillräckligt torra… ● Har du valt rätt torktid/program? ● Var plaggen för våta? Var plaggen ordentligt urvridna eller centrifugerade? ● Behöver filtret rensas? ● Behöver kondensorn rengöras? ● Är tumlaren överlastad? ● Är luftintag, luftutsläpp och torktumlarens underdel fria från hinder? ● Har ställts in under en tidigare torkomgång? Torktumlaren startar inte… ● Har torktumlaren kopplats till ett fungerande eluttag? Kontrollera med en annan apparat som t.ex. en bordslampa. ● Är stickproppen korrekt ansluten till eluttaget? ● Är det strömavbrott? ● Har säkringen gått? ● Är luckan helt stängd? ● Är torktumlaren påslagen, både vid eluttaget och maskinen? ● Har torktid eller program ställts in? ● Har maskinen satts på igen sedan luckan öppnats? ● Har toktumlaren slutat fungera eftersom vattentråget är fullt och behöver tömmas? Torktumlaren för oväsen… ● Stäng av torktumlaren och kontakta GIAS Service och be om råd. Filterindikatorn lyser… ● Behöver filtret rensas? ● Behöver kondensorn rengöras? Töm vatten-indikatorn lyser… ● Behöver vattenbehållaren tömmas? Felsökning 40003950_SWE.qxd 14/12/2005 18:51 Page 90Kvarstår problemen med torktumlaren efter de rekommenderade kontrollerna bör du kontakta GIAS-service. De kan hjälpa dig per telefon eller boka in ett besök av en tekniker enligt bestämmelser i garantin. En avgift kan emellertid tas ut om något av följande gäller din maskin: ● Befinns vara funktionsduglig. ● Inte har installerats i enlighet med instruktionerna. ● Har använts på ett oriktigt sätt. Reservdelar Använd alltid originalreservdelar som kan beställas direkt från GIAS Service. GIAS-service För service och reparation, kontakta din lokale GIAS Service-tekniker. Tillverkaren avskriver sig allt ansvar för tryckfel i detta häfte. Tillverkaren förbehåller sig även rätten att göra nödvändiga ändringar av sina produkter utan att deras huvudsakliga egenskaper förändras.
