Produkttyp	Aktiv subwoofer
Märke	Canton
Modell	SUB 601
Mått (B x H x D)	Cirka 300 x 400 x 350 mm
Vikt	Cirka 12 kg
Strömförsörjning	Nätspänning 230 V / 50 Hz
Strömförbrukning	150 W (max)
Uteffekt	100 W RMS
Frekvensomfång	25 - 200 Hz
Ingångar	Lågnivåingång (Cinch), högnivåingång (högtalarterminal)
Utgångar	Lågnivåutgång (Cinch), högnivåutgång (högtalarterminal) beroende på modul
Inställningar	Volym, fas (0/180°), lågpassfilter, rumskompensation (Normal/Wide/Narrow)
Förstärkningsläge	Auto (standby) eller Permanent på
Fjärrkontroll	Ja, med knapparna Setup, Phase, Power/Auto
Inkörning	15 till 20 timmar vid måttlig volym
Underhåll och rengöring	Rengör med en mjuk, torr trasa. Undvik fukt och lösningsmedel.
Garanti	2 år för aktiv elektronik, 5 år för passiva högtalare
Medföljande tillbehör	Strömkabel, absorberare/antiglidspetsar, fjärrkontroll (beroende på version)
Reparationsmöjlighet	Reservdelar tillgängliga på begäran hos auktoriserad återförsäljare

Vanliga frågor - SUB 601 CANTON

Var ska subwoofern placeras i rummet?

Helst mellan de två främre högtalarna, men den kan placeras var som helst i rummet. Undvik hörn för att begränsa resonanser.

Hur ansluter jag subwoofern till en förstärkare?

Använd en lågnivåanslutning (Cinch-kabel) om din förstärkare har en subwooferutgång eller högnivåanslutning (högtalarkabel) om du använder högtalarterminalerna. Anslut aldrig båda samtidigt.

Vad gör jag om subwoofern inte slås på?

Kontrollera strömkabeln, strömbrytaren, förstärkarinställningarna (läge 'Small' eller 'Active Sub = On') och volymen. Om inget fungerar, låt en specialist byta säkringen.

Varför brummar subwoofern?

Det kan bero på en för lång eller oskärmad signalkabel, en jordslinga (använd en gemensam grenkontakt) eller en störkälla (kylskåp). Försök flytta kablarna eller lägg till ett nätfilter.

Hur ställer jag in rumskompensationen?

Använd omkopplaren på subwoofern: Normal för ett medelstort rum, Wide för ett stort rum, Narrow för ett litet rum. Inställningen 'Boost' förstärker basen vid låg volym.

Fjärrkontrollen fungerar inte, vad gör jag?

Byt batterier. Om problemet kvarstår, stäng av subwoofern i 30 sekunder, slå på den igen och tryck sedan i tur och ordning på knapparna '- Phase', '+ Phase' och 'Power/Auto' på fjärrkontrollen för att synkronisera om.

Vilken inkörningsfas rekommenderas?

Låt subwoofern fungera vid måttlig volym i 15 till 20 timmar med olika typer av musik för att uppnå optimal akustisk prestanda.

Kan jag använda subwoofern med en stereoförstärkare utan subwooferutgång?

Ja, använd högnivåingången (högtalarterminal) genom att ansluta förstärkarens högtalarutgångar till subwooferns ingångar. Observera polariteten: röd (+) till röd, svart (-) till svart.

Hur rengör och underhåller jag subwoofern?

Använd en mjuk, torr trasa. Undvik fukt, kemikalier och vibrationer. Förvara skyddat från värme och fukt.

Vad är garantin för Canton SUB 601?

Canton ger 2 års garanti på aktiva komponenter (förstärkning) och 5 år på passiva högtalare, från inköpsdatum för första ägaren. Spara originalförpackningen.

BRUKSANVISNING SUB 601 CANTON

SWE Välkommen till pure music-världen

Vi glädjer oss àt att du har bestamt dig for Högtalare fran tillverkaren Canton. De forenar högvardiga componenter med var质量管理 som du måste beakta for alt de skag die fullland klängglädje. Dessa anvisinngar hitter du ienna braksanvisning.

Vi önskar mycket nõje vid lyssnandet!

Montering och uppstallning.. Sida 22

Canton subwoofermodulier Sida 23

Anslutnng Sida 27

Betjaning Sida 28

Inkörning Sida 33

Felsökning Sida 34

Garanti Sida 47

NED Inhoud

Anvandaren ansvarar for att hoga talaren stalls up och ansluts korrekt. Canton overtar ingel ansvar for skador erler olyck or som orasaks av osakkunnig upstallning erer anslutng.

Observera sakerhetsanvisingama nar du valje ratt plats for din subwoofer och nar det galler rengorch och betanjing av den!

SWE Montering och uppställning

Om du ställer upp din subwoofer på ett hart underlag sca du montera medfoljande sjalvhaftande absorbers erll spikes for att skapa avstand fran underlaget (endast for subwooers med gängade borhal). På sā satt undvikera du vibrationer.

Cantons subwoofoers 已 utrustade med olica forstarkarmodulier. Kontrolera med hjalp av bilderna vilken modul som ar inbyggd i din subwoofer.

ESP Modulos de subwoofer

Canton

Se till att alla elektriska komponenter ar bortkopplade innan anslutning sker! Beroende på vilken typ av forstarkare eller mottagare du har och hur den ar utrustad finns det olika möljigheter att aktivera aktivsubwoofern fran Canton.

Anslutningsmolligheter for subwoofermodulerna S, M och L:

1. Forstarkare eller AV-mottagare med "Pre-Out" aller speciell stereo-subwoofer-utgang (LFE): Inkoppling via Low Level Input (bild 1)
   Kabel: vanlig cinchkabel
2. Förstkäre aller AV-mottagare med mono-subwooferutgang: Inkoppling via Mono Low Level Input (bild Kabel: vanlig cinchkabel
3. Forstarkare erer AV-mottagare utan speciell subwoo- ferutgang: Inkoppling till forstarkarens hogtalarutgangar via High Level Input (bild 3) Kabel: vanlig hogtalarkabel

Beakta polariteten: rod = plus, sstart = minus
Observera! Ingangarna Low Level Input och High Level Input fär inte användas samtidigt.

Anslutningsmöljigheter for subwoofermodulerna M och L:

4 a. Subwoofoers fran Canton med extra "High Level Output". Utag t ex for anslutning av en andra subwoofer.(bild a)
Kabel: vanlig hegtalarkabel
4 b. Subwoofoers fran Canton med extra "Low Level Output". Utag ex for anslutning av en andra subwoofer.(bild a b)
Kabel: vanilg cinchkabel
Observera! Forvaxla inte vänster och höger sida!

Amplifier-lage for val mellan tva driftsatt Subwoofermodulerna S,M och L:

• "Amplifier Mode" pa "AUTO": Subwoofer slas automatiskt pa när en musiksignal skickas. Slutar musiken overgar subwoofern automatiskt till standby-läge after 5 till 15 minuter.
  "Amplifier Mode" pa "ON": Subwoofer ar alltid pascal.

Room Compensation - Installngar vid den forsta installationen (modulerna M och L)

Välj det reglageläge som ger den bösta tonatergivningen fort optimalt anpassa subwoofern till rumms akustiska eigenskaper. Följande grundregel gäller: Installling "Normal" for normal stora rum, installling "Wide" for stora rum, installling "Narrow" for sma rum. (Modul M-R/L-R) Installling "Boost" for en fullare musikupplevelle vid lag och medelhög volym.

Fiarrkontroll

Häll knappen "Setup" intryckt 2 sek für att aktivera Setup-laget. Genom att trycka pa knappen "Setup" en gang till ätergär fjärkrkontrolten till normalåget. Sistinstall Setup sparas nar subwoofern stängs av.

NED Bediening

Amplifier-modus om:tussen twee modi te kiezen.Subwoofermodules S_rM en L:

Inkörningfas fram till dess att de maximala klangegen skapernakommen till sin ratt: 15-20 upspelningstimmar.

Lyssna pa normal volym underenna tid Undvik extrem hoga ljdnivae
Lyssna till olika typar av musik

NED Inspelen

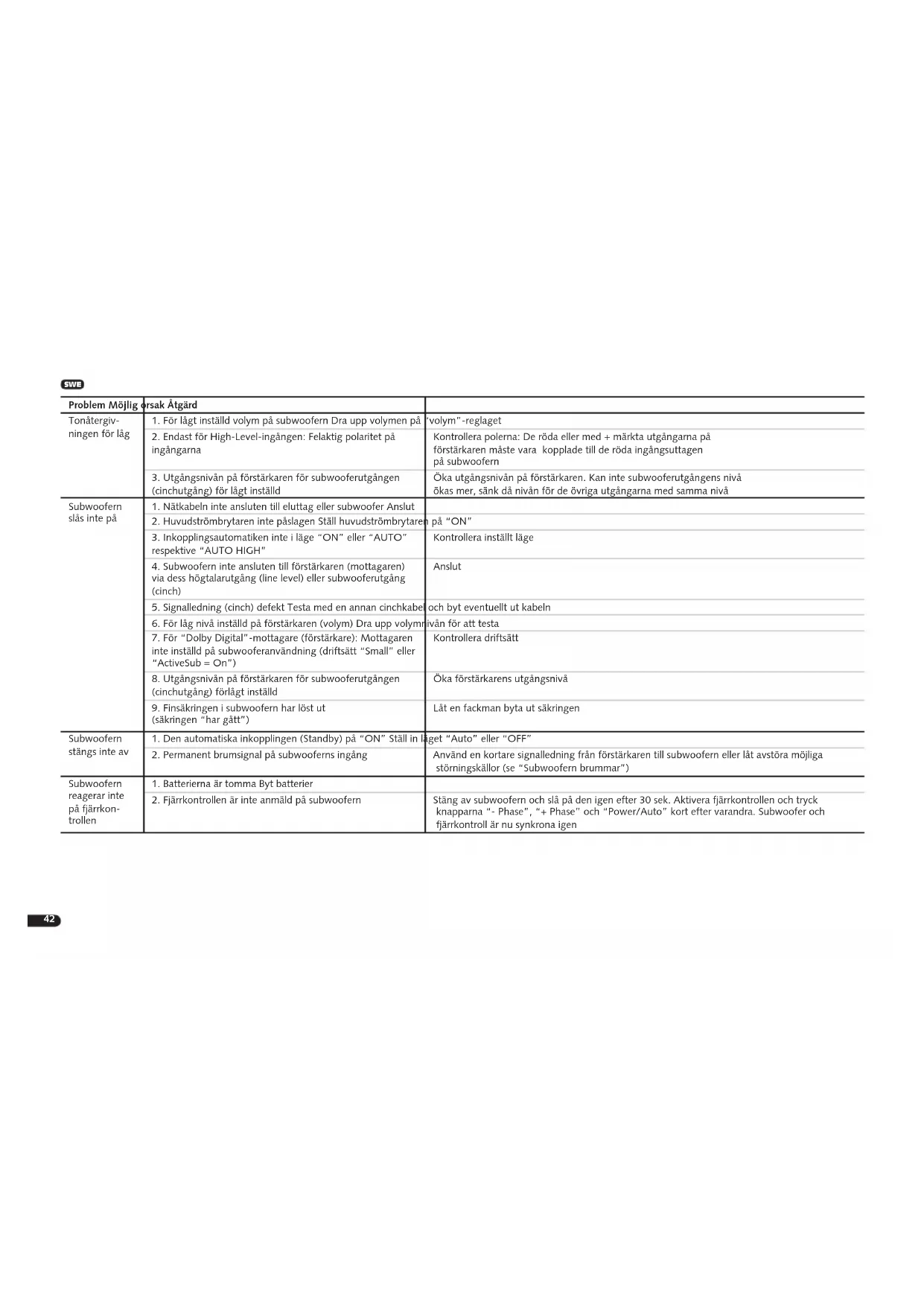

Problem Möjligorsak Åtgård
Tonärgivenfor lag	1. För ligt installd volym på subwoofern Dra upp volymen på' 'volym"-reglaget
	2. Endast for High-Level-ingängen: Felaktig polaritet på ingängarna
	3. Utgangsnivän på förstärkaren for subwooferutgängen (cinchulgäng) for ligt installd
Subwoofernsås inte på	1. Nätkabeln inte ansluten till eluttag eller subwoofer Anslut
	2. Huvudströmbrylaren inte pâslagen Ställ huvudströmbrylaren på "ON"
	3. Inkopplingsautomatiken inte i lage "ON" eller "AUTO" respektive "AUTO HIGH"
	4. Subwoofern inte ansluten till förstärkaren (mottagaren) via dess högtalarutgäng (line level) eller subwooferutgäng (cinch)
	5. Signalledning (cinch) defekt Testa med en annan cinchkabel och byt eventuellt ut kabeln
	6. För ligt nival installånPå förstärkaren (volym) Dra upp volymi iv'anFor att testa
	7. För "Dolby Digital"-mottagare (förstärkare): Mottagaren inte installd på subwooferanvändning (driftsätt "Small" erer "ActiveSub = On")
	8. Utgangsnivän på förstärkaren for subwooferutgängen (cinchulgäng) fålågt installd
	9. Finsäkringen i subwoofern har lost ut (säkringen "har gätt")
Subwoofernstågs inte av	1. Den automatiska inkopplingen (Standby) på "ON" Ställ in laget "Auto" eller "OFF"
	2. Permanent brumsignal på subwooferns ingängAnvänd en kortare signalledning frän förstärkaren till subwoofern eriler lät avstöra möjiga störningsköllor (se "Subwoofern brummär")
Subwooferneagerar inte på fjärkron-trollen	1. Batterierna arTomma Byt batterier
	2. Fjärkrontrollen ar inte annmöl på subwoofern Slang av subwoofern och slå på den igen after 30 sek. Aktivera fjärkrontrolten och tryck knapparna "- Phase", "+ Phase" och "Power/Auto" kort after varandra. Subwoofer och fjärkrontrol ar nu synkrona igen

SWE

Problem Mõljig orsak Åtgård
Subwoofern brummar	1. Signalledingarna是从 Förstärkaren till subwoofern for länge	Använd kortare signalledninger
	2. Den använda signalledingen inte avskärmad eller avskärmningen på den använda ledningen avbruten (defekt)	Byt ut ledningen mot en skärmad ledning
	3. Jordslinga (brumslinga) har uppstäatt	En jordslinga kan uppstäaryl minst två apparater som har jordade stickkontakter och som är forbundna med varandra genom signalledninger (cinch) (L ex Förstärkare och dator) är anslutna till eluttag som befinner sig på olika platser. Anslut alla apparater med jordade stickkontakter som är kopplade till Förstärkaren till ett Grenuttag (flervägs Grenuttag)
	4. En ej avstörd stromforbrukare (t ex kylskåp) ansluten till nätet	Stäng av möjliga störningskällor for att testa. Lät avstöra apparaten i frögga om brummandet försvinner erller anslut i första hand störningskällan till en annan nätfas (L1, L2 eller L2). (Rädfräga en fackman om du behöver hjälp.) Koppla på ett speziellt "mantelströmfilter" (finns i fackhandeln) mellan Förstärkare och subwoofer für att eliminerera brummanet Vrid stickkontakten for att reducera den余万元 brumspanningen. (Speicielt viktigt;när Förstärkaren inte är jordad.)

NED

Utover dina laglia rattigheter vid kop lammar Canton 5 ans garanti p alla passiva hegtalare. For aktivsubwooers och delaktiva lador galler 2 ans garanti. Garantitiden borer vid inkop och galler endast for den forsta inkoparen av ustrustingen. Garantiansprak kan bara goras galandne nr originalforpackninger anvands. Transportskador och skador som uppkommen pga osakkunig anvandning omfattas inte av garantin. Byte av komponenter inom garantitiden forlanger inte garantansprakket. Detta galler for alla hegtalare som inhandlats hos en auktoriserad Canton-fackhandel. Kontakta denna eller Canton kundtjnst direkt i ettksfallend.
