BRUKSANVISNING DYH 9913NA1XS HOOVER

Når maskinen er på plads, skal födderne justeres, så maskinen står vandret.

AFL∅BSSLANGE: MONTERINGSVEJLEDNING

Sjekk Av Toyet För Törking

Avloppsslangsats: Monteringsinstruktioner 64

Förbereda lasten 65

Förbereda plagg 65

Sortera lasten 65

Torktumlas ej 65

Energibesparing 65

Torkguide 65

Kontroller & indikatorer 66

Välja program 67

Lucka och filter 68

Öppna luckan 68

Filter 68

Filterindikator 68

Vattenbehållare 68

Ta bort behållaren 68

Kondensor 69

Ta bort kondensorn 69

Funktion 70

Fördröjd start 70

Avbryta och återställa programmet 70

Rengöring och regelbundet underhåll 70

Rengöra torktumlaren 70

Tekniska specifikationer 70

Felsökning 71

Kundservice 71

Reservdelar 71

GIAS-service 71

INTRODUKTION

Läs och följa dessa anvisningar noggrant och hantera maskinen i enlighet med dem. Detta häfte innehåller viktiga riktlinjer för säker användning, installation, underhåll och en del användbara råd för bästa resultat när du använder maskinen.

Förvara all dokumentation på en säker plats för framtida referens eller för eventuella kommande ägare.

Leveransinformation

Kontrollera att föjande föremål medföljde apparaten:

• Bruksanvisning
• Garantisedel
- Energietikett

⚠️ Kontrollera att maskinen inte skadats under transporten. Om den skadats kontaktar du GIAS.

⚠️ Underlätenhet att följa ovanstäende anvisningar kan sätta apparatens säkerhet ur spel. Om du får problem med maskinen och kontaktar service och det visar sig problemet beror på felaktig användning riskerar du att debiteras församtalet.

Säkerhetsinformation

Användning

- Produkten får användas av barn över 8 års ålder och personer med nedsatt fysisk, sensorisk eller mental förmåga, eller som saknar nödvändig erfarenhet och kunskap, förutsatt att de får tillräckligt bistånd och anvisningar om säker användning och förstår vilka risker som finns.

Låt inte barn leka med apparaten. Låt inte barn utföra rengöring eller

INTRODUKTION

Säkerhetsinformation

Användning

Tillverkaren ansvarar inte för eventuella skador på maskinen eller annan skada eller förlust som uppstår på grund av användning som inte faller inom ramen för normalt hushållsbruk (även om maskinen placerats i en hushållsliknande miljö) i den fulla utsträckning som lagen tillåter.

• Maskinen får endast användas för avsett ändamål så som beskrivs I bruksanvisningen. Kontrollera att du förstår anvisningarna för installation och användning helt innan du börjar använda apparaten.
• Rör aldrig apparaten med våta eller fuktiga händer och fötter.
• Luta dig aldrig mot luckan när du fyller på maskinen och lyft eller flytta aldrig maskinen i luckan.
• Låt aldrig barn leka med maskinen eller dess kontroller.
• VARNING Använd inte produkten om luddfiltret inte sitter ⚠ på plats eller om det är skadat. Luddet kan antändas.
• WARNING Där symbolen för varm yta sitter kan temperaturen under användning överstiga 60°C.
• Dra ut kontakten ur eluttaget. Dra alltid ut kontakten innan maskinen rengörs.
• Avbryt användningen av maskinen om den visar sig vara felaktig.
• Ludd får inte ansamlas på golvet runt maskinen.

INTRODUKTION

Säkerhetsinformation

Installation

• Kontrollera att produkten inte har några synliga skador föra användning. Om den är skadad bör du inte använda den. Kontakta GIAS-service.
• Använd inga adaptrar, förgreningsdosor och/eller förlängningar
• Placera aldrig torktumlaren så att den är i kontakt med t.ex. gardiner och se till att föremål inte kan falla ner eller samlas bakom maskinen.
• Apparaten får inte installeras bakom en låsbar dörr, en skjutdörr eller en dörr som har gångjärnet på andra sidan än torktumlaren.

Tvätten

• Torka inte otvättade föremål I torktumlaren.
  ▲ VARNING Torktumla into

• Plagg måste centrifugeras eller vridas ur noga innan de placeras I torktumlaren.
  Plagg som är droppvåta får INTE placeras i tumlaren.

• Cigarettändare och tändstickor får inte lämnas kvar i fickor och eldfarliga vätskor får ALDRIG användas inärheten av maskinen.
• Glasfibergardiner får INTE placeras i maskinen. Hudirritation kan uppstå om plagg förorenas med glasfibrerna.
• Föremåll som har smutsats ned med t.ex. matlagningsolja, aceton, alkohol, bensin, fotogen, fläckborttagningsmedel, terpentin, vax eller vaxborttagningsmedel, bör tvättas i varmt vatten med extra tvättmedel innan de torkas i torktumlaren.

INTRODUKTION

Säkerhetsinformation

VENTILATION

Tillräcklig ventilation måste tillhandahållas idet rum som torktumlaren placeras i för att förhindra att gaser från förbränningsapparater eller andra öppna eldar dras in i rummet vid användning av torktumlaren.

• Utsläppsluften får inte ledas in I samma kanal som används för evakuering av förbrän-ningsgaser från apparater som förbränner gas eller andra bränslen.
• Kontrollera regelbundet att luftflödet genom torktumlaren inte begränsats.
• Kontrollera luddfiltret efter varje användning och rengör vid behov.
• Produkten ska installeras med baksidan mot en vägg eller en

- Om torktumlaren installeras ovanpå en tvättmaskin måste lämplig monteringssats användas, i enlighet med följande konfiguration.

-Monteringssats Mod 35100019: för tvättmaskiner med ett minsta djup på 49 cm

-Monteringssats Mod 35900120: för tvättmaskiner med ett minsta djup på 51 cm

Någon av ovanstående monteringssatser måste användas. Den kan beställas från vår reservdelsservice. Anvisningar för installation och eventuella fastsättningsanordningar medföljer monteringssatsen.

SÄKERHETSINFORMATION

Miljöhänseenden

• Allt använt förpackningsmaterial är miljövänligt och återvinningsbart. Försök kasta bort förpackningsmaterialet på ett miljövänligt sätt. Din kommun kan ge dig mer information om tillgångligamöjligheter.
• Av säkerhetsskäl måste du när du kastar bort en gammal torktumlare koppla bort nätsladden från eluttaget, klippa av nätsladden och förstöra den tillsammans med kontakten. För att förhindra att barnråkar stänga in sig imaskinen bör du bryta av gångjämen och förstöra lucklåset.

Europeisk Direktiv 2002/96/EC

Den härenheten är märkt enligt det europeiska direktivet 2002/96/EC om återvinning av elutrustning (Waste Electrical and Electronic Equipment, WEEE).

Genom att lämna produkten till återvinning kan du förhindra potentiella skador för människor och miljö, som i annat fall kan uppstå genom felaktighantering.

Symbolen på produkten anger att produkten inte får behandlas som hushållsavfall. I stället bör den lämnas till ett uppsamlingsställe för åtarvinnings på elektrisk och elektronisk

Elanslutning skr av

Torktumlaren är avsedd för 220-240V, 50 Hz en fas. Kontrollera att elkretsen är säkrad till minst 6A.

Elektricitet kan utgöra en stor risk. Maskinen måste jordas.

Eluttaget och apparatkontakten måste vara av samma typ.

Använd inte förgreningsdos or och/eller förlängningssladdar.

Stickproppen måste sitta tillgängligt så att den kan dras ut sedan maskinen installerats.

CE Apparaten uppfyller kraven för European Directive 2004/108/EC, 2006/95/EC och senare Ändringar.

Om du får problem med maskinen och kontaktar service och det visar sig problemet beror på felaktig installation riskerar du att debiteras förs samtælet.

Omapparatensnätsladd är skadad måste

INSTRUKTIONER FÖR ATT KOPPLA AVLOPPSSLANGEN

Installera inte produkten i ett rum med låg temperatur eller där det kan förekomma temperaturer under +2°C. Vid temperaturer runt 0°C fungerar produkten nödvändigtvis inte ordentligt: det finns en risk för skador ifall vattnet fryser i den hydrauliska kretsen (ventiler, slangar, pumpar). För att produkten skall fungera bättre skall temperaturen vara mellan +2°C och +35°C. Notera dock att en kylig rumtemperatur (mellan +2°C och +15°C) kan orsaka kondensering och vattendroppar på golvet.

Om man vill undvika att tömm vattenbehållaren efter varje program så kan maskinen kopplas till avloppet genom en avloppsslang. I avloppsserien finns det en slang och en kran/lock.

Viktigt att minnas; maskinen får endast kopplas till ett avlopp.

⚠ Varning! Stäng av torktumlaren och koppla bort den från eluttaget innan ni utför installationer av något slag på maskinen.

Montera slangen så här:

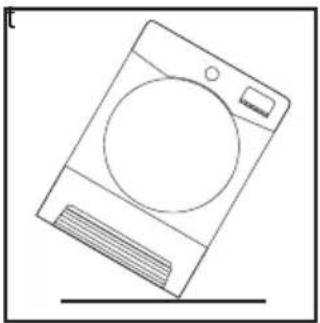

1. Luta långsam maskinen åt höger sida.

2. Avloppsröret sitter på maskinens högra sida (se bild). Det finns en grå slang som är kopplad genom en bro till den vänstra sidan av maskinen. Koppla loss slangen med en tång.

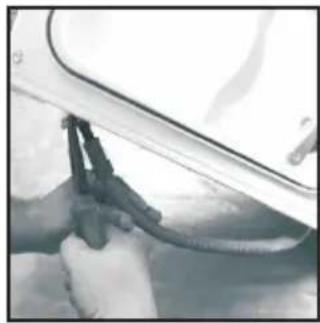

1. Lösgör slangen från brokopplingen.

2. Koppla den svarta slangen från satsen till slangen som lösgjorts från brokopplingen (med hjälp av den med följande mellandelen och slangklämmaren).

3. Sätt dit kranen som medföljer i satsen för att täppa till den slangände som inte är kopplad.

4. När maskinen är på plats kontrollerar du botten för att säkerställa att den nya slangen inte kläms när torktumlaren skjuts på plats.

5. Anslut den nya avloppsslangen till avloppsröret.

6. Sätt in kontakten i eluttaget.

Obs! Om maskinen har legat på en annan sida måste du vänta minst 4 timmar före påslagning så att oljan hinner flöda tillbaka in i kompressorn, annars kan kompressor skadas.

Innan torktumiaren används första gången:

• Läs denna instruktionsboknoga.
• Ta ut aitt som packats in uti trumman.
- Torka trummans insida och luckan med en fuktig duk för att avlägsna eventuellt damm som kan ha samlatsunder transporten.

Förbereda Plagg

Se till att tvätten som ska torkas är lämplig för torktumling, vilket anges av tvättmärkningen i varje plagg.

Kontrollera att alla knäppen år stängda och alla fickortomma. Vänd plaggen ut och in. Lägg plaggen löstitrumman så att de inte trasslari ihop sig.

Torktumlas Ej:

Ylle, siden, ömtåliga material, nylonstrumpor, ömtåliga broderier, tyger med metaldekorationer, plagg kantade med PVC eller läder, gymnastikskor, skrymmande föremäl som sovsäckare etc.

⚠ VIKTIGT: Torktumla inte plagg som behandlats med kemtvättvätska eller gummikläder (brand-eller explosionsrisk).

Under de sista 15 minuterna (cirka) tumlas innehållet alltid i kall luft.

Överfyll inte trumman. Stora föremäl kan när de blöts ned överskrida den högsta tillåtna belastningen (t.ex. sovsäckar och duntäcken).

Maximal Torkvikt

•Bomull Max. 9kg
•Syntet Max. 4 kg

Sortera Lasten Enligt Följande:

• Enligt tvättmärkning

Dessa kan påträffas på kragen eller innersömmen:

Kan torkas ltorktumiare.
Torktumlas vid hög temperatur.
Torktumlas endast vid låg temperatur.
Torktumlas ej.

Om föremålet inte har någon tvättmärkning måste du förutsätta att det inte är lämpligt att torktumla det.

• Enligt mängd och tjocklek

När lasten är större än tumlarens kapacitet sorteras plagg enligt tjocklek (man skiljer t.ex. på handdukar och tunna underkläder).

•Enligt textiltyp

Bomull/linne: Handdukar, bomullsjersey, lakan och dukar.

•Enligt torrhetsgrad

Sortan is struktort aktivort als für klinning

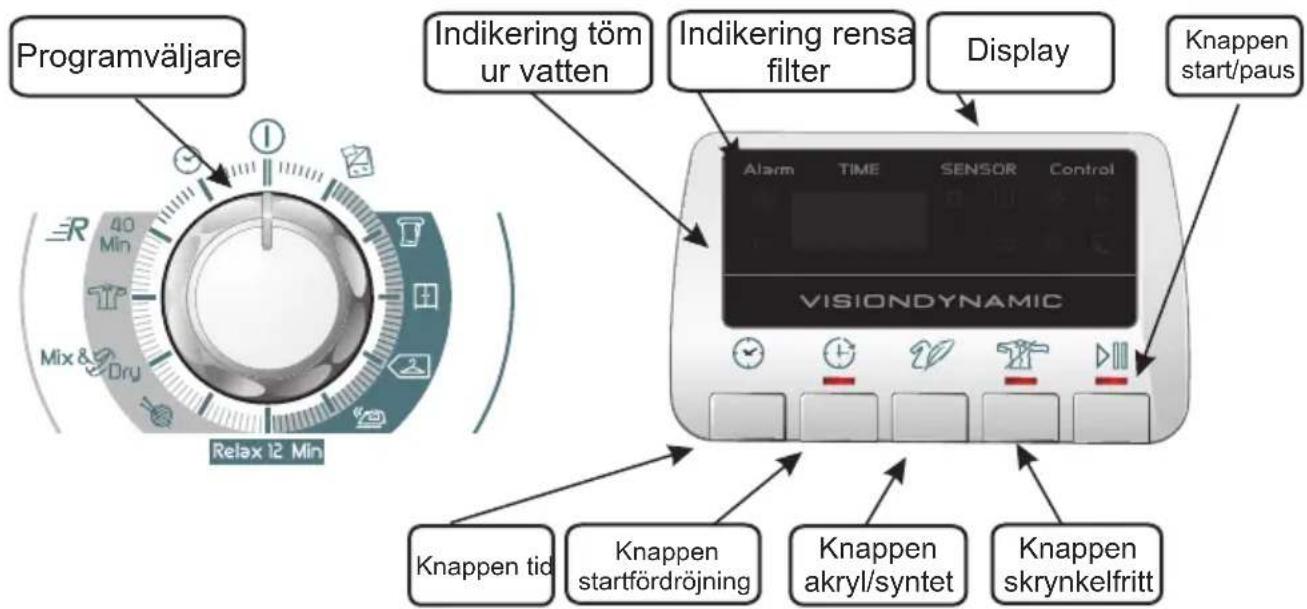

KONTROLLER OCH INDIKATORER

Programväljare 40 Min Mix & Dry Relax 12 Min Indikering töm ur vatten Indikering rensa filter Display Knappen start/paus VISIONDYNAMIC Knappen tid Knappen startfördröjning Knappen akryl/syntet Knappen skrynkelfritt

Kontrollpanel Och Indikatorlampor

Tidsinnstilling ☺ : Med denne kan du endre tørketiden til et program. Fungerer bare med noen programmer. Den fungerar endast vid val av: Blanda&torka, skjortor och tidprogram.

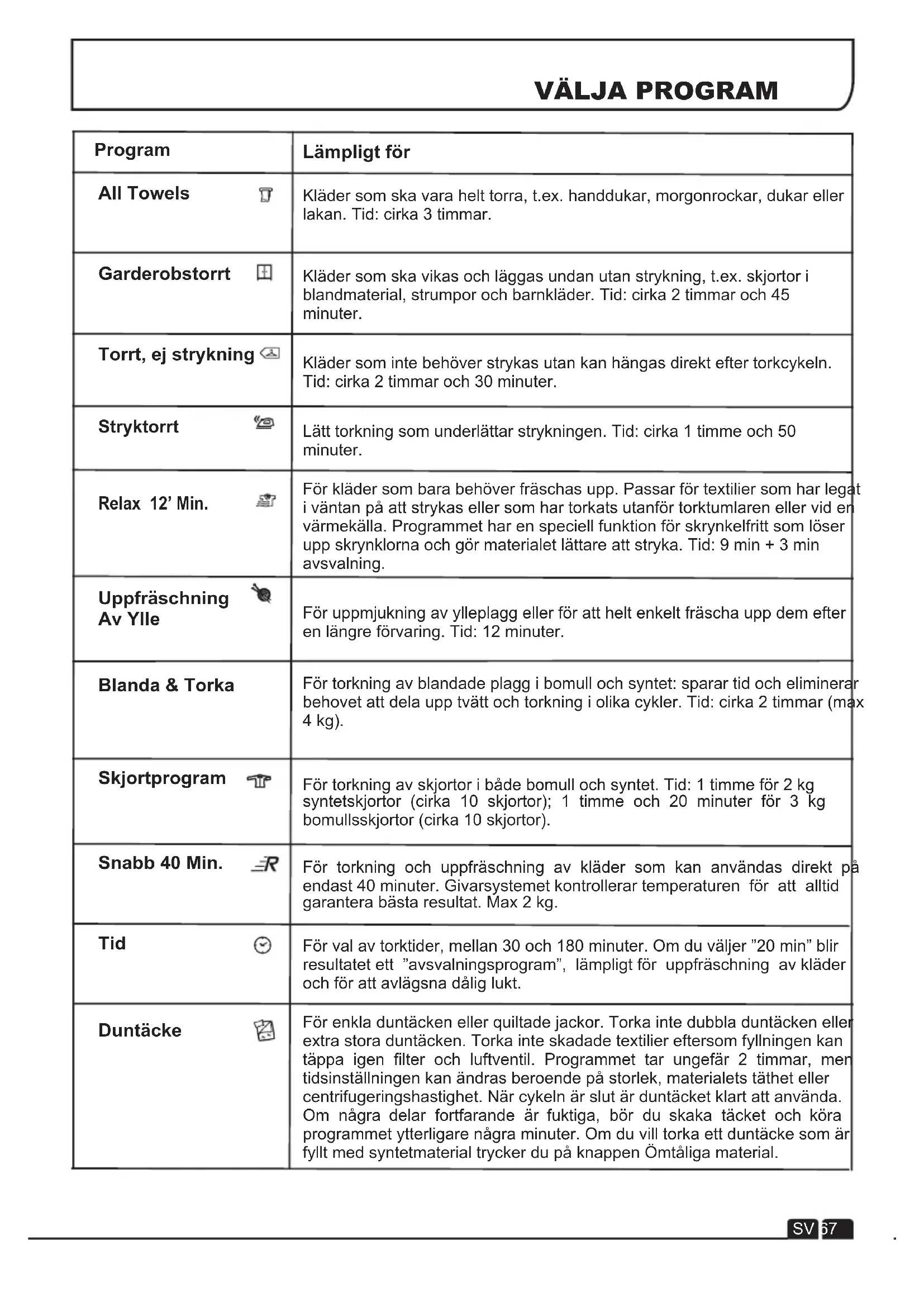

Program	Lämpligt för
All Towels	Kläder som ska vara helt torra, t.ex. handdukar, morgonrockar, dukar eller lakan. Tid: cirka 3 timmar.
Garderobstorrt	Kläder som ska vikas och läggas undan utan strykning, t.ex. skjortor i blandmaterial, strumpor och barnkläder. Tid: cirka 2 timmar och 45 minuter.
Torrt, ej strykning	Kläder som inte behöver strykas utan kan hängas direkt efter torkcykeln. Tid: cirka 2 timmar och 30 minuter.
Stryktorrt	Lätt torkning som underlättar strykningen. Tid: cirka 1 timme och 50 minuter.
Relax 12' Min.	För kläder som bara behöver fräschas upp. Passar för textilier som har lega i väntan på att strykas eller som har torkats utanför torktumlaren eller vid en värmekälla. Programmet har en speciell funktion för skrynkelfritt som löser upp skrynklorna och gör materialet lättare att stryka. Tid: 9 min + 3 min avsvalning.
Uppfräschning Av Ylle	För uppmjukning av ylleplagg eller för att helt enkelt fräscha upp dem efter en längre förvaring. Tid: 12 minuter.
Blanda & Torka	För torkning av blandade plagg i bomull och syntet: sparar tid och eliminera behovet att dela upp tvätt och torkning i olika cykler. Tid: cirka 2 timmar (ma 4 kg).
Skjortprogram	För torkning av skjortor i både bomull och syntet. Tid: 1 timme för 2 kg syntetskjortor (cirka 10 skjortor); 1 timme och 20 minuter för 3 kg bomullsskjortor (cirka 10 skjortor).
Snabb 40 Min.	För torkning och uppfräschning av kläder som kan användas direkt på endast 40 minuter. Givarsystemet kontrollerar temperaturen för att alltid garantera bästa resultat. Max 2 kg.
Tid	För val av torktider, mellan 30 och 180 minuter. Om du väljer "20 min" blir resultatet ett "avsvalningsprogram", lämpligt för uppfräschning av kläder och för att avlägsna dålig lukt.
Duntäcke	För enkla duntäcken eller quiltade jackor. Torka inte dubbla duntäcken eller extra stora duntäcken. Torka inte skadade textilier eftersom fyllningen kan täppa igen filter och luftventil. Programmet tar ungefär 2 timmar, men tidsinställningen kan ändras beroende på storlek, materialets täthet eller centrifugeringshastighet. När cykeln är slut är duntäcket klart att använda. Om några delar fortfarande är fuktiga, bör du skaka täcket och kõra programmet ytterligare några minuter. Om du vill torka ett duntäcke som är fyllt med syntetmaterial trycker du på knappen Ömtåliga material.

Rensa kondensorfiltret

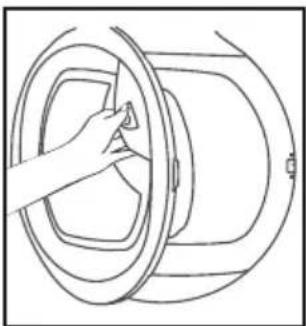

Dra i handtaget för att öppna luckan.

Om du vill starta om torktumlaren stänger du luckan och trycker på.

WARNING! När torktumlaren är i bruk kan trumman och luckan bli MYCKET VARMA. Stoppa aldrig en torktumlare innan torkcykeln är slut såvida inte alla plagg snabbt tas ut och sprids ut så att värmen kan skingras.

Filter

VIKTIGT: Upprätthåll tumlarens effektivitet genom att kontrollera att luddfiltret är rent före varje torkomgång.

Använd inte torktumlaren utan filtren. Igensatta filter kan öka torktiden och orsaka skador som kan leda till kostsamma reparationer.

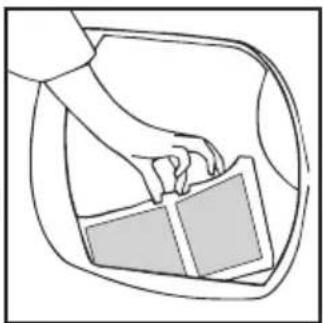

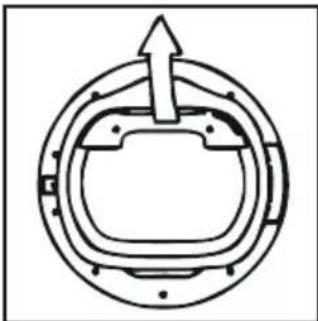

1. Dra filtret uppåt.

2. Öppna filtret så som visas.

3. Ta försiktigt bort ludd med en mjuk borste eller med fingrarna.

4. Snäpp ihop filtret igen och skjut in det på plats.

Tänds när filtret behöver rensas. Kontrollera och rengör luckans huvudfilter och kon censorfil tren i torktumlarens botten. Om tvätten inte torkar kontrollerar du att filtret inte är igentäppt.

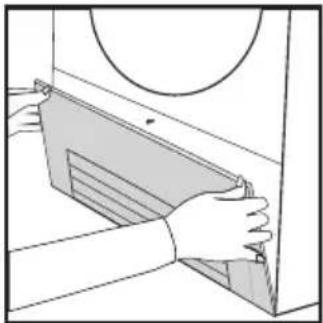

1. Ta bort sparkplåten.

2. Vrid de två lässpärrarna moturs och dra ut frontpanelen.

3. Ta försiktigt ut filterramen och avlägsna eventuellt damm eller ludd med en duk. Använd inte vatten för rengöringen.

4. Ta försiktigt ut svampen och tvätta den genom att hålla den under rinnande vatten och vända den så att damm och ludd spolas bort.

5. Sätt tillbaka frontpanelen åt rätt håll (se pilen) och tryck den på plats. Lås de två spärrarna genom att vrida dem medurs.

6. Sätt tillbaka sparkplåten.

Vattnet som avlägsnas från tvätten under torkningen samlas upp i en behållare i torktumlarens underdel. När behållaren är full tänds -indikatorn på kontrollpanelen, och då MÅSTE behållaren tömmas. Vi rekommen- derar däremot att behållaren töms efter varje torkomgång.

OBS: De första gångerna maskinen används samlas inte så mycket vatten I behållaren eftersom den interna behållaren fylls först.

Ta Bort Behållaren

1. Dra försiktigt ut vattenbehållaren med hjälp av handtaget. När behållaren är full väger den cirka 6 kg.

2. Luta vatten- behållare n så att vattnet rinner ut genom öppningen.

När den är tom sätter du tillbaka den enligt bi ld en: sä tt fö rs t behållarens botten på plats och tryck sedan dit överdelen.

1. Tryck på ▷III för att starta programmet.

OBS! Om det finns möjlighet kan maskinen anslutas till avloppet med hjälp av en avloppssats. Då behöver inte vattenbehållare tömmas för hand.

WARNING! Om luckan öppnas mitt i en torkomgång, det vill säga innan avsvalningen kan handtaget vara hett. Var mycket försiktig om du försöker tömma vattenbehållaren under pågående torkomgång.

ANVÄNDNING

1. Öppna luckan och lägg i tvätten. Se till att plaggen inte kommer i kläm när du stänger luckan.
2. Tryck försiktigt igen luckan tills du hör klicket när spärren slår i.
3. Vrid programväljaren till det önskade torkprogrammet (se programguiden).
4. Vid torkning av syntet, akryl eller ömtåliga plagg trycker du på 20 knappen för att minska värmen.

Indikeringslampan tänds när torktumlaren har ställts in till låg värme. Du kan ångra dig och trycka på 20 knappen start/paus igen efter några få minuter; därefter återställs torktumlaren och du kan ändra inställningen.

1. Tryck på ▷ knappen. Torktumlaren startas automatiskt och lampan över knappen lyser kontinuerligt.
2. Om du öppnar luckan under pågående program för att kontrollera tvätten måste du trycka på ▶ knappen igen för att fortsätta torkningen när du har stängt luckan.
3. När cykeln börjar närma sig slutet övergår torktumlaren till avsvalningsfasen. Plaggen torktumlas nu i kall luft för att de ska svalna.
4. Efter fullföljd cykel roterar trumman med avbrott för att minimera skrynklingen. Detta pågår tills torktumlaren stängs AV eller luckan öppnas.

⚠ Öppna inte luckan under pågående automatiskt program om du vill ha korrekt torkning.

FUNKTION

Fördröjd Start

Med funktionen fördröjd start kan du fördröja starten av torkcykeln med 1 till 24 timmar.

När du väljer funktionen visas först en fördröjning på 1 timma på displayen. Tryck upprepade gånger på knappen för att öka tiden med 1 timma i taget.

Starta programmet genom att trycka på så fullföljs torkcykeln efter den valda fördröjnings- tiden. Indikeringslampan blinkar för att visa att fördröjningstiden är aktiverad.

Avbryta Och Återställa Programmet

Du avbryter ett program genom att hålla knappen blinkar 0:00 för att indikera att det har återställts.

intryckt i 3 sekunder. I TID-displayen

Rengöra Torktumlaren

• Rengör filtret och töm vattenbehållaren efter varje torkomgång.
• Rensa filtren regelbundet.
• Efter varje användning bör man torka av trummans insida och lämna luckan öppen ett tag för att låta luftcirkulationen torka den.
• Torka maskinens utsida och luckan med en mjukduk.
• Använd ALDRIG svampar eller rengöringsmedel med slipverkan.
• Förhindra att luckan fastnar eller att det samlas ludd genom att rengöra insidan av luckan och tätningen med en fuktad trasa efter varje torkcykel.

WARNING! Trumman, luckan och lasten kan vara mycket varma.

Tekniska Specifikationer

Trummans kapacitet	115 liter
Maximal last	9 kg
Höjd	85 cm
Bredd	60 cm
Djup	60 cm
Energiklass	A +

Information för Test Laboratory

EN 61121 Program	Program att använda
-Torr Bomull	-Torrt, ej strykning
-Torr Bomull Järn	- Stryktorrt
-Ömtåliga Tyger	-Torrt, ej strykning + Syntet

VIKTIGT Slå alltid av strömmen och dra ut kontakten innan maskinen rengörs.

För elektriska data, se etiketten på framsidan av torktumlaren (öppna luckan).

FELSÖKNING

Vad Kan Vara Orsaken Till...

Problem som du kan átgärda själv

Innan du ringer till GIAS Service bör du gå igenom följande checklista. Om maskinen visar sig fungera eller ha installerats eller använts på fel sätt kommer du att debiteras för samtalet. Om problemet kvarstår efter att du utfört de rekommenderade kontrollerna kan du kontakta GIAS Service, de kan ev. hjälpa dig över telefon.

Den resterande tvätt tiden kan förändras under tvättcykein. Den resterande tiden kontrolleras elektroniskt under genom hela tvättcykein och den tid som visas uppdateras därför hela tiden. Att den resterande tvätt tiden förkortas eller förlängs under de olika fasema är alltså normalt.

Torktiden är för lång/plaggen är inte tillräckligt torra...

• Hardu valt rätt torktid/program?
- Var plaggen för våta? Var plaggen ordentligt urvridna eller centrifugerade?
• Behöver filtret rensas?
- Behöver kondensorn rengöras?
• År tumiaren överlastad?
- År luftintag, luftutsläpp och torktumlarens underdeifria från hinder?

Torktumlarenför oväsen...

• Stäng av torktumlaren och kontakta GIAS Service och be om råd.
  Indikatorn ◎ lyser...
  • Behöver filtret rensas?
  • Behöver kondensom rengöras?
  Indikatorn lyser...
• Behöver vattenbehållaren tömmas?

KUNDSERVICE

Kvarstår problemen med torktumlaren efter de rekommenderade kontrollerna bör du kontakta GIAS-service. De kan hjälpa dig per telefon eller boka in ett besök av en tekniker enligt bestämmelser i garantin. En avgift kan emellertid tas ut om något av följande gäller din maskin:

• Befinns vara funktionsduglig.
- Inte har installerats i enlighet med instruktionerna.
- Har använts på ett oniktigt sätt.

Introduction 73
