BRUKSANVISNING RB1552 MkII ROTEL

si accende quando i circuiti di protezione intervengono spegnendo l’amplificatore. Generalmente ciò si verifica solo quando le aperture di ventilazione sono ostruite, quando c’è un problema nei collegamenti con i diffusori (cortocircuito) oppure dopo un prolungato periodo di intenso utilizzo. Spegnere l’impianto ed attendere che l’amplificatore si raffreddi. Quindi premere e ripremere l’interruttore di accensione sul pannello frontale per resettare i circuiti di protezione. Se il problema persiste o si ripresenta subito, è probabile vi sia un difetto nel sistema o nell’amplificatore stesso.40 RB-1552MKII/RB-1582MKII Amplicatori nali stereo Caratteristiche tecniche RB-1552MKII Potenza d’uscita continua 130 watt per canale (20-20.000 Hz, < 0,03%, 8 ohm) Distorsione armonica totale (20-20.000 Hz, 8 ohm) < 0,03% Distorsione d’intermodulazione (60 Hz : 7 kHz, 4:1) < 0,03% Risposta in frequenza (±0,5 dB) 10 Hz – 100 kHz Fattore di smorzamento (20-20.000 Hz, 8 ohm) 450 Impedenza diffusori minimo 4 ohm Rapporto S/R (pesato “A” IHF) 120 dB Sensibilità ingresso / Impedenza Ingressi non bilanciati (RCA) 1,5 V / 12 kohm Ingressi bilanciati (XLR) 2,5 V / 100 kohm Guadagno Ingressi non bilanciati (RCA) 26,5 dB Ingressi bilanciati (XLR) 22,5 dB Alimentazione AC 120 V, 60 Hz (USA) AC 230 V, 50 Hz (Europa) Assorbimento alla potenza dichiarata 400 watt Dimensioni Larghezza x Altezza x Profondità 431 x 144 x 339 mm Altezza panello frontale 132,6 mm, 3U rack Peso (netto) 12,4 kg RB-1582MKII Potenza d’uscita continua 200 watt per canale (20-20.000 Hz, < 0,03%, 8 ohm) Distorsione armonica totale (20-20.000 Hz, 8 ohm) < 0,03% Distorsione d’intermodulazione (60 Hz : 7 kHz, 4:1) < 0,03% Risposta in frequenza (±0,5 dB) 10 Hz – 100 kHz Fattore di smorzamento (20-20.000 Hz, 8 ohm) 800 Impedenza diffusori minimo 4 ohm Rapporto S/R (pesato “A” IHF) 116 dB Sensibilità ingresso / Impedenza Ingressi non bilanciati (RCA) 1,9 V / 12 kohm Ingressi bilanciati (XLR) 3 V / 100 kohm Guadagno Ingressi non bilanciati (RCA) 26,5 dB Ingressi bilanciati (XLR) 22,5 dB Alimentazione AC 120 V, 60 Hz (USA) AC 230 V, 50 Hz (Europa) Assorbimento alla potenza dichiarata 550 watt Dimensioni Larghezza x Altezza x Profondità 431 x 144 x 407 mm Altezza panello frontale 132,6 mm, 3U rack Peso (netto) 17,6 kg Tutte le caratteristiche dichiarate sono esatte al momento della stampa. Rotel si riserva il diritto di apportare miglioramenti senza alcun preavviso. Rotel e il logo Rotel HiFi sono marchi registrati della The Rotel Co. Ltd. Tokyo Japan.41 Svenska VARNING! Försök aldrig att själv utföra service på apparaten. Anlita alltid en behörig servicetekniker för all service. VARNING! För att undvika risk för elektriska stötar och brand, utsätt inte apparaten för vatten eller fukt. Se till att inga föremål kommer in i apparaten. Om apparaten utsätts för fukt, väta eller om främmande föremål kommer in i den, dra omedelbart ut nätkabeln ur vägguttaget. Lämna sedan apparaten till en behörig servicetekniker för översyn och eventuell reparation. Läs alla instruktioner innan du ansluter eller använder apparaten. Behåll denna bruksanvisning så att du kan studera dessa säkerhetsföreskrifter. Följ alla varningar och säkerhetsföreskrifter i bruksanvisningen och på själva apparaten. Följ alltid alla användarinstruktioner. Använd bara en torr trasa eller dammsugaren för rengöring av apparaten. Använd inte enheten i närheten av vatten. Se till att det alltid finns 10 cm fritt utrymme runt apparaten. Ställ inte apparaten på en säng, soffa, matta eller någon liknande yta som kan blockera ventilationshålen. Om apparaten placeras i en bokhylla eller i ett skåp måste det finnas utrymme för god ventilation. Placera inte apparaten nära element eller andra apparater som utvecklar värme. Rotels produkter är utformade för att följa de internationella direktiven RoHS (Restriction of Hazardeous Substances) och WEEE (Waste Electrical and Electronic Equipment) som behandlar hur uttjänta elektriska och elektroniska produkter tas om hand. Symbolen med den överkorsade soptunnan innebär att produkterna måste återvinnas eller tas om hand enligt dessa direktiv. Viktiga säkerhetsföreskrifter VARNING! Nätbrunnen och strömsladden på baksidan fungerar som huvudströmbrytare. Apparaten måste placeras på ett sådant sätt att det alltid går att komma åt nätbrunnen. Apparaten måste vara ansluten till ett vägguttag enligt specifikationen på apparatens baksida (Europa: 230 V/50 Hz, USA: 110 V/60 Hz). Anslut endast apparaten till vägguttaget med den medföljande strömkabeln eller en exakt motsvarighet. Modifiera inte den medföljande strömkabeln. Ändra inte jord eller polaritet. Använd inte någon förlängningskabel. Strömkabeln och nätbrunnen är en del av apparatens strömfunktion. För att göra apparaten helt strömlös måste kontakten dras ut ur vägguttaget. STANDBY-lysdioden lyser inte när apparaten är helt strömlös. Placera inte strömkabeln så att den kan bli utsatt för åverkan, extrem värme eller i övrigt kan skadas. Var extra noga med att inte skada kabelns ändar. Strömkabeln ska kopplas ur vägguttaget om apparaten inte ska användas under en längre tid. Använd bara tillbehör som rekommenderas av Rotel. Placera apparaten på en fast, plan yta som klarar dess vikt. Var försiktig när apparaten ska flyttas, så att den inte välter. Använd klass 2-kablar till högtalaranslutningen för att minimera risken för elektriska stötar och se till att installationen blir säker. Sluta omedelbart använda apparaten och låt behörig servicetekniker kontrollera den om:

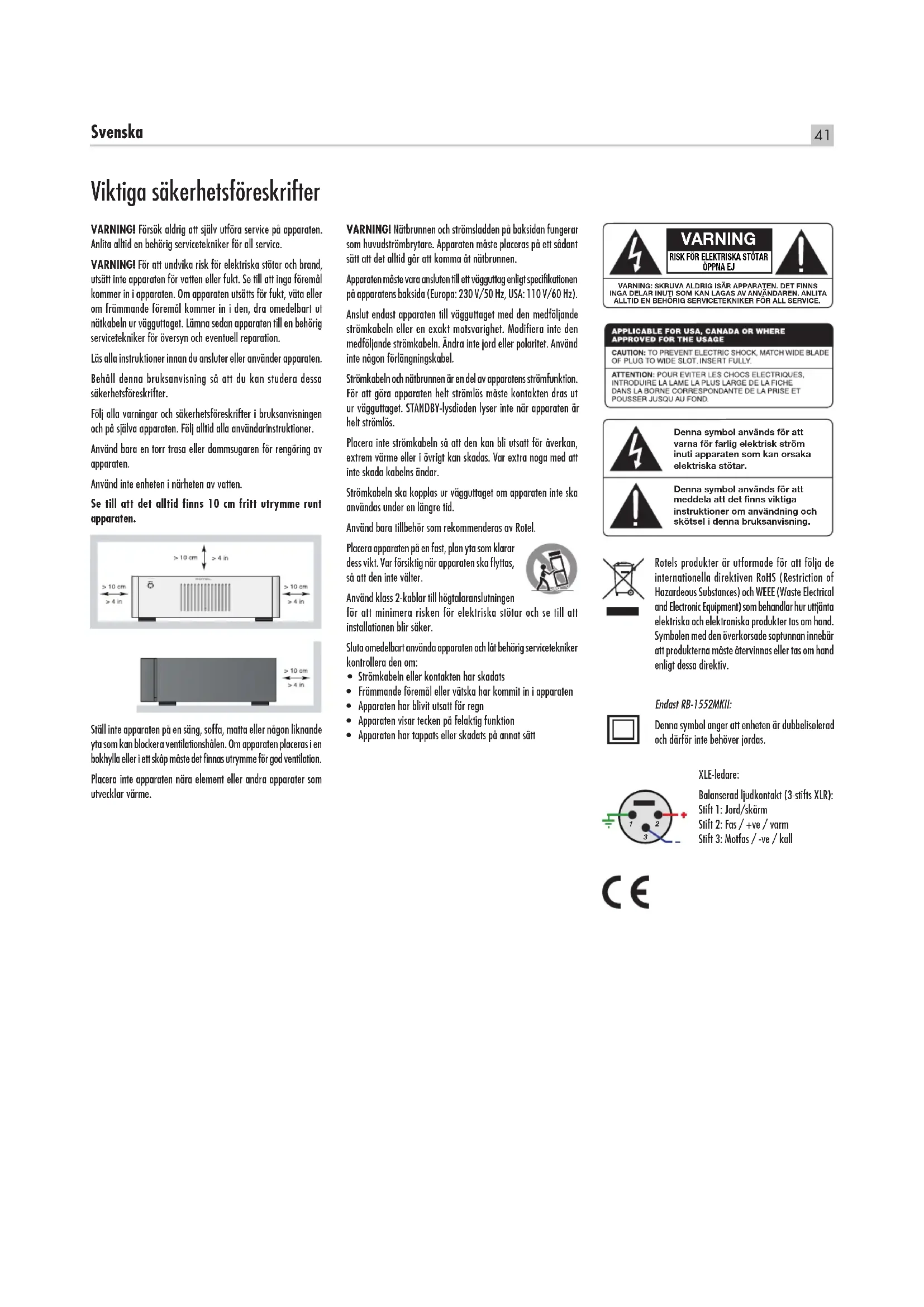

• Strömkabeln eller kontakten har skadats

• Främmande föremål eller vätska har kommit in i apparaten

• Apparaten har blivit utsatt för regn

• Apparaten visar tecken på felaktig funktion

• Apparaten har tappats eller skadats på annat sätt RB-1582MKII Endast RB-1552MKII: Denna symbol anger att enheten är dubbelisolerad och därför inte behöver jordas.

• XLE-ledare: Balanserad ljudkontakt (3-stifts XLR): Stift 1: Jord/skärm Stift 2: Fas / +ve / varm Stift 3: Motfas / -ve / kall VARNING RISK FÖR ELEKTRISKA STÖTAR ÖPPNA EJVARNING: SKRUVA ALDRIG ISÄR APPARATEN. DET FINNS INGA DELAR INUTI SOM KAN LAGAS AV ANVÄNDAREN. ANLITA ALLTID EN BEHÖRIG SERVICETEKNIKER FÖR ALL SERVICE.Denna symbol används för att varna för farlig elektrisk ström inuti apparaten som kan orsaka elektriska stötar.Denna symbol används för att meddela att det finns viktiga instruktioner om användning och skötsel i denna bruksanvisning.42 RB-1552MKII/RB-1582MKII stereoslutsteg Om Rotel Vår historia började för mer än 50 år sedan. Under alla år sedan dess har våra produkter belönats med hundratals utmärkelser och roat hundratusentals människor som tar sin underhållning på allvar – precis som du! Rotel grundades av en familj med ett passionerat intresse för musik. Detta ledde till en egen tillverkning av hifi-produkter med en kompromisslös kvalitet. Genom alla år har denna passion för musik, som delas av hela Rotels personal, varit oförminskad och målet har alltid varit att tillverka prisvärda produkter för både audiofiler och musikälskare, vilken budget de än har. Rotels ingenjörer arbetar i team och har ett nära samarbete. Tillsammans lyssnar de på och finslipar varje ny produkt tills den lever upp till deras höga krav. De får välja komponenter från hela världen för att göra produkterna så bra som möjligt. I apparaterna hittar du ofta allt från brittiska och tyska kondensatorer till japanska och amerikanska halvledare samt toroidaltransformatorer som tillverkas i Rotels egna fabriker. Vi bryr oss om miljön. Eftersom allt mer elektronik tillverkas, och så småningom kasseras, är det särskilt viktigt att tillverkare gör vad de kan för att produkterna får så liten inverkan som möjligt på sophantering och vattenmiljö. På Rotel är vi stolta över att kunna bidra. Vi har reducerat blyinnehållet i vår elektronik genom att använda ett speciellt ROHS-lödtenn, och våra Class D-förstärkare (ej digitala) är upp till fem gånger mer effektiva än våra äldre modeller samtidigt som de är kraftfulla och har höga prestanda. Dessa produkter utvecklar lite värme, slösar minimalt med energi, är bra för miljön – och låter bättre. Slutligen är denna manual tryckt på återvunnet papper. Även om detta är små, första steg så är de viktiga. Och vi fortsätter att eftersträva nya metoder och material som kan ge en renare och grönare tillverkning. Alla vi på Rotel är glada för att du köpt denna produkt. Vi är övertygade om att den kommer att ge dig många års njutning och glädje. Ett par ord om watt RB-1552MKII specificeras till 130 watt per kanal och RB-1582MKII specificeras till 200 watt per kanal, när båda kanalerna drivs samtidigt med full kraft. Rotel har valt att specificera effekten på detta sätt eftersom vi anser att det ger den mest korrekta bilden av en förstärkares kapacitet. När du jämför specifikationer med andra produkter bör du tänka på att effekt ofta specificeras på andra sätt, vilket innebär att du kanske jämför äpplen och päron. Effekten kan till exempel anges när bara en enda kanal drivs, vilket ger ett högre värde. Den effektiva strömförsörjningen i Rotels förstärkare garanterar att de lämnar hela den specificerade effekten i en eller båda kanaler. En högtalares impedans anger det elektriska motstånd som den har när den ansluts till en förstärkare, oftast 8 eller 4 ohm. Ju lägre impedansen är desto mer kraft behöver högtalaren. En högtalare med 4 ohms impedans behöver i själva verket dubbelt så mycket kraft som en med 8 ohm. Rotels förstärkare är dock konstruerade så att de fungerar med vilken impedans som helst mellan 8 och 4 ohm, och med alla kanaler drivna på full effekt. Eftersom Rotels konstruktion är optimerad för att alla kanaler ska drivas samtidigt kan Rotel ange den sanna effekten för alla kanaler. Detta kan även vara viktigt för din underhållning. När du tittar på film är det bra om förstärkaren kan lämna full effekt i alla kanaler samtidigt, särskilt när en vulkan exploderar! Introduktion Tack för att du har köpt Rotel RB-1552MKII eller RB-1582MKII. I en kvalitetsanläggning för musik eller hemmabio kommer det att ge dig många års musikalisk njutning. RB-1552MKII och RB-1582MKII är sofistikerade slutsteg med två kanaler och mycket hög ljudkvalitet. Diskreta utgångssteg, massiv strömförsörjning, förstklassiga komponenter och Rotels Balanced Design garanterar en mycket hög ljudkvalitet. Den kraftiga strömförsörjningen gör att RB-1552MKII och RB-1582MKII kan driva krävande högtalare utan problem. Innehåll Figur 1: Kontroller och anslutningar 3 Figur 2: Analoga ingångar och högtalaranslutningar 4 Figur 3: Balanserade ingångar (XLR) 5 Viktigt 6 Viktiga säkerhetsföreskrifter p. 41
• Om Rotel p. 42
• Ett par ord om watt p. 42
• Introduktion p. 42
• Att tänka på 43 Placering 43 Ström och strömfunktioner Ström p. 43

Strömbrytare och strömindikator

In- och utgångar för styrsignaler

Omkopplare för insignaler

Högtalare .................................................... 44 Val av högtalare 44 Val av högtalarkabel 44 Polaritet och fas 44 Anslutning av högtalare

Inget ljud hörs 45 Skyddsindikatorn lyser 45 Specikationer .................................................4543 Svenska Tänk på att RB-1552MKII och RB-1582MKII kan lämna stora mängder effekt, mer än 130 respektive 200 watt per kanal. Se till att dina högtalare klarar av den höga effekten. Om du är osäker på vad dina högtalare klarar av kan du fråga din Rotel-återförsäljare. Förstärkarna är enkla att installera och använda. Om du har erfarenhet av andra stereoslutsteg lär du känna igen dig. Koppla bara in resten av anläggningen och njut av musiken. Att tänka på VARNING: För att undvika att skada din anläggning bör du stänga av ALLA komponenter innan du kopplar in högtalare eller andra komponenter. Sätt inte på komponenterna förrän du är säker på att alla anslutningar är gjorda på ett korrekt och säkert sätt. Var extra noga med högtalarkablarna. Det får inte finnas några lösa kabeltrådar som kan komma i kontakt med andra kablar eller förstärkarens hölje. Läs denna instruktionsbok noggrant. Förutom grundläggande instruktioner om hur du installerar och använder förstärkaren, innehåller den värdefull information om olika sorters system samt allmän information om hur du får ut det mesta ur din anläggning. Om du har några frågor är du alltid välkommen att kontakta din Rotel-återförsäljare. Alla vi på Rotel uppskattar dina frågor och synpunkter. Spara kartongen och allt förpackningsmaterial för framtida behov. Att skicka eller flytta förstärkaren i en annan förpackning kan skada den allvarligt. Fyll i och skicka in registreringsbeviset om det ingår ett sådant. Spara också ditt originalkvitto från köptillfället. Det är det bästa beviset för när du köpt apparaten, vilket kan vara viktigt i händelse av service- och garantianspråk. Placering RB-1552MKII och RB-1582MKII alstrar värme vid normal användning. Kylflänsarna och ventilationshålen är utformade för att leda bort värme. Täck inte över ventilationshålen. Se till att det finns 10 cm fritt utrymme runt om apparaten och att det finns utrymme för god ventilation, så att den inte överhettas. Tänk också på förstärkarens vikt när du väljer placering. Se till att apparatens vikt kan bäras av hyllan eller bänken den ställs på. Vi rekommenderar att du placerar den i en möbel som är utformad för stereokomponenter. Sådana möbler är byggda för att minimera eller eliminera vibrationer som kan påverka ljudkvaliteten. Kontakta din Rotel-återförsäljare om du vill ha hjälp med installationen och med att välja hifi-möbel. Ström och strömfunktioner Ström

Förstärkaren är inställd för de strömspecifikationer som gäller i det land du köpte den i (Europa 230 V/50 Hz och USA 115 V/60 Hz). Fabriksinställningen finns utmärkt med en dekal på apparatens baksida. OBS! Om du flyttar din förstärkare till ett annat land går det att konfigurera om den så att den passar för ett annat elnät. Försök inte göra detta själv. Om du öppnar förstärkaren så riskerar du att få kraftiga stötar. Kontakta en behörig servicetekniker eller din Rotel-återförsäljare för mer information. OBS! Vissa produkter är avsedda för flera olika länder och säljs därför med fler än en nätkabel. Använd endast den som passar vägguttagen i ditt land. På grund av dess höga effekt kan förstärkaren dra mycket ström. Den ska därför anslutas direkt till ett vägguttag. RB-1582MKII måste anslutas till ett jordat uttag. RB-1552MKII kan anslutas till ett jordat eller ojordat uttag. Använd inte någon förlängningskabel. Du kan använda en kraftig grendosa, men bara under förutsättning att den klarar de höga krav på ström som förstärkaren ställer. Se till att strömbrytaren 1 på fronten är avstängd (ej intryckt). Anslut sedan den medföljande strömkabeln till nätbrunnen 8 på förstärkarens baksida och till vägguttaget. Om du kommer att vara bortrest en längre tid är det en lämplig försiktighetsåtgärd att koppla från förstärkaren (och resten av anläggningen) från vägguttaget. Strömbrytare och strömindikator

Strömbrytaren sitter på fronten. Tryck på strömbrytaren för att slå på förstärkaren (eller för att aktivera något av de automatiska lägena). Ringen runt brytaren börjar då lysa, vilket talar om att förstärkaren är påslagen. Tryck på strömbrytaren en gång till för att stänga av förstärkaren. OBS! Om du tycker att ljuset från strömbrytaren lyser för starkt kan du täcka över det med den självhäftande ringen. Av/på-lägen

Förstärkaren kan slås på och av manuellt, eller automatiskt med hjälp av styrsignaler. Läget väljs med omkopplaren på baksidan: Med omkopplaren i läge 12V TRIGGER ON slås förstärkaren på automatiskt av en 12-volts styrsignal i minijack-ingången som är märkt IN till vänster om omkopplaren. Förstärkaren försätts i standby-läge om styrsignalen försvinner. Strömbrytaren på fronten fungerar fortfarande och måste vara i läge ON för att signalavkänningen ska fungera. Om strömbrytaren står i läge OFF är förstärkaren avslagen, oavsett om den får någon styrsignal eller inte. In- och utgångar för styrsignaler

Ingången märkt 12V TRIG IN används för en kabel med 3,5-millimeters minijack-kontakter som överför en 12-volts styrsignal som slår på och stänger av förstärkaren. För att använda denna funktion måste omkopplaren bredvid stå i läget ON. Ingången tar emot lik- eller växelströmssignaler på mellan 3 och 30 volt. Utgången märkt OUT används för att ansluta ännu en 3,5-millimeters minijack-kabel som överför en 12-volts styrsignal till en annan apparat. Denna utsignal är tillgänglig så länge det finns en insignal ansluten till IN-ingången. Säkringskrets

RB-1552MKII och RB-1582MKII skyddas av säkrings- och värmekretsar mot extrem eller felaktig användning. Till skillnad från liknande konstruktioner är skyddskretsarna inte beroende av ljudsignalen och påverkar därför inte ljudkvaliteten. Säkringskretsarna känner i stället av temperaturen på utgångsenheterna och stänger av slutsteget om den blir för hög.44 RB-1552MKII/RB-1582MKII stereoslutsteg Du kommer antagligen aldrig att märka av dessa säkringskretsar. Om något fel mot förmodan skulle uppstå slutar förstärkaren att spela och lysdioden på fronten börjar lysa. Om detta händer stänger du av förstärkaren och låter den kylas av i ett par minuter. Försök sedan att lokalisera felet och rätta till det. När du sedan sätter på förstärkaren igen nollställs skyddskretsarna och indikatorn på fronten bör slockna. I de flesta fall aktiveras säkringskretsarna om något fel har uppstått. Detta kan till exempel vara en kortsluten högtalarkabel eller otillräcklig ventilation som orsakar överhettning. I mycket sällsynta fall kan säkringskretsarna även aktiveras av högtalare med extremt låg impedans. Om säkringskretsarna löser ut flera gånger och du inte kan lokalisera felet, kontaktar du din Rotel-återförsäljare så får du hjälp med felsökning. Signalanslutningar

Se figur 2 och 3 OBS! För att undvika höga ljudnivåer som kan vara skadliga, var noga med att stänga av förstärkaren innan anslutningar görs. RB-1552MKII och RB-1582MKII har anslutningar för konventionella RCA- kontakter, vilket är kontakter som används i nästan all ljudutrustning, och klarar även balanserade XLR-kontakter. Använd signalkablar av hög kvalitet för högsta prestanda. Anslut varje utgång på försteget till motsvarande ingång på slutsteget. Omkopplare för insignaler

En brytare på baksidan anger vilket slags signaler som används. Välj balanserade eller obalanserade signaler. OBS! Använd antingen obalanserade eller balanserade utgångar från signalkällan som ansluts till förstärkaren. Koppla inte in både RCA- och XLR-utgångarna på en och samma enhet till En identisk förstärkaren. Högtalare Val av högtalare Vi rekommenderar att du använder högtalare som har en nominell impedans på 4 ohm eller mer. Du bör också vara försiktig med att driva flera par högtalare parallellt eftersom impedansen då halveras. Om du till exempel driver två par högtalare med 8 ohms impedans vardera blir den sammanlagda impedansen 4 ohm. Om du driver flera par högtalare parallellt bör du välja högtalare med 8 ohms impedans. Högtalarimpedanser är dock inte exakta och i själva verket är det få högtalare som utgör några problem för RB-1552MKII och RB-1582MKII. Kontakta din Rotel-återförsäljare om du har några frågor. Val av högtalarkabel Använd en skärmad och tvåledad högtalarkabel för att ansluta dina högtalare. Högtalarkabelns storlek och kvalitet påverkar anläggningens ljudkvalitet. En standardkabel kan fungera, men kan också minska utsignalens styrka och dämpa basåtergivningen, särskilt i anläggningar med långa kablar. Rent allmänt fungerar grövre kablar bäst. För bästa resultat bör du överväga att skaffa högtalarkablar av hög kvalitet. Din Rotel-återförsäljare kan hjälpa dig att välja rätt kablar till din anläggning. Polaritet och fas När du ansluter högtalarkablarna måste du se till att polariteten blir rätt. Plus- och minusledarna måste sitta på rätt ställe på alla förstärkarkanaler och högtalare. Om polariteten i någon anslutning av misstag blir omvänd, minskas basåtergivningen och stereoperspektivet försämras. Alla kablar är märkta så att du kan se vilken ledare som är vilken – det kan till exempel finnas en färgmarkering eller en fasad kant på den ena ledaren, eller så kan kabeln vara genomskinlig och ha olika färger på själva ledarna (koppar och silver). Var konsekvent när du ansluter kablarna och använd alltid samma markering för polaritet både på högtalarna och på förstärkaren. Anslutning av högtalare

OBS! Följande text beskriver både anslutningar med avskalad kabel och med kabelkontakter. ANVÄND INTE båda anslutningarna samtidigt för att koppla in flera högtalare. Stäng av alla komponenter i anläggningen innan du ansluter högtalarna. RB-1552MKII och RB-1582MKII har fyra par färgkodade anslutningar, två för varje kanal. Högtalarterminalerna tar emot avskalad kabel samt banan- eller spadkontakter (utom i EU, där banankontakter inte är tillåtna). Dra kablarna från förstärkaren till högtalarna. Se till att varje kabel är tillräckligt lång för att du ska kunna flytta komponenterna och komma åt anslutningarna på baksidan. Om du använder banankontakter skruvar du på dem på högtalarkabeln och pluggar in dem i högtalarterminalerna. Terminalhylsorna ska vara helt inskruvade (medsols). Om du använder spadkontakter fäster du dem på ledarna. Om du använder avskalad kabel direkt i högtalarterminalerna så separerar du ledarna och skalar av isoleringen. Var noga med att du inte skalar av själva koppartrådarna. Skruva sedan upp terminalhylsan (motsols) och anslut spadkontakten runt terminalen eller trä den skalade kabeln genom terminalen. Skruva sedan fast terminalhylsan ordentligt. OBS! Se till att det inte finns några lösa kabeltrådar som kan komma i kontakt med intilliggande kablar. Felsökning De flesta problem som kan uppstå i en anläggning beror på felaktiga anslutningar eller inställningar. Om du stöter på problem försöker du lokalisera felet och kontrollerar dina anslutningar. Försök hitta orsaken till felet och gör sedan de ändringar som behövs. Om du inte får något ljud ur förstärkaren så kommer här ett par förslag på vad du kan göra: Frontens strömindikator lyser inte Förstärkaren får inte någon ström. Kontrollera strömbrytaren på fronten och se till att den står i läge ON. Kontrollera strömkabeln och alla anslutningar. Byte av säkring

Endast RB-1582MKII Om allting är rätt inkopplat men du fortfarande inte får något ljud kan du undersöka om säkringen har gått. Koppla ur strömkabeln och ta bort45 Svenska Specikationer RB-1552MKII Kontinuerlig effekt 130 watt per kanal (20–20 000 Hz, <0,03 %, 8 ohm)Total harmonisk förvrängning <0,03 % (20–20 000 Hz, 8 ohm)Intermodulationsförvrängning (60 Hz :7 kHz, 4:1) <0,03 %Frekvensomfång (+0,5/–3 dB) 10–100 000 HzDämpfaktor (20–20 000 Hz, 8 ohm) 450Högtalarimpedans Minimum 4 ohmSignal/brus-förhållande (IHF A) 120 dBIngångskänslighet/impedans Obalanserat 12 kohm/1,5 V Balanserat 100 kohm/2,5 VGain Obalanserat 26,6 dB Balanserat 22,5 dBStrömförsörjning Europeisk version 230 volt, 50 Hz USA-version 110 volt, 60 HzStrömförbrukning 400 wattMått (B x H x D) 431 x 144 x 339 mmFrontens höjd 3U (132,6 mm)Vikt (netto) 12,4 kg RB-1582MKII Kontinuerlig effekt 200 watt per kanal (20–20 000 Hz, <0,03 %, 8 ohm)Total harmonisk förvrängning <0,03 % (20–20 000 Hz, 8 ohm)Intermodulationsförvrängning (60 Hz :7 kHz, 4:1) <0,03 %Frekvensomfång (+0,5/–3 dB) 10–100 000 HzDämpfaktor (20–20 000 Hz, 8 ohm) 800Högtalarimpedans Minimum 4 ohmSignal/brus-förhållande (IHF A) 116 dBIngångskänslighet/impedans Obalanserat 12 kohm/1,9 V Balanserat 100 kohm/3,0 VGain Obalanserat 26,5 dB Balanserat 22,5 dBStrömförsörjning Europeisk version 230 volt, 50 Hz USA-version 110 volt, 60 HzStrömförbrukning 550 wattMått (B x H x D) 431 x 144 x 407 mmFrontens höjd 3U (132,6 mm)Vikt (netto) 17,6 kgAlla specifikationer är korrekta vid tryckningen. Rotel reserverar sig rätten att göra förbättringar utan föregående meddelanden.Rotel och Rotels Hi-Fi-logotyp är registrerade varumärken som tillhör The Rotel Co, Ltd., Tokyo, Japan. säkringshållaren

från baksidan. Om säkringen löst ut byter du ut den mot en ny och försöker igen. OBS! Se till att strömkabeln är utdragen ur vägguttaget innan du undersöker och byter ut säkringen. Ersätt bara säkringen med en likadan typ och storlek (3AG 125V 12A i USA och 5ST6.3 i Europa). RB-1552MKII har en säkring som sitter på insidan. Om du misstänker att säkringen har löst ut tar du förstärkaren till en auktoriserad Rotel- serviceverkstad. Försök inte byta ut säkringen själv. Om du öppnar förstärkaren riskerar du att få kraftiga stötar. Inget ljud hörs Om slutsteget får ström men inte ger ifrån sig något ljud kontrollerar du PROTECTION-lysdioden på fronten. Om den lyser läser du mer i nästa stycke. Om den inte lyser kontrollerar du alla anslutningar och inställningar på övriga komponenter i anläggningen. Skyddsindikatorn lyser Frontens skyddsindikator lyser när säkringskretsarna har stängt av förstärkaren. Detta händer i normala fall bara om ventilationshålen är blockerade, om du använder en felaktig högtalarkabel eller om slutsteget har använts extremt mycket. Stäng av slutsteget och låt det kylas av ett tag. Tryck sedan in och ut strömbrytaren för att återställa säkringskretsarna. Om felet inte rättas till beror det på något fel i anläggningen eller i själva slutsteget.46 RB-1552MKII/RB-1582MKII Стерео усилитель мощности ПРЕДОСТЕРЕЖЕНИЕ: Внутри нет частей, доступных для обслуживания пользователю. Доверьте обслуживание квалифицированному мастеру. ПРЕДОСТЕРЕЖЕНИЕ: Для снижения опасности возгорания или поражения электрическим током не подвергайте данный аппарат воздействию дождя или влаги. Не допускайте попадания посторонних предметов внутрь корпуса. Если внутрь корпуса попала влага или посторонний предмет, немедленно выньте вилку шнура питания из розетки. Доставьте аппарат к квалифицированному специалисту для осмотра и возможного ремонта. Прежде чем подсоединять аппарат и управлять им, прочтите все инструкции. Сохраните руководство по эксплуатации для дальнейшего использования. Обращайте внимание на предостережения, указанные на корпусе аппарата и в данном руководстве. Управляйте аппаратом в соответствии с инструкциями. Производите очистку корпуса только сухой тканью или
