BRUKSANVISNING 9.7 ADURO

For att du sca fà sá stor glädje och nytta som möjigt av din nya braskamin frán Aduro ár det viktigt att du laser genom braupsanvisningen noga innan du installerar och använder kaminen.

1.0 Allmänt

1.1 Certifieringar

Aduro 9-7 uppfyller den europeiska standarden EN 13240 somt nord standard NS 3058 och ar darmed godkänd for montering och användning i Europa. Aduro 9-7 År och Svanenmarkt, vilket innebär att kaminen uppfyller mycket stränga miljökrav och tillverkas på att miljövänligt satt. DoP (Declaration of Performance) vindes på www.adurofire.se.

1.2 Tekniska data

Nominell värmeeffekt	6 kW
Rökrör	Ø150 mm topp/bakre
Yttermätt (HxBxD)	1500 x 500 x 447 mm
Höjd römstuss über golv	1197,5 mm
Avständ från golv till centrum av bakre rörutgang	193 mm
Vikt	169,2 kg
Material	Plaat
Bränsle	Ved och vedbriketter
Vedlängd max.	39 cm
Konvektionskamin	✓
Primär-, sekundär och tertiär lufttillförtsel	✓
Sotfri glaslucka	✓
Asklåda	✓
Virkningsgrad	81,3%
Skorstensdrag	12 Pa
Maximal Förbrännning per timme: - Trä	ca. 3,1 kg
Värmeeffekt i byggnader med: - Optimal isolering:	150 m²
- Genomsnittlig isolering:	100 m²
- Dålig isolering:	60 m²

1.3 VIGTIG:SERIENUMMER

På braskainen finns ett serienummer angivet, se typskylten på baksidan av kaminen. Vi rekommenderar att du skriver upp serienumret. För att garantin sca gälla och vi enklare sca kunna hjälpa dig vid eventuella frågor ar det viktigt att du kan uppge det här numret.

P/Nr.

1.4 Hemtransport

När braskaminen transporteras hem sca den helst stä upp. Om du vill lagga den ner ar det viktigt att du tar bort de varmeakkumulerende sten og losa delar i brännkammaren, dvs. gjutjärnsgaller och losa eldfasta stenar, somt tar ut asklådan. Du kan även lata de eldfasta stenarna och gjutjärnsgallret sitta kvar i brännkammaren och)därefter fylla utrymmet med overblivet emballage, sa att alla losa delar halls på plats.

Du fär gärna installerera braskaminen på egen hand, men vi reckommenderar att du ber en sotare som vägledning. Din Återförsäljare kan också ge råd om installationen. Det är viktigt att du uppyller alla gällande nationella och europeiska bestämelser och Förordninger vid installation av braskaminen. För att kaminens Funktion och sakerhet skall kunna garanteras reckommenderar vi att installationen utförs av en fackman. Våra Återförsäljare av Aduro kan reckommendera lámpliga montörer, se www.adurofire.se.

Obs! Braskaminen mäste godkännas av behörig brandmästare innan den tas i bruk.

2.1 Placering av braskaminen/avständskrav

Avstandskrav foreligger bara Near braskaminen placeras intill brannbart material. Se nedanstende illustration. Om braskaminencka stä intill en murad vagg ell er andra ej brannbara material finns inga krav paa sakerhetsavstand. For att underlatta rengoringen och utnyttja konvektorluften optimalt rekommenderar vi dock att du har ca 5-10 cm avstand till vagggen.

Avstand till brännbart material

Obs! Det ar viktigt att braskaminen installeras på att golv med tillracklig barighet. Om den befintliga konstruktionen inte uppyller de hare kraven maste golvet forstarkas på lampligt satt (t.ex. med hjälp av en platta som fördelar belastningen over en större yta) for att uppnà detta.

Om braskainen ske placeras på ett brännbart underlag som t.ex. trägolv eller helttackningsmatta måste du Först lagga ett icede brännbart underlag emellan. Golvplattans storlek beror på hur stor braskamin du har och plattan skagå minst 30 cm framfor och 15 cm på var sida om braskainen.

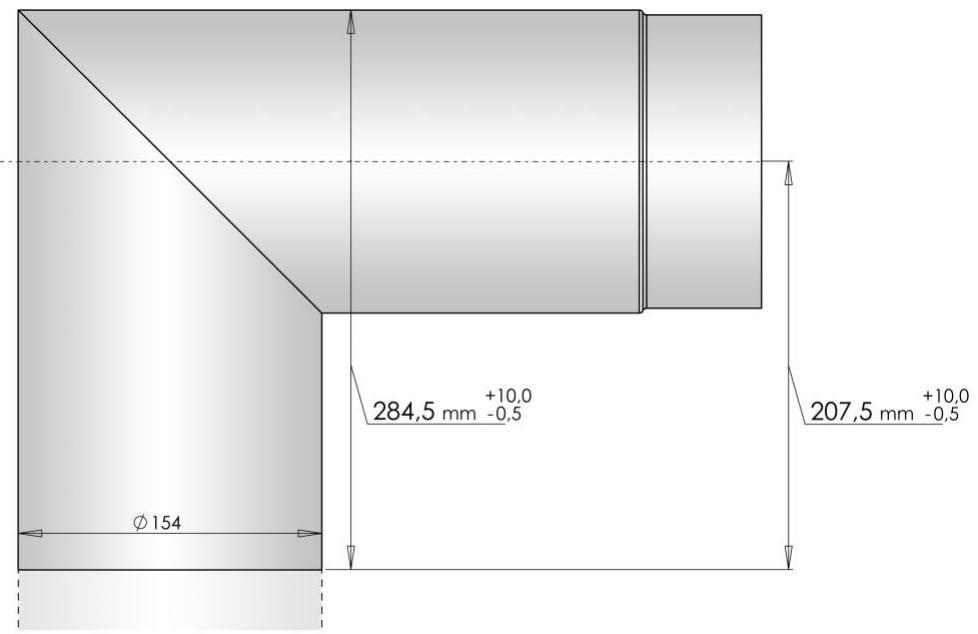

2.2 Röranslutning

Vid leverans frän fabriken ar Aduro 9-7 forseddd med att rökrör högst upp. Om du vill leda ut röken på kaminens baksida, bruges et 90^ røgrør. Dette rør skal afkortes, se nedenstäende illustration. Toppavgangen avslutas med en dekorationsplåt, som ligger i asklådan. Till Aduro braskaminer används att rökrör med en diameter på 150 mm.

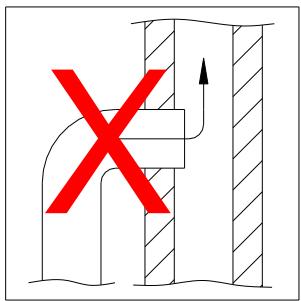

2.3 Anslutning till murad skorsten

Om braskainen ske anslutas till en murad skorsten används ett böjt rökrör via toppanslutningen. Mät noga och gör sedan hal i skorstenen. Sätt väggenomföringen på plats och tata muren med murbruk. Ställ sedan dit braskainen och montera fast rökret. Lagg en tunn packning mellan rökroret och väggenomföringen für att tata anslutningen. Rökroret sca gå 5–10 cm in i väggenomföringen, men fär inte gå sä langt in att den blockerar skorstensöppningen (se figur nedan).

Braskaminen kan vara ansluten till sama skorsten som flera andra värmekällor. Men innan du gör det mäste du kontrollera vilka regler som gäller.

2.4 Varmeakkumulerende sten

• Braskaminen blir varm under drift och bördärfor hanteras med forsiktigkeit.
• Förvara aldrig lättantändiga vätskor som bensin i narheten av braskainen och använd aldrig lättantändiga vätskor for att fö eld i kaminen.
• Töm aldrig asklådan när braskaminen ar varm. Det kan ligga glöd i asklådan upp till 24 timmar after att elden har slocknat. Vänta dārfor med att tömma asklådan tills du ar saker på att det inte finns nàgon glöd kvar i lådan.
• Luckan skara varstangd nar braskaminen anvands. Under de forsta minuterna after att du har tant kan du dock lamna luckan pà glant.
  I handelse av soteld sca du stanga samtiga spjall pa braskaminen och tillkalla brandkaren.

3.2 Bransletyper

Alla sorters ved, sāsom björk, bok, ek, alm, ask, barträd och fruktträd kan användas som bränsle i kaminen. Olika trāslag har olika densitet, ju högre densitet veden har desto högre ár energivärdet. Högst densitet har bok, ek och björk. Vi rekommenderar att du använder tra som har kluvits och sedan forvarats utomhus under tak i minst ett ár. Trä som forvaras inomhus har en tendens att bl För torrt och brinner dārfor for snabbt. Träden ská helst fällas om vintern, daß en stor del av træts fukt har dragits ner i rötterna. För att uppnà optimal forbränning bör træts fukthalt inte overstiga 18 procent, vilket motsvarar ca 1 árs forvaring utomhus under tak. Træts fukthalt kan mātas med hjälp av en fuktmätare eller genom att smörjia in enaänden av ett vedtra med diskmedel och därefter blasa i andraänden. Om træt ár tillräckligt torrt bildas sāpbumblor. Træt ská klyvas i bitar med en diameter på ca 10 cm och langden ske vara max. 39 cm. Om du använder alltför fuktig ved minskas kaminens värmeeffekt avsevärt och partikelutsläppen ökar.

Det ar forbjudet att elda lackerat och impregnerat trä, spanplattor, papper och annat avfall. Fossila brändsen fär inte användas. Eldning av sádant material skadar saväl miljön som braskaminen och din hälsa.

3.3 Hur tander jag braskaminen?

Tändingen spelar stor roll när du vill uppna snabb och effektiv Förbränning.

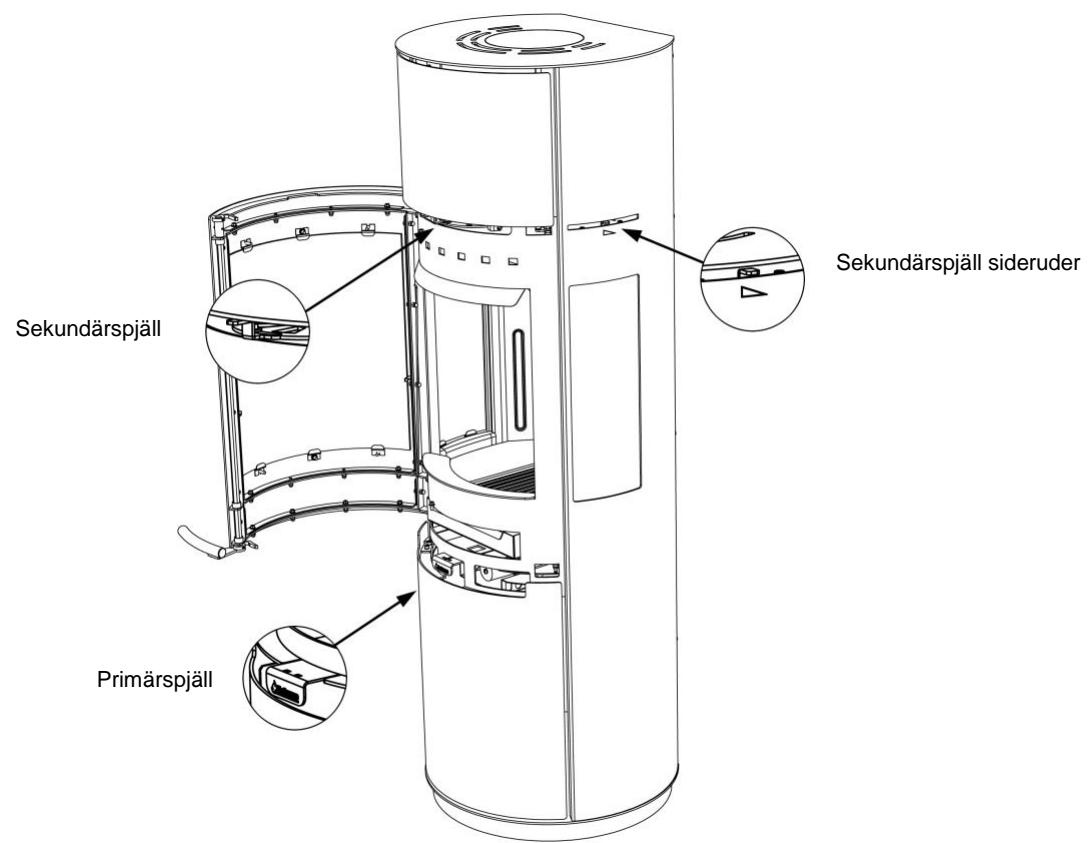

1) Börja med att öppna primärspjället/startspjället langst ner under luckan och sekundäröppningen/).[5] sekundärspjället högst upp bakom luckan. Primärspjället används i börgjan För att få fyr på brasan, medan sekundärluften häller brasan vid liv. Nedanstænde figur visar braskaminen sedd framifrän och var spjällen sitter.
2) Lagg ett vedtra på tvåren i brännkammaren och placera två tandbriketter ovanpå. Tänd briketterna och lagg sedan genast ett nytt vedtra direkt ovanpå briketterna och ett par små trästickor på tvåren ovanpå. Det måste kunna komma luft till briketterna, men vedtrāna ska ligga tatt ihop och "värma" varandra.
3) Lát luckan stá öppen ca 1 cm tills glaset ár sá varmt att du inte langre kan róra vid det. Stäng sedan luckan.
När det finns klara, synlga flammor och elden har tagit bra fart, stäng primärspjället langst ner under luckan.

Obs! Handtagen blir varma när braskaminen används. Använd dārfor den medfoljande handsken till att sköta kaminen.
På www.adurofire.se finns en film med tips om hur du tänder och eldar i braskaminen.

3.4 Forstaeldningen

De Första gängerna du anvander braskainen kan det forekomma rök och dalg lukt frän braskainen, vilket ar helt normalt. Det beror på att den värmebeständiga lackenHardas. Se till att vädra tillräcklig i rummet under den har tiden. Det ar också viktigt att elda fösiktigt de två till tre Första gängerna, eftersom braskainen langsamt utvidgas. Du bör också källa till att kaminen under uppvärming och nedkylning kan ave sá kallade "klickljud", ungefär som när du häller kokande vatten i en diskho. Detta beror på de stora temperaturskillnader som materialet utsätts for.

Första gängen du eldar bör du använda ca 1 kg ved och det ar också en bra idé att lata luckan stå på glänt och inte stänga den fällän kaminen har svalnat. Detta skä göras for att Förhindra att packningen klistrar fast på själva kaminen.

3.5 Hur eldar jag i braskaminen?

Braskaminen ar avsedd for intermittent forbranning. Det betyder att varje elnding farr brinna ner till glod innan man eldar paigen.

For att fä basta tänkbara forbränning sku du reglera effekten/värmemängden med hjälp av branslet. Små vedträn ger kraftigare forbränning an stora vedträn, aftersom ytan ár större och veden avger mer gas. Dessutom avgörns forbränningen ocksá av mangden ved i brännkammaren. Till normal användning bör du inte lögga in mer an två vedträn i taget. Om du vill uppnå högre effekt kan du lögga in mer ved. Den nominella varmeeffekten uppnås genom att elda ca 1,5 kg ved per timme.

3.6 Sekundärspäjj

Sekundärspjället sitter over öppningen och bakom luckan. Det skä alltid vara öppet när du eldar i braskainen. Med det här spjället kan du anpassa braskainen till skorstensdraget och önskad varmeeffekt. Dra spjället at höger for att öka lufttillförseln och at vänster for att minska den. Under normala forhällanden fungerar braskainen när spjället ar mellan 60 och 100 procent öppet. Skjut aldrig spjället så langt at vänster att flammorna systknar. Du skä alltid kunna se flammor, daß vet du att Förbränningen ar ren och effektiv. För lög lufttillförsel kan leda till dālig Förbränning, Höga emissioner och en dālig Förbränningsgrad.

Sekundärspjället til sideglass sitter over sideglas. Med det här spjället kan du anpassa braskaminen till skorstensdraget och önskad varmeeffekt. Med abnet spjäll vil du kinne reducere sot på sideglass.

Aduro-nyckel: Den här nyckeln medfoljer kaminen och används für att sköta sekundärspjället. Nyckeln sätts fast på "handtaget" sö att du kan justera lufttilförseln frän sida till sida. Dra spjället at Höger für att öka lufttilförseln och at vänster für att minska den.

3.7 Primärspjäll

När du lagger in ny ved sca du öppna primärspjället som sitter langst ner under luckan. Låt spjället vara öppet tills elden har tagit fart. För att utnyttja brändslet optimalt kan du vänta med att lögga på ny ved tills glöden ar sö liten att du måste öppna primärspjället i ca 2 min. for att få fyr på de nya vedtrāna.

Om du vill undvika att det yr aska ur kaminen när du öppnar luckan for att lagga i ny ved kan du öppna primärspjället under luckan ca 1 minut innan du öppnar luckan. Då ökar draget genom kaminen och det ar inte lika sannolikt att aska faler ut.

Obs! Om du eldar for kraftigt i braskaminen och forbränner mer an ca 3,1 kg ved i timmen finns det risk for att lacken på kaminen missfargas och senare faller av. Det gär att lacka om kaminen, men detta tacks inte av tillverkarens garanti. Andra skador på kaminen som beror på alltför kraftig edning tacks inte heller av garantin.

3.8 Aduro-tronic-automatik

Den patentsökta och automatiska Funktionen Aduro-tronic kan sköta braskainen at dig. Du behöver dà bara tänka på att lögga in torr ved i kaminen och aktivera automatiken. Därefter fixar Aduro-tronic resten och du kan njuta av flammorna och den effektiva Förbränningen. Aduro-tronic er en manuel betjent mekanisk opstartsanordning, der fungerar heltutan elanslutting.

Obs! Det är viktigt att alltid använda torr ved i rätt storlek für att uppnå optimal forbränning.

3.8.1 Så har använder du Aduro-tronic

När du tänder brasan

Första gängen braskainen tänds behöver den få sá mycket primärluft tillförd som möjigt für att kunna tända brasan. Därfor kan primärspjället hällas "tvängsöppet". Det gös genom att du drar primärspjället ända fram och därefter sätter Aduro-nyckeln i kläm (se figur). När kaminen ar varm och det finns ett lager glöd påBOTEN av brännkammaren kan du stalla Adurotronic i det automatiska laget och ta bort Aduro-nyckeln.

Alternativek van du lata luckan sta på glant de forsta minuterna under upptandningen (utan nyckel).

När du fyller på ved

Varje gäng du lagger på ny ved i braskainen måste du tillföra primärluft i lagom mängd under de Första minuterna. Det är dock ochså viktigt att inte tillföra primärluft under alltfor lang tid. Detta är nödvändigt for att forbränningen ske bli optimal. Aduro-tronic-automatiken bryter tillförseln av primärluft vid lamplig tidpunkt. Du aktiverar automatiken genom att dra ut primärspjället varje gäng du lagger in ny ved. Aduro-tronic-automatiken stänger sedan spjället gradvis after förprogrammerad tid.

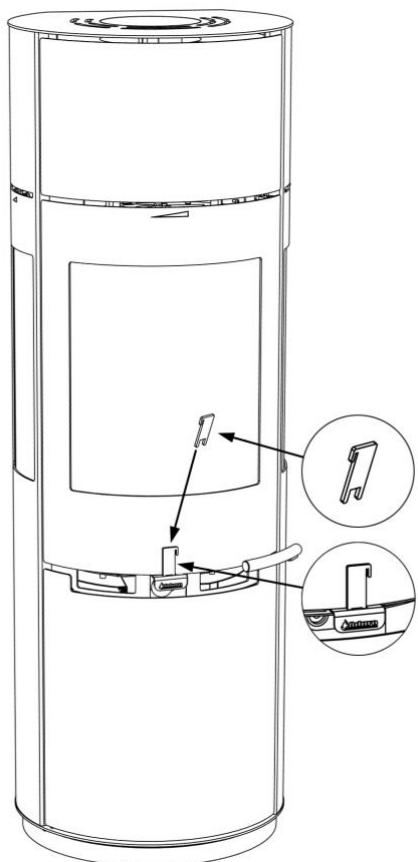

Justering av Aduro-tronic-automatiken

Automatiken ar Förinstäldd sà att primärluften bara tillförs under de Första fem minuterna. Den HAR inställningen används nar braskaminen testas på Teknologisk Institut für edning med ved i "standard"-storlek som har optimal fukthalt, mellan 17 och 18 procent. Standardstorleken på ved ár ca 30 cm langd och ca 10 × 10 cm tjocklek. Vid testet används också en "standard"-skorsten. I verklighthen kan forhällandena se annorlunda ut. Därfor har du

möglicht het ställa in Aduro-tronic-automatiken utifrän just dina Förhällanden. Om du vill att primärspjället skå stängas lite längsammare (t.ex. om du har lite minde drag i skorstenen, om veden är större eller om du inte vill behöva fylla på ved lika ofta): Justera skruven på framsidan av justeringsbeslaget med en liten insexyckel, sö att spjället stängs längsammare. Om du vrider skruven öt Höger forländs stängningstiden, medan den förkertas om duvrider öt vänster. Aduro-tronicmökke likkukle pape mere end 6 minutter.

3.9 Ventilation/frisklufttillforsel

För att braskainen ske fungera optimal mäste Förbränningen tillforas luft. Därfor ar det viktigt att det kan komma in tillrackligt med luft i det rum där braskainen stär. Tata hus, kraftiga flaktar och ventilationsanlaggningar kan skapa undertryck kring braskainen, vilket ger röklukt och dalg forbränning. I sadana fall ar det nodvändigt att öppna ett fönster for att tillfora luft till forbränningen och jämna ut undertrycket. Du kan också satta in en luftventil i det rum där braskainen stär. Mängden forbränningsluft som gär at till forbränningen ar ca 25 m^3/h .

4.0 Skorstenen

Data for berakninq av skorsten:

	Holz
Rökgastemperatur uppmätt vid [20 °C]	245
Rekommanderat skorstensdrag [mbar]/[Pa]	0,12/12
Rökgas, massaflöde [g/s]	5,7

Den optimala forbränningen uppnås vid ett konstant skorstensdrag på 0,10 till 0,14 mbar, uppmätt i rökröret ovanfor kaminen. Det finns mange faktorer som påverkar skorstensdraget, bland annat utomhustemperatur, vindystyrka och omkringliggande byggnader. Minsta rekommanderade skorstenslangd År 3,5 m och lámplig tvärsnittsarea År 150-200 cm² (150-160 mm i diameter). Om det inte går att få tillräckligt bra skorstensdrag på naturlig vög kan du montera en röksugare på skorstenen. Om skorstensdraget År for starkt kan du montera ett spjäll som reglerar det. Kontakta sotaren på orten for närmare rådgivning om detta.

4.1 Däligt drag i skorstenen

Om skorstenen ar for lag, otät eller bristfälligt isolerad kan det uppsta problem med skorstensdraget (lát sotaren bedöma det). Draget sca vara ca 0,10-0,14 mbar for att ge tillfredsställande forbränning och forhindra rökutsläpp.

Om sotaren gör bedömmingen att draget ard tillräcklig och du ändå har problem med att fä fyr i kaminen, kan du prova att forlänga tändfasen/använda flera tunna stickor, sö att skorstenen värms upp ordentlich heltigenom. Skorstenen drar inte optimalt forrän den ard ordentlich varm. Tändfasen kan forlängas genom att du använder massor av stickor samt 1-2 tändbriketter. När du har fätt ordentlich glöd fyller du på med 2-3 torra vedtränn.

5.0 Underhäll av braskaminen

Packningar

Med tiden blir packningarna slitna och bör då ses over. Om de ar otata bör de bytas.

Glas

Fuktig ved kan ge sotfläckar på glaset. Du kan enkelt torka bort dem med en fuktig trasa som du doppar i kall aska frän kaminen och gnider på det sotade glaset. Det finns även rengöringsmedel som ar särskilt avsedda for borttagning av sot på glaset, fx Aduro Easy Clean svampen.

Brännkammaren

De gula plattorna i brännkammaren slits naturligt och bör bytas ut när de har fätt sprickor som ar mer an en halv centimeter stora. Plattornas hällbarhet beror på hur mycket och hur kraftigt kaminen används. Du kan själv byta plattorna som levereras i färedda set. Du kan också köpa hela plattor sö att du själv kan kopiera de utslitna plattorna. Om du vill ha mer information fär du gärna besöka www.aduroshop.com.

Aska

Töm asklådan innan den blir helt full. Lämna alltid att lager aska i botten av kaminen. Det isolerar brännkammaren och gör det enklare att tända brasan.

Kaminens yta ar lackad med varmebeständig Senotherm®-lack. Den bevaras bast om du bara dammsuger på den med ett litet munstycke med mjuka borst eller dammar av den med en torr och mjuk trasa. Använd inte vatten, sprit aller andra losningsmedel, aftersom det avlågsnar lacken.

Braskaminens insida och rökrör kan rengöras genom luckan och eventuellt genom rökrörets rensningsöppning. För att fä fri tillgang till toppen av braskainen och rökröret, avmonteras metal rökvändarplattan. Det gär också att ta bort rökröret frän kamenen och rengördet. Du bör rengörá braskaminens insida och rökrör varje ør erller oftare om så behövs, beroende på hur mycket kamenen används. Du kan øven be sotaren utföra det här arbetet.

Om det blir repor i ytbelaggngen erer om den slits ner kan du afterbehandla den/frascha upp ytan med den ursprungliga Senotherm®-lacken pa sprayburk. Den finns i bade svart och gratt hos din lokala Återförsäljare.

Obs! Utför allt underhäll på braskaminen;när den är kall.

Reservdelar och ej godkända ändringar

Du fär endast använda originaldelar till braskaminen. Läs mer på www.aduroshop.com. Det är förbudet att genomföra ej godkändaändringar på braskaminen, eftersom det innebär att den inte langre uppyller de godkända specificationerna.

6.0 Tillbehör

Till Aduro braskaminer erbjuds att brett sortiment av tillbehör:

Eldningsverktyg
Vedkorgar i filt, PET och lader
Vedkorgar
Sakerhetsgrind
- Brikettkorg och askhink
Golvplattoriglasochstal
Rokr
- Aduro Easy Firelighter
- Aduro Easy Clean svamp

7.0 Reklamationsratt och garanti

I enlighet med gällande konsumentköplag har kunden rätt att reklamera braskainen inom två ar från inköpsdatum. Kvitto med datum gäller som bevis. Reklamationsräten täcker inte skador som har orsakats av felaktig installation eller användning av braskainen. Reklamationsräten omfattar inte heller sösa delar eller slitdelar (eldfasta stenar, glas, packninger, skenor, gjutjärnsgaller och handtag), eftersom dessa slits genom vanlig användning. De här delarna kan köpas som reservdilar.

Aduro ger dig möljighet att utöka ovanstäende garanti på braskaminen frän två till fem År. Du kan bara gå in på.Var hemsida www.adurofire.se och registrera din nya braskamin i.Var garantidatabas. Garantin,trader i kraft sá snart du har fyllt i alla datafält. Du maste registrera braskaminen inom en manad frän det att du harköpt den.

8.0 Frägor och svar

Om du vill ha mer information fár du gärna besöka VX hemsida pA www.adurofire.se.
