BRUKSANVISNING WTE2512 WHIRLPOOL

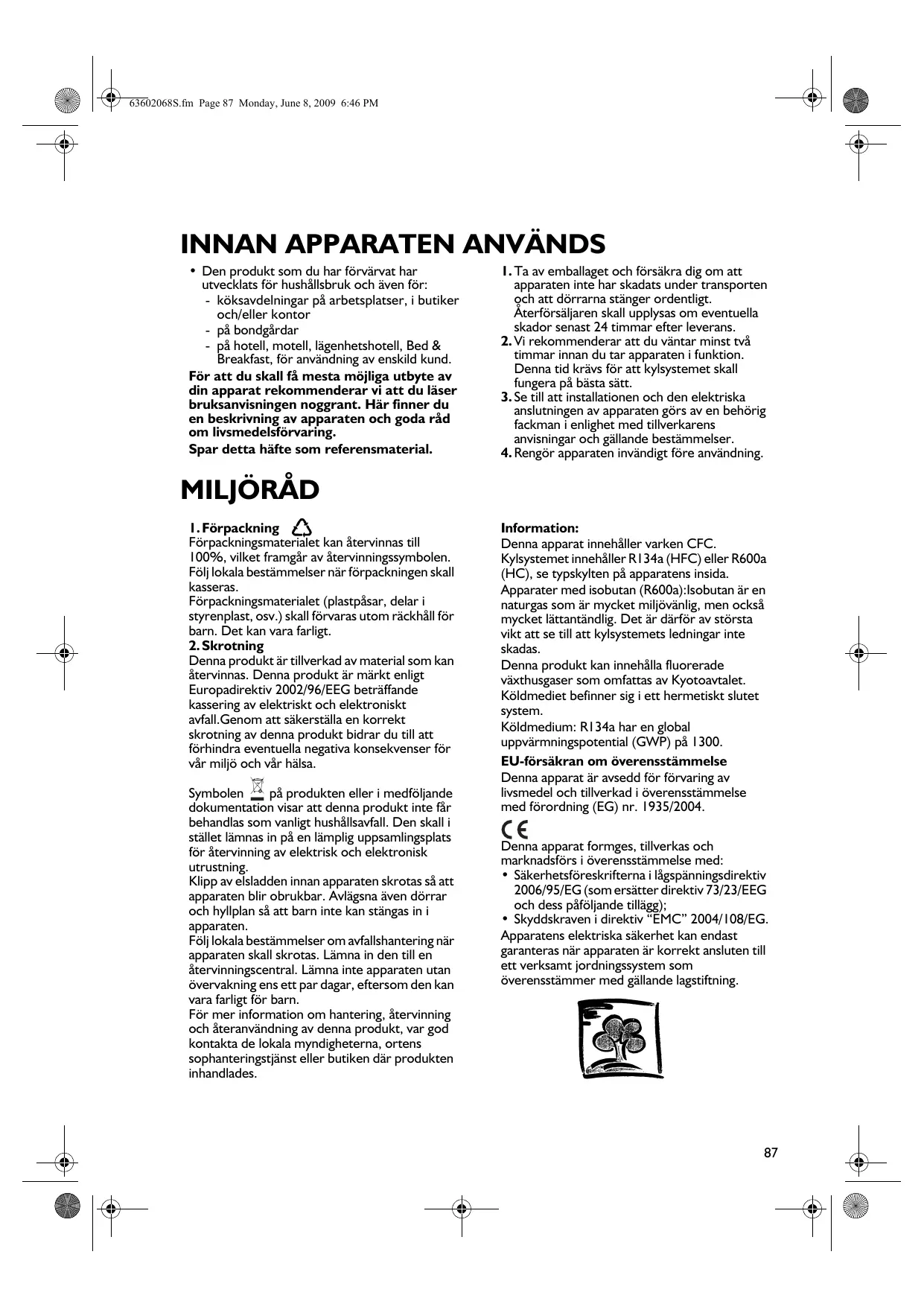

63602068S.fm Page 87 Monday, June 8, 2009 6:46 PM INNAN APPARATEN ANVÄNDS • Den produkt som du har förvärvat har utvecklats för hushållsbruk och även för: - köksavdelningar på arbetsplatser, i butiker och/eller kontor - på bondgårdar - på hotell, motell, lägenhetshotell, Bed & Breakfast, för användning av enskild kund. För att du skall få mesta möjliga utbyte av din apparat rekommenderar vi att du läser bruksanvisningen noggrant. Här finner du en beskrivning av apparaten och goda råd om livsmedelsförvaring. Spar detta häfte som referensmaterial.

1. Ta av emballaget och försäkra dig om att apparaten inte har skadats under transporten och att dörrarna stänger ordentligt. Återförsäljaren skall upplysas om eventuella skador senast 24 timmar efter leverans. 2. Vi rekommenderar att du väntar minst två timmar innan du tar apparaten i funktion. Denna tid krävs för att kylsystemet skall fungera på bästa sätt. 3. Se till att installationen och den elektriska anslutningen av apparaten görs av en behörig fackman i enlighet med tillverkarens anvisningar och gällande bestämmelser. 4. Rengör apparaten invändigt före användning.

MILJÖRÅD 1. Förpackning Förpackningsmaterialet kan återvinnas till 100%, vilket framgår av återvinningssymbolen. Följ lokala bestämmelser när förpackningen skall kasseras. Förpackningsmaterialet (plastpåsar, delar i styrenplast, osv.) skall förvaras utom räckhåll för barn. Det kan vara farligt. 2. Skrotning Denna produkt är tillverkad av material som kan återvinnas. Denna produkt är märkt enligt Europadirektiv 2002/96/EEG beträffande kassering av elektriskt och elektroniskt avfall.Genom att säkerställa en korrekt skrotning av denna produkt bidrar du till att förhindra eventuella negativa konsekvenser för vår miljö och vår hälsa. Symbolen på produkten eller i medföljande dokumentation visar att denna produkt inte får behandlas som vanligt hushållsavfall. Den skall i stället lämnas in på en lämplig uppsamlingsplats för återvinning av elektrisk och elektronisk utrustning. Klipp av elsladden innan apparaten skrotas så att apparaten blir obrukbar. Avlägsna även dörrar och hyllplan så att barn inte kan stängas in i apparaten. Följ lokala bestämmelser om avfallshantering när apparaten skall skrotas. Lämna in den till en återvinningscentral. Lämna inte apparaten utan övervakning ens ett par dagar, eftersom den kan vara farligt för barn. För mer information om hantering, återvinning och återanvändning av denna produkt, var god kontakta de lokala myndigheterna, ortens sophanteringstjänst eller butiken där produkten inhandlades.

Information: Denna apparat innehåller varken CFC. Kylsystemet innehåller R134a (HFC) eller R600a (HC), se typskylten på apparatens insida. Apparater med isobutan (R600a):Isobutan är en naturgas som är mycket miljövänlig, men också mycket lättantändlig. Det är därför av största vikt att se till att kylsystemets ledningar inte skadas. Denna produkt kan innehålla fluorerade växthusgaser som omfattas av Kyotoavtalet. Köldmediet befinner sig i ett hermetiskt slutet system. Köldmedium: R134a har en global uppvärmningspotential (GWP) på 1300. EU-försäkran om överensstämmelse Denna apparat är avsedd för förvaring av livsmedel och tillverkad i överensstämmelse med förordning (EG) nr. 1935/2004. Denna apparat formges, tillverkas och marknadsförs i överensstämmelse med: • Säkerhetsföreskrifterna i lågspänningsdirektiv 2006/95/EG (som ersätter direktiv 73/23/EEG och dess påföljande tillägg); • Skyddskraven i direktiv “EMC” 2004/108/EG. Apparatens elektriska säkerhet kan endast garanteras när apparaten är korrekt ansluten till ett verksamt jordningssystem som överensstämmer med gällande lagstiftning.

63602068S.fm Page 88 Monday, June 8, 2009 6:46 PM FÖRSIKTIGHETSÅTGÄRDER OCH ALLMÄNNA FÖRSLAG INSTALLATION • För att flytta och installera apparaten krävs minst två personer. • Var försiktig när du flyttar apparaten så att golven (t.ex. parkettgolv) inte skadas. • Se till att elsladden inte blir skadad under installationen. • Se till att denna apparat inte placeras i närheten av en värmekälla. • För att god ventilation skall kunna garanteras måste det finnas tillräckligt med utrymme runtom skåpet - både ovanför och på sidorna. Följ installationsanvisningarna. • Se till att apparatens ventilationsöppningar inte är blockerade eller övertäckta. • Se till kylsystemets ledningar inte skadas. • Ställ apparaten på ett golv som klarar att bära upp dess tyngd och på en plats som är lämplig för dess dimensioner och användning och se till att den står i våg. • Placera apparaten i ett torrt rum med god ventilation. Apparaten är utformad för att fungera i omgivningstemperaturer inom bestämda intervall, som i sin tur är beroende av vilken klimatklass apparaten tillhör. Apparatens klimatklass anges på typskylten: Det finns risk att apparaten inte fungerar på korrekt sätt om den står i ett rum där temperaturen är lägre eller högre än den avsedda. Klimatklass

SN N ST T Omgivningstemperatur (°C) Från 10 till 32 Från 16 till 32 Från 16 till 38 Från 16 till 43

Omgivningstemperatur (°F) Från 50 till 90 Från 61 till 90 Från 61 till 100 Från 61 till 110

• Kontrollera att spänningen på typskylten överensstämmer med spänningen i din bostad. • Använd inte förlängningssladdar eller adaptrar. • Använd vattenslangen som medföljer den nya apparaten för anslutningen till vattenledningen. Använd inte den gamla apparatens slang. • Elsladden får endast bytas eller modifieras av kompetent personal eller av Kundtjänst. • Det måste vara möjligt att skilja apparaten från elnätet, antingen genom att dra ut stickkontakten ur eluttaget eller med hjälp av en tvåpolig strömbrytare som skall sitta mellan apparaten och eluttaget.

SÄKERHET • Ställ aldrig in srpayburkar eller behållare som innehåller bränsle eller lättantändliga gaser i apparaten. • Förvara inte bensin och andra lättantändliga ämnen i gas- eller vätskeform i närheten av denna apparat eller andra elektriska apparater. Gaserna som utvecklas kan förorsaka brand eller explosion. • Använd inga andra typer av mekaniska, elektriska och kemiska anordningar än dem som rekommenderas av tillverkaren för att påskynda avfrostningen. • Använd inte och lägg inte in elektriska apparater inuti apparaten om dessa inte är specifikt auktoriserade av tillverkaren. • Apparaten får ej användas av personer (inklusive barn) med reducerad fysisk, känslomässig eller mental kapacitet, eller av personer utan lämplig kompetens eller erfarenhet, såvida de inte fått instruktioner om apparatens användande från den eller de personer som ansvarar för deras säkerhet. • Låt inte barn leka med apparaten eller gömma sig inuti den. Barn som ägnar sig åt sådana lekar riskerar att bli instängda i apparaten med påföljande risk för kvävning. • Förtär inte den vätska (ej giftig) som finns i frysackumulatorerna (på vissa modeller). • Förtär inte isbitar eller isglassar direkt efter att de tagits ut ur frysen. Den låga temperaturen kan förorsaka köldskador. ANVÄNDNING • Dra alltid ut stickkontakten ur eluttaget eller skilj skåpet från elnätet på annat sätt innan någon typ av rengöring och underhåll görs. • Apparater som är utrustade med ismaskin och vattendistributör måste anslutas till en vattenledning med dricksvatten (med ett tryck mellan 0,17 och 0,81 MPa (1,7 och 8,1 bar)). Ismaskiner och/eller vattendistributörer som inte är direkt kopplade till en vattenledning får endast fyllas med dricksvatten. • Använd kyldelen uteslutande för förvaring av färska livsmedel och frysdelen uteslutande för förvaring av frysta livsmedel, infrysning av färska livsmedel och tillverkning av isbitar. • Förvara inte glasbehållare som innehåller vätskor i frysdelen. De kan spricka. Tillverkaren accepterar inget ansvar om ovan nämnda säkerhetsföreskrifter och förslag inte iakttas.

63602068S.fm Page 89 Monday, June 8, 2009 6:46 PM ANVÄNDNING AV KYLDELEN OCH DESS FUNKTIONER Detta är ett kylskåp med -stjärnig frysdel. Avfrostningen av kyldelen sker helt automatiskt. Att ta kylskåpet i bruk Sätt in stickkontakten i eluttaget. Använd termostaten för att reglera temperaturen i både kyldelen och i frysdelen. Temperaturreglering i kyl och frys: 1. För att skåpet skall fungera korrekt med bästa möjliga temperatur för livsmedelsförvaring rekommenderar vi att termostaten regleras enligt anvisningarna på det medföljande produktbladet. 2. Använd termostatratten för att ändra temperaturen i kyldelen. Vrid ratten • till de lägsta numren/MIN för att få HÖGRE temperatur i kyldelen. • till de högsta numren/MAX för att ställa in LÄGRE temperatur. Termostaten i läge 0: apparatens funktioner och belysning är avstängda. 3. Tryck på knappen (fig. G) för att aktivera antikondensanordningen. Anmärkning: Rumstemperaturen, apparatens placering och hur ofta skåpdörren öppnas påverkar den invändiga temperaturen. Termostatratten måste därför regleras med hänsyn tagen till dessa faktorer.

Endast på modeller med antikondensanordning

Fig. G Placering av livsmedel i kyldelen Placera livsmedlen som på bilden. A. Tillagade livsmedel B. Fisk, kött C. Frukt och grönsaker D. Flaskor E. Ägg F. Smör, mjölkprodukter, ost Anmärkningar: • I det tomma utrymmet mellan hyllorna och kylskåpets bakre innervägg skall luften kunna cirkulera obehindrat. • Placera livsmedlen på sådant sätt att de inte kommer i direkt kontakt med kyldelens bakre vägg. • Lägg inte in varma livsmedel i kyl- eller frysdelen. • Förvara vätskor i behållare med lock. • Om grönsaker med hög vätskehalt förvaras i kylskåpet kan det bildas kondens i den nedersta lådan. Detta försämrar dock inte apparatens funktion.

63602068S.fm Page 90 Monday, June 8, 2009 6:46 PM ANVÄNDNING AV FRYSDELEN OCH DESS FUNKTIONER Frysdelen är -stjärnig. I frysdelen går det att lagra frysta livsmedel under så lång tid som anges på livsmedelsförpackningen. I frysdelen går det dessutom att frysa in färska livsmedel. Livsmedel som skall frysas in skall läggas på det översta gallret. Frysta livsmedel skall däremot placeras längre ned i frysen så att de inte kommer i kontakt med livsmedlen som skall frysas in. På dataskylten anges vilken mängd färska livsmedel det går att frysa in under ett dygn (24 timmar). Viktigt: Slå in färska matvaror som skall frysas i • aluminium- eller plastfolie eller lägg dem i platsbehållare med lock eller i andra lämpliga frysförpackningar. • I frysdelen kan lämplig temperatur för livsmedelsförvaring bibehållas även under ett strömavbrott. Vi rekommenderar dock att frysdelens dörr inte öppnas under strömavbrottet. Viktigt: I vidstående tabell anges hur många månader frysta livsmedel av olika slag kan förvaras i frysen. Följ dessa anvisningar. Att tänka på när du köper frysta livsmedel: • Försäkra dig om att förpackningen eller omslaget är intakt eftersom kvaliteten på livsmedlet annars kan ha försämrats. Om förpackningen är skrovlig eller har fuktfläckar har livsmedlet inte förvarats på optimalt sätt och det finns risk att det har börjat tina. • Planera din runda i livsmedelsaffären så att du går till frysdisken det sista du gör och använd fryspåsar för hemtransporten. • Lägg in de frysta livsmedlen i frysen så fort du kommer hem. • Tinade livsmedel får inte frysas om, utan måste förtäras inom 24 timmar. • Se till att temperaturvariationerna i matvarorna blir så små som möjligt. Respektera det “bäst före datum” som anges på förpackningen. • Följ alltid anvisningarna om frysförvaring som finns på matförpackningen. Tillverkning av isbitar • Fyll isbitslådan till 3/4 med vatten och placera den på infrysningsutrymmets botten. Använd inte spetsiga eller vassa föremål för att få loss isbitslådan om den har fryst fast.

63602068S.fm Page 91 Monday, June 8, 2009 6:46 PM AVFROSTNING OCH RENGÖRING AV FRYSDELEN Vi rekommenderar att frysdelen frostas av en eller två gånger per år eller när islagret på väggarna har blivit ca 3 mm tjockt. Det är en god regel att passa på att göra avfrostningen när livsmedelsförråden inte är så stora. 1. Öppna skåpdörren och ta ut alla livsmedel. Slå in matvarorna i tidningspapper och lägg dem tätt intill varandra på en mycket sval plats eller i en frysväska. 2. Dra ut stickkontakten ur eluttaget. 3. Låt skåpdörren stå öppen så att all frost på frysdelens väggar smälter. 4. Torka upp allt avfrostningsvatten som finns på frysdelens botten. 5. Rengör frysens insida med en svamp som fuktats i en blandning av ljummet vatten och milt rengöringsmedel. Använd inte slipmedel. 6. Skölj och torka noggrant. Anmärkning: Använd aldrig spetsiga eller vassa föremål eller artificiell uppvärmning för att få bort frostlagret. Det finns risk att det uppstår permanenta skador på frysen.

RENGÖRING AV KYLDELEN Rengör kyldelen regelbundet. Avfrostningen av kyldelen sker helt automatiskt. Det är helt normalt att det bildas vattendroppar på kyldelens bakre innervägg och det visar att det automatiska avfrostningsprogrammet pågår. Avfrostningsvattnet leds till ett dräneringshål och samlas sedan upp i en behållare där det förångas. Dra alltid ut stickkontakten ur eluttaget innan någon typ av rengöring görs. • Rengör med en svamp som fuktats i ljummet vatten och/ eller milt rengöringsmedel. • Skölj och torka torrt med en mjuk trasa. Använd inte slipmedel.

63602068S.fm Page 92 Monday, June 8, 2009 6:46 PM RENGÖRING OCH UNDERHÅLL Inbyggda kyl- och frysskåp

• Rengör regelbundet ventilationsgallren med en dammsugare eller med en borste (se bild A). • Rengör skåpets utsida med en mjuk trasa.

När du åker bort (längre bortavaro) 1. Töm kylen och frysen. 2. Dra ut stickkontakten ur eluttaget. 3. Frosta av frysdelen. Rengör både kyl- och frysdel invändigt och torka torrt. 4. Lämna dörrarna öppna för att förhindra att det uppstår dålig lukt.

Fig. A Felsökning 1. • • •

Apparaten fungerar inte. Är det strömavbrott? Är stickkontakten ordentligt insatt i eluttaget? Har strömmen brutits med hjälp av den tvåpoliga strömbrytaren? • Har en säkring gått? • Är elsladden trasig? • Står frysens reglage i läge 0 (Stopp)? 2. Temperaturen inuti kyl- och frysdelen är inte tillräckligt låg. • Är dörren ordentligt stängd? • Står apparaten i närheten av en värmekälla? • Är termostaten inställd på rätt sätt? • Finns det något som hindrar att luften cirkulerar genom ventilationsgallren? 3. Temperaturen inuti kyldelen är alltför låg. • Är termostaten inställd på rätt sätt? 4. Det finns vatten på kyldelens botten. • Finns det något som hindrar att avfrostningsvattnet rinner undan?

5. Den invändiga belysningen fungerar inte. Kontrollera först punkt 1 och gör sedan följande: • Dra ut stickkontakten ur eluttaget. I den medföljande översikten finns anvisningar och ritningar som förklarar hur man kommer åt glödlampan. • Kontrollera glödlampan och byt eventuellt. Maximieffekt: 15 W. 6. Onormal isbildning i frysdelen • Är dörren ordentligt stängd? • Hindrar livsmedlen som finns i frysdelen att dörren stängs ordentligt? Anmärkningar: • Att listen på kylskåpets framsida blir varm betyder inte att det är något fel, utan avsikten är att förebygga kondensbildning. • Blås- och gurgelljud som kommer från kylsystemet är helt normala.

63602068S.fm Page 93 Monday, June 8, 2009 6:46 PM SERVICE Innan du kontaktar Service: 1. Försök att åtgärda felet på egen hand (se “Felsökning”). 2. Sätt på apparaten igen för att kontrollera om felet har åtgärdats. Om så inte är fallet drar du ut stickkontakten ur eluttaget, låter apparaten stå och vila i en timme och gör sedan om försöket. 3. Om du inte lyckas åtgärda felet på egen hand kontaktar du Service. Uppge: • Vilken typ av problem det rör sig om,

• Modell, • Servicenumret (detta nummer finns efter ordet SERVICE på dataskylten som finns inuti apparaten), • Fullständig adress, • Telefon- och riktnummer.

Anmärkning: Omhängning av skåpets dörr som utförs av Service täcks inte av garantin.

INSTALLATION • Ställ inte apparaten i närheten av en värmekälla. • Placera apparaten på en torr plats med god ventilation. • Var noga med att inte täcka över eller på annat sätt blockera de nedre och övre ventilationsöppningarna. • Rengör apparatens insida (se avsnittet “Rengöring av kyldelen”).

Elektrisk anslutning

• Den elektriska anslutningen skall utföras i enlighet med gällande lokala bestämmelser. • Data angående spänning och effektförbrukning finns på dataskylten som är placerad vid sidan av frukt- och grönsakslådorna.

• Enligt lag är det obligatoriskt att ansluta apparaten till jord. Tillverkaren accepterar inget ansvar för personskador och skador på föremål som uppstår till följd av att dessa anvisningar inte har följts. • Låt en behörig fackman byta ut eluttaget om stickkontakten och eluttaget inte är av samma typ. • Använd inte förlängningssladdar eller adaptrar.

Skilja apparaten från elnätet

• Det måste vara möjligt att skilja apparaten från elnätet, antingen genom att dra ut stickkontakten ur eluttaget eller med hjälp av en tvåpolig strömbrytare som skall sitta mellan apparaten och eluttaget.

Fristående kyl- och frysskåp (inte inbyggda)

• För att kylskåpet skall fungera på bästa sätt måste det vara ett tomrum på minst 5 cm ovanför skåpet. Placera annan köksinredning på lämpligt avstånd för att säkerställa en god luftcirkulation. • Ställ skåpet i våg och justera framfötterna om det är nödvändigt.

63602068S.fm Page 94 Monday, June 8, 2009 6:46 PM OMHÄNGNING AV DÖRRARNA Det går att hänga om kylens/frysens dörrar. • Kontrollera att kylen/frysen inte är ansluten till elnätet och att både kyl och frys är tomma. • Det är lämpligt att vara två när dörrarna hängs om. Nödvändiga verktyg • Kryssmejsel • Skruvmejsel • 8 mm och 10 mm fast nyckel eller hylsnyckel. Se till att kylen/frysen inte lutar mer än 45º bakåt när den läggs ner på baksidan för att man skall kunna komma undersidan. Låt den vila på förpackningsmaterial i skumplast eller dylikt, så att kylrören på kylens/frysens baksida inte skadas. Skruva loss de två skruvarna som finns på baksidan av kylen/ frysen. Lyft bort kylens/frysens toppskiva. Använd en 8 mm fast nyckel eller hylsnyckel för att lossa de 3 bultarna från gångjärnet. Skruva ur de tre bultarna på motsatt sida. Ta av fästet och plastskyddet. Avlägsna sprinten och sätt tillbaka den i fästet. Sätt tillbaka den på motsatt sida av kylen/frysen.

Lyft av den översta dörren från det mittersta gångjärnsfästet och lyft bort den från kylen/frysen. Avlägsna låsskruven från kylens ovansida och skruva i den på motsatt sida.

Ta av det mittersta gångjärnet med hjälp av en 8 mm fast nyckel eller hylsnyckel. Var noga med att se till att det vita distanselementet inte kommer bort. Flytta gångjärnet åt sidan. Lyft av dörren från det nedre fästet.

Ta bort låsplattorna från mittpartiet av kylen och montera dem på motsatt sida. Ta bort låsplattorna från dörrarna och montera gångjärnsbussningarna på motsatt sida.

63602068S.fm Page 95 Monday, June 8, 2009 6:46 PM Skruva loss fötterna och ta av dem.

Ta bort det nedersta fästet med hjälp av en 8 mm fast nyckel eller hylsnyckel. Avlägsna sprinten och sätt tillbaka den. Använd en 10 mm nyckel för att skruva loss muttern och en skruvmejsel för att skruva loss sprinten. Det kan vara nödvändigt att trycka ut sprinten från undersidan för att få ut den helt.

Skruva loss skruven på undersidan och sätt i den på motsatt sida. Ta bort låsplattorna från den sida av kylen/frysen som inte används och montera dem i hålen som finns i fästena.

Sätt tillbaka dörrar och fästen i omvänd ordning. När fötterna sätts på plats, se till att den högsta foten hamnar på den sida där inget fäste finns.

Kontrollera att båda dörrarna hänger rakt både i horisontaloch vertikalriktningen och att isoleringslisterna sluter tätt på alla sidor innan du drar åt det nedersta gångjärnet.
