Produkttyp	Spiskåpa
Märke	AEG-ELECTROLUX
Modell	DVB3850B
Strömförsörjning	220-240 V
Antal hastigheter	3 (min, medel, max)
Belysning	LED (12 V - 20 W max - G4 halogen för utbyte)
Installationstyp	Utvändig utsugning eller intern recirkulation
Fettfilter	Diskmaskins- eller handdisk (månadsvis)
Aktivt kolfilter	Byte var 4:e månad (ej tvättbart, ej regenererbart)
Minsta avstånd (elektrisk häll)	45 cm
Minsta avstånd (gashäll)	50 cm
Material	Rostfritt stål
Kontroll	Tryckknappar (motor start/stopp, belysning, hastigheter)
Underhåll	Månatlig rengöring utvändigt och invändigt med neutralt rengöringsmedel
Säkerhet	Koppla ur före underhåll; flambera inte under fläkten; undvik öppen låga
Reservdelar	Kontakta auktoriserad service; använd originaldelar
Garanti	Se villkoren i butik eller på AEG:s webbplats

Vanliga frågor - DVB3850B AEG-ELECTROLUX

Hur installerar jag spiskåpan DVB3850B?

Installationen måste ha ett minsta avstånd på 45 cm för elektrisk häll och 50 cm för gashäll. Anslut fläkten till elnätet efter fullständig installation. Följ instruktionerna i den medföljande installationsguiden.

Hur rengör jag fettfiltren?

Fettfiltren ska rengöras en gång i månaden för hand med ett icke-aggressivt rengöringsmedel eller i diskmaskin vid låg temperatur och snabbt program. Diskmaskinen kan missfärga filtren, men prestandan förblir intakt.

När ska kolfiltret bytas?

Det aktiva kolfiltret är inte tvättbart och måste bytas var 4:e månad högst, beroende på användningsfrekvens. Det kan inte regenereras.

Hur byter jag lamporna i fläkten?

Koppla ur apparaten. Använd endast halogenlampor 12V - 20W max - G4 (anpassade för öppet belysningssystem). Rör inte lamporna med händerna. För LED-modellen, kontakta auktoriserad service.

Vilka viktiga säkerhetsåtgärder finns?

Koppla alltid ur fläkten före rengöring eller underhåll. Använd aldrig öppen låga under fläkten. Fritering måste övervakas för att undvika brand. Åtkomliga delar kan bli mycket varma under drift.

Kan fläkten användas i recirkulationsläge?

Ja, fläkten kan användas i filtreringsversion med intern recirkulation. Installera ett aktivt kolfilter för detta läge. Kontrollera installationsguiden för konfiguration.

Vad gör jag om fläkten inte startar?

Kontrollera strömförsörjningen (uttag, säkring). Se till att fläkten är korrekt ansluten. Om problemet kvarstår, kontakta auktoriserad service.

Hur använder jag de olika hastighetsnivåerna?

Använd knapp 3 för minsta effekten, knapp 4 för medeleffekten och knapp 5 för maxeffekten. Slå på fläkten 5 minuter före tillagning och låt den vara igång 15 minuter efter.

Kan jag använda fläkten utan filtren?

Nej, använd aldrig fläkten utan fett- och kolfiltren korrekt monterade. Det kan skada motorn och skapa brandrisk.

Var hittar jag originalreservdelar?

Använd endast original AEG-reservdelar. Du kan beställa dem på webbplatsen www.aeg.com/shop eller kontakta din auktoriserade service.

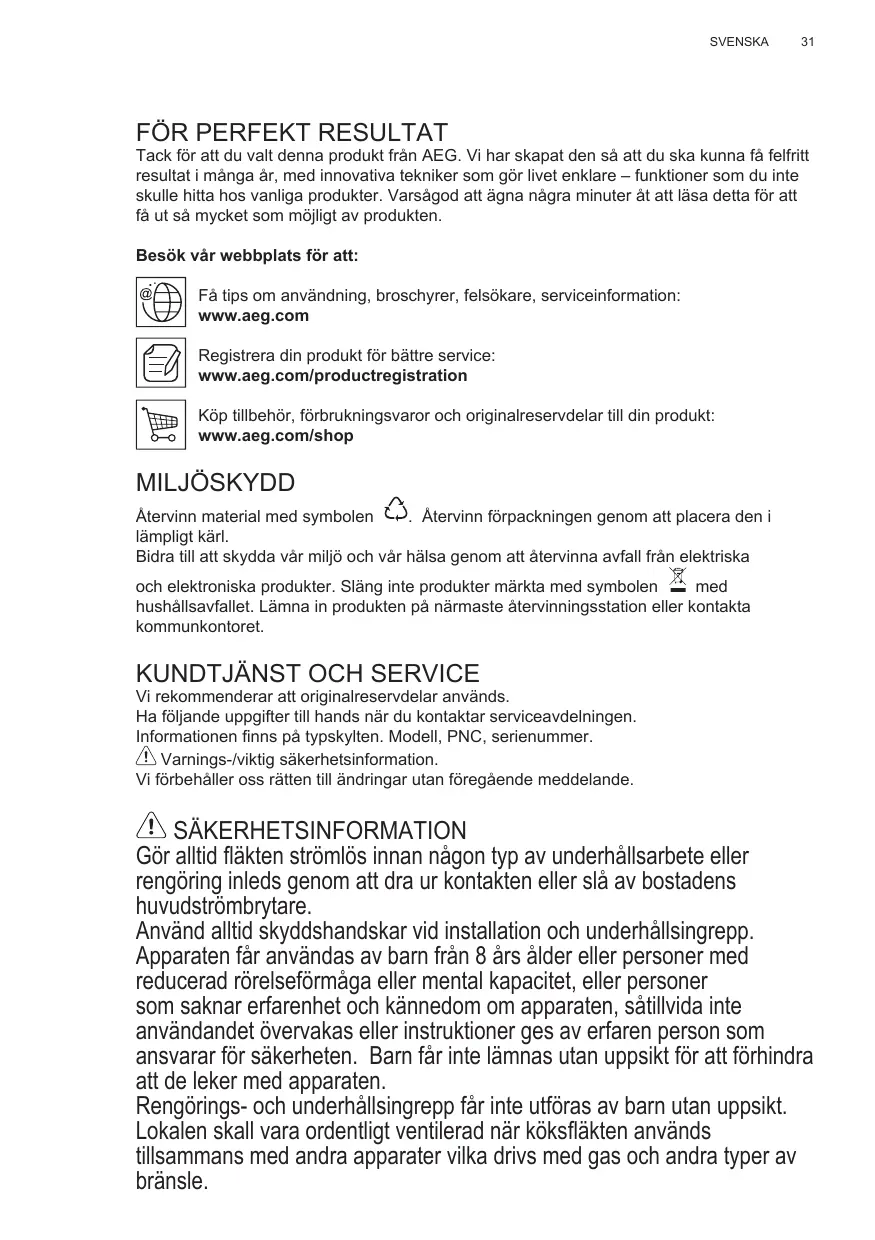

BRUKSANVISNING DVB3850B AEG-ELECTROLUX

Tack för att du valt denna produkt från AEG. Vi har skapat den så att du ska kunna få felfritt resultat i många år, med innovativa tekniker som gör livet enklare – funktioner som du inte skulle hitta hos vanliga produkter. Varsågod att ägna några minuter åt att läsa detta för att få ut så mycket som möjligt av produkten.

Besök vår webbplats för att:

Få tips om användning, broschyrer, felsökare, serviceinformation:

www.aeg.com

Registrera din produkt för bättre service:

Köp tillbehör, förbrukningsvaror och originalreservdelar till din produkt:

www.aeg.com/shop

MILJÖSKYDD

Återvinn material med symbolen lämpligt kärl.

Återvinn förpackningen genom att placera den i Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska produkter. Släng inte produkter märkta med symbolen ☒ med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.

KUNDTJÄNST OCH SERVICE

Vi rekommenderar att originalreservdelar används.

Ha följande uppgifter till hands när du kontaktar serviceavdelningen.

Informationen finns på typskylten. Modell, PNC, serienummer.

⚠️ Varnings-/viktig säkerhetsinformation.

Vi förbehåller oss rätten till ändringar utan föregående meddelande.

⚠️ SÄKERHETSINFORMATION

Gör alltid fläkten strömlös innan någon typ av underhållsarbete eller rengöring inleds genom att dra ur kontakten eller slå av bostadens huvudströmbrytare.

Använd alltid skyddshandskar vid installation och underhållsingrepp. Apparaten får användas av barn från 8 års ålder eller personer med reducerad rörelseförmåga eller mental kapacitet, eller personer som saknar erfarenhet och kännedom om apparaten, såtillvida inte användandet övervakas eller instruktioner ges av erfaren person som ansvarar för säkerheten. Barn får inte lämnas utan uppsikt för att förhindra att de leker med apparaten.

Rengörings- och underhållsingrepp får inte utföras av barn utan uppsikt. Lokalen skall vara ordentligt ventilerad när köksfläkten används tillsammans med andra apparater vilka drivs med gas och andra typer av bränsle.

Rengör fläkten ofta, såväl utvändigt som invändigt, (MINST EN GÅNG I MÅNADEN), och respektera under alla händelser samtliga underhållsinstruktioner i denna manual.

Bristande rengöring av fläkten och filtren samt ett uteblivet byte av filtren medför brandfara.

Det är strängt förbjudet att flambera mat under fläkten.

1. SÄKERHETSINSTRUKTIONER

Öppna lågor skadar filtren och kan orsaka brand och skall därför undvikas i alla lägen. Frityrkokning skall ske under uppsikt för att undvika att överhettad olja fattar eld.

⚠️ WARNING: När spishällen är i funktion kan tillgängliga delar av fläkten hettas upp.

Använd endast den typ av lampor som anges i denna handbok i kapitles Underhåll/Byte av lampa när lampan skall bytas ut.

⚠ Varning! Anslut inte apparaten till elnätet innan installationen är helt slutförd.

Vad beträffar de tekniska föreskrifter och säkerhetsåtgärder som skall vidtas för avledning av utblåsningsluften, skall de föreskrifter som utfärdats av lokala myndigheter noga efterlevas.

Utblåsningsluften får inte ledas in i rökkanal som används för avledning av rökångor som kommer från apparater vilka matas med gas eller andra typer av bränsle.

Använd eller lämna aldrig fläkten utan korrekt imonterade lampor för att undvika risken för elektriska stötar.

Fläkten får aldrig användas utan att gallret är korrekt monterat!

Fläkten får ALDRIG användas som avställningsyta om inte detta är uttryckligen angivet.

Använd endast de medlevererade fixeringsskruvarna eller införskaffa skruvar av korrekt typ. Använd skruvar med rätt längd enligt föreskrifterna i Installationsguiden. I händelse av tvivel, kontakta Servicekontoret eller behörig personal.

⚠️ VARNING! I det fall skruvar och fixeringsanordningar inte installeras enligt dessa instruktioner kan elektriska risker uppstå.

2.ANVÄNDNING INSTALLATION

Fläkten används för att suga ut matos och ånga. I den bifogade installationshandboken indikeras de av de två versionerna som är disponibla på den modell ni är Ägare till. De disponibla versionerna är de följande: utsugningsversion med utvändig evakuering

eller filterversion med invändig återcirkulation.

3.INSTALLATION

Nätspänningen skall motsvara spänningen som anges på märkplåten som sitter inne i fläkten. Om fläkten är utrustad med stickkontakt skall denna anslutas till ett uttag som är lättillgängligt även efter installationen och som uppfyller gällande föreskrifter. I det fall fläkten saknar stickkontakt (direktanslutning till nätet), eller om uttaget är placerat på en svåråtkomlig plats skall en godkänd tvåpolig strömbrytare installeras som garanterar en fullkomlig frånkoppling från nätet i samband med överspänningsklass III, i enlighet med installationsbestämmelserna.

⚠ Varning!kontrollera innan fläktens krets ansluts med nätspänningen att den fungerar korrekt och är korrekt monterad.

Minsta tillåtna avständ mellan kokkärlens stödyta på spishällen och köksfläktes underkant är 45cm om det är frågan om en elektrisk spis och 50cm om det är frågan om gasspis eller kombinerad gashäll. Om spishällens instruktioner anger ett större avständ skall detta respekteras.

4. UNDERHÅLL

⚠ Varning! Gör alltid fläkten strömlös innan någon typ av underhållsarbete eller rengöring inleds genom att slå ifrån bostadens huvudströmbrytare.
Fläkten skall rengöras ofta, såväl invändigt som utvändigt (åtminstone med samma underhållsintervall som för fettfiltren).
Använd en trasa fuktad med neutrala rengöringsmedel vid rengöring.
Undvik produkter som innehåller slipmedel. ANVÄND INTE ALKOHOL!

⚠ Varning! Observera att en bristande rengöring av apparaten och icke utförda filterbyten kan medföra brandrisk. Följ därför ovanstående instruktioner noga.

Tillverkaren frånsäger sig allt ansvar för eventuella motorskador, eldsvådor beroende på ett bristande underhåll eller att dessa instruktioner inte respekterats. Observera att en bristande rengöring av apparaten och filtren kan medföra brandrisk. Följ därför ovanstående instruktioner noga.

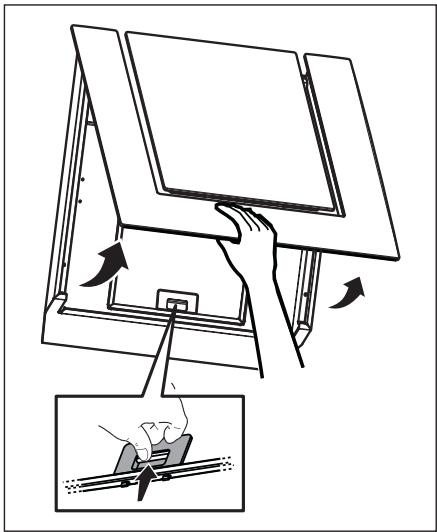

4.1 Fettfilter - Filtret skall rengöras en gång i månaden med ett milt rengöringsmedel, för hand eller i diskmaskin, med låg temperatur och kort program. Vi tvätt i diskmaskin kan fettfiltret av metall missfärgas utan att detta på något sätt påverkar filtrets uppsugningsförmåga.

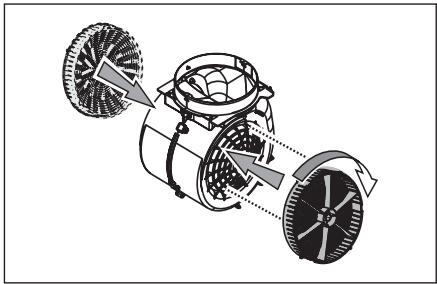

4.2 Aktivt kolfilter som INTE kan rengöras

Kolfiltret mättas efter en mer eller mindre lång tidsperiod beroende på i vilken utsträckning fläkten används, på typen av matlagning och hur regelbundet fettfiltren rengörs. Det är under alla händelser nödvändigt att ersätta kolfilterpatronen minst var 4 månad. Filtret kan INTE rengöras eller återanvändas.

Diagram of a mechanical fan assembly showing internal blades and fan blades (no text or labels)

5. KOMMANDON

Fläkten är utrustad med en manöverpanel med en hastighetskontroll och en strömbrytare för spishällens belysning. Använd en högre hastighet om matoset är mycket koncentrerat. Vi rekommenderar att starta luftevakueringen 5 minuter innan matlagningen inleds och låta den fungera i cirka 15 minuter efter avslutad matlagning.

1 ON/OFF belysning
2 OFF motorer
3 Låg utblåseffekt
4 medelhög utblåseffekt
5 hög utblåseffekt

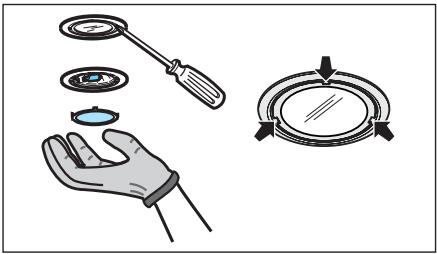

6. BELYSNING

Koppla ur apparaten från elnätet.

⚠ Varning! Kontrollera att lamporna har svalnat innan ni vidrör dem.

Använd endast halogenlampor 12V -20W max - G4, och var noga med att inte vidröra lamporna.

Fläkten är utrustad med ett belysningssystem som bygger på lysdiodsteknologi.

Lysdioderna garanterar optimal belysning, upptill 10 gånger längre livslängd jämfört med konventionella lampor och möjliggör en energibesparing på 90%.

⚠ Varning! Rikta inte blicken direkt mot lysdiodernas Ijus.

Kontakta den auktoriserade reservdelsåterf örsäljaren vid byte av lampor.
