BRUKSANVISNING VS 336 BOSTON ACOUSTICS

Tack for att du valde Boston Acoustics. Hogtalarna i Boston VS-Serien - vara mest hogpresterande, snyggasteprodukter, ger en superb upplevelle av ljud/video erler enbart ljud. Innovativ drivrutins- och skapdesign ger exceptionella ljudegenskaper. Varje modell i VS-Serien ar utformad for att samverka med andra sa att de kan kombineras for att ge allra basta prestanda i vilken konfiguration som helst.

Utöver VS-Seriens ljudmässiga fordelar, finns även dess visuella lockelse. Den ansläende ytan i lackat pianosvart och högglättade andpaneler av mobelkörsbärströ omsluterett skap som ar sa mycket mer an bara en rektangulär lada. Skapets strukturela element ar tillverkade av högfrekvensgjuten MDF med svängda ytor som minskar interna stäende vågor och panelresonans. Rejala interna byglar forstärker skapens styrka for att skapa en idealisk miljöfor hög prestanda.

Funktioner

• Skåp med elegant svart pianolackfinish
• Ändpaneler i högglättat mobelkörsbärsträ i flera lager
  Hogfrekvensgjutet MDF-skap med svangda ytor, vilket minskar interna staende vagor och panelresonans
• Woofers av long-throw-typ och i mellanregistret bestar av gjutna aluminiumramar, OCCM (Organic Composite Cone Material) och gummilister
• SWB-tweeters (Super Wide Bandwidth) med CDCD (Coupled Dual Concentric Diaphragm) minimerar fasväxling och Förvrängning och forbättr kolvörölsen
  MagnaGuard® videoavskärming
• 5-vägs guldpläterade tradklammor
• Bakatulosta, akustiskt installda portar
• Akustiskt installda portar

Specifikationer VS 336		VS 344	VS 325C	VS 224	VS 260	VS 240
Frekvensområde (±3dB):	35 Hz - 30 kHz	42 Hz - 30 kHz	65 Hz - 30 kHz	78 Hz - 30 kHz	45 Hz - 30 kHz	70 Hz - 30 kHz
Rekommenderad Förstärkare	10 - 400 W	10 - 250 W	10 - 250 W	10 - 200 W	10 - 250 W	10 - 100 W
Känslighat:	87dB SPL/2.8 V/m	87dB SPL/2.8 V/m	90dB SPL/2.8 V/m	87dB SPL/2.8 V/m	87dB SPL/2.8 V/m	86dB SPL/2.8 V/m
Nominell impedans:	8 ohm	8 ohm	8 ohm	8 ohm	8 ohm	8 ohm
Övergangsfrekvens:	250 / 2,500 Hz	300 / 2,500 Hz	350 / 2,400 Hz	1,900 Hz	1,900 Hz	2,000 Hz
Basdrivrutin:	Trippel 61/2" (165 mm)	Quadruple 41/2" (114 mm)	Doppio 51/4" (133 mm)	Doppio 41/2" (114 mm)	61/2" (165 mm)	41/2" (114 mm)
Mellanregisterdrivrutin:	41/2" (114 mm)	41/2" (114 mm)	3" (76 mm)	—	—	—
Högfrevensdrivrutin:	1" (25 mm) Super Wide Bandwidth	1" (25 mm) Super Wide Bandwidth	1" (25 mm) Super Wide Bandwidth	1" (25 mm) Super Wide Bandwidth	1" (25 mm) Super Wide Bandwidth	1" (25 mm) Super Wide Bandwidth
Mätt (H x B x D):	461/16 x 97/8 x 1213/16" (1170 x 250 x 325 mm)	44 x 53/8 x 83/8" (1117 x 148 x 161 mm)	71/8 x 283/16 x 65/16" (181 x 716 x 161 mm)	25 x 53/4 x 33/4" (632 x 148 x 96 mm)	151/4 x 87/8 x 101/4" (387 x 225 x 260 mm)	97/16 x 57/8 x 63/8" (240 x 150 x 162 mm)
Base Dimensions (W x D):		83/8 x 83/8" (213 x 213 mm)
Vikt:	66,3 lbs (30,12 kg)	34,8 lbs (15,8 kg)	25,9 lbs (11,78 kg)	10 lbs (4,5 kg)	19 lbs (8,6 kg)	6,3 lbs (2,9 kg)

Se listen Funktioner på foregående sida För mer information om drivrutiner.

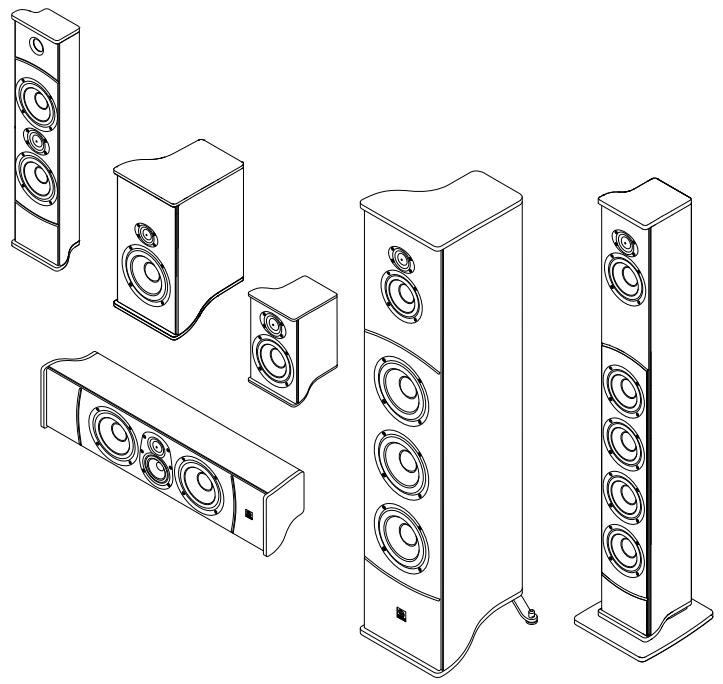

Packaupp systemet

Packa forsiktigt upp hegtalarna. Vid tecken på transportskada, kontaktra genast din Återförsäljare och/eller fraktföretaget. Spara transportkartong och forpackningsmaterial for fremtida bruk.

Den höglättade finishen på VS-Seriens skåp skyddas av en genomskling plastfilm under transporten. Ta bort plastfilmen genom att lyfta upp ett hön och försiktigt dra av den. Upprepä procedures für alla skäpytor.

OBS: Tyggallren stannar kvar på högtalaren under normal användning. Men for att ta bort ett VS-galler ska du försiktigt placera din fingrar på kanten av gallret och med böjan på högtalarens ena ände bända langs högtalarens längsida tills gallret hoppar ur. För att byta gallret, placeras en längsida på plats och därefter trycks den andra längsidan av gallret mot skapet tills gallret knäpper på plats.

Placeregalsalternativ

VS 336, VS 344 - Detta ar en klassisk golvstaende "tornhögtalare". For basta ljudbalans ska den placeras nara en oppen vaggyta, minst 1 meter bort frän alla horn i rummet.

VS 325C – Denna modell ar spefikt designad for att användas som en centerkanalhögtalare i ett A/V-system. Den ska centereras på TV:n sö nara skärmen som möjligt. Den kan placeras antingen over eller under skärmen, på en hylla erller vaggmonteras med det medfoljande fästet. Placera inte Högtalaren på en delvis innesluten plats. En södan placering kan framkalla önskade ljudegenskaper.

VS 224, VS 240, VS 260 - Denna modell kan anvandas som vänster, höger, center-ller surroundhögtalare i ett stereo-ller flerkanaligt system. Kan också anvandas som vänster/höger högtalare i ett renodlat stereosystem. Den kan placeras pääett bord ell er en hylla, eller monteras pa väggen med det medfoljande monteringsfästet. Den justerbara tassen och monteringsfästet möjiggör vertikal erher horisontell iniktning och optimal placering.

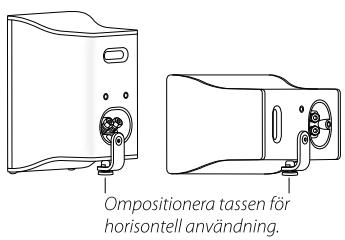

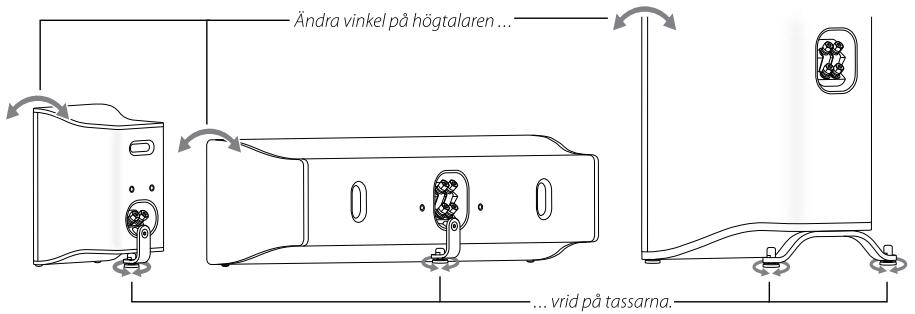

Justerbara tassar

Var och en av modellerna i VS-serien, utom VS 344, ar forsedd med justerbara tassar sà att du kanändra högtalarens vertikala vinkel for att passa din installation.

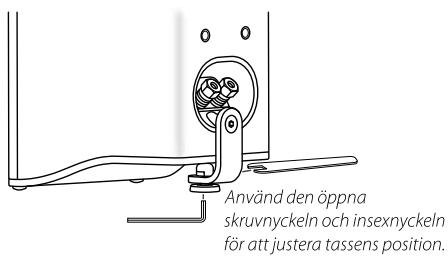

VS-hogtalarna levereras med en oppen skruvnyckel och en insexnyckel med vilka du kan stalla in de justerbara tassarna. For in insexnyckeln i halet nertill pa den justerbara tassen. Placera den oppna skruvnyckeln runt fordjupningarna nertill pa locket. Vrid verktygen for att stalla in tassens position.

VS 336 och VS 344 ar
utrustade med golvspikar. VS 336 och VS 344 levereras med spikes für matta utöver de

justerbara tassarna. Om hegtalarna sk placeras p aett golv med matta, sk du byta ut tassarna mot dessa spikes. De ger hegtalaren extra stabilitet och koppling. Se upp med dessa spikes sa att du inte skadar golvet ell dig själv.

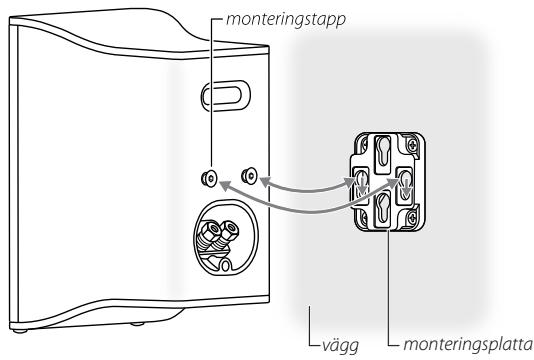

Väggmontering

VS 224, VS 240 och VS 325C kan vaggmoneras med det medfoljande vaggmoneringsfastet. Använd den medfoljande insexnyckeln für att bort tassmoneringsskruv och tass. Installera de gängade monteringstapparna baktill på skäpet.

Fäst monteringsplattan vid vöggen med lampliga beslag. Se commentaren nedan. Se till att plattan sitter rakt. Anslut högtalarna. För in monteringstapparnas huvuden genom nyckelhalsöppningarna i monteringsplattan. Sänk ner högtalaren på monteringstapparna i monteringsplattan. När högtalarna skaplaceras horisontellt, används de vertikala nyckehalsöppningarna.

OBS: Kunden ansvarar for rätt val och användning av monteringsbeslag (köps i järnaffär) som sakerställer en korrekt och saker vaggmontering av högtalarna.

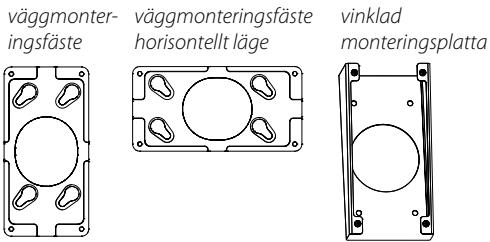

VS 224 Vaggmontering

VS 224 vaggmonieringsfeste fästs direkt på väggen, für att kunna placera högtalaren plant mot väggen. Den vinklade monteringsplattan används für att placera högtalaren i vinkel mot väggen. Den vinklade monteringsplattan fästs på väggen och därefter fästs vaggmonieringsfästet på den vinklade monteringsplattan. Se till att högtalaren ar rätt riktad innan du startar. Utgangen skara vara på högtalarens översida vid installationen. När du fester vaggmonieringsfästena eller den vinklade monteringsplattan på väggen, skau du tänka på att de stora hålen maste placeras uppät vid både vertikala och horisontella appliceringar. När du monterar högtalarenkommen du att se att den kommer att forflytta sig lite Åt vänster;nar den ar sakert fastlåst i vaggmonieringsfästet.

Högtalaransluttingar

Stäng av alla systemkomponenter innan du ansluter högtalarna. VS-högtalarna har guldpläterade 5-vägs trådklammor. De kan ta emot skalade ledninger, stiftkabelskor, spadkabelskor, banankontakter eller dubbla banankontakter.

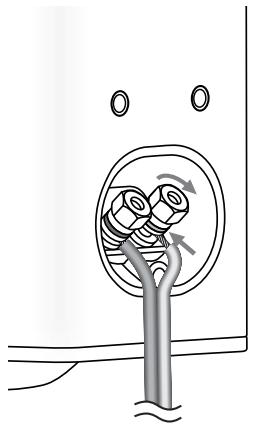

Illustrationen visar högtalaranslutningsmetod for skalad ledning. Ta bort cirka 10 mm av ledningsisoleringen. Vrid ledningsens tråd ar till ett prydligt avslut. Skruva av terminalens sexkantstopp. För in ledningen i hålet i terminalens mittapp och vrid på sexkantstoppen for att klämma ledningen på plats.

Om du anvander stiftkabelskor eller spadkabelskor, anslut dem till ledningarna enligt tillverkarens anvisningar. Skruva av terminalens sexkantstopp. Stiftkabelskor fors in i hålet i terminalens mittapp på samma satt som den skalade ledningen. Spadkabelskor passas in runt terminalens mittapp. När kabelskon väll befinner sig i terminalen vrider du runt sexkantstoppen für att klämma den på plats.

Om du anvander enkla eller dubbla banankontakter, anslut dem till ledningarna enligt tillverkarens anvisninger. Skruva inte av terminalens sexkantstopp. Du for helt enkelt in banankontakterni i halen baktill pa terminalerna.

For information om anslutning av högtalarledninger till din mottagare eller forstärkare, se deras respektive braupsanvising.

Viktigt!

Sakerställ basta prestanda genom att vara noga med att vända poler rätt nr du gör högtalaranslutningar. Terminalerna har färgkodade ringar—rött für + och svart für -. Anslut varje + terminal baktill på Förstärkaren eller mottagaren till respektive + (röd) terminal på varje högtalare.

Anslut - (svarta) terminalerna på samma satt. Om ansluttingarna blir felaktiga, kan det orsaka dalg basrespons och bildagergivning. Dessutom, for att undvika kortslutninger som kan skada din utrustning,cka du se till att inga skalade ledningerkommen i kontakt med varandra. VS 336

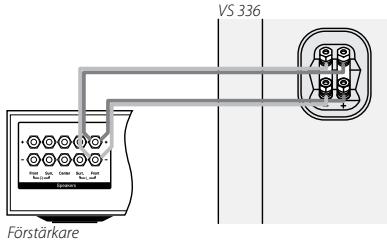

Dubbel ledningsdragning (bi-wiring)

VS 325, CVS 344 och VS 336 har dubbla ingängsterinaler som möjiggör dubbelseningsdragning. Det innebär att två högtalarledningar ansluts till forstarkarens Högtalarternimaler. De två ledningarna ansluts till de dubbla terminalerna. Detta forbättrar systemens prestanda aftersom det fordublar ledningsförmågan hos forstarkare-till-högtare-anslutningen.

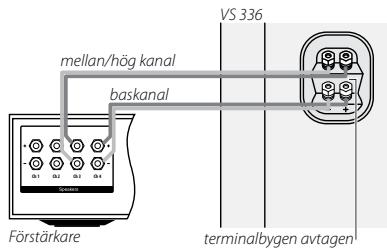

Dubbelforstärkning (bi-amplifying)

De dubbla ingängsterimalerna på VS 325C, VS 344 och VS 336 möjiggör också dubbel Förstärkning. Två separates Förstarkarkanaler används for att drivha Högtalaren. En kanal driver bashögtalarna medan den andra driver mellanregisterhögtalare/tweeter. Detta kan Åstadkomma avsevärda forbättringar av ljudkvalitet och dynamiskt omfäng.

Ienna konfiguration har metallbyglarna som anslouter de tva terminaluppsattningarna tagits bort. Forstarkarkanalen som driver

mellanregisterhögtalare/tweeter ar ansluten till de övre terminalerna; Förstärkarkanalen for bashögtalarna ansluts till de nedre terminalerna.

Användning

När VS 224, VS 240, 260-högitalarna används i ett Dolby Digital- erller DTSt-hennabiosystem, ställ in högitalartypen som "Small" (liten) i systeminställningsproceduren. När VS 325C, VS 344 och VS 336 används i ett Dolby Digital- erller DTSt-hemmabiosystem, kan högtalartypinställningen vara antingen "Large" (stor) eller "Small"(liten). Inställningen "Large" (stor) kan ge ett mer fullödig litjud. Prova bada inställningarna och välj sedan den som läter böst med det bredaste urvalet av källmaterial. När du använder systemet i ett Dolby Pro Logic-hemmabiosystem, kontrollera att mottagarens centerkanalläge ar inställt på "Normal".

Vissa Dolby Digital-mottagare/processor erbjuder olica installningsalternativ for varje kalla ell surroundlge (dv.s. CD-stereo, videoband, Dolby Digital, Pro Logic). Om du anvander en subwoofer i ditt system, folj brauksanvisningen till utrustningen for att sakerstalla att subwooferutmatningen ar aktiverad och att hegtalarna ar instildla pa "Small" (liten) i varje lage.

Om din mottagare har justerbar subwoofer-crossover, rekommenderar vi en inställning mellan 80Hz och 120Hz . Se bruksanvisingen for din A/V-mottagare for eventuella extra rekommendationer for systemanvänding.

OBS: En Boston Acoustics-driven subwoofer ger ökad effekt och realism till både musik och filmsoundtrack. Kontakta din Boston Acoustics-Äterförsäljare für rekommendationer om subwoofermodeller für din tillämpning.

Underhäll och service

Den högliattade finishen på VS-seriens skåp Haller som högkvalitativa Möbler. Den sk ötas på sama sättt. Innan du använd er t rengörings- eller skötsmedel, testa det på en liten, undanskymd del av skåpet. Kontrolera noga att du fär önskat resultat innan du använder medlet på hela skåpet.

Till vardags kan högtalarhöljena torkas av med en mjuk trasa for att fã bort fingeravtryck ell damm. Alla ledningsanslutningar skasynas och rengöras eller fornyas minst en gäng om Året.

Om ett problem inträffar, kontrollera att alla anslutninger ar rätt utförda, söra och rena. Om ett problem inträffar i en högtalare, dra omenna högtalare till en annan plats i systemet. Om problem kvarstär, ligger felet hos högtalaren. Om högtalaren läter bra på dennya platsen, ár detta en stark indikation på ett mer djupgående fel med elektroniken i systemet. Om din högtalare skulle behöva, kontakta din lokala Boston Acoustics-Återförsäljare eller gå tillBostonacoustics.com/dealers for en lista over Återförsäljare i ditt område.

Begränsad garanti

Boston Acoustics garanterar originalkoparen av hoge talare i var VS-Serie att de a r fria fran detekter vad betraffar material och utforande under en period av 5 a r fran inkopsdatumet.

Ditt ansvar ar att installerera och anvanda dem enligt den medfoljande brauksanvisingen, att ombesorja en saker och varlig transport till en auktoriserad Boston Acoustics-servicerepresentant, och att framlagga bevis pa inkopet i form av ditt inkopskvittoRARY du begar service.

Undantag fran denna garanti ar skada som uppstatt till foljd av vald, felaktig anvandning, felaktig installation, olyckor, frakt ellreparationer/modiferingar som utforts av nagon annan an en auktoriserad Boston Acoustics-servicerepresentant.

Denna garanti ar begransad till Boston Acoustics-produkten och omfattar ingen associerad utrustning. Denna garanti omfattar inte kostnader for avlagsnande erer ominstation. Garantin upphavs om serienumret har utplanats erler forvanskats. Denna garanti ger dig spefika legala rattigheter, men du kan aven ha alla rattigheter som varierar fran delstat till delstat.

Om service tycks vara nödvändig

Kontakta forst den Återförsäljare som du kõpteprodukten av. Om detta inte gär, skriv till:

I Asien/Stilla havsländer, e-posta till:

Vi hör snarast av oss med råd om læmplig Åtgård. Om du skulle behöva returnera en högtalare i VS-Serien till fabriken, v.g. skicka den med forskottsbetald frakt. Efter reparationen skickar vi tillbaka den med forskottsbetald frakt inom USA och Kanada.

Den har symbolen på produit betyder att produits inte fär kastas tillsammans med hushållsavfall. Den sk i stället lämnas in på en insamlingsplats for elektroniskt avfall eller till en Återförsäljare om du köper en liknande produit. Tillverkaren har betalat for atervinning av produits. Det bidrar till Återanvändning och atervinning, minimar negativa effekter på miljön och hösan samt undvikerafter for felaktig avyttring.

Boston Acoustics strávar konstant after att uppatera och forbätra sinaprodukter. Specifikationerna och tillverkningsdetaljerna kan andras utan foregående meddelande.
