BRUKSANVISNING FAB10HRBL2 SMEG

Innehåll

1 Säkerhetsanvisningar 26

1.1 Allmänna säkerhetsanvisningar 26
1.2 Tillverkarens ansvar 28
1.3 Apparatens syfte 28
1.4 Bortskaffande 29
1.5 Märkplåt 29
1.6 Denna bruksanvisning 29
1.7 Hur man läser bruksanvisningen 30

2 Beskrivning 31

2.1 Allmän beskrivning 31
2.2 Beskrivning av delar 32

3 Användning 34

3.1 Säkerhetsanvisningar 34
3.2 Förberedelser 34
3.3 Första användningstillfället 34
3.4 Användning av tillbehör 35
3.5 Användning av kylen 36
3.6 Buller vid drift 37
3.7 Avstängning 37
3.8 Råd för förvaring 38

4 Rengöring och skötsel 39

4.1 Säkerhetsanvisningar 39
4.2 Rengöring av apparaten 39
4.3 Avfrostning av kylen 40
4.4 Byte av glödlampan 40
4.5 Vad gör man om... 41

5 Installation 43

5.1 Elektrisk anslutning 43
5.2 Placering 43

1 Säkerhetsanvisningar

1.1 Allmänna säkerhetsanvisningar

Skador på person

• I enlighet med aktuella standarder kan barn mellan 3 och 8 år ta upp eller fylla mat från apparaten, emellertid avrådes det uttryckligen att barn under 8 år får hantera och använda apparaten i allmänhet.
• Barn under 8 år får vistas vid apparaten endast under förutsättning att de är under uppsyn. Håll uppsikt över barn så att de inte leker med apparaten.
• Försök aldrig släcka en låga/brand med vatten utan stäng av apparaten och täck lågan med en brandfilt.
• Rengöring och skötsel som ska utföras av användaren får utföras av barn endast under förutsättning att de är under uppsyn.
• Installation och servicearbete ska utföras av kvalificerad personal i enlighet med gällande lagstiftning.
• Gör inte några ändringar på apparaten.
• För inte in spetsiga metallföremål (bestick eller verktyg) i apparatens springor.
• Försök aldrig reparera apparaten själv eller utan att anlita en

kvalificerad tekniker.

• Rör inte vid (speciellt med blöta händer) eller ät inte frysta livsmedel direkt när de har tagits ut ur frysen.
• Man får inte förvara ämnen som är brännbara, explosiva eller som avdunstar i apparaten.
• Flaskor med hög alkoholhalt måste vara ordentligt förslutna och ska förvaras stående.
• Om elsladden skadas ska man omedelbart kontakta den tekniska supporten som i sin tur ombesörjer att kabeln byts ut för att förebygga samtliga risker.
• Se till att apparaten är avstängd och bortkopplad från elnätet innan glödlampan byts ut.
• WARNING: risk för brand/brandfarliga material.

Skador på apparaten

• Placera inte spetsiga metallföremål som knivar, gafflar, skedar eller lock ovanpå apparaten under användning.

• WARNING: När apparaten placeras ska du se till att nätkabeln inte kläms eller skadas.

• Använd inte rengöringsmedel som innehåller slipmedel eller frätande ämnen (t.ex. pulver, fläckborttagare eller stålull) på delarna i glas).

• Sitt inte på apparaten.
• Använd inte dörren eller handtaget för att flytta apparaten.
• Rengör aldrig apparaten med ångstråle.
• Apparaten får aldrig användas för att kyla ned omgivningen.
• Man ska alltid bryta strömmen till apparaten om den går sönder, om man behöver utföra underhålls- eller rengöringsarbeten på den eller om man behöver byta lampan.
• Förvara inte vätskor i burkar eller glasflaskor i frysen.
• Använd inte vassa metallföremål för att ta bort frosten i frysen.
• Apparaten ska installeras och fästas enligt anvisningarna i bruksanvisningen för att undvika att den står ostabilt.
• Placera inga tunga föremål på toppen av apparaten.
• Om apparaten installeras i närheten av en annan kyl eller frys ska man hålla ett avständ på minst 2 cm mellan apparaterna.
• Installera/använd inte apparaten utomhus.

Vad gäller denna apparat

• Apparaten får användas av barn (över 8 år), personer med fysiska, sensoriska eller psykiska handikapp eller personer som saknar erfarenhet eller kunskap om hur den används, under förutsättning att de övervakas av någon som kan ansvara för deras säkerhet eller som har lärt dem hur apparaten används på ett säkert sätt och gjort dem medvetna om riskerna.
• Håll uppsikt över barn så att de inte leker med apparaten.
• Luta dig inte mot eller sitt på dörren när den är öppen.
• Se noga till att inga föremål fastnar i ugnsluckan.
• Apparaten innehåller en liten mängd isobutan (R600a). Undvik att skada kylkretsen under transport, installation och rengöring.
• Håll ventilationsöppningarna fria från hinder i utrymmet runtom apparaten eller i inbyggnadshålet.
• Använd inte andra mekaniska, elektriska eller kemiska anordningar än de som rekommenderas av tillverkaren för att påskynda avfrostningen.

• Skada inte kylkretsen (om den är åtkomlig).

• Använd inte elektriska apparater inne i utrymmen för förvaring av livsmedel, såvida inte tillverkaren föreskriver det.

• Använd inte öppna lågor och vädra ut lokalen ordentligt vid eventuell skada på kylkretsen.
• Använd inte apparaten eller delar av den på andra sätt än vad som anges i bruksanvisningen.
• Om dörren öppnas under långa tidsperioder finns risk att temperaturen stiger i apparatens utrymmen.
• Rengör regelbundet ytor som kan komma i kontakt med livsmedel och utloppssystem.
• Rätt kött och rå fisk ska förvaras i lämpliga behållare i kylen så att dessa inte kommer i kontakt med eller droppar på andra livsmedel.
• Om kylen lämnas tom under långa perioder ska du stänga av, avfrosta, rengöra, torka ur och lämna dörren öppen för att förhindra mögelbildning inuti.

1.2 Tillverkarens ansvar

Tillverkaren avsäger sig allt ansvar för skador på personer eller egendom som orsakats av:

• annan användning av apparaten än den avsedda;

• ett nonchalerande av föreskrifterna i bruksanvisningen;

• en felaktig användning av hela eller en del av apparaten;

• användning av reservdelar som inte är i original.

1.3 Apparatens syfte

Apparaten har utformats för att användas i hushåll och liknande miljöer, som:

• Köksutrymmen avsedda för personal i affärer, på kontor och andra arbetsplatser.
• Inom lantgårdsturism och av gäster på hotell, motell och andra boenden.

- På bed and breakfasts.

- Inom cateringbranschen och liknande som inte är för detaljhandel.

- Apparaten är inte avsedd för professionellt och kommersiellt bruk.

- Denna apparat är avsedd för hushåll och ska användas för att kyla och förvara färska och frysta livsmedel. All annan användning är olämplig.

- Apparaten har inte utformats för att användas med externa timers eller system för fjärrstyrning.

1.4 Bortskaffande

Denna apparat ska hanteras separat från annat avfall (direktiv 2002/95/EG, 2002/96/EG och 2003/108/EG). Denna apparat innehåller inte ämnen i sådana mängder att de kan anses farliga för hälsa eller miljö, i överensstämmelse med gällande europeiska direktiv.

Vid bortskaffande av apparaten:

- Kapa av nätsladden och avlägsna den tillsammans med kontakten.

Elektrisk spänning Risk för elektrisk stöt

• Stäng av den allmänna elektriska tillförseln.

• Koppla ut nätsladden ur elsystemet.

• En apparat som inte längre används ska lämnas in till en lämplig återvinningsstation för insamling av elektriskt och elektroniskt avfall, alternativt återlämnas till återförsäljaren vid köp av en motsvarande apparat.

• Om apparaten ska bytas ut ska du ta bort dörren och lämna hyllplanen på plats för att förhindra att barn blir instängda inuti apparaten.

Apparatens emballage består av återvinningsbara och icke förorenande material.

- Lämna in emballagen till lämpliga sopstationer för separat insamling.

Plastemballage Fara för kvävning

• Lämna inte emballaget eller delar av det utom synhåll.
• Låt inte barn leka med plastpåsarna som ingår i emballaget.

1.5 Märkplåt

På märkplåten finner man tekniska specifikationer, serienummer och märkning. Märkplåten får aldrig avlägsnas.

1.6 Denna bruksanvisning

Denna bruksanvisning utgör en del av apparaten och ska förvaras i sin helhet och alltid finnas inom räckhåll för användaren under hela apparatens livstid.

Innan man använder apparaten ska man noga läsa denna bruksanvisning.

1.7 Hur man läser bruksanvisningen

Följande läsanvisningar gäller för denna bruksanvisning:

Säkerhetsanvisningar

Allmän information om användning, säkerhet och slutgiltigt bortskaffande.

Beskrivning

Beskrivning av apparaten och dess tillbehör.

Användning

Information om användning av apparaten och dess tillbehör, råd för förvaring av livsmedel.

Rengöring och underhåll

Information om korrekt rengöring och underhåll av apparaten.

Installation

Information riktad till kvalificerade tekniker gällande installation, driftsättning och provkörning.

Säkerhetsföreskrifter

Information

Råd

1. Serie anvisningar.

- Enskild anvisning

2 Beskrivning

2.1 Allmän beskrivning

1 Hylla för mjölkförpackningar
2 Universalhylla burk- och flaskhållare
3 Flaskhylla
4 Burkhylla
5 Liten hylla med lock
6 Mellanliggande reglerbar hylla

7 Liten hylla för flaskor
8 Lampfäste
9 Termostat kyl
10 Justerbara fötter
11 Underlägg för flaskor

2.2 Beskrivning av delar

Invändig belysning

Apparatens invändiga belysning tänds när dörren öppnas och slocknar när dörren stängs.

Lampan tänds även om apparatens termostat är inställd till "0". I detta läge släcks apparaten.

Termostat kyl

Används för att reglera temperaturen inuti apparaten.

Hyllplan

Till den här apparaten medföljer flera hyllor som kan placeras på olika höjder på avsedda skenor. De är användbara för att optimera utrymmet och förvara mat och drycker inuti kylen.

Flaskhylla

Används för att förvara flaskor inne i kylen.

Burkhylla

Används för förvaring av öl och plastflaskor.

Kontrollpanel

1 Lampfäste.
2 Vred för kylens termostat.

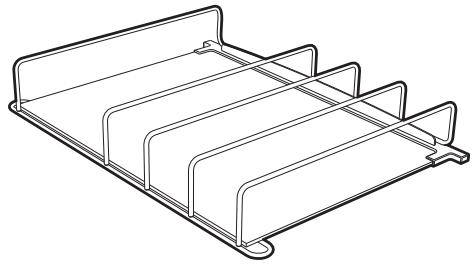

Hylla för mjölkförpackningar

Används för juice, mjölkförpackningar och burkar.

Avledning av avfrostningsvatten

Avfrostningsvattnet leds bort via en öppning, på botten av apparaten, som är ansluten till en behållare på apparatens baksida.

Kontrollera regelbundet att öppningen inte är tilltäppt och gör eventuellt rent.

Hyllplan och fack i dörren

Invändigt på dörren finns små hyllor för förvaring av matvaror i små förpackningar. Facket i dörrens nedre del används för förvaring av flaskor.

Alla tillbehör finns inte till alla modeller.

Tillbehör som kan komma i kontakt med livsmedel är tillverkade av material som uppfyller kraven i gällande föreskrifter.

De originaltillbehör som medföljer eller som finns som tillval kan beställas från behöriga serviceverkstäder. Använd endast tillverkarens originaltillbehör.

3 Användning

3.1 Säkerhetsanvisningar

Felaktig användning Risk för skador på apparaten

• Ta inte bort frost eller is med vassa föremål eftersom det kan skada apparatens väggar.
• Se till att inte luta dig mot eller sitta på dörren.
• Rör inte värmeelementen inne i apparaten.
• Man får inte förvara ämnen som är brännbara, explosiva eller som avdunstar i apparaten.
• Organiska och sura ämnen och eteriska oljor kan korrodera ytor av plast, hyllor och tätningar vid en längre tids kontakt.
• Flaskor med hög alkoholhalt måste vara ordentligt förslutna och ska förvaras stående.
• Använd inte apparaten eller delar av den på andra sätt än vad som anges i bruksanvisningen.
• För att förbättra luftcirkulationen under apparaten ska det nedre utrymmet lämnas fritt. Stäng inte igen utrymmet med en matta eller annat.

3.2 Förberedelser

1. Avlägsna eventuell skyddsfilm från apparatens in- och utsida samt från tillbehören.

2. Avlägsna eventuella etiketter (förutom etiketten med tekniska specifikationer) från tillbehör och hyllplan.

3. Ta ut och rengör alla apparatens tillbehör (se 4 Rengöring och skötsel).

4. Sätt i kontakten i eluttaget.

3.3 Första användningstillfället

• Efter installationen eller eventuell återplacering av apparaten är det nödvändigt att vänta minst två timmar innan den tas i drift.
• När apparaten sätts igång för första gången måste den vara igång oavbrutet i 24 timmar så att den kyls ned till en lämplig temperatur. Under denna tid ska man undvika att öppna dörren för ofta och man ska inte sätta in stora mängder livsmedel.

Inställning av termostat i kyl

Vredet uppe till höger på kylet används för att ställa in kyltemperaturen.

I läget 0 släcks apparaten.

Funktionsinställningarna varierar mellan läge 1 och 5.

• Läge 1 och 2 motsvarar lägre kyleffekt.
• Läge 3 och 4 motsvarar normal kyleffekt.
• Läge 5 ger den största kyleffekten för apparaten.

Under normala driftförhållanden rekommenderas man att ställa in temperaturen till låg-medium (läge 1 eller 2) vilket är tillräckligt för en korrekt förvaring av matvaror i kylen.

När man ökar från läge 1 till 5 sänks temperaturen inuti kylen.

3.4 Användning av tillbehör

Hyllplan

Kan efter behov placeras på olika höjder genom att de förs in på de till syftet avsedda skenorna.

Alla hyllor har ett skydd som hindrar att de av misstag åker ut. Ta bort hyllorna helt genom att lyfta i den bakre delen och dra ut dem.

Livsmedel som lätt förstörs ska placeras längst bak på hyllorna eftersom temperaturen är lägre där.

Hyllplan och fack i dörren

Används för förvaring av ägg, smör, mjölkprodukter, tuber, konserver och andra små förpackningar.

Det finns en liten hylla för flaskor i dörrens nedre del.

Man bör inte placera tunga flaskor på den lilla hyllan och inte låta dem falla ned på botten när de placeras.

Alla småfack och behållare kan avlägsnas för rengöring. För att ta ut dem ska man trycka på dem underifrån med handen, först vid den ena kanten och sedan vid den andra.

3.5 Användning av kylen

Placering av livsmedel

Fördela livsmedlen på de olika hyllplanen och se till att de är noga förpackade och helt förslutna. Därmed kan man:

• bevara livsmedlens arom, fuktighet och fräschör;
• undvika att livsmedlens olika dofter och smaker blandas med varandra;
• undvika en överdriven fuktansamling inne i kylen som orsakas av livsmedlens normala avdunstning (gäller i synnerhet färsk frukt och färska grönsaker) och som under vissa förhållanden (om det sker en höjning av temperaturen och fuktigheten i rummet eller om man öppnar dörren oftare) kan skapa kondens på hyllplanen.

Låt alltid varma livsmedel och drycker svalna till rumstemperatur innan de läggs in i apparaten.

Tabell för förvaringstider

Livsmedel	Tid
Ägg, rökt kött, marinerade livsmedel, ost	max 10 dagar
Rotfrukter	max 8 dagar
Smör	max 7 dagar
Småkakor, frukt, färdiga rätter, färskt kött	max 2 dagar
Fisk, malet kött, skaldjur	max 1 dag

3.6 Buller vid drift

Nedkylningen av kylen och frysen sker med hjälp av ett kompressionssystem. För att bibehålla den temperatur som valts inne i apparaten startar kompressorn. Beroende på vilken kylning som valts kan den vid behov vara i drift kontinuerligt. När kompressorn startar genererar den ett surrande som oftast minskar i styrka efter ett par minuter.

Ett annat ljud som hör till frysens vanliga funktion är ett kluckande som uppkommer när kylmedlet passerar inne i kylsystemets rörledningar. Detta ljud är inte ett tecken på en driftstörning utan helt normalt. Om ljudet är mycket högt kan det hända att det ligger andra orsaker bakom det. Man ska i sådant fall kontrollera att:

• kylen är korrekt nivellerad på golvet och att kompressorn inte vibrerar när den är igång: justera de medföljande stödfötterna;
• lädorna, hyllplanen och facken i dörren är korrekt placerade och sitter rätt på fästena: sätt i dem rätt;
• flaskor och fack på de olika hyllplanen placerats på ett stabilt sätt och inte kommer i kontakt med varandra. Den vibration som orsakas av kompressorns drift kan leda till ett visst buller;
• Se till att kylen inte är i kontakt med möbler eller andra hushållsapparater.

3.7 Avstängning

Om apparaten inte ska användas under en längre period rekommenderar vi att man stänger av den.

1. Ställ termostatens vred i läge "0".
2. Dra ut kontakten ur eluttaget.
3. Töm kyl- och frysutrymmet.
4. Låt apparaten frostas av självständigt och ta bort kvarvarande fukt med en mjuk trasa.

• Lämna dörrarna halvöppna för att undvika att fuktighet och stillastående luft skapar en otrevlig lukt.
• Vänta minst 5 minuter innan du slår på apparaten eller sätter i kontakten i eluttaget igen. Detta för att undvika att skada kompressorn.

3.8 Råd för förvaring

Råd för att spara energi

• Att använda apparaten på rätt sätt, att förpacka livsmedlen på rätt sätt, att se till att temperaturen är konstant och att respektera hygienen har en betydande inverkan vid förvaring av livsmedel.
• Minska antalet gånger du öppnar dörren och tiden du lämnar dörrarna öppna för att undvika en överdriven uppvärmning av kylen och frysen.
• Rengör kondensorn (placerad på apparatens baksida) regelbundet för att undvika att apparatens effekt försämras.

Allmänna råd

• Kontrollera livsmedlens bäst före-datum som finns på förpackningen.
• Livsmedel ska alltid förvaras i stängda behållare eller vara korrekt inpackade och får inte ge ifrån sig eller suga åt sig lukt eller fukt.
• Om man planerar vara hemifrån under en längre tid bör man ta ut livsmedel som snabbt förfaras från apparaten.
• Konsumera inte livsmedel som ser onormala ut eller som inte luktar som de ska.
• Vid strömavbrott ska apparatens dörr öppnas så sällan som möjligt för att undvika att livsmedlen tinas eller värms upp, även delvist, eftersom detta sänker näringsvärdet.
• Klimatförhållandena och temperaturen hos färska livsmedel som läggs i kylen och hur ofta man öppnar dörrarna kan påverka drifttemperaturen för apparaten.

Dörr till kylen

• I den övre och mittersta delen ska man förvara ägg, smör, ost.
• I den nedre delen ska man förvara drycker, burkar, flaskor.

Kyl

• I den övre delen ska man förvara konserverade livsmedel, vin, kex.
• I mitten ska man förvara mjölkprodukter, färdiga rätter, bakverk, juicer, öl.
• I den nedre delen ska man förvara kött och kallskuret.
• I frukt- och grönsakslådan (i förekommande fall) ska man förvara färsk frukt, tropisk frukt, grönsaker, morötter, potatis, lök.

Vid strömavbrott bibehåller frysen förvaringstemperaturen under cirka 18 timmar.

4 Rengöring och skötsel

4.1 Säkerhetsanvisningar

Felaktig användning Risk för skador på ytor

• Rengör aldrig apparaten med ångstråle.
• Använd inte rengöringsmedel som innehåller klor, ammoniak eller blekmedel på delar i stål eller delar som ytbehandlats med metall (som till exempel är anodiserade, förnicklade eller förkromade).
• Använd inte rengöringsmedel som innehåller slipmedel eller frätande ämnen (t.ex. pulver, fläckborttagare eller stålull) på delarna i glas).
• Använd inte sträva eller slipande material eller vassa metallskrapor.

Elektrisk spänning Risk för elektrisk stöt

• Stäng av apparaten och koppla bort den från elnätet före rengöring eller underhåll.
• Dra aldrig i sladden för att dra ut kontakten.
  • Vik och tvinna inte elsladden.

4.2 Rengöring av apparaten

Den övre delen av apparatens väggar har behandlats med ett särskilt antibakteriellt skydd som förhindrar att bakterier bildas och som håller apparaten ren. Ytorna bör ändå rengöras regelbundet för att bevaras i bra skick.

Rengöring av utsidan

• Apparaten ska rengöras med vatten eller ett flytande alkoholbaserat rengöringsmedel (t.ex. glasputs).
• Använd inte starka rengöringsmedel eller slipande rengöringssvampar eftersom det kan skada ytorna. Använd en mjuk svamp.
• Använd en mjuk borste för att avlägsna damm och rökansamlingar från kondensorn på apparatens baksida.
• Rengör behållaren under kompressorn.

Rengöring av insidan

• Rengör apparatens insida med ett utspätt rengöringsmedel och ljummet vatten och en skvätt vinäger.
• Hyllplanen och facken i dörrarna kan dras ut: tryck på dem underifrån med knuten hand, först vid ena kanten och sedan den andra.
• Använd inte vassa föremål eller sprayprodukter för att ta bort frosten.
• Undvik att vatten eller rengöringsmedel kommer i kontakt med de elektriska delarna och belysningssystemet.
• Torka de rengjorda delarna noggrant efter rengöringen.

Rengör kondensorn (placerad på baksidan) regelbundet med en sopborste, dammsugare eller en trasa för att förbättra energibesparingen och apparatens effekt.

4.3 Avfrostning av kylen

Apparaten är utrustad med automatisk avfrostning.

Under en normal funktion av kompressorn bildas rimfrost på apparatens bakvägg som smälter när den inte är i funktion.

När kompressorn inte är igång smälter rimfrosten och vattnet rinner ner i den öppning som gjorts längst in i kylen. Vattnet leds därefter till den behållare som finns under kompressorn varifrån det avdunstar.

Mängden is som skapas på den bakre väggen kan variera efter klimatförhållanden hur ofta man öppnar dörren, apparatens drifttemperatur samt mängden matvaror som finns i kylen (i synnerhet frukt och grönsaker).

Använd inte elektriska apparater (t.ex. en härfön) eller sprayprodukter vid avfrostning eftersom det kan missforma plastdelarna.

4.4 Byte av glödlampan

Elektrisk spänning Risk för elektrisk stöt

- Stäng av apparaten och koppla bort den från elnätet innan glödlampan byts ut.

Glödlampan i kylen är placerad under kylens termostat. Byt ut den enligt följande:

1. Öppna lampfästet som sitter nära termostatens vred till höger i kylutrymmet.

2. Ta bort lampan som ska bytas

3. Byt ut lampan mot en av samma typ.

Indikationen på lamphållaren gäller en glödlampa. Vi rekommenderar att ledlampor S25–E14, max. 1,5 W används.

Vänta 5 minuter innan du sätter i kontakten i eluttaget efter det att lamporna har bytts ut.

4.5 Vad gör man om...

Apparaten inte fungerar:

• Kontrollera att apparaten är ansluten och att huvudströmbrytaren är tillkopplad.
  Kompressorn går igång för ofta eller går oavbrutet:
• Omgivningstemperaturen är för hög.
• Dörren öppnas ofta eller är öppen under långa stunder.
  • Dörren stängs inte helt.
• Apparaten har fyllts över sin kapacitet.
• Kontrollera att det cirkulerar tillräckligt mycket luft i närheten av sensorn som är placerad till höger i kylen.
• Kontrollera att kylens bakre del är tillräckligt ventilerad och att kondensorn inte är alltför smutsig.

Det har bildats för mycket is eller kondens inne i kylen:

• Dörren öppnas ofta eller är öppen under långa stunder.
• Man har satt in färskä livsmedel (frukt och grönsaker) i kylen.
• Livsmedlen är inte korrekt övertäckta eller förslutna.
• Livsmedlen eller behållarna kommer i kontakt med den bakre väggen.
• Dörrens tätning är smutsig eller skadad. Rengör tätningen med ljummet vatten och torka sedan.

Det bildas vatten inne i kylen:

- Öppningen eller vattenavloppet är tilltäppt.

Kylen kyls inte tillräckligt:

• Termostatvredet är inställt till en för hög temperatur.
• Dörren öppnas ofta eller är öppen under långa stunder.
  • Dörren stängs inte helt.
• Omgivningstemperaturen är för hög.

Temperaturen inne i kylen är för kall och livsmedlen fryser:

• Termostatvredet är inställt till en för låg temperatur.
• Livsmedlen är inte täckta med passande behållare eller påsar.
• Frukt och grönsaker kan vara för fuktiga.
  • Livsmedel stöds mot kylens bakre vägg.

Det är svårt att öppna dörren igen direkt efter att man stängt den:

- Om man försöker öppna en dörr direkt efter att man stängt den måste man ta i mycket (detta gäller särskilt dörren till frysen). Det beror på det undertryck som bildas när den varma luften som kommer in i kylen/frysen kyls ner.

Dörren är feljusterad:

• Kontrollera att apparaten är nivellerad.
• Justera stödfötterna för att förbättra nivelleringen.

5 Installation

5.1 Elektrisk anslutning

Elektrisk spänning Risk för elektrisk stöt

• Det är obligatoriskt att jorda apparaten enligt de anvisningar som anges i säkerhetsföreskrifterna för elsystemet.
• Dra aldrig i sladden för att dra ut kontakten.
• Elanslutningen ska inte utföras med blöta händer.

Allmän information

• Kontrollera att egenskaperna för elnätet är lämpliga i förhållande till de värden som anges på dekalen. Märkplåten med tekniska data, serienummer och märkning har placerats väl synlig i apparaten. Dekalen får aldrig avlägsnas.
• Vik och tvinna inte elsladden. Använd inte en skadad elsladd.
• Kontrollera att kontakten och uttaget är av samma typ.
• Undvik att använda adaptrar eller shuntar eftersom de kan förorsaka överhettning och förbränning.
• Man ska kunna komma åt stickkontakten när apparaten är installerad.
• Innan man startar apparaten för första gången ska man låta den stå i vertikalt läge i minst två timmar.

- Om det är nödvändigt att byta ut sladden får detta endast göras av en behörig tekniker från en av våra tekniska servicecenter.

5.2 Placering

Tung apparat Fara för klämskador

- Ta hjälp av en andra person vid installation av apparaten.

Tryck på öppen dörr Risk för skador på apparaten

• Använd inte dörren som hävarm vid placering av apparaten.
• Utsätt inte den öppna dörren för överdrivet tryck.
• Apparaten får inte utsättas för solstrålning.
• Apparaten får inte placeras i närheten av värmekällor. Om detta villkor inte kan efterlevas ska man använda en lämplig isolerande panel.
• Placera inte apparaten utomhus.

Välja plats

Man ska alltid placera apparaten i en torr miljö där luftcirkulationen är god. Beroende på vilken klimatklass apparaten tillhör (anges på identifieringsdekalen som är placerad inne i kylen) kan den användas vid olika temperaturförhållanden.

• Placera apparaten minst 5 cm från el- och gasspisar och minst 50 cm från uppvärmningssystem med gas eller element.
• Apparaten får inte placeras i närheten av värmekällor. Om detta villkor inte kan efterlevas ska man använda en lämplig isolerande panel.
• Vid installation under en hylla ska apparaten placeras minst 15 cm under denna.
• Placera apparaten där det finns tillräckligt utrymme för att öppna dörren och eventuell borttagning av hyllplanen och de inre facken.

Klass	Rumstemperatur
SN (under normal)	mellan +10 °C och +32 °C
N (normal)	mellan 16°C och +32 °C
ST (subtropisk)	mellan 18°C och 38°C
T (tropisk)	mellan 18°C och 43°C

Avständshållare

För att säkerställa en korrekt kylning av kondensorn ska apparaten inte placeras för nära väggen. För att undvika detta har produkten utrustats med två avständshållare i plast som ska placeras på kondensorns övre del.

Placera avständshållarna mellan kondensorn vertikala stänger (1) och vrid dem sedan medurs eller moturs i 90 grader för att fästa dem (2).

Placering

Placera apparaten på en stabil och jämn yta.

Man ska dock vara mycket uppmärksam vid förflyttningen och se till att man inte skadar golvet (t.ex. om kylen placeras på parkett- eller linoleumgolv).

För att kompensera för ojämnheter i golvet är apparaten försedd med fyra justerbara stödfötter på den främre delen.

Justera stödfötterna för att nivellera apparaten horisontellt.

Genom att luta apparaten lite lätt bakåt underlättar man en korrekt stängning av dörren

Några dagar efter installationen ska man kontrollera att den nivellering man gjorde inledningsvis fortfarande är korrekt.

Kontrollera även att apparaten fortfarande är stabil och att dörrtätningarna sluter tätt efter det att man satt igång apparaten och fyllt den med livsmedel. Om det är nödvändigt ska man genomföra en ny nivellering och än en gång forma tätningarna.

För att apparaten ska vara korrekt installerad ska man kunna stänga dörren utan problem. Kontrollera att dörrtätningarna sluter tätt, särskilt i hörnen.

Tryck på tätning Risk för skador på apparaten

- Utsätt inte dörrtätningen för tryck och riv inte sönder eller ta bort den.
