BRUKSANVISNING SRV864P SMEG

1. FÖRESKRIFTER FÖR ANVÄNDNING.... 160
2. SÄKERHETSFÖRESKRIFTER 162
3. OMSORG OM MILJÖN.... 164
4. ANVÄNDNING AV SPISHÄLLEN 165
5. RENGÖRING OCH UNDERHÅLL 168
6. POSITIONERING I TOPPYTA.... 170
7. ELEKTRISK ANSLUTNING 172
8. GASANSLUTNING 173
9. ANPASSNING TILL OLIKA TYPER AV GASER 175

DESSA ANVISNINGAR GÄLLER ENDAST FÖR DE ANVÄNDARLÄNDER VARS SYMBOLER FINNS ANGIVNA PÅ OMSLAGET TILL AKTUELL MANUAL.

ANVISNINGAR TILL ANVÄNDAREN: råd gällande användning, beskrivningar av kommandon och anvisningar om korrekta rengörings- och underhållsåtgärder för apparaten.

ANVISNINGAR TILL INSTALLATÖREN: dessa anvisningar är avsedda för en kvalificerad tekniker som ska utföra installationen, driftsättningen och apparatens provkörning.

1. FÖRESKRIFTER FÖR ANVÄNDNING

DENNA HANDBOK UTGÖR EN DEL AV APPARATEN OCH SKA DÄRFÖR FÖRVARAS I SIN HELHET OCH VARA LÄTTTILLGÄNGLIG UNDER SPISHÄLLENS HELA LIVSTID. VI REKOMMENDERAR ATT DU LÄSER DENNA HANDBOK OCH ALLA DESS INSTRUKTIONER GRUNDLIGT INNAN DU TAR HÄLLEN I BRUK. BEVARA ÄVEN SERIEN MUNSTYCKEN SOM MEDFÖLJER. INSTALLATIONEN SKA UTFÖRAS AV EN FACKMAN OCH I ENLIGHET MED GÄLLANDE FÖRESKRIFTER. DENNA APPARAT ÄR AVSEDD FÖR BRUK I HUSHÅLL OCH ÄR UTFORMAD I ENLIGHET MED GÄLLANDE EU-DIREKTIV. APPARATEN HAR UTFORMATS FÖR FÖLJANDE FUNKTION: TILLAGNING OCH UPPVÄRMNING AV MAT. ALLA ANDRA ANVÄNDNINGSOMRÅDEN ANSES FELAKTIGA. TILLVERKAREN FRÅNSÄGER SIG ALLT ANSVAR VID EN ANVÄNDNING SOM EJ ANGES HÄR.

OM APPARATEN SKA INSTALLERAS PÅ BÄT ELLER I HUSVAGN SKA DEN INTE ANVÄNDAS SOM RUMSUPPVÄRMARE.

ANVÄND ALDRIG DEN HÄR APPARATEN FÖR UPPVÄRMNING AV RUM.

DENNA APPARAT ÄR MÄRKT ENLIGT DET EUROPEISKA DIREKTIVET 2002/96/EG FÖR ELEKTRISKT OCH ELEKTRONISKT AVFALL (WASTE ELECTRICAL AND ELECTRONIC EQUIPMENT - WEEE). DESSA DIREKTIV INNEHÅLLER EU-NORMERNA FÖR RETUR OCH ÅTERVINNING AV ELEKTRISK OCH ELEKTRONISK UTRUSTNING.

AVLÄGSNA ALL SKYDDSFILM INNAN DU TAR APPARATEN I BRUK.

MAN REKOMMENDERAS STARKT ATT ANVÄNDA SÄRSKILDA VÄRMETÅLIGA HANDSKAR VID ALL KONTAKT MED APPARATEN.

UNDVIK SÅ LÅNGT DET ÄR MÖJLIGT ATT ANVÄNDA METALLSVAMPAR OCH VASSA SKRAPOR EFTERSOM DE SKADAR YTORNA. ANVÄND VANLIGA ICKE-SLIPANDE PRODUKTER OCH EVENTUELLT VERKTYG AV TRÄ ELLER PLAST. SKÖLJ OMSORGSFULLT OCH EFTERTORKA MED EN MJUK TRASA ELLER EN MIKROFIBERTRASA.

LÄMNA INTE APPARATEN OÖVERVAKAD UNDER TILLAGNING SOM KAN FRIGÖRA FETTER ELLER OLJOR. RISK FÖRELIGGER ATT FETTER OCH OLJOR ANTÄNDS.

KONTROLLERA ALLTID ATT FUNKTIONSVREDEN ÄR I LÄGE ● (AV) NÄR DU HAR ANVÄNT FÄRDIGT HÄLLEN.

UNDERSIDORNA PÅ DE GRYTOR SOM PLACERAS PÅ HÄLLENS GALLER SKA VARA HELT JÄMNA OCH PLANA.

ANVÄND INTE KOKKÄRL SOM INTE RYMS INNANFÖR SPISHÄLLENS YTTERKANTER.

2. SÄKERHETSFÖRESKRIFTER

SE INSTALLATIONSANVISNINGARNA FÖR INFORMATION OM SÄKERHETSFÖRESKRIFTER FÖR GAS- OCH ELAPPARATUR SAMT VENTILATIONSKRAV.

I DITT INTRESSE OCH FÖR DIN SÄKERHET, ÄR DET FASTSTÄLLT I LAG ATT INSTALLATIONEN OCH SERVICEN AV ALLA ELEKTRISKA APPARATER SKA UTFÖRAS AV KVALIFICERAD PERSONAL I ENLIGHET MED GÄLLANDE BESTÄMMELSER.

VÄRA GODKÄNDA INSTALLATÖRER GARANTERAR ETT TILLFREDSSTÄLLANDE RESULTAT. URKOPPLING AV GAS- OCH ELAPPARATER SKA ALLTID UTFÖRAS AV EN FACKKUNNIG PERSON.

INNAN MAN ANSLUTER APPARATEN TILL ELNÄTET SKA MAN KONTROLLERA ATT DE VÄRDEN SOM ANGES PÅ DEKALEN ÖVERENSSTÄMMER MED DE FÖR SJÄLVA NÄTET.

DEKALEN MED TEKNISKA DATA, TILLVERKNINGSNUMMER OCH PRODUKTNAMN SITTER SYNLIGT PLACERAD UNDER HÖLJET. DEKALEN PÅ HÖLJET FÅR ALDRIG AVLÄGSNAS.

INNAN ANSLUTNING AV APPARATEN SKER SKA MAN GENOM ATT KONTROLLERA DEN ETIKETT SOM SITTER UNDER HÖLJET FÖRSÄKRA SIG OM ATT APPARATEN ÄR INSTÄLLD FÖR DEN TYP AV GAS MED VILKEN DEN SKA MATAS.

INNAN MAN GENOMFÖR INSTALLATIONS- OCH UNDERHÄLLSARBETEN SKA MAN FÖRSÄKRA SIG OM ATT APPARATEN INTE ÄR MATAD VIA ELNÄTET.

NÄTKABELNS STICKKONTAKT OCH RESPEKTIVE VÄGGUTTAG SKA VARA AV SAMMA TYP OCH ÖVERENSSTÄMMA MED GÄLLANDE FÖRESKRIFTER. UTTAGET MÅSTE VARA TILLGÄNGLIGT ÄVEN NÄR APPARATEN HAR BYGGTS IN. DRA ALDRIG UT STICKKONTAKTEN GENOM ATT DRA I KABELN.

OM NÄTKABELN SKULLE SKADAS SKA MAN OMEDELBART KONTAKTA DEN TEKNISKA SUPPORTEN SOM I SIN TUR SÖRJER FÖR ATT KABELN BYTS UT.

ELSYSTEMET SKA UTAN UNDANTAG JORDAS I ENLIGHET MED GÄLLANDE SÄKERHETSFÖRESKRIFTER FÖR ELSYSTEM.

OMEDELBART EFTER INSTALLATIONEN SKA MAN GÖRA EN KORT PROVKÖRNING AV APPARATEN, I ENLIGHET MED DE ANVISNINGAR SOM ANGES LÄNGRE FRAM. OM APPARATEN INTE FUNGERAR SKA DEN KOPPLAS BORT FRÅN ELNÄTET. KONTAKTA DÄREFTER NÄRMASTE SERVICEVERKSTAD. FÖRSÖK ALDRIG SJÄLV ATT REPARERA APPARATEN.

APPARATEN BLIR MYCKET VARM VID ANVÄNDNING. VAR NOGA ATT INTE VIDRÖRA DE VARMA DELARNA.

ANVÄNDNINGEN AV DENNA APPARAT ÄR INTE TILLÄTEN FÖR PERSONER (INKLUSIVE BARN) MED NEDSATTA FYSISKA ELLER MENTALA KAPACITETER, ELLER BRISTFÄLLIG ERFARENHET I ANVÄNDNINGEN AV ELEKTRISKA APPARATER, FÖRUTSATT ATT DE INTE ÄR ÖVERVAKADE ELLER INSTRUERADE AV VUXNA OCH ANSVARIGA FÖR DERAS SÄKERHET.

LÄT INTE BARN NÄRMA SIG APPARATEN UNDER TIDEN DEN ÄR IGÅNG OCH LÄT DEM INTE HELLER LEKA MED DEN.

FÖR INTE IN SPETSIGA METALLFÖREMÅL (BESTICK ELLER VERKTYG) I APPARATENS SPRINGOR.

ANVÄND INTE ÄNGA FÖR ATT RENGÖRA APPARATEN. ÅNGAN KAN KOMMA ÅT DE ELEKTRISKA DELARNA OCH SKADA DEM OCH DÄRMED ORSAKA KORTSLUTNING.

UTFÖR INGA ÄNDRINGAR PÅ APPARATEN.

ANVÄND INTE PRODUKTER I SPRAYFORM I NÄRHETEN AV HUSHÄLLSMASKINEN NÄR DENNA ÄR IGÄNG. ANVÄND INTE PRODUKTER I SPRAYFORM PÅ APPARATEN SÅ LÄNGE DEN FORTFARANDE ÄR VARM.

Tillverkaren avskriver sig allt ansvar för person- eller sakskador som uppstått på grund av nonchalerande av ovanstående föreskrifter eller ingrepp på utrustningen eller användande av annat än originalreservdelar.

3. OMSORG OM MILJÖN

3.1 Vår omsorg om miljön

I enlighet med Direktiv 2002/95/EG, 2002/96/EG och 2003/108/EG för minskande av bruket av farliga ämnen i elektrisk och elektronisk apparatur, samt nedbrytningen av avfall. Symbolen föreställande en överkorsad soptunna som finns på apparaturen anger att produkten, då den inte används längre, ska samlas in separat från annat avfall. Användaren ska därför lämna in apparatur som inte längre används till lämpliga återvinningsstationer för differentierad insamling av elektriskt och elektroniskt avfall, alternativt återbörda apparaturen till återförsäljaren när man köper en motsvarande apparat, i förhållandet ett till ett. Lämplig differentierad insamling som sedan lämnas till ekologisk återvinning, hantering och nedbrytning bidrar till att undvika möjliga negativa effekter på miljö och hälsa och gynnar återvinning av de material apparaten är tillverkad av. En olaglig avfallshantering av produkten från användarens sida medför tillämpning av administrativa åtgärder.

Produkten innehåller inte skadliga ämnen i sådan mängd att de anses utgöra en fara för hälsan och miljön, i enlighet med gällande europeisk lagstiftning.

3.2 Er omsorg om miljön

För emballeringen av våra produkter används ej förorenande material, de är därför kompatibla med miljön och återvinningsbara. Vi ber er därför att samarbeta genom att sörja för en korrekt kassering av emballaget. Fråga efter adresser till återvinningsstationer hos återförsäljaren eller hos lokala behöriga insamlings-, återvinnings- och avfallsstationer.

Lämna inte emballaget eller delar därav utan att ha uppsikt över det. Delar av emballaget, i synnerhet plastpåsar, utgör en kvävningsrisk för barn.

Sörj även för en korrekt kassering av din gamla apparat.

Viktigt: lämna in apparaten till närmaste återvinningsstation. En korrekt kassering möjliggör en intelligent återvinning av värdefulla material.

Innan man kasserar sin gamla apparat ska man avlägsna alla luckor och låta falsarna vara kvar i användningsläge för att undvika risken att lekande barn av misstag blir instängda i apparaten. Kapa även av och avlägsna nätkabeln tillsammans med stickkontakten.

4. ANVÄNDNING AV SPISHÄLLEN

Innan brännarna sätts igång ska du försäkra dig om att brännarringar, lock och flamspridare är korrekt monterade.

Den mycket snabba brännaren, spår A ska ställas i linje med stift B.

Gallret C som medföljer ska användas för wokpannor (kinesiska stekpannor). Adaptern D levereras endast tillsammans med öppna gallermodeller och är avsedd för användning med små kärl.

4.1 Tändning av brännare

Upprätta indikatorer gör det enklare och tydligare att avläsa och använda vreden. Varje vred är anslutet till respektive brännare med ett spår. Inställningen motsvarar till respektive del av vredet eller till märkningen på detsamma.

(Endast om tillämpligt)

Brännare med dubbelkrona, styrs via två vred med två spår, ett långt som motsvarar den inre, mindre brännaren och ett kort som motsvarar den yttre brännaren.

Brännarna med dubbelkrona kombinerar en extra och en snabb brännare som regleras med två vred och som gör det möjligt att använda en eller båda brännarna samtidigt.

Apparaten är utrustad med elektronisk startenhet. Tryck in och vrid samtidigt vredet moturs till symbolen med liten flamma tills brännaren är tänd. Beträffande modeller med ventiler hålls vredet intryckt i ca 2 sekunder för att hålla lågan brinnande och för att aktivera säkerhetsanordningen. Det kan hända att brännaren slocknar när du släpper vredet. I sådant fall ska du upprepa åtgården och hålla vredet intryckt längre.

Om brännarna slocknar av misstag kommer en säkerhetsanordning att stänga av gasen, även om kranen är öppen, efter ca 20 sekunder på modeller med ventiler.

4.2 Praktiska råd vid användning av spishällens brännare

För en bättre användning av brännarna och en minimal gasförbrukning ska man använda kärl med platt och plan botten som är utrustade med lock och i rätt storlek i förhållande till brännaren (se avsnitt "4.3 Kokkärlens diameter").

För att undvika överkokning eller skada på ytan under matlagningen ska samtliga grytor eller galler placeras inom spishällens matlagningsperiferi och med ett minsta avständ till vreden på 3-4 cm.

4.3 Kokkärlens diameter

(*)	Brännare	∅ min. och max. (i cm)
1	Reserv	12- 14
2	Halvsnabb	16 - 20
3	Snabb	22 - 26
4	Extra snabb	22 - 26
5	Dubbelkrona	12 - 34
6	Fiskgryta	Speciella ovala kärl

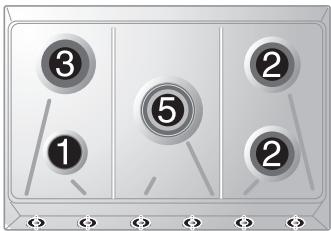

(*) För brännare med referensnummer, se avsnitt "9.7 Brännarnas placering på spishällen".

4.4 Användning av gallerplatta

Några få förberedelser är nödvändiga om du vill används gallerplattan:

• lämna minst 160 mm avständ mellan kanten av gallerplattan och sidoväggen;
• om en av brännarna nära den bakre väggen av trä är av trelågig typ ska avståndet mellan väggen och kanten på gallerplattan vara minst 160 mm;
• låt inte lågorna gå utanför gallerplattans kant;
• lät brännarna under plattan arbete på full kapacitet i ca 10 minuter, vrid sedan ner brännarna till min. effekt. Använd aldrig gallerplattan längre perioder än 45 minuter.

4.5 Elektriska plattor

4.5.1 Start av elektriska plattor

Hällarna kan förses med en elektrisk platta med varierande diameter. Den elektriska plattan startas genom att vrida motsvarande vred till önskat läge.

Upprätta indikatorer gör det enklare och tydligare att avläsa och använda vreden. Varje vred är anslutet till respektive platta med ett spår. Inställningen motsvarar till respektive del av vredet eller till märkningen på detsamma. När den elektriska plattan är igång indikeras detta med ett indikatorljus i frontpanelen.

4.5.2 Användning av elektriska plattor

Den elektriska plattan är idealisk för långsam matlagning.

Inställningarna som visas i tabellen är endast riktgivande.

LAGE		VARMEINTEN SITET	LAMPLIG MATLAGNING
0	0	Avstängd	-
1	1	Svag	För att smälta smör, choklad etc.Uppvärmning av små mängder vätska.
	2	Mild	Uppvärmning av större mängder vätska.
2	3	Långsam	Att tina fryst mat och förbereda grytor,matlagning på eller precis under kokpunkten.
	4	Medium	Att laga mat som måste nå kokpunkten, attsteka fint kött eller fisk.
3	5	Stark	För stekar, stora köttbitar och storavätskemängder.
	6	Mycket stark	Att koka stora mängder vatten, att steka.

WARNING

När man slår på den elektriska plattan för första gången eller om plattan inte har använts på länge, för att avlägsna fuktighet från isoleringsmaterial, så ska den torkas ut genom att slå på den elektriska plattan i 30 minuter på läge 1.

Kom ihåg följande:

• Slå först på den elektriska plattan när en gryta har placerats där.
• Använd plana och tjockbottnade grytor.
• Använd aldrig grytor som är mindre än den elektriska plattan.
• Torka av bottnen på grytan innan den placeras på plattan.
• Lämna aldrig spisen om brännbara oljor och fett används.
• De elektriska plattorna förblir varma länge efter användning: rör inte vid dem och placera inte några föremål på dem.
• Om några fördjupningar uppstår i den elektriska plattan, ska den genast stängas av och närmaste auktoriserade servicecenter ska kontaktas.

5. RENGÖRING OCH UNDERHÅLL

Viktigt: ANVÄND INTE ÅNGA FÖR ATT RENGÖRA APPARATEN.

Innan du gör något som helst ingrepp ska strömmen slås från.

5.1 Rengöring av hällen

För att bevara spishällen i gott skick ska den rengöras efter varje användning. Låt den kallna innan du rengör den.

5.1.1 Vanlig daglig rengöring

Vid rengöring av hållens yta ska endast specificerade produkter som inte innehåller slipmedel eller kiorbaserade substanser användas.

Gör på följande sätt: håll ut medlet på en fuktig trasa och torka av ytan. Skölj omsorgsfullt och torka därefter med en mjuk trasa eller en mikrofibertrasa.

5.1.2 Matstänk eller rester

Undvik så långt det är möjligt att använda stålull och vassa skrapor eftersom de skadar ytorna.

Använd vanliga icke-slipande produkter för rostfria ytor och vid behov verktyg av trä eller plast.

Vid vanliga fläckar, kalkbeläggningar och ringar rekommenderas man att använda Crema Inox och en mikrofibertrasa; vid fastbrända beläggningar ska man använda Puliforno och en mikrofibertrasa.

Skölj omsorgsfullt och eftertorka med en mjuk trasa eller en mikrofibertrasa.

5.2 Rengöring av spishällens komponenter

Gallren, hättorna, flamspridarna och brännarna kan tas ut för att underlätta rengöring; diska dem i varmt vatten med icke-slipande diskmedel och vara noga med att ta bort alla fläckar och vänta tills de är helt torra.

WARNING: dessa delar får ej diskas i diskmaskin.

Vid normal användning av spishällen blir de rostfria gallren och brännarlocken lätt brunfärgade på grund av den höga värmen. Rengör dessa delar med en svamp med mycket lätt slipande effekt eller liknande produkter som säljs i handeln. Torka efter

med specifik polerpasta så att de rostfria delarna blir blanka igen. Professionella produkter för rengöring och skötsel av hushållsapparater finner du hos närmaste auktoriserade serviceverkstad.

5.2.1 Tändstift och säkerhetsanordningar

För bästa funktion ska tändstiften och säkerhetsanordningarna hållas mycket rena.

Kontrollera regelbundet och rengör med en fuktig trasa om det behövs.

5.2.2 Den elektriska plattan

Efter användning måste plattan behandlas med speciella rengöringsprodukter som finns att köpa. etta för att ytorna ska kunna hållas rena och hålla länge. Detta förhindrar oxidation (rostbildning).

5.2.3 Tändstiften och termoelementen

Rengör glas- eller ställocket, om monterat, med varmt vatten. Använd aldrig slipande svampar eller rengöringsmedel med slipeffekt. För att rengöra den bakre delen av hällen lyfts locket upp och lyfts bort.

När rengöringen avslutats ska locket återmonteras, försäkra dig om korrekt montering.

Innan locket lyfts upp ska det noggrant torkas av.

Sänk aldrig ner locket om brännare eller elektriska plattor är igång eller fortfarande är varma.

6. POSITIONERING I TOPPYTA

Följande ingrepp kräver mureri- och/eller snickeriarbeten som måste utföras av en kompetent person.

Installationen kan utföras på olika material såsom murverk, metall, solitt trä eller plastlaminerat trä under förutsättning att dessa är värmebeständiga (T 90°C).

6.1 Fixering vid stödstrukturen

Gör ett hål i möbelns övre del med måtten som anges i bilden och se till att det är ett minsta avständ på 50 mm från kanten.

Denna apparat kan ställas vid väggar som överskrider arbetsskivans höjd, förutsatt att man bibehåller avståndet "X" som visas på bilden, för att undvika skador som beror på överhettning. Se till att avståndet mellan hållens lågor och eventuella hyllor ovanför är minst 750 mm.

*: detta mått (150) syftar till avståndet att respektera om ens apparat är utrustad med en brännare med "dubbla flamspridare" med en effekt på 4,95 kW.

Placera noggrant den medföljande tätningen längs ytterkanten på det hål som gjorts i bänkskivan enligt bilden nedan; försök få den att fästa längs hela ytan genom att trycka lätt med händerna. Se bilden för information om de mått som gäller för den modell av spishäll du ska installera. Kom ihåg att fram- och baksidan ska sitta tätt mot hålet vilket gäller för båda modellerna. Fäst spishällen vid strukturen med hjälp av de till syftet avsedda fästbyglarna A som medföljer. Skär noggrant av överskottskanten B av tätning.

Måtten på följande ritning gäller hålet innanför tätningen.

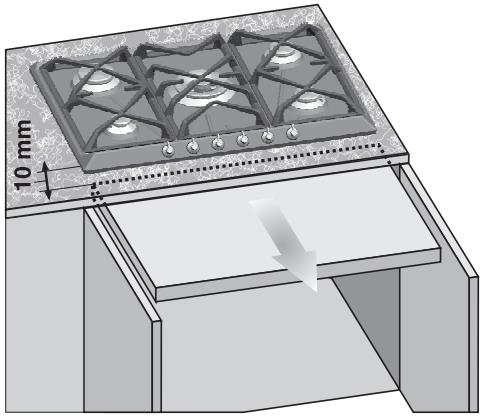

Vid installation i ett tomt utrymme med luckor är det nödvändigt att placera en separeringspanel under spishällen. Bibehåll ett min. avständ på 10 mm emellan apparatens botten och panelytan, som ska vara lätt utdragbar för att tillåta lättgänglighet för eventuella ingrepp för teknisk service.

(Endast vissa 90 centimeters modeller) Installation av en ugn utan kylfläkt under hällen är inte tillåten.

7. ELEKTRISK ANSLUTNING

Försäkra dig om att spänningen och dimensionerna för matningslinjen motsvarar de egenskaper som anges på dekalen som är placerad under apparatens hölje. Denna dekal får aldrig avlägsnas.

Kontakten längst ut på matarkabeln och vägguttaget måste vara av samma typ och i enlighet med gällande föreskrifter för elektriska system. Kontrollera att matningsledningen är jordad på lämpligt sätt.

Stick elkabeln genom enhetens baksida, se till att den inte vidrör hållens undersida eller ugnen (om sådan är monterad) under hållen.

Se till att det på anordningens matningsledning finns en jordfelsbrytare lätttillgänglig i närheten av apparaten, med ett kontaktgap som är lika med eller större än 3 mm.

Undvik att använda reduceringar, adaptorer och shuntar.

Om man byter ut matningskabeln får den nya kabelns ledningar inte understiga 0,75 mm2 (kabel på 3 x 0,75), vidare ska den ände som ska anslutas till apparaten ha en jordningsledning (gul-grön)

som är minst 20 mm längre. Använd endast kabel av typen H05V2V2-F eller motsvarande som är värmeresistent upp till 90°C. Utbytet ska utföras av en specialiserad tekniker som ska utföra anslutningen till nätet i enlighet med nedanstående schema.

L = brun

N = bl Å

Ⓥ = gul - grön

Byten av matarkabeln ska utföras av en behörig serviceverkstad för att alla risker ska kunna undvikas.

Tillverkaren frånsäger sig allt ansvar för skador på personer och föremål om dessa beror på att ovannämnda regler inte följs eller om man har manipulerat med en enskild del av apparaten.

8. GASANSLUTNING

Om apparaten installeras på en ugn ska man undvika att låta gasslangen passera vid ugnens baksida i syfte att undvika överhettning.

Anslutningen till gasnätet kan göras med ett kopparrör eller med en stålslang utan fogar och i enlighet med de föreskrifter som fastställts i gällande lag.

För att underlätta anslutningen kan kopplingen A på apparatens baksida vridas i sidled; lossa sexkantsmuttern B, vrid kopplingen A till önskad position och fäst sexkantsmuttern B igen (dess tätning garanteras av en gummitätning). När anslutningen är klar ska du med hjälp av en tvållösning (aldrig med en öppen låga) kontrollera att tätningen är perfekt.

Spishällen är inställd för metangas G20 (2H) med ett tryck på 20 mbar. För matning med annan typ av gas, se kapitel "9. ANPASSNING TILL OLIKA TYPER AV GASER". Kopplingen vid gasintaget har en 1/2 " utvändig gänga (ISO 228-1).

Anslutning med kopparrör: Anslutningen till gasnätet ska genomföras så att apparaten inte utsätts för någon typ av belastning.

Anslutningen kan göras med hjälp av en adaptorenhet D med dubbelkonisk ring; sätt alltid medföljande tätning C emellan.

Anslutning med stålslang: använd endast slangar i rostfritt stål och utan fogar, i enlighet med gällande föreskrifter, och sätt alltid medföljande tätning C mellan kopplingen A och slangen E.

Idrifttagandet med slang ska genomföras så att slangarnas längd inte överskrider 2 meter i utsträckt tillstånd; försäkra dig om att slangarna inte kan komma i kontakt med delar av möbler och att de inte kläms.

8.1 Anslutning till flytande gas

Använd en tryckregulator och genomför anslutningen till behållaren i enlighet med de anvisningar som anges i gällande föreskrifter.

Kontrollera att matningstrycket överensstämmer med de värden som anges i tabellen i avsnitt "10.3 Tabeller över egenskaper för brännare och munstycken".

8.2 Ventilation av lokaler

Apparaten ska endast installeras i lokaler med fast ventilation enligt gällande föreskrifter. Det krävs god cirkulation i lokalen där apparaten installeras för att uppnå en jämn gasförbrukning och en tillräcklig ventilation av lokalen. Storleken på luftintagen, som skyddas av galler, måste överensstämma med gällande föreskrifter. Luftintagen ska placeras så att de inte täpps till, vare sig helt eller delvis.

Lokalen ska hållas tillräckligt ventilerad i syfte att avlägsna den värme och fukt som bildas vid tillagning: i synnerhet rekommenderas man att efter en längre användning öppna ett fönster eller öka styrkan på eventuella fläktar.

8.3 Utsläpp av förbränningsprodukter

Utsläppet av förbränningsprodukterna ska ske antingen med hjälp av spiskåpor anslutna till en väl fungerande skorsten med självdrag eller med hjälp av en köksfläkt. För att få ett väl fungerande ventilationssystem krävs det att du anlitar en erfaren fackman som noggrant kan planera och utföra installationen i enlighet med kraven i gällande föreskrifter beträffande placering och avständ. När installationen är avslutad bör installatören utfärda en försäkran om överensstämmelse.

9. ANPASSNING TILL OLIKA TYPER AV GASER

Innan man utför någon av följande åtgärder ska apparaten kopplas ifrån elektriskt.

Spishällen är inställd för metangas G20 (2H) med ett tryck på 20 mbar. Vid drift med andra typer av gaser ska man byta ut munstyckena och ställa in primärluften.

För att byta munstycken och ställa in brännarna ska man avlägsna täckplåten enligt beskrivning i följande avsnitt.

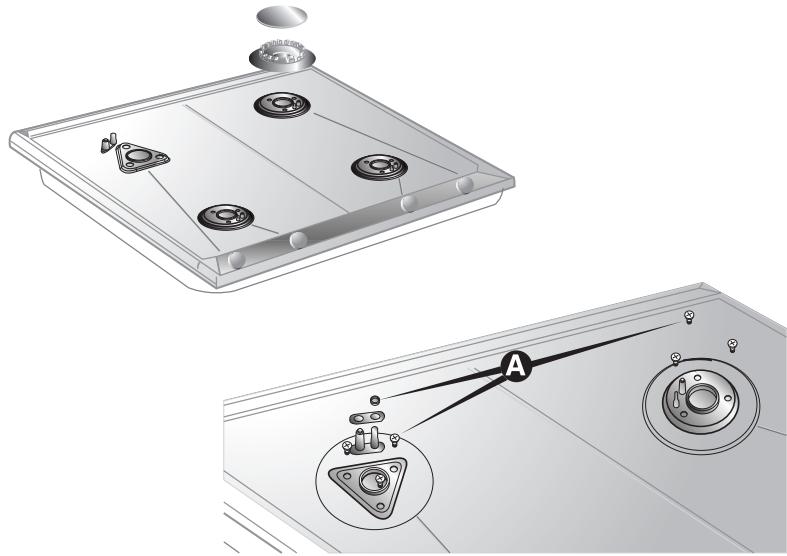

9.1 Avlägsna täckplåten

1 Ta av alla vred, galler, brännarlock och flamspridare;
2 Ta av skruvarna och muttrarna A som säkrar hållaren för brännaren;
3 Lyft upp spishällen från sitt säte;
4 Byt ut brännarmunstyckena i enlighet med gastabellen;
5 Ställ in lufttillförseln som beskrivs i avsnitt "9.5 Inställning av primärluft".

9.2 Inställning för flytande gas

Lossa skruven A och skjut stödet B hela vägen. Använd en dubbelnyckel för att ta av munstycke C och montera ett passande enligt instruktionerna i referenstabellen och i enlighet med den gas som ska användas. Munstyckets vridmoment får inte vara mer än 3 Nm. Återställ stödet B så att munstycket C täcks helt.

Flytta ventilationsröret D för att reglera luftflödet tills avständ "X" uppnätts så som visas i tabellen under avsnitt "5.5 Inställning av primärluft" och lås sedan röret med skruven A. Efter denna justering ska tätningarna återmonteras med tätningsvax eller liknande material.

Brännare	Nominell värme-effekt (kW)	Flytande gas – G30/G31 28/37 mbar
		Diameter munstycke 1/100 mm	Bypass mm 1/100		Reducerad effekt (W)	Effekt g/h G30	Effekt g/h G31
Reserv (1)	1.05	48	30	33 (*)	380	76	75
Halvsnabb (2)	1.65	62	30	33 (*)	380	120	118
Snabb (3)	3.1	85	43	45 (*)	750	225	222
Mycket snabb (4)	3.3	87	55	65 (*)	1200	240	236
Dubbelkrona intern (5)	1.15	48	30	33 (*)	380	76	75
extern (5)	3.8	92	55	65 (*)	1200	284	278
Fiskgryta (6)	2.9	82	43	45 (*)	800	211	207

(*) Förbikoppling för ventillösa apparater.

9.3 Inställning för stadsgas

Genomför de moment som beskrivs i avsnitt "9.2 Inställning för flytande gas" men välj munstycken istället och justera primärluften likadant som stadsgasen, enligt vad som anges i följande tabell och i avsnitt "9.5 Inställning av primärluft". VARNING: Endast de apparater som är utrustade med säkerhetsventiler får användas med stadsgas G110-120.

Brännare	Nominell värme-effekt (kW)	Stadsgas – G110 8 mbar
		Munstyckets diameter 1/100 mm	Reducerad effekt (W)
Reserv (1)	1.05	132	380
Halvsnabb (2)	1.65	165	380
Snabb (3)	3.1	240	750
Mycket snabb (4)	3.3	250	1200
Dubbelkrona intern (5)	1.05	132	380
extern (5)	3.9	290	1200
Fiskgryta (6)	2.9	230	800
Brännare	Nominell värme-effekt (kW)	Stadsgas – G120 8 mbar
		Munstyckets diameter 1/100 mm	Reducerad effekt (W)
Reserv (1)	1.05	126	380
Halvsnabb (2)	1.65	160	380
Snabb (3)	3.1	230	750
Mycket snabb (4)	3.3	240	1200
Dubbelkrona intern (5)	1.05	126	800
extern (5)	3.9	270	1200
Fiskgryta (6)	2.9	220	800

9.4 Inställning för metangas

Spishällen är inställd för metangas G20 (2H) med ett tryck på 20 mbar. För att apparaten ska fungera med denna typ av gas ska man genomföra samma arbetsmoment som beskrivs i avsnitt "9.2 Inställning för flytande gas" men välja munstycken och ställa in primärluften i enlighet med metangas, enligt vad som anges i tabellen nedan och i avsnitt "9.5 Inställning av primärluft".

Efter denna justering ska tätningarna återmonteras med tätningsvax eller liknande material.

Brännare	Nominell värme-effekt (kW)	Metangas – G20 20 mbar
		Munstyckets diameter1/100 mm	Reducerad effekt(W)
Reserv (1)	1.05	73	380
Halvsnabb (2)	1.65	92	380
Snabb (3)	3.1	126	750
Mycket snabb (4)	3.3	130	1200
Dubbelkrona intern (5)	1.05	73	380
extern (5)	3.9	140	1200
Fiskgryta (6)	2.9	123	800

9.5 Inställning av primärluft

Hänvisar till avståndet "X" i mm.

BRÄNNARE	G30/G3128/37 mbar	G2020 mbar	G1108 mbar	G1208 mbar
Reserv (1)	1.0	1.5	0.5	0.5
Halvsnabb (2)	1.5	1.5	0.5	0.5
Snabb (3)	1.5	1.0	1.0	1.0
Mycket snabb (4)	2.5	2.0	1.5	1.0
Dubbelkrona intern (5)	6.0	3.0	1.0	1.0
extern (5)	10.0	3.0	5.0	5.0
Fiskgryta (6)	2.5	2.0	1.0	1.0

För att känna igen brännarna på er spishäll, se bilderna i avsnitt "9.7 Brännarnas placering på spishällen".

9.6 Avslutande arbetsmoment

Efter att ha utfört ovanstående justeringar, sätt ihop apparaten igen genom att i omvänd ordning utföra anvisningarna i avsnitt "9.1 Avlägsna täckplåten".

9.6.1 Minimireglering för stadsgas och metangas

Sätt tillbaka delarna på brännaren och för in vreden på kranarnas stänger.

Tänd brännaren och vrid den till min. läget. Ta bort gaskranens vred igen och vrid på justerskruven innanför eller vid sidan om (beroende på modellen) kranens stång tills korrekt min. låga erhålls.

Sätt tillbaka vredet och kontrollera att brännarens låga är stabil (om du vrider vredet snabbt från max. läget till min. läget ska lågan inte slockna).

9.6.2 Inställning av minimum för flytande gas

För att ställa in minimum med flytande gas ska man helt fästa den skruv som finns innanför eller vid sidan om vredets kran (beroende på modellen) i riktningen medurs.

Bypassdiametrarna för varje enskild låga finns angivna i tabellen "9.2 Inställning för flytande gas".

Efter inställning för annan gas än den förinställda måste du byta ut den befintliga etiketten för gasinställning som finns på apparaten mot en som överensstämmer med den nya gasen. Etiketten finns i den medföljande påsen med munstycken.

9.7 Brännarnas placering på spishällen

BRÄNNARE

1 Reserv
2 Halvsnabb
3 Snabb
4 Mycket snabb
5 Dubbelkrona
6 Fiskgryta

9.8 Smörjning av gaskranar

Med tiden kan det hända att gaskranarna blir svåra att vrida och fastnar. Rengör dem invändigt och byt ut insmörjningsfettet.

Detta arbetsmoment ska utföras av en behörig tekniker.
