Produkttyp	Köksfläkt
Varumärke	Cylinda
Modell	Popular SF260C
Installationstyp	Väggmonterad
Bredd	60 cm
Höjd	15 cm
Djup	50 cm
Nettovikt	12 kg
Strömförsörjning	220-240 V, 50 Hz
Maximal utsugningskapacitet	600 m³/h
Antal hastigheter	3
Ljudnivå (max hastighet)	60 dB(A)
Belysningstyp	LED
Fettfiltertyp	Aluminiumnät
Kolfilter ingår	Ja (valfri recirkulation)
Kontrolltyp	Tryckknappar
Kanal diameter	120 mm
Energiklass	B
Årlig energiförbrukning	60 kWh
Filterrengöringsindikator	Nej
Säkerhetsfunktioner	Överhettningsskydd, säkerhetsbrytare
Tillgänglighet av reservdelar	Motor, filter, lampa, brytare

Vanliga frågor - Popular SF260C Cylinda

Hur installerar jag Cylinda Popular SF260C köksfläkt?

Installationen bör utföras av en kvalificerad fackman. Se till att fläkten monteras på rekommenderad höjd ovanför spisen (vanligtvis 65-75 cm för elektriska spisar, 75-85 cm för gas). Fäst fläkten på väggen med de medföljande fästena och anslut kanalen eller ställ in den på recirkulationsläge.

Hur ofta bör jag rengöra fettfiltret?

Fettfiltret i aluminiumnät bör rengöras var 2-3 månad eller oftare vid hög användning. Rengör med varmt tvålvatten eller i diskmaskin på låg temperatur. Se till att det är helt torrt innan återmontering.

Hur byter jag ut kolfiltret?

Om du använder recirkulationsläge, byt kolfiltret var 4-6 månad. Ta bort fettfiltret, skjut ut det gamla kolfiltret och installera ett nytt (modellspecifikt för Popular SF260C). Sätt tillbaka fettfiltret.

Varför låter min köksfläkt högt?

Högt ljud kan bero på smutsigt filter, lös kanal eller ett föremål i motorn. Kontrollera och rengör filtren, dra åt kanalanslutningar och ta bort eventuella hinder. Om ljudet kvarstår, kontakta service.

Hur byter jag ut LED-lampan?

Stäng av strömmen till fläkten. Lokalisera lamplocket (vanligtvis under fläkten), försiktigt bända upp det och byt ut LED-modulen mot en kompatibel (4W, 12V). Se till att polariteten är korrekt och sätt tillbaka locket.

Vad är den maximala utsugningskapaciteten för denna fläkt?

Den maximala utsugningskapaciteten är 600 m³/h, lämplig för kök upp till 15-20 m². Använd högsta hastigheten för kraftiga matlagningslukter och ånga.

Kan jag använda fläkten utan kanal?

Ja, Popular SF260C kan användas i recirkulationsläge med ett kolfilter. Luften filtreras och återförs till köket. Detta kräver installation av kolfilter (säljs separat).

Hur återställer jag filterrengöringsindikatorn?

Denna modell har ingen filterrengöringsindikator. Det rekommenderas att rengöra fettfiltret regelbundet baserat på användning, ungefär var 2-3 månad.

Vilka mått har fläkten?

Fläkten är 60 cm bred, 50 cm djup och 15 cm hög. Exakta mått finns i produktmanualen. Se till att det finns tillräckligt med utrymme ovanför för installation.

Var kan jag köpa reservdelar till denna fläkt?

Reservdelar som filter, lampor, motor och brytare kan köpas från auktoriserade Cylinda-servicecenter eller online-återförsäljare. Använd modellnumret Popular SF260C för att säkerställa kompatibilitet.

BRUKSANVISNING Popular SF260C Cylinda

Läs noga igenom denna bruks- och monteringsanvisning, i synnerhet säkerhetsföreskrifterna, innan du installerar och börjar använda produkten.

Spara bruksanvisningen för senare användning eller till den som eventuellt övertar produkten efter dig. Gör produkten strömlös innan all form av rengöring och skötsel.

Avledning av utblåsningsluften ska utföras i enlighet med föreskrifter utfärdade av berörd myndighet.

Utblåsningsluften får inte ledas in i rökkanal som används för avledning av rökgaser från t.ex. gas- eller braskaminer, ved- eller oljepannor etc.

Avståndet mellan spis och produkt måste vara minst 42 cm. Vid gasspis ökas avståndet till 65 cm. Om högre monteringshöjd rekommenderas av gasspisens tillverkare ska hänsyn tas till detta.

För att undvika att fara uppstår ska fast installation, utbyte av sladdställ eller annan typ av anslutning utföras av behörig fackman.

Att flambera under produkten är inte tillåtet.

Tillräckligt med luft måste tillföras rummet när produkten används samtidigt med produkter som använder annan energi än el-energi, t.ex. gasspis, gas- eller braskaminer, ved- eller oljepannor etc.

Produkten kan användas av barn från 8 år och personer med nedsatt mental, sensorisk eller fysisk förmåga, eller brist på erfarenhet och kunskap, om de informeras om hur produkten är avsedd att användas.

Barn ska inte leka med produkten. Rengöring och underhåll av produkten ska inte utföras av barn utan tillsyn.

Åtkomliga delar av produkten kan bli heta i samband med matlagning.

Risken för brandspridning ökar om inte rengöring sker så ofta som anges.

Obs!

Byggherren ansvarar för att installationen blir korrekt och att gällande byggregler är uppfyllda.

ALLMÄN INFORMATION

Produkten är utrustad med LED-belysning 6,5W, aluminiumfilter, AC-motor och Easy Clean.

FUNKTION

A

A. Hastigheter på fläkt.

B. Belysning.

Starta gärna fläkten innan matlagning, för att undvika att os sprids i rummet. Anpassa fläktens hastighet till typ av matlagning. Låt gärna fläkten arbeta på låg hastighet en stund efter matlagning. Vid behov, utnyttja fläktens låga hastighet även när ugnen används, eller efter maskindiskning.

SKÖTSEL OCH UNDERHÅLL

Rengöring filter

Spisfläkten torkas av med våt trasa och diskmedel. Filtren ska rengöras minst varannan månad vid normal användning. Rengör oftare vid intensiv användning.

Ta bort fettfiltret genom att öppna snäppet, Fig.2.

Hantera filtret försiktigt, var noga med att inte bocka det.

Blötlägg filtret i varmt vatten blandat med diskmedel. Filtret kan även diskas i maskin. Sätt tillbaka fettfiltret efter rengöring, se till att det snäpper fast ordentligt.

Rengöring övriga delar

Insidan av spisfläkten samt löstagbara delar skall rengöras minst två gånger per år.

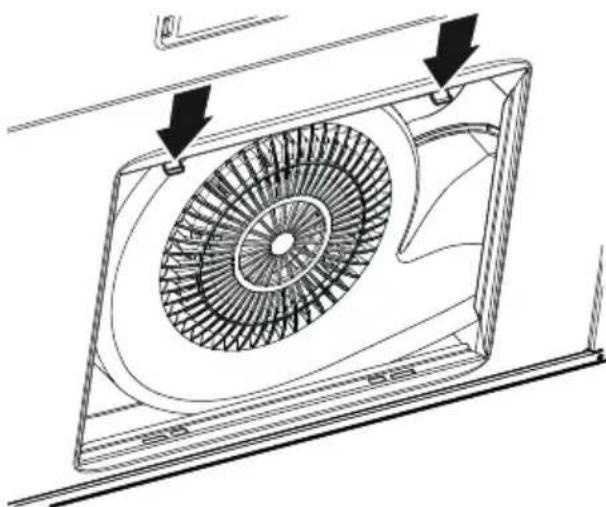

Ta bort underplåten genom att trycka snäppena i pilarnas riktning.Fig.3.

Lossa fläkthuset genom att böja ut snäppet i pilens riktning (1) och trycka fläkthuset från dig och nedåt (2), Fig.4.

Lossa fläkthjulet genom att dra i pilens riktning, Fig.5.

Underplåt, fläkthus och fläkthjul rengörs i varmt vatten blandat med diskmedel. Fläkthus och fläkthjul kan även diskas i maskin. Sätt ihop delarna efter rengöring och torkning i omvänd ordning.

Sätt tillbaka fläkthjulet. Se till att det sitter plant i spåret på motorn.

Fig.7

Sätt tillbaka fläkthuset genom att passa in stöden i bakkant på fläkten (1). Vik upp fläkthuset (2). Fig.7

Se till att alla snäppen passar mot spisfläktens flikar. Vrid in fläkthuset (1) i flikarna (2). Tryck tillbaka fläkthusets snäppe i fliken (3). Fig.8

Obs!

Kontrollera att delarna snäpper fast ordentligt.

FELSÖKNING

Kontrollera att säkringen är hel. Prova alla funktioner för att säkerställa vad som inte fungerar. Prova först att göra produkten strömlös och starta om den igen.

Kontrollera att anslutningsslangen är sträckt närmast anslutningen.

SERVICE

Fig.9

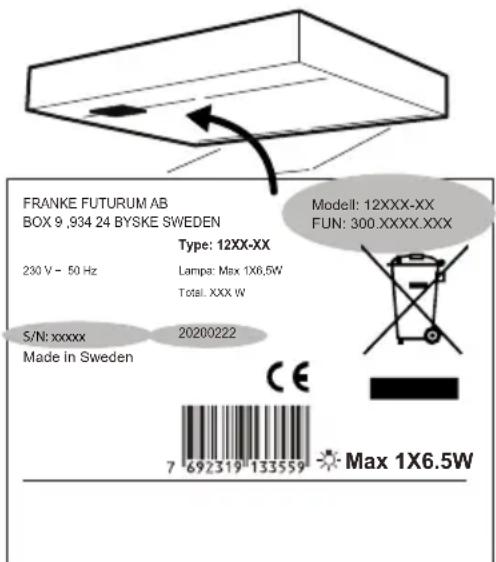

Innan du kontaktar service, kontrollera märkskylten och notera FUN-nr, S/N-nr och tillverkningsdatum för produkten.

Märkskylten är placerad på vänster sida under filter/underplåt.

Kontakta Cylinda Service

tel. [phone] eller gå in på:

De kan hjälpa till att åtgärda felet eller anvisa till närmaste servicefirma för snabb och bra service.

Produkten omfattas av gällande APPLiA-bestämmelser.

MILJÖ

De huvudsakliga råmaterialen som används i produkten är:

• Metaller: rostfri plåt, galvaniserad plåt, zink, aluminium
• Plaster: polypropen, polyamid, polycarbonat, polybutylentereftalat (PBT)
• Glas

Samtliga ingående komponenter uppfyller RoHS-direktivet.

EMBALLAGE- OCH PRODUKTÄTERVINNING

Emballaget ska lämnas in på närmaste miljöstation för återvinning.

Symbolen anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter, sophämtningstjänst eller affären där du köpte varan.

EKODESIGNDIREKTIV

Produkten är testad i enlighet med och uppfyller ekodesignkraven i den europeiska förordningen 66/2014.

Elektrisk anslutning till 230 V~ med skyddsjord.

Produkten levereras med sladd och jordad stickpropp för anslutning till jordat vägguttag. Vägguttaget ska vara åtkomligt efter installation.

Om anslutningskabeln skadas måste den bytas ut mot en motsvarande specialkabel från tillverkaren eller dess serviceagent.

Elektrisk tilslutning til 230 V~ med jordforbindelse.
