SOLO SF150A - Fläkt Cylinda - Gratis bruksanvisning och manual

Produkttyp	Köksfläkt
Märke	Cylinda
Modell	SOLO SF150A
Installationstyp	Under skåp / Väggmonterad
Bredd	60 cm (23.6 inches)
Djup	50 cm (19.7 inches)
Höjd	15 cm (5.9 inches)
Vikt	12 kg (26.5 lbs)
Strömförsörjning	230 V / 50 Hz
Motoreffekt	150 W
Utsugskapacitet	650 m³/h
Ljudnivå	48 dB (A) vid normal hastighet
Antal hastigheter	3 + intensiv
Kontroller	Skjutreglage
Belysning	1 x 40 W halogen eller LED (beroende på version)
Filtertyp	Aluminiumfettfilter (diskmaskinssäkert)
Filterbytesindikator	Nej
Ventilationstyp	Kanalansluten (externt) eller recirkulation (med kolfilter, säljs separat)
Kanaldiameter	150 mm
Energiklass	B (uppskattad)
Årlig energiförbrukning	50 kWh/år (ungefär)
Ingår	Fettfilter, monteringssats
Tillbehör (valfria)	Kolfilter, recirkulationssats
Speciella egenskaper	Tyst drift, enkel filterborttagning

Vanliga frågor - SOLO SF150A Cylinda

Hur installerar jag Cylinda SOLO SF150A köksfläkt?

Installationen bör utföras av en kvalificerad fackman. Fläkten kan monteras under ett skåp eller på väggen. Se till att kanalarbetet är korrekt anslutet för frånluftsläge. För recirkulation, installera det valfria kolfiltret.

Hur ofta ska jag rengöra fettfiltret?

Aluminiumfettfiltret bör rengöras var 2-3 månad, eller oftare om du lagar mat ofta. Det är diskmaskinssäkert. Regelbunden rengöring bibehåller prestanda och förhindrar brandrisker.

Kan jag använda fläkten i recirkulationsläge?

Ja, SOLO SF150A kan användas i recirkulationsläge. Du måste köpa ett kolfilter (ingår ej) som absorberar lukt. Filtret bör bytas var 3-6 månad.

Vilken ljudnivå har denna köksfläkt?

Ljudnivån är cirka 48 dB vid normal hastighet, vilket är tyst för en köksfläkt. Vid maximal hastighet kan den nå 58 dB. Den intensiva hastigheten är något högre.

Hur byter jag glödlampa?

Koppla först bort strömmen. Glödlampan sitter under fläkten. Bänd loss luckan, skruva sedan loss den gamla lampan (vanligtvis G4 halogen eller LED). Byt till en lampa av samma typ och watt (max 40W).

Vilka är måtten på SOLO SF150A?

Måtten är cirka 60 cm bredd, 50 cm djup och 15 cm höjd. Mät alltid ditt utrymme före installation. Se manualen för exakta mått.

Hur ändrar jag motorhastigheten?

Använd skjutreglaget på frontpanelen för att välja hastighet 1 (låg), 2 (medel) eller 3 (hög). En intensiv position kan finnas för snabb rökavlägsning. Släpp efter några minuter.

Vad ska jag göra om fläkten inte suger ordentligt?

Kontrollera om fettfiltret är igensatt och rengör det. Se till att kanalen inte är blockerad. Vid recirkulation, byt kolfiltret. Kontrollera även att motorn inte är blockerad.

Ingår garanti med Cylinda SOLO SF150A?

Ja, Cylinda erbjuder en standard 2-års garanti för tillverkningsfel. Spara ditt kvitto. För specifika garantivillkor, kontakta Cylindas kundsupport.

Kan jag ventilera fläkten genom en vägg?

Ja, fläkten kan ventileras genom en yttervägg med en 150 mm kanal. Se till att kanalen är så kort och rak som möjligt för bästa prestanda. Använd styv kanal om möjligt.

BRUKSANVISNING SOLO SF150A Cylinda

Säkerhetsföreskrifter.... 3

Användning 4

Service och garanti 7

Elektrisk installation.... 14

Installation.... 15

ANVÄNDARINSTRUKTIONER

Läs noga igenom denna bruks- och monteringsanvisning, i synnerhet säkerhetsföreskrifterna, innan du installerar och börjar använda produkten.

Spara bruksanvisningen för senare användning eller till den som eventuellt övertar produkten efter dig.

Gör produkten strömlös innan all form av rengöring och skötsel.

§ Avledning av utblåsningsluften skall utföras i enlighet med föreskrifter utfärdade av berörd myndighet. § Utblåsningsluften får inte ledas in i rökkanal som används för avledning av rökgaser från t ex gas- eller braskaminer, ved- eller oljepannor etc. § Avståndet mellan spis och produkt måste vara minst 44 cm. Vid gasspis ökas avståndet till 65 cm. Om högre monterings-höjd rekommenderas av gas-spisens tillverkare ska hänsyn tas till detta. OBS! Om produk-ten är utrustad med spislarm eller spisvakt får den inte mon-teras över gasspis. Se separat anvisning. § Att flambera under produkten är inte tillåtet.

§ För att undvika att fara uppstår ska fast installation, utbyte av sladdställ eller annan typ av anslutning utföras av behörig fackman. § Tillräckligt med luft måste tillföras rummet när produkten används samtidigt med produkter som använder annan energi än el-energi, t ex gas-spis, gas- eller braskaminer, ved- eller oljepannor etc. § Produkten kan användas av barn från 8 år och personer med nedsatt mental, sensorisk eller fysisk förmåga, eller brist på erfarenhet och kunskap, om de informeras om hur produkten är avsedd att användas. § Barn skall inte leka med produkten. Rengöring och underhåll av produkten skall inte utföras av barn utan tillsyn. § Åtkomliga delar av produkten kan bli heta i samband med matlagning. § Risken för brandspridning ökar om inte rengöring sker så ofta som anges.

OBS! Byggherren ansvarar för att installationen blir korrekt och att gällande byggregler är uppfyllda.

ALLMÄN INFORMATION

Produkten är utrustad med LED-belysning 6,5 W, aluminiumfilter, EC-motor och Easy Clean.

FUNKTION

Fig.1

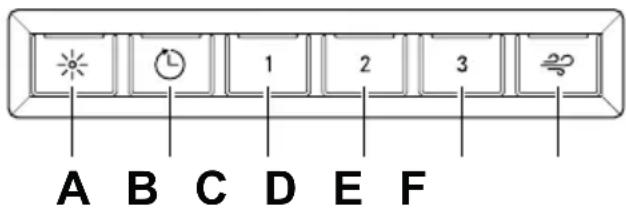

A. Belysning B. Ventilationsläge. Fläkten går på låg hastighet i 60 minuter. C. Hastighet 1. D. Hastighet 2. E. Hastighet 3.

F. 1. Intensivläge. Fläkten går på max-hastighet i 7 minuter och går sedan tillbaka till hastighet 3. 2. Filtervakt. Om filtervakten är aktiverad (se programmering nedan) så börjar dioden blinka när det är dags att rengöra filtret. Efter rengöring håll inne knapp F i 2 sekunder så återställs systemet.

Starta gärna spisfläkten innan matlagning för att undvika att os sprids i rummet. Anpassa spisfläktens hastighet till typ av matlagning. Låt gärna spisfläkten arbeta på låg hastighet en stund efter matlagning. Vid behov, utnyttja spisfläktens låga hastighet även när ugnen används, eller efter maskindiskning.

Produkten är utrustad med en filtervakt. För att aktivera/avaktivera filtervakten, se nedan.

Programmering

1. Öppna programmering: Håll in knapp A och B i 3 sekunder så att båda blinkar gånger. Programmeringsläget är då aktivt i 30 sekunder.
2. Välj funktion: Tryck på knapp för vald funktion för att aktivera/avaktivera funktionen.

Dioden på knappen lyser då funktionen är aktiverad.

1. Spara programmeringen: Håll in knapp A och B i 3 sekunder. Knapp A och B blinkar 2 gånger för att verifiera att programmeringen är sparad.

Obs!

Om produkten är utrustad med spislarm eller spisvakt, se separat anvisning.

SKÖTSEL OCH UNDERHÅLL

Rengöring filter

Spisfläkten torkas av med våt trasa och diskmedel. Filtren ska rengöras minst varannan månad vid normal användning. Rengör oftare vid intensiv användning.

Ta bort fettfiltret genom att öppna snäppet, Fig.2.

Hantera filtret försiktigt, var noga med att inte bocka det.

Blötlägg filtret i varmt vatten blandat med diskmedel. Filtret kan även diskas i maskin.

Sätt tillbaka fettfiltret efter rengöring, se till att det snäpper fast ordentligt.

Rengöring övriga delar

Insidan av spisfläkten samt löstagbara delar skall rengöras minst två gånger per år.

Ta bort underplåten genom att trycka snäppena i pilarnas riktning. Fig.3.

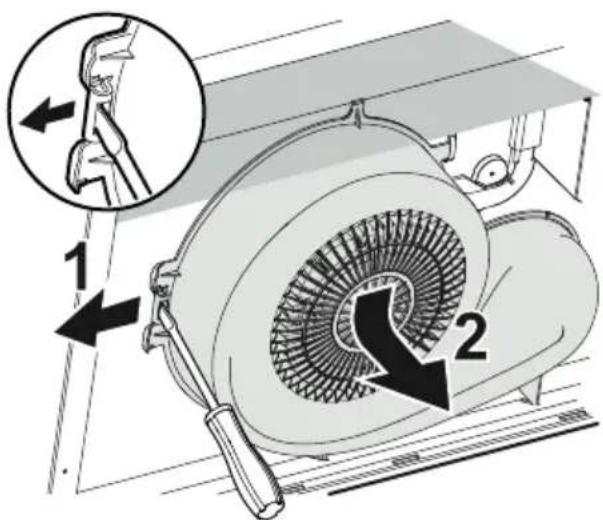

Lossa fläkthuset genom att böja ut snäppet i pilens riktning (1) och trycka fläkthuset från dig och nedåt (2), Fig.4.

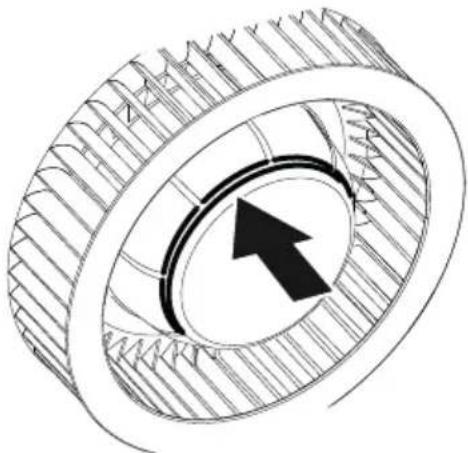

Lossa fläkthjulet genom att dra i pilens riktning, Fig.5.

Underplåt, fläkthus och fläkthjul rengörs i varmt vatten blandat med diskmedel. Fläkthus och fläkthjul kan även diskas i maskin. Sätt ihop delarna efter rengöring och torkning i omvänd ordning.

Sätt tillbaka fläkthjulet. Se till att det sitter plant i spåret på motorn.

Fig.7

Sätt tillbaka fläkthuset genom att passa in stöden i bakkant på fläkten (1). Vik upp fläkthuset (2). Fig.7

Se till att alla snäppen passar mot spisfläktens flikar. Vrid in fläkthuset (1) i flikarna (2). Tryck tillbaka fläkthusets snäppe i fliken (3). Fig.8

Obs!

Kontrollera att delarna snäpper fast ordentligt.

FELSÖKNING

Kontrollera att säkringen är hel. Prova alla funktioner för att säkerställa vad som inte fungerar. Prova först att göra produkten strömlös och starta om den igen.

Kontrollera att anslutningsslangen är sträckt närmast anslutningen.

Obs!

Om produkten är utrustad med spislarm eller spisvakt, genomför felsökning enligt instruktioner, se separat anvisning.

SERVICE

Fig.9

Innan du kontaktar service, kontrollera märkskylten och notera FUN-nr, S/N-nr och tillverkningsdatum för produkten.

Märkskylten är placerad på vänster sida under filter/underplåt.

Kontakta Cylinda Service

tel. [phone] eller gå in på:

De kan hjälpa till att åtgärda felet eller anvisa till närmaste servicefirma för snabb och bra service.

Produkten omfattas av gällande APPLiA-bestämmelser.

MILJÖ

De huvudsakliga råmaterialen som används i produkten är:

• Metaller: rostfri plåt, galvaniserad plåt, zink, aluminium
• Plaster: polypropen, polyamid, polycarbonat, polybutylentereftalat (PBT)
• Glas

Samtliga ingående komponenter uppfyller RoHS-direktivet.

EMBALLAGE- OCH PRODUKTÄTERVINNING

Emballaget ska lämnas in på närmaste miljöstation för återvinning.

Symbolen anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter, sophämtningstjänst eller affären där du köpte varan.

EKODESIGNDIREKTIV

Produkten är testad i enlighet med och uppfyller ekodesignkraven i den europeiska förordningen 66/2014.

Elektrisk anslutning till 230 V~ med skyddsjord.

Produkten levereras med sladd och jordad stickpropp för anslutning till jordat vägguttag. Vägguttaget ska vara åtkomligt efter installation.

Om anslutningskabeln skadas måste den bytas ut mot en motsvarande specialkabel från tillverkaren eller dess serviceagent.

Elektrisk tilslutning til 230 V~ med jordforbindelse.

Namn och adress / Name and address

Ditt telefonnummer / Phone number

Kontakta oss / Contact us

www.cylinda.se
