Märke	Franke
Modell	FCO 70 ON/G
Produkttyp	Dekorativ skorstenskåpa
Bredd	70 cm
Djup	50 cm
Höjd	60-110 cm (teleskopisk)
Vikt	14 kg
Strömförsörjning	220-240 V, 50 Hz
Motoreffekt	250 W
Max luftflöde	600 m³/h
Ljudnivå	52 dB (minsta hastighet)
Kontrolltyp	Tryckknappar
Belysning	2 x LED 3 W
Fettfilter	Tvättbart aluminium
Kol filter	Valfritt, modell FC
Avluftningsläge	Frånluft eller recirkulation
Utloppsdiameter	150 mm
Energiklass	A
Installation	Väggmonterad
Rengöring	Fettfilter i diskmaskin
Underhåll	Rengör filtret månadsvis
Garanti	2 år

Vanliga frågor - FCO 70 ON/G FRANKE

Hur installerar man Franke FCO 70 ON/G köksfläkt?

Installationen ska utföras av en fackman. Fäst väggfästet på väggen med medföljande pluggar, häng sedan upp fläkten. Anslut frånluftskanalen (diameter 150 mm) eller installera kolfiltret för recirkulationsläge. Anslut strömförsörjningen.

Hur rengör man fettfiltret?

Fettfiltret i aluminium rengörs i diskmaskin eller för hand med varmt tvålvatten. Låt det torka helt innan du sätter tillbaka det. Rengör det varje månad eller oftare om fläkten används mycket.

Behövs ett kolfilter för FCO 70 ON/G?

Kolfiltret behövs endast i recirkulationsläge (utan utomhusavluftning). Det placeras bakom fettfiltret och måste bytas var 3–6:e månad beroende på användning. Rekommenderad modell: Franke FC.

Hur byter man LED-lampan i fläkten?

LED-lamporna är integrerade och måste bytas av en fackman. Kontakta Frankes kundtjänst för reservdel.

Fläkten låter, är det normalt?

En ljudnivå på 52 dB vid lägsta hastighet är normalt. Om ljudet blir för högt, kontrollera att fettfiltret är rent och att kanalerna inte är blockerade. Om problemet kvarstår, kontakta en tekniker.

Vilken monteringshöjd rekommenderas?

För elektrisk spis ska fläkten installeras 65-75 cm ovanför hällen. För gasspis, planera för 75-85 cm för att uppfylla säkerhetsnormerna.

Hur använder man fläktens kontroller?

Tryckknapparna väljer hastighet (3 nivåer) och tänder belysningen. Tryck på stoppknappen för att stänga av. Se manualen för detaljer.

Kan jag använda fläkten utan utomhusavluftning?

Ja, i recirkulationsläge. Du måste lägga till ett kolfilter (säljs separat) och följa installationsanvisningarna. Fläkten blåser tillbaka den filtrerade luften i köket.

Fläkten tänds inte, vad gör jag?

Kontrollera att strömförsörjningen är ansluten och att strömbrytaren inte har löst ut. Om belysningen inte fungerar kan LED-lamporna vara trasiga. Kontakta Frankes kundtjänst.

Var hittar jag reservdelar till FCO 70 ON/G?

Reservdelar (filter, lampor etc.) finns hos Frankes kundtjänst eller på deras webbplats. Använd referensen 'FCO 70 ON/G' för att identifiera kompatibla delar.

BRUKSANVISNING FCO 70 ON/G FRANKE

För din säkerhet och korrekt funktion av apparaten ber vi dig läsa denna bruksanvisning noggrant innan apparaten installeras och tas i bruk. Förvara alltid denna bruksanvisning tillsammans med apparaten, så att du kan lämna över den till ev. ny ägare. Det är viktigt att användarna känner till apparatens samtliga funktions- och säkerhetsegenskaper.

Anslutningen av elkablarna ska utföras av en behörig tekniker.

• Tillverkaren ansvarar inte för eventuella skador som orsakas av felaktig installation eller användning.
• Min. säkerhetsavstånd mellan spishällen och köksfläkten är 650 mm (vissa modeller kan installeras på en lägre höjd; se avsnittet gällande drift- och installationsmått).
• Om installationsanvisningarna för gasspishällen anger ett större avstånd än det ovan angivna, måste det beaktas.
• Kontrollera att nätspänningen motsvarar den som anges på märkplåten inuti köksfläkten.
• Det är nödvändigt att installera frånskiljare i det fasta elsystemet i enlighet med kabeldragningsbestämmelserna.
• För apparater i klass I, säkerställ att bostadens elsystem har en lämplig jordanslutning.
• Anslut köksfläkten till imkanalen med ett rör med min. diameter på 120 mm. Sträckan där matos avleds ska vara så kort som möjligt.
• Följ gällande lagstiftning angående utsugning av luft.
• Anslut inte köksfläkten till rökgaskanaler för förbränningsrök från värmepannor, öppna spisar o.s.v.
• Om köksfläkten används i kombination med andra apparater som inte är eldrivna (t.ex. gasdrivna apparater), ska du sörja för tillräcklig ventilation av lokalen för att förhindra returflöde av förbränningsgas. När köksfläkten används i kombination med andra apparater som inte är eldrivna, får lokalens negativa lufttryck inte överskrida 0,04 mbar för att förhindra att rök sugs tillbaka in i lokalen via köksfläkten.
• Luftutsläppet får inte ske genom en rökgaskanal

som används av gasdrivna eller andra bränsledrivna apparater.

• Om elkabeln skadas, ska den bytas ut av tillverkaren eller av en servicetekniker.
• Anslut stickkontakten till ett lättillgängligt vägguttag som är i överensstämmelse med gällande bestämmelser.
• Följ noggrant föreskrifterna från de lokala myndigheterna när det gäller de tekniska och säkerhetsmässiga åtgärder som ska vidtas för avledning av rök.

VARNING: Ta bort skyddsfilmen innan du installerar köksfläkten.

- Använd endast skruvar och beslag som är lämpliga för köksfläkten.

VARNING: Om det inte installeras skruvar och beslag som överensstämmer med dessa anvisningar kan det leda till risk för elektrisk stöt.

- Titta inte direkt med optiska instrument (kikare, förstoringsglas o.s.v.).

- Flambera inte under köksfläkten. Det finns risk för eldsvåda.

- Denna apparat får användas av barn (över 8 år), personer med nedsatt fysisk, sensorisk eller

mental funktionsförmåga eller personer som saknar erfarenhet eller kunskap om hur den används, under förutsättning att de övervakas av någon som kan ansvara för deras säkerhet eller som har lärt dem hur apparaten används på ett säkert sätt och gjort dem medvetna om riskerna. Barn får inte leka med apparaten. Rengöring och underhåll som ska utföras av användaren får inte utföras av barn utan tillsyn av en vuxen.

- Håll barn under uppsikt så att de inte leker med apparaten.

- Denna apparat får inte användas av personer (inkl. barn) med nedsatt fysisk, sensorisk eller mental funktionsförmåga eller personer som saknar erfarenhet eller kunskap om hur den används, om de inte övervakas och instrueras.

De åtkomliga delarna kan bli mycket varma under användningen av spisar, matlagningsapparater o.dyl.

• Rengör och/eller byt ut filtren efter den angivna tidsperioden (brandrisk). Se avsnitt Underhåll och rengöring.
• Lokalen måste ha lämplig ventilation när köksfläkten används samtidigt med andra apparater som använder gas eller andra bränslen (gäller inte apparater som endast släpper ut luft i lokalen).

ventilation när köksfläkten används samtidigt med andra apparater som använder gas eller andra bränslen (gäller inte apparater som endast släpper ut luft i lokalen).

- Symbolen på apparaten eller emballaget anger att apparaten inte får hanteras som hushållsavfall. Den ska i stället lämnas in på en uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att apparaten hanteras på rätt sätt bidrar du till att förebygga eventuella negativa miljö- och hälsoeffekter som kan uppstå om apparaten bortskaffas som vanligt avfall. För ytterligare upplysningar om återvinning av apparaten bör du kontakta lokala myndigheter, sophämtningstjänsten eller affären där du köpte apparaten.

2. ANVÄNDNING

• Köksfläkten har uteslutande konstruerats för hushållsbruk, för att avlägsna matos i köket.
• Använd aldrig köksfläkten för andra ändamål än vad den är konstruerad för.
• Se till att det aldrig uppkommer höga lågor under köksfläkten när den är igång.
• Justera lågans styrka så att den

endast berör kokkärlets botten och inte slickar utmed dess sidor.

- Fritöserna ska kontrolleras hela tiden under användningen. Den överhettade oljan kan ta eld.

3. RENGÖRING OCH UNDERHÅLL

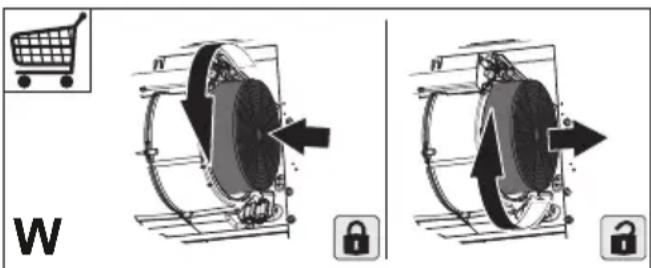

- Det aktiva kolfiltret kan varken diskas eller regenereras. Filtret ska bytas cirka var 4:e månad eller oftare vid intensiv användning (W).

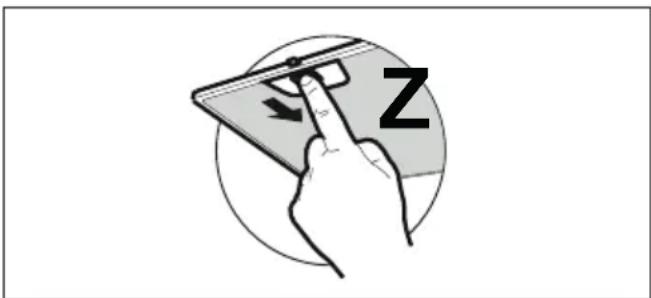

- Fettfiltren ska rengöras varannan månad eller oftare vid intensiv användning. De kan diskas i diskmaskin (Z).

- Rengör köksfläkten med en fuktig trasa och ett neutralt flytande rengöringsmedel.

4. KOMMANDON

Belysning För att	tändabelysningen, tryck påratten och släpp den såatt den kommer ut urdess säte.För att släckabelysningen tryck ratteninåt, och för den till lägetbrytare släckt.
Reglering avmotorhastighet	Tryck på ratten ochsläpp den så att denkommer ut ur dess säte,vrid ratten för att väljaen av de tillgängligautsugningshastigheterna.

5. BELYSNING

- Kontakta en auktoriserad serviceverkstad för byte.
