Produkttyp	Slangdammsugare
Märke	Siemens
Modell	VS5A2302
Färg	Svart / Röd
Dammsugartyp	Med påse
Energiklass	A
Maximal effekt	700 W
Påsvolym	3,5 L
Filter	Tvättbart högeffektivt luftfilter
Ljudnivå	78 dB(A)
Räckvidd	9 m
Vikt	5,2 kg
Mått (L x B x H)	40 x 28 x 27 cm
Strömförsörjning	Nätansluten
Kabellängd	6 m
Borsttyp	Universell borste för hårda golv och mattor
Ingående tillbehör	Springmunstycke, möbelborste, tygmunstycke
Effektreglering	Elektronisk med vred
Påsfullindikator	Ja
Underhåll	Rengör filtret regelbundet, byt påse när den är full
Tillverkningsland	Tyskland

Vanliga frågor - VS5A2302 SIEMENS

Hur byter jag påsen på min Siemens VS5A2302 dammsugare?

Öppna påsfacket genom att trycka på upplåsningsknappen. Ta bort den fulla påsen och sätt i en ny kompatibel Siemens påse av typ VSZ.... Stäng locket ordentligt.

Var kan jag köpa reservpåsar och filter?

Påsar och filter finns i vitvarubutiker eller online. Se manualen för kompatibla artikelnummer: Påstyp VSZ... och filter VS....

Hur rengör jag dammsugarfiltret?

Ta bort filtret från apparaten och knacka av dammet. Om det är tvättbart, skölj det under ljummet vatten och låt det torka helt innan du sätter tillbaka det.

Min dammsugare har tappat sugkraft, vad gör jag?

Kontrollera att påsen inte är full, att filtret inte är igensatt och att inget blockerat finns i röret eller borsten. Rengör eller byt ut delarna vid behov.

Hur justerar jag sugkraften?

Använd effektvredet som sitter på dammsugarens kropp. Vrid det för att justera sugkraften efter golvtyp (matta, hårt golv) eller tygets känslighet.

Vilken typ av borste ska jag använda på parkettgolv?

Använd en borste för hårda golv eller en mjuk borste för att undvika repor. Du kan också aktivera inställningen 'hårt golv' om sådan finns.

Strömkabeln rullas inte in helt, vad gör jag?

Kontrollera att kabeln inte är vriden eller trasslig. Rulla ut den helt och rulla sedan in den försiktigt medan du styr kabeln. Om problemet kvarstår, kontakta kundtjänst.

Dammsugaren stannar under användning, varför?

Det kan bero på överhettning. Stäng av apparaten och låt den svalna i 30 minuter. Kontrollera även påsen, filtret och röret för eventuella blockeringar.

Kan jag använda dammsugaren utan påse?

Nej, denna dammsugare är utformad för att fungera endast med påse. Användning utan påse skulle skada motorn.

Hur hittar jag den fullständiga bruksanvisningen?

Manualen finns gratis att ladda ner som PDF på webbplatser som notice-facile.com. Du kan också kontakta Siemens kundtjänst för en kopia.

BRUKSANVISNING VS5A2302 SIEMENS

Återanvändbart filter med kardborreband.

C HEPA-Filter VZ54000

4 filterpåsar med stängningsanordning

1 mikrohygienfilter

http://www.siemens.com/dust-bag

B Textilfilter (permanent filter) VZ10TFG

1 Justerbart golvmunstycke* 2 Dammsugarrör* 3 Kombinerat munstycke* 4 Tillbehörshållare för kombinerat munstycke* 5 Teleskoprör* 6 Spärrknapp/skjutmuff* 7 Sidoluftreglage* 8 Handtag* 9 Slang 10 Dammborste* 11 Munstycke för stoppade möbler o. likn* 12 Fogmunstycke* 13 Madrassmunstycke*

14 Munstycke för släta golv* 15 Anslutningssladd 16 Till-/Frånkopplingsknapp med elektronisk inställning av sugstyrkan* 17 Utblåsfilter* 18 Parkeringsläge 19 Motorskyddsfilter 20 Uppställningsläge 21 Dammpåse 22 Lock 23 Handtag 24 Utblåsfilter 25 Filterbytesindikering*

*beroende på utrustningen

Reservdelar och extra tillbehör, som köps separat

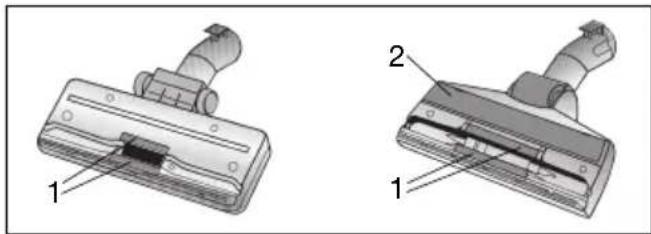

Hos kundtjänst kan du få trådlyftare (1) och poleringsremsor (2). Även byte sker där

A Utbytesfilterförpackning

■ Filtertyp G (VZ41AFG) ■ För optimala prestanda: Gplus (VZ41GPLUS) Innehåll: 4 dammpåsar med flik 1 Mikrohygienfilter http://www.siemens.com/dust-bag

B Textilpåse (permanent filter) VZ10TFG

Återanvändbart filter med kardborreband.

C HEPA-Filter VZ54000

Extra filter för renare utblåsningsluft.

Rekommenderas för allergiker. Byt en gång per år.

D TURBO-UNIVERSAL®-Munstycke med borste för stoppade möbler o. likn. VZ46001

Samtidig borstning och dammsugning av stoppade möbler, madrasser, bilsäten osv.

Särskilt lämpligt för att suga upp djurhår.

Borstvalsen drivs via sugströmmen från dammsugaren.

Ingen elanslutning behövs.

E TURBO-UNIVERSAL®-Munstycke med borste för golv VZ102TBB

Samtidig borstning och dammsugning av mjuka mattor med kort lugg och heltäckningsmattor; för alla golv. Särskilt lämpligt för att suga upp djurhår.

Borstvalsen drivs via sugströmmen från dammsugaren. Ingen elanslutning behövs.

F Munstycke för hårda golv VZ123HD

För dammsugning av hårda golv (parkett, klinker, terrakotta ...).

Tack för att du valt att köpa en Siemens-dammsugare i VS5-serien.

Bruksanvisningen visar olika VS5-modeller. Det kan alltså hända att vissa finesser och funktioner inte gäller just din modell.

Använd bara originaltillbehör från Siemens, de är specialframtagna till dammsugaren för att ge bästa möjliga sugeffekt.

Spara bruksanvisningen. Skicka med bruksanvisningen om dammsugaren byter ägare.

Avsedd användning

Dammsugaren är bara avsedd för hushållsanvändning, inte för yrkesanvändning.

Du får bara använda dammsugaren enligt anvisningarna i bruksanvisningen.

Tillverkaren tar inget ansvar för eventuella skador som uppstår på grund av ej avsedd eller felaktig användning. Du måste följa anvisningarna nedan!

Dammsugaren är bara avsedd för användning med:

■ Originaldammsugarpåse ■ originalreservdelar, -tillbehör eller extratillbehör

Dammsugaren uppfyller gällande teknisk praxis och säkerhetsföreskrifter.

■ Anslut och använd bara dammsugaren enligt märkskylten. ■ Dammsug aldrig utan dammsugarpåse. => Du kan skada dammsugaren! ■ Håll barn under uppsikt, om du låter dem använda dammsugaren. ■ Personer med begränsad fysisk, sensorisk eller mental färdighet eller som saknar erfarenhet/kunskaper (även barn) får inte använda enheten om inte någon ansvarar för att lära dem hur man använder enheten.

Du får inte använda dammsugaren för att:

■ dammsuga av människor och djur ■ för att dammsuga av:

• hälsofarliga ämnen, föremål med vassa kanter, heta eller glödande ämnen
• fuktiga eller flytande ämnen
• lättantändliga eller explosiva ämnen och gaser
• aska, sot från kakelugnar och pannor
• tonerdamm från skrivare och kopiatorer.

■ Dammsug aldrig med handtag, munstycke eller rör i närheten av huvudet. => Risk för personskador! ■ Ställ enheten på stadigt, säkert underlag när du dammsuger.

■ Dammsuger du trappor, så ska enheten alltid stå nedanför användaren. ■ Slå av enheten direkt och kontakta service i följande fall:

• om sladden är trasig.
• om du av misstag sugit upp vätska eller det kommit in vätska inuti enheten
• om enheten fallit.

■ Använd inte sladden för att bära/transportera dammsugaren. ■ Dra ut sladden helt vid kontinuerlig användning i flera timmar. ■ Dra i kontakten, inte i sladden, när du tar ur elanslutningen till dammsugaren. ■ Dra inte sladden över vassa kanter och se till så att den inte blir fastklämd. ■ Slå alltid av och dra ur kontakten före arbeten på dammsugare och tillbehör. ■ Använd inte dammsugaren om den är trasig. Dra ur kontakten om dammsugaren är trasig. Det är bara auktoriserad serviceverkstad som får göra reparationer och byta reservdelar på dammsugaren, allt för att undvika risker i användningen. ■ Skydda dammsugaren från påverkan av väder, fukt och värme. ■ Dammsugaren är inte avsedd för användning på byggarbetsplatser.

=> Suger du upp byggdamm, så kan du skada dammsugaren.

■ Slå av enheten när du inte dammsuger. ■ Gör uttjänta enheter obrukbara direkt, släng den sedan i återvinningen. ■ Förvara och släng plastpåsar och folie så att småbarn inte kan komma åt dem. Kvävningsrisk! - lägg inte på brännbara eller alkoholhaltiga ämnen på filtren (dammsugarpåsar, motorskydds-, utblåsfilter etc.).

Återvinningstips

■ Förpackningen

Förpackningen skyddar dammsugaren från transportskador. Förpackningen består av miljövänliga material som går att återvinna. Släng det förpackningsmaterial du inte längre behöver i återvinningen.

■ Uttjänt enhet

Uttjänta enheter innehåller ofta värdefullt material. Så lämna uttjänt enhet hos återförsäljare resp. miljöcentral för återvinning. Information om återvinning får du hos din återförsäljare eller kommun.

■ Slänga filter och dammsugarpåse

Filter och dammsugarpåsar är gjorda av miljövänliga material. Innehåller de inte ämnen du inte får slänga med hushållssoporna, så kan du slänga dem där.

Obs!

- Går säkringen när du slår på enheten, kan det bero på att du har andra effektkrävande elprodukter anslutna till samma strömkrets samtidigt. Ställ in enheten på lägsta effektläget innan du slår på och öka sedan effekt, så går inte säkringen.

Vik ut bildsidorna

Före första användning

Fig. 1*

Sätt fast handtaget på slangen och ställ in det.

Att ta dammsugaren i bruk

Fig. 2

a) Positionera änden på dammsugarslangen i sugöppningen, tills spärren hakar i b) För att dra ur slangen måste du trycka ihop båda spärrfjädrarna och dra.

Fig. 3*

Sätt ihop handgrepp och dammsugarrör

Fig. 4*

a) Sätt ihop golvmunstycke och dammsugarrör b) Sätt i teleskopröret i öppningen till golvmunstycket och spärra genom att vrida om

Fig. 5*

a) Sätt ihop dammsugarrören. b) Genom att skjuta spärrknappen/muffen i pilens riktning regleras teleskopröret upp och önskad längd kan ställas in.

Fig. 6*

Skjut på tillbehörshållaren på det kombinerade munstycket och klicka fast den på dammsugar-/teleskopröret.

Fig. 7

Starta eller stäng av dammsugaren genom att trycka ner till-/från-knappen i pilens riktning.

Fig. 8

Ta tag i stickkontakten på sladden, dra ut sladden till önskad längd och sätt kontakten i vägguttaget.

Fig. 9*

a) Reglera sugeffekten genom att vrida åt ena eller andra hållet som pilen visar. b) Genom att skjuta reglaget uppåt eller nedåt, som pilarna visar, kan sugeffekten regleras manuellt. ■ När detta reglage är öppet => sänks sugeffekten. ■ När detta reglage är stängt => maximal sugstyrka.

Dammsugning

Fig. 10

Fig. 11*

Sugning med tillbehör (kan efter behov sättas på handgreppet resp. dammsugarröret).

a) Kombinerat munstycke suger i fogar och hörn resp. stoppade möbler, gardiner osv. b) Fogmunstycke suger i fogar och hörn. c) Munstycke för stoppade möbler o. likn. suger stoppade möbler, gardiner, osv. d) Madrassmunstycke suger madrasser, stoppade möbler osv. e) Munstycke för släta golv suger hård golvbeläggning (klinkers, parkett osv.). f) Dammborste dammsuger fönsterkarmar och fönsterbänkar, skåp, bokhyllor, lampskärmar m.m.

Vid korta avbrott i dammsugningen kan parkeringshjälpen på dammsugarens baksida användas. Skjut in haken på golvmunstycket i spåret på dammsugarens baksida.

Vid dammsugning t.ex. i trappor, kan dammsugaren lyftas i det ena eller andra handtaget.

*beroende på utrustningen

Efter dammsugning

Dra ur stickproppen.

Dra kort i sladden och släpp den sedan

(sladden rullas upp automatiskt).

För förvaring/flyttning av dammsugaren kan

förvaringshjälpen användas. Ställ dammsugaren på högkant. Skjut in haken på golvmunstycket i spåret på dammsugarens undersida.

Filterbyte

Utbyte av dammpåse

Fig. 16*

Indikeringslampan för filterbyte lyser gult på dammsugaren

Fig. 17

Öppna locket genom att skjuta låsanordningen i pilens riktning

Fig. 18

a) Slut dammpåsen genom att dra i tillslutningsfliken och ta ur den b) Skjut in den nya dammpåsen till stoppspärren i hållaren

Efter dammsugning av fina dammpartiklar

- (som t. ex. gips, cement osv.) skall motorfiltret rengöras och mikrofiltret eventuellt bytas ut.

Rengöra motorskyddsfiltret

Rengör motorskyddsfiltret regelbundet genom att knacka ur resp. tvätta det.

Fig. 19*

■ Öppna dammsugarlocket (se bild 17). ■ Dra ut motorskyddsfiltret i pilens riktning. ■ Rengör motorskyddsfiltret genom att knacka ur det. ■ Tvätta ur motorskyddsfiltret om det är väldigt smutsigt. Låt sedan filtret torka i minst 24 timmar. ■ Sätt tillbaka motorskyddsfiltret på plats och stäng dammsugarlocket.

Byte av mikrofilter

(Ej i dammsugare med HEPA-filter).

När skall jag byta? - Vid varje ny förpackning av pappersdammpåsar.

Fig. 20*

■ Öppna locket ■ Drag ut filterhållaren och öppna den ■ Ta ur det gamla hygienfiltret och lägg i ett nytt hygienfilter ■ Skjut in filterhållaren igen och stäng locket

Rengöra utblåsfilter

Rengör utblåsfiltret regelbundet genom att knacka ur och slå det rent eller tvätta det.

Fig. 21*

■ Öppna locket till dammbehållaren (se bild 17). ■ Dra ut filterramen i pilens riktning. ■ Rengör utblåsfiltret genom att knacka ur det. ■ Vid kraftig nedsmutsning ska utblåsfiltret tvättas ur. Låt därefter filtret torka i minst 24 timmar. ■ Skjut in filterramen under de båda hållardetaljerna och sväng den i pilens riktning tills den snäpper på plats. ■ Stäng locket till dammbehållaren.

Skötsel

■ Stäng av dammsugaren och dra ur stickkontakten ur vägguttaget före varje rengöring ■ Dammsugaren och tillbehör av plast kan torkas rena med fuktig rengöringsduk. Använd inga repande rengöringsmedel. Doppa aldrig dammsugaren i vatten. ■ Dammsugaren kan vid behov rengöras inuti med hjälp av en annan dammsugare eller med en torr dammtrasa eller dammborste.

Tekniska ändringar förbehålles.
