VS5A2302 - Odkurzacz SIEMENS - Bezpłatna instrukcja obsługi

Typ produktu	Odkurzacz workowy
Marka	Siemens
Model	VS5A2302
Kolor	Czarny / Czerwony
Typ odkurzacza	Z workiem
Klasa energetyczna	A
Maksymalna moc	700 W
Pojemność worka	3,5 L
Filtr	Mywalny filtr powietrza o wysokiej wydajności
Poziom hałasu	78 dB(A)
Zasięg	9 m
Waga	5,2 kg
Wymiary (dł. x szer. x wys.)	40 x 28 x 27 cm
Zasilanie	Sieciowe (przewodowe)
Długość kabla	6 m
Rodzaj szczotki	Uniwersalna szczotka do twardych podłóg i dywanów
Dołączone akcesoria	Dysza szczelinowa, szczotka do mebli, końcówka do tkanin
Regulacja mocy	Elektroniczna z regulatorem
Wskaźnik pełnego worka	Tak
Konserwacja	Regularnie czyścić filtr, wymieniać worek, gdy jest pełny
Kraj produkcji	Niemcy

Często zadawane pytania - VS5A2302 SIEMENS

Jak wymienić worek w odkurzaczu Siemens VS5A2302?

Otwórz komorę worka, naciskając przycisk odblokowania. Wyjmij pełny worek i włóż nowy, kompatybilny worek Siemens typu VSZ.... Dokładnie zamknij pokrywę.

Gdzie mogę kupić worki i filtry zamienne?

Worki i filtry są dostępne w sklepach z artykułami AGD lub online. Sprawdź w instrukcji numery kompatybilnych części: Typ worka VSZ... i filtr VS....

Jak wyczyścić filtr odkurzacza?

Wyjmij filtr z urządzenia i wytrzep go, aby usunąć kurz. Jeśli jest mywalny, opłucz go pod letnią wodą i pozostaw do całkowitego wyschnięcia przed ponownym zamontowaniem.

Mój odkurzacz traci moc ssania, co robić?

Sprawdź, czy worek nie jest pełny, filtr nie jest zatkany i czy nie ma zatorów w rurze lub szczotce. W razie potrzeby wyczyść lub wymień elementy.

Jak wyregulować siłę ssania?

Użyj regulatora mocy znajdującego się na korpusie odkurzacza. Obróć go, aby dostosować ssanie do rodzaju podłogi (dywan, twarda podłoga) lub delikatności tkanin.

Jaki rodzaj szczotki stosować do parkietu?

Użyj szczotki do twardych podłóg lub szczotki z miękkim włosiem, aby uniknąć zarysowań. Możesz także włączyć ustawienie 'twarda podłoga', jeśli jest dostępne.

Kabel zasilający nie zwija się całkowicie, co robić?

Upewnij się, że kabel nie jest skręcony ani splątany. Rozwiń go całkowicie, a następnie delikatnie zwiń, prowadząc kabel. Jeśli problem nadal występuje, skontaktuj się z serwisem.

Odkurzacz zatrzymuje się podczas pracy, dlaczego?

Może to być spowodowane przegrzaniem. Wyłącz urządzenie i pozostaw do ostygnięcia na 30 minut. Sprawdź również worek, filtr i rurę pod kątem zatorów.

Czy mogę używać odkurzacza bez worka?

Nie, ten odkurzacz jest zaprojektowany do pracy wyłącznie z workiem. Używanie bez worka uszkodzi silnik.

Jak znaleźć pełną instrukcję obsługi?

Instrukcja jest dostępna do bezpłatnego pobrania w formacie PDF na stronach takich jak notice-facile.com. Możesz również skontaktować się z obsługą klienta Siemens w celu uzyskania kopii.

INSTRUKCJA OBSŁUGI VS5A2302 SIEMENS

1 Przestawiana ssawka podłogowa* 2 Rura ssąca* 3 Ssawka kombinowana* 4 Uchwyt na akcesoria: do ssawki kombinowanej* 5 Rura teleskopowa* 6 Przycisk blokady / przesuwka* 7 Regulator powietrza dodatkowego* 8 Uchwyt węża* 9 Wąż ssący 10 Miotelka do mebli* 11 Ssawka do tapicerki* 12 Ssawka szczelinowa* 13 Ssawka do materaców* 14 Ssawka do podłóg twardych*

15 Przewód zasilania 16 Klawisz ZAŁ/WYŁ z elektronicznym regulatorem siły ssania* 17 Filtr wylotu powietrza* 18 Uchwyt do zamocowania ssawki w czasie przerwy w odkurzaniu 19 Filtr zabezpieczający silnik 20 Uchwyt do odstawiania odkurzacza 21 Papierowy filtr wymienny 22 Pokrywa 23 Uchwyt do przenoszenia odkurzacza 24 Krata otworu wydmuchowego 25 Wskaźnik wymiany filtru*

*w zależności od wyposażenia

Części zamienne i akcesoria specjalne

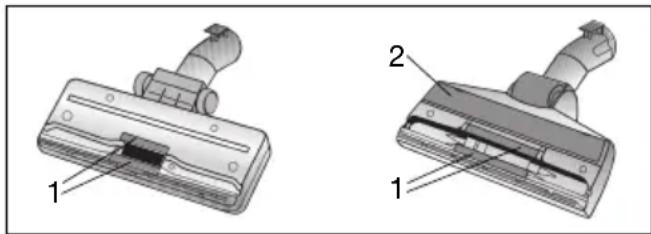

Zbieracz włókien (1) oraz taśma do polerowania (2) dostępne są w serwisie, tam też można je wymienić

A Pakiet filtrów wymiennych

■ Typ filtra G (VZ41AFG) ■ Dla najwyższej wydajności: Gplus (VZ41GPLUS) Zawartość: 4 worki filtrujące z zamknięciem 1 mikrofiltr higieniczny http://www.siemens.com/dust-bag

B Filtr tekstylny (filtr stały) VZ10TFG

Filtr wielokrotnego użytku z zamknięciem haftkowym

C HEPA - Filtr VZ54000

Dodatkowy filtr do powietrza wydmuchowego.

Zalecany dla alergików. Wymieniać co rok.

D TURBO-UNIVERSAL®-szczotka do tapicerki VZ46001

Szczotkowanie i odkurzanie mebli tapicerskich, materaców, siedzeń samochodowych itp. podczas jednej czynności roboczej. Szczególnie odpowiednia do usuwania zwierzęcego włosia. Wałek szczotkowy napędzany jest strumieniem powietrza ssącego z odkurzacza.

Nie potrzeba podłączać do prądu elektrycznego.

E TURBO-UNIVERSAL® - Szczotka do podłóg VZ102TBB

Szczotkowanie i odkurzanie krótkowłosych dywanów i wykładzin dywanowych oraz wszelkich innych wykładzin podczas jednej czynności roboczej.

Szczególnie odpowiednia do usuwania zwierzęcego włosia. Wałek szczotkowy napędzany jest strumieniem powietrza ssącego z odkurzacza. Nie potrzeba podłączać do prądu elektrycznego.

F Ssawka do podłóg twardych VZ123HD

Do odkurzania gładkich podłóg

(parkietu, płytek, terakoty, ...)

pl

Jest nam bardzo miło, że zdecydowali się Państwo na zakup odkurzacza marki Siemens serii VS5. W niniejszej instrukcji obsługi przedstawione zostały różne modele VS5. W związku z tym istnieje możliwość, że nie wszystkie opisane elementy wyposażenia oraz funkcje dotyczą Państwa modelu.

Zaleca się stosowanie oryginalnego wyposażenia dodatkowego marki Siemens, które zaprojektowano specjalnie z myślą o Państwa odkurzaczu, aby uzyskać możliwie najlepszy rezultat odkurzania.

Instrukcję obsługi należy zachować. W przypadku przekazania odkurzacza innej osobie należy dołączyć niniejszą instrukcję.

Użytkowanie zgodne z przeznaczeniem

Odkurzacz przeznaczony jest do użytku wyłącznie w gospodarstwie domowym i nie nadaje się do celów przemysłowych.

Odkurzacz należy użytkować wyłącznie zgodnie z danymi zawartymi w niniejszej instrukcji obsługi.

Producent nie ponosi odpowiedzialności za ewentualne szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem lub niewłaściwej obsługi. Z tego względu należy koniecznie przestrzegać następujących zaleceń!

Odkurzacz można eksploatować wyłącznie z:

■ oryginalnym workiem filtrującym ■ oryginalnymi częściami zamiennymi, akcesoriami lub wyposażeniem specjalnym

Wskazówki dotyczące bezpieczeństwa

Odkurzacz spełnia wymogi techniki oraz przepisy bezpieczeństwa.

■ Odkurzacz należy podłączać i uruchamiać wyłącznie zgodnie z informacjami na tabliczce znamionowej. ■ W żadnym wypadku nie wolno odkurzać bez worka filtrującego.

=> Może to spowodować uszkodzenie urządzenia!

■ Dzieci mogą używać odkurzacza wyłącznie pod nadzorem osób dorosłych. ■ Urządzenia nie mogą obsługiwać osoby z ograniczonymi zdolnościami fizycznymi, sensorycznymi lub umysłowymi, a także osoby nie posiadające wystarczającego doświadczenia i/lub wiedzy (w tym dzieci), chyba że zostały pouczone przez osobę odpowiedzialną za ich bezpieczeństwo, jak należy obsługiwać urządzenie.

Odkurzacza nie należy używać do:

■ odkurzania ludzi lub zwierząt ■ zasysania:

– substancji szkodliwych dla zdrowia, gorących lub żarzących się oraz przedmiotów o ostrych

krawędziach,

• wilgotnych lub płynnych substancji
• substancji i gazów łatwopalnych i wybuchowych – popiołu, sadzy z pieców kaflowych i instalacji centralnego ogrzewania
• pyłu tonerowego z drukarek i kopiarek.

■ Nie odkurzać w okolicach głowy za pomocą uchwytu, ssawek lub rury. => Zachodzi niebezpieczeństwo obrażeń ciała!

■ Podczas odkurzania ustawiać urządzenie na twardym, stabilnym podłożu. ■ Przy odkurzaniu schodów urządzenie musi znajdować się niżej od użytkownika. ■ W wymienionych poniżej przypadkach należy wyłączyć urządzenie i skontaktować się z serwisem:

• uszkodzenie przewodu zasilającego – przypadkowe zassanie płynu lub wniknięcie płynu do wnętrza urządzenia
• upadek urządzenia.

■ Nie używać przewodu zasilającego do noszenia / transportowania odkurzacza. ■ W przypadku wielogodzinnej pracy w trybie ciągłym należy całkowicie wyciągnąć przewód zasilający. ■ W celu odłączenia urządzenia od sieci, ciągnąć za wtyczkę, a nie za przewód zasilający. ■ Przewodu zasilającego nie wolno prowadzić po ostrych krawędziach ani zaciskać. ■ Przed przystąpieniem do prac związanych z naprawą lub konserwacją odkurzacza i wyposażenia należy wyciągnąć wtyczkę z gniazda sieciowego. ■ Nie uruchamiać uszkodzonego odkurzacza. W przypadku zakłócenia w pracy urządzenia należy wyciągnąć wtyczkę z gniazda sieciowego. ■ W celu uniknięcia zagrożeń, naprawy urządzenia oraz wymiana części w odkurzaczu mogą być wykonywane przez autoryzowany serwis. ■ Odkurzacz należy chronić przed wpływem czynników atmosferycznych, wilgocią i źródłami ciepła. ■ Odkurzacz nie nadaje się do stosowania na placach budowy.

=> Zasysanie gruzu budowlanego może spowodować uszkodzenie urządzenia.

■ Odkurzacz należy wyłączać, gdy nie jest używany. ■ Zużyte urządzenia należy bezzwłocznie wycofać z użytkowania, a następnie zutylizować zgodnie z obowiązującymi przepisami. ■ Torby plastikowe oraz folie należy przechowywać poza zasięgiem dzieci i usuwać w bezpieczny sposób (niebezpieczeństwo uduszenia). ■ unikać kontaktu filtrów (worek filtrujący, filtr zabezpieczający silnik, filtra wylotu powietrza itp.) z materiałami łatwopalnymi oraz zawierającymi alkohol.

Wskazówki dotyczące utylizacji

■ Opakowanie

Opakowanie chroni odkurzacz przed uszkodzeniem podczas transportu. Składa się ono z materiałów bezpiecznych dla środowiska naturalnego i z tego względu nadaje się do odzysku surowców wtórnych. Niepotrzebne materiały opakowaniowe należy odprowadzać do punktów zbiórki surowców wtórnych.

■ Stare urządzenia

Stare urządzenia często zawierają pełnowartościowe materiały. Z tego względu wystużone urządzenie należy oddawać dostawcy względnie do centrum odzysku surowców wtórnych do ponownego wykorzystania. Informacje na temat obecnie obowiązujących sposobów utylizacji można uzyskać u dostawcy lub w zarządzie gminy.

■ Utylizacja filtrów i worków filtrujących

Filtry i worki filtrujące są wykonane z materiałów bezpiecznych dla środowiska naturalnego. Jeśli nie zawierają szkodliwych lub niedozwolonych substancji, można je wyrzucać razem z innymi odpadami z gospodarstwa domowego.

Uwaga

- Gniazdo wtyczki sieciowej musi być zaopatrzone w bezpiecznik o mocy co najmniej 16 A. Jeżeli bezpiecznik zadziała przy włączeniu urządzenia, może to być spowodowane tym, że równocześnie inne urządzenia elektryczne o większej mocy przyłączeniowej podłączone są do tego samego obwodu prądu. Zadziałania bezpiecznika można uniknąć, ustawiając przed włączeniem najniższy stopień mocy urządzenia i wybierając wyższy stopień dopiero po jego włączeniu.

Proszę otworzyć strony z ilustracjami.

Przed pierwszym użyciem

Rys. 1*

Wsunąć i zatrzasnąć uchwyt na wężu ssącym.

Uruchamianie

Rys. 2

a) Zatrzasnąć króciec węża ssącego w otworze ssącym. b) Podczas wyjmowania ścisnąć oba zatrzaski i wyciągnąć wąż ssący.

*w zależności od wyposażenia

Rys. 3*

Połączyć uchwyt i rurę ssącą.

Rys. 4*

a) Połączyć ssawkę podłogową i rurę ssącą. b) Wsunąć rurę teleskopową w króciec ssawki i zabezpieczyć przekręcając.

Rys. 5*

a) Połączyć rury ssące. b) Odblokować rurę teleskopową przesuwając przycisk regulacji / złączkę przesuwną w kierunku strzałki i nastawić żądaną

Rys. 6*

Nałożyć uchwyt na akcesoria na ssawkę kombinowaną i zatrzasnąć na rurze ssącej / teleskopowej.

Rys. 7

Chwycić przewód zasilania za wtyczkę i wyciągnąć go na żądaną długość, a wtyczkę włożyć do gniazdka.

Rys. 8

Odkurzacz włączyć / wyłączyć, przestawiając przycisk włączania / wyłączania zgodnie z kierunkiem strzałki.

Rys. 9*

a) Nastawianie siły ssania odbywa się poprzez obracanie przycisku włączania / wyłączania. b) Moc ssania można regulować również przestawiając regulator powietrza dodatkowego zgodnie z kierunkiem strzałki. ■ Otwór powietrza dodatkowego => zmniejszyć do poziomu mocy ssania ■ Otwór powietrza dodatkowego => Maksymalna wydajność ssania

Odkurzanie

Rys. 10

Ustawić ssawkę podłogową:

■ dywany i wykładziny podłogowe

■ gładkie podłogi

Rys. 11*

Odkurzanie przy użyciu akcesoriów. (w zależności od potrzeby nałożyć na uchwyt wzgl. rurę ssącą)

a) Ssawka kombinowana Do odkurzania szczelin i kątów wzgl. mebli tapicerskich, zasłon itp. b) Ssawka szczelinowa Do odkurzania szczelin i kątów. c) Ssawka do tapicerki Do odkurzania mebli tapicerskich, zasłon itp. d) Ssawka do materaców Do odkurzania materaców, tapicerki itp.

pl

e) Ssawka do podłóg twardych Do odkurzania twardych wykładzin podłogowych (płytek, parkietu itp.) f) miotelka do mebli do odkurzania ram okiennych, szaf, paneli itp.

Rys. 12

Podczas krótkich przerw w odkurzaniu można korzystać z udogodnienia, jakim jest uchwyt na ssawkę z tyłu odkurzacza. Wystarczy wsunąć hak na ssawce podłogowej w otwór z tyłu urządzenia.

Rys. 13

Podczas odkurzania, np. na schodach, można przenosić odkurzacz także za oba uchwyty.

Po pracy

Rys. 14

Wyciągnąć wtyczkę z sieci.

Pociągnąć lekko za przewód zasilania i puścić (przewód zwija się automatycznie)

Rys. 15

W celu odstawienia wzgl. przeniesienia odkurzacza możesz skorzystać z udogodnienia, jakim jest uchwytu z tyłu. Wystarczy ustawić odkurzacz pionowo i wsunąć hak na ssawce w otwór z tyłu urządzenia.

Wymiana filtru

Wymiana worka na kurz

Rys. 16*

Wskaźnik wymiany filtra na pokrywie zabarwia się na żółto.

Rys. 17

Otworzyć pokrywę przesuwając dźwignię zamka w kierunku strzałki.

Rys. 18

a) Zamknąć worek na kurz pociągając za nakładkę zamykającą i wyjąć go.

b) Wsunąć nowy worek na kurz w mocowanie aż do oporu.

! Po odkurzaniu pyłu (np. gipsu, cementu itp.) oczyścić filtr silnika, ewentualnie wymienić mikrofiltr.

Czyszczenie filtra zabezpieczającego silnik

Filtr zabezpieczający silnik należy czyścić w regularnych odstępach czasu poprzez wytrzepanie względnie wymycie!

Rys. 19*

■ Otworzyć pokrywę komory pyłowej (patrz rysunek 17). ■ Wyciągnąć filtr zabezpieczający silnik w kierunku wskazywanym przez strzałkę.

■ Oczyścić filtr zabezpieczający silnik poprzez wytrzepanie. ■ W przypadku dużego zanieczyszczenia filtr zabezpieczający silnik należy wymyć. Następnie filtr należy pozostawić do wyschnięcia na co najmniej 24 godziny. ■ Po czyszczeniu, wsunąć filtr zabezpieczający silnik w urządzenie i zamknąć pokrywę komory pyłowej.

Wymiana mikrofiltru

(Nie stosowana w urządzeniach, które wyposażone są w filtr HEPA).

Kiedy należy wymieniać? - Po otwarciu każdej nowej paczki z papierowymi filtrami wymiennymi.

Rys. 20*

■ Otworzyć pokrywę. ■ Wyciągnąć i otworzyć mocowanie filtra. ■ Usunąć stary mikrofiltr higieniczny i założyć nowy. ■ Wsunąć mocowanie filtra do odkurzacza i zamknąć pokrywę.

Czyszczenie filtra wylotu powietrza

Filtr wylotu powietrza należy czyścić regularnie poprzez wytrzepanie względnie wypłukanie!

Rys. 21*

■ Otworzyć pokrywę komory pyłowej (patrz rysunek 17). ■ Wyjąć ramę filtra zgodnie z kierunkiem strzałki. ■ Oczyścić filtr wylotu powietrza poprzez wytrzepanie. ■ W przypadku dużego zanieczyszczenia należy filtr wypłukać. Następnie filtr należy pozostawić do wyschnięcia na co najmniej 24 godziny. ■ Wsunąć ramę filtra pod oba wypusty mocujące i odchylić w kierunku wskazywanym przez strzałkę, aż zaskoczy na swoje miejsce. ■ Zamknąć pokrywę komory pyłowej.

Pielęgnacja

■ Przed każdym czyszczeniem odkurzacz wyłączyć i wyciągnąć wtyczkę z sieci. ■ Odkurzacz i akcesoria z tworzywa sztucznego pielęgnować dostępnymi w handlu środkami do czyszczenia tworzyw sztucznych. ! Nie stosować środków szorujących, szkła ani środków czyszczących ogólnego zastosowania. Komora na kurz może w razie potrzeby zostać odkurzona przy użyciu drugiego odkurzacza wzgl. przy pomocy suchej ścierki do kurzu / miotełki.

Zmiany techniczne zastrzeżone.

A készülék leírása

BSH Sprzęt Gospodarstwa

Domowego sp. z o.o.

Al. Jerozolimskie 183

02-222 Warszawa

Centrala Serwisu:

Tel.: [phone]

Fax: [phone]

mailto:Serwis.Fabryczny@

bshg.com

www.siemens-home.pl

PT Portugalia

BSHP Electrodomésticos, Lda.

Dla urządzenia obowiązują warunki gwarancyjne wydane przez nasze przedstawicielstwo w kraju zakupu. O szczegółach mogą się Państwo dowiedzieć u sprzedawcy, u którego dokonano zakupu urządzenia. Przy korzystaniu ze świadczeń gwarancyjnych wymagane jest przedłożenie dowodu zakupu.

To urządzenie jest oznaczone zgodnie z Dyrektywą Europejską 2002/96/EC (WEEE) oraz polską Ustawą z dnia 29 lipca 2005 r. „O zużytym sprzęcie elektrycznym i elektronicznym” (Dz.U. z 2005 r. Nr 180, poz. 1495) symbolem przekreślonego kontenera na odpady.

Takie oznakowanie informuje, że sprzęt ten, po okresie jego użytkowania nie może być umieszczany łącznie z innymi odpadami pochodzącymi z gospodarstwa domowego.

Użytkownik jest zobowiązany do oddania go prowadzącym zbieranie zużytego sprzętu elektrycznego i elektronicznego. Prowadzący zbieranie, w tym lokalne punkty zbiórki, sklepy oraz gminne jednostki, tworzą odpowiedni system umożliwiający oddanie tego sprzętu.

Właściwe postępowanie ze zużytym sprzętem elektrycznym i elektronicznym przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji, wynikających z obecności składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu.
