Produkttyp	Rökdetektor
Märke	Abus
Modell	FURM50000
Mått (diameter x höjd)	100 mm x 40 mm
Vikt	150 g
Strömförsörjning	9V batteri (ingår)
Batteritid	Upp till 1 år
Sensortyp	Optisk (fotoelektrisk)
Huvudfunktioner	Rökdetektering, larm (85 dB), test/tyst-knapp, indikering för låg batterinivå
Underhåll och rengöring	Dammsug regelbundet med borstmunstycke
Säkerhet	Uppfyller standarderna NF EN 14604 och CE
Reservdelar och reparerbarhet	Utbytbart batteri; total livslängd: 10 år
Allmän information	Fristående detektor, takmontering, blinkande röd LED vid normal drift

Vanliga frågor - FURM50000 ABUS

Hur installerar jag rökdetektorn Abus FURM50000?

Fäst monteringsplattan i taket med medföljande plugg och skruvar. Sätt i 9V-batteriet och snäpp fast detektorn på plattan. Testa enheten genom att trycka på testknappen.

Hur testar jag detektorns funktion?

Tryck på den centrala testknappen. Larmet ska ljuda i några sekunder. Om det inte låter, kontrollera batteriet eller rengör enheten.

Vad gör jag vid oavsiktlig utlösning (falskt larm)?

Identifiera källan (ånga, matlagning, damm). Använd tyst-knappen för att tillfälligt stoppa larmet. Vädra rummet. Om problemet kvarstår, flytta detektorn.

Hur byter jag batteriet i Abus FURM50000?

Vrid detektorn moturs för att lossa den från monteringsplattan. Byt ut det gamla 9V-batteriet mot ett nytt (typ 6LR61). Skruva tillbaka detektorn.

Vad är detektorns livslängd?

Enheten har en livslängd på 10 år från tillverkningsdatum. Efter denna period ska detektorn bytas ut helt.

Kan detektorn kopplas till andra enheter?

Denna modell är en fristående detektor och kan inte kopplas samman. Den fungerar oberoende utan trådbunden eller trådlös anslutning till andra detektorer.

Hur rengör jag rökdetektorn?

Använd en dammsugare med mjukt borstmunstycke för att suga bort damm genom höljets springor. Undvik användning av lösningsmedel eller kemikalier.

Vad betyder LED-lampans blinkande?

En blinkning ungefär var 40:e sekund indikerar normal drift. Snabb eller kontinuerlig blinkning kan signalera lågt batteri eller fel.

Var ska detektorn installeras i ett rum?

Montera den i taket, minst 30 cm från väggar och hörn. Undvik kök, badrum och områden med drag. För optimalt skydd, installera en per våning.

Vad gör jag om larmet ljuder utan rök?

Kontrollera om det finns vattenånga, damm eller insekter. Rengör detektorn. Om larmet fortsätter, byt batteri. Som sista utväg, byt ut enheten.

BRUKSANVISNING FURM50000 ABUS

Trådlös brandvarnare

FURM50000

(SE) Monterings- och bruksanvisning

86444 Affing, Tyskland

14

0359-CPR-00297

EN14604:2005+Corr:2008

Trådlös brandvarnare

Modellnr: FURM50000

1. Innehållsförteckning

1. INNEHÅLLSFÖRTECKNING ......3
2. FÖRORD OCH ÄNDAMÅLSEN LIG ANVÄNDNING 6
3. ANSVARSBEGRÄNSNING 7
4. TECKENFÖRKLARING 7
5. SÄKERHETSANVISNINGAR 7

5.1 ALLMÄNT....7
5.2 BATTERIVARNING....8
5.3 RENGÖRING....8
5.4 FÖRPACKNING 9
5.5 FUNKTION 9

1. LEVERANSOMFÅNG 9

2. TEKNISKA DATA 10

7.1 KOMPATIBLA PRODUKTER.... 11
7.2 RoHS EG-DIREKTIV 11

1. FUNKTIONSPRINCIP OCH EGENSKAPER ......11

2. FÖRHÅLLNINGSSÄTT I HÄNDELSE AV BRAND 12

SE 3 SE

9.1 VAD GÖR MAN NÄR VARNAREN ELLER CENTRALEN AVGER VARNINGSSIGNALEN FÖR

BRAND? 12

9.2 VAD GÖR MAN VID FELLARM? 12

10. FÖRBEREDELSER 13

10.1 SÄTTA I ELLER BYTA BATTERIER.... 13

10.2 PROGRAMMERA.... 15

10.3 LYSDIODSINDIKATOR 15

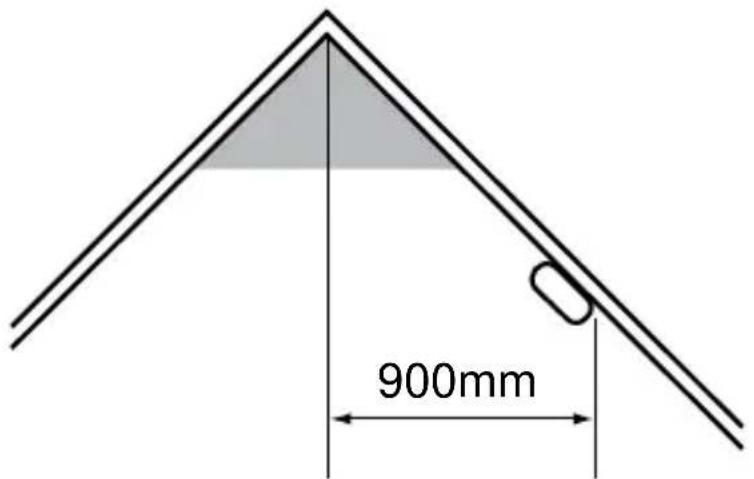

11. PLATSVAL 16

11.1 FAKTORER SOM KAN PÄVERKA FUNKTIONEN 16

11.2 RÄTT PLACERING 18

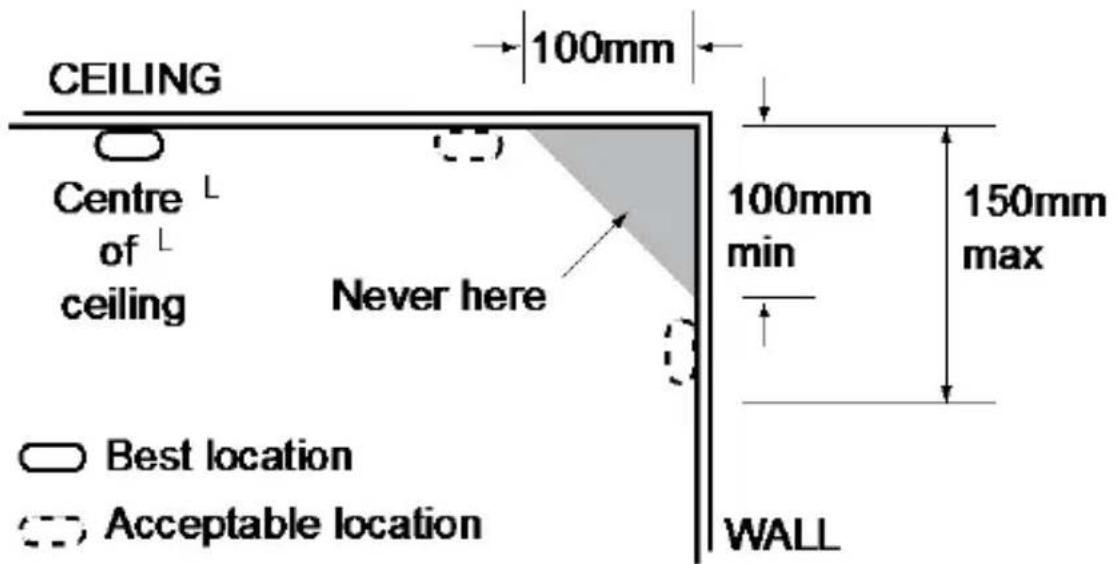

11.3 FEL PLACERING 20

11.4 EXEMPEL 22

11.5 VAD VARNAREN INTE KAN 25

12. INSTALLATION....25

13. ANVÄNDNING 26

13.1 STÄNGA AV LARM 27

13.2 TEST 27

14. SKÖTSEL OCH UNDERHÅLL 28

15. GARANTI....28

SE 4 SE

1. FÖRSÄKRAN OM ÖVERENSSTÄMMELSE 29
2. AVFALLSHANTERING ......29

SE 5 SE

2. Förord och ändamålsenlig användning

Bästa kund,

Vi vill passa på att tacka dig för att du valt denna trådlösa brandvarnare. Produkten är tillverkad enligt den senaste tekniken.

Denna bruksanvisning innehåller viktiga anvisningar för idrifttagande och användning. Följ instruktionerna och anvisningarna i denna bruksanvisning för att säkerställa en säker användning. Förvara därför denna bruksanvisning för framtida referens. Denna bruksanvisning hör till produkten. Om produkten säljs eller lämnas till tredje part, glöm inte att även lämna över denna bruksanvisning.

ABUS trådlös brandvarnare FURM50000 har tagits fram för att arbeta tillsammans med 868 MHz smalbandsmottagare från ABUS. Produkten innehåller en integrerad trådlös sändare.

Brandvarnare uppfyller inte kraven i EN54 eller andra lokala normer för brandvarnare som automatiskt larmar brandkåren.

Som installatör får du med denna brandvarnare inte konfigurera inbrottslarm som tillhör ett system som måste uppfylla kraven i EN54 eller andra lokala bestämmelser för brandvarnare.

Brandvarnaren är avsedd att användas i villor, lägenheter eller mindre kontorslokaler. Den är mindre lämpad till att användas i stora affärslokaler eller i industrimiljöer.

Brandvarnarens huvudsakliga uppgift är att detektera rök och avge ett lokalt larm.

Denna brandvarnare skickar även ett meddelande till inbrottslarmets central. Larmsystemets central kan då även avge en larmsignal för att varna invånarna i byggnaden. Beroende på vilka kommunikationskomponenter som integrerats kan larmsystemets central även informera personer som inte befinner sig i byggnaden (till exempel hyresvärden eller vaktmästaren)

Använd produkten endast för det ändamål för vilket den tillverkats och utvecklats! Alla annan användning klassas som icke ändamålsenlig!

3. Ansvarsbegränsning

Allt har gjorts för att säkerställa att innehållet i denna bruksanvisning är korrekt. Dock kan varken författaren eller ABUS Security-Center GmbH & Co. KG överta något ansvar för förlust eller skador som härledas till felaktig installation och användning eller till att säkerhetsanvisningarna och varningarna inte följts. Vi övertar inget ansvar för följdskador. Produkten får inte modifieras eller byggas om. Garantin upphör om dessa anvisningar inte följs.

Vår önskan är att du enbart arbetar med produkter som ligger i linje med den senaste tekniken. Därför förbehåller vi oss rätten för tekniska ändringar.

Innehållet i denna bruksanvisning kan ändras utan förvarning.

© ABUS Security-Center GmbH & Co. KG, 03 / 2014

4. Teckenförklaring

Följande symboler används i bruksanvisningen och på produkten:

Symbol		Signalord	Innebörd
		Varning	Skaderisk föreligger.
		Varning	Skaderisk på grund av elektrisk spänning föreligger.
		Viktigt	Säkerhetsanvisning beträffande eventuella skador på produkten/tillbehöret.
		Obs	Hänvisning till viktig information.

- Den trådlösa brandvarnaren känner inte av gas, ånga, värme, glöd och lågor! För detta krävs en varnare med särskilda sensorer!

- Personer med hörselnedsättning hör eventuellt inte larmet! För sådana personer bör en varnare med optisk signalering användas!

SE 7 SE

• Den trådlösa brandvarnarens syfte är att rädda liv. För din och andra personers säkerhet ska därför varnarens batteri och funktion kontrolleras regelbundet. Var medveten om att den trådlösa brandvarnaren inte kan förhindra bränder utan enbart kan varna i händelse av brand. För din och andra personers säkerhet ska den trådlösa brandvarnaren bytas ut minst vart tionde år.
• Vid mycket kraftiga elektromagnetiska strålningar kan fel uppstå. Undvik därför att installera varnaren i närheten av produkter som avger elektromagnetisk strålning.

5.2 Batterivarning

Varning

Instruktioner gällande hantering av batterier

Produkten levereras med alkaliska batterier med 0 % kadmium (Cd) och 0 % kvicksilver (Hg)

• Se till att hålla batterierna utom räckhåll för barn. Barn kan stoppa batterier i munnen och svälja dem. Detta kan orsaka allvarliga skador. Uppsök i sådana fall omedelbart läkare.
• Vanliga batterier får inte laddas, värmas upp eller kastas i öppen eld (explosionsrisk!).
• Batterier får inte exponeras för någon typ av värmekälla eller utsättas för direkt solljus och får inte förvaras på platser med mycket hög temperatur.
• Batteriet får inte komma i kontakt med vatten.
• Batteriet får inte tas isär, borras upp eller skadas.
• Utgångna eller skadade batterier kan orsaka skador om de kommer i kontakt med huden. Använd i detta fall lämpliga skyddshandskar. Rengör batterifacket med en ren, torr trasa.
• Batterikontakterna får inte kortslutas.
• Byt i rätt tid ut batterier som håller på att slut.
• Byt alltid alla batterier samtidigt och använd batterier av samma typ.
• Sätt inte i batterierna med fel polaritet (+/-).

5.3 Rengöring

• Dammiga varnare måste rengöras. Dammavlagringar i ventilationsspringorna kan sugas upp eller blåsas bort. Vid behov kan dammet avlägsnas med en pensel.
• Ytan kan rengöras med en trasa som fuktats lätt med tvålvatten. Använd endast mikrofiberdukar vid rengöring av blanka ytor.
• Se till att inget vatten tränger in i produkten.

SE 8 SE

• Rengör inte produkten i diskmaskin.
• Använda inga vassa eller spetsiga föremål, nötande rengöringsmedel eller hårda borstar.
• Använd inga kemikalier.
• Rengör inte produkten med lättantändliga vätskor.

5.4 Förpackning

Varning

• Håll förpackningsmaterial utom räckhåll för barn – kvävningsrisk!
• Avlägsna allt förpackningsmaterial innan produkten används.

5.5 Funktion

Varning

Observera följande punkter för att säkerställa att produkten fungerar som den ska:

• Produkten får inte täckas för!
• Produkten får inte målas över eller täckas med tapeter!
• Produkten får aldrig öppnas eller repareras. Garantin upphör om dessa anvisningar inte följs.
• Om produkten har ramlat ner eller skadats på annat sätt får den inte längre användas.
• Om du lämnar över produkten till tredje part måste bruksanvisningen följa med.

6. Leveransomfång

Trådlös brandvarnare FURM50000 med sockel

3 AA alkaliska batterier

Installationsmaterial

Bruksanvisning på flera språk

SE 9 SE

1. Tekniska data

Artikelnr	FURM50000
Uppfyller kraven i	EN 14604: 2005+corr:2008
Känner av rök	Bygger på spritt ljus-principen
Spänningsförsörjning	4,5 V DC, 3 alkaliska AA-batterierReservbatterier: god kvalitett.ex. Duracell MN1500, Eveready EnergizerE91
Felmeddelande "Tomt batteri"	< 3,2 V
Varning "Tomt batteri"	Ca 30 dagar innan batteriet är helt urladdat
Batteriets livslängd	Ca 2 år
Mått (diameter x höjd)	122 mm x 50 mm (∅ x H)
Omgivningsförhållanden	Endast tillåten för inomhusanvändning
Driftstemperatur	-10 °C - +65 °C
Max. luftfuktighet	Genomsnittlig relativ luftfuktighet ca 75 % - inte kondenserande
Miljöklass	II (EN 50131-1 + A1:2009)
Skyddsklass	IP 20
Säkerhetsgrad	2 (EN 50131-1 + A1:2009)
Trådlös frekvens	868,6625 MHz
Trådlös sändningseffekt	10 mW
Trådlös räckvidd	Ca 30 m i byggnaden (beroende på material)
HF-Immunitet	10 V/m (EN50130-4:2011)
Signaler	Akustiska (Piezo) och optiska (LED)
Volym	Min. 85 dB(A) @ 3 m
Ljudfrekvens	2,7 kHz
Optisk indikator	LED
Sabotageövervakning	Nej
Supervisions-meddelande	Ja – ungefär var fjärde minut
Vikt	227,8 g netto

7.1 Kompatibla produkter

FUAA500XY	Secvest
FU80XY	Secvest 2WAY
FU500X	Secvest 868
FUAA1001X	Secvest IP
CASA1001X	IP-larmmodul
FU821X	Trådlös universalmodul
AZ4120	Terxon MX 8-zoners trådlös uppgradering
AZ4220	Terxon LX 8-zoners trådlös uppgradering

7.2 RoHS EG-direktiv

Produkten uppfyller kraven i RoHS-direktivet. Att kraven i RoHS-direktivet uppfyllts innebär att produkten eller komponenten inte innehåller några av de följande substanserna i högre koncentrationer än de följande högsta koncentrationerna i homogena material. Undantaget är om substansen används för ett ändamål som inte omfattas av RoHS-direktivet:

a) 0,1 % bly (efter vikt)
b) Kvicksilver
c) Sexvärt krom
d) Polybromerade bifenyler (PBB) och polybromerade difenyletrar
e) 0,01 % Kadmium (efter vikt)

8. Funktionsprincip och egenskaper

Varnaren arbetar efter spritt ljus-principen för att detektera rök. I mätkammaren sitter en ljussändare och en ljusmottagere. Båda är åtskilda av en mellanvägg. Om mätkammaren är rökfri föreligger ingen optisk kontakt mellan ljussändaren och ljusmottagaren. Om rök tränger in uppstår en ljusspridning så att ljus nu även träffar ljusmottagaren. Varningsmekanismen löser ut. Ett mycket starkt, akustiskt larm avges.

Larmet stängs av när mätkammaren återigen är rökfri.

• Övervakningsyta: 30 m ^2 inuti ett rum
• Batteridrift (3x 1,5 V alkaliska batterier)
• Automatisk avkänning av batteriets kapacitet
• Optiskt och akustiskt larm

SE 11 SE

• Enkel montering
• Batterifackskontroll – varnaren kan monteras på monteringsplattan enbart när batterierna är isatta.

9. Förhållningssätt i händelse av brand

9.1 Vad gör man när varnaren eller centralen avger varningssignalen för brand?

Varning

• Lämna omedelbart lägenheten! Varje sekund är viktig och det finns ingen tid för att klä på sig eller ta med värdesaker. Använd utrymningsplanen!
• Varna och ta med andra personer i lägenheten, särskilt barn och personer med hörselnedsättning!
• Öppna inga dörrar utan att först kontrollera ytan. Öppna inte dörren om dess yta är het eller om du ser rök under dörren! Använd en alternativ utrymningsväg. Om dörrens yta är sval, pressa axeln mot den, öppna dörren något och var beredd på att snabbt slå igen dörren om hetta, lågor och rök tränger in.
• Om luften är rökig, var nära golvet och andas om möjligt genom en fuktig duk.
• Stäng dörren efter att du lämnat rummet.
• Gå till överenskommen mötesplats efter att byggnaden lämnats och gå inte in i byggnaden igen.
• Larma brandkåren utanför den brinnande byggnaden.
• Informera brandkåren om situationen i byggnaden.

9.2 Vad gör man vid fellarm?

• Fellarm kan utlösas av t.ex. mycket hög luftfuktighet, vid rökbildning från matlagning eller vid kraftig dammbildning.
• Sätt dig först i säkerhet om ett larm löser ut. När du är säker på att det rör sig om ett fellarm kan du stänga av larmsignalen med testknappen. Larmet fortsätter att visas på lysdioden.
• Brandvarnaren återställs av sig själv när rökpartiklarna inuti brandvarnarens rökkammare har försvunnit.

SE 12 SE

10. Förberedelser

10.1 Sätta i eller byta batterier

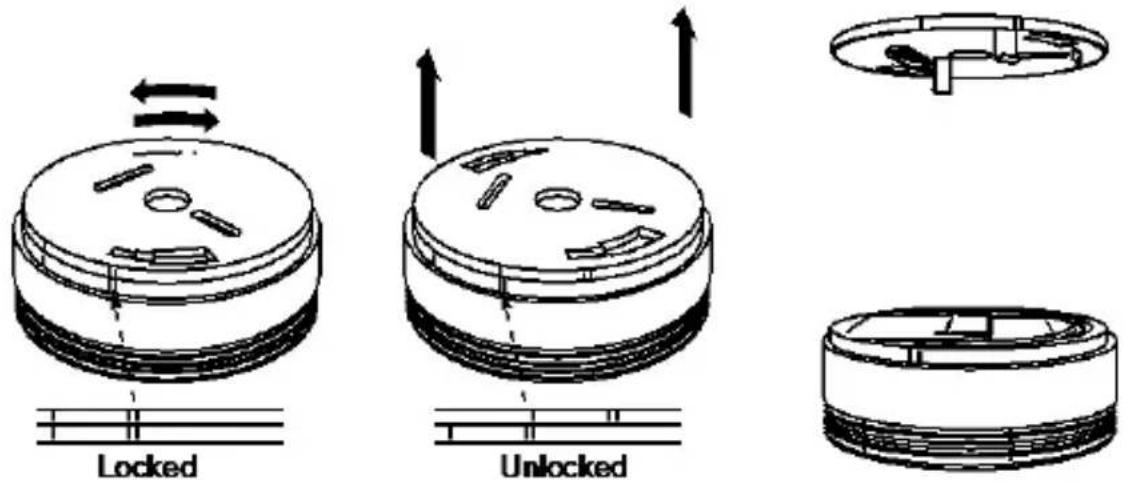

Avlägsna monteringsplattan, se bild 1

Sätt i de 3 alkaliska AA-batterierna med polerna vända åt rätt håll, se bild 2

Aktivitetslysdioden blinkar nu 8x. Detta indikerar att varnaren arbetar.

i Obs

Använd batterier av god kvalitet, t.ex. Duracell MN1500, Eveready Energizer E91.

Eventuellt är batteriförpackningen försedd med en brandvarnarsymbol. Titta efter denna när du köper batterier.

SE 13 SE

Viktigt

Om aktivitetslysdioden blinkar 1x per sekund och varnaren piper var tionde sekund föreligger ett fel. Kontrollera batterierna. Sätt i batterierna på nytt eller byt ut batterierna.

1 = Testknapp och aktivitetslysdiod

Bild 3

SE 14 SE

10.2 Programmera

Varnaren skickar sin identitet till mottagaren antingen trådlöst eller med infrarött ljus via aktivitetslysdioden.

Sätt den trådlösa larmcentralen eller mottagaren i programmeringsläge. Följ anvisningarna i bruksanvisningen till mottagaren.

Trådlöst:

Tryck ner testknappen och håll den nedtryckt i 3 sekunder. När larmsignalen ljuder skickar varnaren sin identitet trådlöst.

Med infrarött ljus

Håll varnaren så att aktivitetslysdioden befinner sig över IR-programmeringssensorn och pekar i dennas riktning. Håll aktivitetslysdioden så nära IR-programmeringssensorn som möjligt. Tryck ner testknappen och håll den nedtryckt i 3 sekunder. När larmsignalen ljuder skickar varnaren sin identitet i ljusets IR-del till mottagarens programmeringssensor.

10.3 Lysdiodsindikator

Aktivitetslysdioden blinkar en gång var 60 sekund när varnaren fungerar som den ska. Varnaren signalerar inget larm.

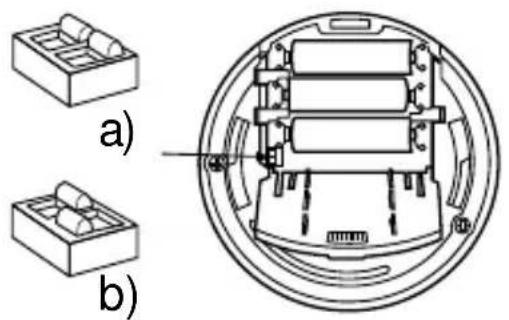

Detta blinkande kan stängas av med en DIP-omkopplare. DIP-omkopplaren sitter i batterifacket, se bild 4.

a) Aktivitetslysdioden blinkar en gång var 60 sekund vid normal användning

$$ \mathrm{DIP} 1 = \mathrm{ON}, \mathrm{DIP} 2 = \mathrm{ON} $$

b) Aktivitetslysdioden blinkar inte vid normal användning

$$ \mathrm{DIP} 1 = \mathrm{ON}, \mathrm{DIP} 2 = \mathrm{OFF} $$

SE 15 SE

Bild 4

Bild 4a visar DIP-omkopplaren i OFF-läge.

$$ \mathrm{DIP} 1 = \mathrm{OFF}, \mathrm{DIP} 2 = \mathrm{OFF} $$

11. Platsval

11.1 Faktorer som kan påverka funktionen

Brandvarnaren kan göra 3 saker:

• Detektera rök
  • Avge en larmsignal när den detekterar rök

- Trådlöst skicka ett meddelande till larmsystemets mottagare när rök har detekterats.

Varning

Varnarens omgivning kan påverka alla 3 funktioner.

Detektering av rök

Produkten är en optisk brandvarnare som arbetar efter spritt ljus-principen. Denna princip är den vanligaste för rökdetektering.

SE 16 SE

Varning

Alla optiska brandvarnare som arbetar på detta sätt har följande problem:

• De kan inte känna av strålningsvärme
• De kan inte känna av uppvärmd luft
• Andra typer av partiklar kan imitera rök eller orsaka en ljusspridning (t.ex. damm, vattendroppar, insekter eller ånga)
• De kan inte känna av rök när luftrörelsen runt varnaren är begränsad.

Här är dock fördelarna med sådana optiska brandvarnare:

• De är robusta och pålitliga
• De behöver inga stora och dyra batterier.

Akustiskt Iarm

Brandvarnaren använder en piezoelektrisk ljudgenerator som på 3 m avstånd från varnaren avger en larmsignal på minst 85 dB (A).

Följande faktorer kan sänka larmsignalens ljudvolym:

• Avständet från varnaren
• Stängda dörrar
• Tunga gardiner
• Varnarens placering bakom möbler eller andra föremål

SE 17 SE

Trådlös signal

Brandvarnaren skickar trådlösa signaler på 868.6625 MHz. Denna frekvens ligger inom det harmoniserade europeiska frekvensbandet för larmsignalering. Dessa trådlösa signaler är utformade för kompatibla ABUS-centraler och mottagare. Trådlösa signaler från brandvarnaren kan absorberas eller reflekteras av metallkonstruktioner, trådnät, fönsterfilm, kablar, metallrör och andra metallföremål.

Elektriska produkter och andra trådlösa sändare kan störa trådlösa signaler.

11.2 Rätt placering

i Obs

Observera gällande brandskyddsföreskrifter och rekommendationer, särskilt direktivet för brandvarnare.

All information finns i direktiv EN 14676 "Rauchwarnmelder für Wohnhäuser, Wohnungen und Räume mit wohnungsähnlicher Nutzung, Einbau, Betrieb und Instandhaltung" ("Brandvarnare för bostäder, lägenheter och rum med lägenhetsliknande användning, installation, drift och underhåll").

Varning

Luktsinnet vilar och är inte aktivt.

• Lämpliga rum är vardagsrum, sovrum och barnrum.
• Dock bör även minst en brandvarnare sättas upp utanför sovrummen.
• Hallar och gångar med punktvist placerade brandbelastningar ska på grund av den ökade brandrisken förses med brandvarnare. I långa hallar ska vid behov flera varnare installeras.
• Särskilt i trappuppgångar kan bränder snabbt flamma upp (skorstenseffekt).
• I hus med flera våningar bör varje våning ha minst en brandvarnare.
• Vid öppna lösningar med flera väningar ska minst en brandvarnare installeras på den högsta våningen.

Se till att varnaren känner av Rök som den ska, avger en stark larmsignal och att en tillräckligt stark signal när alla mottagare.

SE 18 SE

Detta ger följande rekommendationer

Metoder för att säkerställa att varnaren detekterar rök:

• Placera varnaren högt nog på platser där rök ansamlas
• På raka tak ska varnaren installeras i taket i mitten av rummet.
• På lutande tak ska varnaren installeras i lutningen minst 50 cm under spetsen
• Om varnaren inte kan installeras i taket, montera den så högt upp på en vägg som möjligt, men med minst 30 cm avständ från taket.
• I trappuppgångar ska varnaren installeras på den översta våningen
• Vid installation i tak, se till att varnaren sitter minst 50 cm från sidoväggen och minst 50 cm från alla hörn.

Metod för att säkerställa att alla personer hör varnaren:

• Se till att larmsignalen är tillräckligt stark för att kunna väckande personer i sovrummen.
• Placera minst en varnare på varje väningsplan i byggnaden.

Metod för att säkerställa att de trådlösa signalerna när mottagaren:

• Installera varnaren tillräckligt högt upp
• Undvik metallkonstruktioner
• Installera varnaren tillräckligt långt bort från andra trådlösa sändare

11.3 Fel placering

Montera inte varnaren på platser dit rök när långsamt. Undvik "döda" utrymmen. Det är vinklarna mellan vägg och tak.

Ceiling=tak, Wall=vägg, Centre of ceiling=mitten av taket, Never here=aldrig här, Best location=optimal installationsplats, Acceptable location=lämplig installationsplats

Bild 5

SE 20 SE

Undvik vinkeln högst upp i upphöjda tak.

Horizontal distance from peak=horisontellt avständ från toppen

Bild 6

Undvik rum med mycket damm. Damm kan ansamlas inuti varnaren. Det kan medföra att röken inte längre när rökkammaren.

Undvik platser där infiltration kan förhindra att rök när varnaren, t.ex. bredvid fönster, dörrar, ventilationsschakt, fläktar och klimatanläggningar.

Varning

För att förhindra fellarm och fel i allmänhet, placera inte varnaren på följande platser:

- Platser där man kan räkna med större temperatursvängningar än driftstemperaturområdet (-10 °C – +65 °C).

SE 21 SE

• Platser där fellarm kan utlösas av ånga, höjd luftfuktighet eller avgaser, t.ex. kök, badrum, garage, rum med värmepannor, kaminer, ugnar, spisar, askkoppar eller brödrostar.
• Rum med dunst och vattenånga, t.ex. badanläggningar och tvättplatser. Kondensvatten kan bildas inuti varnaren.
• Rum där det finns många små insekter, t.ex. vindsrum och växthus
• Platser med höga nivåer av damm- och smuts.
• Rum där luften kan förorenas av lösningsmedel, t.ex. spädningsmedel, bensin eller terpentin.
• Platser utomhus. Rök och främmande partiklar kan föras in från långt håll.

11.4 Exempel

De följande tre bilderna visar bra och dåliga installationsplatser för brandvarnaren. Bild 7 visar en lägenhet. Bild 8 och 9 visar ett litet hus med två våningar.

11.5 Vad varnaren inte kan

Varnaren är avsedd att användas små villor, i lägenheter eller i kontorslokaler. Den har följande begränsningar:

Varnaren kan inte detektera branden om ingen rök när rökkammaren.

Rök från bränder i väggar, vindar, tak eller andra våningar när inte varnaren tillräckligt snabbt för att kunna lösa ut ett larm i så pass god tid att personerna hinner utrymma bostaden utan att skadas.

Pyrande bränder detekteras först sent eftersom röken stiger långsamt tills lågor slår ut.

Om varnaren avsiktligen har täckts för när röken inte rökkammaren.

Om en boende har en hörselnedsättning, bor i ett annat rum eller är påverkad av droger eller alkohol, kan han eller hon eventuellt inte höra och reagera på larmet.

Varnaren kan inte varna i förebyggande syfte. Undvik säkerhetsrisker som t.ex. rökning i sängen, felaktig förvaring av brännbart material, överbelastade strömkretsar och se till att barn inte leker med tändstickor.

12. Installation

Varning

Vid borrarbeten, kontrollera att det inte finns några elledningar, kablar, rörledningar eller andra viktiga installationskomponenter bakom installationsplatsen!

Om du är osäker, fråga om råd innan du påbörjar borrarbetet!

• Använd monteringsplattan som schablon för att markera borrhålen (se bild 10). Observera markeringarnas orientering som är formade i monteringsplattan.
• Markera borrhålen och borra två hål för pluggarna.

(1) Fästfläns
(2) Fästöppning för skruvar
(3) Orientieringsmarkering

Bild 10

• Fäst monteringsplattan
- Montera varnaren på monteringsplattan.

13. Användning

Vid normal användning är varnaren tyst. När aktivitetslysdioden är aktiverad (se kapitel 10.3 Lysdiodsindikator), blinkar den en gång var 60 sekund.

Om det finns rök i atmosfären kan det dröja upp till 9 sekunder tills varnaren detekterar röken, övergår till larmläge och aktiverar sirenen. Varnaren skickar vid varje larm en trådlös signal till mottagaren.

Om rök detekteras avges en stark larmsignal.

• Larmet förblir aktivt så länge som det finns rök i rökkammaren.
• Larmet stängs av så fort rökkammaren är fri från rök.

När larmsignalen stängs av, kontrollera noggrant att det inte finns några bränder.

Om varnarens interna övervakning fastställer ett fel piper sirenen en gång var tionde sekund, aktivitetslysdioden blinkar en gång per sekund och varnaren skickar en trådlös signal till mottagaren.

SE 26 SE

Ta ur de gamla batterierna, vänta 30 sekunder och lägg i nya batterier. Kontrollera att aktivitetslysdioden fungerar som den ska.

Om sirenen fortsätter att pipa en gång var tionde sekund efter att batterierna har bytts ut, föreligger ett fel på produkten. Om produkten fortfarande har garanti, vänd dig till leverantören.

13.1 Stänga av larm

För att stänga av sirenen på brandvarnaren, tryck kort in testknappen en gång (se bild 3). Varnaren förblir tyst i sex minuter och återgår sedan till normalt läge. (Om du utför ett larmtest under dessa sex minuter återgår varnaren till normalt läge efter testet.)

13.2 Test

• Sätt centralen eller mottagaren i testläge. Följ anvisningarna i bruksanvisningen till mottagaren.
• Tryck ner och håll in testknappen i tre sekunder (se bild 3). Sirenen börjar att avge larmsignalen efter de tre sekunderna. Varnaren skickar en trådlös signal till larmcentralen eller mottagaren.
• Kontrollera att mottagaren tar emot larmet.
• Välj en annan plats för varnaren om centralen inte kan ta emot signalen.
• Avsluta testet på centralen eller mottagaren.

En annan testvariant är att använda testsprayen om ingår i ABUS sortiment. Om aerosol tränger in i rökkammaren löser ett larm ut.

Testa brandvarnaren varje vecka, t.ex. vid städning genom att trycka på testknappen.

Testa alltid varnaren så fort du kommit tillbaka efter att ha varit borta en längre tid, t.ex. efter semesterresor.

14. Skötsel och underhåll

Ta aldrig ur batterierna förutom när du vill byta dem!

När aktivitetslysdioden är aktiverad (se kapitel 10.3 Lysdiodsindikator) blinkar den en gång var 60 sekund. Detta visar att batterierna är korrekt isatta. Om larmsignalen inte hörs vid testet måste batterierna bytas ut.

Ungefär en månad innan batterierna är helt urladdade avger varnaren en kort pipton en gång i minuten. Denna signal indikerar att batterierna måste bytas ut. Varnaren arbetar på som vanligt under denna tid. Använd batterier av god kvalitet, t.ex. Duracell MN1500, Eveready Energizer E91. Testa alltid varnaren efter att du bytt batterier.

i Obs

Vänta 30 s med att sätta i nya batterier efter att du tagit ur de gamla batterierna.

Varnaren bör regelbundet dammas av och rengöras. Rengör varnaren försiktigt i samband med batteribyte eller efter ett fellarm.

15. Garanti

• ABUS produkter är noggrant utformade, tillverkade och testade enligt gällande föreskrifter.
• Garantin omfattar endast sådana fel som orsakats av material- eller tillverkningsfel som förelåg vid tidpunkten för försäljningen. Om ett påvisbart material- eller tillverkningsfel föreligger reparerar eller ersätter garantigivaren den trådlösa brandvarnaren enligt egen bedömning.
• Garantin upphör i dessa fall med att den ursprungliga garantitiden på 2 år löper ut. Ytterligare anspråk är uteslutna.
• Medföljande batterier omfattas inte av garantin.
• ABUS ansvarar inte för brister och skador som orsakats av yttre påverkan (t.ex. transport, användning av våld, felaktig användning), ej ändamålsenlig användning, normalt slitage eller av att anvisningarna i denna bruksanvisning inte följts.
• Vid garantiärenden ska den trådlösa brandvarnaren som ärendet gäller, originalkvittot med köpdatum och en kort skriftlig beskrivning av felet skickas in tillsammans.

SE 28 SE

- Om du upptäcker ett fel på brandvarnaren som var där redan vid säljtillfället, vänd dig till din säljare inom de första två åren.

16. Försäkran om överensstämmelse

"Härmed intygar ABUS Security-Center GmbH & Co. KG att den trådlösa brandvarnaren FURM50000 är i överensstämmelse med de grundläggande kraven och bestämmelserna i följande direktiv.

Försäkran om överensstämmelse kan hämtas på följande adress:

ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, GERMANY"

17. Avfallshantering

Produkt

EG-direktivet WEEE 2002/96/EG reglerar korrekt hantering, insamling och återvinning av använda elektroniska apparater. Denna symbol innebär att produkten, i slutet av sin livslängd och i enlighet med lagstadgade föreskrifter, måste omhändertas separerat från hushållsavfall och kommersiellt avfall. Uttjänta produkter kan lämnas i till härför avsedda återvinningsanläggningar. Följ lokala föreskrifter vid avfallshantering av material. För mer information om återvinning (även för länder utanför EU), kontakta de

SE 29 SE

lokala myndigheterna. Den separata insamlingen och återvinningen skyddar miljön. Dessutom kan du vara säker på att alla miljö- och hälsoskyddsbestämmelser följs på återvinningsanläggningen.

Batterier

Produkten drivs av batterier som uppfyller kraven i EG-direktivet 2006/66/EG och som inte kan slängas tillsammans med normalt hushållsavfall.

Ta reda på vilka nationella bestämmelser som gäller separat insamling av batterier.

Korrekt avfallshantering av batterier bidrar till att minska möjliga negativa effekter på miljö och hälsa.

Dessa symboler återfinns på batterier som innehåller skadliga ämnen:

Batteriet innehåller: Pb = bly, Cd = kadmium, Hg = kvicksilver
