Produkttyp	Kompakt elugn
Märke	TriStar
Modell	OV-1416
Mått (B x D x H)	Cirka 40 x 30 x 25 cm
Vikt	Cirka 5 kg
Strömförsörjning	220-240 V, 50 Hz, 1200-1500 W
Kapacitet	Cirka 20 liter
Huvudfunktioner	Varmluft, grill, konventionell tillagning, avfrostning
Justerbar termostat	Ja, från 100°C till 230°C
Timer	Ja, upp till 60 minuter med automatisk avstängning
Hålrumsmaterial	Emalj lätt att rengöra
Inkluderade tillbehör	Bakplåt, galler, droppbricka, handtag
Invändig belysning	Ja
Glaslucka	Ja, tvåglas för säkerhet och isolering
Underhåll och rengöring	Rengör med en fuktig trasa och milt rengöringsmedel; doppa inte i vatten
Säkerhet	Automatisk avstängning vid timer slut, överhettningsskydd
Reservdelar tillgängliga	Bakplåt, galler, droppbricka, värmeelement
Reparerbarhet	Repareras av auktoriserad service
Färg	Svart

Vanliga frågor - OV-1416 TRISTAR

Hur ställer jag in timern på TriStar OV-1416 ugnen?

Vrid timerknappen medurs till önskad tid (max 60 minuter). När tiden är slut hörs en ljudsignal och ugnen stängs av automatiskt.

Kan jag använda aluminiumfolie i ugnen?

Ja, men se till att inte täcka ventilationsöppningarna eller vidröra värmeelementen. Använd den endast på plåten eller gallret.

Hur rengör jag ugnens insida?

Låt ugnen svalna, torka sedan av väggarna med en fuktig trasa och lite milt rengöringsmedel. Använd inte slipande medel. Emaljbeläggningen underlättar rengöringen.

Varför värms inte ugnen?

Kontrollera att timern är inställd på en tid som inte är noll, att termostaten är på en tillräcklig temperatur och att uttaget fungerar. Om problemet kvarstår, kontakta en professionell.

Vad är skillnaden mellan varmluft och grill?

Varmluft använder en fläkt för att fördela värmen jämnt, idealiskt för kakor och stekar. Grill värmer uppifrån för att gratinera eller bryna mat.

Behöver jag förvärma ugnen?

Ja, det rekommenderas att förvärma ugnen i cirka 10 minuter innan du sätter in dina tillagningar för jämn gräddning.

Ugnen avger en bränd lukt vid första användningen, är det normalt?

Ja, det är normalt. Tillverkningsrester bränns bort de första gångerna. Låt den värmas tom i 15 minuter på maximal temperatur och vädra sedan rummet.

Kan jag tillaga flera rätter samtidigt?

Ja, i varmluftsläge kan du placera rätter på olika galler. Se till att de inte vidrör varandra och att luften cirkulerar fritt.

Hur byter jag den invändiga lampan?

Koppla bort ugnen, ta bort glaskåpan (vanligtvis baktill) och skruva loss den gamla lampan. Byt ut den mot en lampa av samma typ (E14, 15W, 300°C). Om nödvändigt, anlita en professionell.

Vad gör jag om ugnsluckan inte stängs ordentligt?

Kontrollera att inget hinder blockerar luckan och att gångjärnen inte är skadade. Om tätningen är sliten måste den bytas av en professionell.

BRUKSANVISNING OV-1416 TRISTAR

Vi tackar och lyckönskar dig för ditt inköp av denna högkvalitativa produkt. Läs bruksanvisningen noggrant så att du kan använda apparaten på bästa sätt. Denna bruksanvisning innehåller alla nödvändiga anvisningar för användning, rengöring och underhåll av apparaten. Om du följer dessa anvisningar kommer du att erhålla utmärkta resultat samt spara tid och undvika problem. Vi hoppas att du kommer att få mycket nöje av denna apparat.

SÄKERHETSRUTINER

• Läs alla instruktioner innan användning.
• Rör inte varma ytor. Använd handtag eller knoppar.
• För att skydda dig mot elektriska stötar, sänk inte ner sladden, kontakten eller apparaten i vatten eller någon annan vätska.
• Dra ur kontakten när du inte använder apparaten och innan rengöring. Låt apparaten kylas ner innan du sätter på eller tar loss delar. Använd inte apparaten om den har en skadad sladd eller kontakt eller om apparaten inte fungerar korrekt, eller har skadats på något sätt.
• Användandet av tillbehör som inte rekommenderats av apparatens tillverkare kan orsaka skador och gör all garanti ogiltig.
• Använd inte utomhus eller på eller nära direkta värmekällor.
• Låt inte sladden hänge över bordskanten eller bänken eller röra varma ytor eller komma i kontakt med varma delar eller tillåta produkten att placerar under eller nära gardiner, fönster överdrag etc.

• Denna apparat är endast till för hushållsbruk och det användningsområde den är tillverkad för.

• Apparaten måste placeras på en stadig, plan yta.

• Apparaten kan användas av barn från 8 år och uppåt och personer med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap om de övervakas eller får instruktioner angående användning av enheten på ett säkert sätt och förstår riskerna. Barn ska inte leka med apparaten. Rengöring och användarunderhåll skall inte göras av barn om de inte är äldre än 8 och övervakas.
• Håll apparaten och dess sladd oätkomliga för barn under 8 år.
• Av säkerhetsskäl rekommenderar vi även att du installerar en jordfelsbrytare för den krets som strömförsörjer badrummet. Jordfelsbrytaren måste ha en brytströmstyrka som inte överstiger 30 mA. Kontakta en behörig elektriker för mer information
• Apparaten är inte avsedd att användas med extern timer eller separat kontrollsystem.
• Varning: För att undvika faror pga. oavsiktlig återställning av värmeutskärningen, får inte denna apparat användas med en extern brytarapparat, som t.ex. en timer, eller anslutas till en säkring som regelbundet stängs av och på.

SPARA DESSA INSTRUKTIONER FÖR FRAMTIDA REFERENS

*** TRISTAR Bruksanvisning

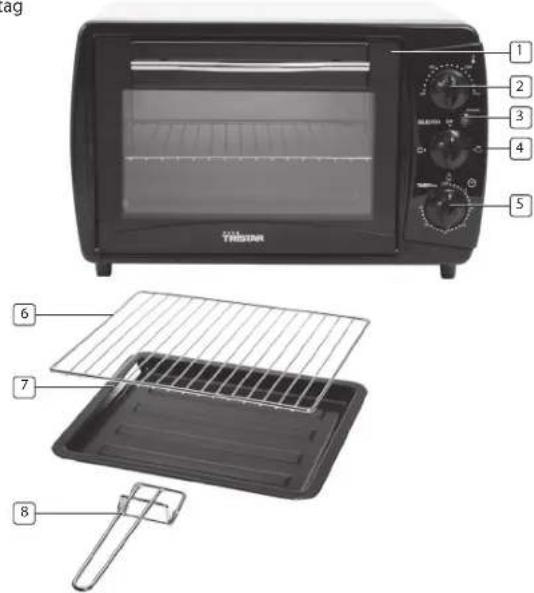

BESKRIVNING AV DELARNA

1. Glasdörr
2. Knapp för temperaturreglering
3. Indikatorlampa
4. Knapp för uppvärming
5. Knapp för tidsstyrning
6. Galler
7. Bakplät
8. Handtag

FÖRSTA ANVÄNDNING

• Avlägsna allt förpackningsmaterial från enheten.
• Kontrollera att apparatens spänning stämmer överens med nätpänningen i ditt hem. Märkspänning OV-1416: AC220-240V 50Hz, OV-1421: AC230V 50Hz.
• Rengör alla lösa delar i varmt tvålvatten innan du använder enheten för första gången.
• Skölj och torka ordentligt.
• Dessa delar är även diskmaskinsäkra.
• Placera alltid enheten på en plan stabil yta och försäkra dig om ett minimum på 30 cm fritt utrymme runt enheten.
• Denna enhet är inte lämplig för installation eller användning utomhus.
• Placera enheten på ett säkert ställe.
• Dock ej för nära en vägg då den kan börja brinna eller missfärgas.
• Kontrollera så att inte gardiner och liknande föremål vidrör enheten.
• Lägg ingenting mellan enhetens underdel och den yta som enheten placeras på, för att förhindra brandrisk.
• Mat som bröd, pizza och kött som gräddas för länge i ugnen kan brännas, detta kan förhindras genom att regelbundet kontrollera maten och inte lämna den för länge i en påslagen ugn.
• Värm aldrig upp skålar eller burkar med mat i ugnen, värmen kan få dem att explodera och orsaka skador.
• Använd alltid ungssäkra skålar och plåtar.
• Ugnen kan sprida viss lukt och rök vid första användning, detta är fullt normalt, så använd enheten i ett välventilerat område.

Varning!

Enhetens ytterhölje värms också upp. Undvik fysisk kontakt, du kan få allvarliga skador. Använd alltid glasdörrens (nr. 1) handtag för att öppna ugnen.

• Använd gallret (nr. 6) för att förbereda torr mat, såsom bröd och pizza.
• Bakplåten (nr. 7) är lämplig för tillagning av mat som frigör fett, såsom kött och kycklingrätter.
• Bakplåten (nr. 7) kan även placeras under gallret (nr. 6) för att absorbera droppande fett.

ANVÄNDNING

• Använd knappen för temperaturreglering (nr. 2) för att ställa in maträttens önskade temperatur.
• Använd knappen för uppvärmning (nr. 4) till önskat uppvärmningsläge, på nästa sida förklaras de olika inställningarna.
• Ställ in knappen för tidsstyrning (nr. 5) på 10 minuter och förvärm ugnen, den röda indikatorlampan tänds (nr. 3) och släcks när enheten har uppnätt den inställda tiden.
• Enheten är nu klar för användning.

Knapp för uppvärmning (nr. 4)

AV Slå av ugnen

• Placera gallret (nr. 6), bakplåten (nr. 7) eller båda i ugnen.
• De kan placeras i tre olika positioner.
• På insidan av ugen är det tre transistorer.
• Använd knappen för temperaturreglering (nr. 2) för att ställa in önskad temperatur, och knappen för tidsstyrning (nr. 5) för att ställa in tiden, beroende på vilken rätt som tillagas.
• Välj önskad uppvärmning genom att ställa in knappen för uppvärmning (nr. 4).
• Den högsta tidsinställningen är 60 minuter, den lägsta inställningen är 2 minuter.
• Den högsta temperaturinställningen är 230°C, den lägsta temperaturinställningen är 100°C.
• Den röda indikatorlampan tänds.
• När enheten har nätt sin inställda tid slocknar indikatorlampan och enheten ger ifrån sig en ljudsignal.
• Använd alltid det medföljande handtaget (nr. 8) för att ta ut gallret eller bakplåten ur ugnen.

A För användning med bakpläten (nr. 7)

Fäst handtagets övre del på den övre delen av bakplåten (nr. 7).

B För användning med gallret (nr. 6)

Fäst handtagets nedre del på den övre delen av gallret (nr. 6).

*** TRISTAR Bruksanvisning

RENGÖRING AV ENHETEN

• Avlägsna stickproppen från eluttaget och låt enheten svalna.
• Tvätta alla delar i varmt tvålvatten.
• Skölj och torka ordentligt.
• Dessa delar är även diskmaskinsäkra.
• Rengör enhetens ytterhölje med en fuktig trasa.
• Rengör enhetens insida med ett milt rengörings- eller ugnsrengöringsmedel.
• Använd aldrig hårda och slipande rengöringsmedel, skrubbsvamp eller stålull, vilket skadar enheten.
• Sänk aldrig ner enheten i vatten eller annan vätska.
• Placera inte enheten i diskmaskin för rengöring.
• Om ugnens insida blir förorenad kan kok- och bakningsprocessen ta längre tid än normalt!

MATRÅD

• Din ugn är utomordentligt lämpad för att förbereda de mest underbara rätterna.
• I tabellen nedan har du några tips om förbedelser, och den ugnstemperatur som krävs för vissa maträtter.
• De angivna temperaturerna och tiderna är endast vägledande.
• Bakresultat varierar beroende på recept, maträtter och ingredienser som serveras.
• För exakt tillagningstid av dina recept, läs förpackning, om tillagningstid nämns.

Uppvärmningsposition:

1

2

3

Recept Mängd Temp.		°C Tid	Position
Färsk pizza 400 g 200 °C 25 min. 3
Saltkaka 600 g 200 °C 35 min. 3
Fryst pizza 450 g 220 °C 15 min. 3
Lasagne 1500 g 200 °C 40 min. 3
Hel kyckling 1500 g 220 °C 90 min. 3
Köttbullar 1000 g 200 °C 60 min. 3
Auberginer med ost	1700 g 200 °C 30 min. 1
Grillkött	1000 g 220 °C 20 min 1
Gratinerad potatis	1500 g 200 °C 40 min. 1
Äppelpaj 1000 g 190 °C 90 min. 3
Bröd	500 g 220 °C	8-10 min. 3
Laxlåda	800 g 190 °C 40 min. 2

Lägg på ytterligare 10 minuter för uppvärmning av ugnen.

GARANTI

• Apparaten som vårt företag tillhandahåller täcks av en 24 månader lång garanti som startar på inköpsdatumet (kvitto).
• Under garantins giltighetstid kommer alla tillverknings och materialfel på apparaten, dess tillbehör att åtgärdas utan kostnad genom reparation eller när vi bedömer det nödvändigt, genom utbyte. Garanti servicen förlänger inte garantins giltighetstid inte heller ger den rätt till ny garanti!
• Bevis på garantin tillhandahålls genom bevis på köpet. Utan bevis på köpet, kommer inga kostnadsfria reparationer eller utbyten att utföras.
• Om du vill utnyttja din garanti vänligen returnera hela maskinen inkl original förpackningen till din återförsäljare tillsammans med kvittot.
• Skador på tillbehör innebär inte automatisk gratis utbyte av hela maskinen. I sådana fall vänligen kontakta vår service linje. Trasigt glas eller spruckna plastdelar är alltid köparen betalningsskyldig för.
• Defekter på förbrukningsmaterial eller delar som är utsatta för slitage, så väl som rengöring, underhåll eller utbyte av sagda delar täcks inte av garantin och därför ska dessa betalas!
• Garantin förbrukas vid fall av ej auktoriserad manipulation.
• Efter utgången av garantin kan reparationer utföras av den kompetenta återförsäljaren eller reparationsservice mot betalning för att täcka kostnaderna.

RIKTLINJER FÖR SKYDD AV MILJÖN

Denna apparat bör inte kastas i hushållssoporna när den slutat fungera, utan måste kasseras vid en återvinningscentral för elektriska och elektroniska hushållsapparater. Denna

symbol på apparaten, instruktionsmanualen och förpackningen är till för att uppmärksamma dig på detta viktiga ärende. Materialet som används i apparaten kan återvinnas. Genom att återvinna använda hushållsapparater bidrar du med ett viktigt steg till att skydda vår miljö.

Fråga din lokala myndighet för information rörande samlingspunkter för återvinning.

Förpackning

Förpackningen är 100 % återvinningsbar, returnera förpackningen separat.

Produkt

Denna apparat är utrustad med en märkning enligt EU direktiv 2002/96/EC. För kasserad elektronisk och elektrisk utrustning (WEEE). Genom att försäkra att produkten kasseras korrekt, hjälper du till att minska konsekvenserna på för miljön och hälsan.

Tillkännagivande för överensstämmelse med EC

Denna apparat är designad, tillverkad och marknadsförd enligt de säkerhets direktiv som gäller får låg spänningsdirektivet "Nr 2006/95/EC, skyddskraven för EMC direktiv 2004/108/EC" elektromagnetisk kompabilitet" och kraven för direktiv 93/68/EEC.
