BRUKSANVISNING BA 437 BT PARTNER

WICH INFORMATION. Das instruktions nögrernt och föraden på om att du förster och innan du avänder utvolumen och spara dem för förster behav.

DK

BRUGERHÄNDBOG

MKTIGF OY YSKNGFD: Use instructance amagingly, for a. barger selbaden og gemmell sense bevisiting

ES

A. Allmänn beskrivning

1) MOTOR
2) TRANSMISSIONSRÖR
3) GASREGLAGE
4) BAKRE HANDTAG MED REGLAGE
5) KLINGA
6) TRIMMERHUVUD MED NYLONLINOR
7) STOPPKNAPP (STOP)
8) CHOKEREGLAGE
9) STARTHANDTAG
10) FÄSTPUNKT
11) TÄNDSTIFT
12) LUFTFILTERLOCK
13) LOCK FÖR BRÄNSLETANK
14) LJUDDÄMPARE
15) HÖGER HANDTAG MED REGLAGE
16) FRÄMRE DELTA-HANDTAG
17) GASREGLAGESPÄRR
18) SÄKERHETSPINNE
19) KNIV FÖR TRIMMERLINA
20) TILLSATSSKYDD FÖR TRIMMERHUVUD
21) TRANSPORTSKYDD
22) LED MELLAN MOTOR OCH TRANSMISSIONSRÖR
23) DEKOMPRESSIONS VENTIL
24) SKYDD FÖR SKÄRUTRUSTNING

Husqvarna Outdoor Products Italia SpA Via Como, 72 23868 Valmadrera (LC) - IT Model PNC ML Serial Number Cabrio34SB 953900699 03 53908336 Type Engine Code BC050 BC_34_03_A LWA CE Way:2005 112 dB 53908336 7 3 8 5 6 4 2

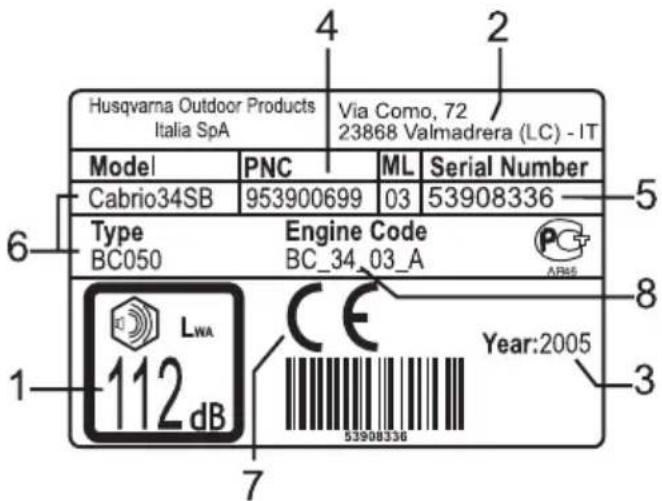

Exempel på etikett

TECKENFÖRKLARING:

1) Garanterad ljudeffektnivå enligt direktiv 2000/14/EC.
2) Tillverkarens namn och adress.
3) Tillverkningsår.
4) Produktnummer.
5) Tillverkningsnummer.
6) Modell/typ.
7) CE-överensstämmelsemärke.
8) Cylindervolym

B. Säkerhetsföreskrifter

Symbolförklaring

Varning!

Individuell skyddsutrustning: Godkända skyddsglasögon eller -visir, godkänd skyddshjälm och hörselskydd.

Läs igenom bruksanvisningen noggrant och försäkra dig om att du känner till hur alla reglage fungerar.

Individuell skyddsutrustning: Godkända skyddshandskar.

Individuell skyddsutrustning: Godkända skyddsstövlar.

Rök inte under påfyllning av bränsle och när maskinen används.

Chockereglage (starthjälp).

Varning för utslungade material.

Min. säkerhetsavständ är 15 m.

Nödstopp.

Max. varvtal på utgående axel.

Användning av bruksanvisningen

• Det rekommenderas att ingen person använder trimmern utan att först ha läst hela denna bruksanvisning med stor uppmärksamhet.
• Alla personer som använder maskinen ska goda kunskaper om en säker användning av maskinen som beskrivs i denna bruksanvisning, samt känna till olika klipptekniker som eventuellt kan förevisas genom en praktisk demonstration.
• Tillåt aldrig att personer använder trimmern som inte känner till dessa anvisningar och inte har tillräckliga kunskaper. Barn får inte använda trimmern. Tillåten ålder för att använda trimmern kan vara begränsad av lokala lagar.
• Bifoga denna bruksanvisning till maskinen om den säljs vidare eller länas ut för att framtida användare ska ha möjlighet att lära sig använda produkten och känna till säkerhetsföreskrifterna.
• Alla delar i bruksanvisningen är lika viktiga för att förhindra olyckor för operatören eller skador på maskinen. För att underlätta läsningen är avsnitt B indelat i delar som återkommer i resten av bruksanvisningen och VARNINGS-symboler följda av motsvarande avsnittsnummer för att rikta läsarens uppmärksamhet till viktiga säkerhetsprocedurer som rör en viss situation.

Före användning

• lakttagande av anvisningama i denna bruksanvisning eliminerar inte olycksriskerna, men sannolikheten och effekterna av skadan minskar.
• Om det är första gången som du använder trimmern ska du först träna på att handha maskinen under en träningsperiod.
• Operatören eller användaren ansvarar för eventuella olyckor för tredje parter eller deras ägodelar samt faror som de utsätts för.
• Använd inte detta redskap för andra ändamål än att klippa gräs och detta ska göras med den anvisad skärutrustning.
• Använd aldrig trimmern om du är trött, ej i fysisk form, om du har druckit alkohol eller tar mediciner som kan påverka ditt omdöme.
• Försäkra dig om att du vet hur man stänger av motorn och stoppar klingan om det skulle vara nödvändigt (se kapitlet "Start och stopp av motorn").

Varning för klingan. Klingan kan förorsaka amputering av armar och ben.

WARNING ! Fara för allvarliga skador på benen. Läs noggrant igenom anvisningarna i bruksanvisningen.

WARNING ! Skärdelarna och ljud-dämparen kan bli mycket varma och förorsaka brännskador. Vänta några minuter innan du rör dessa.

1 Kontrollera alltid maskinen noggrant innan den används, vid våldsamt slag eller vid tecken på felfunktion. Kontrollera att maskinen är korrekt monterad, att alla dess delar fungerar korrekt, att alla skruvar sitter på plats och är ordentligt åtdragna, att blockeringen av gasreglaget fungerar korrekt, att det inte läcker bränsle och att skärutrustningen inte rör sig vid tomgång. Kontrollera att transmissionsröret sitter fast korrekt vid motorleden, att trimmerhuvudet eller klingan är korrekt monterad, att skruven som fäster klingen är ordentligt åtdragen.

2 Byt ut tillbehör (klinga, trimmerhuvud och skydd) som eventuellt är skadade, uppvisar sprickor eller överdrivet slitage. Låt din auktoriserade serviceverkstad byta ut eventuellt skadade delar på maskinen. Endast linor av böjliga material och som rekommeneras av tillverkaren ska användas för trimmerhuvuden. Använd t.ex. aldrig metalltråd, som kan förorsaka allvarliga skador på personer, föremål eller djur. En olämplig lina kan gå av och slungas ut på ett farligt sätt. Vid montering av skärutrustningen ska du noggrant följa anvisningarna i kapitlet "Skärutrustning som kan användas på maskinen och respektive montering" TRIMMERN F_R ABSOLUT INTE ANVÄNDAS OM INTE DET SPECIFIKA SKYDDET FÖR SKÄRUTRUSTNINGEN ÄR KORREKT MONTERAT (se kapitlet "Montering/nedmontering"). Försummelse av denna föreskrift kan medföra att du utsätts för mycket farliga risker såsom:

• risk för kontakt med roterande och vassa delar;
• risk för att olika material kan slungas ut.

Använd aldrig trimmem om inte säkerhetspinnen är korrekt monterad. Använd endast klingor eller nylon-tråd som tydligt märkts för en maximal hastighet av minst 10.500 min ^-1 .

OM NI ANVÄNDER EN 24-80 TANDAD METALLK-LINGA (SÄGKLINGA) ÄR DET NÖDVÄNDIGT ATT ANVÄNDA DUBBEL BÄRREM OCH SÄKER-HETSSKYDD ENL DEN SAMMANFATTANDE TABELLEN.

3 Det rekommenderas att använda tillbehör och reservdelar som är original och godkända och som tillhandahålls av auktoriserade återförsäljare.

Användning av tillbehör och reservdelar som inte är original ökar olycksrisken och i sådant fall avsäger

sig tillverkaren allt ansvar för skador på personer och/eller föremål. Använd aldrig maskinen om den är ofullständig, defekt eller om maskinen har modifierats av en person som inte företräder en auktoriserad serviceverkstad. Olycksrisken ökar betydligt om underhållsmomenten inte utförs regelbundet eller på ett korrekt sätt. Om du behöver ytterligare upplysningar, kontakta närmaste auktoriserad serviceverkstad.

4 Vid alla moment för underhåll, montering, nedmontering och bränslepåfyllning ska maskinen placeras på en plan och stadig yta så att motorn inte kan välta. Motorn ska vara avstängd, stoppknappen i läge O/STOP, skärutrustningen stillastående och bär lämpliga skyddshandskar.

Klädsel

5 Vid arbete med trimmern måste alltid lämplig klädsel bäras. Bär godkänd individuell skyddsutrustning:

• Åtsittande skyddskläder (bär ej kortbyxor, uppknäppta eller vida kläder och smycken som kan fastna i maskinens rörliga delar).
• Skyddsstövlar med halksäker sula och stålhätta (bär inte sandaler och arbeta inte med trimmern barfota);
• Skyddshandskar;
• Skyddsvisir eller -glasögon. Ta bort eventuell skyddsfilm;
  • Hörselskydd;
• Hjälm (om det finns risk för fallande föremål).

Hälsoföreskrifter

6 Undvik att använda trimmern under en överdrivet lång tid. Buller och vibrationer kan vara skadliga. Längre tids användning av maskinen eller andra verktyg utsätter användaren för vibrationer som kan medföra syndrom "vita fingrar" (Raynauds syndrom). Detta kan minska händernas känslighet för temperaturskillnader och förorsaka allmänna domningar. Användaren ska därför känna efter noggrant hur händerna och fingrarna känns om maskinen används under en längre tid eller regelbundet. Om något av dessa symtom uppträder ska en läkare kontaktas omedelbart. Längre tids användning av maskinen eller andra verktyg kan förorsaka besvär, stress, trötthet och hörselnedsättning. När maskinen används ska alltid hörselskydd bäras på ett korrekt sätt. Ett korrekt och noggrant underhåll skyddar dig ytterligare mot risker för buller- och vibrationsskador.

7 Undvik att olja och bränsle kommer i kontakt med huden och ögonen. Andas inte in bensinångorna eftersom de är giftiga. Starta inte motorn eller låt den gå i slutna eller dåligt ventilerade lokaler. Avgaserna är giftiga om de andas in. De kan vara kvävande och dessutom livsfarliga.

Arbetsområde

8 Undersök noggrant arbetsområdet och var uppmärksam på alla typer av faror (t.ex. vägar, stigar, elkablar, farliga träd o.s.v.). Var särskilt försiktig vid arbete i sluttande terräng. Innan arbete påbörjas ska området rengöras från stenar, glas, vajrar, metalldelar, burkar, flaskor och andra främmande föremål som kan fastna i delar som är i rörelse eller slungas iväg på ett farligt sätt ett långt avständ. Ta hänsyn till eventuella faror som kanske inte uppfattas på grund av bullret från maskinen. Försäkra dig om att det finns någon person i närheten på hörbart avständ i håndelse av eventuell olycka.

Arbete

9 Vid användning och även några minuter efter att maskinen har stängts av är vinkelväxeln mycket varm (samt i området för skärutrustningens fastsättningsaxel). Ljuddämparen och respektive skydd är mycket varma under drift och efter att motorn har stängts av. Detta gäller även när motorn går på tomgång. Kontakt med dessa delar kan förorsaka brännskador. Ta inte i dessa delar om de fortfarande är varma.

10 Grenar eller gräs kan fastna mellan skyddet för skärutrustninget och trimmerhuvudet/klingan. Ansamling av klippt material mellan skyddet och skärutrustningen får inte tas bort med motorn i drift och om skärutrustningen fortfarande roterar. Varning för roterande delar och heta ytor på maskinen. Kontakt mellan klingan och eventuella föremål kan förorsaka allvarliga skador på användaren och personer eller djur som befinner sig i närheten av maskinen. Klipp endast de material som rekommenderas för respektive tillbehör. Undvik att de vassa delarna kommer i kontakt med sten, metalldelar o.s.v. Klingan är vass, var därför mycket försiktig vid handhavande av denna även när motorn är avstängd.

11 Se till att obehöriga personer och djur befinner sig på ett säkert avständ från arbetsområdet (min. säkerhetsavständ är 15 meter). Vid arbete med klingan eller trimmerhuvudet kan gräs, jord, stenar eller främmande föremål slungas iväg och därför ska motorn stängas av och klingan eller trimmerhuvudet stoppas om någon person närmar sig (se kapitlet "Start och stopp av motorn"). Försäkra dig om att håret är uppsatt så att det inte hänger ned längre än axellängd. Starta maskinen på en plan plats där den ligger stadigt. Försäkra dig om att skärutrustningen inte kommer i kontakt med något föremål. Det rekommenderas att denna maskin används till höger om kroppen. På så sätt kan avgaserna komma ut utan att detta förhindras av kläderna. Under arbete ska du hålla trimmern stadigt och med båda händerna. Stå stadigt på båda benen. Se till att handtagen alltid är torra och rena. Använd aldrig trimmern stående på en stege eller på ostadiga ytor. Se till att alltid stå stadigt. Använd aldrig maskinen vid extrema klimatförhållanden och vid ogynnsamma väderleksförhållanden (mycket låga temperaturer, klimatförhållanden med extrem värme och luftfuktighet, dimma, regn, vind, o.s.v.). Se till att alla dina kroppsdelar och kläder är på ett säkert avständ från klingan vid start av motorn och under drift. Vid arbete ska du alltid befinna dig så att du har arbetsområdet framför dig. Klipp aldrig gående baklänges eftersom du inte kan se eventuella farliga hinder. Lägg aldrig ned maski-

nen med motorn i drift. Lämna aldrig maskinen utan uppsikt. Höj aldrig upp trimmern under skärning ovanför knähöjd.

12 Justera spännet för fasthakning av stången så att klingan eller trimmerhuvudet är parallellt med marken. Fästpunkten ska upprätthållas i ursprungsläge för att undvika att stången kommer ur balans.

Transportföreskrifter

13 Transportera aldrig trimmern med motorn i drift (detta gäller även vid kortare sträckor).

Transportera maskinen med avstängd motor och med klingan eller trimmerhuvudet vänt bakåt. För din egen säkerhet ska du skydda klingan med därtill medlevererat transportskydd vid transport eller förvaring av maskinen (se "Transportskydd"). Vid transport av trimmern i bil ska den placeras stadigt och se till att bränslet inte kan rinna ut. Det rekommenderas att tömma behållaren på bränsle vid transport.

Säkerhetsföreskrifter mot brand

14 Arbeta inte med trimmern i närheten av eld eller utspilld bensin. Om du råkar hälla bränsle på dig själv ska du omedelbart byta kläder. För att minska eventuell brandrisk ska maskinen hållas fri från grässtrån, löv och överdrivet mycket olja. Motorns avgaser kan nå höga temperaturer och kan innehålla ginstor. Därför rekommenderas att inga brännbara produkter förs i närheten av maskinen. Ljuddämparen är mycket varm under drift och även en stund efter att motorn har stoppats. Detta gäller även när motorn går på tomgång. Var mycket uppmärksam på brandrisken, särskilt om brandfarliga material eller gaser finns i närheten av maskinen. Starta motorn på en annan plats än där påfyllningen har skett och på ett säkert avständ från bränslebehållare (min. avständ är 3 meter).

15 Vid påfyllning av bränsle ska eventuellt utspillt bränsle alltid torkas upp. Fyll aldrig på bränsle i tanken när motorn är påslagen eller varm för att förhindra brandrisk (vänta tills motorn svalnar innan bränsle fylls på). Fyll på bränsle på en öppen plats och långt från öppna lågor och gnistor. Ta inte bort tanklocket med motorn i drift. Öppna tanklocket försiktigt för att släppa ut eventuellt övertryck. Stäng ordentligt locket efter påfyllningen. Undvik att spilla ut bränsle. Gaser som bildas av bensinen kan förorsaka explosion eller brand. Bensinen är mycket brandfarlig: Släck cigaretter, pipor eller cigarrer innan du närmar dig någon typ av bränsle. Rök inte och för inte värme- eller gnistkällor i närheten av bränslet. Fyll aldrig på bränsle i närheten av eller ovanför lättantändliga material såsom torra blad o.s.v.

Kastbenägenhet

16 Maskiner utrustade med klinga kan kasta våld-samt åt sidan när klingan kommer i kontakt med fasta föremål. Kraften från kastet kan överföras från maskinen till användaren så att han/hon förlorar kontrollen över maskinen. Klingan kan åstadkomma amputering av armar och ben. Använd alltid en vass klinga. Förutom att försvåra skärningen kan en klinga med utslitna tänder öka risken för KAST, d.v.s. en kraftig stöt framtill på maskinen som beror på att klingan kommer i kontakt med trä eller andra hårda material. Kraften från kastet kan överföras från maskinen till användaren så att han/hon förlorar kontrollen över maskinen. Vässa aldrig en skadad eller sliten klinga, utan byt ut den mot en ny klinga. Kast kan ske vid användande av alla typer av klingor i riskområdet (se I3). Använd aldrig klingan i riskfyllda områden för att undvika kast.

C. Beskrivning av maskinens säkerhetsutrustning

Gasreglagespärr

Använd aldrig maskinen med gasreglage-spärren nedtryckt med tejp, snöre eller hjälpmedel.

Gasreglagespärren är konstruerad för att förhindra ofrivillig aktivering av gasreglaget (fig. A nr. 3). Gasreglaget (fig. A nr. 3) kan således endast tryckas ned om gasreglagespärren (fig. A nr. 17) samtidigt trycks ned. När greppet om handtaget släpps återgår både gasreglaget (fig. A nr. 3) och gasreglagespärren (fig. A nr. 17) till sina respektive ursprungslägen. Detta sker med hjälp av två oberoende fjädrar.

Vibrationsdämpande anordning

Maskinen är försedd med en vibrationsdämpande

anordning för att minska vibrationerna som överförs till operatören.

Stoppanordning för motor

Genom att ställa stoppknappen (fig. A nr. 7) i läge O/STOP stängs motorn av. Kontrollera att stoppanordningen fungerar korrekt genom att starta motorn och stäng sedan av motorn genom att ställa stoppknappen i läge Stop.

Transportskydd

Starta inte maskinen om klingskyddet är monterat.

Transportskyddet täcker de vassa kanterna på klingan när maskinen inte används vid transport eller vid förvaring.

Skydd för skärutrustning

123410

Denna mycket viktiga skyddsanordning (fig. A nr. 19) förhindrar att eventuella föremål eller gräs som kommer i kontakt med skärutrustningen kan slungas ut och träffa användaren.

Säkerhetspinne

1234

Säkerhetspinnen som sitter fast på maskinen garanterar ett minimiavständ mellan användaren och skärutrustningen när maskinen används. Dessutom förhindras att skärverktyget kommer i kontakt med kroppen och skadar användaren om klingan stöter emot en hård yta (fig. A nr. 18).

Ljuddämpare

123467914

Ljuddämparens funktion är att minska ljudnivån och leda bort motorns avgaser från användaren.

Sele

WARNING! Det är mycket viktigt att du lär dig använda fasthakningsanordningen att kunna koppla från maskinen snabbt vid ödsituation.

Selen är försedd med en snabbutlösningsanordning. En väl inpassad sele och maskin underlättar arbetet avsevärt (se "Säkerhetsföreskrifter" B7).

D. Bränsleblandning

Blandning av bränsle

7 4 15

Använd inte någon annan typ av bränsle än den som rekommenderas i denna bruksang. Maskinen är försedd med en tvåtaktsmosh måste alltid köras på en blandning av pensin (med min. 90 oktan) och fullständigt risk olja för tvåtaktsmotorer som är avsedd v fri bensin. Blandningsförhållandena anges i en på omslaget vid punkt (D).

Kontrollera noggrant oljans egenskaper som anges på förpackningen. Användning

av olja som inte har de egenskaper som anges i denna bruksanvisning kan förorsaka allvarliga skador på motorn!

För att erhålla en god bränsleblandning ska du först hälla olja och sedan bensin i en lämplig behållare. Skaka behållaren kraftigt varje gång som bränsle hålls ur behållaren.

Blandningens egenskaper är känsliga för åldrande och försämras följaktligen med tiden. Därför rekommenderas att du endast blandar till den mängd bränsle som du kommer att använda

omedelbart (användning av gammal blandning kan förorsaka allvarliga skador på motorn).

Påfyllning av bränsle

14 15

Rengör noggrant runt tankens påfyllningsöppning innan tanklocket tas bort för att förhindra att orenheter kommer in i tanken. Öppna tanklocket försiktigt. Skruva ur tanklocket och fyll tanken med nödvändig mängd bränsle med hjälp av en tratt. För att undvika problem med att starta maskinen rekommenderas det att undvika att bränsletanken körs helt tom.

Förvaring av bränsle

14 15

Förvara bränslet i en sval och välventilerad omgivning i en lämplig behållare.

Lägg aldrig undan maskinen med bränsle i tanken i en dåligt ventilerad omgivning. Gaser som bildas av bensinen kan sprida sig och nå eld, tändstift, lågor från brännare eller boilers, varmvattenberedare, torkare o.s.v. Magasinera aldrig stora mängder bränsle.

För din egen säkerhet ska du fästa det främre handtaget framför etiketten, som sitter på transmissionsröret på ett avständ på minst 18 cm från det bakre handtaget. Handtaget ska fästas i en bekväm arbetsposition. Vid användning av sågklinga ska handtagets avständ ändras till minst 42 cm. Säkerhetspinnen ska monteras med hjälp av de medlevererade tillbehören och i enlighet med figuren såatt denär i kontakt med det främre handtaget.

Handtaget (A) kan regleras efter användarens önskemål genom att flytta det framåt eller bakåt. Lossa på vredet och justera handtaget till önskat läge. Dra sedan åt vredet ordentligt.

WARNING! Handtaget (A) kan vikas in mot transmissionsröret för att förenkla transport örvaring av maskinen. Lossa på vredet, vrid t 90° medurs. Vik tillbaka handtaget (A) till at läge och dra åt vredet.

Justera och säkra den dubbla tvingen genom att dra åt skruvarna.

E4. Montering av skydd för trimmerhuvud och gräsklinga

Sätt skyddet (A) på plats och se till att det passar in korrekt med vinkelväxeln (I). Placera den nedre bygeln (G) i sätet under skyddet och den övre bygeln (F) mellan röret och skyddet. Fäst byglarna med skruvarna (H) och dra åt skruvarna ordentligt.

Tillsatsskydd för skärutrustning (ska endast användas med trimmerhuvud)

Linkniven som är inbyggd i plastskyddet skär av nylonlinan till en optimal längd. En lång lina minskar motorns rotationsvarvtal maskinens klippförmågan, förutom att erisken ökar.

Tillsatsskyddet (B) ska endast monteras/användas vid användning av trimmerhuvud. Med hjälp av linkniven (L) på tillsatsskyddet regleras linans längd och därmed skärdiametern. Se figurerna på omslaget för en korrekt montering och följ momenten som följer nedan: Stick in tillsatsskyddet (B) på skyddet (A) i höjd med referensmärket (C). Skruv fast tillsatsskyddet ordentligt med skruven (D). Montera sedan linkniven (L) korrekt på skyddet med den vassa delen vänt utåt med skruvarna (E) (Kontrollera regelbundet att skruvarna (E) inte lossar på grund av vibrationerna och skruva eventuellt åt dem ordentligt).

E5. Montering/nedmontering av trimmerhuvud

Montera trimmerhuvudet med nylonlinor genom att följa figuren: 1) Övre hatt 2) Trimmerhuvud med nylonlina. Dra åt ordentligt i moturs riktning. Vid åtdragningen ska trimmerhuvudet och hatten hållas fast (utan kraft) genom att sticka in den medlevererade nyckeln eller skruvmejseln i de därtill avsedda hålen i hatten och i vinkelväxeln. Rotera först hatten tills de två hålen sammanfaller med varandra.

Använd inte tillsatsskyddet för trimmerhuvudet (H) tillsammans med metallklingor.

Montera klinga tillsammans med den lilla skyddskoppen enl. illustration (rekomenderas tillsammans med sågklinga): a) Flänsskydd - b) Övre bricka med klingcentrering - c) Klinga vänd med text och pil uppåt - d) Undre bricka - e) Skyddskopp - f) Klinglässkruv (16mm). Om ni vill använda den lagrade skyddskoppen, montera på följande sätt (rekommenderas tilsammans med röjklinga). a) Flänsskydd - b) Övre bricka med klingcentrering - c) Klinga vänd med text och pil uppåt - d) Undre bricka - e) Mellanlägg - f) Skyddskopp med lager - g) Klinglässkruv (34,5 mm).

Montering av sågklinga och sågklingeskydd

Vid användning av sågblad ska skyddet för trimmerhuvudet och gräsklingan tas bort. Byt ut flänsskyddet (A) mot skyddet för sågbladet (H).

Sågklingor (24 eller 80 tandade klingor) har en håldiameter på 20 mm och måste därför ha en övre fläns av rätt storlek monterad för att ge korrekt passning. Artikelnr. anges i den samman-fattande tabellen med sågtillbehör/skydd.

För montering, se figurerna (E7, E8).

F. Start och stopp av motorn

1 5 6 7 8 9 10 11 12 14

WARNING! Placera trimmern så att den ligger plant och stabilt. Försäkra dig om att klingan eller trimmerhuvudet med nylonlinor inte är kontakt med marken eller andra hinder.

WARNING! Ta tag i starchandtaget med den ena handen och håll ett stadigt tag i maskinen med den andra handen (Varning! Linda inte startlinan runt handen) och dra långsamt tills du känner ett visst motständ. Dra sedan linan med ett kraftigt drag (följ procedurerna som anges i denna bruksanvisning angående kall- eller varmstart av motorn). Dra inte startlinan till ändläget och släpp den inte så att den slår mot maskinen. Det kan skada maskinen.

Start med kall motor

F1. Stoppknappen (A) ska vara i läget "I". Motsatt läge i förhållande till "STOP".
F2. Ställ chokereglaget (B) i stängt läge.
F3. Tryck på bränslepumpens gummiblåsa upprepade gånger tills bränsle börjar fylla blåsan (C). Blåsan behöver ej fyllas helt. Om maskinen är utrustad med dekompressionsventil (D), aktivera

dekompressionen genom att trycke på ventilen. Dra i linan tills motorn startar. Låt motorn gå i några sekunder och gasa. Chokereglaget går automatiskt tillbaka till ursprungsläge.

I detta läge roterar skärutrustningen.

Start med varm motor

F1. Stoppknappen ska vara i läget "I" (START).
Gasreglaget ska vara i läget för tomgång (uppsläppt läge).
Chokereglaget (B) ska vara i ursprungsläget.
F3. Upprepå punkt H3 vid föregående avsnitt.

Avstängning av motorn

F5. Ställ stoppknappen (A) i läget "O" (STOP).

Efter att motorn har stängts av fortsätter de roterande delarna, klingan eller trimmerhuvudet att rotera under några sekunder. Fortsätt att hålla stadigt i maskinen tills maskinen är fullständigt stilla. Vid en nödsituation kan ovannämnd startfördröjning förkortas genom att stryka klingans stödkopp mot marken.

G. Justering av förgasare

8 9 10 11

Din maskin kan utrustas med förgasare med lågt avgasutsläpp. Vi rekommenderar dig (om det är nödvändigt) att låta justera förgasaren vid en auktoriserad serviceverkstad som har tillgång till därtill avsedd apparatur för att garantera bästa prestan- da till lägsta möjliga avgasutsläpp. Skruva på skruven som är markerad med bokstaven T för att justera varvtalet för tomgången, se figuren: Motorn ska vara i drift och varm och skruva sedan åt skruven T försiktigt medurs tills ett kor-

rekt varvtal för motorn erhålls (konstant buller) utan att skärutrustningen sätts i rörelse. I motsatt fall (skärutrustningen är i rörelse) ska skruven T lossas försiktigt moturs tills en korrekt inställning erhålls. Korrekt tomgångsvarvtal anges i bruksanvisningen i avsnittet för tekniska data.

Alla ovannämnda justeringar ska göras med korrekt monterad skärutrustning.

Garantin kan upphöra att gälla vid felaktiga justeringar som utförs av personal som inte företräder en auktoriserad serviceverkstad.

H. Regelbundet underhåll

1 2 3 4 7 9 10

H1. Efter varje användning

Det är viktigt att ta bort damm och smuts från springorna för luftintag, cylinderkåpan och cylinderflänsarna med hjälp av en träskrapa för att undvika att motorn överhettas. Förvara maskinen på en torr plats.

Ta bort filtret enligt figuren och rengör det försik-

tigt med tryckluft. För en mer noggrann rengöring kan filtret rengöras med tvålvatten.

Var 50:e drifttimme

Fyll på fett i växelhuset för höghastighetskugghjulen via hålet (C). Nedmontera och rengör tändstiftet (justera avständet mellan elektroderna till 0,5 - 0,6 mm). Byt ut tändstiftet om det är mycket igensatt. Vid överdrivna igensättningar på tändstiftet ska justeringen av förgasaren och procentsatsen olja i bränsleblandningen kontrolleras.

Kontrollera dessutom att oljan är av god kvalitet och avsedd för 2-taktsmotorer.

Var 100:e driftimme

Byt ut tändstiftet.

Var 3:e månad

Vänd dig till din auktoriserade serviceverkstad för allmänt underhåll av maskinen, byte av bränslefilter och rengöring av inre delar. Detta minskar risken för oförutsedda problem och gör att maskinen kan fungera perfekt under lång tid.

Längre tids inaktivitet

Se "Ekologi".

Vid arbete i mycket smutsiga eller dammiga miljöer ska de ovannämnda momenten as med tätare intervall.

För att byta ut linrullen ska du trycka på båda spärrhakarna som markeras med pilarna, ta bort linrullen, dra ut all lina som är kvar i rullen och rulla sedan upp den nya linan. Öppna linförpackningen och stick in ändarna för de två linorna i rullens hål. Linda upp linorna fullständigt på rullen i samma riktning och blockera ändarna för de två linorna i de två spåren som sitter mitt emot varandra. Sätt tillbaka rullen i det därtill avsedda sätet och stick in linändarna i respektive hylsa. Dra ut var och en av trådarna så att de sticker ut cirka 15 cm på varje sida. _termontera trimmerhuvudet enligt figuren (fig. H5). Om rullen är alltför sliten ska den bytas ut mot en ny originalrulle.

I. Användningstekniker

1 4 5 6 7 8 9 10 11 12 13 14 16

Skärtekniker

Efter varje arbetsfas ska motorns varvtal sänkas till tomgångsläge. Längre tids körned högt varvtal utan belastning kan förorsavarliga skador på maskinen.

Vänta alltid på att motorns varvtal sänks till tomgång innan maskinen flyttas från ett till ett annat.

Maskinen är särskilt lämplig som ett komplement till gräsklipparen eftersom trimmern när de utrymmen där en normal gräsklippare inte kan klippa. Vid klippning ska motorn alltid köras med högt varvtal.

Utjämning och kantklippning av gräs med trimmerhuvud

Klippning med trimmerhuvud är lämplig för en lättare klippning, t.ex. i hörn eller runt träd.

Utjämning

För att inte riskera att skada grässkiktet eller skärutrustningen ska linan hållas parallell med marken. Undvik att komma i kontakt med marken.

Kantklippning

Vinkla trimmerhuvudet så att det befinner sig på ett kort avständ från marken. Klipp med änden av linan. Tryck inte linan mot materialet som ska klippas.

Under klippningen slits naturligtvis nylonlinan ut, vilket gör att motorns varvtal ökar och klippförmå-

gan minskar. När detta sker ska du försiktigt slå trimmerhuvudet mot marken för att mata fram ny lina: Släpp upp varvtalsreglaget tills motorns varv- tal är under 8000 varv/min. Slå försiktigt knappen (A) mot marken enligt figuren och linan matas fram automatiskt. Gasa på nytt. Om ingen lina kommer ut ska du kontrollera att linan inte är slut i trimmerhuvudet och upprepa momentet.

I3. Urglesning av gräs med gräsklinga

Skärning med klingan är lämplig för urglesning av gräs, i synnerhet högt och grövre gräs. KAST kan ske när du skär med klingan i ett riskområde, därför rekommenderas att skära i det resterande området. Se till att klingans stödkopp endast snuddar mot marken för att undvika att klingan kommer i kontakt med marken.

Användning av sågklingan

Försök inte att kapa träd som har grövre diameter än vad som rekommenderas, för att undvika slag eller skador på klingan.

Sågklingan har en diameter på max. 7 cm och kan användas för att kapa buskar och små träd. Det rekommenderas att stödja den vänstra delen på skyddet mot stammen under kapningen för att min-ska risken för att tappa kontrollen över maskinen.

L. Miljö

I detta kapitel finner du information för att upprätthålla maskinens egenskaper som har fastställts vid projekteringen av maskinen, korrekt användning av maskinen samt kassering av oljor och bränsle.

PROJEKTERING

Vid projekteringen av maskinen har studier och forskning skett för att ta fram en motor med låg bränsleförbrukning, låg bullernivå och låga utsläpp av förorenande avgaser.

ANVÄNDNING AV MASKINEN

Påfyllningen av tanken för bränsleblandningen ska

ske på sådant sätt att bränsle inte spills ut i omgivningen.

Töm alltid tanken på dess innehåll i enlighet med säkerhetsföreskrifterna angående påfyllning av bränsle.

KASSERING

Kassera inte maskinen i omgivningen. Den ska istället lämnas in till därtill avsedd sopstation för kassering i enlighet med gällande miljölagstiftning.

M. Felsökningsschema

	Motorn Motorn går Maskinen startar inte eller orkar klipper/sågar dåligt dåligt
Kontrollera att STOP knappen atår i lage I.	●
Kontrollera att det finns bränsle, min. 25% av tankens kapacitet.	●	●
Kontrollera att luftfiltret	●	●
Ta av tändstiftet, torka det, rengör det och sätt tillbaka det Om nödvanigt by ut det.	●	●
Byt ut bränslefiltret. Vänd er till er lokala återforsaljare.		●
Följ noga monteringsproceduren av skärdelarna.
Kontrollera att delarna av metall är rejält vassa. I annat fall kontakta er återförsäljare.

Om motorn fortsätter att krångla: kontakta er återförsäljare.

N. Försäkran om CE-överensstämmelse

Undertecknad (auktoriserad av Husqvarna Outdoor Products Italia SpA) förklarar härmed att följande produkter (modell/typ): BC010A, BC010B med början från tillverkningsnummer från och med 2006 och framåt, tillverkade av Husqvarna Outdoor Products Italia SpA, Valmadrera, Italien, är i enlighet med de europeiska direktiven: 98/37/EC (maskindirektiv), 93/68/EEC (märkningsdirektiv CEE) och 89/336/EEC (direktiv om elektromagnetiskt kompatibilitet), direktiv 2000/14/EC (bilaga V).

Toduo Cuiu

Valmadrera, 2006-10-15

Giuseppe Todero (teknisk chef)

Husqvarna Outdoor Products Italia SpA

Via Como 72, 23868 Valmadrera (Lecco) ITALIEN

O. Tekniska data

Cylindervolym (cm3)	34	38	40	43	46	49
Cylinderdiameter (mm)	38	40	40	41	43	44
Slaglängd (mm)	30	32	32	32	32	32
Max. motoreffekt (kW) (ISO 8893)	1,2	1,3	1,5	1,6	1,8	2,0
Max. varvtal på utgående axel (min-1)	7.700	7.700	7.700	7.700	7.700	7.700
Rekommenderat max. rusvarvtal (min-1)	12.100	12.100	12.100	12.100	12.100	12.100
Varvtal för max. effekt (min-1)	8.000	8.000	8.000	8.200	8.200	8.200
Tomgångsvarvtal (min-1)	2.800	2.800	2.800	2.800	2.800	2.800
Max. tomgångsvarvtal (min-1)	10.000	10.000	10.000	10.000	10.000	10.000
Torrvikt (kg)	7,1	7,3	7,3-8,3PRO	7,7-8,7PRO	7,7-8,7PRO	7,7-8,7PRO
Volym bränsletank (cm3)	1000	1000	1000	1000	1000	1000
Spanningsmuttrar for blockering av klingan (Nm)	17	17	17	17	17	17
Ekvivalent ljudtrycksnivå vid användarens öra Lpav (dBA) (ISO 7917)	97	97	97	97	97	97
Ljudeffektnivå, uppmätt Lwav (dBA) (ISO 10884)	113	113	113	113	113	113
Ljudeffektnivå, garanterad Lwav (dBA) (ISO 10884)	114	114	114	114	114	114
Vibrationer nylontrådshuvud (ISO 7916) (m/s2) Max-min	8,2-1,6	8,2-1,7	8,2-1,7	10,55-1,8	12,5-1,06	12,5-1,06
Vibrationer klinga (ISO 7916) (m/s2) Max-min	8,2-1,6	8,2-1,7	8,2-1,7	16,38-1,8	17,79-1,06	17,79-1,06
