BRUKSANVISNING P842 PARTNER

VIKTIG INFORMATION: Läs instruktionerna noggrant och försäkra dig omattduförstårdeminnanduanvänderutrustningenochsparadem förframtidabehov.

NO

BRUKERHÄNDBOK

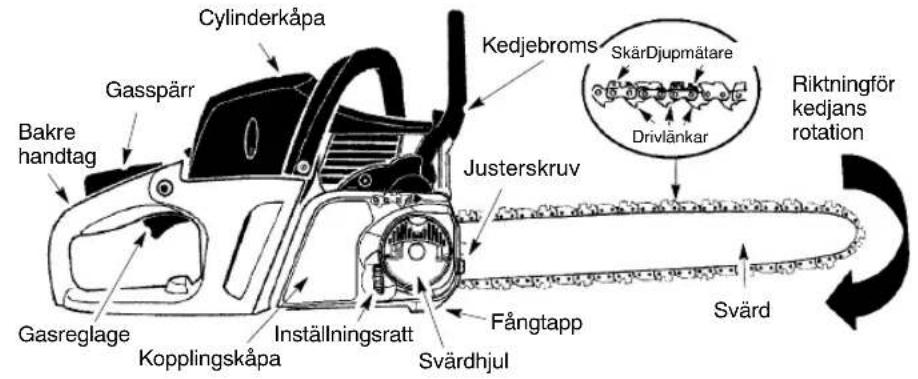

Justeringsverktyg försvärd/kedja Kastskydd Främrehandtag Starthandtag Tomgångsskruv Stoppknapp (på/av) Spakförchoke/snabbtomgång Kedja Ljuddämpare Tankförkedjeolja Startkåpa Bränsletank Primer Stabiliseringstaggar

Cylinderkåpa Gasspärr Bakre handtag Gasreglage Kopplingskåpa Inställningsratt Fångtapp Svärdhjul Justerskruv Kedjebroms SkärDjupmätare Drivlänkar Riktningför kedjans rotation Svärd

IDENTIFIERINGAVSYMBOLER

VARNING!Arbetemed motorsågkanvarafarligt! Oförsiktigellerfelaktig användningkanorsakaall-varligaellertillochmeddödigaskador.

Användskyddskläder. Användskyddskläder Ögon-skydd.

Läsochsetillattduförstår Bruksanvisningeninnandu användermotorsågen.

gaskador. Användskyddskläder. Användskyddskläder Ögon-skydd.

Ljudnivåer

Användalltid två händer när dukör motorsågen.

Ljudtrycknivåvid7,5meter

WARNING! Undvik att låta svärdspetsen komma i kontakt medandraföremål. Svärdetkansnabbtfarauppåt-bakåtochorsakaallvarligaskador.

IDENTIFIERINGAVSYMBOLER

Symbolforklaring--sådanstartesmotorenSpänningavkedjan

Lyftuppspakenpåsvärdhju- letochvrid1varvmotsolsför attlossasvärdhjulet.

Pumppåprimerenseks ganger.

Vridinställningsratten(nedåt)för attspännakedjansåattdenfår ordentligkontaktmed svärdspåretsbotten.

Medandulyfteruppsvärdspetsen,draåtsvärdhjulet(medurs) ordentligt.Draendaståtför hand!Ställtillbakaspakenpå svärdhjuletiursprungsläget.

Dåundvikerduattmotorsågenstartasoav- siktligtvidinstallation,transport,justeringel- lerreparationavsågen(utomvidförgasar- justering).Eftersomenmotorsågärett skärandeverktygmed hög hastighet ska särskildasäkerhetsåtgärdervidtas föratt minskaolycksrisken.Öförsiktigeller felaktig användningkanorsakaallvarligaskador.

PLANERAIFÖRVÄG

• Läs den här handboken noga så att du förstårochkanföljasäkerhetsföreskrifter, varningar och handhavandeinstruktioner innanduförsökeranvändamotorsågen.
• Motorsågen får endast användas av en vuxenpersonsomförstårochkanföljade säkerhetsföreskrifter, varningarochhandhavandeinstruktionersomfinnsidenhär handboken.

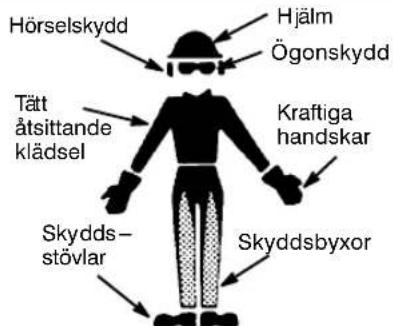

Hörselskydd Hjälm Ögonskydd Tätt åtsittande klädsel Kraftiga handskar Skydds-stövlar Skyddsbyxor

- Använd skyddskläder. Du bör alltid användakängormedstålhättaochhalkfria sulor, tättätsittandekläder, kraftiga, halkfriahandskar, ögonskydd, teximfria, ventileradeskyddsglasögonellervisir, en godkänd hjälm och hörselskydd (öronpropparellerkåpor) förattbevaradinhörsel. Omduanvändermotorsågenofta bör

duundersökahörselnregelbundet,eftersomljudetfrånenmotorsågkanskada hörseln.Hårsomräckernedanföraxlarna skasättasupp.

• Hållallakroppsdelarbortafrånkedjannär motorgår.
  •Barn,åskådareochdjurskahållaspå minst10metersavständfrånarbetsplatsen.Tillåtinteattandramänniskoreller djurbefinnersignäramotorsågennärden startasellernärduanvänderden.
  • Användintemotorsågennärduätrött, sjuk ellerupprörd, elleromduharintagitalkohol, drogerellermedicin. Dumåstehagodfysisk hälsaochvaramentaltalert. Motorsågsarbetetäransträngande. Omduhamågon åkommasomkanförvärrasavansträngandearbeteskadurådgörameddindoktorinnanduanvänderenmotorsåg.
• Planerasågningennoggrantiförväg. Börjaintesågaförränduharröjtarbetsplatsen, skaffatstadigtfotfästeoch, omdufällerträd, planeratenreträttväg.

SÄKERANVÄNDNING

•Köraldrigenmotorsågmedenhand. Både användarenochdennesmedhjälpareoch eventuellaåskådarekanskadasallvarligt ombaraenhandanvänds.Enmotorsågär avseddattanvändasmedtvåhänder.
- Motorsågenskaendastanvändasiväl ventilerademiljöerutomhus.
•Köraldrigmotorsågenmedandustårpå enstegeelleriettträd, såvidaduintehar särskildutbildningfördetta.
- Setillattkedjaninteärikontaktmednågot annatföremålnärdustartarmotorn. Försökaldrigstartasågennärsvärdetbefinnersigiettskär.
- Tryckinteförmycketmedsågennärdu närmardigslutetpåettskär. Förkraftigt tryckkanresulteraiattduförlorarkontrollennärskäretärklart.
- Stannamotorninnandusätternedsågen.
•Användinteenmotorsågsomärskadad, felaktigtjusteradellerejkomplettoch korrektinopsatt. Bytalltidutsvärd, kedja, handskyddellerkedjebromsomedelbart omdeskadas, gårsönderellerpåannat sätttasbort.
•Närmotornstoppatsbärdusågenmed ljuddämparenbortfrånkroppenochsvärdetochkedjanbakåt, helstmedettkedjeskyddpå.

MASKINENS SÄKERHETSUTRUSTNING

OBS: Idettaavsnittförklarasvilkamaskinens säkerhetsdetaljerär, samtderasfunktion. För kontrollochunderhållseanvisningarunderrubrik KONTROLL UNDERHÄLLOCHSERVICE AV MOTORSÄGENS SÄKERHETSUTRUSTNING. Seanvisningarunderrubrik VADAR VAD?, förathittavardessadetaljerärplacer- adepädinmaskin. Maskinenslivslängdkan förkortasochriskenförolyckorkanökaomunderhållavmaskineninteutförspårättsättoch omserviceoch/ellerreparationer inteutförs fackmannamässigt. Omdubehöverytterligare upplysningarkontaktanärmasteserviceverkstad.

- Kedjebroms. Dinmotorsågärutrustad medenkedjebromssomhindrarkedjan frånattrörasig.

WARNING: Motorsågen är utrustad medenkedjebromssomärkonstrueradså attdenstannarkedjanomedelbartomdufår ettkast. Kedjebromsenminskarriskenför olyckor, men detärbaradu somkan förhindra dem. LITA INTE PÅ ATT KEDJEBROMSENSKASKYDDADIGI HÄNDELSEAVKAST.

• Gasreglagespärr. Gasreglagespärrenär konstruerad att förhindra ofrivillig aktiveringavgasreglaget.
• Kedjefångare. Kedjefångaren är konstrueradattfångauppenavhoppad ellerbrustenkedja.
• Avvibreringssystem. Din maskin är utrustadmedettavvibreringssystem, vilket är konstruerat att ge en så vibrationsfriochbehagliganvändning som möjligt.

SÄKERHETSINFORMATION: Personersomlideravcirculationsrubbningareller onormalasvullnaderochsomutsättersigför vibrationergenom långvarigt användande avbensindrivnahandredskapkanfåskador påblodkärlellerverifingrar, händeroch leder. Långvariganvändningikallväderlek harpåvisatskadorpåblodkärlenhosannars friskamänniskor. Omsymptomsomdomning, smärta, kraftlöshet, förändringarihudensfärgellerstrukturellerförloradkänseli fingrar, händerellerlederuppträderskadu omedelbartslutaanvändaredskapetochsökamedicinsk hjälp. Ettantivibrationssystem garanterarinteattdessaprobleminteuppstår. Densomanvändermotorredskapregelbundetmåstehållanoggrannkontrollpå sinfysiskahälsaochskicketpåredskapet.

- PÅ/STOPP-kontakt. PÅ/STOPP-kontaktenskallanvändasförattstängaav motorn.

KONTROLL, UNDERHÅLL OCH SERVICE AV MOTORSÅGENS SKYDDSANORDNINGAR

WARNING: Använd aldrig en maskin med defekt säkerhetsutrustning. Säkerhetsutrustningenskakontrollerasoch underhållas.Seanvisningarunderrubrik Kontroll,underhällochserviceavmotorsågens säkerhetsutrustning.Omdinmaskininteklarar alla kontrollerna ska serviceverkstad uppsökasförreparation.

• Kedjebroms. Rengör kedjebroms och kopplingstrumma frånspån, kåda och smuts.Nedsmutsningochslitagepåverkar bromsfunktionen.Förmer information, se avsnittetommaskinenshandhavande.
• Gasreglagespärr. Kontrollera att gasreglagetinte kan aktiveras förrän spärrentrycksin.
• Kedjefångare. Kontrollera att kedjefångarenär helochattdensitterfasti motorsågkroppen.
• Avvibreringssystem. Kontrollera regelbundetavvibreringselementenefter

materialsprickorochdeformationer. Kontrolleraattavvibreringselementenär fastförankrademellanmotorenhet respektivehandtagsenhet.

- PÅ/STOPP--kontakt.Startamotornoch kontrolleraattmotornstängsavnärstopp-kontaktenförstillstoppläget.

HÅLLSÅGENIGOTTSKICK

• Allmotorsågsserviceskautförasavengodkändserviceverkstad,utomdeåtgärder somduhittariunderhällsavsnittelidenhär handboken,Omtilterlakvrtkyganvändsförattabortellåsvasvänghjuletvid kopplingsservicekandetorsakaskadorpå svänghjuletsomdärmedkanspricka.
- Setillattkedjaninterörsignärgasreglaget släpps.Förjustering,se"Förgasarjustering".
- Modifieraintesågenpånågotsätt. Använd endastillbehörsomlevereratsmedsågen ellerspecifiktrekommenderatsav tillverkaren.
- Setillatthandtagenärtorra,renaochfria frånolje-ochbränslerester.
- Sealltidtillattbränsle-ocholjelock, skruvarochmutrarärvälåtdragna.
- Använd endast Partner-tillbehör och -reservdelarenligtrekommendation.

HANTERA BRÄNSLE MED VAR- SAMHET

•Rökintemedanduhanterarbränsleeller medandukörsågen.
- Elimineraalltsomkanorsakagnistoreller lågorinärhetenavdenplatsdärbränsle blandasellerfyllspå. Rökning, öppeneld ellerarbetesomkanorsakagnistorfårinte förekomma. Låtmotornkallnainnandu fyllerpåbränsle.
•Blandaochfyllpåbränsletutomhuspåbar mark.Förvarabränsletiettsvalt,torrtochväl ventileratutrymme,ochanvändengodkänd, märktbehållareföralltbränsle. Torkaupp alltbränslespillinnandustartarsågen.
- Förflyttadigminst3meterfråntankstället innandustartarmotorn.
•Slåavmotomochlåtsågenkallnapåbehö- rigtavständfrånlättantändligtmaterial.Ställ denintepåtorralöv,gräs,papperosv.Taför- siktigtavbränslelocketochfyllpåbränsle.
•Förvarasågenochbränsletiettutrymme därbränsleångorintekan kommai kontakt medgnistorelleröppeneldfrånvarmvattenberedare, elektriskamotorerelleromkopplare, värmepannorosv.

KAST

WARNING: Undvik en kast som kan resulteraallvarligskada. Enkastärensnabb och plötslig rörelse bakåt, uppåt eller framåt med guidestängen som uppstår då sågens kedjanäradenövretippen påguidestängen kommerinkontaktmedettföremålsåsomen stamellergren, ellemärträetkommerfömära ochklämmersågenskedjaiskåran. Kontakt med ett främmande föremål i träet kan också resulteraiförloradkontrollöverkedjesågen.

- En roterande kast kan även uppstå när denrörligakedjankommerikontaktmed ett föremål vid den övre tippen av guidestången.Dennakontaktkanorsaka

kedjanattgrävasiginiföremålet, vilket stopparkedjanienkortstund. Resultatet är en blixtsnabb kast vilken stöter guidestången uppåt och bakåt mot operatören.

• En nypningskast kan uppstå när träet närmar sig och klämmer den rörliga sågkedjaniskåranlängsmedtoppenav guidestängen och sågkedjan plötsligt stannar. Dettaplötsligastopp av sågkedjanresulterarienomkastningav kedjekraften som används för att såga träet och får sågen att röra sig i den motsatta riktningenav kedjeroteringen. Sågenförsraktbakåtmotoperatören.
• En indragning kan uppstå när den röliga kedjanfårkontaktmedettföremåliträeti skåranlängsmedbottenpåguidestången ochsågkedjanplötsligtstannar. Denna plötsliga hävningdrar sågenframåt och ivåg frånoperatören ochkan lättfå operatören att förlora kontrollen över sågen.

Undviknypningskast:

• Varextrauppmärksampåsituationereller hindersomkangöraattkedjannypsfast ellerpåannatsättstannar.
  •Sågaintemeränenstockitaget.
  • Vridintesågennärsvärdetdrasuturett skär.

Undvikindragning:

• Haalltidfullgasochsågkroppenmotträdetnärdubörjarsåga.
• Användkilaravplastellerträ. Använd aldrigmetallföratthållaettskäröppet.

Kastbana

Undvikhinde tsplatsen

Röjarbetsplatse

MINSKARISKENFÖRKAST

• Var medveten om att kast kan inträffa. Medengrundläggandeförståelseförkast kanduminskadetöverraskningsmoment sombidrartillolyckor.
• Låtaldrigkedjankommaikontaktmed något föremål vid svärdspetsen när kedjan är irörelse.
• Håll arbetsområdet fritt från hinder, t ex andraträd,grenar,stenar,staket,stubbar osv. Ta bort eller undvik alla hinder motorsagenskullekunnavidröranärdu sågarenvissstockellergren.

• Setillattmotorsagenärvassochlagom sträckt. Enslakellerslökedjakanökarisken för kast. Följ tillverkarens instruktioner förfilningochunderhållavkedjan.Kontrollerasträckningenregelbundetmedmotornavslagen,aldrigmedmotornigång.Setillatt svårdsmuttrarna är ordentligt åtdragna när duharsträcktkedjan.

• Sågaalltidmedfullgasfränförstabörjan. Omkedjangårlångsammareärdetstörre riskförkast.
  •Sågaenstockitaget.
  • Varextraförsiktignärduförinsvärdetiett tidigareskär.

• Försökaldrigstartaettskärmedsvärdets ytterstaspets.
• Seuppförstockarellerandrakraftersom kanstängaettskärochnypafastellerfalla motkedjan.
• Använddekastmotverkandesvärdoch kedjorsomrekommenderasfördinsåg.

BEHÅLLKONTROLLEN
Standtotheleftof thesaw
Neverreverse handpositions

•Hållstadigtisågenmedbådahänderna medanmotorngår, ochsläppintetaget. Ettstadigtgrepphjälperdigminskariken förkastochbehållakontrollenöversågen. Vänstrahandensfingrarskavaraböjda runtdetfrämrehandtagetochdenvänstra tummenskavaraunderdetsamma. Håll denhögrahandenheltruntdetbakre handtagetoavsettomduärvänsterhänt ellerhögerhänt. Hållvänstraarmenrak medarmbågenlåst.
- Placeradinvänstrahandpådetfrämre handtagetsåattdenärilinjemeddinhögrahandpådetbakrehandtaget.Växlaaldrigvänstraochhögrahandensplacering förnågontypavskär.
- Ståmedviktenjämntfördeladpåbådabenen.
- Stålitetillvänsteromsågenförattundvika attkroppenkommeridirektlinjemed motorsagen.
- Sträckdiginte.Dukanblidrageneller knuffadurbalansochförlorakontrollen översågen.
- Sågaaldrigöveraxelhöjd. Detärsvärtatt kontrollerasågenöveraxelhöjd.

SÄKERHETMOTKAST

WARNING: Nedanstående utrustningfinnspådinsågförattminskariskenför kast, mendessakanaldrighelteliminera dennafarligahändelse. Sommotorsågsanvändarefårdualdrigheltförlitadigpåsäkerhetsutrustningen. Dumåsteföljaallasäkerhetsföreskrifter, instruktioner och underhållsanvisningaridenhärhandboken förattförsökaundvikakastochandrakrafter somkanorsakaallvarligskada.

- Svärdsommotverkarkast.Svärdet är konstrueratmedlitenradievidspetsen, vilketminskarstorlekenpådetfarligaområdetlängstutpåsvärdet(kastsektorn).

Kastsektor Svärdmed litenradie Kastsektor Svärdmed storradie

- Kedjasommotverkarkast. Kedjanärkonstrueradmed enkonturerad underställningsklackochenstyrlänksomavleder kastkraftenochläterträetgradvisförastill skärtanden.

Kedjasommotverkar kast Und

Förlängstyrlänk Avlederkastkraften ochläterträgtgradvis förastillskärtanden

• Handskyddsomkonstrueratsförattminskariskenförattdinvänstrahandkommeri kontaktmedkedjanomhandenhalkarav detfrämrehandtaget.
• Placeringenavdefrämreochbakrehandtagen, medavständmellanhandtagenoch ilinjemedvarandra. Avständetmellan handtagenochdenrätalinjenmellanhändernasplaceringsomdennakonstruktion medgersamverkarförattgebalansoch motständskraftförattkontrolleradenvridrörelsesågengörbakåtmotanvändaren omkastinträffar.

⚠️ VARNING: LITAEJENBARTPÅDE ANORDNINGARINBYGGDAIDINSÅG. DU BORANVÄNDA SÄGENKORREKT OCHMEDFÖRSIKTIGHETFÖRATT UNDVIKA KASTER. Guide-stänger för reducerademotreaktionerochsågkedjorför mindremotreaktionerreducerar chansen och omfattningen av en kast rekommenderas. Dinsågharensågkedja för mindre kaster och stång som originalutrustning. Reparationer påen kedjebromsbörgörasavenauktoriserad återförsäljare. Tadinmaskintillställetdärdu köptedenomduköptedenfrånen auktoriseradåterförsäljare,ellertillnärmsta huvudsakligaauktoriseradåterförsäljare.

• Omsvärdspetsenkommerikontaktmed andraföremålkanresultatetivissafallbli enblixtsnabbbakåtrörelsesomkastar svärdetbakåt--uppåtmotanvändaren.
• Omkedjannypsmotsvärdetkansvärdet snabbtskjutasbakåtmotanvändaren.

- Bådadessahändelserkangöraattdutapparkontrollenöversågenmedallvarliga skadorsomföljd.Litaaldrigheltpådensäkerhetsutrustningsomfinnsinbyggdidin motorsåg.

MONTERING

Skyddshandskar(ingårej)skaanvändasvid montering.

MONTERINGAVSTABILISERING- STAGGAR (Omdeinteredanämonterade) Stabiliseringstaggarnakananvändassom vridningscentrumnärdugörettskär.

1. Lyftspakenochskruvadenmedsolsför attkunnalossasvärdhjuletochtaavdet. Taavkopplingskåpan.

2.Fäst stabiliseringstaggarna med två skruvarenligtbilden.

MONTERASVÄRDETOCHKEDJAN

WARNING: Kontrollera alla monteringsstegomsågenlevereradesfärdigmonterad.Användalltidskyddshandskarnärdu arbetarmedkedjan.Kedjanärvassochdu kanskäradigävennärdeninterörsig!
1.Flytta ON/STOP--kontakten till läget STOP.

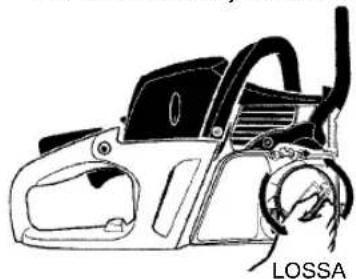

2.Lyftspakenochskruvadenmedsolsför attkunnalossasvärdhjuletochtaavdet.

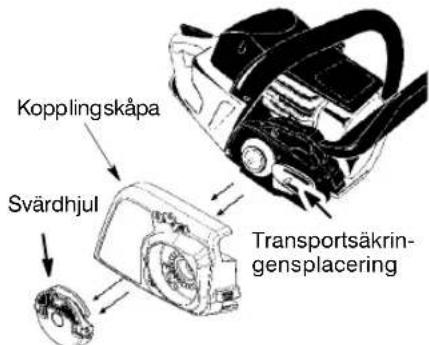

1. Taavkopplingskåpan. Taborttransport-brickaniplast(omdetfinnsnågon).

Kopplingskåpa Svärdhjul Transportsäkrin- gensplacering

1. Försvärdetpåsvärdbultarnatillsdetstopparmotdrevet.

Svärdbultar Sågsvärd

1. Ta försiktigt fram den nya kedjan ur förpackningen.Hållkedjanidrivlänkarna såsomfigurenvisar.

Cutter Drivlänk Svård- spetsen RÄTTKEDJERIKTNING Kuggar Djuphet Drivlänk

1. Placerakedjanöverochbakomkopplingsfästetochapteradrivlänkarnapå drevet.

2. Apterakedjansåattdrevetskuggargriper inmellandrivlänkarnaisvärdspetsen.

3. Apterakedjanlängssvärdspåret.

4. Drasvärdetframåtsåattkedjanligger antättlängssvärdspåret. Kontrolleraatt alladrivlänkarbefinnersigisvärdspåret.
5. Monterakopplingskåpan. Kontrolleraatt ställtappenäriställtappenshålisvärdet.

FÖRSIKTIGHET: Närkopplingskåpan monterasärdetmycketviktigtatt ställtappenärinriktadmotställtappenshåli svärdet. Omkopplingskåpanintemonteras påkorreksättkandetblipermanenta skadorpåkedjesågen.

1. Monterasvärdhjuletochdraendaståt medfingrarna. Draåtintehårdareför tillfället. Gör sedan en KEDJESPÄNNING.

KEDJESPÄNNING (Gäller även sågardärkedjanredanärmonterad)

WARNING: Använd skyddshandskar närduhanterarkedjan.Kedjanärvassoch kanskäradigävennärdeninteroterar.

OBS: Närdujusterarkedjespänningenbör du setillattsvärdhjuletendastäråtdragna förhand. Omduförsökerspännakedjannär svärdhjuletärförhårtåtdragnakanskador uppstå.

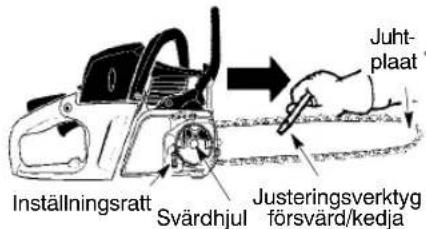

Kontrolleraspänningen: Använd skruvmejseln i det kombinerade verktyget skruvmejsel/skiftnyckel för att flyttakedjanruntsvärdet. Omkedjaninte roterarärdenförspänd. Omdenärförlös hängerdennedundersvärdet.

Jut- plaat Installingsratt Svärdhjul Justeringsverktyg försvärd/kedja

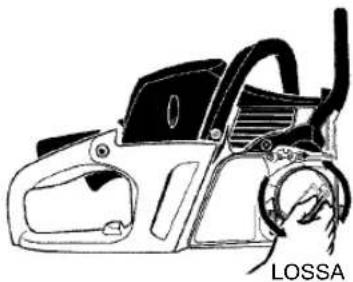

Justeraspänningen:

Kedjespänningenärmycketviktig. Kedjan sträcksvidanvändning. Dettagällersärskilt deförstagångernasomduanvändersågen. Kontrolleraalltidkedjespänningennärdu använderellerfyllerpåbränsleisågen. 1. Lyftuppspakenpåsvärdhjuletochvrid 1varvmotsolsförattlossasvärdkrampan.

1. Vridinställningsratten (nedåt) föratt spännakedjansåattdenfårordentlig kontaktmedsvärdspåretsbotten. Lyft upp svärdspetsen närdujusterar spänningen.

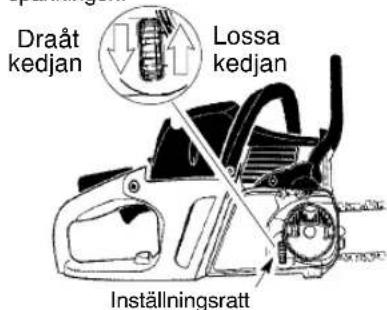

Draåt kedjan Lossa kedjan Inställningsratt

1. Drakedjanruntsvärdetmedenskruv- mejselochkontrolleraattallalänkarbe- finnersigisvärdspåret.

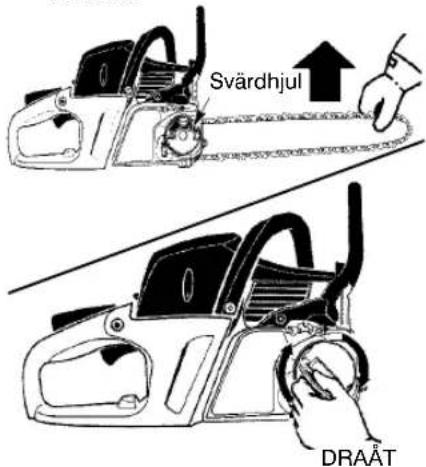

2. Medandulyfteruppsvärdspetsen, dra åtsvärdhjulet(medurs). Draendaståt förhand!

Svärdhjul DRAÄT

5.Trycknerspakenpåsvärdhjuletföratt ställatillbakaspakenistängt/låstläge.

⚠️ WARNING: Om spaken på svärdhjuletintetrycksnertillstängt/låstläge kanallvarligapersonskadorellerskadorpå kedjesågenbliföliden.

1. Användenskruvmejselförattdrakedjanruntsvärdet.

2. Omkedjaninteroterarsitterdenåtför hårt. Lossasvärdhjulet1varv(motsols). Lossasedankedjangenomattskruva inställningsratten1/4varv(uppåt). Dra åtsvärdhjuletigen.

3. Omkedjansitterförlöstslackardenpå svärdetsundersida. AnvändINTE sågenomkedjansitterlöst.

WARNING: Omsågenanvändsmed

förslakkedja,kankedjanhoppaavfrån svärdguidenvilketkanresulteraiallvarlig skada.

ANVÄNDNING

INNANDUSTARTARMOTORN

WARNING: Läsigenombränsle--

informationenisäkerhets--föreskrifterainnan dusätterigång.Försökinteattfyllapåbränsle om du inte förstår säkerhetsföreskrifterna. Kontaktaenauktoriseradverkstad.

SMÖRJNINGAVSVÄRDOCHKEDJA

Svärdet och kedjan kräver kontinuerlig smörjning. Smörjningenskerviaett automatisktsystem, förutsattattoljetanken hållsfylld. Vidoljebristförstörssvärdetoch kedjan snabbt. För lite olja resulterar i överhettning, medrökfrånkedjanoch/eller missfärgningavsvärdetsomsynbarabevis pådetta. Försmörjningavsvärdochkedjafårendast oljaavseddförsmörjningavsvärdochkedja användas.

FYLLAPÅBRÄNSLE

WARNING: Ta bort bränslelocket npåfyllningavbränsle.

Motornärcertifieradförattdrivasmedblyfri bensin.Bensinenmåsteblandasmedoljaav godkvalitetförluftkylda2--taktsmotorer blandad i proportionen 40:1 (2.5%). Proportionen40:1fårdugenomattblanda5 literblyfribensinmed0,125literolja.ANVAND E.Jbåt--ellerbilmotorolja.Sådanaoljorledertill skadapågrästrimmernsmotor.Vidblandning avbränsleskadeinstruktionersomfinns trycktapåoljetankenföljas.När bensinen tillsätts olja, ska tanken skakas om så att bränslet blandas grundligt. Innan bränsle tillsättstrimmernskadesäkerhetsreglersom gällerförbränsletläsasigenomochföljas.

VIKTIGT!

Erfarenhetenvisar attbränslenmed alkoholblandningar(medtillsatseravetanol eller metanol) kan dra till sig fukt som leder till separering och syrabildningunderförvaring. Syrankanskadamotornsbrånslesystem underförvaring. Förattundvikaproblem medmotornbördutömmabränslesystemet innan förvaring på 30 dagar eller längre. Töm bränsletanken,startamotornochlätdengå tills bränsledningarna och förgasaren är tömda.Användalltidnyttbränsleföljande säsong.Användaldrigprodukterförmotor- eller förgasarrengöring i bränsletanken, vilketkanorsakapermanentskada.

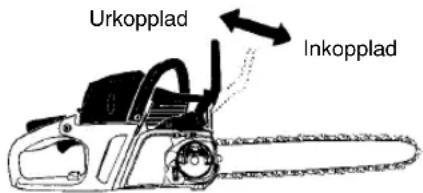

KEDJEBROMS

Ombromsen redanär aktiveradkopplasden uromdudrardetfrämrehandskyddetbakåt så långt som möjligt mot det främre handtaget.Närdusågarmåstekedjebrom-senvaraurkopplad.

WARNING:Kedjanskainterörasig

närmotornkörspåtomgång. Omkedjanrör sigvidtomgångkanduläsastycketFÖR-GASARJUSTERINGidenhärhandboken. Undvikattröraljuddämparen. En hetljuddämparekanorsakaallvarligabrännskador. Stannamotorngenomatttryckakontakten tilllägetSTOPPellerAV.

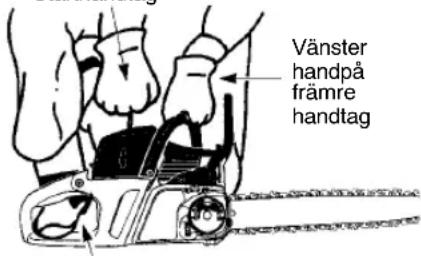

Startamotorngenomatthålla fastsågen ordentligtpåmarken, sombildennedanvisar. Setillatkedjankan rörasigfrittochinte kommerikontaktmednågraföremål. Användbara40--45cmsnöreperdrag. Hållfastsågenordentligtnärdudrari startsnöret.

Starthandtag

Vänster handpå främre handtag

Närdu draristartsnöret, utnyttjaintesnöret i sin hela längd, för detta kan leda till att snöret brister. Låtintesnöredra signmed full fjäderkraft. Håll i handtaget och låt snöret spolasiginlångsamt.

Närdustartarmotornvidkalltväder, dra spakentillägetFULLCHOKE.Låtmotorn värmasigupp innandutryckerpå gasreglaget.

OBS: Skär inte i material medan spaken stårilägetFULLCHOKE.

STARTA EN KALL MOTOR (eller startefterpåfyllningavbränsle)

OBS: Ideföljandestegen, närspakenför choke/snabb tomgång är helt utdragen, ställersiggasreglagetautomatisktilldet rättastartläget.

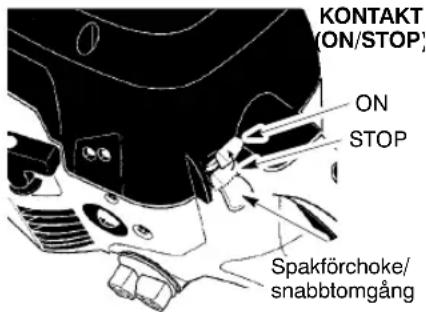

KONTAKT (ON/STOP) ON STOP Spakförchoke/ snabbtomgång

1.FlyttaON/STOP--kontaktentillägetON (PÅ).

1. Tryckpåprimer--knappenlångsamt6 gånger.

2. Draspakenförchoke/snabbtomgång heltut(tillägetFULLCHOKE).

3. Draistartsnöret5gångerskarptmed högerhand.Gådärefterövertillnästa steg.

OBS: Omdetverkarsomommotornförsöker startaföredetfemtedraget,draintevidare, utangåomedelbartövertillnästasteg.

5.Flyttaspakenförchoke/snabbtomgång tillhalvaläget(HALFCHOKE).

SPAK FOR C H O K E /ABBTOMG ANG

OFF HALF FULL

1. Draskarptistartsnöretmedhögerhand tillsmotornstartar.

2. Låtmotorngåca30sekunder. Tryck därefterpågasreglagetochfrigörden förattlåtamotorngåövertilltomgång.

STARTAVVARMMOTOR

1.FlyttaON/STOP--kontaktentillägetON (PÅ).
2. Dråspakenförchoke/snabbtomgång heltut(tillägetFULLCHOKE). Flytta spaken för choke/snabb tomgång till halvaläget(HALFCHOKE).
3. Tryckpåprimer--knappenlångsamt6 gånger.
4. Draskarptistartsnöretmedhögerhand, tillsmotornstartar.
5. Tryckpågasreglagetochfrigördenför attlätamotorngäövertilltomgång.

STARTAVSURMOTOR

Motornkanhafåttförmycketbränsleomden inteharstartatefter10försök. Motorersomharfåttförmycketbränslekan åtgärdasgenomattföljastartrutinenovanför en varmmotor.Flyttaspaken förchoke/ snabbtomgånghelting(chokefrånkopplad, OFF CHÖKÉ). Se till att ON/STOP- kontaktenärilägetON(PÅ).

Det kan krävas att du drar i startsnöret många gånger innan motorn startar beroendepåhurmycketbränslesågenhar fått. Ommotornintestartarkanduläsai FELSÖKNINGSTABELLEN.

KEDJEBROMS

⚠️ VARNING: Ombromsbandetär påsatt för tunt kan det brytas även om kedjebromsen utlöses. Med ett trasigt bromsband kommer ej kedjebromsen att stoppakedjan.Kedjebromsenbörbytasutav enauktoriseradäterförsäljareomnågondelär slitenellermindreän0,5mmtjock.

Reparationer på kedjebromsen bör endast görasavenauktoriseradåterförsäljare. Tadin maskintillställetduköptedenfrånomdetvar enauktoriseradåterförsäljare, ellertilnärmsta huvudsakligaauktoriseradåterförsäljare.

• Den här sågen är utrustad med en kedjebroms.Bromsenharutformatsföratt stoppakedjanvidkast.
• Den tröghetsaktiverade kedjebromsen aktiveras om det främre handskyddet trycksframåt,antingenmanuellt(förhand) ellerautomatiskt(genomplötsligrörelse).
• Ombromsenredanäraktiveradkopplas denuromdudrardetfrämrehandskyddet bakåtsålängtsommöjligtmotdetfrämre handtaget.
• När du sågar måste kedjebromsen vara urkopplad.

Urkopplad Inkopplad

⚠️ VARNING: Kedjebromsenmåste kontrollerasfleragångeromdagen.Motorn måstevarapåunderdennaprocedur.Detta ärdetendatillfälledåsågenbörplaceraspå markenmedmotornigång. Placerasågenpåstabiltunderlag.Tatagi detbakrehandtagetmeddinhögrahandoch i detfrämremed dinvänstrahand.Drapåfull gas.Aktiverakedjebromsengenomattvrida vänsterhandledmothandskyddetutanatt släppagreppometodet främrehandtaget.Kedjanbörstannadirekt.

Kontrollavtröghetsaktiverad funktion

WARNING: Närföljandeprocedurer genomförsmåstemotornvaraavstängd. Tatagidetbakrehandtagetmeddinhögra handochidetfrämremeddinvänstrahand. Hällmotorsågenungefär35cmovanfören stubbeellernågotannatfastföremål.Släpp greppetomdetfrämrehandtagetochlåt sågen,avegenvikt,roterakringdetbakre handtaget.Närsvärdspetsenträffar stubben börbromsenaktiveras.

SÅGARBETEMETODS

VIKTIGT

• Kontrollerakedjespänningeninnandu användersågenförförstagångensamtefter 1minutsanvändning.SeKEDJESPAN--NING I avsnittet UNDERHÄLL.
• Sågaendastiträ. Sågainteimetall, plast, byggstenar, byggnadsmaterialavannat änträosv.
• Stoppasågenomkedjanträffarnågot okäntföremål.Inspekterasågenochrepareradelarvidbehov.
  •Hållkedjanrenfrånsandochsmuts. Aven småmängdersmutsgörsnabbtkedjanslö ochökarriskenförkast.
• Ovapåattsåganågrasmåstockarmed följandeteknikerförattfåinkänslanavatt användasågeninnandupåbörjarettstörresågarbete.
• Tryckpågasreglagetochlåtmotornkommauppifullhastighetinnandusågar.
  •Börjasågamedsågramenmotstocken.
• Hållmotörnpåfullhastighethelatidenmedandusågar.
• Låtkedjangörajobbetåtdig. Utövaendast ettlätttrycknedåt.
• Släppgasreglagetsåfortsågningenäravslutadochlåtmotorngåpåtomgång. Om dulåtersågengåpåfullgasutanbelastningkanonödigtslitageuppstå.
• Förattundvikaatttappakontrollenefter avslutadsågningbörduinteutövanågot tryckpåsågenislutskedetavsågningen.
• Stannamotorninnandusätternedsågen.

TRÄDFÄLLNINGSTEKNIKER

WARNING: Såga inte nära byggnachelledningaromduintevätvilket rädetfaller, påkvällen/natteneftersomtesersåbra,ellerviddåligtväder, tex snöochstarkavindar,eftersomdetdå årtattförutsägafallriktningen.

Förberedsågningsarbetetnoggrantiförväg. Dubehöverentomytaruntomträdet, såatt du kan placera fötterna säkert. Kontrollera eventuellabrutnaellerdödagrenarsomkan fallapådigochorsakaallvarligaskador. Naturligaförhållandensomkanfåettträdatt fallaienvissriktningomfattar:

•Vindensriktningochhastighet.

- Trädets lutning. Trädets lutning kan vara svårattavgörapgaojämnellersluftande terräng. Användettlodellervattenpassför attavgöraivilkenriktningträdetlutar.

•Viktochgrenarpåensida.

•Omgivandeträdochhinder.

Letaefterförmultningochröta. Om stammenärruttenkandenbrytasavochfallamot användaren.

Setillattdetfinnstillräckligtmedutrymmeför trädet att falla. Håll ett avständ på 2-1/2trädlängd från närmaste person eller andra föremål.Motorljudetkandränkaettvarningsrop.

Ta bort smuts, stenar, lös bark, spikar, fästklammer och järntråd från trädet där det ska sågas.

Planeraensäkerreträttväg Reträtt 45° Reträtt Fallriktning

FÄLLASTÖRATRÄD

(15cmidiameterellerstörre) Fällhuggmetodenanvändsförattfällastora träd. En kil sågas ut på den sida av trädet somduvillatträdetskafallamot.Närenfäll-sågninggörspåmotsattsidaavträdetkom-merträdetattfallamotkilurholkningen.

SÄGA.KILURHOLKNINGOCHFÄLLATRÄDET

• Sågakilurholkningengenomattförstsåga denövredelenavkilene. Sågaigenom avträdets diameter. Avslutasedankilurholkningengenomattsågadennedredelenavkilene. Sebilden. Närkilenärutsågad tardubortdenfrånträdet.

Sistasågningenhär.5cmövanför kilensmitt.

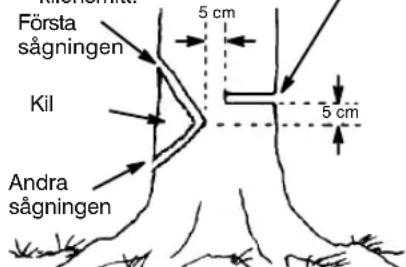

Första sågningen Kil Andra sågningen 5 cm 5 cm

•Närduhartagitbortkilengördudenfällandesågningenpåmotsattsidaavkilurholkningen.Detgördugenomattsågaungefär femcentimeterovanförmittenpåkilurholkningen. På så sätt lämnas tillräckligt mycketosågatträkvarförattdetskabilda ettgångjärn.Gångjärnetförhindrararattträdetfallerifelriktning.

Gångjärnethållerkvarträdetpåstubben ochgörattfalletkontrolleras

Öppning avdenfällande sågningen

Stängning avkilur- holkninger

OBS: Innan den fällande sågningen är avslutad använder du vid behov kilar för att öppnauppskåranochstyrafallriktningen. Användträ-ellerplastkilar, menaldrigståleller järn, förattundvikakastochskadorpåkedjan.

- Var uppmärksampåteckenpåattträdet håller på att falla: knakande ljud, skåran vidgasellerattdeövregrenarnarörsig.

• Närträdetbörjarfallastannardusågen, ställerneddenochskyndardigbortlängs meddenplaneradereträttvägen.
• Nedettträdsomendastdelvisharfallit. Undvikskadorgenomattinteanvändamotorsågenförattsåga. Varmycketförsiktig medträdsomdelvisharfallitnedochsom kanhadåligtstöd. Närettträdintefallemed heltställerdusågenåtsidanochdramed trädetmedvinsch, taljaellertraktor.

SÅGAETTTRÄDSOMHARFALLIT (KAPNING)

Kapninginnebärattmansågarettträdsom harfallittillönskadstocklängd.

WARNING

:Ståintepådenstocksom

sågas.Någondelkanbörjarullaochgöraatt dutapparfotfästetochkontrollen.Stäinte nedanfördenstocksomsågas.

VIKTIGT

•Sågaendastenstockitaget.
- Varmycketförsiktignärdusågarsplitterved. Vassaträbitarkanslungasmotanvändaren.
- Användensågbockförattsågasmå stockar. Låtaldrigenannanpersonhållai stockenmedandusågarochhållaldrig faststockenmedbenetellerfoten.
- Sågaintepäenplatsdärstockar, kvistaroch rötterärintrassladeivarandra. Drastockarnatilletttomtområdeinnandusågardem. Börjamedstockarsomliggerfritt.

SÅGNINGSTYPERFÖRKAPNING

7

VA

A

F

N

1

F

J

C

i:

On

7

6

a

q

e

nt

0

to

t

7

al

i

er

n

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

u

S

at

.f

or

r

10

k

-

(No text)

-

stockskaduinteförsökatvingautden.Du kantappakontrollenöversågenvilketkan ledatillpersonskadoroch/ellerskadorpåsågen.Stannasågenochkörinenplastkileller enträkiliskårantillssägenenkeltkantas bort.Startaomsågenochförindenförsiktigt iskåranigen.Försökintestartaomsågen medandensitterfastienstock.

Slå AV sågen och använd en plastkil eller enträkilföratttvingauppskåran.

Översågningbörjarpåstockensovansida medsågenmotstocken.Närdusågaruppifrånskadubarautövaettlätttrycknedåt.

Översågning

Undersågning

Undersågninginnebärattsågapåundersidanavstockenmedovansidanavsågen motstocken.Närdusågaruppåtskaduutövaettlätttryckuppåt.Hällstadigtisågenoch upprätthållkontrollen.Sågenkommeratt tryckastillbakamotdig.

WARNING

:Vä

n

da

alo

dri

qs

58°

g

er

nu

p

。

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

WARNING

:Vä

n

alo

dri

qs

29.

g

er

nu

p

。

-

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

WARNING

:Vä

n

ensida

rtryck

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

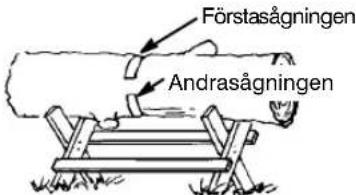

Förstasågningen Andrasågningen

KVISTNINGOCHKVISTRENSNING

WARNING: Varvaksamföroch skyddadigmotbakslag. Setillattkedjai rörelseintekommerikontaktmednågra grenarelleroobjektisvärdetsnosunder kvistningellerbeskärning. Sådankontakt kanresulteraiallvarligskada.

WARNING: Klättraaldriguppiettträd förattkvista. Stäintepåstegar, ställningar, stockarellerpånågotannatsättsomgöratt dukantappabalansenellerkontrollenöver sågen.

VIKTIGT

• Seuppförfjädrandepinnar. Varmycket försiktignärdusågarsmåkvistar. Tunna kvistarkanfastnalmotorsagenochpiska motdigellerfådigatttappabalansen.
• Varuppmärksampåäterfjädring. Seupp medböjdagrenarochgrenarsomärunder tryck. Undvikattträffasavgrenenellersågennärspänningeniträfibrennasläpper.
  •Röjoftaundangrenarsåattduintesnubb- larpådem.

KVISTNING

- Kvistaalltidettträdefterattdetärfällt.Det ärendastdåsomkvistningenkanutföras säkertochkorrekt.

• Lämnadestörrekvistarnaunderdetfällda trädetsomstödmedanduarbetar.
• Startavidbasenavdetfälldaträdetocharbetadiguppåtmedattsågakvistaroch grenar. Tabortsmåkvistarmedensågning.
• Hatrådetmellandigochkedjanisåstorutsträckningsommöjligt.
• Tabortstörregrenarmeddesågtekniker sombeskrivsiavsnittetKAPNINGUTAN STOD.
• Användalltidöversågningförattsågasmå ochfrithängandegrenar. Undersågning kanledatillattkvistarnafallerochnyper fastsågen.

KVISTRENSNING

WARNING: Begränsakvistrensningentillkvistarsomhögsträckerupptillaxlarna. Sågainteomgrenarnasitterhögreändinaaxlar. Låtenyrkesmangöradetjobbet.

•Görförstasågningen 1/3genomkvistens nederdel.

•Görsedanenandrasågninghelavägen genomkvisten.Görsedanentredjeöversågningochlämnaenkragepåtretillfem centimeterfrånträdstammen.

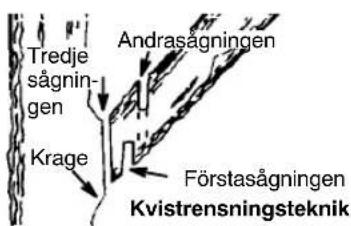

Tredje sågnin-gen Krage Andrasågningen Förstasågningen Kvistrensningsteknik

SERVICEOCHINSTÄLLNINGAR

WARNING: Kopplaloss tändstiftet innan du genomför underhåll – utom vid justeringavförgasaren.

Virekommenderarattallserviceochallainställningarsomintefinnsmedidenhärhandbokenutförsavenauktoriseradserviceverkstad.

UNDERHÅLLSSCHEMA

Kontrollera:
Brånsleblandningsnivå	Före varje användning
Svärdsmörjning	Före varje användning
Kedjespänning	Före varje användning
Kedjans skärpa	Före varje användning
Skadade delar	Före varje användning
Lösa lock	Före varje användning
Lösa skruv och muttrar	Före varje användning
Lösa delar	Före varje användning
Inspekteraochrengör:
Svård	Before each use
Hela sågen	Efter varje användning
Luftfilter	Var 5:e timme*
Kedjebroms	Var5:etimme*
Gnistskärm
Och ljuddämpare	Var 25:e timme*
Byte av tändstift	Årligen
Byte av brånslefilter	Årligen
*Driftstimmar

LUFTFILTER

WARNING: Rengörintefiltretibensin ellerandralättantändligalösningarsomriskerarattbörjabrinnaellerledertillutsläppav skadligagaser.

Rengöraluftfiltret:

Ettsmutsigtluftfilterförsämarmotornsprestandaochökarbränsleförbrukningenoch deskadligautsläppen.Rengöralltidefter femtimmarsdrift.

1. Rengörcylinderkapaochområdetruntom såattsmutsochsågspånintekommerini förgasarennärcylinderkapatasbort.
2. Tabortdelarnaåsombildenvisar.
3. Tvättafiltretitvålochvatten.Låtfiltret torka.
4. Droppaettpardropparoljapåfiltretoch kramaurdetförattafördelaoljan.
5. Bytutdelar.

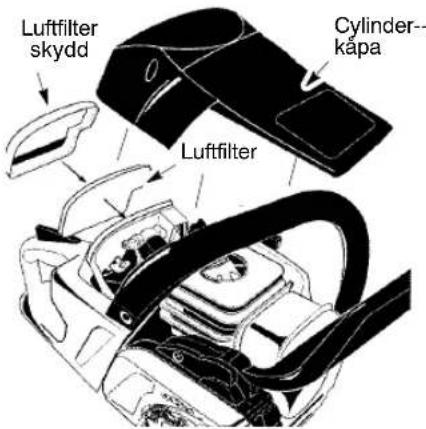

Luftfilter skydd Cylinder-käpa Luftfilter

UNDERHÅLLAVSVÄRD

Omdinsågskäråtenahället, måstetvingas genomskåretelleromdenkörtsmedfelaktig mängdsvärdsmörjning, kandetvara nödvändigtattutföraunderhållpåsvärdet. Ettutslitetsvärdkommerattskadadinkedja ochgörasågningenbesvärlig.

Kontrolleraeftervarjeanvändningatt ON/STOP--knappenäriSTOP--läget.Tabort alltsågspånfrånsvärdetochkugghjulshålet. Attunderhållasvärdet:

•FörON/STOP--knappentillSTOP--läget.
- Lossaochtabortkedjebromsmuttrarna ochkedjebromsen. Tabortsvärdetoch kedjanfrånsågen.
•Görrentoljehålenochsvärdspåretefter varfemtedriftstimme.

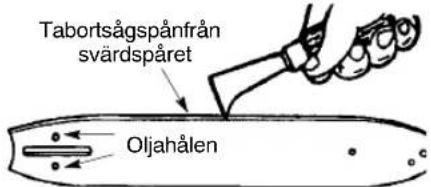

Tabortsågspånfrån svärdspåret Oljahålen

• Gradbildningisvärdspårenärennormal spårförslitningsprocess. Tabortdessa gradermedenflatfil.
• Omspåretsovansidaärojämn, använder manenflatfilförattäterställaderätvinkladekanternaochsidorna.

Filaspårets kanteroch sidorirätvinkel ← litetspår → Korrektspår

Byt ut svärdet när spåret är utslitet, när svärdetärböjtellerspräcktalternativtdå kraftigvärmeellerkraftigagraderuppståri spåret. Om ett utbyte är nödvändigt, får endast ett svärd användas som är specificeratfördinsågireservdelslistan.

TÄNDSTIFT

Tändstiftetskallbytasutärligenförattmotorn skall starta lättare och gå bättre. Tändinställningenärlåstochkanintejusteras.

1. Lossadetreskruvarnapåcylinderkåpan.
2. Tabortcylinderkåpan.
3. Draborttändhattenfråntändstiftet.
4. Demonteratändstiftetfråncylindernoch kastadetpålämpligtsätt.
5. Ersättdetmedettnyttändstiftavtypen ChampionRCJ--7Yochdraåtdetordentligt med en 19 mm hylsnyckel. Tändstiftetsgnistgapskallvara0,5mm.
6. Sättillbakatändhattenpåtändstiftet.
7. Monteratillbakacylinderkäpanochde treskruvarna.Draåtdessaordentligt.

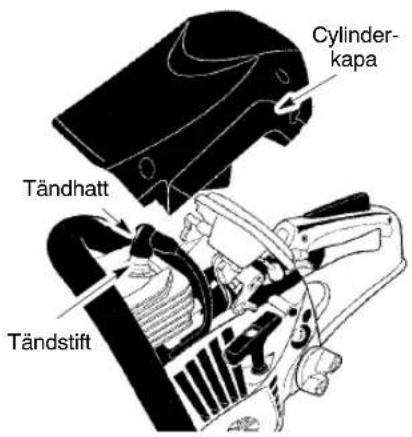

Cylinder- kapa Tändhatt Tändstift

KEDJESKÄRPNING

Kedjeslipningärenkompliceraduppgiftsom kräverspecialverktyg. Virekommenderaratt du låter en professionell kedjeslipare slipa kedjan.

WARNING: Setillattandrapersoner inte finns i närheten vid justering av tomgången. Kedjan kommer att röra sig underdenstörstadelenavproceduren. Bär dinskyddsutrustningochiakttagalla säkerhetsföreskrifter. Efterutfördjustering, färintekedjanrörasigpåtomgång.

Förgasaren har omsorgsfullt ställts in på fabriken. Justering av tomgången kan vara nödvändigomnågotavföljandeförhållanden uppstår:

• Motorn går inte på tomgång när man släppergasreglaget. SeTOMGÅNG--T.
  •Kedjanrörsigpåtomgång. Se TOMGÅNG--T.

Tomgång-T

Låtmotomgåpåtomgång. Omkedjanrösig, ärtomgångenförhög. Ommotornstannar, är tomgångenförlåg. Justeratomgångentillsdet attmotomgårutanattkedjanrösig (förhög tomgång) eller att motom stannar (för låg tomgång). Tomgångsskruven finns ovanför flödarenochärmärktmedT.

• Vridtomgångsskruven(T)medursföratt höjatomgångenommotornstannar.
- Vrid tomgångsskruven (T) moturs för att sänka tomgången om kedjan rör sig på tomgång.

FÖRVARING

WARNING: Stannamotornochlåtden

svalnaav. Säkrasågeninnandustopparundandenellertransporterardenienbil. Förvara sågenochbränsliettutrymmedärbränsleångorintekankommaikontaktmedgnistorelleröppeneldfrånvarmvattenberedare, elektriskamotorerelleromkopplare, värmepannor o.s.v. Förvarasågenmedallasäkerhetsfunktionerpåplats. Placerasågensåatteventuella skarpadelarinteavmisstagkanskadanågon förbipasserande. Förvarasågenutomräckhåll förbarn.

• Tömsågenpåalltbränsleinnandustoppar undanden.Startamotornochlåtdenköra tillsdenstannar.
  • Rengörsågeninnandustopparundanden. Varsärskiltnogamedområdetkringluftintaget, såattdetärfrittfrånskräp. Användett miltrengöringsmedelochensvampföratt rengöraplastytorna.

• Förvaraintesågenellerbränsletiettslutet utrymmedärbränsleångorkankommai kontaktmedgnistorelleröppeneldfrån varmvattenberedare, elektriskamotorereller omkopplare, värmepannoro.s.v.

- Förvarasågenietttortrutrymmeutomräckhällförbarn.

WARNING: Detärviktigtattförhindra

attgummiavlagringarfastnariväsentligadelar avbränslesystemetvidförvaring,t.ex.Iförga-saren,bränslefiltret,bränsleslangeneller bränsletanken.Bränslenutblandademedalko-hol(t.ex.etanolochmetanol)kandratillsig fuktvilketledertillatbränsleblandningensepa-rerarochsyrorbildasvidförvaring.Suragaser kanskadamotorn.

FELSOKNINGSTABELL

VARNING: Koppla loss tändstiftet innan du genomför underhåll, utom vid justering avförgasaren.

FELRESONLÖSNING
Motornstartar inte.	1.PÅ/STOPP--kontaktpåSTOPP-- läget.2.Surmotor.3.Tombränsletank.4.Ingengnistafråntändstift.5.Branslekommerinteframtill förgasaren.	1.Fytta PÅ/STOPP-kontakten till läget ON(PÅ).2.Se“Startavsurmotor”på Användningsektion.3.Fylpåmedrättbränsleblandning.4.Byttändstift.5.Kontrolleraombränslefiltretär igesatt;byt.Kontrolleraom bränsleslangenärviktellerskadad; atgärdaellerbyt.
Motorgårinte påtomgång.	1.Tomgångenbehöverjusteras.2.Förgasarenbehöverjusteras.	1.Se"Justeringavförgasare" i avsnittetServiceochJusteringar.2.Kontaktaauktoriseradservicestation.
Motornvarvar inteupp,saknar kraft,eller dörvidbelas- tning.	1.Igensattluftfilter.2.Šmutsigttändstift.3.Kedjebromsenliggeri.4.Förgasarenbehöverjusteras.	1.Rengörellerbytutluftfiltret.2.Rengörellerbytuttändstiftet; justeraavstånd.3.Släppkedjebromsen.4.Kontaktaauktoriseradservicestation.
Kraftigrök frånmotorn.	1.Felaktigbränsleblandning.	1.Tömbränsletankenochfyllpå medrättblandning.
Kedjanrörsig påtomgång.	1.Tomgångenbehöverjusteras.2.Kopplingenbehöverrepareras.	1.Se"Justeringavförgasare" i avsnittetServiceochJusteringar.2.Kontaktaauktoriseradservicestation.

DEKLARATIONOMÖVERENSSTÄMMELSE

EG--försäkranomöverensstämmelse(GällerendastEuropa)

Vi, Husqvarna Outdoor Products Italia, S.p.A., Valmadrera, Italy. Tel: [phone], intygarunderensamtansvarattPartnerSAS--AVmotorsägav modellP842frånserienummer2007--181 (NellerD)00001 ochframåt(åretangesi klartextpåtypskyltenplusettefterföljandeserienummer), motsvararföreskrifternai RÅDETSDIREKTIV:

av den 22 juni 1998 "angående maskiner" 98/37/EG, bilaga IIA.

av den 3 maj 1989 "angående elektromagnetisk kompatibilitet" 89/336/EEC, samt nu gällandetillägg.

av den 8 maj 2000 "angående emission av buller till omgivningen" 2000/14/EG., bilaga V. Den uppmatta ljudeffekten är 108,7 dB(A) och den garanterade ljudeffekten är 113 dB(A). Näteffektenär 1,6 kW.

Følgende standarder har tillämpats: ISO 11681-1:2004, EN/ISO 12100-1:2003, EN/ISO 12100-2:2003ochCISPR12:2001.

Det frivilliga typgodkännandet har utförts av Svensk Maskinprovning AB, Fyrisborgsgatan3S-75450Uppsala, Sverige. Certifikatetellercertifikatenärnumrerade: 404/06/1138.

Denlevereradekedjesågenöverensstämmermeddetprovexemplarsomundergick EC:stypgodkännande.

07-06-30

Michael S. Bounds

MichaelS. Bounds, chefföravdelningen

Säkerhetochstandarder

Portablakonsumentprodukterförträgårdsskötsel

TEKNISKADATA

MotorP842				Ljudniväer	P842
Cylindervolym,cm ^3			42	Motsvarande (se not 1)
Slaglängd,mm32				ljudtryckvidanvändarens öra,mättenligtgällande internationellstandard,dB(A)			99,7
Tomgångsvarvtal,rpm3000				Motsvarande(senot1)
Rekommenderatmax.				ljudstyrkenivå,mättenligt gällande internationell standard,dB(A)			108,7
rusvartal,rpm12000
Effekt,kW1,6
Tändsystem				Vibrationsniväer (Senot2)
TillverkarelIDA				Fråmrehandtag,m/s ^2			5,4
TypavtändsystemInductive				Bakrehandtag,m/s ^2			5,4
TändstiftChampion
Elektrodgap,mm0,5
Bränsleochsmörjsystem				Kedja/svård
TillverkareZama				Standardsvärdlängd, tum/cm	14/35	16/40	18/45
FörgasartypW-26				Rekommenderade svärdlängder, tum/cm	14/35	16/40	18/45
Volym,bensintank,liter			0,34
Oljepumpskapaciter
vid8500rpm,ml/min			4-8
Volym,oljebehållare,liter			0,2
Typavoljepump			Automatisk
Vikt				Användbar sågningslängd, tum/cm	13,5/34	15,5/3917,5/44
Utansvärdochkedja,kg			5,5	Kedjehastighetvidmaximal effekt, m/sek			20
Svård			Kjede	Delning,tum			0,375
Längd, tum	Delning tum	Max nosradie		Tjocklekpå drivlänk,mm			1,3
14	0.375	7T	Oregon91VJ	Antaltänderpåkedjedrivhjul			6
14	0.375	7T	Oregon 91VG	Not1:Motsvarandeljudnivåkeräknasenligt ISO22868såsomdensammanlagdatidsviktade energin för ljudnivåer under okika arbetsförhållandenmed följande tidsfördelning: 1/3 tomgång, 1/3 full belastning, 1/3 högsta hastighet. Not2:Motsvarandevibrationsnivåberåknas enligt ISO 22867 såsom den sammanlagda tidsviktadeenerginförvibrationsnivåerunder olika arbetsförhållanden med följande todsfördelning: 1/3 tomgång, 1/3 full belas- tning,1/3högsta hastighet.
16	0.375	7T	Oregon 91VJ
16	0.375	7T	Oregon 91VG
18	0.375	7T	Oregon 91VJ
18	0.375	7T	Oregon 91VG

Typ	Tum	Tum/mm	Tum/mm	Grader	Grader	Grader	Tum/mm	Tum/mm : dl
91VJ	0,375	0,050/1,3	5/32 / 4,0	85°	30°	0°	0,025/0,65	14/35:5216/40:5618/45:62
91VG	0,375	0,050/1,3	5/32 / 4,0	85°	30°	0°	0,025/0,65	14/35:5216/40:5618/45:62
