Produkttyp	Köksfläkt
Märke	Cylinda
Modell	Popular SK251-10
Installationstyp	Väggmonterad
Mått (B x D x H)	600 mm x 500 mm x 150 mm
Vikt	10 kg
Strömförsörjning	220-240 V / 50-60 Hz
Motoreffekt	250 W
Maximal utsugningskapacitet	400 m³/h
Ljudnivå (maxhastighet)	60 dB
Antal hastigheter	3
Belysning	LED, 2 x 1,5 W
Filtertyp	Aluminiumfettfilter
Kanaldragen / Recirkulation	Kanaldragen (recirkulation möjlig med extra kolfilter)
Kontrolltyp	Tryckknappar
Energiklass	A
Rengöring	Fettfilter diskmaskinssäkert
Säkerhetsfunktioner	Överhettningsskydd, automatisk avstängning
Garanti	2 år

Vanliga frågor - Popular SK251-10 Cylinda

Hur rengör jag fettfiltret på Cylinda Popular SK251-10?

Fettfiltret är diskmaskinssäkert. Ta bort det från fläkten och diska det i diskmaskinen på låg temperatur. Alternativt kan du handtvätta med varmt såpvatten. Se till att det är helt torrt innan du sätter tillbaka det.

Kan jag använda köksfläkten i recirkulationsläge utan kanal?

Ja, Popular SK251-10 kan användas i recirkulationsläge med ett extra kolfilter. Filtret absorberar lukter och måste bytas med jämna mellanrum.

Vilka mått har Cylinda Popular SK251-10?

Måtten är 600 mm bred, 500 mm djup och 150 mm hög. Mät alltid installationsutrymmet innan montering.

Hur byter jag LED-lamporna på denna köksfläkt?

LED-lamporna är integrerade och kan inte bytas av användaren i de flesta fall. Om en lampa slutar fungera, kontakta Cylinda support eller en kvalificerad tekniker för hjälp.

Vad är maximal utsugningskapacitet för Popular SK251-10?

Maximal utsugningskapacitet är 400 m³/h vid högsta hastighetsinställningen. Detta är lämpligt för kök upp till 20 m².

Är Cylinda Popular SK251-10 energieffektiv?

Ja, den har energiklass A, vilket innebär att den förbrukar relativt låg energi samtidigt som den ger effektiv ventilation.

Hur ofta ska jag byta kolfiltret?

Kolfiltret bör bytas var 3:e till 6:e månad beroende på användning. Ett mättat filter minskar luktabsorptionen och kan påverka prestanda.

Vad ska jag göra om köksfläkten slutar fungera?

Kontrollera först strömförsörjning och säkring. Om apparaten fortfarande inte fungerar kan den ha aktiverat ett säkerhetsavbrott på grund av överhettning. Låt den svalna. Om problemet kvarstår, kontakta Cylinda kundtjänst.

Hur installerar jag kanalen för Popular SK251-10?

Använd en kanaldiameter på 150 mm för optimalt luftflöde. Håll kanalen så kort och rak som möjligt för att minimera buller och tryckförlust. Fäst anslutningarna med aluminiumtejp.

Vilken garantiperiod har denna köksfläkt?

Cylinda erbjuder 2 års garanti på Popular SK251-10, som täcker tillverkningsfel. Registrera din produkt på Cylindas webbplats för att aktivera garantin.

BRUKSANVISNING Popular SK251-10 Cylinda

Säkerhetsföreskrifter.... 3

Användning 4

Service och garanti 5

Elektrisk installation.... 10

Installation.... 11

Injustering av luftflöden.... 13

USER INSTRUCTIONS

Läs noga igenom denna bruks- och monteringsanvisning, i synnerhet säkerhetsföreskrifterna, innan du installerar och börjar använda produkten.

Spara bruksanvisningen för senare användning eller till den som eventuellt övertar produkten efter dig. Gör produkten strömlös innan all form av rengöring och skötsel.

§ Avledning av utblåsningsluften skall utföras i enlighet med föreskrifter utfärdade av berörd myndighet.

§ Utblåsningsluften får inte ledas in i rökkanal som används för avledning av rökgaser från t ex gas- eller braskaminer, ved- eller oljepannor etc.

§ Avståndet mellan spis och produkt måste vara minst 42 cm. Vid gasspis ökas avståndet till 65 cm. Om högre monteringshöjd rekommenderas av gas-spisens tillverkare ska hänsyntas till detta.

§ För att undvika att fara uppstår ska fast installation, utbyte av sladdställ eller annan typ av anslutning utföras av behörig fackman.

§ Att flambera under produkten är inte tillåtet.

§ Tillräckligt med luft måste tillföras rummet när produkten används samtidigt med produkter som använder annan energi än el-energi, t ex gas-spis, gas- eller braskaminer, ved- eller oljepannor etc.

§ Produkten kan användas av barn från 8 år och personer med nedsatt mental, sensorisk eller fysisk förmåga, eller brist på erfarenhet och kunskap, om de informeras om hur produkten är avsedd att användas.

§ Barn skall inte leka med produkten. Rengöring och underhåll av produkten skall inte utföras av barn utan tillsyn.

§ Åtkomliga delar av produkten kan bli heta i samband med matlagning.

§ Risken för brandspridning ökar om inte rengöring sker så ofta som anges.

Obs!

Byggherren ansvarar för att in- stallationen blir korrekt och att gällande byggregler är uppfyllda.

ALLMÄN INFORMATION

Produkten är utrustad med LED-belysning 6,5W, aluminiumfilter och Easy Clean.

FUNKTION

A

Vid matlagning öppnas spjället. Spjället stängs automatiskt efter max 60 minuter eller genom att vredet vrids till 0.

Låt gärna spjället vara öppet en stund före och efter matlagning, för att hindra att os sprids i rummet.

SKÖTSEL OCH UNDERHÅLL

Rengöring filter

Spiskåpan torkas av med våt trasa och diskmedel. Filtren ska rengöras minst varannan månad vid normal användning. Rengör oftare vid intensiv användning.

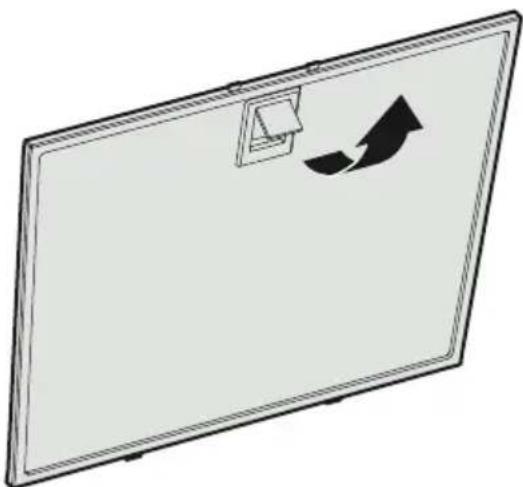

Ta bort fettfiltret genom att öppna snäppet, Fig.2.

Hantera filtret försiktigt, var noga med att inte bocka det.

Blötlägg filtret i varmt vatten blandat med diskmedel. Filtret kan även diskas i maskin. Sätt tillbaka fettfiltret efter rengöring, se till att det snäpper fast ordentligt.

Rengöring övriga delar

Insidan av spiskåpan samt spjället ska ren-göras minst två gånger per år.

Spjället rengörs ordentligt med våt trasa och diskmedel i både öppet och stängt läge. Hantera spjället försiktigt.

FELSÖKNING

Kontrollera att säkringen är hel. Prova alla funktioner för att säkerställa vad som inte fungerar. Prova först att göra produkten strömlös och starta om den igen.

Kontrollera att anslutningsslangen är sträckt närmast anslutningen.

SERVICE

Fig.3

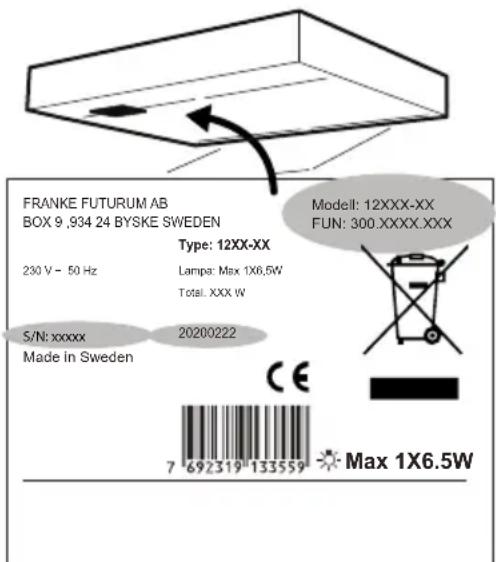

Innan du kontaktar service, kontrollera märkskylten och notera FUN-nr, S/N-nr och tillverkningsdatum för produkten.

Märkskylten är placerad på vänster sida under filter/underplåt.

Kontakta Cylinda Service

tel. [phone] eller gå in på:

De kan hjälpa till att åtgärda felet eller anvisa till närmaste servicefirma för snabb och bra service.

Produkten omfattas av gällande APPLiA-bestämmelser.

MILJÖ

De huvudsakliga råmaterialen som används i produkten är:

• Metaller: rostfri plåt, galvaniserad plåt, zink, aluminium
• Plaster: polypropen, polyamid, polycarbonat, polybutylentereftalat (PBT)
• Glas

Samtliga ingående komponenter uppfyller RoHS-direktivet.

EMBALLAGE- OCH PRODUKTÄTERVINNING

Emballaget ska lämnas in på närmaste miljöstation för återvinning.

Symbolen anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter, sophämtningstjänst eller affären där du köpte varan.

Elektrisk anslutning till 230 V\~ med skyddsjord.

Produkten levereras med sladd och jordad stickpropp för anslutning till jordat vägguttag. Vägguttaget ska vara åtkomligt efter installation.

Om anslutningskabeln skadas måste den bytas ut mot en motsvarande specialkabel från tillverkaren eller dess serviceagent.

Elektrisk tilslutning til 230 V\~ med jordforbindelse.

SV OBS! Injustering av spjäll eller ändring av hastigheter skall utföras av behörig fackman.

Spjällinställning: Justering av luftflöden görs med hjälp av spjället. Spjället blir åtkomligt för justering genom att ta bort filtret.

Grundventilationen ställs in genom att skjutspjället A placeras i önskat läge enligt marking B (se diagram).

DA Grundventilation

SV Forceringsfl öde Öppna spjället och tag ner strypbricka C.

SV Forceringsventilationen ställs in genom att skära ut lämpligt antal ringar i strypbrickan. (Se diagram.) Se till att styrspåret D ligger i läge när brickan åter sitter på plats.

SV Tryckfallsmätning Tryckfallsmätningen utföres genom att slangen monteras på mätuttaget E i stosens framkant.
