BRUKSANVISNING V193WV ACER

Följande är normalt för LCD-skärmar och innebär inte att problem uppstätt.

• Egenskaperna hos fluorescerande ljus innebär att bildskärmen kan flimra vid användningens början. Stäng av och slå sedan på strömförsörjningen igen för att se till att flimrandet försvinner.
• Bilden kan förete något ojämn ljuststyrka beroende på vilket skrivbordsmönster som används.
• 99,99% av skärmens pixlar är effektiva. 0,01% eller färre bildpunkter kan saknas eller lysa kontinuerligt.
• LCD-skärmens egenskaper gör att en efterbild av föregående bild kan ligga kvar efter bildbyte när den första bilden visats i flera timmar. Om så skulle ske, återhämtar sig bildskärmen längsamt genom byte av bild eller genom att den stängs av i några timmar.

Information för din säkerhet och bekvämlighet

Säkerhetsinstruktioner

Läs noga igenom dessa instruktioner. Spara detta dokument för senare tillfällen. Följ alla varningar och instruktioner som är angivna på produkten.

Följ dessa riktlinjer noggrant vid rengöring av bildskärmen:

• Dra alltid ut nätkontakten före rengöring.
  •Rengör skärm och hölje med en mjuk trasa.

Tillgänglighet

Se till att det eluttag som du ansluter strömsladden till är lättåtkomligt och placerat så nära utrustningen som möjligt. När du måste koppla bort strömmen till utrustningen, var noga med att koppla bort strömsladden från eluttaget.

Säker lyssning

Skydda din hörsel genom att följa dessa instruktioner.

• Öka volymen gradvis tills du kan höra tydligt utan att anstränga dig.
• Öka inte volymnivån efter det att dina öron har vant sig.
• Lyssna inte på hög musik under längre perioder.

- Öka inte volymen för att stänga ute bullriga omgivningar.

- Minska volymen om du inte kan höra personer tala i din närhet.

Varningar

- Använd inte denna produkt nära vatten.

- Ställ inte denna produkt på en instabil vagn, stativ eller bord. Om produkten ramlar ner kan den ta allvarlig skada.

- Springor och öppningar är avsedda för ventilation för att säkerställa att produkten fungerar tillförlitligt och skydda den mot överhettning. Dessa öppningar får inte blockeras eller täckas. Blockera inte öppningarna genom att placera produkten på en säng, soffa, matta eller liknande underlag. Denna produkt får inte placeras nära eller över ett element eller annan värmekälla, eller i en inbyggd installation såvida det inte finns fullgod ventilation.

- För aldrig in något slags föremål i denna produkt genom höljets öppningar, eftersom föremålen kan vidröra farliga spänningspunkter eller kortsluta delar, vilket kan leda till brand eller elstöt. Spill aldrig ut någon form av vätska på eller i produkten.

- Undvik skada på interna komponenter och förhindra batteriläckage genom att inte placera produkten på ett vibrerande underlag.

- Använd aldrig produkten medan du idrottar, tränar eller i någon som helst vibrerande omgivning som sannolikt kommer att orsaka kortslutning eller skada interna delar.

Använda elström

- Denna produkt ska användas med den typ av spänning som anges på märkplåten. Om du är osäker på vilken ström du har där hemma, rådfråga din återförsäljare eller ditt elbolag.

- Placera inget ovanpå strömsladden. Placera inte denna produkt så att folk riskerar att trampa på sladden.

- Om en förlängningssladd används med denna produkt, kontrollera att det totala amperetalet för utrustningen som delar förlängningen inte överstiger förlängningssladdens amperemärkning. Kontrollera även att

den totala märkningen för alla produkter som är anslutna till eluttaget inte överstiger säkringsstorleken.

• Överbelasta inte ett eluttag, en förgreningsdosa eller ett uttag genom att ansluta alltför många enheter. Den totala systembelastningen får inte överstiga 80 % av förgreningskretsens märkning. Om förgreningsdosor används, ska belastningen inte överstiga 80 % av förgreningsdosans inspänning.
• Denna produkts nätsladd är utrustad med en jordad trestiftskontakt. Kontakten kan bara sättas in i ett jordat uttag. Kontrollera att eluttaget är rätt jordat innan du sätter in nätkontakten. Sätt inte in kontakten i ett ojordat eluttag. Kontakta din elektriker för mer information.

Varning! Jordstiftet är en säkerhetsfunktion. Att använda ett eluttag som inte är rätt jordat kan orsaka elstöt och/eller skada.

OBS: Jordstiftet ger även bra skydd mot oväntat brus som orsakas av andra elektriska enheter i närheten som kan störa denna produkts prestanda.

- Använd endast produkten med den medföljande sladduppsättningen. Om du måste byta sladduppsättningen, se till att den nya strömsladden uppfyller följande krav: avtagbar typ, UL-listad/CSA-certifierad, typ SPT-2, märkt 7 A 125 V minimum, VDE-godkänd eller motsvarande, 4,6 meter (15 versfot) max. längd.

Produktservice

Försök inte att serva denna produkt på egen hand, eftersom du genom att öppna eller ta bort höljen kan utsätta dig för farlig spänning eller andra risker. Överlåt all service till kvalificerad servicepersonal.

Koppla ut produktens strömsladd från eluttaget och överlåt all service åt behörig servicepersonal under följande förhållanden:

• om strömsladden eller -kontakten är skadad eller nött
• om vätska har spillts över produkten
• om produkten har utsatts för regn eller vatten
• om produkten har tappats eller om dess hölje har skadats
• om projektorn uppvisar en märkbart försämrad prestanda, vilket indikerar att den behöver service
• om produkten inte fungerar normalt trots att du följt bruksanvisningen

OBS: justera endast sådana kontroller som tas upp i bruksanvisningen, eftersom felaktig justering av andra kontroller kan resultera i skada och kräver ofta omfattande arbete av en behörig tekniker för att återställa produkten till normal funktionsduglighet.

Potentiellt explosiva miljöer

Stäng av enheten i områden med potentiellt explosiv atmosfär och lyd alla skyltar och anvisningar. Potentiellt explosiva atmosfärer inkluderar områden där du normalt skulle rådas att stänga av ditt fordons motor. Gnistor i sådana områden kan orsaka en explosion eller brand som kan resultera i kroppsskada eller t.o.m. dödsfall. Stäng av enheten nära bensinpumpar på mackar. Beakta restriktioner om användning av radioutrustning i bränsledepåer, lager och distributionsområden; kemikaliefabriker; eller där sprängningsprojekt pågår. Områden med potentiellt explosiv atmosfär är ofta, men inte alltid, utmärkta. De inkluderar under däck på båtar, kemisk överförings- eller förvaringsfaciliteter, fordon som använder flytande petroleumgas (som t.ex. propan eller butan), och områden där luften innehåller kemikalier eller partiklar som t.ex. mjöl, damm eller metallstoft.

Ytterligare säkerhetsinformation

Din enhet och dess tillbehör kan innehålla små delar. Förvara dem utom räckhåll för små barn.

Råd angående kvicksilver

För projektorer eller elektroniska produkter som innehåller en LCD/CRT-bildskärm eller -display:

Lampan(lamporna) inuti denna produkt innehåller kvicksilver och måste lämnas till återvinningscentral när de är uttjänta. För vidare information, kontakta Electronic Industries Alliance, www.eiae.org. För information om kassering av lampor, besök www.lamprecycle.org.

LCD pixeldeklaration

LCD-enheten har tillverkats med högprecisionsteknik. Vissa bildpunkter kan dock ibland lysa eller se ut som svarta eller röda punkter. Det påverkar inte den registrerade bilden och utgör inte en felfunktion

Denna produkt har levererats med möjlighet för strömhantering:

• Viloläge aktiveras efter 15 minuter av inaktivitet.
• Datorns viloläge aktiveras efter 30 minuters inaktivitet.
• Datorn väcks från viloläge genom ett tryck på strömbrytaren.

Tips och information för bekväm användning

Datoranvändare klagar ibland om ögonstress och huvudvärk efter lång användning. Användare utsätts också för risk för kroppsskada efter långa timmar framför datorn. Långa arbetspass, dålig sittställning, dåliga arbetsvanor, otillräcklig arbetsmiljö, individuell hälsa och andra faktorer leder till starkt ökad risk för kroppsskada.

Felaktig datoranvändning kan leda till karpaltunnelsyndrom, seninflammation, senskideinflammation eller andra muskel- och skelettåkommor. Följande symptom kan förekomma i händer, handleder, armar, axlar, nacke och rygg:

• avdomning, sveda eller en stickande känsla
  •värk eller ömhet
• Smärta, svullnad eller pulserande ömhet
  •stelhet
  •kyla eller svaghet

Om du upplever dessa symptom eller andra återkommande eller ihållande problem och/eller smärtor i samband med datoranvändning, rådfråga omedelbart en läkare och informera företagets hälso- och säkerhetsavdelning.

Följande avsnitt ger tips om andra bekvämare sätt att använda datorn.

Hitta din bekvämlighetszon

Hitta din bekvämlighetszon genom att justera bildskärmens betraktningsvinkel, använda ett fotstöd eller höja sitthöjden för att uppnå maximal bekvämlighet. Lägg märke till följande tips:

•sitt inte i samma ställning för länge
- undvik att sitta framåt- eller bakåtlutad
- res dig och gå en sväng med jämnamellanrum för att lätta belastningen på benmusklerna

Värna om dina ögon

Långa timmar med felaktiga glasögon eller kontaktlinser, för stark belysning, bildskärmar med dåligt inställd skärpa, liten text och låg kontrast skapar ögonstress Följande avsnitt ger förlag på hur ögonstress kan minskas.

Ögon

•Vila ögonen ofta.
- Ta regelbunden ögonvila genom att titta bort från bildskärmen och fokusera på en avlägsen punkt.
- Blinka ofta för att undvika att ögonen torkar ut.

Bildskärm

•Håll bildskärmen ren.

• Håll huvudet ovanför bildskärmens högsta punkt så att du tittar nedåt när du tittar mot mitten på bildskärmen.
• Justera bildskärmens ljuststyrka och/eller kontrast till en behaglig nivå för bättre läsbarhet och bildtydlighet.

• Eliminera reflexer genom att:

• placera bildskärmen på så sätt att sidan är riktad mot ett fönster eller annan ljuskälla

• minimera rumsbelysning med hjälp av gardiner eller persienner
  •använda skrivbordsbelysning
• ändra på bildskärmens betraktningsvinkel
  •använda ett antireflexfilter
• använda ett skärmvisir, t.ex. en bit kartong som sticker ut från bildskärmens övre kant

- Undvik att vrida bildskärmen till en obehaglig betraktningsvinkel.

- Undvik att titta in i starka ljuskällor, t.ex. öppna fönster, under längre stunder.

Utveckla goda arbetsvanor

Utveckla följande arbetsvanor för att göra din datoranvändning mer avslappnande och produktiv:

•Ta korta och många raster.
•Gör uppmjukningsövningar.
- Andas frisk luft så ofta som möjligt.
- Träna regelbundet och håll dig vid god hälsa.

Acer Incorporated

Speciella meddelanden om LCD-bildskärmar iii Information för din säkerhet och bekvämlighet iii Säkerhetsinstruktioner iii

Rengöring av bildskärmen iii Ansluta/koppla ifrån enheten iii Tillgänglighet iv Säker lyssning iv Varningar iv Använda elström iv Produktservice v

Ytterligare säkerhetsinformation vi

Instruktioner för kassering vi

LCD pixeldeklaration vii

Tips och information för bekväm användning vii

Fästa/ta bort foten 2

Justering av bildskärmens position 2

Sätt i nätsladden 3

Energibesparing 3

Display Data Channel (DDC) 3

Tabell för standardtider 6

Installation 7

Användarkontroller 8

Justera en inställning 9

Acer eView-hantering 10

Användare 11

Felsökning 13

VGA-läge 13

DVI-läge 14

Uppackning

Kontrollera att följande föremål medföljer när du packar upp lådan. Spara förpackningen ifall du skulle behöva skicka eller transportera bildskärmen i framtiden.

LCD-bildskärm Bruksanvisning Snabbstartguide

D-Sub-kabel	DVI-kabel (endast för modeller med dubbel ingång)	AC Nätsladd
Ljud-kabel (Tillval)

Fästa/ta bort foten

Fästa:

Rikta in läsknappen nedtill på bildskärmen så att den överensstämmer med motsvarande spår nedtill på foten.

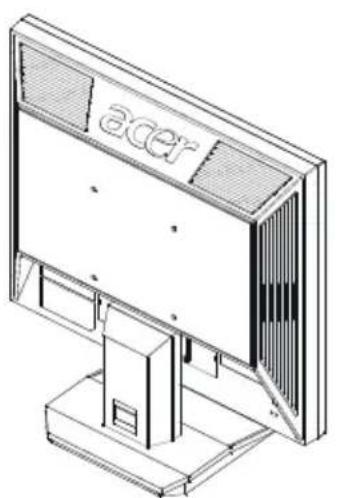

Ta bort:

Tryck på låsknappen enligt illustrationen och ta sedan av foten genom att dra i pilens riktning.

Justering av bildskärmens position

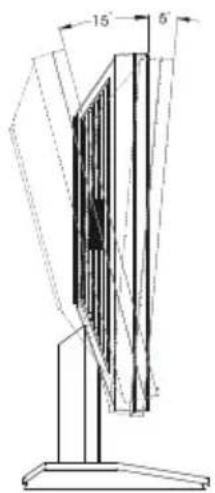

Justera bildskärmens lutning och optimera betraktningsläget genom att ta tag i sidorna på bildskärmen enligt illustrationen nedan. Bildskärmen kan justeras i 15 graders vinkel uppåt eller 5 nedåt.

15 6

Sätt i nätsladden

• Kontrollera först att den använda nätsladden är av den typ som används i ditt område.
• Bildskärmen är utrustad med universell strömförsörjning som möjliggör drift i områden med antingen 100/120 V AC eller 220/240 V AC nätspänning. Användaren behöver inte göra några justeringar.

- Anslut ena änden av nätsladden till el-intaget och den andra änden till eluttaget.

- Enheter som drivs på 120 V AC: Använd en UL-märkt sladd, typ SVT-kabel och kontakt märkt 10 A/125 V.

- Enheter som drivs på 220/240 V AC: Använd sladdar som består av H05VV-F-sladd och kontakt märkt 10 A/250 V. Sladdarna skall vara säkerhetsgodkända för det land där utrustningen skall användas.

Energibesparing

Bildskärmen slår om till "energisparläge" på kontrollsignal från bildskärmskontrollen och indikeras av den gula strömlysdioden.

Läge Lysdioder
På Blå
Energibesparing	Gul

Energisparläget kvarstår tills en kontrollsignal upptäcks eller tills tangentbordet eller musen aktiveras. Starttid från "energisparläge" till normalt bruksläge "På" är ungefär tre sekunder.

Display Data Channel (DDC)

Installationen förenklas genom att bildskärmen stöder plug-and-play om systemet stöder DDC-protokollet. DDC är ett kommunikationsprotokoll som gör det möjligt för bildskärmen att automatiskt meddela värdsystemet om sina egenskaper, t.ex. stödda upplösningar och motsvarande tider. Bildskärmen stöder DDC2B-standarden.

Tabell för standardtider

Mode Resolution		Resolution
1 640 x 480 60 Hz
2 640 x 480	72	Hz
3 640 x 480	75	Hz
4 MAC 640 x 480	66.66	Hz
5 VESA	720x400 70 Hz
6	SVGA	800 x 600	56	Hz
7	SVGA	800 x 600	60	Hz
8	SVGA 800 x 600 72 Hz
9	SVGA 800 x 600 75	Hz
10	MAC	832 x 624	74.55	Hz
11	XGA	1024 x 768 60	Hz
12	XGA	1024 x 768 70	Hz
13	XGA	1024 x 768 75	Hz
14	MAC	1152 x 870 75	Hz
15	VESA	1152 x 864 75	Hz
16	VESA	1280 x 960 60	Hz
17	SXGA	1280 x 1024	60 Hz
18	SXGA	1280 x 1024	75 Hz
19	VESA	1280 x 720	60	Hz
20	VESA	1280 x 768	60	Hz
21	VESA	1280 x 768	60	Hz
22	WXGA	1280 x 800	60 Hz
23	WXGA	1360x768	60	Hz
24	WXGA+	1440x900	60	Hz
25	WXGA+	1440x900	75	Hz

Installation

Installera bildskärmen på värdsystemet genom att följa stegen nedan:

Steg

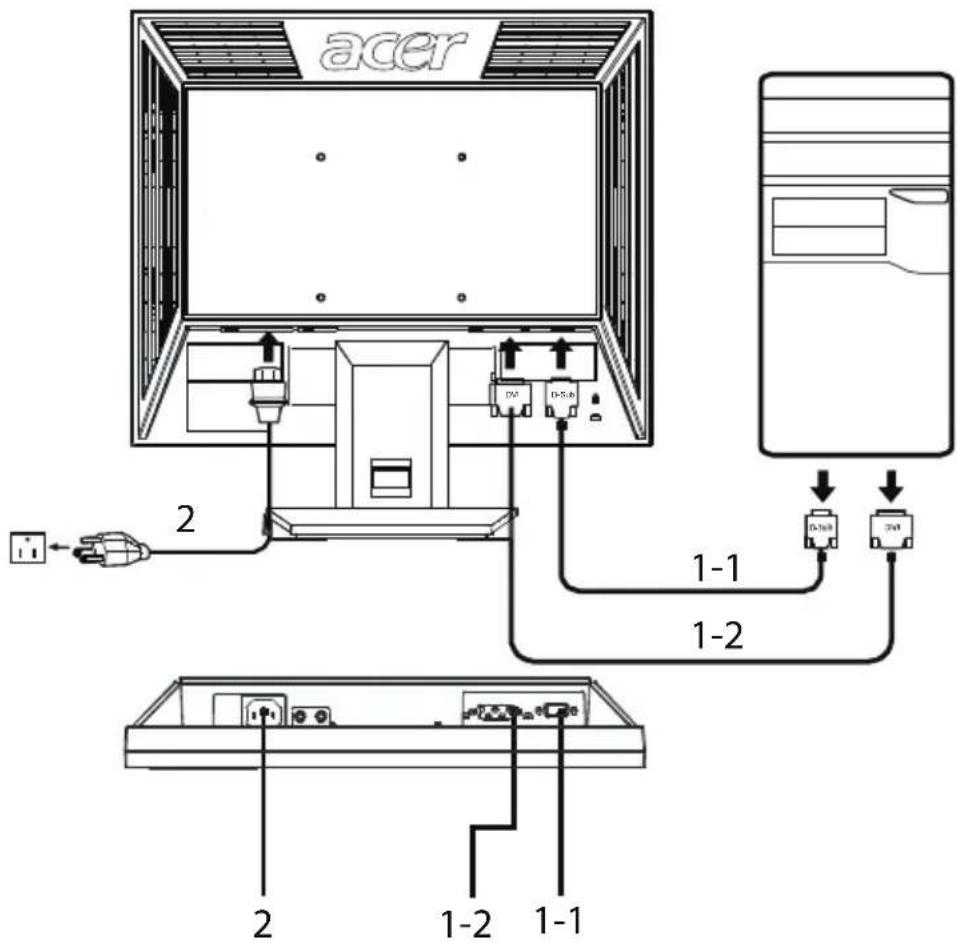

1 Anslut videokabeln

a Kontrollera att både bildskärmen och datorn är avstängda.
b Anslut VGA-videokabeln till datorn.
c Anslut digitalkabeln (endast för modeller med dubbla ingångar)

(1) Kontrollera att både bildskärmen och datorn är avstängda.
(2) Anslut ena änden av DVI-kabeln med 24 stift till baksidan på bildskärmen och den andra änden till datorporten.

2 Dra ur nätsladden

Anslut först nätsladden till bildskärmen och sedan till ett ordentligt grundat eluttag.

3 Starta bildskärmen och datorn

Starta bildskärmen först och sedan datorn. Denna ordning är väldigt viktig.

4 Om bildskärmen inte fungerar ordentligt, försök att hitta problemet genom att läsa igenom felsökningsavsnittet.

acer 2 1-1 1-2 1-1 2 1-2 1-1

Användarkontroller

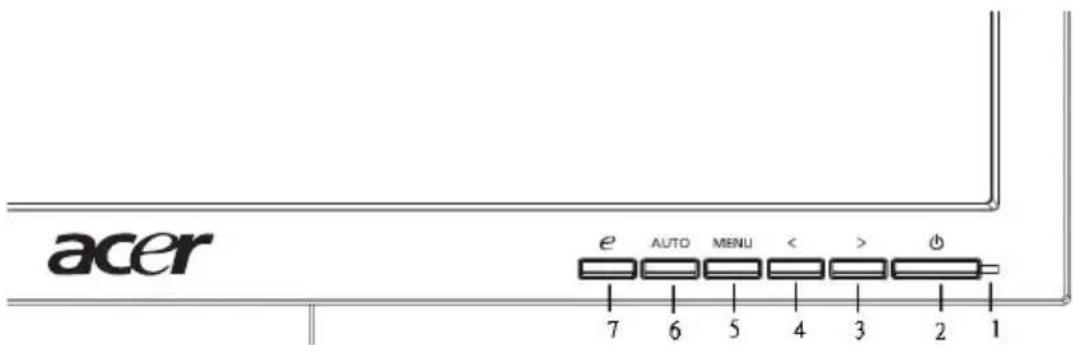

acer e AUTO MENU < > 7 6 5 4 3 2 1

Frontpanelens kontroller

1 Strömindikatorlampa: Tänds för att visa att strömmen är på.

2 Nätsladd: Slår på eller stänger av strömmen.

3.4 <//>: Tryck på < eller > för att navigera till önskad funktion. Tryck sedan på Enter för att välja funktionen. Tryck på < eller > för att ändra inställningarna för vald funktion.

5 Meny/Ange: Aktivera bildskärmsmeny när den är stängd eller aktiver/inaktivera justeringsfunktionen när bildskärmsmenyn är öppen.

6 Autojusteringsknapp/Avsluta:

a. När bildskärmsmenyn är aktiv fungerar denna knapp som avslutningsknapp. (bildskärmsmeny)

b. När bildskärmsmenyn är inaktiv, tryck på denna knapp i två sekunder för att aktivera autojusteringsfunktionen. Autojusteringsfunktionen används för att ställa in HPos, VPos, Klocka och Fokus.

7 Empowering -knapp/Avsluta:

a. När bildskärmsmenyn är aktiv fungerar denna knapp som avslutningsknapp. (stäng bildskärmsmenyn)

b. När bildskärmsmenyn är inaktiv väljer denna knapp scenarioläget.

Justera en inställning

1 T r y c k p å Meny-knappen för att aktivera bildskärmsmenyr
2 Tryck på < eller > för att välja önskad funktion.
3 Tryck på Meny-knappen en gång till för att välja den funktion som skall justeras.
4 Tryck på < eller > för att ändra inställningarna för vald funktion.
5 Välj funktionen Avsluta för att avsluta och spara. Om annan funktion skall justeras, upprepa steg 2 till 4.

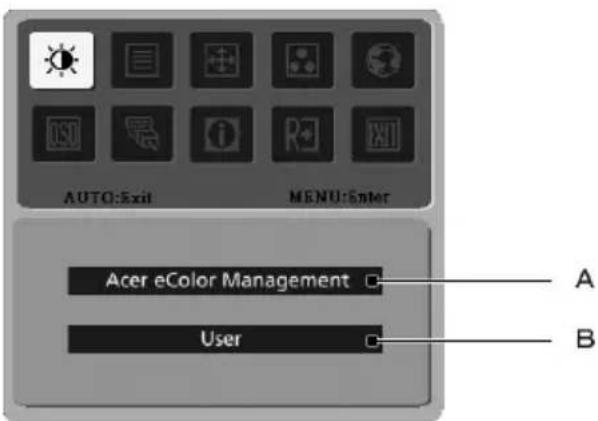

AUTO:Exit MENU:Enter Acer eColor Management User A B

A. Acer eColor-hantering: Om "Acer eColor-hantering" valts isas bildskärmsmenyn för Acer eColor Management.
B. Användare: Om "Användare" valts visas standardbildskärmsmenyn.

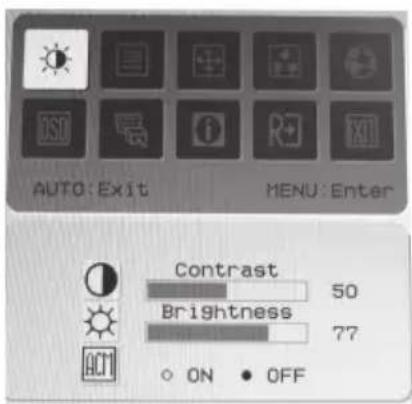

AUTO: Exit MENU: Enter Contrast 50 Brightness 77 ON • OFF

I. Endast analoginmatningsläge

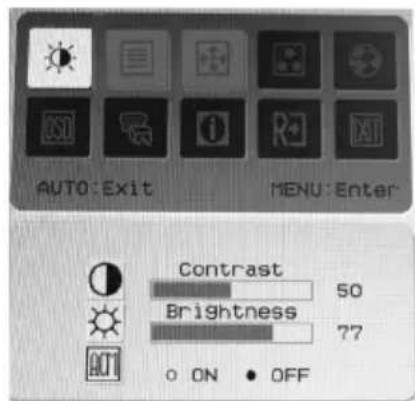

AUTO: Exit MENU: Enter Contrast Brightness 50 77 ON OFF

II. Endast digitalinmatningsläge

Acer eView-hantering

•Bruksanvisning

1 Tryck på Empowering-tangenten för att öppna bildskärmsmenyn för Acer eColor-hantering och scenariolägena.
2 Tryck på "<" eller "> " för att välja läge.
3 Tryck på autojusteringsknappen för att bekräfta läget och köra autojustering.

•Egenskaper och fördelar

Huvud menyns ikon	Post i undermenyn Beskrivning
	Användarläge: Användardefinierad: Inställningar kan finjusteras så att de passar alla situationer.
	Textläge Optimal balans mellan ljusstyrka och kontrast för att motverka ögonstress. Det bekvämaste sättet att läsa text på bildskärmen.
	Standardläge Standardinställningar, en reflektion av äkta visningsegenskaper.
	Grafikläge Förbättrar färger och understryker små detaljer. Fast och rörliga bilder visas i levande färger med skarpa detaljer.
	Filmläge Visar scener i tydligaste detalj. Fast och rörliga bilder visas i levande färger med skarpa detaljer.

Användare

Huvud menyns ikon	Under menyns ikon	Kommando i undermenyn	Beskrivning
		Kontrast Justerar kontrasten mellan skärmbildens förgrund och bakgrund.
		Ljusstyrka Justerar ljusstyrkan i skärmbildens bakgrund.
		ACM ACM (Adaptive Contrast Management)ACM Av/På-kontakt, standard Av.
		Fokus Justerar bildskärpan (endast tillgänglig i analogt läge).
		Klocka Justerar bildklockan (endast tillgänglig i analogt läge).
		H. Position Justerar bildskärmsmenyns position i sidled (endast tillgänglig i analogt läge).
		V. Position Justerar bildskärmsmenyns position i höjdled (endast tillgänglig i analogt läge).
	N/A Varm Sätter färgtemperaturen till varmt vit.
	N/A Kall Sätter färgtemperaturen till kallt vit.
		Användare/rött Justerar den röda färgen.
		Användare/grön Justerar den gröna färgen.
		Användare/blå Justerar den blåa färgen.
	N/A English Språkval
	N/A	繁體中文
		Deutsch
		Français
		Español
		Italiano
		简体中文
		日本語
		Suomi Endast i EMEA bildskärmsmeny.
		Nederlands
		Русский
		H. Position Justerar bildskärmsmenyns position i sidled.
		V. Position Justerar bildskärmsmenyns position i höjdled.
		Bildskärmsmenyns tidsutlösning	Justerar tidsutlösning för bildskärmsmenyn.
	N/A	Inmatningskälla	Välj inmatningssignal från D-Sub eller DVI-D eller HDMI
	N/A	Bredbildsläge	Välj inställningen bredbildsläge för fullskärm,bildkvotsförhållande eller 1:1 läge
	N/A DDC/CI Stänger av/startar DDC/CI-stöd
	N/A Information Visar upplösning, H/V-frekvens, ingångsport och serienummer för aktuell inmatning.
	N/A Återställ Rensar ut förändringar i autokonfiguration och sätter färgtemperaturen till varm.
	N/A Avsluta Sparar användarens ändringar och stänger bildskärmsmenyn.

Felsökning

Innan du skickar bildskärmen på service, gå igenom felsökningslistan nedan för att se om du kan hitta felet.

VGA-läge

Problem	Lysdiodens status	Åtgård
Ingen bild Blå Med hjälp av bildskärmsmenyn, ställin ljusstyrka och kontrast till maxlägeteller återställ derasstandardinställningar.
	Av Kontrollera strömbrytaren.
		Kontrollera att nätsladden ärordentligt ansluten till bildskärmen.
	Gul Kontrollera att videosignalkabeln ärordentligt ansluten till bildskärmensbaksida.
		Kontrollera att datorn är på ochenergispar/standby-läge.
Ostadig bild Kontrollera att grafikadapterns ochbildskärmens specifikationeröverensstämmer. Detta kan annarsleda till att ingångssignalens frekvensmissanpassas.
Onormal bild Bild saknas, ärinte centreradeller är för storeller för liten förbildskärmen.		Med hjälp av bildskärmsmenyn,justera skärpa, klocka, H-position ochV-position med ickestandardsignaler.Kontrollera systemetsbildskärmsinställningar. Om bildsaknas, välj annan upplösning ellervertikal uppdateringsfrekvens.Vänta i några sekunder närbildstorleken justerats innan duändrar eller kopplar ur signalkabelneller stänger av bildskärmen.

DVI-läge

Problem	Lysdiodens status	Åtgärd
Ingen bild Blå Med hjälp av bildskärmsmenyn, ställ
	in ljusstyrka och kontrast till maxläget eller återställ deras standardinställningar.
	Av Kontrollera strömbrytaren.
	Kontrollera att nätsladden ör ordentligt ansluten till bildskärmen.
	Gul Kontrollera att videosignalkabeln är ordentligt ansluten till bildskärmens baksida.
	Kontrollera att datorsystemet är på och i energispar/standby-läge.
